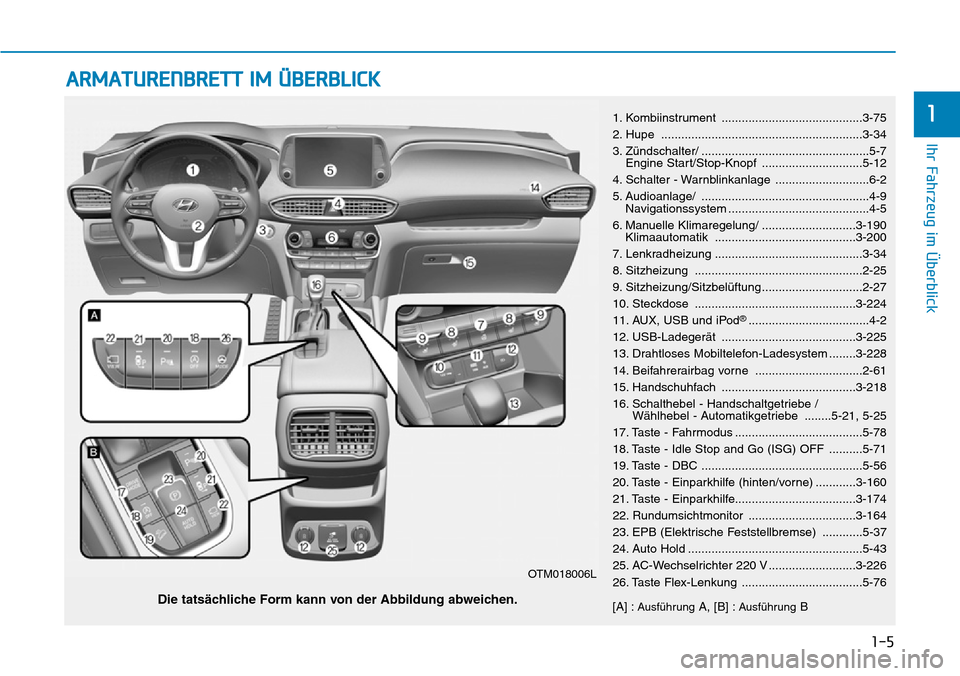

Page 20 of 802
ARMATURENBRETT IM ÜBERBLICK
1-5
Ihr Fahrzeug im Überblick
11. Kombiinstrument ..........................................3-75
2. Hupe ............................................................3-34
3. Zündschalter/ ..................................................5-7
Engine Start/Stop-Knopf ..............................5-12
4. Schalter - Warnblinkanlage ............................6-2
5. Audioanlage/ ..................................................4-9
Navigationssystem ..........................................4-5
6. Manuelle Klimaregelung/ ............................3-190
Klimaautomatik ..........................................3-200
7. Lenkradheizung ............................................3-34
8. Sitzheizung ..................................................2-25
9. Sitzheizung/Sitzbelüftung..............................2-27
10. Steckdose ................................................3-224
11. AUX, USB und iPod
®....................................4-2
12. USB-Ladegerät ........................................3-225
13. Drahtloses Mobiltelefon-Ladesystem ........3-228
14. Beifahrerairbag vorne ................................2-61
15. Handschuhfach ........................................3-218
16. Schalthebel - Handschaltgetriebe /
Wählhebel - Automatikgetriebe ........5-21, 5-25
17. Taste - Fahrmodus ......................................5-78
18. Taste - Idle Stop and Go (ISG) OFF ..........5-71
19. Taste - DBC ................................................5-56
20. Taste - Einparkhilfe (hinten/vorne) ............3-160
21. Taste - Einparkhilfe....................................3-174
22. Rundumsichtmonitor ................................3-164
23. EPB (Elektrische Feststellbremse) ............5-37
24. Auto Hold ....................................................5-43
25. AC-Wechselrichter 220 V ..........................3-226
26. Taste Flex-Lenkung ....................................5-76
[A] :
AusführungA, [B] :AusführungBDie tatsächliche Form kann von der Abbildung abweichen.
OTM018006L

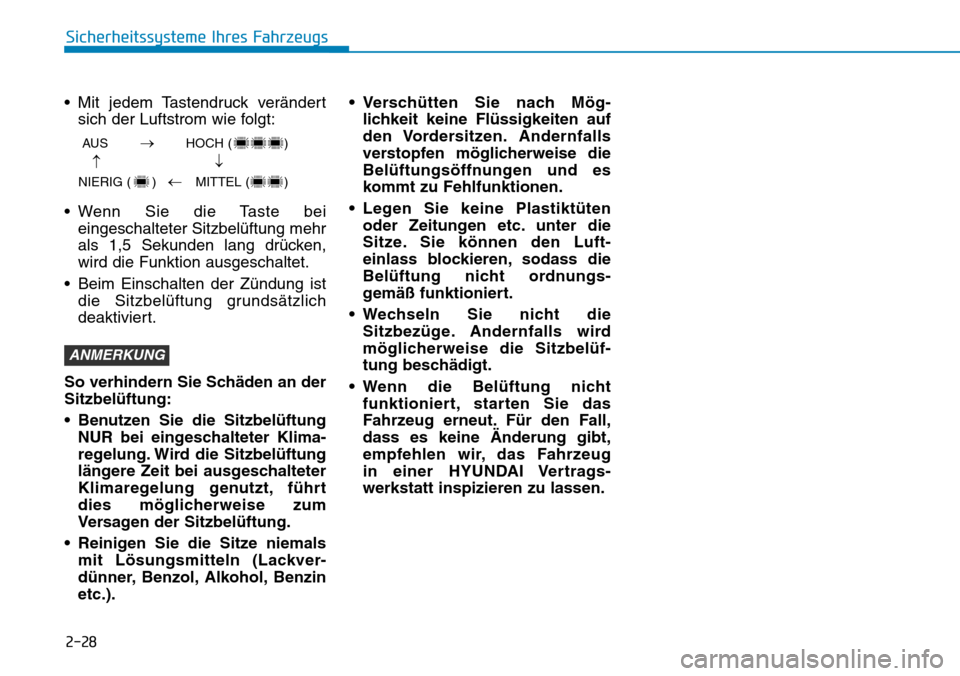

Page 51 of 802
2-28
• Mit jedem Tastendruck verändert
sich der Luftstrom wie folgt:
• Wenn Sie die Taste bei
eingeschalteter Sitzbelüftung mehr
als 1,5 Sekunden lang drücken,
wird die Funktion ausgeschaltet.
• Beim Einschalten der Zündung ist
die Sitzbelüftung grundsätzlich
deaktiviert.
So verhindern Sie Schäden an der
Sitzbelüftung:
• Benutzen Sie die Sitzbelüftung
NUR bei eingeschalteter Klima-
regelung. Wird die Sitzbelüftung
längere Zeit bei ausgeschalteter
Klimaregelung genutzt, führt
dies möglicherweise zum
Versagen der Sitzbelüftung.
• Reinigen Sie die Sitze niemals
mit Lösungsmitteln (Lackver-
dünner, Benzol, Alkohol, Benzin
etc.).• Verschütten Sie nach Mög-
lichkeit keine Flüssigkeiten auf
den Vordersitzen. Andernfalls
verstopfen möglicherweise die
Belüftungsöffnungen und es
kommt zu Fehlfunktionen.
• Legen Sie keine Plastiktüten
oder Zeitungen etc. unter die
Sitze. Sie können den Luft-
einlass blockieren, sodass die
Belüftung nicht ordnungs-
gemäß funktioniert.
• Wechseln Sie nicht die
Sitzbezüge. Andernfalls wird
möglicherweise die Sitzbelüf-
tung beschädigt.
• Wenn die Belüftung nicht
funktioniert, starten Sie das
Fahrzeug erneut. Für den Fall,
dass es keine Änderung gibt,
empfehlen wir, das Fahrzeug
in einer HYUNDAI Vertrags-
werkstatt inspizieren zu lassen.
ANMERKUNG
Sicherheitssysteme Ihres Fahrzeugs
AUS HOCH ( )
NIERIG ( ) MITTEL ( )
→→
→
→

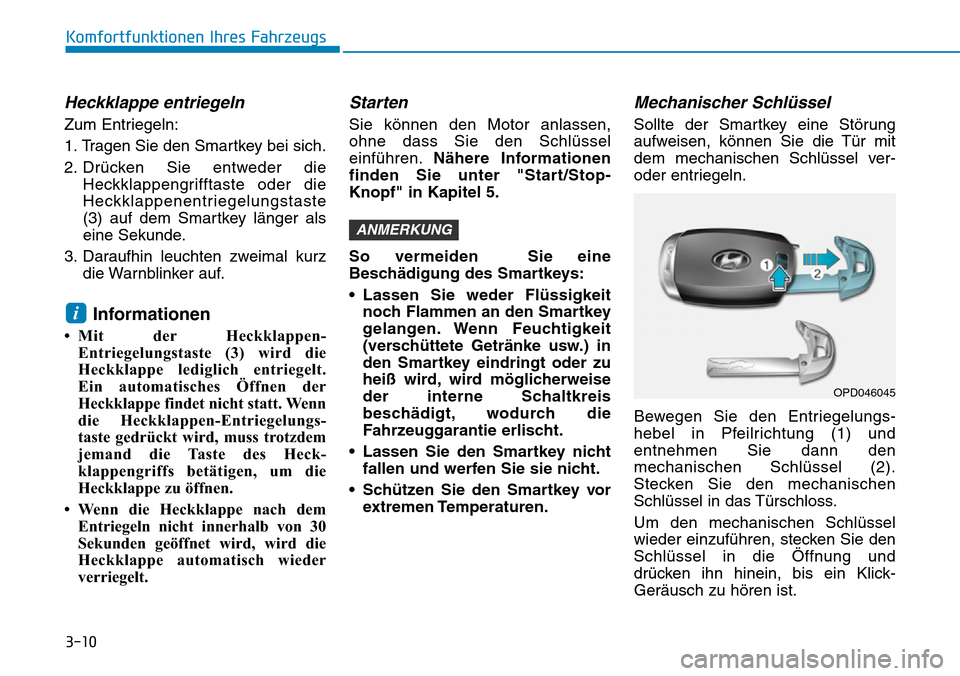

Page 114 of 802
3-10
Komfortfunktionen Ihres Fahrzeugs
Heckklappe entriegeln
Zum Entriegeln:
1. Tragen Sie den Smartkey bei sich.
2. Drücken Sie entweder die
Heckklappengrifftaste oder die
Heckklappenentriegelungstaste
(3) auf dem Smartkey länger als
eine Sekunde.
3. Daraufhin leuchten zweimal kurz
die Warnblinker auf.
Informationen
• Mit der Heckklappen-
Entriegelungstaste (3) wird die
Heckklappe lediglich entriegelt.
Ein automatisches Öffnen der
Heckklappe findet nicht statt. Wenn
die Heckklappen-Entriegelungs-
taste gedrückt wird, muss trotzdem
jemand die Taste des Heck-
klappengriffs betätigen, um die
Heckklappe zu öffnen.
• Wenn die Heckklappe nach dem
Entriegeln nicht innerhalb von 30
Sekunden geöffnet wird, wird die
Heckklappe automatisch wieder
verriegelt.
Starten
Sie können den Motor anlassen,
ohne dass Sie den Schlüssel
einführen.Nähere Informationen
finden Sie unter "Start/Stop-
Knopf" in Kapitel 5.
So vermeiden Sie eine
Beschädigung des Smartkeys:
• Lassen Sie weder Flüssigkeit
noch Flammen an den Smartkey
gelangen. Wenn Feuchtigkeit
(verschüttete Getränke usw.) in
den Smartkey eindringt oder zu
heiß wird, wird möglicherweise
der interne Schaltkreis
beschädigt, wodurch die
Fahrzeuggarantie erlischt.
• Lassen Sie den Smartkey nicht
fallen und werfen Sie sie nicht.
• Schützen Sie den Smartkey vor
extremen Temperaturen.
Mechanischer Schlüssel
Sollte der Smartkey eine Störung
aufweisen, können Sie die Tür mit
dem mechanischen Schlüssel ver-
oder entriegeln.
Bewegen Sie den Entriegelungs-
hebel in Pfeilrichtung (1) und
entnehmen Sie dann den
mechanischen Schlüssel (2).
Stecken Sie den mechanischen
Schlüssel in das Türschloss.
Um den mechanischen Schlüssel
wieder einzuführen, stecken Sie den
Schlüssel in die Öffnung und
drücken ihn hinein, bis ein Klick-
Geräusch zu hören ist.
ANMERKUNG
i
OPD046045

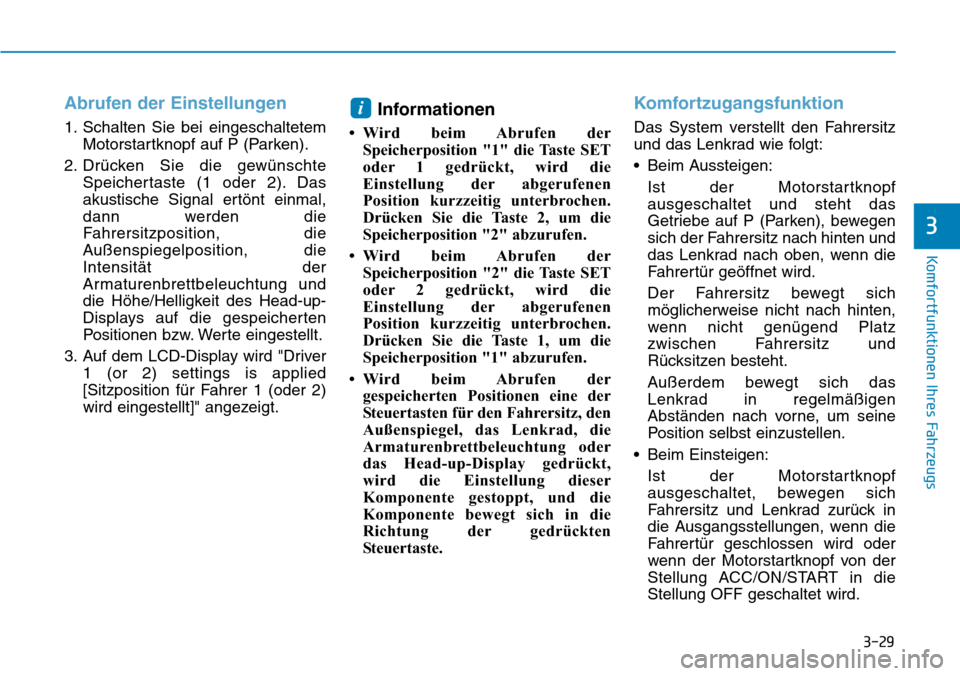

Page 133 of 802
3-29
Komfortfunktionen Ihres Fahrzeugs
3
Abrufen der Einstellungen
1. Schalten Sie bei eingeschaltetem
Motorstartknopf auf P (Parken).
2. Drücken Sie die gewünschte
Speichertaste (1 oder 2). Das
akustische Signal ertönt einmal,
dann werden die
Fahrersitzposition, die
Außenspiegelposition, die
Intensität der
Armaturenbrettbeleuchtung und
die Höhe/Helligkeit des Head-up-
Displays auf die gespeicherten
Positionen bzw. Werte eingestellt.
3. Auf dem LCD-Display wird "Driver
1 (or 2) settings is applied
[Sitzposition für Fahrer 1 (oder 2)
wird eingestellt]" angezeigt.
Informationen
• Wird beim Abrufen der
Speicherposition "1" die Taste SET
oder 1 gedrückt, wird die
Einstellung der abgerufenen
Position kurzzeitig unterbrochen.
Drücken Sie die Taste 2, um die
Speicherposition "2" abzurufen.
• Wird beim Abrufen der
Speicherposition "2" die Taste SET
oder 2 gedrückt, wird die
Einstellung der abgerufenen
Position kurzzeitig unterbrochen.
Drücken Sie die Taste 1, um die
Speicherposition "1" abzurufen.
• Wird beim Abrufen der
gespeicherten Positionen eine der
Steuertasten für den Fahrersitz, den
Außenspiegel, das Lenkrad, die
Armaturenbrettbeleuchtung oder
das Head-up-Display gedrückt,
wird die Einstellung dieser
Komponente gestoppt, und die
Komponente bewegt sich in die
Richtung der gedrückten
Steuertaste.
Komfortzugangsfunktion
Das System verstellt den Fahrersitz
und das Lenkrad wie folgt:
• Beim Aussteigen:
Ist der Motorstartknopf
ausgeschaltet und steht das
Getriebe auf P (Parken), bewegen
sich der Fahrersitz nach hinten und
das Lenkrad nach oben, wenn die
Fahrertür geöffnet wird.
Der Fahrersitz bewegt sich
möglicherweise nicht nach hinten,
wenn nicht genügend Platz
zwischen Fahrersitz und
Rücksitzen besteht.
Außerdem bewegt sich das
Lenkrad in regelmäßigen
Abständen nach vorne, um seine
Position selbst einzustellen.
• Beim Einsteigen:
Ist der Motorstartknopf
ausgeschaltet, bewegen sich
Fahrersitz und Lenkrad zurück in
die Ausgangsstellungen, wenn die
Fahrertür geschlossen wird oder
wenn der Motorstartknopf von der
Stellung ACC/ON/START in die
Stellung OFF geschaltet wird.
i

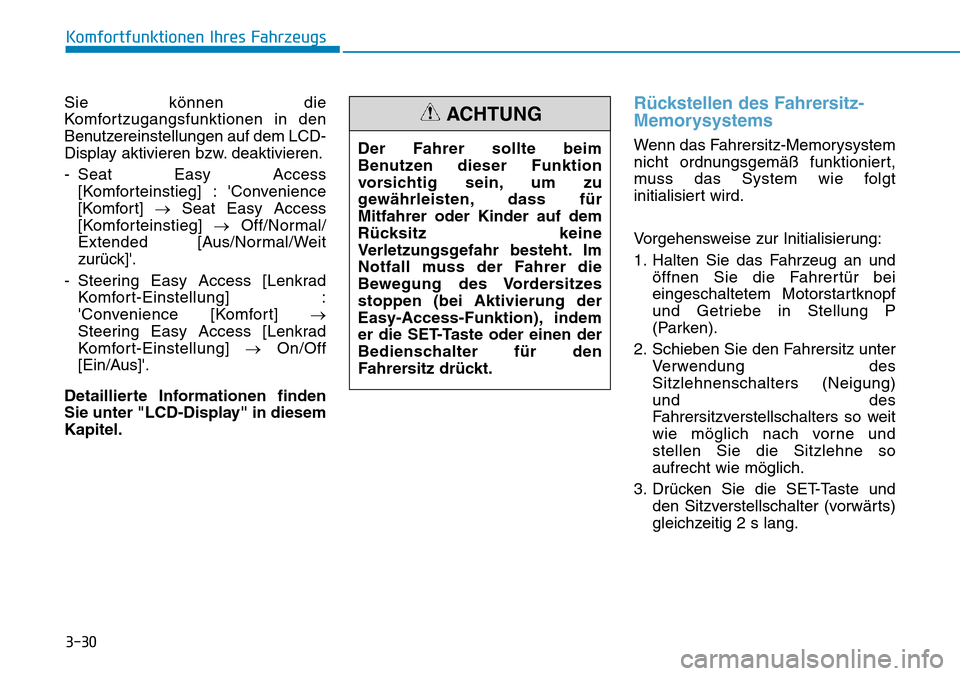

Page 134 of 802
3-30
Komfortfunktionen Ihres Fahrzeugs
Sie können die
Komfortzugangsfunktionen in den
Benutzereinstellungen auf dem LCD-
Display aktivieren bzw. deaktivieren.
- Seat Easy Access
[Komforteinstieg] : 'Convenience
[Komfort] →Seat Easy Access
[Komforteinstieg] →Off/Normal/
Extended [Aus/Normal/Weit
zurück]'.
- Steering Easy Access [Lenkrad
Komfort-Einstellung] :
'Convenience [Komfort] →
Steering Easy Access [Lenkrad
Komfort-Einstellung] →On/Off
[Ein/Aus]'.
Detaillierte Informationen finden
Sie unter "LCD-Display" in diesem
Kapitel.
Rückstellen des Fahrersitz-
Memorysystems
Wenn das Fahrersitz-Memorysystem
nicht ordnungsgemäß funktioniert,
muss das System wie folgt
initialisiert wird.
Vorgehensweise zur Initialisierung:
1. Halten Sie das Fahrzeug an und
öffnen Sie die Fahrertür bei
eingeschaltetem Motorstartknopf
und Getriebe in Stellung P
(Parken).
2. Schieben Sie den Fahrersitz unter
Verwendung des
Sitzlehnenschalters (Neigung)
und des
Fahrersitzverstellschalters so weit
wie möglich nach vorne und
stellen Sie die Sitzlehne so
aufrecht wie möglich.
3. Drücken Sie die SET-Taste und
den Sitzverstellschalter (vorwärts)
gleichzeitig 2 s lang. Der Fahrer sollte beim
Benutzen dieser Funktion
vorsichtig sein, um zu
gewährleisten, dass für
Mitfahrer oder Kinder auf dem
Rücksitz keine
Verletzungsgefahr besteht. Im
Notfall muss der Fahrer die
Bewegung des Vordersitzes
stoppen (bei Aktivierung der
Easy-Access-Funktion), indem
er die SET-Taste oder einen der
Bedienschalter für den
Fahrersitz drückt.
ACHTUNG

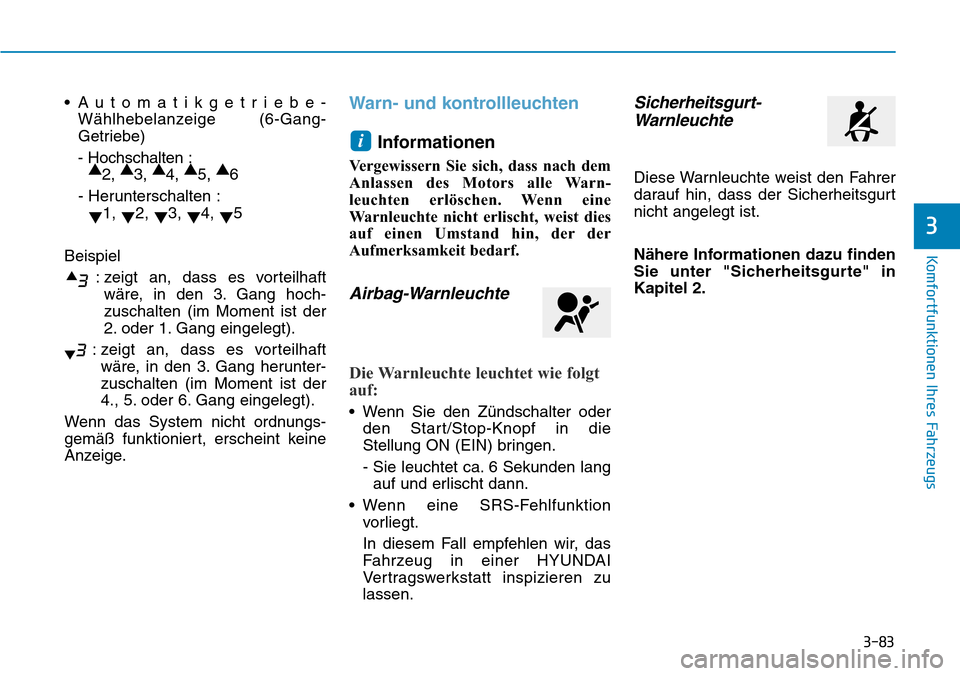

Page 187 of 802
3-83
Komfortfunktionen Ihres Fahrzeugs
3
• Automatikgetriebe-
Wählhebelanzeige (6-Gang-
Getriebe)
- Hochschalten :
▲
2, ▲
3, ▲
4, ▲
5, ▲
6
- Herunterschalten :
▼1,
▼2,
▼3,
▼4,
▼5
Beispiel
: zeigt an, dass es vorteilhaft
wäre, in den 3. Gang hoch-
zuschalten (im Moment ist der
2. oder 1. Gang eingelegt).
: zeigt an, dass es vorteilhaft
wäre, in den 3. Gang herunter-
zuschalten (im Moment ist der
4., 5. oder 6. Gang eingelegt).
Wenn das System nicht ordnungs-
gemäß funktioniert, erscheint keine
Anzeige.Warn- und kontrollleuchten
Informationen
Vergewissern Sie sich, dass nach dem
Anlassen des Motors alle Warn-
leuchten erlöschen. Wenn eine
Warnleuchte nicht erlischt, weist dies
auf einen Umstand hin, der der
Aufmerksamkeit bedarf.
Airbag-Warnleuchte
Die Warnleuchte leuchtet wie folgt
auf:
• Wenn Sie den Zündschalter oder
den Start/Stop-Knopf in die
Stellung ON (EIN) bringen.
- Sie leuchtet ca. 6 Sekunden lang
auf und erlischt dann.
• Wenn eine SRS-Fehlfunktion
vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
Sicherheitsgurt-
Warnleuchte
Diese Warnleuchte weist den Fahrer
darauf hin, dass der Sicherheitsgurt
nicht angelegt ist.
Nähere Informationen dazu finden
Sie unter "Sicherheitsgurte" in
Kapitel 2.
i

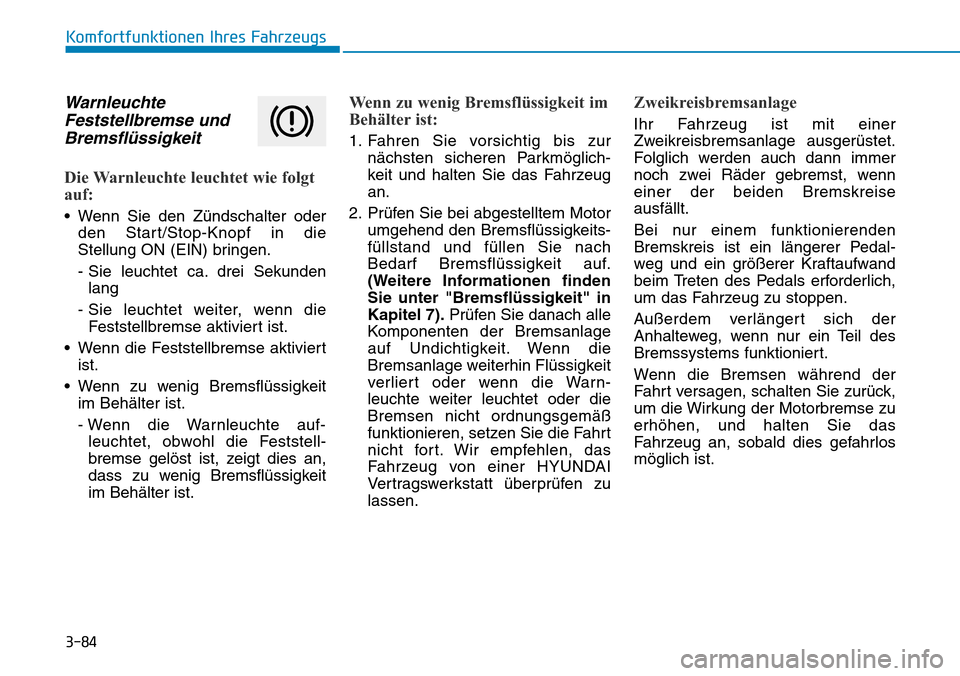

Page 188 of 802
3-84
Komfortfunktionen Ihres Fahrzeugs
Warnleuchte
Feststellbremse und
Bremsflüssigkeit
Die Warnleuchte leuchtet wie folgt
auf:
• Wenn Sie den Zündschalter oder
den Start/Stop-Knopf in die
Stellung ON (EIN) bringen.
- Sie leuchtet ca. drei Sekunden
lang
- Sie leuchtet weiter, wenn die
Feststellbremse aktiviert ist.
• Wenn die Feststellbremse aktiviert
ist.
• Wenn zu wenig Bremsflüssigkeit
im Behälter ist.
- Wenn die Warnleuchte auf-
leuchtet, obwohl die Feststell-
bremse gelöst ist, zeigt dies an,
dass zu wenig Bremsflüssigkeit
im Behälter ist.
Wenn zu wenig Bremsflüssigkeit im
Behälter ist:
1. Fahren Sie vorsichtig bis zur
nächsten sicheren Parkmöglich-
keit und halten Sie das Fahrzeug
an.
2. Prüfen Sie bei abgestelltem Motor
umgehend den Bremsflüssigkeits-
füllstand und füllen Sie nach
Bedarf Bremsflüssigkeit auf.
(Weitere Informationen finden
Sie unter "Bremsflüssigkeit" in
Kapitel 7).Prüfen Sie danach alle
Komponenten der Bremsanlage
auf Undichtigkeit. Wenn die
Bremsanlage weiterhin Flüssigkeit
verliert oder wenn die Warn-
leuchte weiter leuchtet oder die
Bremsen nicht ordnungsgemäß
funktionieren, setzen Sie die Fahrt
nicht fort. Wir empfehlen, das
Fahrzeug von einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Zweikreisbremsanlage
Ihr Fahrzeug ist mit einer
Zweikreisbremsanlage ausgerüstet.
Folglich werden auch dann immer
noch zwei Räder gebremst, wenn
einer der beiden Bremskreise
ausfällt.
Bei nur einem funktionierenden
Bremskreis ist ein längerer Pedal-
weg und ein größerer Kraftaufwand
beim Treten des Pedals erforderlich,
um das Fahrzeug zu stoppen.
Außerdem verlängert sich der
Anhalteweg, wenn nur ein Teil des
Bremssystems funktioniert.
Wenn die Bremsen während der
Fahrt versagen, schalten Sie zurück,
um die Wirkung der Motorbremse zu
erhöhen, und halten Sie das
Fahrzeug an, sobald dies gefahrlos
möglich ist.
Page 189 of 802

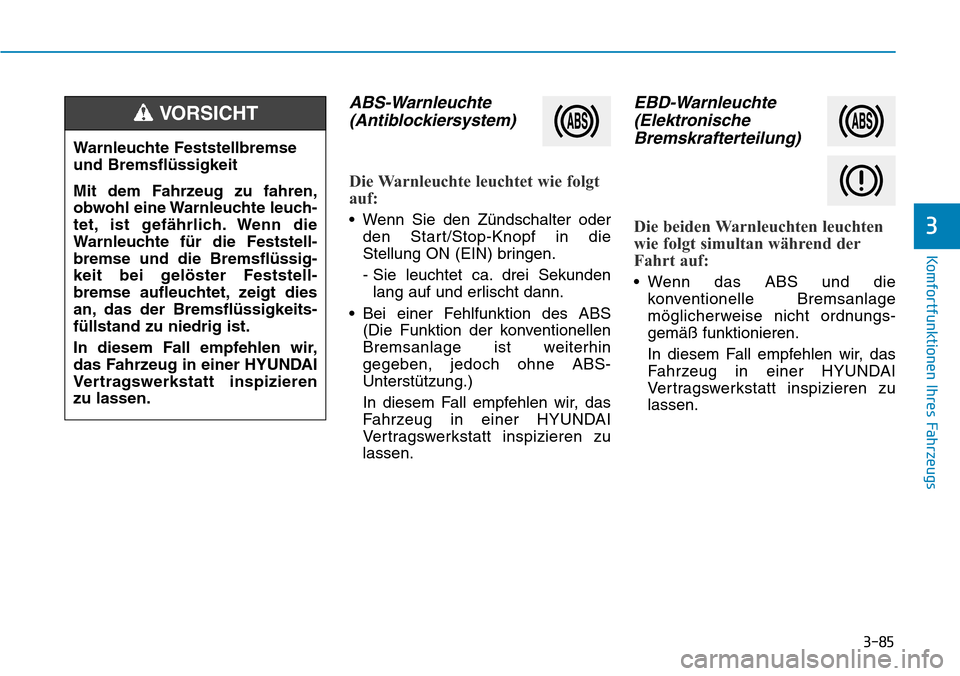

3-85
Komfortfunktionen Ihres Fahrzeugs
3
ABS-Warnleuchte
(Antiblockiersystem)
Die Warnleuchte leuchtet wie folgt
auf:
• Wenn Sie den Zündschalter oder
den Start/Stop-Knopf in die
Stellung ON (EIN) bringen.
- Sie leuchtet ca. drei Sekunden
lang auf und erlischt dann.
• Bei einer Fehlfunktion des ABS
(Die Funktion der konventionellen
Bremsanlage ist weiterhin
gegeben, jedoch ohne ABS-
Unterstützung.)
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
EBD-Warnleuchte
(Elektronische
Bremskrafterteilung)
Die beiden Warnleuchten leuchten
wie folgt simultan während der
Fahrt auf:
• Wenn das ABS und die
konventionelle Bremsanlage
möglicherweise nicht ordnungs-
gemäß funktionieren.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
Warnleuchte Feststellbremse
und Bremsflüssigkeit
Mit dem Fahrzeug zu fahren,
obwohl eine Warnleuchte leuch-
tet, ist gefährlich. Wenn die
Warnleuchte für die Feststell-
bremse und die Bremsflüssig-
keit bei gelöster Feststell-
bremse aufleuchtet, zeigt dies
an, das der Bremsflüssigkeits-
füllstand zu niedrig ist.
In diesem Fall empfehlen wir,
das Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren
zu lassen.
VORSICHT
Page 190 of 802

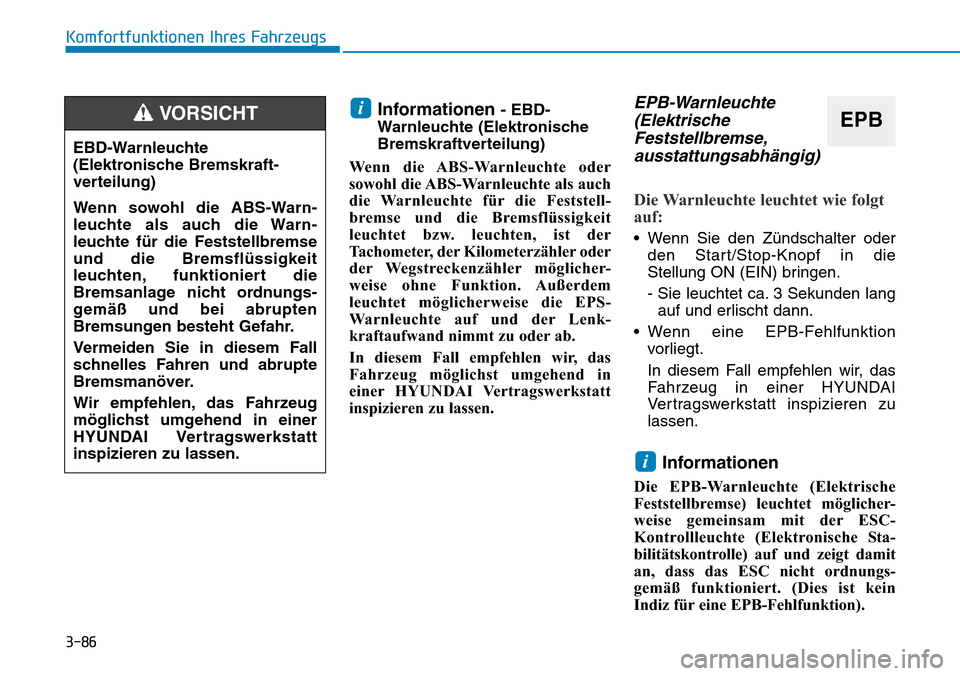

3-86
Komfortfunktionen Ihres Fahrzeugs
Informationen - EBD-
Warnleuchte (Elektronische
Bremskraftverteilung)
Wenn die ABS-Warnleuchte oder
sowohl die ABS-Warnleuchte als auch
die Warnleuchte für die Feststell-
bremse und die Bremsflüssigkeit
leuchtet bzw. leuchten, ist der
Tachometer, der Kilometerzähler oder
der Wegstreckenzähler möglicher-
weise ohne Funktion. Außerdem
leuchtet möglicherweise die EPS-
Warnleuchte auf und der Lenk-
kraftaufwand nimmt zu oder ab.
In diesem Fall empfehlen wir, das
Fahrzeug möglichst umgehend in
einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen.EPB-Warnleuchte
(Elektrische
Feststellbremse,
ausstattungsabhängig)
Die Warnleuchte leuchtet wie folgt
auf:
• Wenn Sie den Zündschalter oder
den Start/Stop-Knopf in die
Stellung ON (EIN) bringen.
- Sie leuchtet ca. 3 Sekunden lang
auf und erlischt dann.
• Wenn eine EPB-Fehlfunktion
vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
Informationen
Die EPB-Warnleuchte (Elektrische
Feststellbremse) leuchtet möglicher-
weise gemeinsam mit der ESC-
Kontrollleuchte (Elektronische Sta-
bilitätskontrolle) auf und zeigt damit
an, dass das ESC nicht ordnungs-
gemäß funktioniert. (Dies ist kein
Indiz für eine EPB-Fehlfunktion).
i
i
EBD-Warnleuchte
(Elektronische Bremskraft-
verteilung)
Wenn sowohl die ABS-Warn-
leuchte als auch die Warn-
leuchte für die Feststellbremse
und die Bremsflüssigkeit
leuchten, funktioniert die
Bremsanlage nicht ordnungs-
gemäß und bei abrupten
Bremsungen besteht Gefahr.
Vermeiden Sie in diesem Fall
schnelles Fahren und abrupte
Bremsmanöver.
Wir empfehlen, das Fahrzeug
möglichst umgehend in einer
HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
VORSICHTEPB
Page 191 of 802

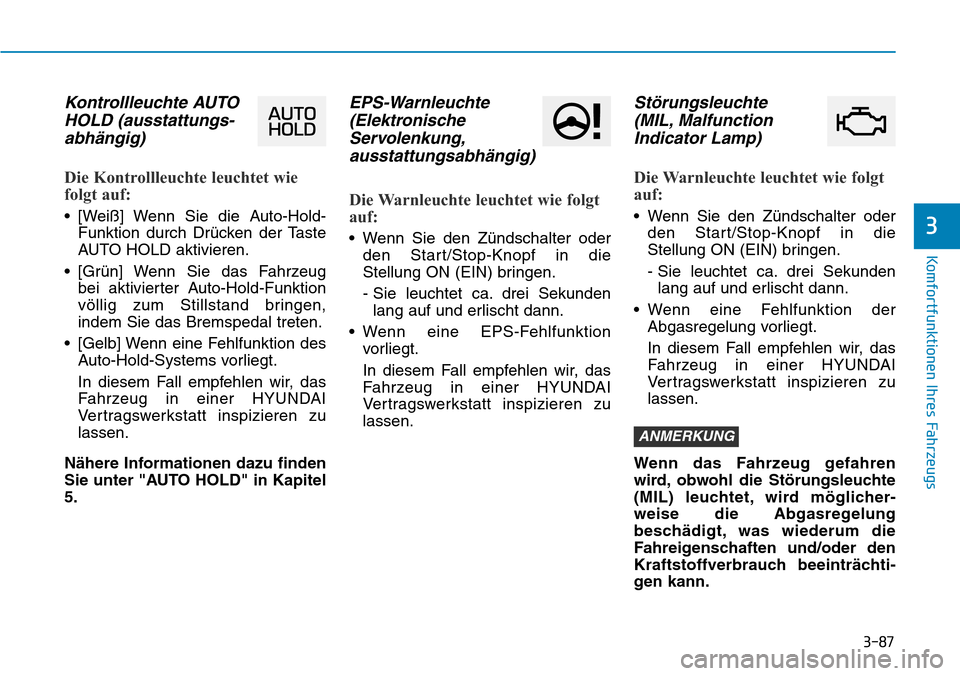

3-87
Komfortfunktionen Ihres Fahrzeugs
Kontrollleuchte AUTO
HOLD (ausstattungs-
abhängig)
Die Kontrollleuchte leuchtet wie
folgt auf:
• [Weiß] Wenn Sie die Auto-Hold-
Funktion durch Drücken der Taste
AUTO HOLD aktivieren.
• [Grün] Wenn Sie das Fahrzeug
bei aktivierter Auto-Hold-Funktion
völlig zum Stillstand bringen,
indem Sie das Bremspedal treten.
• [Gelb] Wenn eine Fehlfunktion des
Auto-Hold-Systems vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
Nähere Informationen dazu finden
Sie unter "AUTO HOLD" in Kapitel
5.
EPS-Warnleuchte
(Elektronische
Servolenkung,
ausstattungsabhängig)
Die Warnleuchte leuchtet wie folgt
auf:
• Wenn Sie den Zündschalter oder
den Start/Stop-Knopf in die
Stellung ON (EIN) bringen.
- Sie leuchtet ca. drei Sekunden
lang auf und erlischt dann.
• Wenn eine EPS-Fehlfunktion
vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
Störungsleuchte
(MIL, Malfunction
Indicator Lamp)
Die Warnleuchte leuchtet wie folgt
auf:
• Wenn Sie den Zündschalter oder
den Start/Stop-Knopf in die
Stellung ON (EIN) bringen.
- Sie leuchtet ca. drei Sekunden
lang auf und erlischt dann.
• Wenn eine Fehlfunktion der
Abgasregelung vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
Wenn das Fahrzeug gefahren
wird, obwohl die Störungsleuchte
(MIL) leuchtet, wird möglicher-
weise die Abgasregelung
beschädigt, was wiederum die
Fahreigenschaften und/oder den
Kraftstoffverbrauch beeinträchti-
gen kann.
ANMERKUNG
3
