Hyundai Sonata

445
Sistemas e equipamentos do veículo

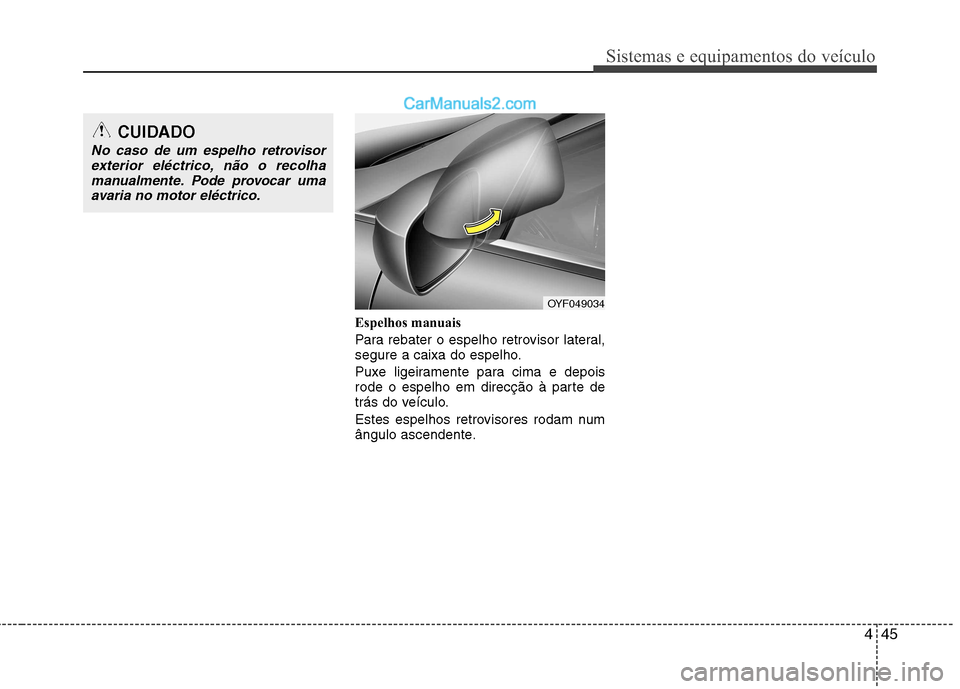

Espelhos manuais
Para rebater o espelho retrovisor lateral,
segure a caixa do espelho.
Puxe ligeiramente para cima e depois
rode o espelho em direcção à parte de
trás do veículo.
Estes espelhos retrovisores rodam num
ângulo ascendente.
OYF049034
CUIDADO
No caso de um espelho retrovisorexterior eléctrico, não o recolha
manualmente. Pode provocar umaavaria no motor eléctrico.

Sistemas e equipamentos do veículo
46
4

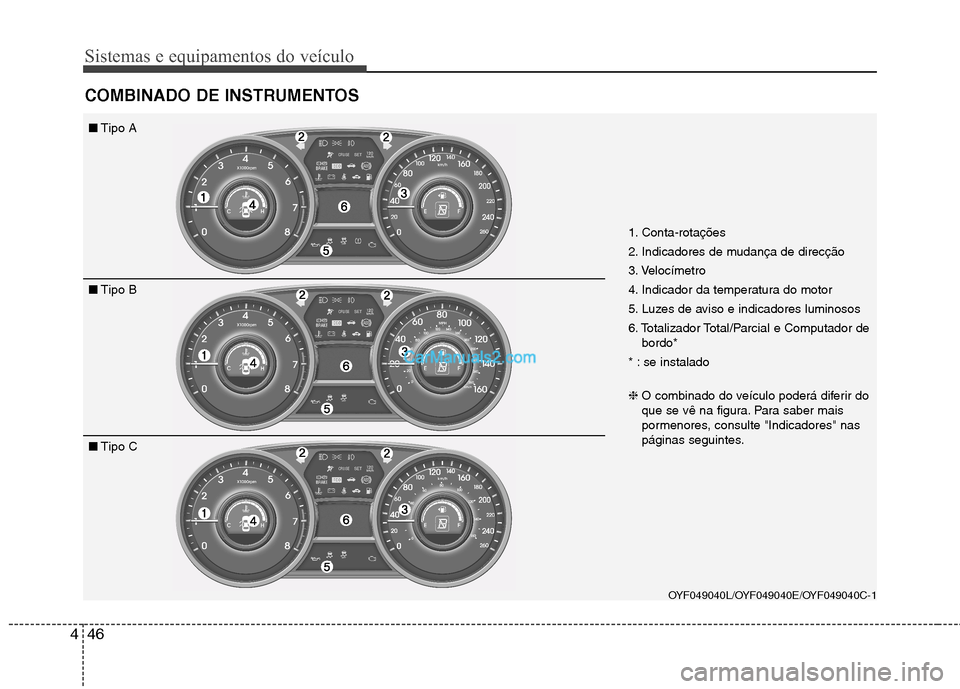

COMBINADO DE INSTRUMENTOS
1. Conta-rotações
2. Indicadores de mudança de direcção
3. Velocímetro
4. Indicador da temperatura do motor
5. Luzes de aviso e indicadores luminosos
6. Totalizador Total/Parcial e Computador de
bordo*
* : se instalado ❈ O combinado do veículo poderá diferir do
que se vê na figura. Para saber mais
pormenores, consulte "Indicadores" nas
páginas seguintes.
OYF049040L/OYF049040E/OYF049040C-1
■Tipo A
■ Tipo B
■ Tipo C

447
Sistemas e equipamentos do veículo

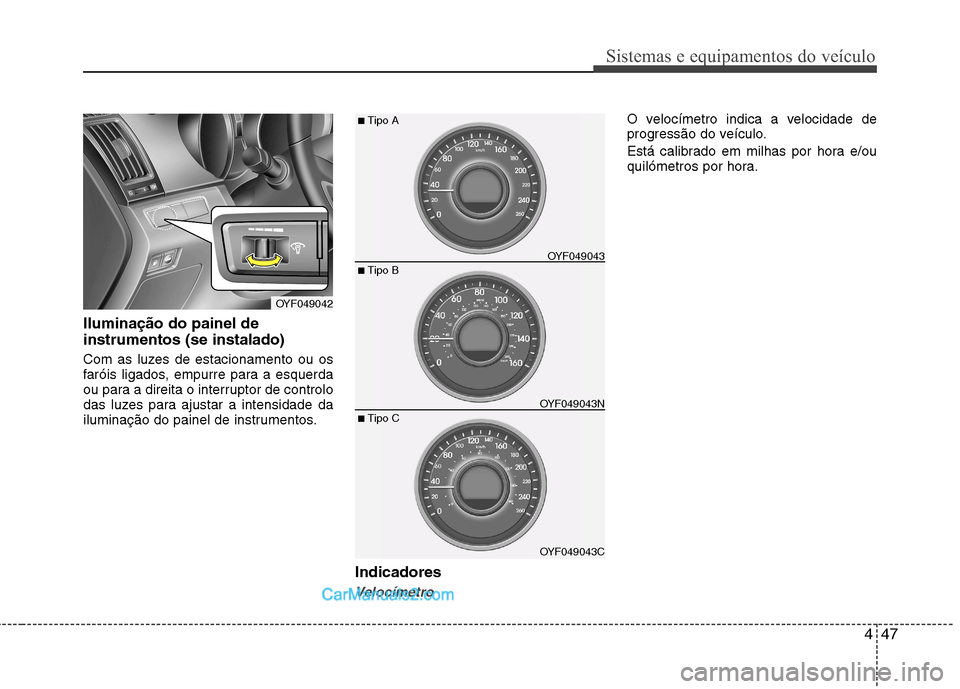

Iluminação do painel de instrumentos (se instalado)
Com as luzes de estacionamento ou os
faróis ligados, empurre para a esquerda
ou para a direita o interruptor de controlo
das luzes para ajustar a intensidade da
iluminação do painel de instrumentos.Indicadores
Velocímetro
O velocímetro indica a velocidade de
progressão do veículo.
Está calibrado em milhas por hora e/ou
quilómetros por hora.
OYF049042
OYF049043C
■
Tipo C
OYF049043
■
Tipo A
OYF049043N
■
Tipo B

Sistemas e equipamentos do veículo
48
4
CUIDADO
Evite conduzir com um nível de
combustível muito baixo. Se ficarsem combustível, o motor pode falhar e podem ocorrer danos no
conversor catalítico.

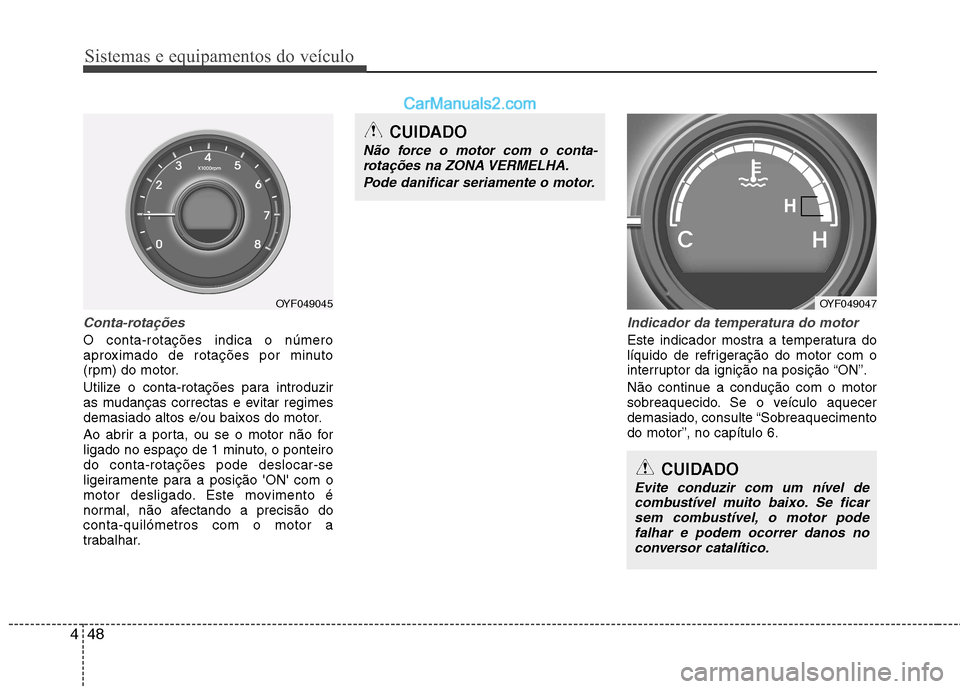

Conta-rotações
O conta-rotações indica o número
aproximado de rotações por minuto
(rpm) do motor.
Utilize o conta-rotações para introduzir
as mudanças correctas e evitar regimes
demasiado altos e/ou baixos do motor.
Ao abrir a porta, ou se o motor não for
ligado no espaço de 1 minuto, o ponteirodo conta-rotações pode deslocar-se
ligeiramente para a posição 'ON' com o
motor desligado. Este movimento é
normal, não afectando a precisão doconta-quilómetros com o motor a
trabalhar.
Indicador da temperatura do motor
Este indicador mostra a temperatura do
líquido de refrigeração do motor com o
interruptor da ignição na posição “ON”.
Não continue a condução com o motor
sobreaquecido. Se o veículo aquecer
demasiado, consulte “Sobreaquecimentodo motor”, no capítulo 6.
CUIDADO
Não force o motor com o conta- rotações na ZONA VERMELHA.
Pode danificar seriamente o motor.
OYF049045OYF049047
H

449
Sistemas e equipamentos do veículo

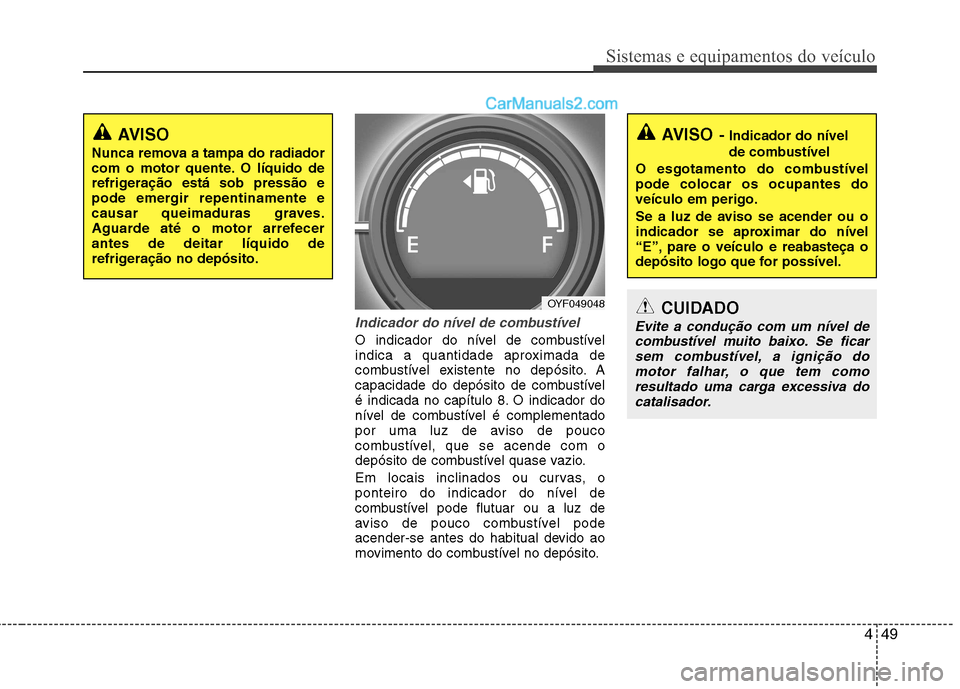

Indicador do nível de combustível
O indicador do nível de combustível
indica a quantidade aproximada de
combustível existente no depósito. A
capacidade do depósito de combustível
é indicada no capítulo 8. O indicador do
nível de combustível é complementado
por uma luz de aviso de pouco
combustível, que se acende com o
depósito de combustível quase vazio.
Em locais inclinados ou curvas, o
ponteiro do indicador do nível de
combustível pode flutuar ou a luz de
aviso de pouco combustível pode
acender-se antes do habitual devido ao
movimento do combustível no depósito.
AVISO
Nunca remova a tampa do radiador
com o motor quente. O líquido de
refrigeração está sob pressão e
pode emergir repentinamente e
causar queimaduras graves.
Aguarde até o motor arrefecerantes de deitar líquido de
refrigeração no depósito.
OYF049048
AVISO - Indicador do nível
de combustível
O esgotamento do combustível pode colocar os ocupantes doveículo em perigo.
Se a luz de aviso se acender ou o
indicador se aproximar do nível
“E”, pare o veículo e reabasteça o
depósito logo que for possível.
CUIDADO
Evite a condução com um nível de combustível muito baixo. Se ficarsem combustível, a ignição do
motor falhar, o que tem comoresultado uma carga excessiva do catalisador.

Sistemas e equipamentos do veículo
50
4

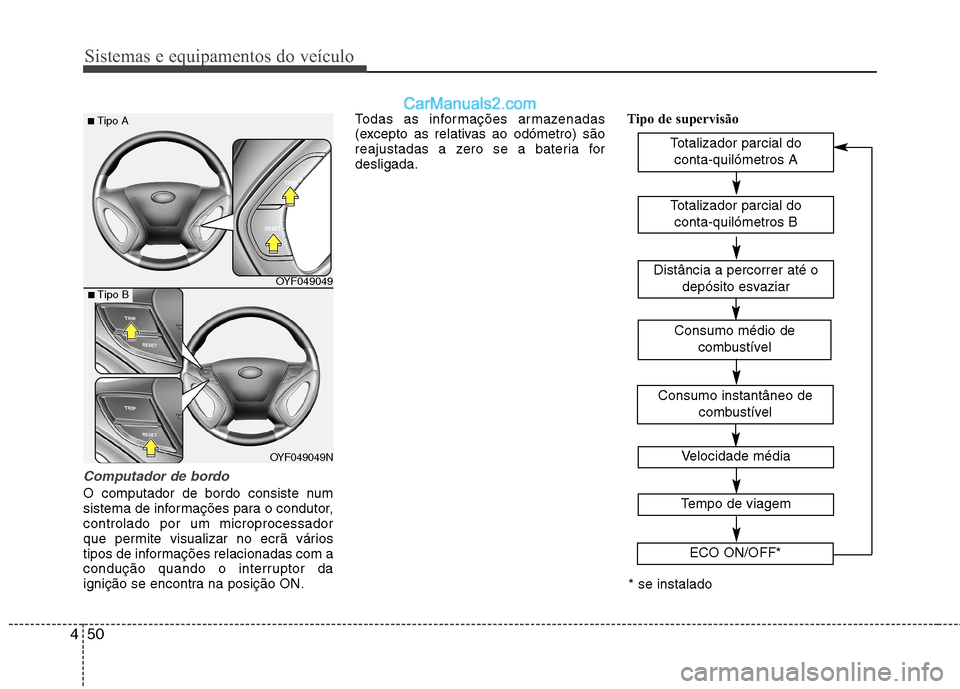

Computador de bordo
O computador de bordo consiste num
sistema de informações para o condutor,controlado por um microprocessador
que permite visualizar no ecrã vários
tipos de informações relacionadas com a
condução quando o interruptor da
ignição se encontra na posição ON. Todas as informações armazenadas
(excepto as relativas ao odómetro) são
reajustadas a zero se a bateria fordesligada.
Tipo de supervisão
Totalizador parcial do conta-quilómetros BTempo de viagem
Consumo médio de combustível
Distância a percorrer até o depósito esvaziar
Totalizador parcial do
conta-quilómetros A
Velocidade média
Consumo instantâneo de combustível
ECO ON/OFF*
* se instalado
OYF049049
■
Tipo A
OYF049049N
■ Tipo B

451
Sistemas e equipamentos do veículo

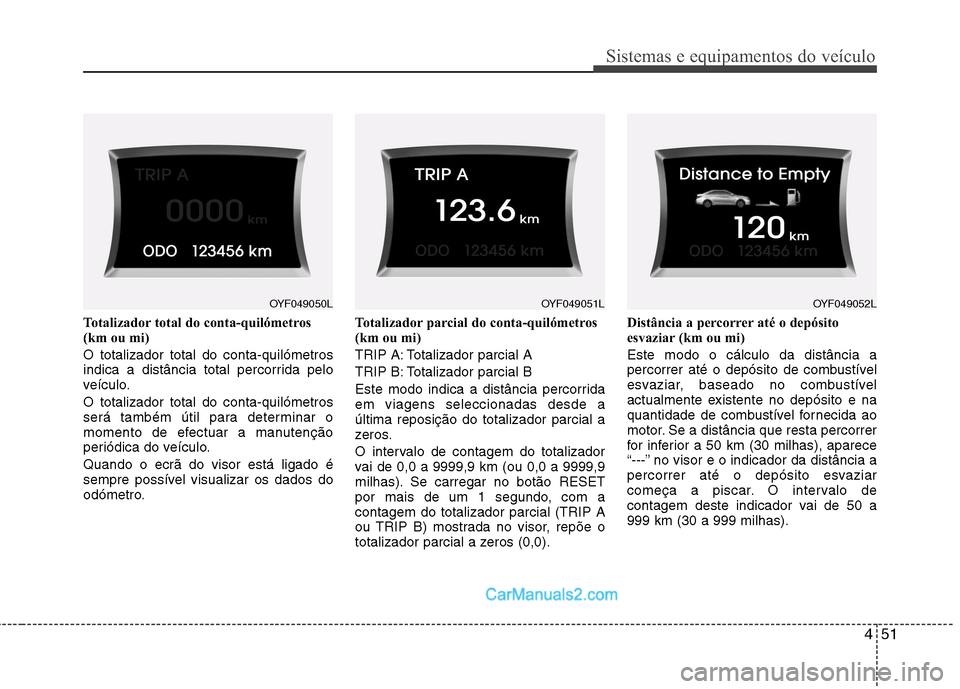

Totalizador total do conta-quilómetros
(km ou mi) O totalizador total do conta-quilómetros
indica a distância total percorrida pelo
veículo. O totalizador total do conta-quilómetros
será também útil para determinar o
momento de efectuar a manutenção
periódica do veículo. Quando o ecrã do visor está ligado é
sempre possível visualizar os dados do
odómetro.Totalizador parcial do conta-quilómetros
(km ou mi)
TRIP A: Totalizador parcial A
TRIP B: Totalizador parcial B
Este modo indica a distância percorrida em viagens seleccionadas desde aúltima reposição do totalizador parcial a
zeros.
O intervalo de contagem do totalizador
vai de 0,0 a 9999,9 km (ou 0,0 a 9999,9
milhas). Se carregar no botão RESET
por mais de um 1 segundo, com acontagem do totalizador parcial (TRIP A
ou TRIP B) mostrada no visor, repõe o
totalizador parcial a zeros (0,0).Distância a percorrer até o depósito
esvaziar (km ou mi) Este modo o cálculo da distância a
percorrer até o depósito de combustível
esvaziar, baseado no combustível
actualmente existente no depósito e na
quantidade de combustível fornecida ao
motor. Se a distância que resta percorrer
for inferior a 50 km (30 milhas), aparece
“---” no visor e o indicador da distância a
percorrer até o depósito esvaziar
começa a piscar. O intervalo de
contagem deste indicador vai de 50 a999 km (30 a 999 milhas).
OYF049050LOYF049051LOYF049052L

Sistemas e equipamentos do veículo
52
4

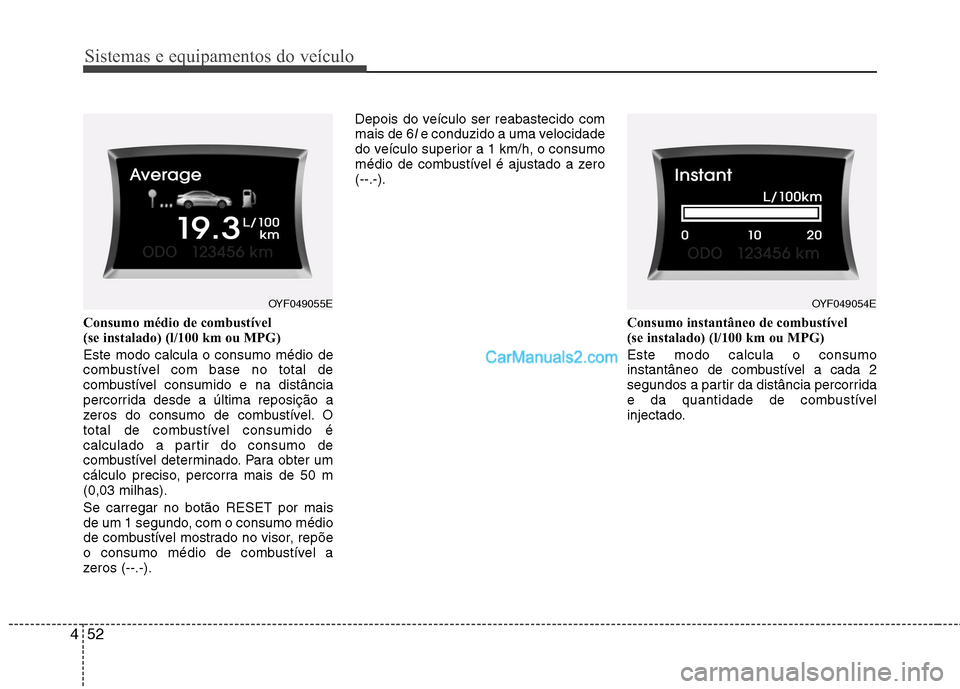

Consumo médio de combustível
(se instalado) (l/100 km ou MPG) Este modo calcula o consumo médio de
combustível com base no total de
combustível consumido e na distância
percorrida desde a última reposição a
zeros do consumo de combustível. O
total de combustível consumido é
calculado a partir do consumo de
combustível determinado. Para obter um
cálculo preciso, percorra mais de 50 m(0,03 milhas). Se carregar no botão RESET por mais
de um 1 segundo, com o consumo médio
de combustível mostrado no visor, repõe
o consumo médio de combustível a
zeros (--.-). Depois do veículo ser reabastecido commais de 6
le conduzido a uma velocidade
do veículo superior a 1 km/h, o consumo
médio de combustível é ajustado a zero(--.-).
Consumo instantâneo de combustível
(se instalado) (l/100 km ou MPG) Este modo calcula o consumo
instantâneo de combustível a cada 2
segundos a partir da distância percorrida
e da quantidade de combustível
injectado.
OYF049055EOYF049054E

453
Sistemas e equipamentos do veículo

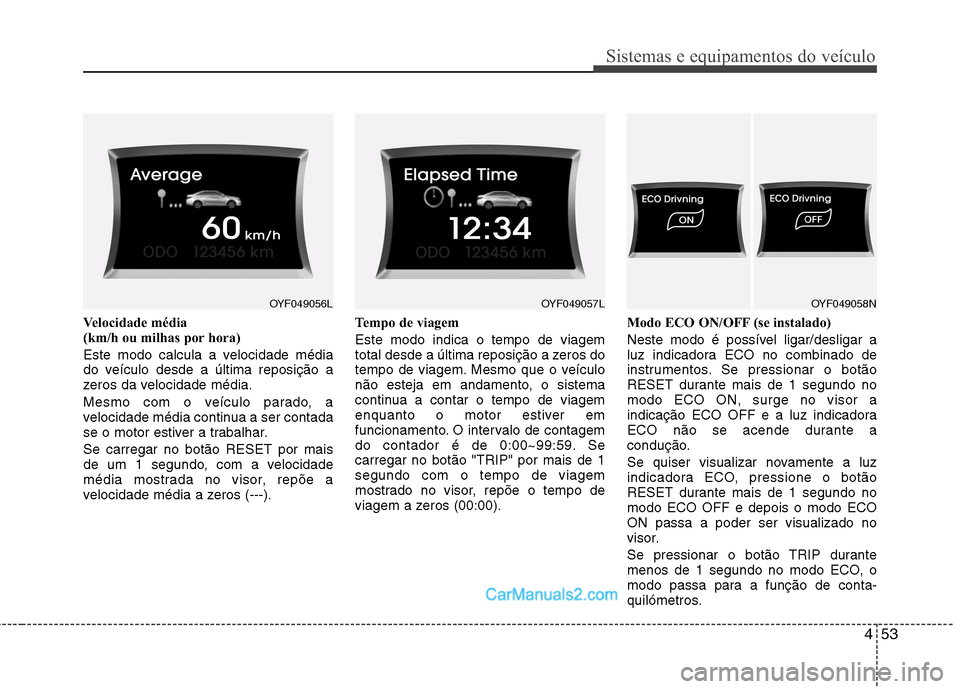

Velocidade média
(km/h ou milhas por hora)
Este modo calcula a velocidade média
do veículo desde a última reposição a
zeros da velocidade média.
Mesmo com o veículo parado, a
velocidade média continua a ser contada
se o motor estiver a trabalhar. Se carregar no botão RESET por mais
de um 1 segundo, com a velocidade
média mostrada no visor, repõe a
velocidade média a zeros (---).Tempo de viagem Este modo indica o tempo de viagem
total desde a última reposição a zeros do
tempo de viagem. Mesmo que o veículo
não esteja em andamento, o sistema
continua a contar o tempo de viagem
enquanto o motor estiver em
funcionamento. O intervalo de contagem
do contador é de 0:00~99:59. Secarregar no botão "TRIP" por mais de 1segundo com o tempo de viagem
mostrado no visor, repõe o tempo de
viagem a zeros (00:00).Modo ECO ON/OFF (se instalado)
Neste modo é possível ligar/desligar a
luz indicadora ECO no combinado de
instrumentos. Se pressionar o botão
RESET durante mais de 1 segundo nomodo ECO ON, surge no visor a
indicação ECO OFF e a luz indicadora
ECO não se acende durante a
condução.
Se quiser visualizar novamente a luz
indicadora ECO, pressione o botão
RESET durante mais de 1 segundo nomodo ECO OFF e depois o modo ECOON passa a poder ser visualizado no
visor.
Se pressionar o botão TRIP durante
menos de 1 segundo no modo ECO, o
modo passa para a função de conta-
quilómetros.
OYF049057LOYF049056LOYF049058N

Sistemas e equipamentos do veículo
54
4
✽✽

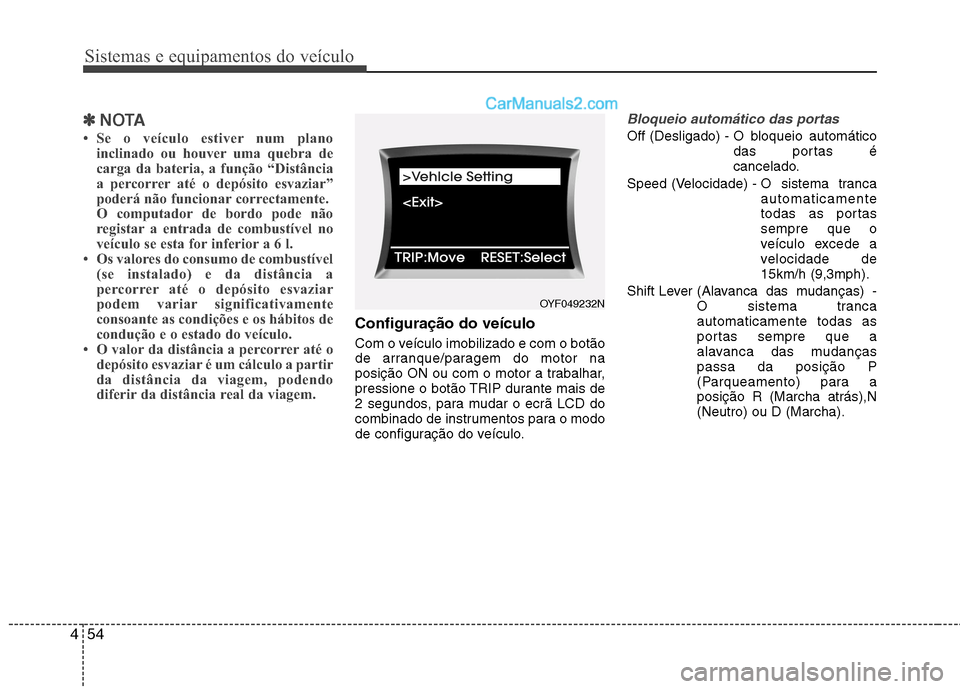

NOTA
 Se o veículo estiver num plano inclinado ou houver uma quebra de
carga da bateria, a função “Distância
a percorrer até o depósito esvaziar”
poderá não funcionar correctamente.
O computador de bordo pode não
registar a entrada de combustível no
veículo se esta for inferior a 6 l.
 Os valores do consumo de combustível
(se instalado) e da distância a
percorrer até o depósito esvaziar
podem variar significativamente
consoante as condições e os hábitos de
condução e o estado do veículo.
 O valor da distância a percorrer até o
depósito esvaziar é um cálculo a partir
da distância da viagem, podendo
diferir da distância real da viagem.
Configuração do veículo
Com o veículo imobilizado e com o botão
de arranque/paragem do motor na
posição ON ou com o motor a trabalhar,
pressione o botão TRIP durante mais de
2 segundos, para mudar o ecrã LCD do
combinado de instrumentos para o modo
de configuração do veículo.
Bloqueio automático das portas
Off (Desligado) - O bloqueio automático das portas é
cancelado.
Speed (Velocidade) - O sistema tranca automaticamente
todas as portassempre que o
veículo excede a
velocidade de15km/h (9,3mph).
Shift Lever (Alavanca das mudanças) - O sistema trancaautomaticamente todas as
portas sempre que a
alavanca das mudançaspassa da posição P
(Parqueamento) para aposição R (Marcha atrás),N(Neutro) ou D (Marcha).
OYF049232N
