Wartung
G030103AUN

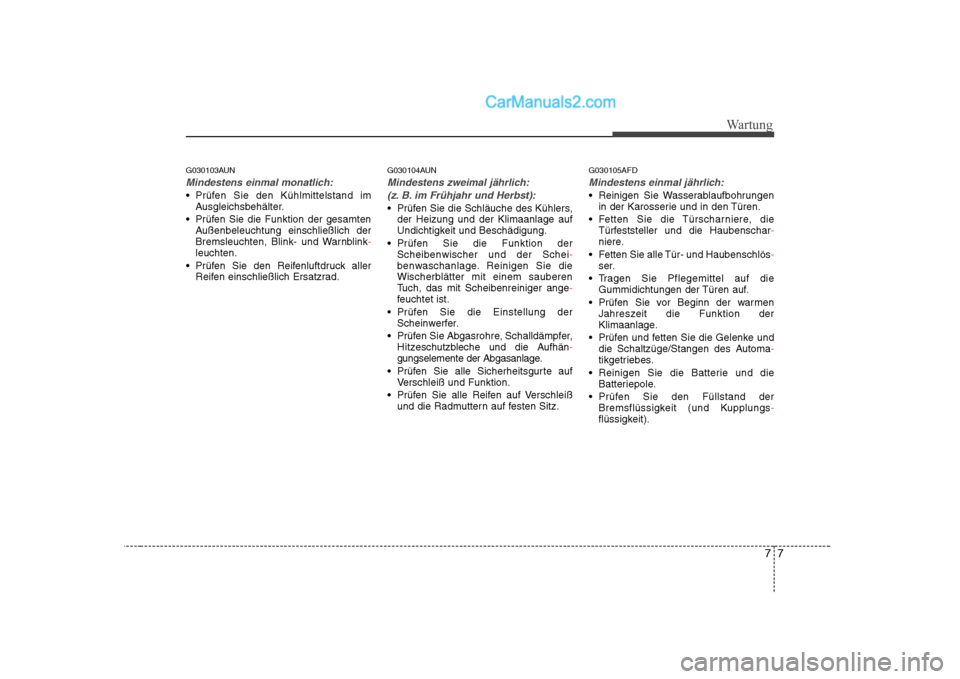

Mindestens einmal monatlich:
Prüfen Sie den Kühlmittelstand imAusgleichsbehälter.
Prüfen Sie die Funktion der gesamten Außenbeleuchtung einschließlich der
Bremsleuchten, Blink- und Warnblink
-leuchten.
Prüfen Sie den Reifenluftdruck aller Reifen einschließlich Ersatzrad. G030104AUN
Mindestens zweimal jährlich:
(z. B. im Frühjahr und Herbst):
Prüfen Sie die Schläuche des Kühlers, der Heizung und der Klimaanlage auf
Undichtigkeit und Beschädigung.
Prüfen Sie die Funktion der Scheibenwischer und der Schei
-benwaschanlage. Reinigen Sie die
Wischerblätter mit einem sauberen
Tuch, das mit Scheibenreiniger ange
-feuchtet ist.
Prüfen Sie die Einstellung der Scheinwerfer.
Prüfen Sie Abgasrohre, Schalldämpfer, Hitz eschutzbleche und die Aufhän
-gungselemente der Abgasanlage.
Prüfen Sie alle Sicherheitsgurte auf Verschleiß und Funktion.
Prüfen Sie alle Reifen auf Verschleiß und die Radmuttern auf festen Sitz. G030105AFD
Mindestens einmal jährlich:
Reinigen Sie Wasserablaufbohrungen
in der Karosserie und in den Türen.
Fetten Sie die Türscharniere, die Türfeststeller und die Haubenschar
-niere.
Fetten Sie alle Tür- und Haubenschlös
-ser.
Tragen Sie Pflegemittel auf die Gummidichtungen der Türen auf.
Prüfen Sie vor Beginn der warmen Jahreszeit die Funktion der
Klimaanlage.
Prüfen und fetten Sie die Gelenke und die Schaltzüge/Stangen des Automa
-tikgetriebes.
Reinigen Sie die Batterie und die Batteriepole.
Prüfen Sie den Füllstand der Bremsflüssigkeit (und Kupplungs
-flüssigkeit).

Wartung
8
7

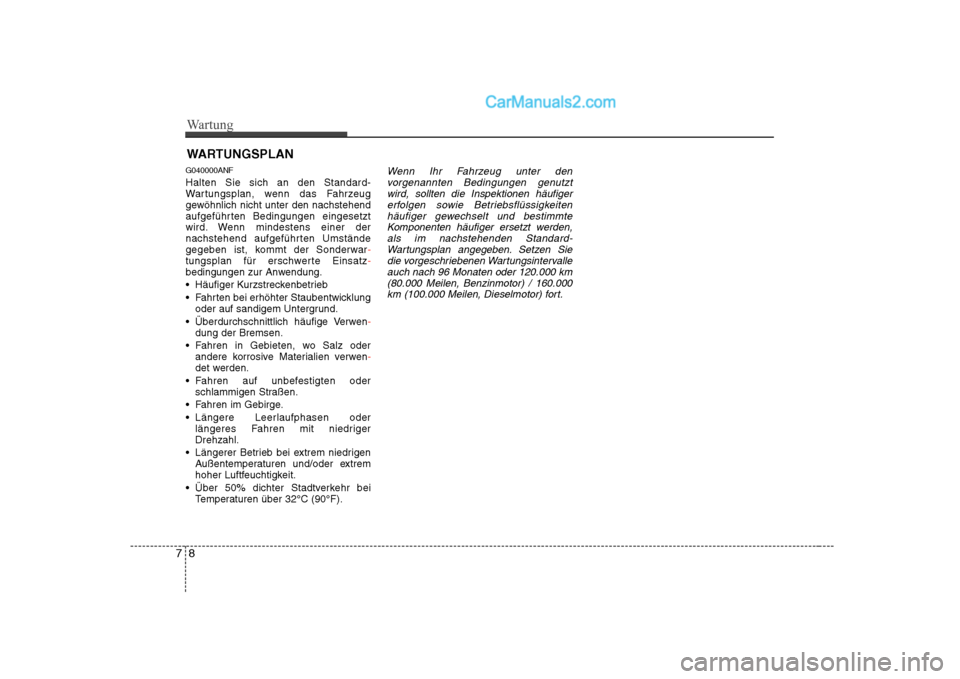

WARTUNGSPLAN
G040000ANF Halten Sie sich an den Standard-
Wartungsplan, wenn das Fahrzeug
gewöhnlich nicht unter den nachstehend
aufgeführten Bedingungen eingesetzt
wird. Wenn mindestens einer der
nachstehend aufgeführten Umstände
gegeben ist, kommt der Sonderwar
-tungsplan für erschwerte Einsatz-bedingungen zur Anwendung.
Häufiger Kurzstreckenbetrieb
Fahrten bei erhöhter Staubentwicklung oder auf sandigem Untergrund.
Überdurchschnittlich häufige Verwen
-dung der Bremsen.
Fahren in Gebieten, wo Salz oder andere korrosive Materialien verwen
-det werden.
Fahren auf unbefestigten oder schlammigen Straßen.
Fahren im Gebirge.
Längere Leerlaufphasen oder längeres Fahren mit niedriger Drehzahl.
Längerer Betrieb bei extrem niedrigen Außentemperaturen und/oder extrem
hoher Luftfeuchtigkeit.
Über 50% dichter Stadtverkehr bei Temperaturen über 32°C (90°F).
Wenn Ihr Fahrzeug unter den
vorgenannten Bedingungen genutzt wird, sollten die Inspektionen häufiger
erfolgen sowie Betriebsflüssigkeitenhäufiger gewechselt und bestimmte Komponenten häufiger ersetzt werden,
als im nachstehenden Standard-Wartungsplan angegeben. Setzen Sie die vorgeschriebenen Wartungsintervalle auch nach 96 Monaten oder 120.000 km
(80.000 Meilen, Benzinmotor) / 160.000 km (100.000 Meilen, Dieselmotor) fort.

79
Wartung

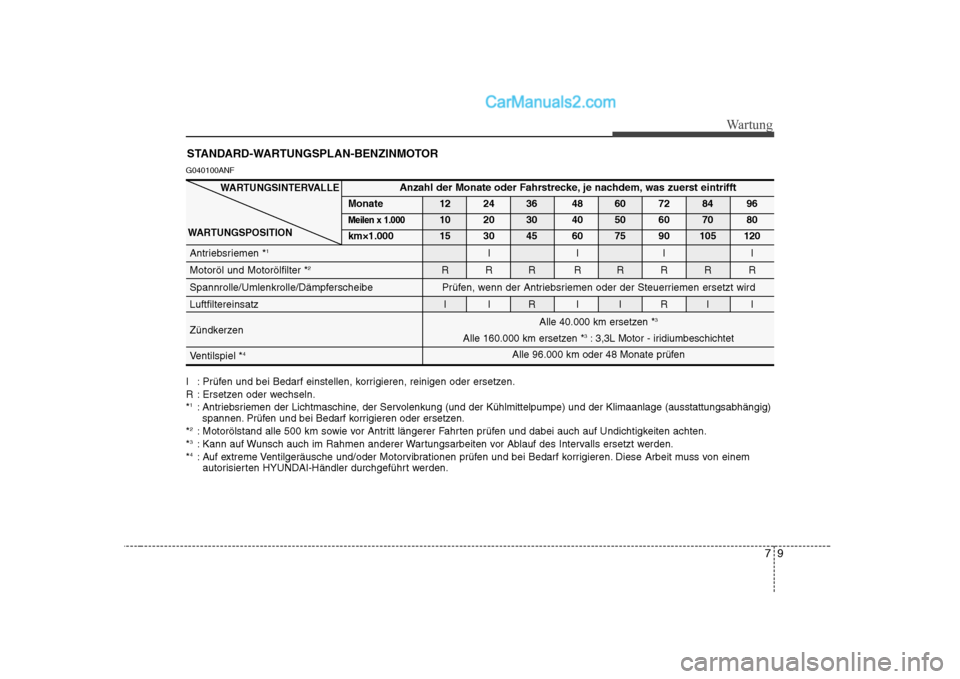

STANDARD-WARTUNGSPLAN-BENZINMOTOR
G040100ANF
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.* 1
: Antriebsriemen der Lichtmaschine, der Servolenkung (und der Kühlmittelpumpe) und der Klimaanlage (ausstattungsabhängig)
spannen. Prüfen und bei Bedarf korrigieren oder ersetzen.
* 2
: Motorölstand alle 500 km sowie vor Antritt längerer Fahrten prüfen und dabei auch auf Undichtigkeiten achten.
* 3
: Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden.
* 4
: Auf extreme Ventilgeräusche und/oder Motorvibrationen prüfen und bei Bedarf korrigieren. Diese Arbeit muss von einem
autorisierten HYUNDAI-Händler durchgeführt werden.
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate 12 24 36 48 60 72 84 96
Meilen x 1.00010 20 30 40 50 60 70 80
km×1.000 15 30 45 60 75 90 105 120
Antriebsriemen * 1
IIII
Motoröl und Motorölfilter * 2
RRR RRRRR
Spannrolle/Umlenkrolle/Dämpferscheibe Luftfiltereinsatz I I R I I R I I
Zündkerzen
Ventilspiel * 4 Prüfen, wenn der Antriebsriemen oder der Steuerriemen ersetzt wird
WARTUNGSINTERVALLE
WARTUNGSPOSITION
Alle 40.000 km ersetzen * 3
Alle 160.000 km ersetzen * 3
: 3,3L Motor - iridiumbeschichtet
Alle 96.000 km oder 48 Monate prüfen

Wartung
10
7

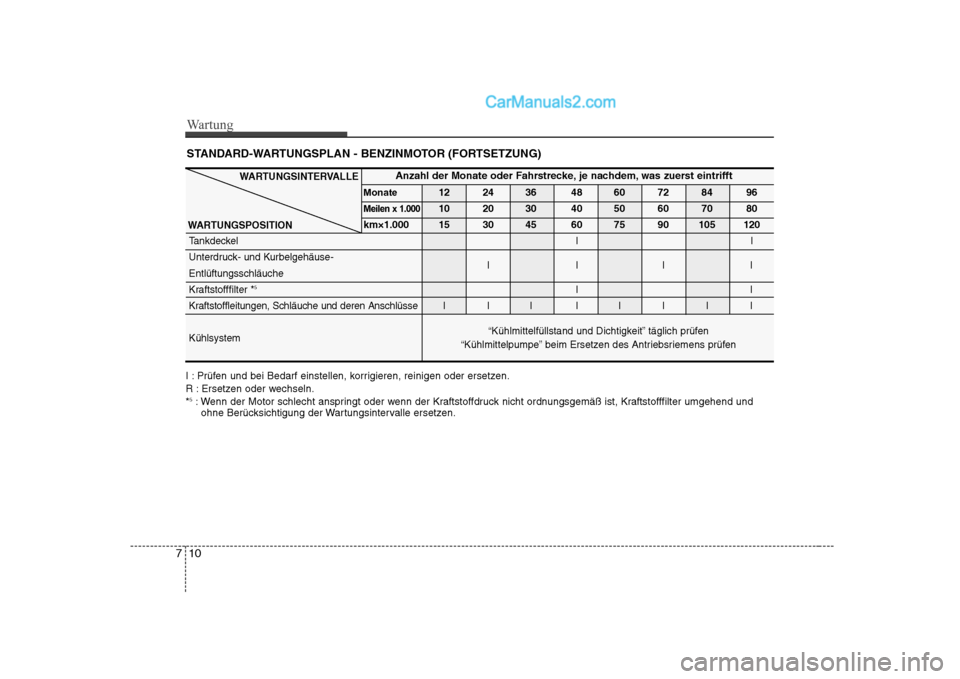

STANDARD-WARTUNGSPLAN - BENZINMOTOR (FORTSETZUNG)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.* 5
: Wenn der Motor schlecht anspringt oder wenn der Kraftstoffdruck nicht ordnungsgemäß ist, Kraftstofffilter umgehend und
ohne Berücksichtigung der Wartungsintervalle ersetzen.
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate
12 24 36 48 60 72 84 96
Meilen x 1.00010 20 30 40 50 60 70 80
km×1.000 15 30 45 60 75 90 105 120
Tankdeckel II
Unterdruck- und Kurbelgehäuse- IIII
Entlüftungsschläuche
Kraftstofffilter *
5II
Kraftstoffleitungen, Schläuche und deren Anschlüsse I I I I I I I I Kühlsystem
WARTUNGSINTERVALLE
WARTUNGSPOSITION
“Kühlmittelfüllstand und Dichtigkeit” täglich prüfen
“Kühlmittelpumpe” beim Ersetzen des Antriebsriemens prüfen

711
Wartung

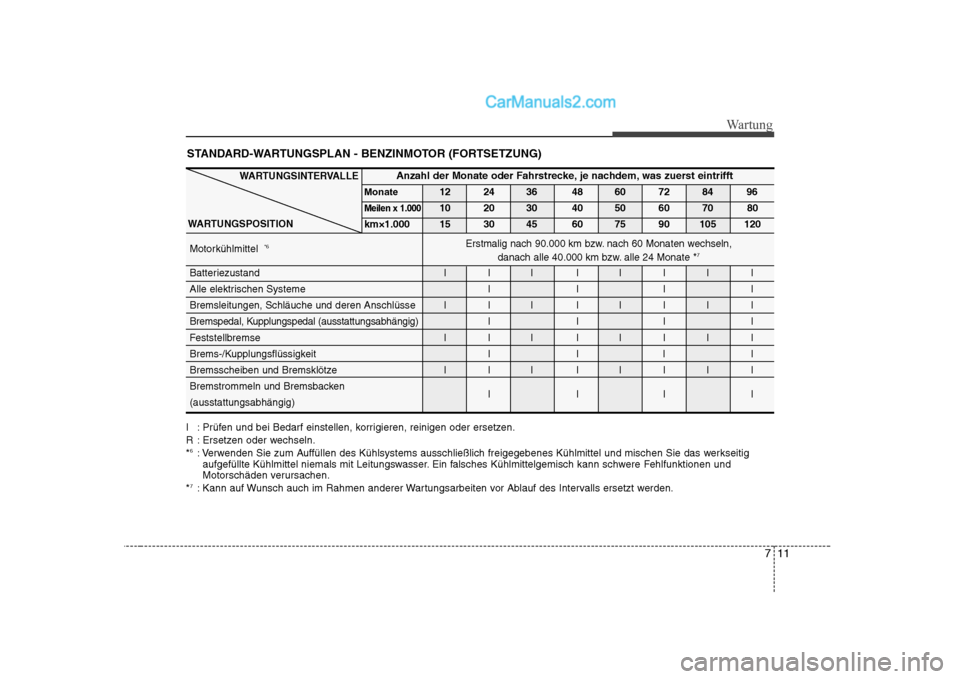

STANDARD-WARTUNGSPLAN - BENZINMOTOR (FORTSETZUNG)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.*6
: Verwenden Sie zum Auffüllen des Kühlsystems ausschließlich freigegebenes Kühlmittel und mischen Sie das werkseitig
aufgefüllte Kühlmittel niemals mit Leitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen und
Motorschäden verursachen.
* 7
: Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden.
WARTUNGSINTERVALLE
WARTUNGSPOSITIONAnzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate
12 24 36 48 60 72 84 96
Meilen x 1.00010 20 30 40 50 60 70 80
km×1.000 15 30 45 60 75 90 105 120
Motorkühlmittel *6
Batteriezustand I I I I I I I I
Alle elektrischen Systeme I I I I
Bremsleitungen, Schläuche und deren Anschlüsse I I I I I I I I
Bremspedal, Kupplungspedal (ausstattungsabhängig) I I I I
Feststellbremse I I I I I I I I
Brems-/Kupplungsflüssigkeit
IIII
Bremsscheiben und Bremsklötze I I I I I I I I
Bremstrommeln und Bremsbacken IIII
(ausstattungsabhängig)
Erstmalig nach 90.000 km bzw. nach 60 Monaten wechseln,
danach alle 40.000 km bzw. alle 24 Monate *7

Wartung
12
7

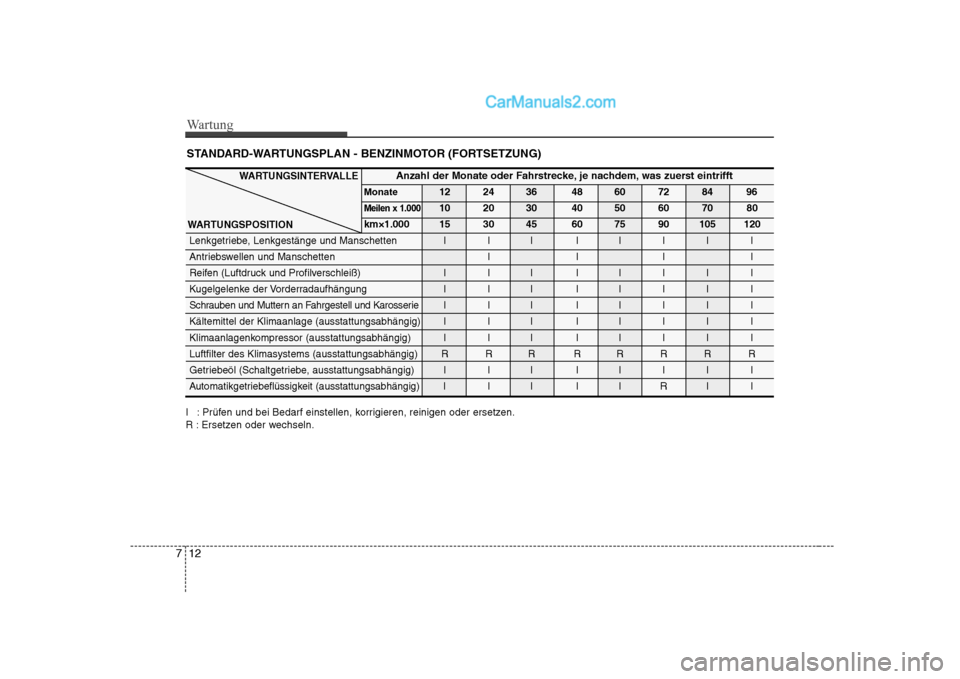

STANDARD-WARTUNGSPLAN - BENZINMOTOR (FORTSETZUNG)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate
12 24 36 48 60 72 84 96
Meilen x 1.00010 20 30 40 50 60 70 80
km×1.000 15 30 45 60 75 90 105 120
Lenkgetriebe, Lenkgestänge und Manschetten I I I I I I I I
Antriebswellen und Manschetten I I I I
Reifen (Luftdruck und Profilverschleiß) I I I I I I I I
Kugelgelenke der Vorderradaufhängung I I I I I I I I
Schrauben und Muttern an Fahrgestell und Karosserie I I I I I I I I
Kältemittel der Klimaanlage (ausstattungsabhängig) I I I I I I I I
Klimaanlagenkompressor (ausstattungsabhängig) I I I I I I I I
Luftfilter des Klimasystems (ausstattungsabhängig) R R R R R R R R
Getriebeöl (Schaltgetriebe, ausstattungsabhängig) I I I I I I I I
Automatikgetriebeflüssigkeit (ausstattungsabhängig)
III IIRI I
WARTUNGSINTERVALLE
WARTUNGSPOSITION

713
Wartung

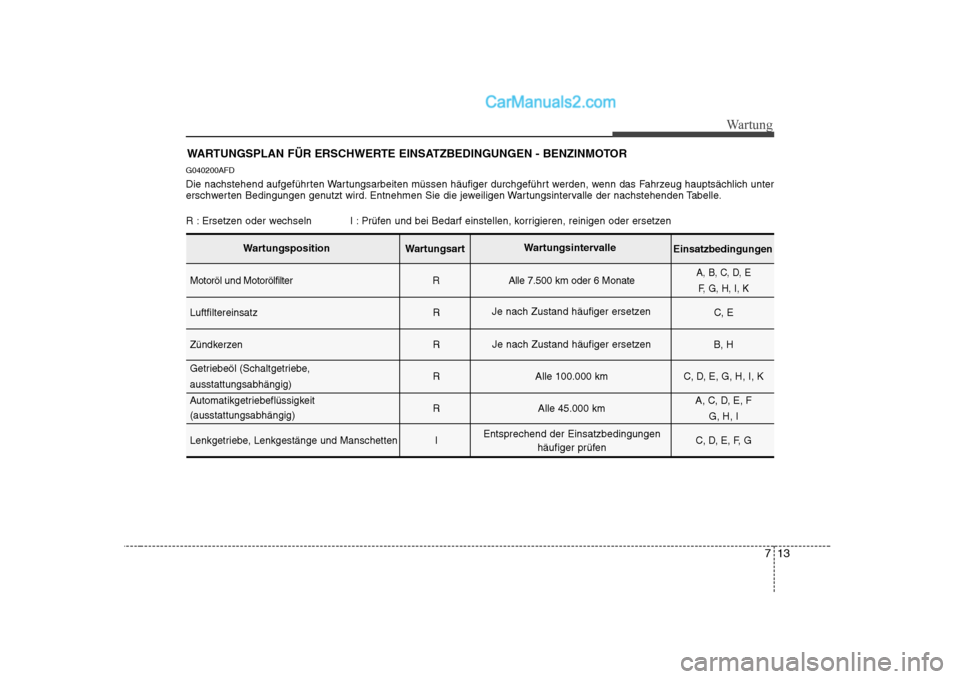

WARTUNGSPLAN FÜR ERSCHWERTE EINSATZBEDINGUNGEN - BENZINMOTOR
G040200AFD
Die nachstehend aufgeführten Wartungsarbeiten müssen häufiger durchgeführt werden, wenn das Fahrzeug hauptsächlich unter
erschwerten Bedingungen genutzt wird. Entnehmen Sie die jeweiligen Wartungsintervalle der nachstehenden Tabelle.
R : Ersetzen oder wechseln I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen
Motoröl und Motorölfilter R Alle 7.500 km oder 6 MonateA, B, C, D, E
F, G, H, I, K
Luftfiltereinsatz R C, E
Zündkerzen R B, H
Getriebeöl (Schaltgetriebe, R Alle 100.000 km C, D, E, G, H, I, K
ausstattungsabhängig)
Automatikgetriebeflüssigkeit R Alle 45.000 km A, C, D, E, F
(ausstattungsabhängig) G, H, I
Lenkgetriebe, Lenkgestänge und Manschetten I C, D, E, F, G
Wartungsposition
WartungsartWartungsintervalle
Einsatzbedingungen
Je nach Zustand häufiger ersetzen
Entsprechend der Einsatzbedingungen häufiger prüfen
Je nach Zustand häufiger ersetzen

Wartung
14
7

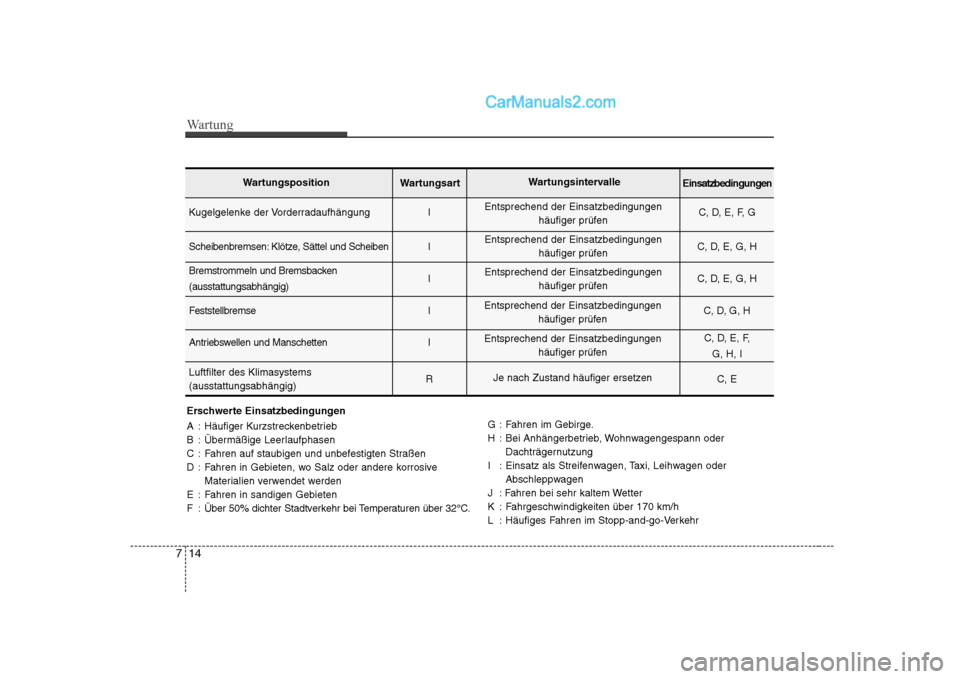

Erschwerte Einsatzbedingungen
A : Häufiger Kurzstreckenbetrieb
B : Übermäßige Leerlaufphasen
C : Fahren auf staubigen und unbefestigten Straßen
D : Fahren in Gebieten, wo Salz oder andere korrosive
Materialien verwendet werden
E : Fahren in sandigen Gebieten
F : Über 50% dichter Stadtverkehr bei Temperaturen über 32°C. G : Fahren im Gebirge.
H : Bei Anhängerbetrieb, Wohnwagengespann oder
Dachträgernutzung
I : Einsatz als Streifenwagen, Taxi, Leihwagen oder Abschleppwagen
J : Fahren bei sehr kaltem Wetter
K : Fahrgeschwindigkeiten über 170 km/h
L : Häufiges Fahren im Stopp-and-go-Verkehr
Kugelgelenke der Vorderradaufhängung I C, D, E, F, G
Scheibenbremsen: Klötze, Sättel und Scheiben I C, D, E, G, H
Bremstrommeln und Bremsbacken I C, D, E, G, H
(ausstattungsabhängig)
Feststellbremse I C, D, G, H
Antriebswellen und Manschetten I C, D, E, F,
G, H, I
Luftfilter des Klimasystems (ausstattungsabhängig) RC
, E
Wartungsposition
WartungsartWartungsintervalle
Einsatzbedingungen
Entsprechend der Einsatzbedingungen häufiger prüfen
Entsprechend der Einsatzbedingungen häufiger prüfen
Entsprechend der Einsatzbedingungen häufiger prüfen
Entsprechend der Einsatzbedingungen häufiger prüfen
Je nach Zustand häufiger ersetzen
Entsprechend der Einsatzbedingungen häufiger prüfen

715
Wartung

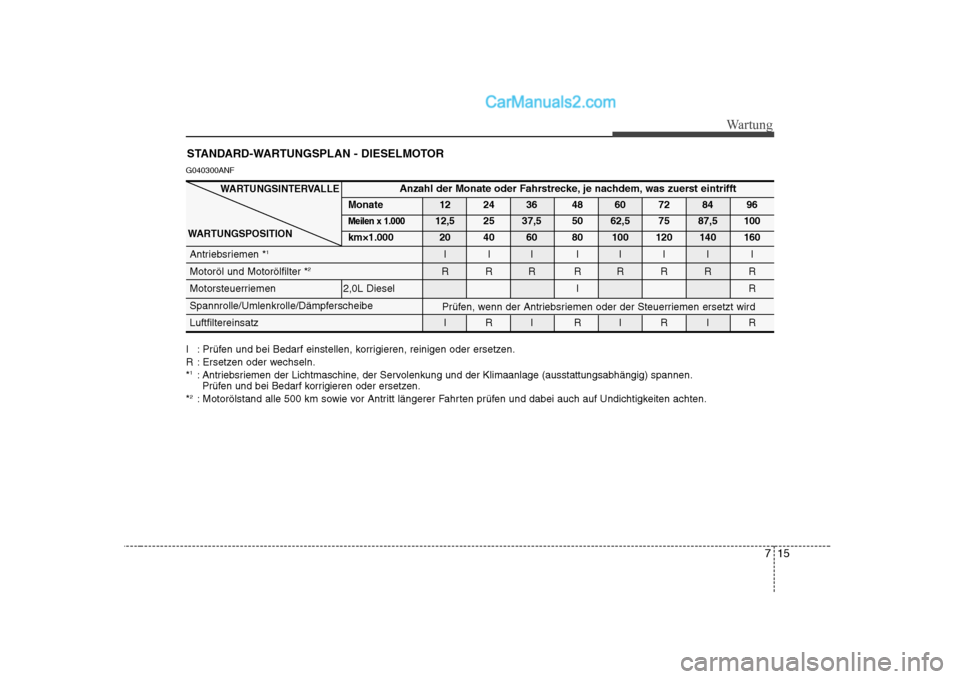

STANDARD-WARTUNGSPLAN - DIESELMOTOR
G040300ANF
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate 12 24 36 48 60 72 84 96
Meilen x 1.00012,5 25 37,5 50 62,5 75 87,5 100
km×1.000 20 40 60 80 100 120 140 160
Antriebsriemen * 1
III IIIII
Motoröl und Motorölfilter * 2
RRR RRRRR
Motorsteuerriemen 2,0L Diesel IR
Spannrolle/Umlenkrolle/Dämpferscheibe Luftfiltereinsatz I R I R I R I R
Prüfen, wenn der Antriebsriemen oder der Steuerriemen ersetzt wird
WARTUNGSINTERVALLE
WARTUNGSPOSITION
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.* 1
: Antriebsriemen der Lichtmaschine, der Servolenkung und der Klimaanlage (ausstattungsabhängig) spannen.
Prüfen und bei Bedarf korrigieren oder ersetzen.
* 2
: Motorölstand alle 500 km sowie vor Antritt längerer Fahrten prüfen und dabei auch auf Undichtigkeiten achten.

Wartung
16
7

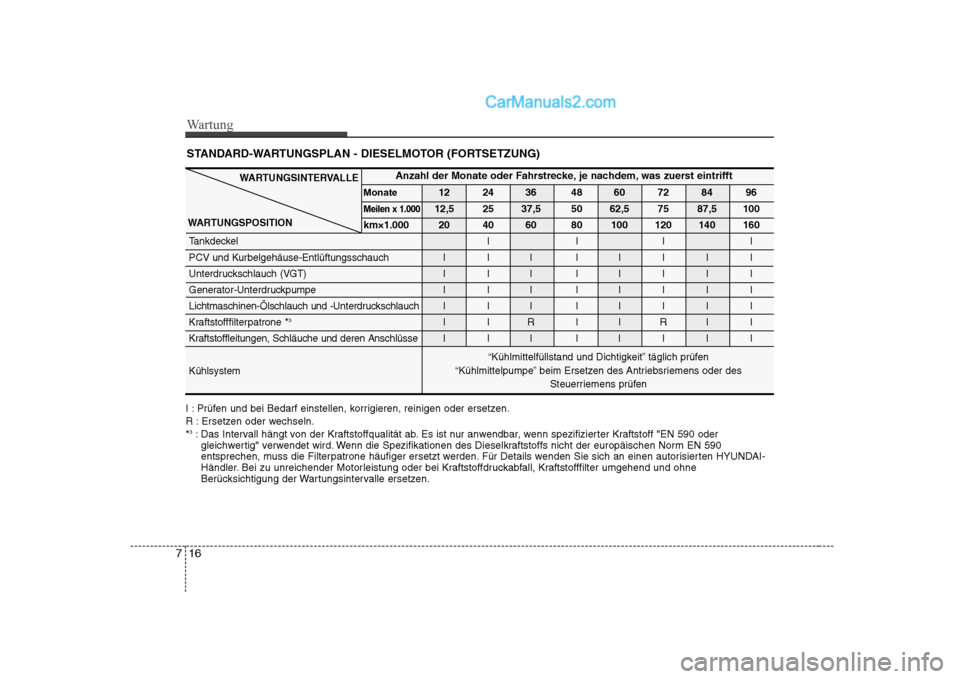

STANDARD-WARTUNGSPLAN - DIESELMOTOR (FORTSETZUNG)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.* 3
: Das Intervall hängt von der Kraftstoffqualität ab. Es ist nur anwendbar, wenn spezifizierter Kraftstoff "EN 590 oder
gleichwertig" verwendet wird. Wenn die Spezifikationen des Dieselkraftstoffs nicht der europäischen Norm EN 590
entsprechen, muss die Filterpatrone häufiger ersetzt werden. Für Details wenden Sie sich an einen autorisierten HYUNDAI-
Händler. Bei zu unreichender Motorleistung oder bei Kraftstoffdruckabfall, Kraftstofffilter umgehend und ohne
Berücksichtigung der Wartungsintervalle ersetzen.
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate
12 24 36 48 60 72 84 96
Meilen x 1.00012,5 25 37,5 50 62,5 75 87,5 100
km×1.000 20 40 60 80 100 120 140 160
Tankdeckel I I I I
PCV und Kurbelgehäuse-Entlüftungsschauch I I I I I I I I
Unterdruckschlauch (VGT) I I I I I I I I
Generator-Unterdruckpumpe I I I I I I I I
Lichtmaschinen-Ölschlauch und -Unterdruckschlauch I I I I I I I I
Kraftstofffilterpatrone *
3IIRIIRII
Kraftstoffleitungen, Schläuche und deren Anschlüsse I I I I I I I I Kühlsystem
WARTUNGSINTERVALLE
WARTUNGSPOSITION
“Kühlmittelfüllstand und Dichtigkeit” täglich prüfen
“Kühlmittelpumpe” beim Ersetzen des Antriebsriemens oder des
Steuerriemens prüfen
