Hyundai Sonata 2008 Betriebsanleitung (in German)

767
Wartung
G220101ANF

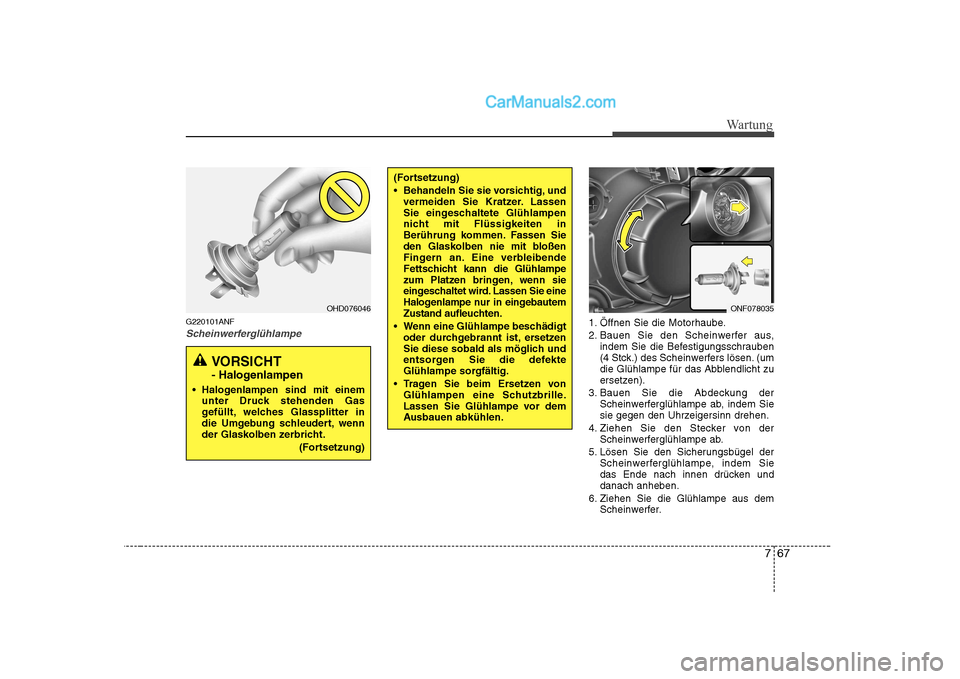

Scheinwerferglühlampe1. Öffnen Sie die Motorhaube.
2. Bauen Sie den Scheinwerfer aus,indem Sie die Befestigungsschrauben
(4 Stck.) des Scheinwerfers lösen. (um
die Glühlampe für das Abblendlicht zu
ersetzen).
3. Bauen Sie die Abdeckung der Scheinwerferglühlampe ab, indem Sie
sie gegen den Uhrzeigersinn drehen.
4. Ziehen Sie den Stecker von der Scheinwerferglühlampe ab.
5. Lösen Sie den Sicherungsbügel der Scheinwerferglühlampe, indem Sie
das Ende nach innen drücken unddanach anheben.
6. Ziehen Sie die Glühlampe aus dem Scheinwerfer.
(Fortsetzung)
Behandeln Sie sie vorsichtig, undvermeiden Sie Kratzer. Lassen
Sie eingeschaltete Glühlampen
nicht mit Flüssigkeiten in
Berührung kommen. Fassen Sie
den Glaskolben nie mit bloßen
Fingern an. Eine verbleibende
Fettschicht kann die Glühlampe
zum Platzen bringen, wenn sie
eingeschaltet wird. Lassen Sie eine
Halogenlampe nur in eingebautem
Zustand aufleuchten.
Wenn eine Glühlampe beschädigt oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich und
entsorgen Sie die defekte
Glühlampe sorgfältig.
Tragen Sie beim Ersetzen von Glühlampen eine Schutzbrille.
Lassen Sie Glühlampe vor dem
Ausbauen abkühlen.
VORSICHT -
Halogenlampen
Halogenlampen sind mit einemunter Druck stehenden Gas
gefüllt, welches Glassplitter in
die Umgebung schleudert, wenn
der Glaskolben zerbricht.
(Fortsetzung)
OHD076046ONF078035

Wartung
68
7

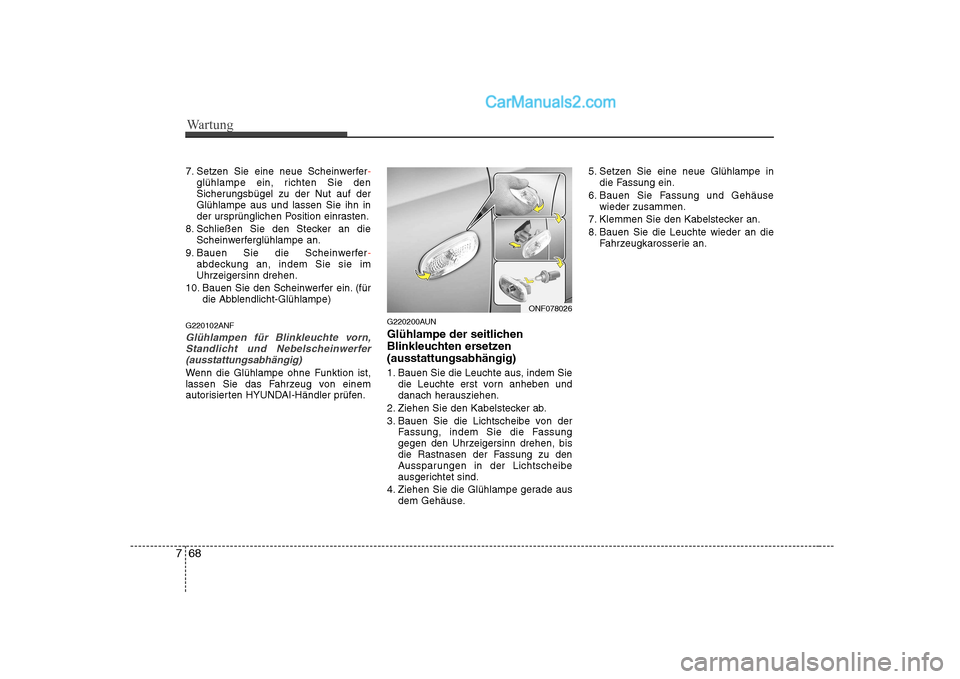

7. Setzen Sie eine neue Scheinwerfer-glühlampe ein, richten Sie den
Sicherungsbügel zu der Nut auf derGlühlampe aus und lassen Sie ihn in
der ursprünglichen Position einrasten.
8. Schließen Sie den Stecker an die Scheinwerferglühlampe an.
9. Bauen Sie die Scheinwerfer
-abdeckung an, indem Sie sie im
Uhrzeigersinn drehen.
10. Bauen Sie den Scheinwerfer ein. (für die Abblendlicht-Glühlampe)
G220102ANF
Glühlampen für Blinkleuchte vorn, Standlicht und Nebelscheinwerfer(ausstattungsabhängig)
Wenn die Glühlampe ohne Funktion ist,
lassen Sie das Fahrzeug von einem
autorisierten HYUNDAI-Händler prüfen. G220200AUN
Glühlampe der seitlichen
Blinkleuchten ersetzen(ausstattungsabhängig)
1. Bauen Sie die Leuchte aus, indem Sie
die Leuchte erst vorn anheben und
danach herausziehen.
2. Ziehen Sie den Kabelstecker ab.
3. Bauen Sie die Lichtscheibe von der Fassung, indem Sie die Fassung
gegen den Uhrzeigersinn drehen, bis
die Rastnasen der Fassung zu den
Aussparungen in der Lichtscheibe
ausgerichtet sind.
4. Ziehen Sie die Glühlampe gerade aus dem Gehäuse. 5. Setzen Sie eine neue Glühlampe in
die Fassung ein.
6. Bauen Sie Fassung und Gehäuse wieder zusammen.
7. Klemmen Sie den Kabelstecker an.
8. Bauen Sie die Leuchte wieder an die Fahrzeugkarosserie an.
ONF078026

769
Wartung

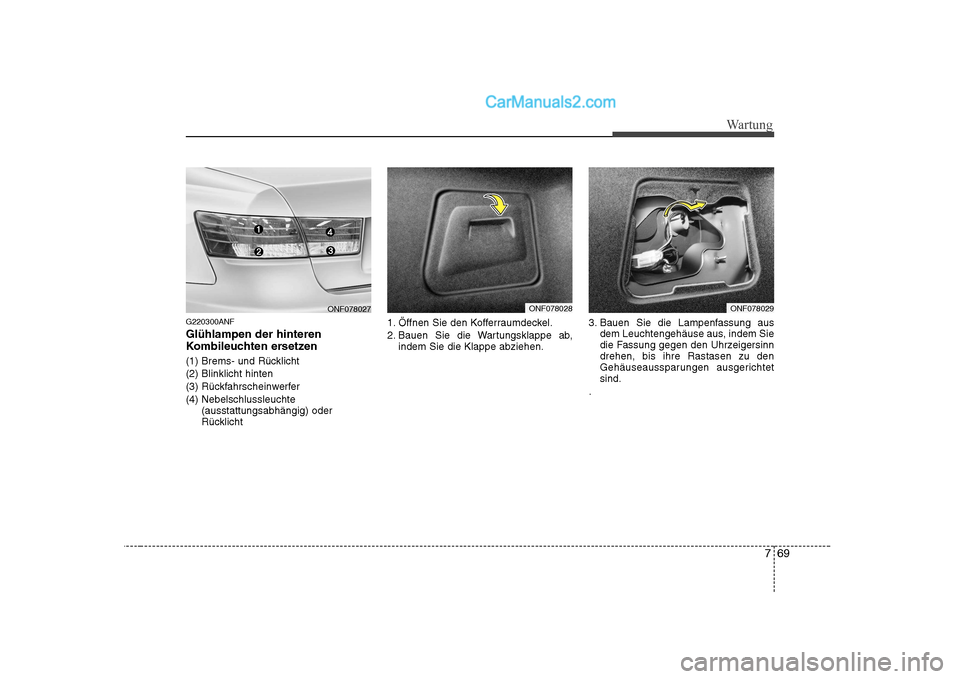

G220300ANF Glühlampen der hinteren
Kombileuchten ersetzen
(1) Brems- und Rücklicht (2) Blinklicht hinten
(3) Rückfahrscheinwerfer(4) Nebelschlussleuchte(ausstattungsabhängig) oder
Rücklicht 1. Öffnen Sie den Kofferraumdeckel.
2. Bauen Sie die Wartungsklappe ab,
indem Sie die Klappe abziehen. 3. Bauen Sie die Lampenfassung aus
dem Leuchtengehäuse aus, indem Sie
die Fassung gegen den Uhrzeigersinndrehen, bis ihre Rastasen zu den
Gehäuseaussparungen ausgerichtetsind.
.
ONF078027ONF078028ONF078029

Wartung
70
7

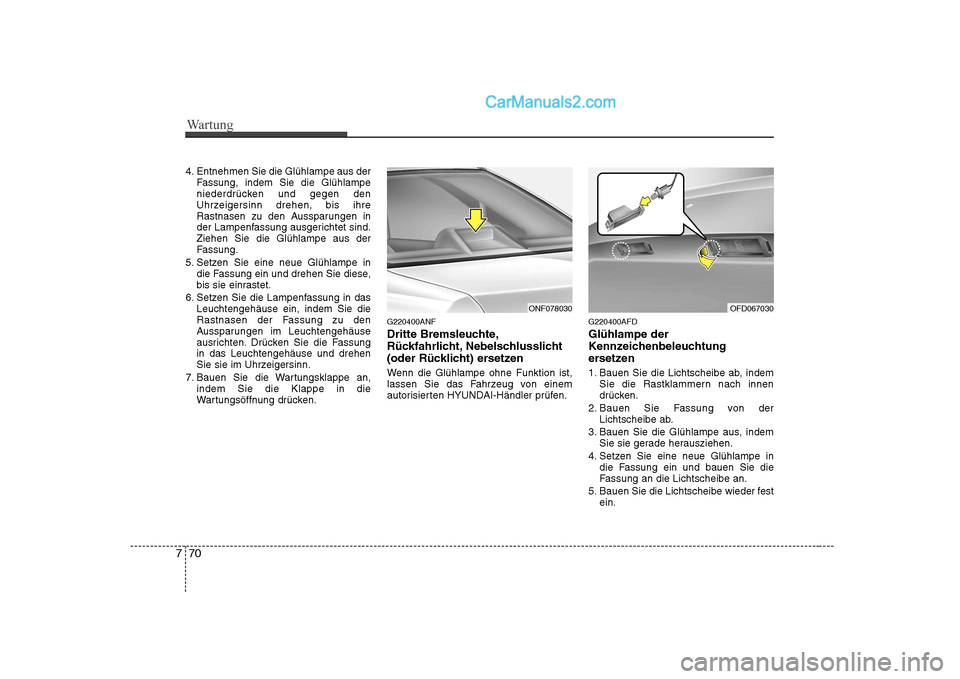

4. Entnehmen Sie die Glühlampe aus der
Fassung, indem Sie die Glühlampe
niederdrücken und gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Aussparungen in
der Lampenfassung ausgerichtet sind.Ziehen Sie die Glühlampe aus der
Fassung.
5. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie diese,
bis sie einrastet.
6. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die
Rastnasen der Fassung zu den
Aussparungen im Leuchtengehäuse
ausrichten. Drücken Sie die Fassungin das Leuchtengehäuse und drehen
Sie sie im Uhrzeigersinn.
7. Bauen Sie die Wartungsklappe an, indem Sie die Klappe in die
Wartungsöffnung drücken. G220400ANF
Dritte Bremsleuchte,
Rückfahrlicht, Nebelschlusslicht
(oder Rücklicht) ersetzen
Wenn die Glühlampe ohne Funktion ist,
lassen Sie das Fahrzeug von einem
autorisierten HYUNDAI-Händler prüfen.
G220400AFD Glühlampe der
Kennzeichenbeleuchtung
ersetzen
1. Bauen Sie die Lichtscheibe ab, indem
Sie die Rastklammern nach innen
drücken.
2. Bauen Sie Fassung von der Lichtscheibe ab.
3. Bauen Sie die Glühlampe aus, indem Sie sie gerade herausziehen.
4. Setzen Sie eine neue Glühlampe in die Fassung ein und bauen Sie die
Fassung an die Lichtscheibe an.
5. Bauen Sie die Lichtscheibe wieder fest ein.
OFD067030ONF078030

771
Wartung

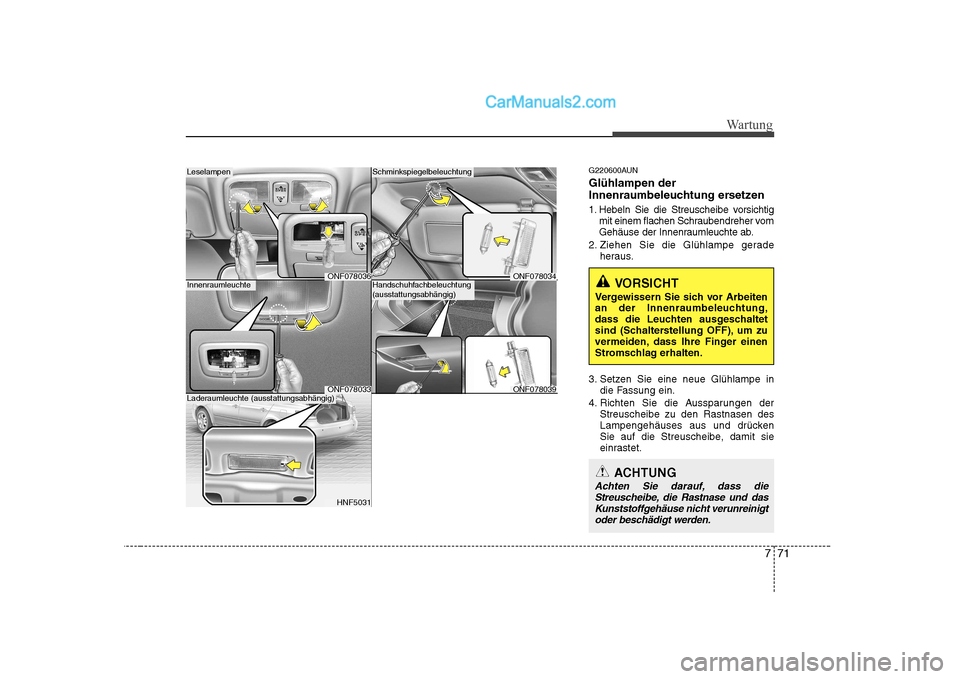

G220600AUN Glühlampen der
Innenraumbeleuchtung ersetzen
1. Hebeln Sie die Streuscheibe vorsichtigmit einem flachen Schraubendreher vom
Gehäuse der Innenraumleuchte ab.
2. Ziehen Sie die Glühlampe gerade heraus.
3. Setzen Sie eine neue Glühlampe in die Fassung ein.
4. Richten Sie die Aussparungen der Streuscheibe zu den Rastnasen des
Lampengehäuses aus und drücken
Sie auf die Streuscheibe, damit sie
einrastet.
VORSICHT
Vergewissern Sie sich vor Arbeiten
an der Innenraumbeleuchtung,
dass die Leuchten ausgeschaltet
sind (Schalterstellung OFF), um zu
vermeiden, dass Ihre Finger einen
Stromschlag erhalten.
ACHTUNG
Achten Sie darauf, dass die Streuscheibe, die Rastnase und dasKunststoffgehäuse nicht verunreinigt oder beschädigt werden.
Leselampen
Innenraumleuchte
Schminkspiegelbeleuchtung
ONF078039
Handschuhfachbeleuchtung (ausstattungsabhängig)
HNF5031
Laderaumleuchte (ausstattungsabhängig)
ONF078036
ONF078033
ONF078034

Wartung
72
7

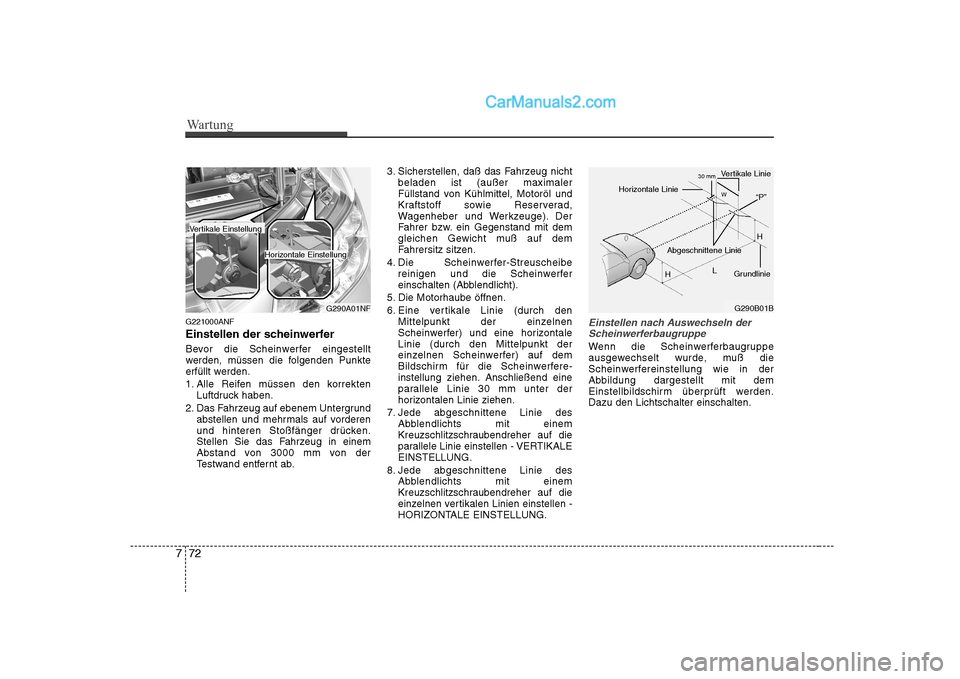

G221000ANF
Einstellen der scheinwerfer
Bevor die Scheinwerfer eingestellt
werden, müssen die folgenden Punkte
erfüllt werden.
1. Alle Reifen müssen den korrekten
Luftdruck haben.
2. Das Fahrzeug auf ebenem Untergrund abstellen und mehrmals auf vorderen
und hinteren Stoßfänger drücken.
Stellen Sie das Fahrzeug in einem
Abstand von 3000 mm von der
Testwand entfernt ab. 3. Sicherstellen, daß das Fahrzeug nicht
beladen ist (außer maximaler
Füllstand von Kühlmittel, Motoröl und
Kraftstoff sowie Reserverad,
Wagenheber und Werkzeuge). Der
Fahrer bzw. ein Gegenstand mit dem
gleichen Gewicht muß auf dem
Fahrersitz sitzen.
4. Die Scheinwerfer-Streuscheibe reinigen und die Scheinwerfer
einschalten (Abblendlicht).
5. Die Motorhaube öffnen.
6. Eine vertikale Linie (durch den Mittelpunkt der einzelnen
Scheinwerfer) und eine horizontaleLinie (durch den Mittelpunkt der
einzelnen Scheinwerfer) auf dem
Bildschirm für die Scheinwerfere-
instellung ziehen. Anschließend eine
parallele Linie 30 mm unter der
horizontalen Linie ziehen.
7. Jede abgeschnittene Linie des Abblendlichts mit einem
Kreuzschlitzschraubendreher auf die
parallele Linie einstellen - VERTIKALEEINSTELLUNG.
8. Jede abgeschnittene Linie des Abblendlichts mit einem
Kreuzschlitzschraubendreher auf die
einzelnen vertikalen Linien einstellen -
HORIZONTALE EINSTELLUNG.Einstellen nach Auswechseln der
Scheinwerferbaugruppe
Wenn die Scheinwerferbaugruppe
ausgewechselt wurde, muß die
Scheinwerfereinstellung wie in der
Abbildung dargestellt mit dem
Einstellbildschirm überprüft werden.Dazu den Lichtschalter einschalten.
G290A01NF
Vertikale Einstellung
Horizontale Einstellung
G290B01B
Horizontale Linie
Vertikale Linie
“P”
H
H L
Abgeschnittene Linie
Grundlinie
30 mm
W

773
Wartung
1. Die Scheinwerfer so einstellen, daßdie Hauptachse des Lichts parallel zur
Mittellinie der Karosserie und auf
Punkt "P" in der Abbildung
ausgerichtet ist.
2. Die gepunkteten Linien in der Abbildung geben den Mittelpunkt der
Scheinwerfer an.
"H": 687 mm
Horizontale Mittellinie der Scheinwerfer
vom Boden
"W": 1.308 mm
Abstand zwischen den einzelnen
Scheinwerfer-Mittelpunkten
"L": 3.000 mm
Abstand zwischen den Scheinwerfern
und der Wand, an der die Scheinwerfer

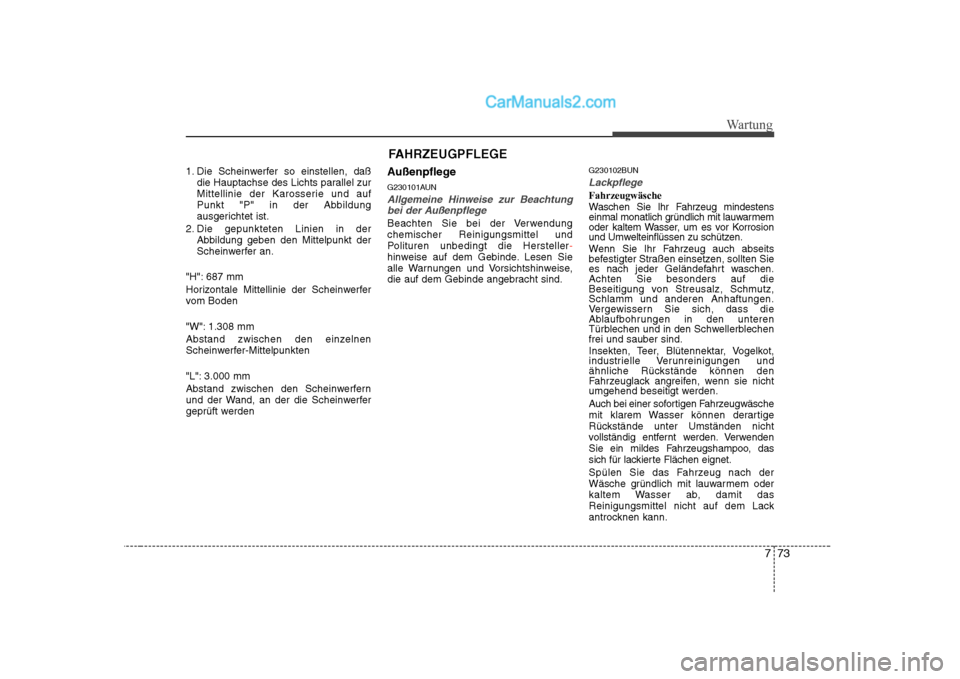

geprüft werden Außenpflege
G230101AUN
Allgemeine Hinweise zur Beachtung
bei der Außenpflege
Beachten Sie bei der Verwendung chemischer Reinigungsmittel und
Polituren unbedingt die Hersteller
-hinweise auf dem Gebinde. Lesen Sie
alle Warnungen und Vorsichtshinweise,
die auf dem Gebinde angebracht sind. G230102BUN
Lackpflege
Fahrzeugwäsche
Waschen Sie Ihr Fahrzeug mindestens
einmal monatlich gründlich mit lauwarmem
oder kaltem Wasser, um es vor Korrosion
und Umwelteinflüssen zu schützen.
Wenn Sie Ihr Fahrzeug auch abseits
befestigter Straßen einsetzen, sollten Sie
es nach jeder Geländefahrt waschen.Achten Sie besonders auf die
Beseitigung von Streusalz, Schmutz,Schlamm und anderen Anhaftungen.
Vergewissern Sie sich, dass die
Ablaufbohrungen in den unteren
Türblechen und in den Schwellerblechenfrei und sauber sind.
Insekten, Teer, Blütennektar, Vogelkot,
industrielle Verunreinigungen und
ähnliche Rückstände können den
Fahrzeuglack angreifen, wenn sie nicht
umgehend beseitigt werden.
Auch bei einer sofortigen Fahrzeugwäsche
mit klarem Wasser können derartige
Rückstände unter Umständen nicht
vollständig entfernt werden. Verwenden
Sie ein mildes Fahrzeugshampoo, das
sich für lackierte Flächen eignet.
Spülen Sie das Fahrzeug nach der
Wäsche gründlich mit lauwarmem oder
kaltem Wasser ab, damit das
Reinigungsmittel nicht auf dem Lack
antrocknen kann.
FAHRZEUGPFLEGE

Wartung
74
7

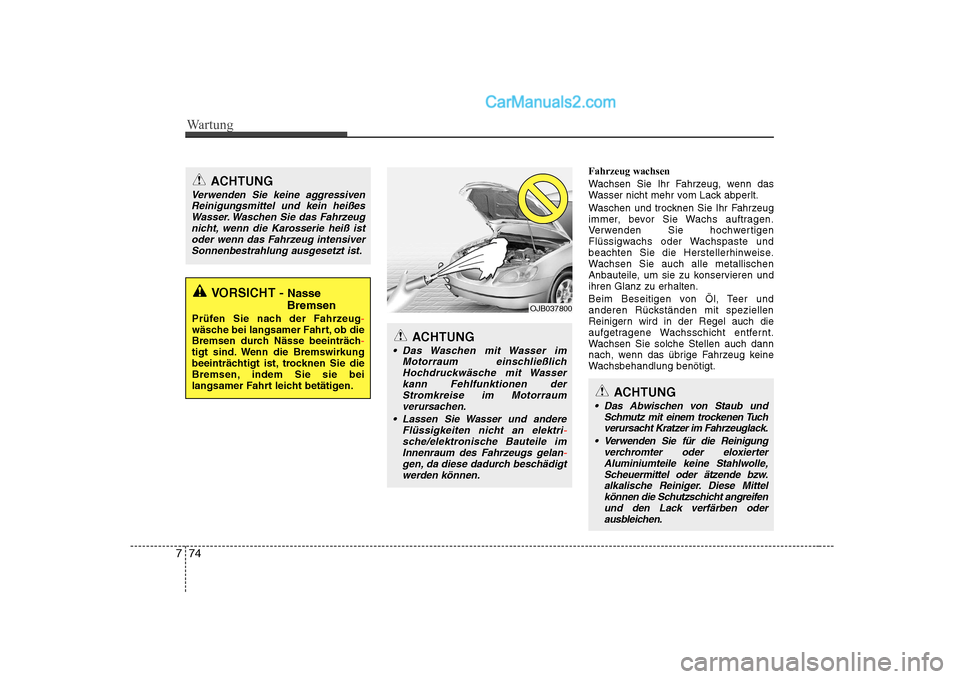

Fahrzeug wachsen
Wachsen Sie Ihr Fahrzeug, wenn das
Wasser nicht mehr vom Lack abperlt.
Waschen und trocknen Sie Ihr Fahrzeug
immer, bevor Sie Wachs auftragen.
Verwenden Sie hochwertigen
Flüssigwachs oder Wachspaste und
beachten Sie die Herstellerhinweise.
Wachsen Sie auch alle metallischen
Anbauteile, um sie zu konservieren undihren Glanz zu erhalten.
Beim Beseitigen von Öl, Teer und
anderen Rückständen mit speziellen
Reinigern wird in der Regel auch die
aufgetragene Wachsschicht entfernt.
Wachsen Sie solche Stellen auch dann
nach, wenn das übrige Fahrzeug keine
Wachsbehandlung benötigt.
ACHTUNG
Das Abwischen von Staub und
Schmutz mit einem trockenen Tuch
verursacht Kratzer im Fahrzeuglack.
Verwenden Sie für die Reinigung verchromter oder eloxierterAluminiumteile keine Stahlwolle,
Scheuermittel oder ätzende bzw.alkalische Reiniger. Diese Mittel können die Schutzschicht angreifenund den Lack verfärben oder ausbleichen.
VORSICHT - Nasse
Bremsen
Prüfen Sie nach der Fahrzeug
-wäsche bei langsamer Fahrt, ob die
Bremsen durch Nässe beeinträch-tigt sind. Wenn die Bremswirkung
beeinträchtigt ist, trocknen Sie die
Bremsen, indem Sie sie bei
langsamer Fahrt leicht betätigen.
ACHTUNG
Verwenden Sie keine aggressiven Reinigungsmittel und kein heißesWasser. Waschen Sie das Fahrzeug nicht, wenn die Karosserie heiß ist
oder wenn das Fahrzeug intensiverSonnenbestrahlung ausgesetzt ist.
ACHTUNG
Das Waschen mit Wasser im Motorraum einschließlichHochdruckwäsche mit Wasserkann Fehlfunktionen der
Stromkreise im Motorraumverursachen.
Lassen Sie Wasser und andere Flüssigkeiten nicht an elektri
-sche/elektronische Bauteile imInnenraum des Fahrzeugs gelan-gen, da diese dadurch beschädigtwerden können.
OJB037800

775
Wartung
G230103AUN
Lackschäden ausbessern
Tiefe Kratzer und Steinschläge im Lack
müssen umgehend behoben werden.Ungeschütztes Metall setzt schnell Rost
an. Kostspielige Instandsetzungen
können die Folge sein.
✽✽ANMERKUNG
Wenn Karosserie- oder Blecharbeiten
an Ihrem Fahrzeug notwendig werden,achten Sie darauf, dass instand gesetzte
oder ersetzte Bauteile mit Rostschutz
-mitteln behandelt werden.
G230104AUN

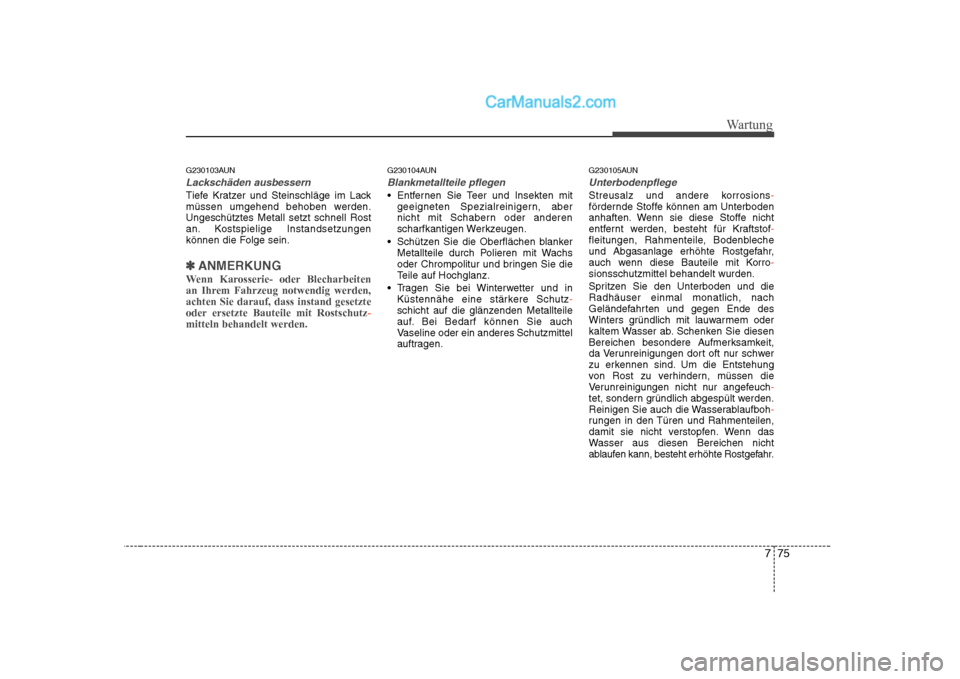

Blankmetallteile pflegen
Entfernen Sie Teer und Insekten mit geeigneten Spezialreinigern, aber
nicht mit Schabern oder anderen
scharfkantigen Werkzeugen.
Schützen Sie die Oberflächen blanker Metallteile durch Polieren mit Wachs
oder Chrompolitur und bringen Sie die
Teile auf Hochglanz.
Tragen Sie bei Winterwetter und in Küstennähe eine stärkere Schutz
-schicht auf die glänzenden Metallteile
auf. Bei Bedarf können Sie auch
Vaseline oder ein anderes Schutzmittel
auftragen. G230105AUN
Unterbodenpflege
Streusalz und andere korrosions-fördernde Stoffe können am Unterboden
anhaften. Wenn sie diese Stoffe nicht
entfernt werden, besteht für Kraftstof
-fleitungen, Rahmenteile, Bodenbleche
und Abgasanlage erhöhte Rostgefahr,
auch wenn diese Bauteile mit Korro
-sionsschutzmittel behandelt wurden.
Spritzen Sie den Unterboden und die Radhäuser einmal monatlich, nach
Geländefahrten und gegen Ende des
Winters gründlich mit lauwarmem oder
kaltem Wasser ab. Schenken Sie diesen
Bereichen besondere Aufmerksamkeit,
da Verunreinigungen dort oft nur schwer
zu erkennen sind. Um die Entstehung
von Rost zu verhindern, müssen die
Verunreinigungen nicht nur angefeuch
-tet, sondern gründlich abgespült werden.
Reinigen Sie auch die Wasserablaufboh-rungen in den Türen und Rahmenteilen,
damit sie nicht verstopfen. Wenn das
Wasser aus diesen Bereichen nicht
ablaufen kann, besteht erhöhte Rostgefahr.

Wartung
76
7
G230106AUN

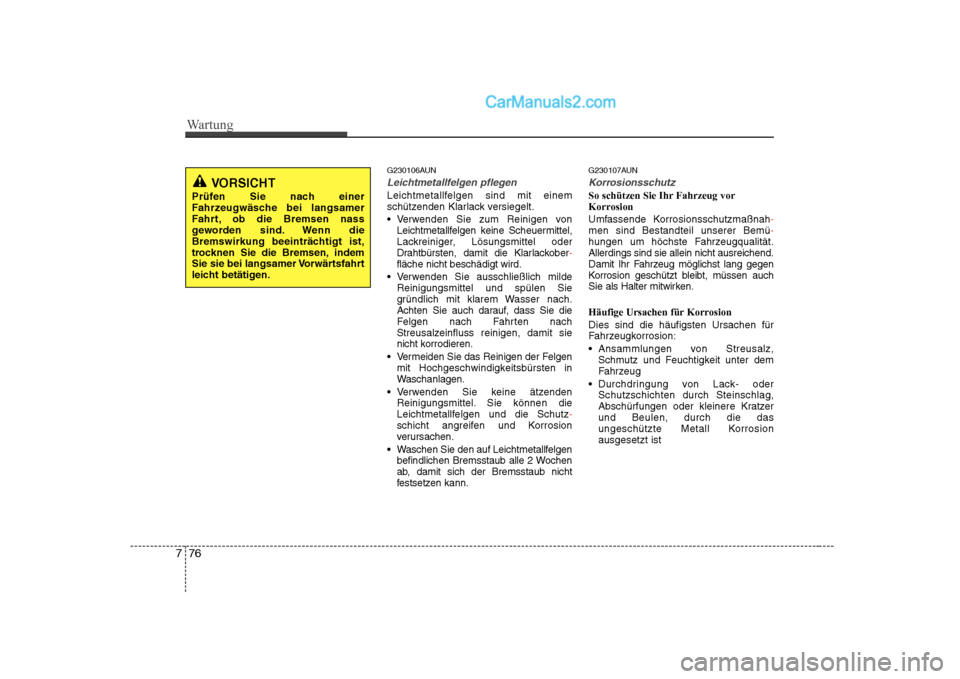

Leichtmetallfelgen pflegen
Leichtmetallfelgen sind mit einem
schützenden Klarlack versiegelt.
Verwenden Sie zum Reinigen von
Leichtmetallfelgen keine Scheuermittel,
Lackreiniger, Lösungsmittel oder
Drahtbürsten, damit die Klarlackober
-fläche nicht beschädigt wird.
Verwenden Sie ausschließlich milde Reinigungsmittel und spülen Sie
gründlich mit klarem Wasser nach.
Achten Sie auch darauf, dass Sie die
Felgen nach Fahrten nach
Streusalzeinfluss reinigen, damit sie
nicht korrodieren.
Vermeiden Sie das Reinigen der Felgen mit Hochgeschwindigkeitsbürsten in
Waschanlagen.
Verwenden Sie keine ätzenden Reinigungsmittel. Sie können die
Leichtmetallfelgen und die Schutz
-schicht angreifen und Korrosion
verursachen.
Waschen Sie den auf Leichtmetallfelgen befindlichen Bremsstaub alle 2 Wochen
ab, damit sich der Bremsstaub nicht
festsetzen kann. G230107AUN
Korrosionsschutz
So schützen Sie Ihr Fahrzeug vor
Korrosion
Umfassende Korrosionsschutzmaßnah
-men sind Bestandteil unserer Bemü-hungen um höchste Fahrzeugqualität. Allerdings sind sie allein nicht ausreichend.
Damit Ihr Fahrzeug möglichst lang gegen
Korrosion geschützt bleibt, müssen auch
Sie als Halter mitwirken.
Häufige Ursachen für Korrosion Dies sind die häufigsten Ursachen für
Fahrzeugkorrosion:

Schmutz und Feuchtigkeit unter dem
Fahrzeug
Schutzschichten durch Steinschlag,
Abschürfungen oder kleinere Kratzerund Beulen, durch die das
ungeschützte Metall Korrosionausgesetzt ist
VORSICHT
Prüfen Sie nach einer
Fahrzeugwäsche bei langsamer
Fahrt, ob die Bremsen nass
geworden sind. Wenn die
Bremswirkung beeinträchtigt ist,
trocknen Sie die Bremsen, indem
Sie sie bei langsamer Vorwärtsfahrt
leicht betätigen.
