Hyundai Sonata 2011 Инструкция по эксплуатации (in Russian)

Техническое обслуживание
8
7

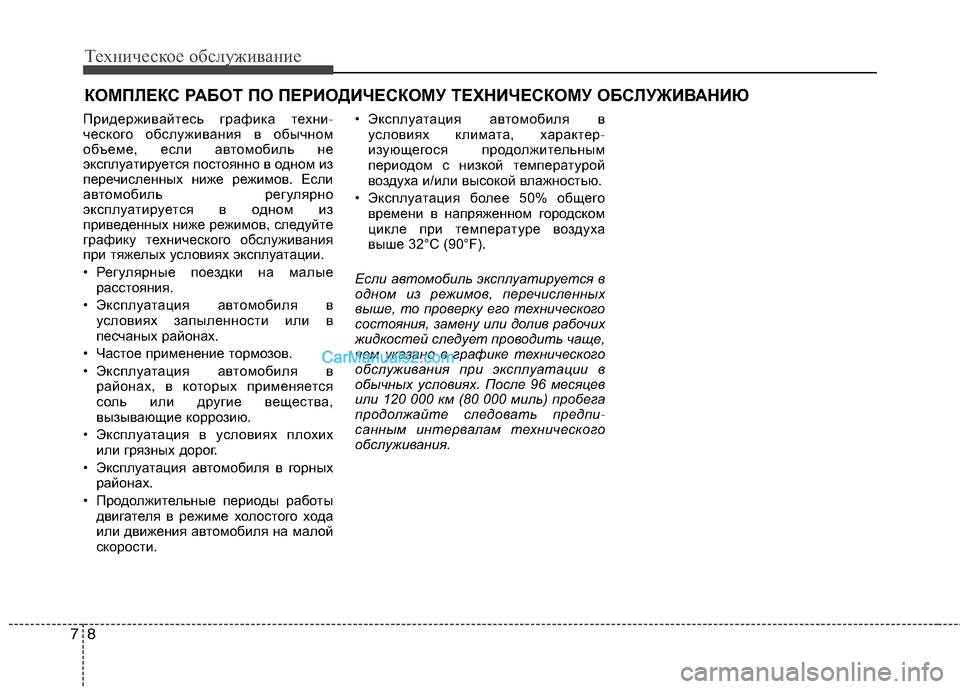

КОМПЛЕКС РАБОТ ПО ПЕРИОДИЧЕСКОМУ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
Придерживайтесь графика техни
-ческого обслуживания в обычном
объеме, если автомобиль не
эксплуатируется постоянно в одном из
перечисленных ниже режимов. Если
автомобиль регулярно
эксплуатируется в одном из
приведенных ниже режимов, следуйте
графику технического обслуживания
при тяжелых условиях эксплуатации.
• Регулярные поездки на малые расстояния.
• Эксплуатация автомобиля в условиях запыленности или в
песчаных районах.
• Частое применение тормозов.
• Эксплуатация автомобиля в районах, в которых применяется
соль или другие вещества,
вызывающие коррозию.
• Эксплуатация в условиях плохих или грязных дорог.
• Эксплуатация автомобиля в горных районах.
• Продолжительные периоды работы двигателя в режиме холостого хода
или движения автомобиля на малой
скорости. • Эксплуатация автомобиля в
условиях климата, характер-изующегося продолжительным
периодом с низкой температурой
воздуха и/или высокой влажностью.
• Эксплуатация более 50% общего времени в напряженном городском
цикле при температуре воздуха
выше 32°C (90°F).
Если автомобиль эксплуатируется в
одном из режимов, перечисленных
выше, то проверку его технического
состояния, замену или долив рабочих
жидкостей следует проводить чаще,
чем указано в графике технического
обслуживания при эксплуатации в
обычных условиях. После 96 месяцев
или 120 000 км (80 000 миль) пробега
продолжайте следовать предпи
-санным интервалам технического
обслуживания.

79
Техническое обслуживание
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
* 1
: Отрегулировать генератор переменного тока, рулевой м еханизм с гидроусилителем (и приводной ремень водяного насоса), а также
приводной ремень кондиционера воздуха (при наличии).
Проверить, после чего, при необходимости, отремонтировать или заменить.
* 2
: Проверка уровня масла в двигателе и отсутствия утечек чер ез каждые 500 км (350 миль) или перед продолжительной пое здкой.
* 3
: Для вашего удобства замена может быть произведена до за вершения указанного интервала при проведении технического
обслуживания других узлов.

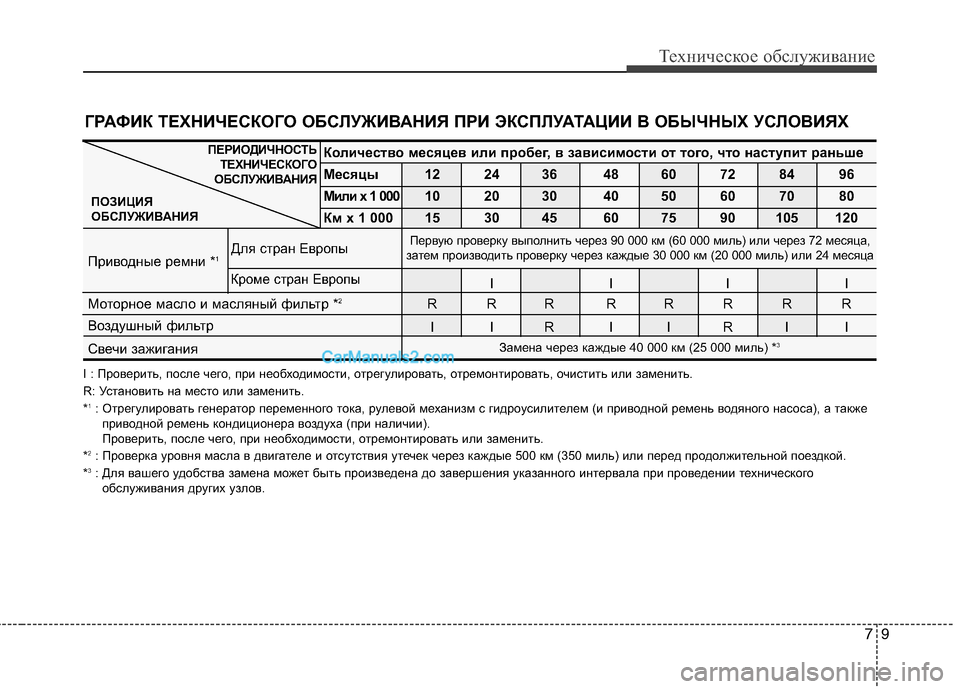

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ
НЫХ УСЛОВИЯХ
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы 12 24 36 48 60 72 84 96
Мили x 1 000 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0
Км x 1 000 15 30 45 60 75 90 105 120
Приводные ремни * 1
IIII
Моторное масло и масляный фильтр * 2
RRR RRRRR
Воздушный фильтр IIRIIRII
Свечи зажигания ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
Замена через каждые 40 000 км (25 000 миль) *3
Первую проверку выполнить через 90 000 км (60 000 миль) или
через 72 месяца,
затем производить проверку через каждые 30 000 км (20 000 миль) или 24 месяца
Кроме стран Европы
Для стран Европы

Техническое обслуживание
10
7
I : Проверить, после чего, при необходимости, отрегулирова ть, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
* 4
: При наличии сильного шума клапанов и/или вибрации дв игателя проверьте и отрегулируйте при необходимости. Эт у операция
должна выполняться авторизованным дилером компании HYUND AI.

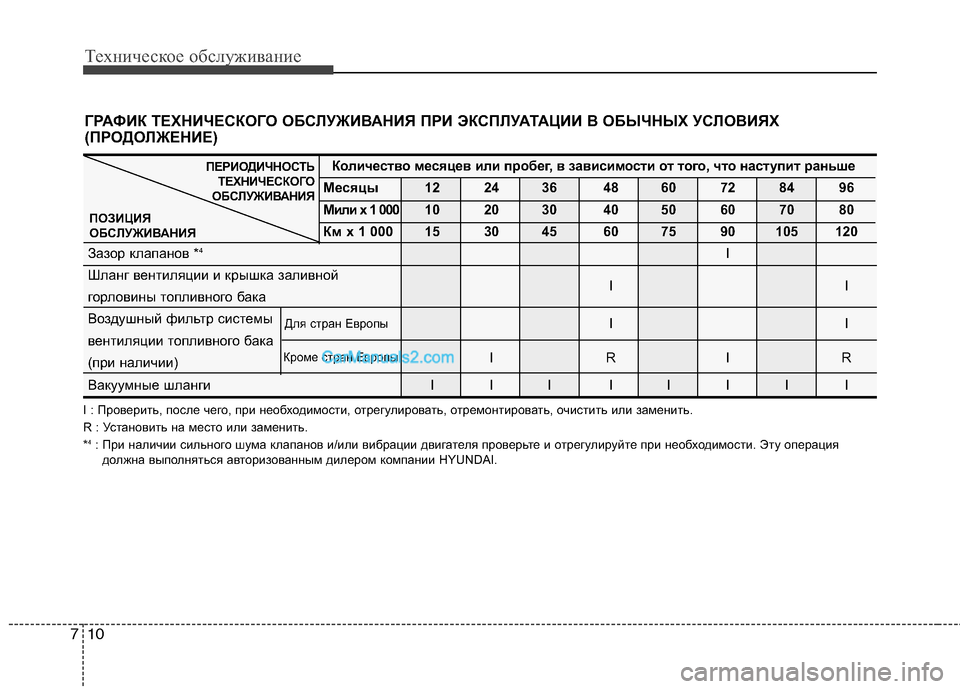

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ
НЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того , что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Зазор клапанов * 4
I
Шланг вентиляции и крышка заливной II
горловины топливного бака
Воздушный фильтр системы II
вентиляции топливного бака
(при наличии) IRIR
Вакуумные шланги I I I I I I I I
ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
Кроме стран Европы
Для стран Европы

711
Техническое обслуживание
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
* 5
: Топливный фильтр считается компонентом, не требующим те хнического обслуживания, но все же рекомендуется периодически его
проверять. График технического обслуживания зависит от качества используемого топлива. При возникновении серьезных неполадок
(например, ограничения подачи топлива, неконтролируемог о резкого увеличения подачи, потери мощности, затруднений при запуске
двигателя) немедленно замените фильтр вне зависимости от графика технического обслуживания и обратитесь к уполномоченн ому
дилеру HYUNDAI за дополнительной информацией.

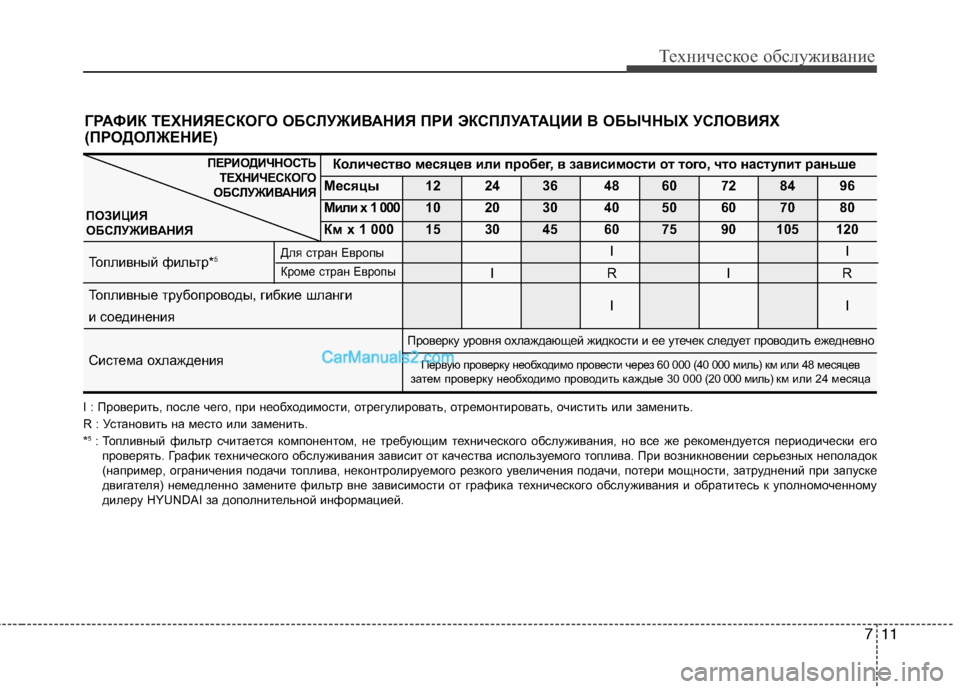

ГРАФИК ТЕХНИЯЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ
НЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того , что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Топливный фильтр* 5 II
IRIR
Топливные трубопроводы, гибкие шланги II
и соединения
Система охлаждения
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
Кроме стран Европы
Для стран Европы
Проверку уровня охлаждающей жидкости и ее утечек следует прово дить ежедневно
Первую проверку необходимо провести чере з 60 000 (40 000 миль) км или 48 месяцев
затем проверку необходимо проводить каждые 30 000 (20 000 миль) км или 24 месяца

Техническое обслуживание
12
7

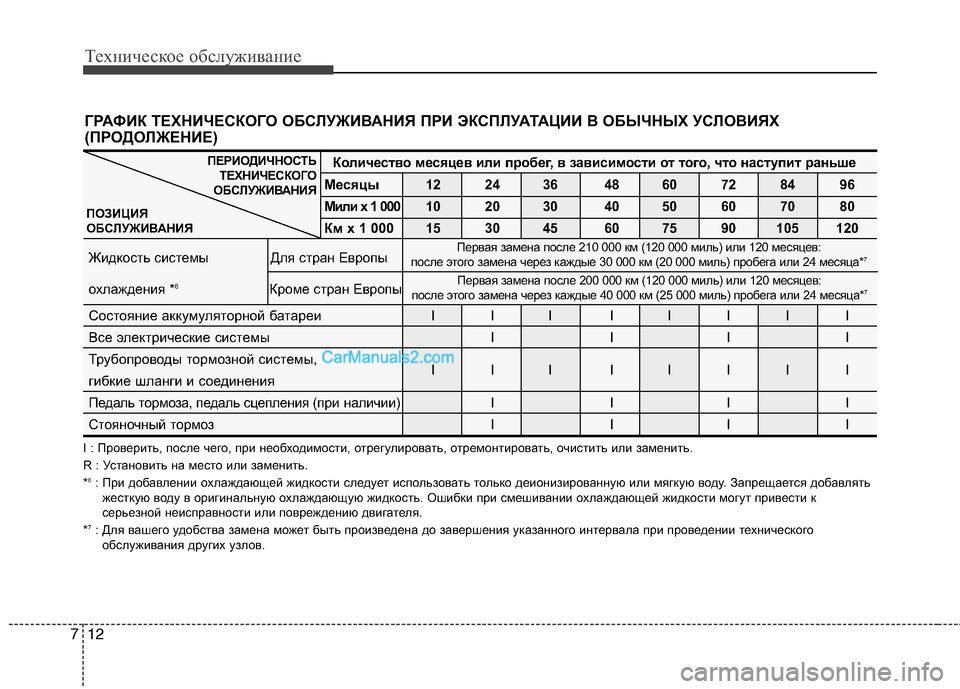

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ НЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ)
I : Проверить, после чего, при необходимости, отрегулирова ть, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
* 6
: При добавлении охлаждающей жидкости следует использовать тольк о деионизированную или мягкую воду. Запрещается добавлять
жесткую воду в оригинальную охлаждающую жидкость. Ошибки при смешивани и охлаждающей жидкости могут привести к
серьезной неисправности или повреждению двигателя.
* 7
: Для вашего удобства замена может быть произведена до за вершения указанного интервала при проведении технического
обслуживания других узлов.
Количество месяцев или пробег, в зависимости от того , что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Жидкость системы Для стран Европы
охлаждения * 6
Кроме стран Европы
Состояние аккумуляторной батареи I I I I I I I I
Все электрические системы I I I I
Трубопроводы тормозной системы,
III IIIII
гибкие шланги и соединения
Педаль тормоза, педаль сцепления (при наличии)IIII
Стояночный тормозIIII
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
Первая замена после 210 000 км (120 000 миль) или 120 м есяцев:
после этого замена через каждые 30 000 км (20 000 миль) п робега или 24 месяца*7
Первая замена после 200 000 км (120 000 миль) или 120 м есяцев:
после этого замена через каждые 40 000 км (25 000 миль) п робега или 24 месяца*7

713

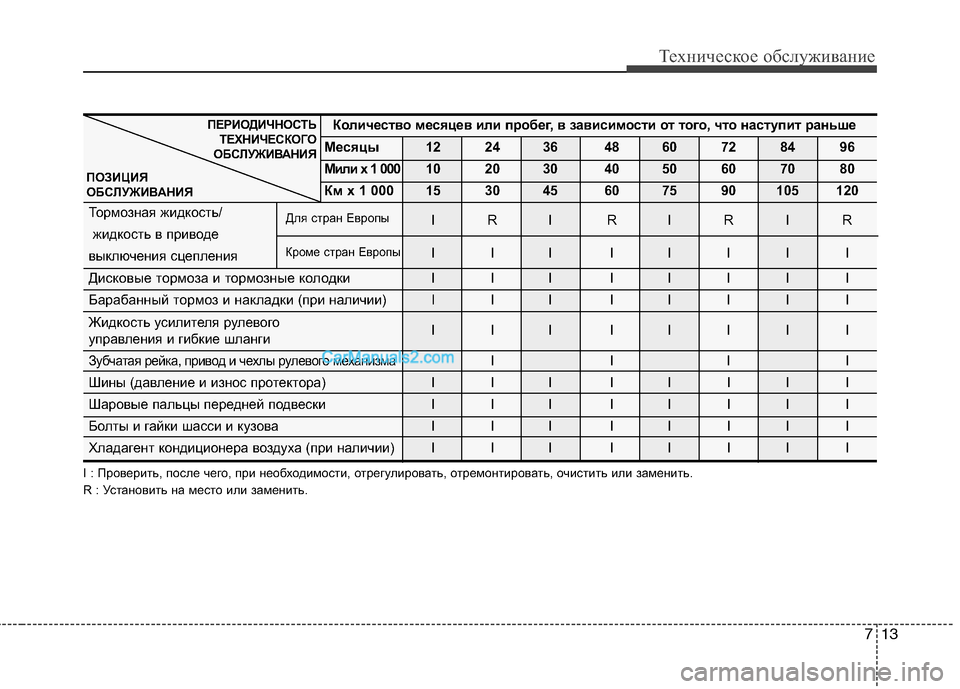

Техническое обслуживание
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
Количество месяцев или пробег, в зависимости от того , что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Тормозная жидкость/
IRI RIRIRжидкость в приводе
выключения сцепления
III IIIII
Дисковые тормоза и тормозные колодки I I I I I I I I
Барабанный тормоз и накладки
(при наличии)I II II I I I
Жидкость усилителя рулевого
III IIIII
управления и гибкие шланги
Зубчатая рейка, привод и чехлы рулевого механизмаIIII
Шины (давление и износ протектора) I I I I I I I I
Шаровые пальцы передней подвески I I I I I I I I
Болты и гайки шасси и кузова I I I I I I I I
Хладагент кондиционера воздуха (при наличии) I I I I I I I I
ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
Кроме стран Европы
Для стран Европы

Техническое обслуживание
14
7

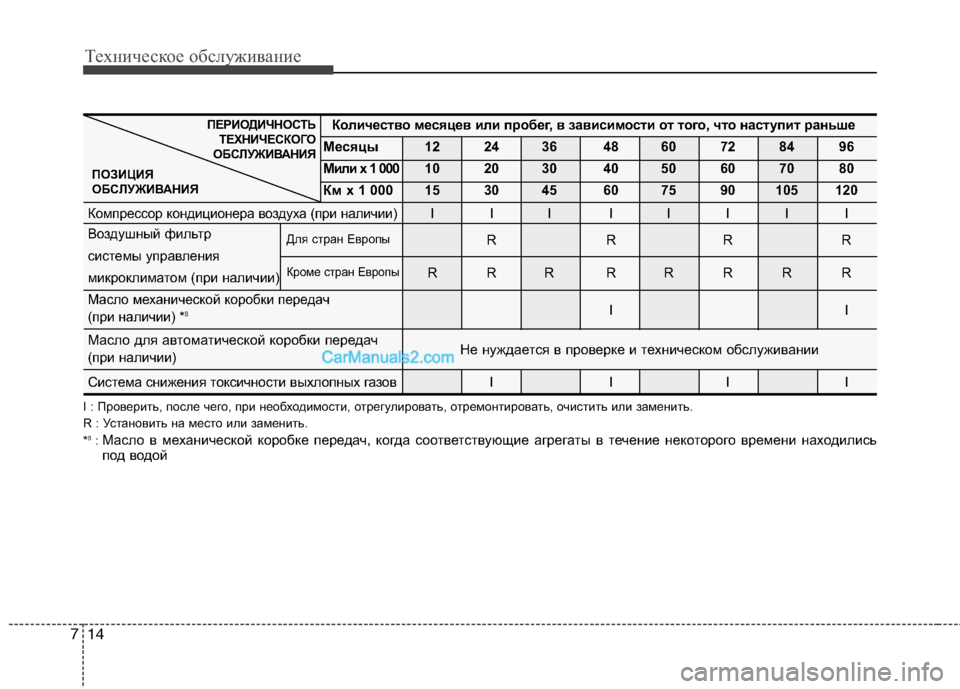

I : Проверить, после чего, при необходимости, отрегулирова ть, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
* 8
: Масло в механической коробке передач, когда соответствующие агрегаты в течение некоторого времени находились
под водой
Количество месяцев или пробег, в зависимости от того , что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Компрессор кондиционера воздуха (при наличии) I I I I I I I I
Воздушный фильтр RRRR
системы управления
микроклиматом (при наличии) RRR RRRRR
Масло механической коробки передачII(при наличии) *8
Масло для автоматической коробки передач
(при наличии)
Cистема снижения токсичности выхлопных газовIIII
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
Не нуждается в проверке и техническом обслуживании
Для стран Европы
Кроме стран Европы

715
Техническое обслуживание

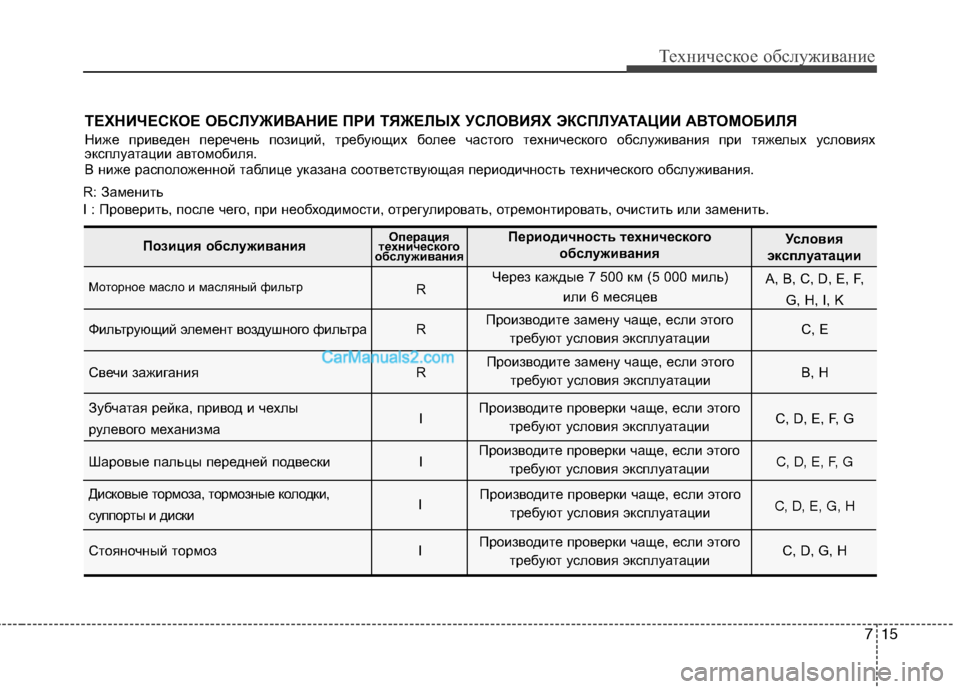

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИ ТЯЖЕЛЫХ УСЛОВИЯХ ЭКСПЛУАТАЦИИ АВТОМОБИЛЯ
Ниже приведен перечень позиций, требующих более частого техни ческого обслуживания при тяжелых условиях
эксплуатации автомобиля.
В ниже расположенной таблице указана соответствующая периодичн ость технического обслуживания.
R: Заменить
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
Моторное масло и масляный фильтр
R A, B, C, D, E, F,
G, H, I, K
Фильтрующий элемент воздушного фильтра R C, E
Свечи зажигания R B, H
Зубчатая рейка, привод и чехлы I C, D, E, F, G
рулевого механизма
Шаровые пальцы передней подвески I C, D, E, F, G
Дисковые тормоза, тормозные колодки, I C, D, E, G, H
суппорты и диски
Стояночный тормоз I C, D, G, H
Позиция обслуживанияОперация
технического
обслуживания Периодичность технического
обслуживания Условия
эксплуатации
Производите замену чаще, если этого требуют условия эксплуатации
Производите проверки чаще, если этого требуют условия эксплуатации
Производите замену чаще, если этого
требуют условия эксплуатации
Через каждые 7 500 км (5 000 миль)
или 6 месяцев
Производите проверки чаще, если этого требуют условия эксплуатации
Производите проверки чаще, если этоготребуют условия эксплуатации
Производите проверки чаще, если этого требуют условия эксплуатации

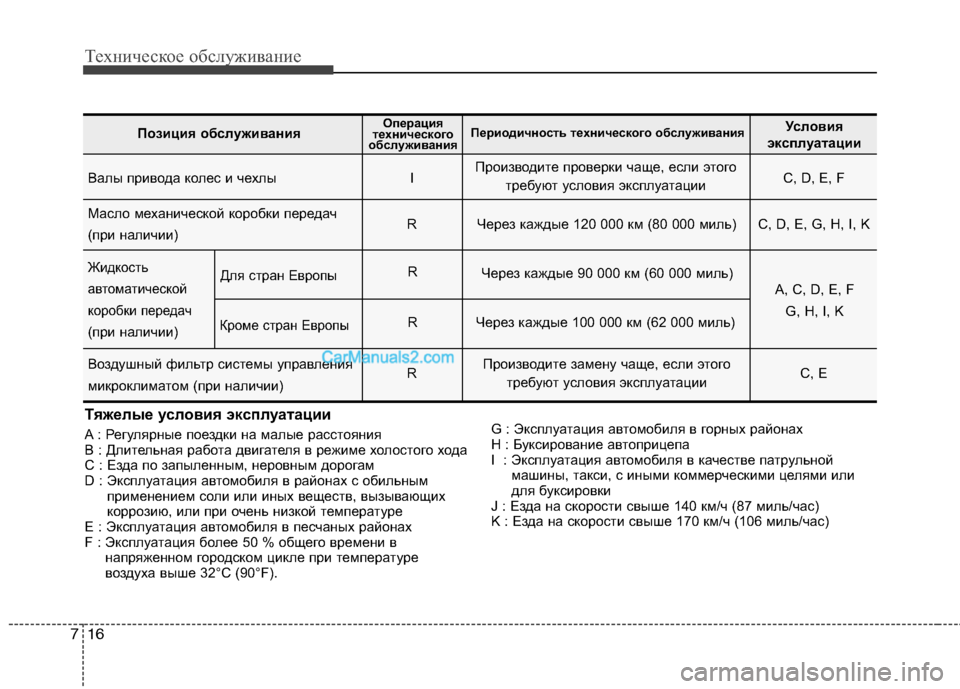

Техническое обслуживание
16
7
Валы привода колес и чехлы I C, D, E, F
Масло механической коробки передач
(при наличии) R Через каждые 120 000 км (80 000 миль) C, D, E, G, H, I,
K
Жидкость
автоматической
коробки передач
(при наличии)
Воздушный фильтр системы управления
R C, E
микроклиматом (при наличии)
Позиция обслуживания Операция
технического
обслуживания Периодичность технического обслуживания
Условия
эксплуатации
Производите проверки чаще, если этого требуют условия эксплуатации
Производите замену чаще, если этого требуют условия эксплуатации
Через каждые 90 000 км (60 000 миль)
Через каждые 100 000 км (62 000 миль)
R
R
Для стран Европы
Кроме стран Европы
A, C, D, E, F
G, H, I, K
Тяжелые условия эксплуатации
A : Регулярные поездки на малые расстояния
B : Длительная работа двигателя в режиме холостого хода
C : Езда по запыленным, неровным дорогам
D : Эксплуатация автомобиля в районах с обильным применением соли или иных веществ, вызывающих
коррозию, или при очень низкой температуре
Е : Эксплуатация автомобиля в песчаных районах
F : Эксплуатация более 50 % общего времени в напряженном городском цикле при температуре
воздуха выше 32°C (90°F). G : Эксплуатация автомобиля в горных районах
Н : Буксирование автоприцепа
I : Эксплуатация автомобиля в качестве патрульной
машины, такси, с иными коммерческими целями или
для буксировки
: Езда на скорости свыше 140 км/ч (87 миль/час)
K : Езда на скорости свыше 170 км/ч (106 миль/час)

717
Техническое обслуживание

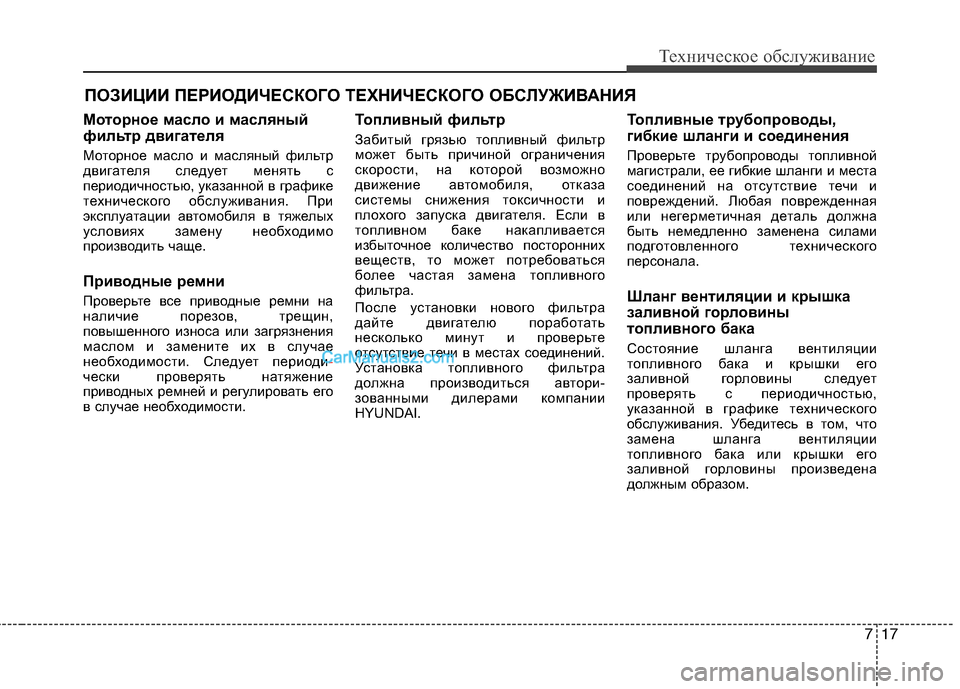

ПОЗИЦИИ ПЕРИОДИЧЕСКОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Моторное масло и масляный
фильтр двигателя
Моторное масло и масляный фильтр
двигателя следует менять с
периодичностью, указанной в графике
технического обслуживания. При
эксплуатации автомобиля в тяжелых
условиях замену необходимо
производить чаще.
Приводные ремни
Проверьте все приводные ремни на
наличие порезов, трещин,
повышенного износа или загрязнения
маслом и замените их в случае
необходимости. Следует периоди
-чески проверять натяжение
приводных ремней и регулировать его
в случае необходимости. Топливный фильтр
Забитый грязью топливный фильтр
может быть причиной ограничения
скорости, на которой возможно
движение автомобиля, отказа
системы снижения токсичности и
плохого запуска двигателя. Если в
топливном баке накапливается
избыточное количество посторонних
веществ, то может потребоваться
более частая замена топливного
фильтра.
После установки нового фильтра
дайте двигателю поработать
несколько минут и проверьте
отсутствие течи в местах соединений.
Установка топливного фильтра
должна производиться автори-
зованными дилерами компании
HYUNDAI.Топливные трубопроводы,
гибкие шланги и соединения
Проверьте трубопроводы топливной
магистрали, ее гибкие шланги и места
соединений на отсутствие течи и
повреждений. Любая поврежденная
или негерметичная деталь должна
быть немедленно заменена силами
подготовленного технического
персонала.
Шланг вентиляции и крышка
заливной горловины
топливного бака
Состояние шланга вентиляции
топливного бака и крышки его
заливной горловины следует
проверять с периодичностью,
указанной в графике технического
обслуживания. Убедитесь в том, что
замена шланга вентиляции
топливного бака или крышки его
заливной горловины произведена
должным образом.
