Hyundai Sonata 2016 Инструкция по эксплуатации (in Russian)

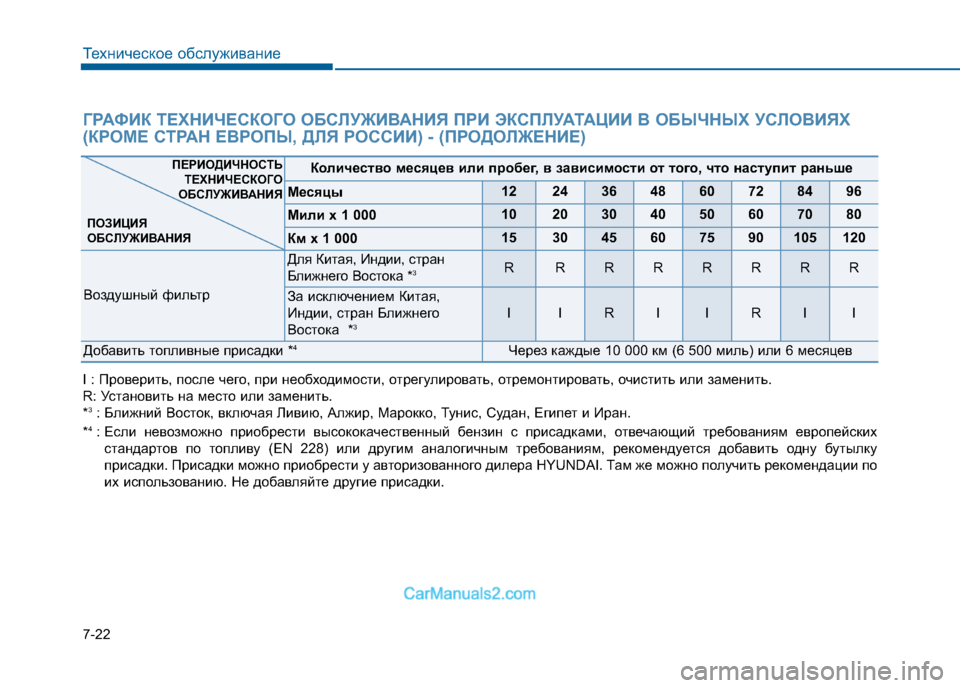

7-22
Техническое обслуживание
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Воздушный фильтр
Для Китая, Индии, стран
Ближнего Востока *3RRRRRRRR
За исключением Китая,
Индии, стран Ближнего
Востока *3
IIRIIRII
Добавить топливные присадки * 4Через каждые 10 000 км (6 500 миль) или 6 месяцев
I : Проверить, после чего, при необходимости, отрегулирова
ть, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
* 3
: Ближний Восток, включая Ливию, Алжир, Марокко, Тунис, Суда н, Египет и Иран.
* 4
: Если невозможно приобрести высококачественный бензин с пр исадками, отвечающий требованиям европейских
стандартов по топливу (EN 228) или другим аналогичным требо ваниям, рекомендуется добавить одну бутылку
присадки. Присадки можно приобрести у авторизованного дил ера HYUNDAI. Там же можно получить рекомендации по
их использованию. Не добавляйте другие присадки.
ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ НЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ, ДЛЯ РОССИИ) - (ПРОДОЛЖЕНИЕ)

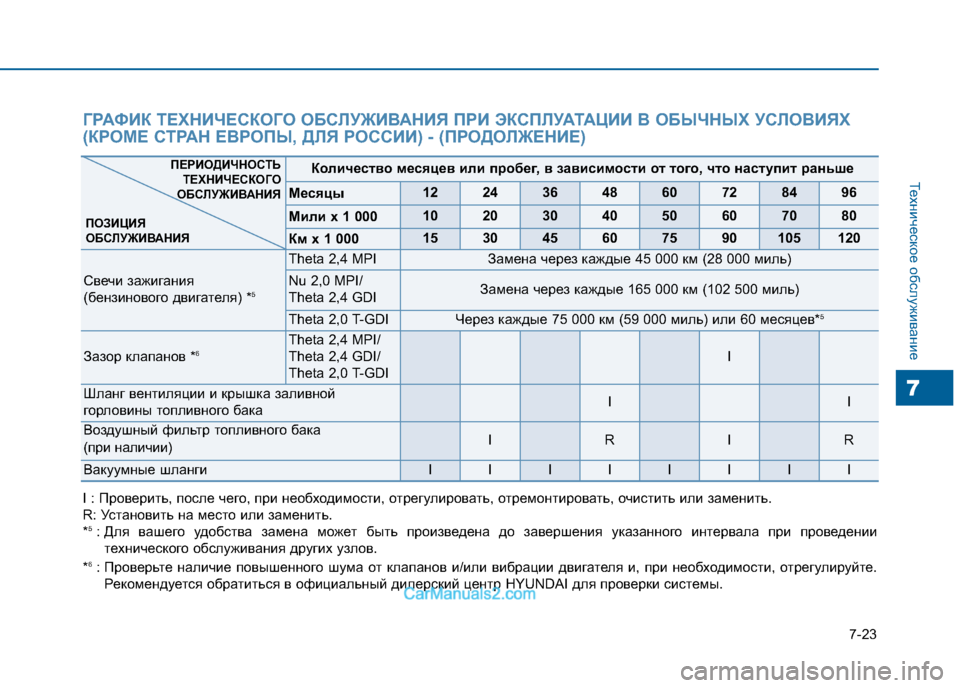

7-23
Техническое обслуживание
7
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Свечи зажигания
(бензинового двигателя) *5
Theta 2,4 MPIЗамена через каждые 45 000 км (28 000 миль)
Nu 2,0 MPI/
Theta 2,4 GDIЗамена через каждые 165 000 км (102 500 миль)
Theta 2,0 T-GDIЧерез каждые 75 000 км (59 000 миль) или 60 месяцев* 5
Зaзop клaпaнoв *6
Theta 2,4 MPI/
Theta 2,4 GDI/
Theta 2,0 T-GDI
I
Шланг вентиляции и крышка заливной
горловины топливного бакаII
Воздушный фильтр топливного бака
(при наличии)IRIR
Вакуумные шлангиIIIIIIII
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ
НЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ, ДЛЯ РОССИИ) - (ПРОДОЛЖЕНИЕ)
ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
I : Проверить, после чего, при необходимости, отрегулирова ть, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
* 5
: Для вашего удобства замена может быть произведена до за вершения указанного интервала при проведении
технического обслуживания других узлов.
* 6
: Проверьте наличие повышенного шума от клапанов и/ил и вибрации двигателя и, при необходимости, отрегулируйт е.
Рекомендуется обратиться в официальный дилерский центр HYUND AI для проверки системы.

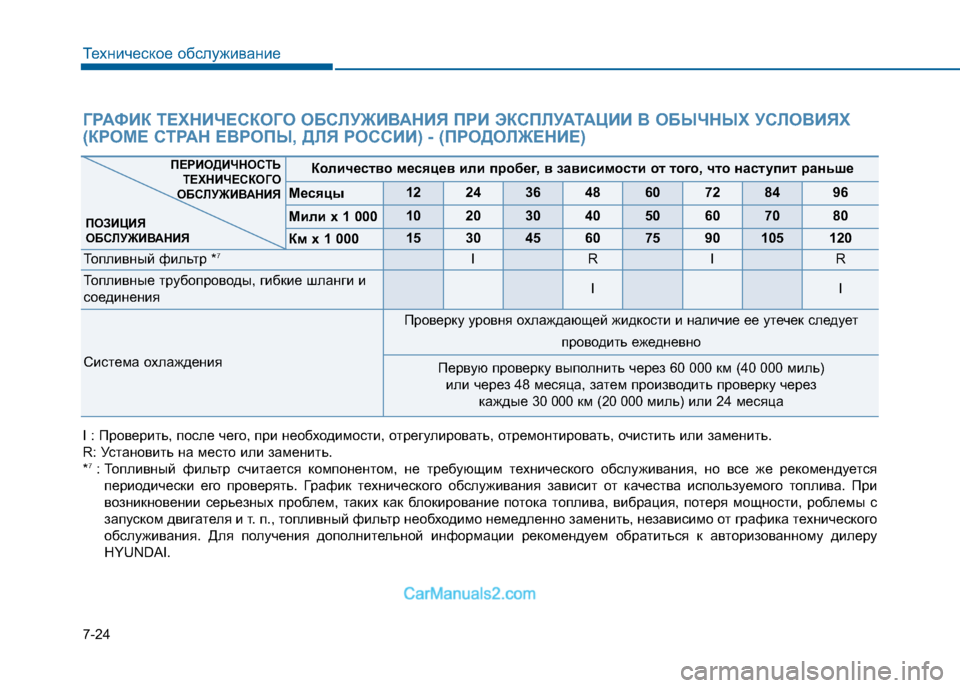

7-24
Техническое обслуживание
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Топливный фильтр *7IRIR
Топливные трубопроводы, гибкие шланги и
соединенияII
Система охлаждения
Проверку уровня охлаждающей жидкости и наличие ее утечек следу
ет
проводить ежедневно
Первую проверку выполнить через 60 000км (40 000миль)
или через
48месяца, затем производить проверку через
каждые
30 000км (20 000миль) или 24 месяца
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ НЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ, ДЛЯ РОССИИ) - (ПРОДОЛЖЕНИЕ)
I : Проверить, после чего, при необходимости, отрегулирова ть, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
* 7
: Топливный фильтр считается компонентом, не требующим те хнического обслуживания, но все же рекомендуется
периодически его проверять. График технического обслуживания зависит от качества используемого топлива. При
возникновении серьезных проблем, таких как блокирование потока топлива, вибрация, потеря мощности, роблемы с
запуском двигателя и т. п., топливный фильтр необходи мо немедленно заменить, независимо от графика технического
обслуживания. Для получения дополнительной информации ре комендуем обратиться к авторизованному дилеру
HYUNDAI.
ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

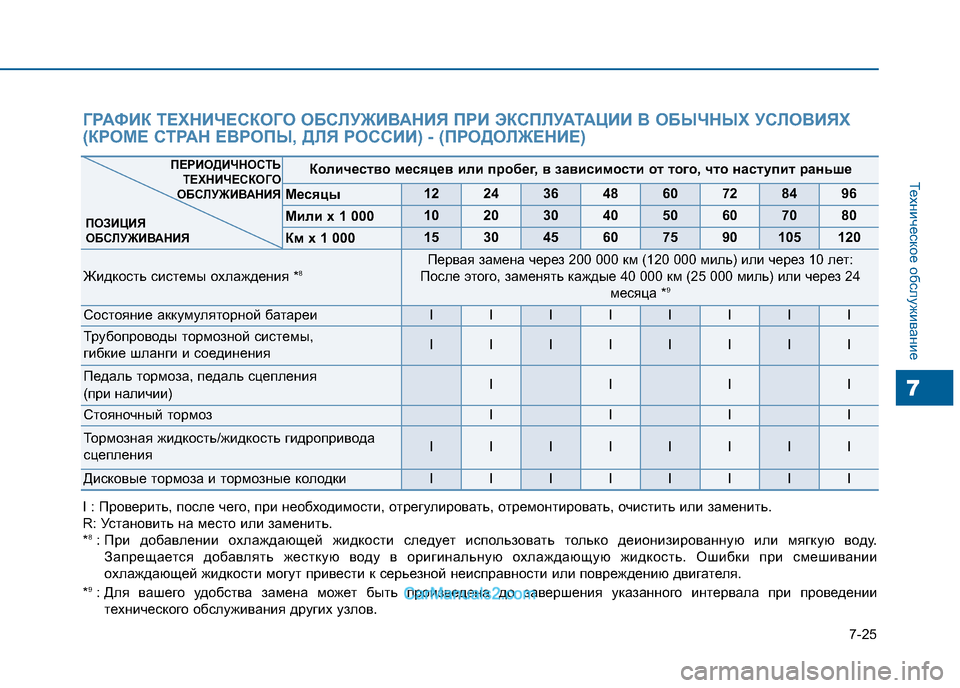

7-25
Техническое обслуживание
7
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
* 8
: При добавлении охлаждающей жидкости следует использовать тольк о деионизированную или мягкую воду.
Запрещается добавлять жесткую воду в оригинальную охлаждающую жидкость. О шибки при смешивании
охлаждающей жидкости могут привести к серьезной неисправности или повреждению двигателя.
* 9
: Для вашего удобства замена может быть произведена до за вершения указанного интервала при проведении
технического обслуживания других узлов.
Количество месяцев или пробег, в зависимости от того , что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Жидкость системы охлаждения *8
Первая замена через 200 000 км (120 000 миль) или через
10 лет:
После этого, заменять каждые 40 000 км (25 000 миль) или че рез 24
месяца
* 9
Состояние аккумуляторной батареиIIIIIIII
Трубопроводы тормозной системы,
гибкие шланги и соединенияIIIIIIII
Педаль тормоза, педаль сцепления
(при наличии)IIII
Стояночный тормозIIII
Тормозная жидкость/жидкость гидропривода
сцепленияIIIIIIII
Дисковые тормоза и тормозные колодкиIIIIIIII
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ
НЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ, ДЛЯ РОССИИ) - (ПРОДОЛЖЕНИЕ)
ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

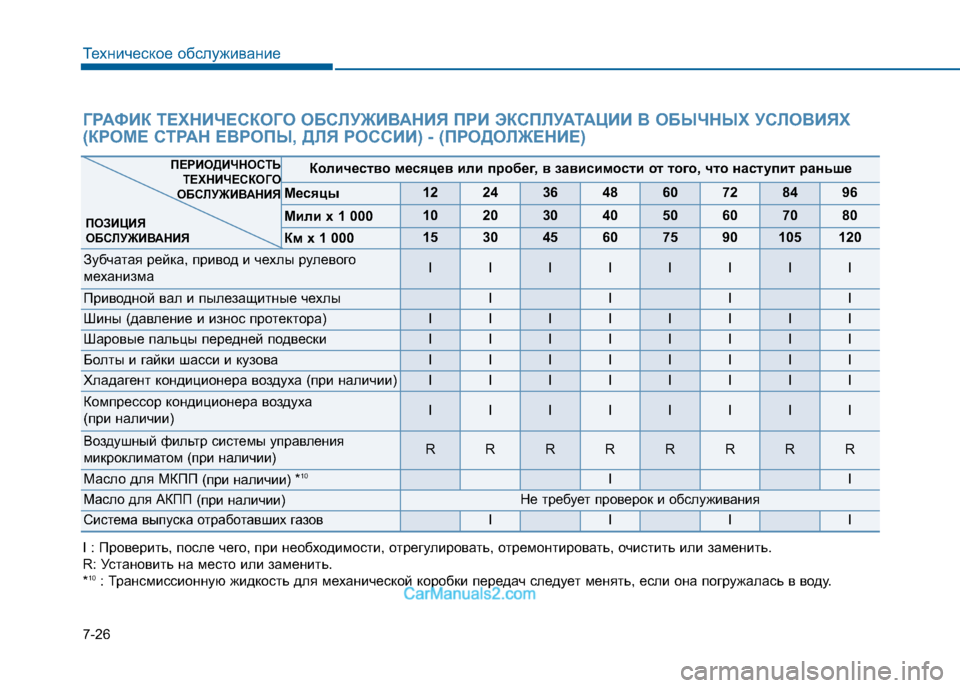

7-26
Техническое обслуживание
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Зубчатая рейка, привод и чехлы рулевого
механизмаIIIIIIII
Приводной вал и пылезащитные чехлыIIII
Шины (давление и износ протектора) IIIIIIII
Шаровые пальцы передней подвескиIIIIIIII
Болты и гайки шасси и кузоваIIIIIIII
Хладагент кондиционера воздуха (при наличии)IIIIIIII
Компрессор кондиционера воздуха
(при наличии)IIIIIIII
Воздушный фильтр системы управления
микроклиматом (при наличии)RRRRRRRR
Масло для МКПП
(при наличии)*10II
Масло для АКПП(при наличии)Не требует проверок и обслуживания
Система выпуска отработавших газовIIII
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ
НЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ, ДЛЯ РОССИИ) - (ПРОДОЛЖЕНИЕ)
ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
I : Проверить, после чего, при необходимости, отрегулирова ть, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
* 10
: Трансмиссионную жидкость для механической коробки передач след ует менять, если она погружалась в воду.

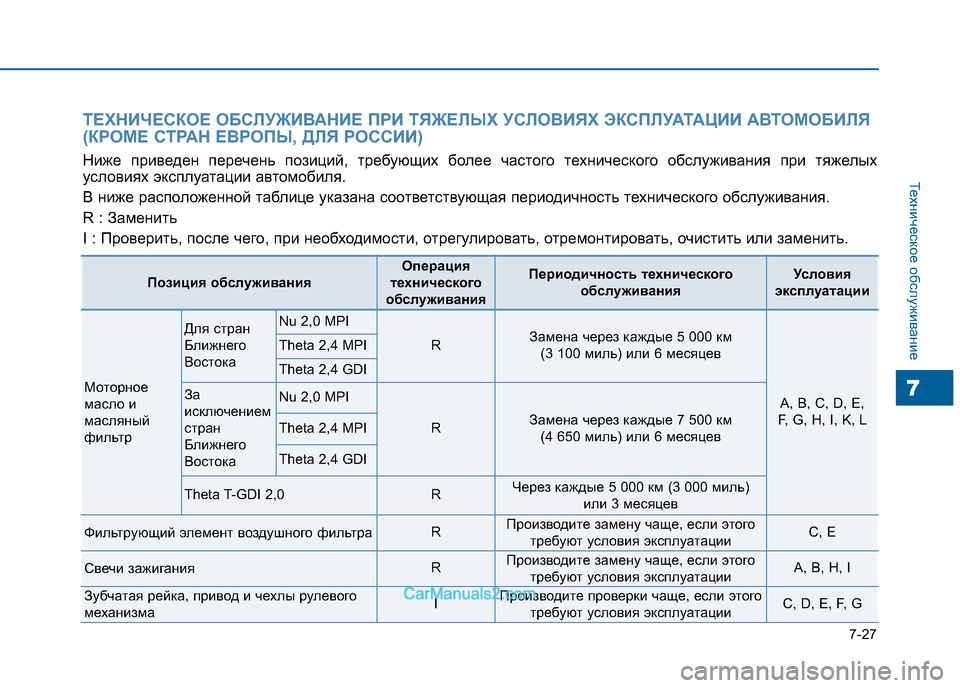

7-27
Техническое обслуживание
7
Позиция обслуживания
Операция
технического
обслуживанияПериодичность технического обслуживанияУсловия
эксплуатации
Моторное
масло и
масляный
фильтр
Для стран
Ближнего
ВостокаNu 2,0 MPI
RЗамена через каждые 5 000 км (3 100 миль) или 6 месяцев
A, B, C, D, E,
F, G, H, I, K, L
Theta 2,4 MPI
Theta 2,4 GDI
За
исключением
стран
Ближнего
ВостокаNu 2,0 MPI
RЗамена через каждые 7 500 км (4 650 миль) или 6 месяцевTheta 2,4 MPI
Theta 2,4 GDI
Theta T-GDI 2,0RЧерез каждые 5 000 км (3 000 миль) или 3 месяцев
Фильтрующий элемент воздушного фильтраRПроизводите замену чаще, если этоготребуют условия эксплуатацииC, E
Свечи зажиганияRПроизводите замену чаще, если этоготребуют условия эксплуатацииA, B, H, I
Зубчатая рейка, привод и чехлы рулевого
механизмаIПроизводите проверки чаще, если этого требуют условия эксплуатацииC, D, E, F, G
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИ ТЯЖЕЛЫХ УСЛОВИЯХ ЭКСПЛУАТАЦИИ АВ ТОМОБИЛЯ
(КРОМЕ СТРАН ЕВРОПЫ, ДЛЯ РОССИИ)
Ниже приведен перечень позиций, требующих более частого техни ческого обслуживания при тяжелых
условиях эксплуатации автомобиля.
В ниже расположенной таблице указана соответствующая периоди чность технического обслуживания.
R : Заменить
I : Проверить, после чего, при необходимости, отрегулирова ть, отремонтировать, очистить или заменить.

7-28
Техническое обслуживание
Позиция обслуживания
Операция
технического
обслуживанияПериодичность технического обслуживанияУсловия
эксплуатации
Шаровые пальцы передней подвескиIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, F, G
Дисковые тормоза, тормозные колодки,
суппорты и дискиIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, G, H
Стояночный тормозIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, G, H
Валы привода колес и чехлыIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, F, G, H, I
Масло механической коробки передач
(при наличии)RЧерез каждые 120 000 км (80 000 миль)C, F, G, I, K
Жидкость автоматической коробки
передач (при наличии)RЧерез каждые 100 000 км
(62 000 миль)A, C, F, G, I
Воздушный фильтр системы управления
микроклиматом (при наличии)RПроизводите замену чаще, если этоготребуют условия эксплуатацииC, E
Тяжелые условия эксплуатации
A : Многократные поездки на короткие расстояния менее 8км (5 миль) при нормальной температуре окружающей
среды или менее, чем на 16 км (10 миль) при
температуре ниже нуля
B : Длительная работа двигателя на холостом ходу или движение с малой скоростью на дальние расстояния
C : Движение по неровной, запыленной, загрязненной дороге, дороге без покрытия или дороге, покрытой
гравием или солью D : Движение по местности, где используется соль или
другие коррозионные материалы, или движение в очень
холодную погоду
Е : Движение в условиях попадания в двигатель песка или пыли
F : Движение по загруженным дорогам
G : Частое движение в гору, с горы или по горным дорога м

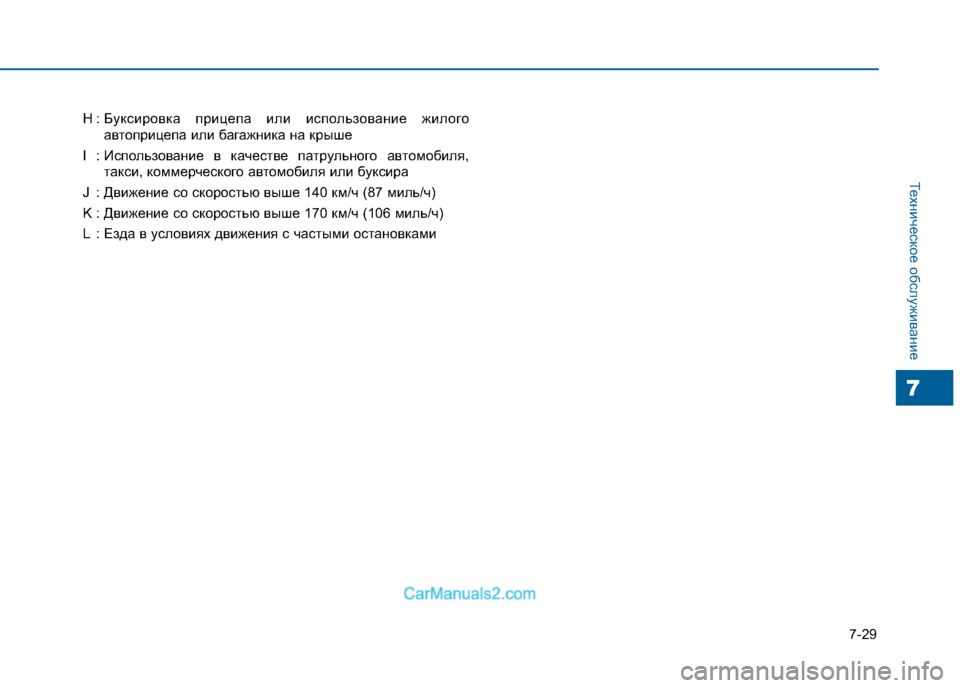

7-29
Техническое обслуживание
7
H : Буксировка прицепа или использование жилогоавтоприцепа или багажника на крыше
I : Использование в качестве патрульного автомобиля, такси, коммерческого автомобиля или буксира
J : Движение со скоростью выше 140 км/ч (87 миль/ч)
K : Движение со скоростью выше 170 км/ч (106 миль/ч)
L : Езда в условиях движения с частыми остановками

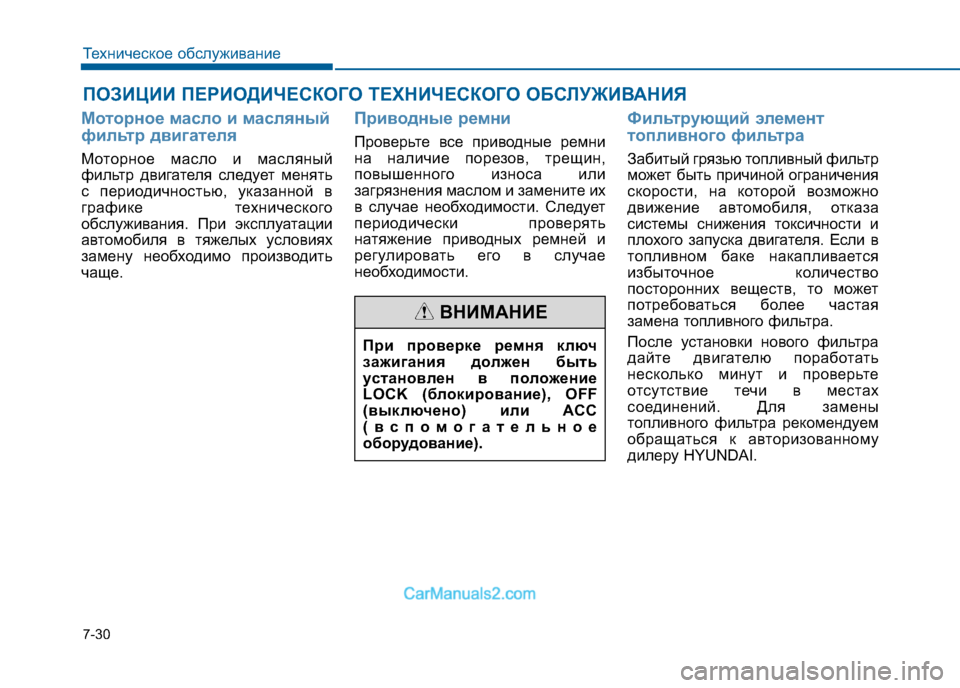

7-30
Техническое обслуживание
ПОЗИЦИИ ПЕРИОДИЧЕСКОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Моторное масло и масляный
фильтр двигателя
Моторное масло и масляный
фильтр двигателя следует менять
с периодичностью, указанной в
графике технического
обслуживания. При эксплуатации
автомобиля в тяжелых условиях
замену необходимо производить
чаще.
Приводные ремни
Проверьте все приводные ремни
на наличие порезов, трещин,
повышенного износа или
загрязнения маслом и замените их
в случае необходимости. Следует
периодически проверять
натяжение приводных ремней и
регулировать его в случае
необходимости.
Фильтрующий элемент
топливного фильтра
Забитый грязью топливный фильтр
может быть причиной ограничения
скорости, на которой возможно
движение автомобиля, отказа
системы снижения токсичности и
плохого запуска двигателя. Если в
топливном баке накапливается
избыточное количество
посторонних веществ, то может
потребоваться более частая
замена топливного фильтра.
После установки нового фильтра
дайте двигателю поработать
несколько минут и проверьте
отсутствие течи в местах
соединений. Для замены
топливного фильтра рекомендуем
обращаться к авторизованному
дилеру HYUNDAI.
При проверке ремня ключ
зажигания должен быть
установлен в по
ложение
LOCK (блокирование), OFF
(выключено) или ACC
(вспомогательное
оборудование).
ВНИМАНИЕ

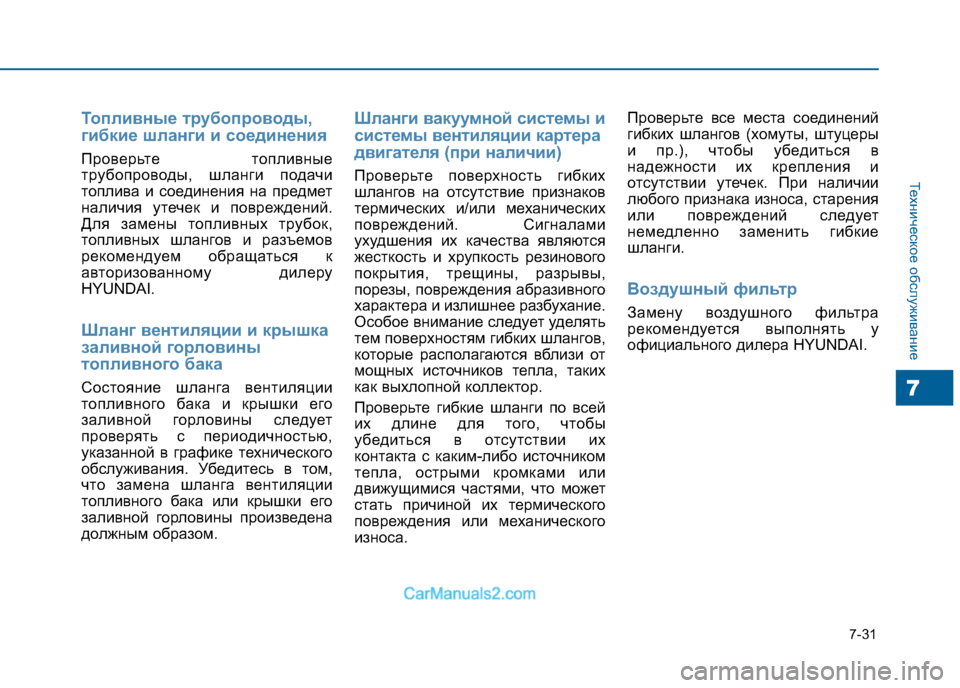

7-31
Техническое обслуживание
7
Топливные трубопроводы,
гибкие шланги и соединения
Проверьте топливные
трубопроводы, шланги подачи
топлива и соединения на предмет
наличия утечек и повреждений.
Для замены топливных трубок,
топливных шлангов и разъемов
рекомендуем обращаться к
авторизованному дилеру
HYUNDAI.
Шланг вентиляции и крышка
заливной горловины
топливного бака
Состояние шланга вентиляции
топливного бака и крышки его
заливной горловины следует
проверять с периодичностью,
указанной в графике технического
обслуживания. Убедитесь в том,
что замена шланга вентиляции
топливного бака или крышки его
заливной горловины произведена
должным образом.
Шланги вакуумной системы и
системы вентиляции картера
двигателя (при наличии)
Проверьте поверхность гибких
шлангов на отсутствие признаков
термических и/или механических
повреждений. Сигналами
ухудшения их качества являются
жесткость и хрупкость резинового
покрытия, трещины, разрывы,
порезы, повреждения абразивного
характера и излишнее разбухание.
Особое внимание следует уделять
тем поверхностям гибких шлангов,
которые располагаются вблизи от
мощных источников тепла, таких
как выхлопной коллектор.
Проверьте гибкие шланги по всей
их длине для того, чтобы
убедиться в отсутствии их
контакта с каким-либо источником
тепла, острыми кромками или
движущимися частями, что может
стать причиной их термического
повреждения или механического
износа. Проверьте все места соединений
гибких шлангов (хомуты, штуцеры
и пр.), чтобы убедиться в
надежности их крепления и
отсутствии утечек. При наличии
любого признака износа, старения
или повреждений следует
немедленно заменить гибкие
шланги.
Воздушный фильтр
Замену воздушного фильтра
рекомендуется выполнять у
официального дилера HYUNDAI.
