Hyundai Sonata 2016 Инструкция по эксплуатации (in Russian)

7-42
Техническое обслуживание

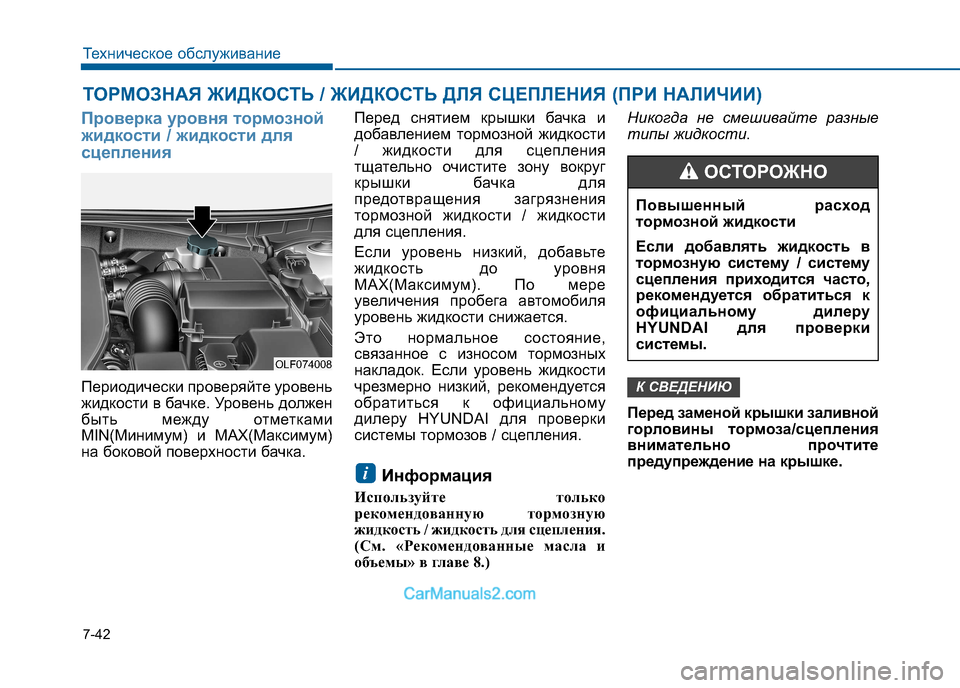

ТОРМОЗНАЯ ЖИДКОСТЬ / ЖИДКОСТЬ ДЛЯ СЦЕПЛЕНИЯ (ПРИ НАЛИЧИИ)
Проверка уровня тормозной
жидкости / жидкости для
сцепления
Периодически проверяйте уровень
жидкости в бачке. Уровень должен
быть между отметками
MIN(Минимум) и MAX(Максимум)
на боковой поверхности бачка. Перед снятием крышки бачка и
добавлением тормозной жидкости
/ жидкости для сцепления
тщательно очистите зону вокруг
крышки бачка для
предотвращения загрязнения
тормозной жидкости / жидкости
для сцепления.
Если уровень низкий, добавьте
жидкость до уровня
MAX(Максимум). По мере
увеличения пробега автомобиля
уровень жидкости снижается.
Это нормальное состояние,
связанное с износом тормозных
накладок. Если уровень жидкости
чрезмерно низкий, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
системы тормозов / сцепления.
Информация
Используйте только
рекомендованную тормозную
жидкость / жидкость для сцепления.
(См. «Рекомендованные масла и
объемы» в главе 8.) Никогда не смешивайте разные
типы жидкости.
Перед заменой крышки заливной
горловины то
рмоза/сцепления
внимательно прочтите
предупреждение на крышке.К СВЕДЕНИЮ
i
Повышенный расход
тормозной жидкости
Если добавлять жидкость в
тормозную систему / систему
сцепления приходится часто,
рекоменд уется обратиться к
официальному дилеру
HYUNDAI для проверки
системы.
ОСТОРОЖНО
OLF074008

7-43
Техническое обслуживание
7

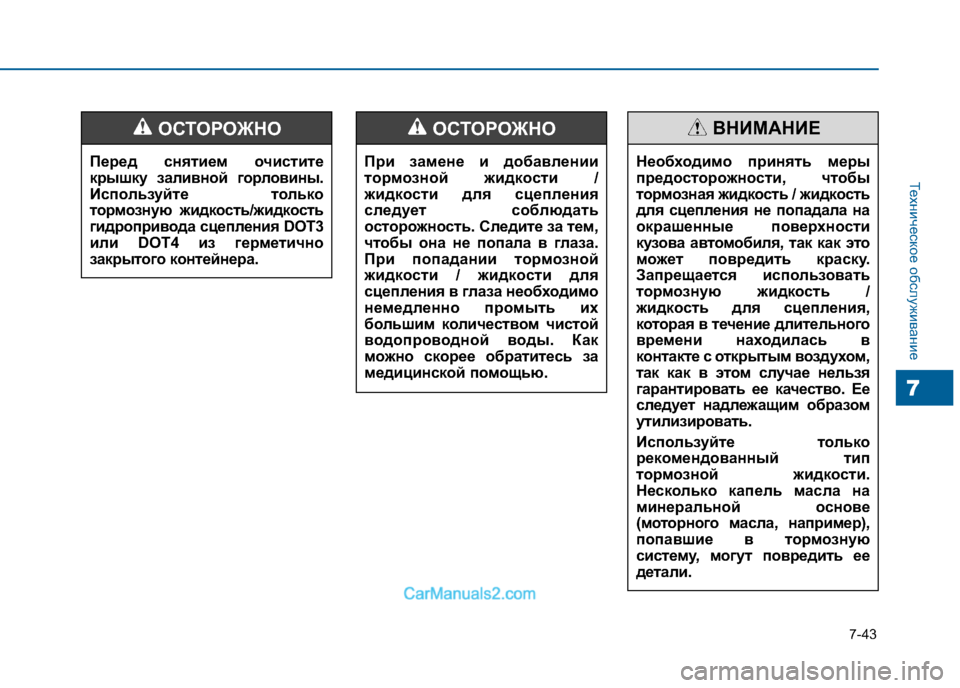

При замене и добавлении
тормозной жидкости /
жидкости для сцепления
следует соблюдать
осторожность. Следите за тем,
чтобы она не попала в глаза.
При попадании тормозной
жидкости / жидкости для
сцепления в глаза необходимо
немедленно промыть их
большим количеством чистой
водопроводной воды. Как
можно скорее обратитесь за
медицинской помощью.
ОСТОРОЖНО
Необходимо принять меры
предосторожности, чтобы
тормозная жидкость / жидкость
для сцепления не попадала на
окрашенные поверхности
кузова автомобиля, так как это
может повредить краску.
Запрещается использовать
тормозную жидкость /
жидкость для сцепления,
которая в течение длительного
времени находилась в
контакте с открытым воздухом,
так как в этом случае нельзя
гарантировать ее качество. Ее
следует надлежащим образом
утилизировать.
Используйте только
рекомендованный тип
тормозной жидкости.
Несколько капель масла на
минеральной основе
(моторного масла, например),
попавшие в тормозную
систему, могут повредить ее
детали.
ВНИМАНИЕ
Перед снятием очистите
крышку заливной горловины.
Используйте только
тормозную жидкость/жидкость
гидропривода сцепления DOT3
или DOT4 из герметично
закрытого контейнера.
ОСТОРОЖНО

7-44
Техническое обслуживание

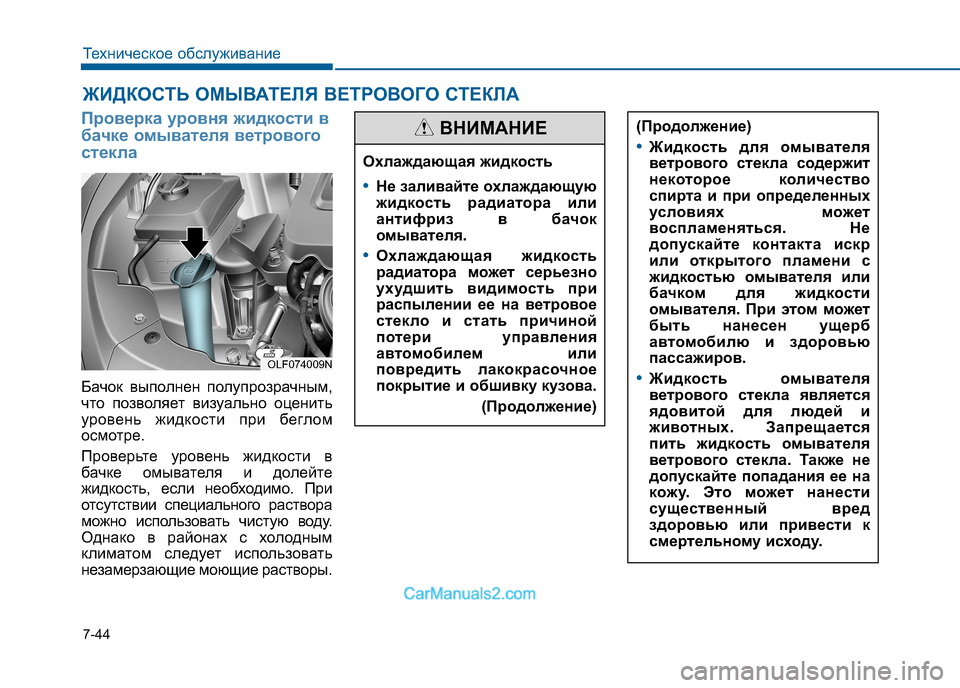

ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
Проверка уровня жидкости в
бачке омывателя ветрового
стекла
Бачок выполнен полупрозрачным,
что позволяет визуально оценить
уровень жидкости при беглом
осмотре.
Проверьте уровень жидкости в
бачке омывателя и долейте
жидкость, если необходимо. При
отсутствии специального раствора
можно использовать чистую воду.
Однако в районах с холодным
климатом следует использовать
незамерзающие моющие растворы.Охлаждающая жидкость
•Не заливайте охлаждающую
жидкость радиатора или
антифриз в бачок
омывателя.
•Охлаждающая жидкость
радиатора м
ожет серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной
потери управления
автомобилем или
повредить лакокрасочное
покрытие и обшивку кузова.
(Продолжение)
ВНИМАНИЕ(Продолжение)
•Жидкость для омывателя
ветрового стекла содержит
некоторое количество
спирта и при определенных
условиях м ожет
воспламеняться. Не
допускайте контакта искр
или открытого пламени с
жидкостью омывателя или
бачком для жидкости
омывателя. При этом м ожет
быть нанесен ущерб
автомобилю и здоровью
пассажиров.
•Жидкость омывателя
ветрового стекла является
ядовитой для людей и
животных. Запрещается
пить жидкость омывателя
ветрового стекла. Также не
допускайте попадания ее на
кожу. Это может нанести
существенный вред
здоровью или привести к
смертельному исходу.
OLF074009N

7-45
Техническое обслуживание
7

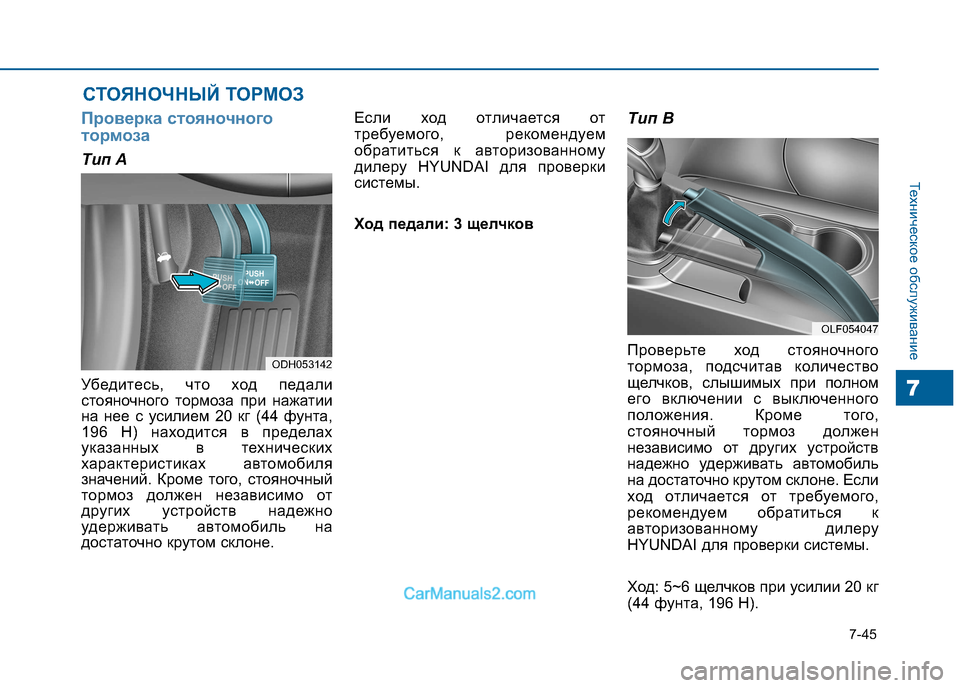

СТОЯНОЧНЫЙ ТОРМОЗ
Проверка стояночного
тормоза
Tип A
Убедитесь, что ход педали
стояночного тормоза при нажатии
на нее с усилием 20 кг (44 фунта,
196 Н) находится в пределах
указанных в технических
характеристиках автомобиля
значений. Кроме того, стояночный
тормоз должен независимо от
других устройств надежно
удерживать автомобиль на
достаточно крутом склоне. Если ход отличается от
требуемого, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
Ход педали: 3 щелчков
Tип B
Проверьте ход стояночного
тормоза, подсчитав количество
щелчков, слышимых при полном
его включении с выключенного
положения. Кроме того,
стояночный тормоз должен
независимо от других устройств
надежно удерживать автомобиль
на достаточно крутом склоне. Если
ход отличается от требуемого,
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
Ход: 5~6 щелчков при усилии 20 кг
(44 фунта, 196 Н).
ODH053142
OLF054047

7-46
Техническое обслуживание

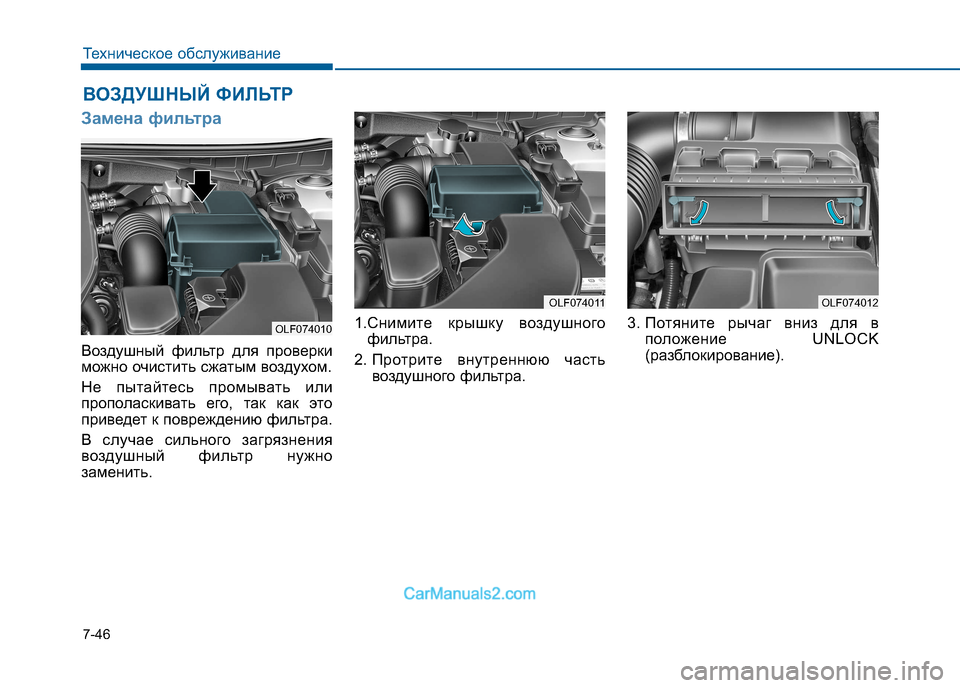

ВОЗДУШНЫЙ ФИЛЬТР
Замена фильтра
Воздушный фильтр для проверки
можно очистить сжатым воздухом.
Не пытайтесь промывать или
прополаскивать его, так как это
приведет к повреждению фильтра.
В случае сильного загрязнения
воздушный фильтр нужно
заменить.1.Снимите крышку воздушного
фильтра.
2. Протрите внутреннюю часть воздушного фильтра. 3. Потяните рычаг вниз для в
положение UNLOCK
(разблокирование).
OLF074011OLF074012
OLF074010

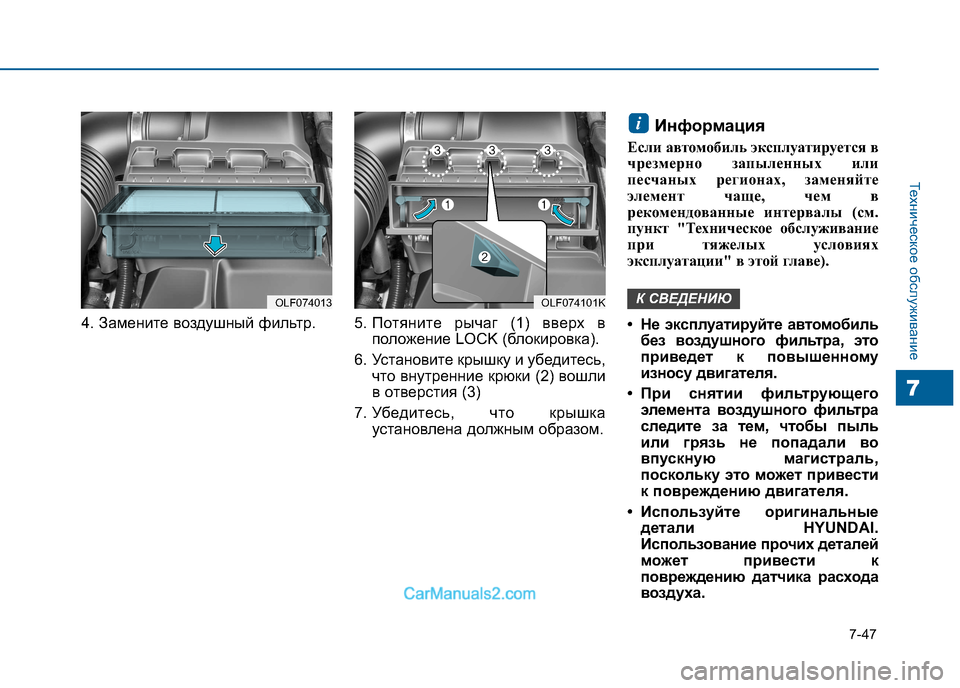

7-47
Техническое обслуживание
7
4. Замените воздушный фильтр. 5. Потяните рычаг (1) вверх в
положение LOCK (блокировка).
6. Установите крышку и убедитесь, что внутренние крюки (2) вошли
в отверстия (3)
7. Убедитесь, что крышка установлена должным образом. Информация
Если автомобиль эксплуатируется в
чрезмерно запыленных или
песчаных регионах, заменяйте
элемент чаще, чем в
рекомендованные интервалы (см.
пункт "Техническое обслуживание
при тяжелых условиях
эксплуатации" в этой главе).
• Не эксплуатируйте ав томобиль
без воздушного фильтра, это
приведет к повышенному
износу двигателя.
• При снятии фильтрующего элемента воздушного фильтра
следите за тем, чтобы пыль
или грязь не попадали во
впускную магистраль,
поскольку это м ожет привести
к повреждению двигателя.
• Используйте оригинальные детали HYUNDAI.
Использование прочих деталей
может привести к
повреждению датчика расхода
воздуха.
К СВЕДЕНИЮ
i
OLF074013OLF074101K

7-48
Техническое обслуживание

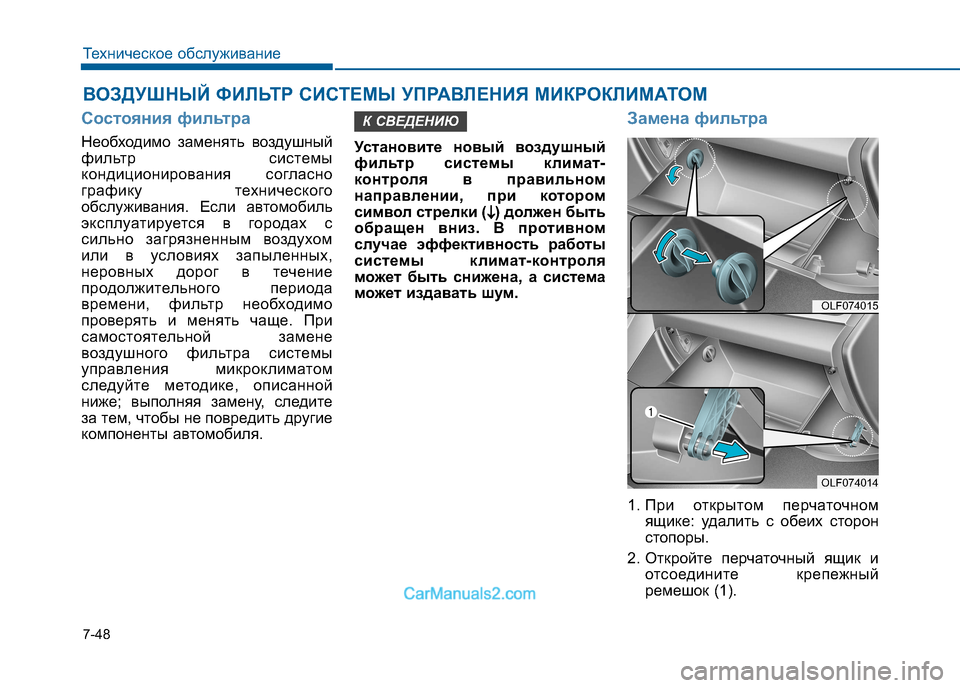

ВОЗДУШНЫЙ ФИЛЬТР СИСТЕМЫ УПРАВЛЕНИЯ МИКРОКЛИМАТОМ
Состояния фильтра
Необходимо заменять воздушный
фильтр системы
кондиционирования согласно
графику технического
обслуживания. Если автомобиль
эксплуатируется в городах с
сильно загрязненным воздухом
или в условиях запыленных,
неровных дорог в течение
продолжительного периода
времени, фильтр необходимо
проверять и менять чаще. При
самостоятельной замене
воздушного фильтра системы
управления микроклиматом
следуйте методике, описанной
ниже; выполняя замену, следите
за тем, чтобы не повредить другие
компоненты автомобиля.Установите новый воздушный
фильтр системы климат-
контроля в правильном
направлении, при котором
символ стрелки (

) должен быть
обращен вниз. В противном
случае эффективность работы
системы климат-контроля
может быть снижена, а система
может издавать шум.
Замена фильтра
1. При открытом перчаточном
ящике: удалить с обеих сторон
стопоры.
2. Откройте перчаточный ящик и отсоедините крепежный
ремешок (1).
К СВЕДЕНИЮ
OLF074015
OLF074014

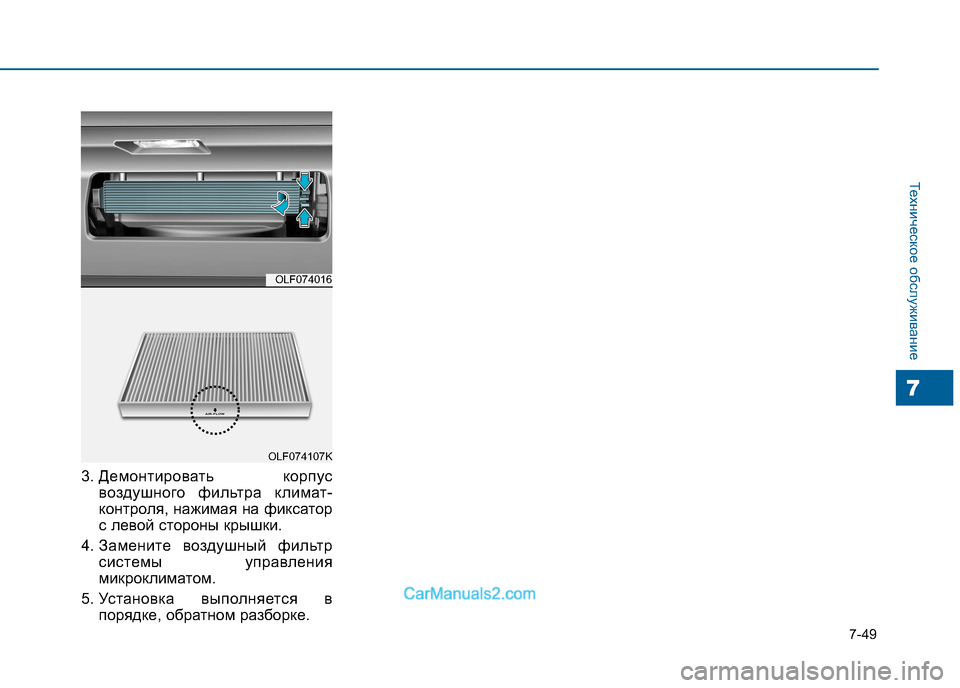

7-49
Техническое обслуживание
7
3. Демонтировать корпусвоздушного фильтра климат-
контроля, нажимая на фиксатор
с левой стороны крышки.
4. Замените воздушный фильтр системы управления
микроклиматом.
5. Установка выполняется в порядке, обратном разборке.
OLF074016
OLF074107K

7-50
Техническое обслуживание

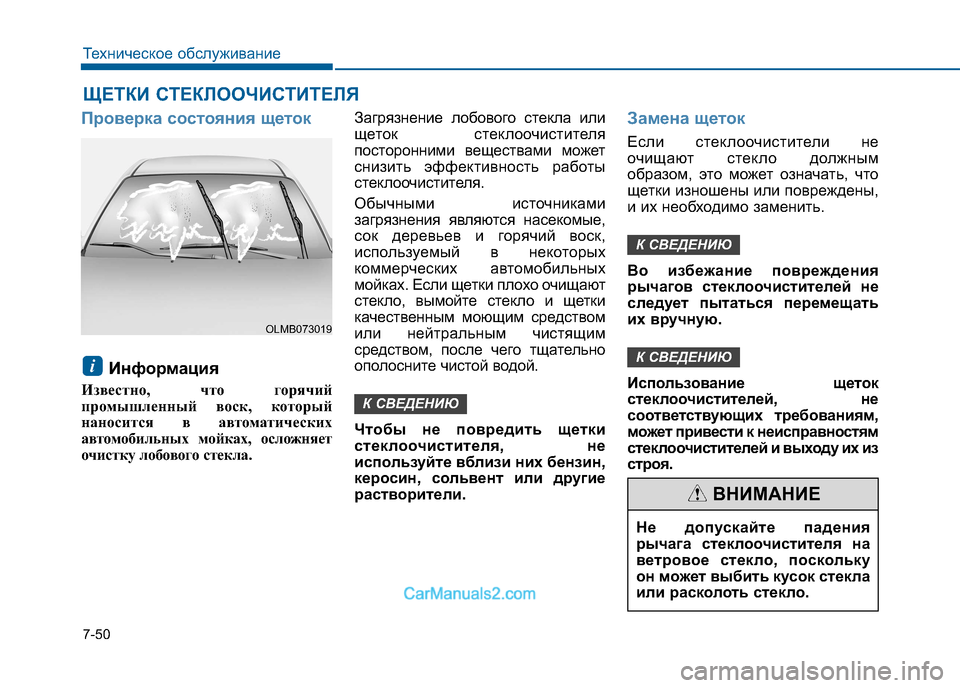

ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
Проверка состояния щеток
Информация
Известно, что горячий
промышленный воск, который
наносится в автоматических
автомобильных мойках, осложняет
очистку лобового стекла. Загрязнение лобового стекла или
щеток стеклоочистителя
посторонними веществами может
снизить эффективность работы
стеклоочистителя.
Обычными источниками
загрязнения являются насекомые,
сок деревьев и горячий воск,
используемый в некоторых
коммерческих автомобильных
мойках. Если щетки плохо очищают
стекло, вымойте стекло и щетки
качественным моющим средством
или нейтральным чистящим
средством, после чего тщательно
ополосните чистой водой.
Чтобы не повредить щетки
стеклоочистителя, не
используйте вблизи них бензин,
керосин, сольвент или другие
растворители.
Замена щеток
Если стеклоочистители не
очищают стекло должным
образом, это может означать, что
щетки изношены или повреждены,
и их необходимо заменить.
Во избежание повреждения
рычагов стеклоочистителей не
следует пытаться перемещать
их вручную.
Использование щеток
стеклоочистителей, не
соответствующих требованиям,
может
привести к неисправностям
стеклоочистителей и выходу их из
строя.
К СВЕДЕНИЮ
К СВЕДЕНИЮ
К СВЕДЕНИЮ
i
Не допускайте падения
рычага стеклоочистителя на
ветровое стекло, поскольку
он может выбить кусок стекла
или расколоть стекло.
ВНИМАНИЕ
OLMB073019

7-51
Техническое обслуживание
7

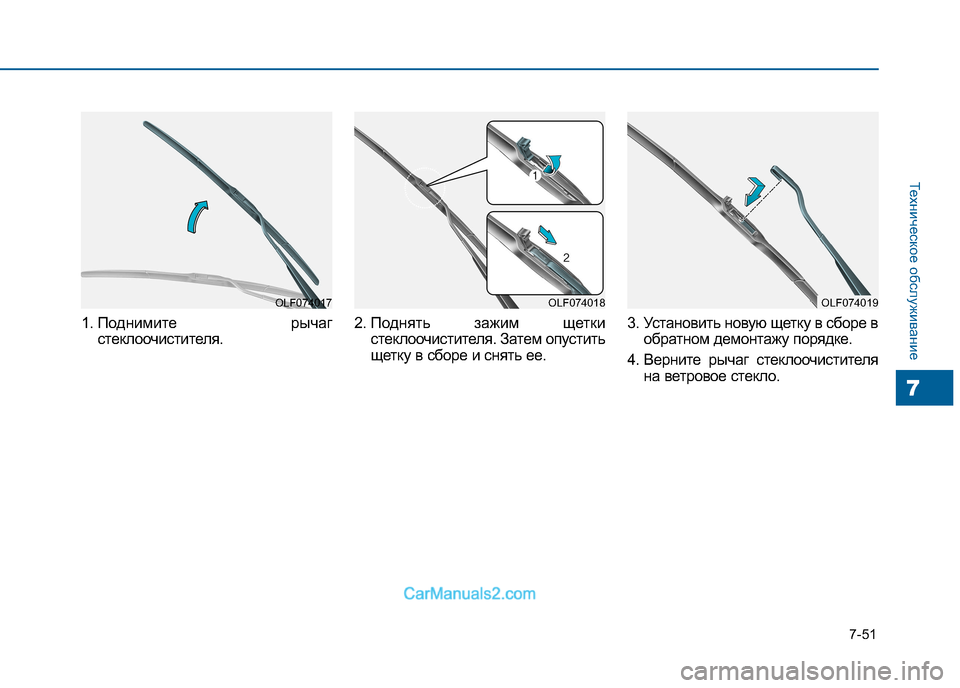

1. Поднимите рычагстеклоочистителя. 2.
Поднять зажим щетки
стеклоочистителя. Затем опустить
щетку в сборе и снять ее. 3. Установить новую щетку в сборе в
обратном демонтажу порядке.
4. Верните рычаг стеклоочистителя на ветровое стекло.
OLF074017OLF074018OLF074019
