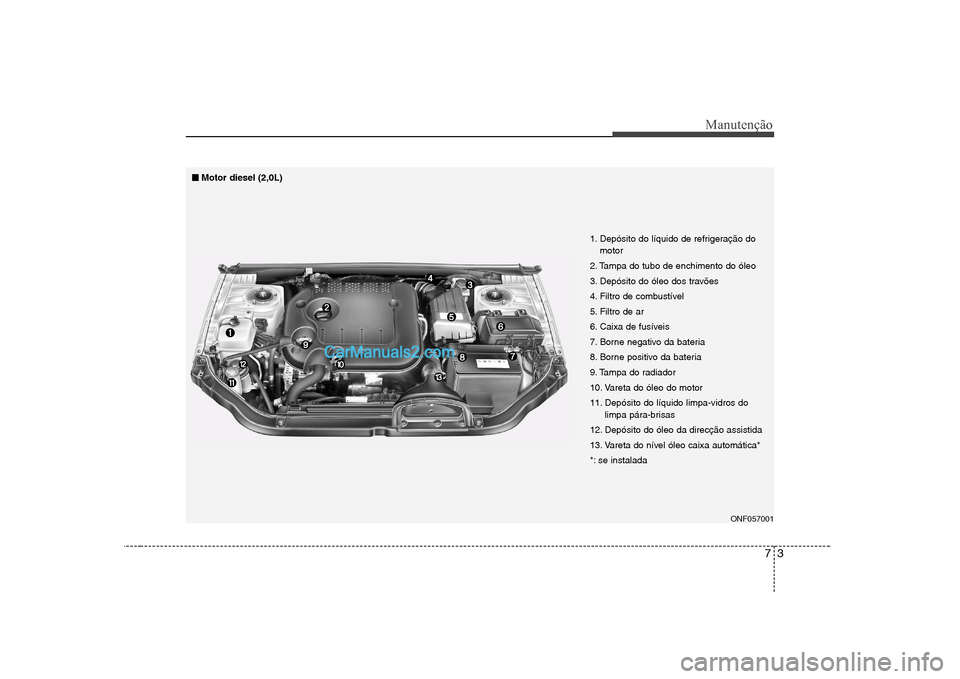

Hyundai Sonata

73
Manutenção
ONF057001
1. Depósito do líquido de refrigeração do
motor
2. Tampa do tubo de enchimento do óleo
3. Depósito do óleo dos travões
4. Filtro de combustível
5. Filtro de ar
6. Caixa de fusíveis
7. Borne negativo da bateria
8. Borne positivo da bateria
9. Tampa do radiador
10. Vareta do óleo do motor
11. Depósito do líquido limpa-vidros do limpa pára-brisas
12. Depósito do óleo da direcção assistida
13. Vareta do nível óleo caixa automática*
*: se instalada
■
■
Motor diesel (2,0L)

Manutenção
4
7

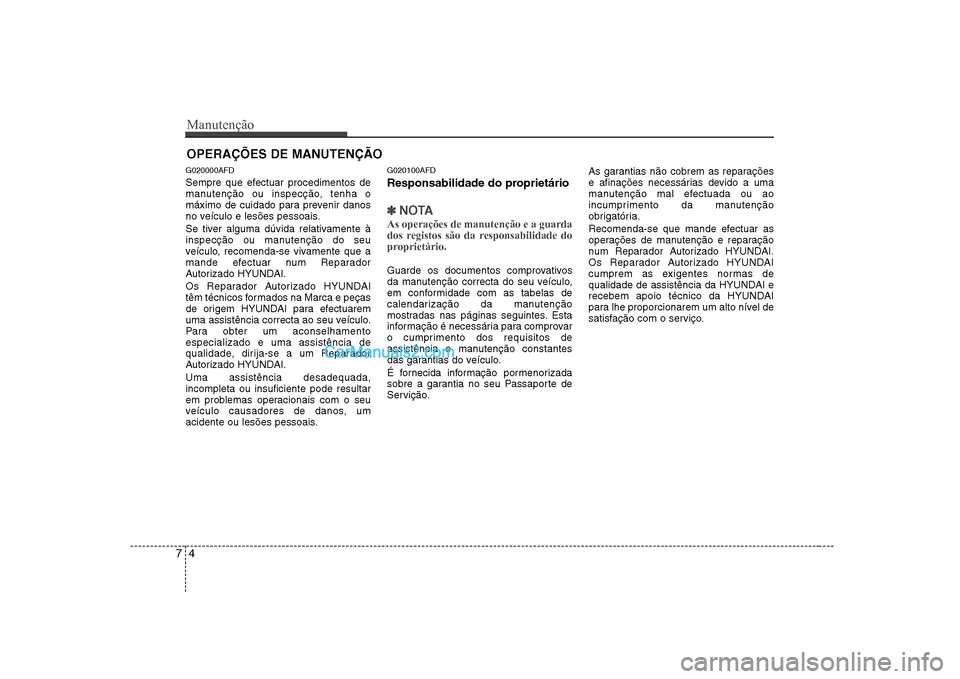

OPERAÇÕES DE MANUTENÇÃO
G020000AFD
Sempre que efectuar procedimentos de
manutenção ou inspecção, tenha o
máximo de cuidado para prevenir danos
no veículo e lesões pessoais.
Se tiver alguma dúvida relativamente à
inspecção ou manutenção do seu
veículo, recomenda-se vivamente que a
mande efectuar num Reparador
Autorizado HYUNDAI.
Os Reparador Autorizado HYUNDAI
têm técnicos formados na Marca e peças
de origem HYUNDAI para efectuarem
uma assistência correcta ao seu veículo.
Para obter um aconselhamentoespecializado e uma assistência de
qualidade, dirija-se a um Reparador
Autorizado HYUNDAI. Uma assistência desadequada, incompleta ou insuficiente pode resultar
em problemas operacionais com o seu
veículo causadores de danos, um
acidente ou lesões pessoais. G020100AFD
Responsabilidade do proprietário
✽✽
NOTA
As operações de manutenção e a guarda
dos registos são da responsabilidade do
proprietário.
Guarde os documentos comprovativos
da manutenção correcta do seu veículo,
em conformidade com as tabelas de
calendarização da manutenção
mostradas nas páginas seguintes. Esta
informação é necessária para comprovar
o cumprimento dos requisitos de
assistência e manutenção constantes
das garantias do veículo.
É fornecida informa ção pormenorizada
sobre a garantia no seu Passaporte de
Servição. As garantias não cobrem as reparações
e afinações necessárias devido a uma
manutenção mal efectuada ou ao
incumprimento da manutenção
obrigatória.
Recomenda-se que mande efectuar as
operações de manutenção e reparação
num Reparador Autorizado HYUNDAI.
Os Reparador Autorizado HYUNDAI
cumprem as exigentes normas de
qualidade de assistência da HYUNDAI e
recebem apoio técnico da HYUNDAI
para lhe proporcionarem um alto nível de
satisfação com o serviço.

75
Manutenção

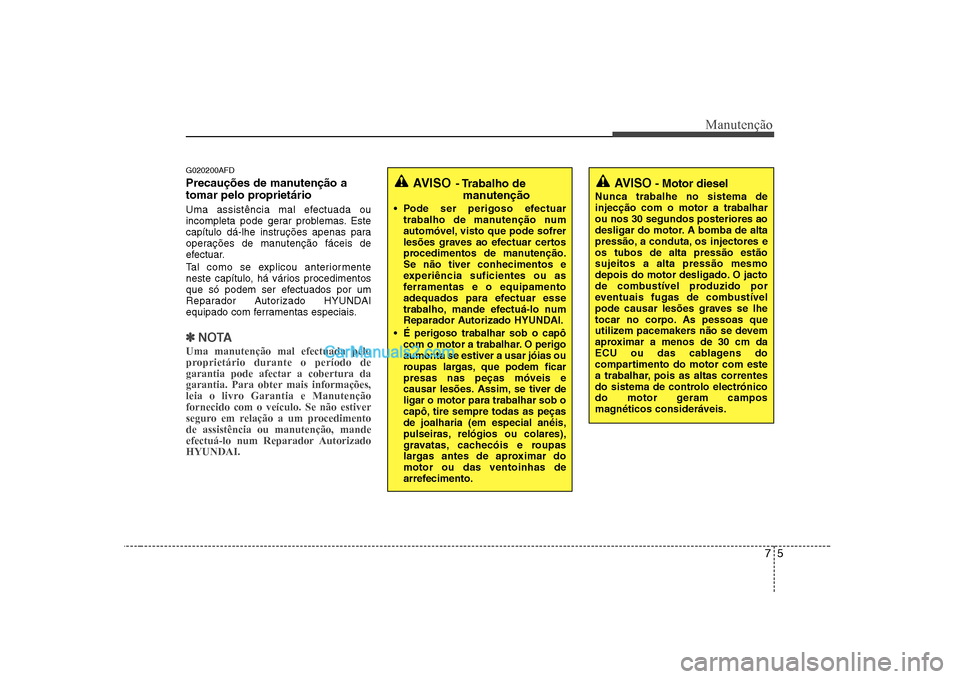

G020200AFD
Precauções de manutenção a
tomar pelo proprietário
Uma assistência mal efectuada ou
incompleta pode gerar problemas. Este
capítulo dá-lhe instruções apenas para
operações de manutenção fáceis de
efectuar.
Tal como se explicou anteriormente
neste capítulo, há vários procedimentos
que só podem ser efectuados por um
Reparador Autorizado HYUNDAI
equipado com ferramentas especiais.
✽✽NOTA
Uma manutenção mal efectuada pelo
proprietário durante o período de
garantia pode afectar a cobertura da
garantia. Para obter mais informações,
leia o livro Garantia e Manutençãofornecido com o veículo. Se não estiver
seguro em relação a um procedimentode assistência ou manutenção, mande
efectuá-lo num Reparador AutorizadoHYUNDAI.
AVISO - Trabalho de
manutenção
Pode ser perigoso efectuar trabalho de manutenção num
automóvel, visto que pode sofrer
lesões graves ao efectuar certos
procedimentos de manutenção.Se não tiver conhecimentos e
experiência suficientes ou as
ferramentas e o equipamento
adequados para efectuar esse
trabalho, mande efectuá-lo num
Reparador Autorizado HYUNDAI.
É perigoso trabalhar sob o capô com o motor a trabalhar. O perigoaumenta se estiver a usar jóias ou
roupas largas, que podem ficarpresas nas peças móveis e
causar lesões. Assim, se tiver deligar o motor para trabalhar sob o
capô, tire sempre todas as peçasde joalharia (em especial anéis,
pulseiras, relógios ou colares),
gravatas, cachecóis e roupas
largas antes de aproximar domotor ou das ventoinhas de
arrefecimento.AVISO - Motor diesel
Nunca trabalhe no sistema de injecção com o motor a trabalharou nos 30 segundos posteriores ao
desligar do motor. A bomba de alta
pressão, a conduta, os injectores eos tubos de alta pressão estãosujeitos a alta pressão mesmo
depois do motor desligado. O jacto
de combustível produzido por
eventuais fugas de combustível
pode causar lesões graves se lhe
tocar no corpo. As pessoas que
utilizem pacemakers não se devem
aproximar a menos de 30 cm da
ECU ou das cablagens do
compartimento do motor com este
a trabalhar, pois as altas correntes
do sistema de controlo electrónico
do motor geram campos
magnéticos consideráveis.

Manutenção
6
7

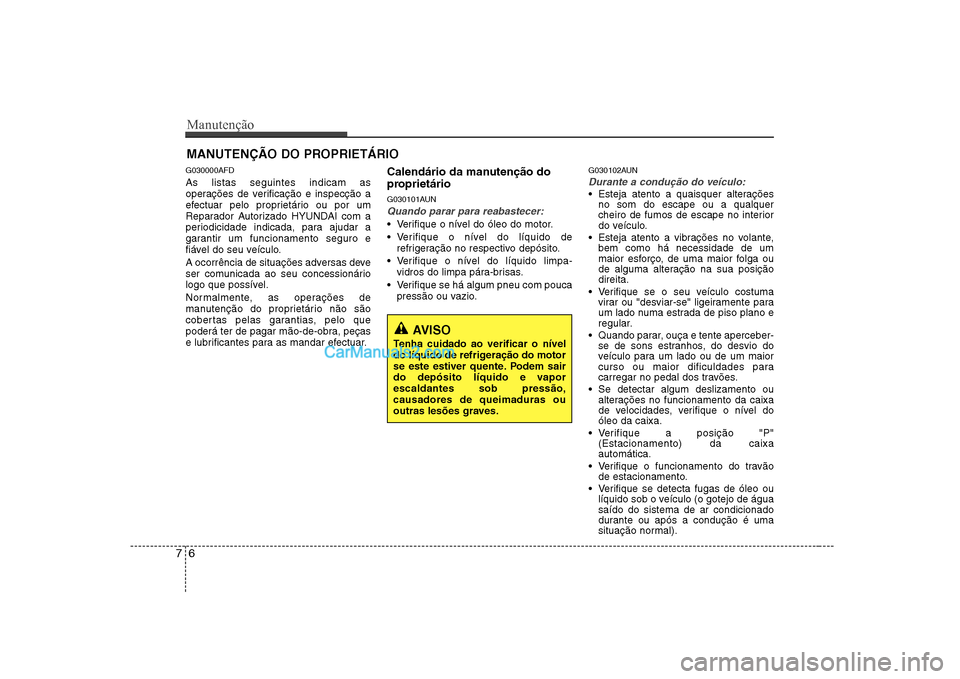

MANUTENÇÃO DO PROPRIETÁRIO
G030000AFD As listas seguintes indicam as
operações de verificação e inspecção a
efectuar pelo proprietário ou por um
Reparador Autorizado HYUNDAI com a
periodicidade indicada, para ajudar a
garantir um funcionamento seguro e
fiável do seu veículo.
A ocorrência de situações adversas deve
ser comunicada ao seu concessionário
logo que possível.
Normalmente, as operações de
manutenção do proprietário não são
cobertas pelas garantias, pelo que
poderá ter de pagar mão-de-obra, peças
e lubrificantes para as mandar efectuar. Calendário da manutenção do
proprietário
G030101AUN
Quando parar para reabastecer:
Verifique o nível do óleo do motor.
Verifique o nível do líquido de
refrigeração no respectivo depósito.
Verifique o nível do líquido limpa- vidros do limpa pára-brisas.
Verifique se há algum pneu com pouca pressão ou vazio. G030102AUN
Durante a condução do veículo:
Esteja atento a quaisquer alterações
no som do escape ou a qualquer
cheiro de fumos de escape no interior
do veículo.
Esteja atento a vibrações no volante, bem como há necessidade de um
maior esforço, de uma maior folga ou
de alguma alteração na sua posiçãodireita.
Verifique se o seu veículo costuma virar ou "desviar-se" ligeiramente para
um lado numa estrada de piso plano e
regular.
Quando parar, ouça e tente aperceber- se de sons estranhos, do desvio do
veículo para um lado ou de um maior
curso ou maior dificuldades para
carregar no pedal dos travões.
Se detectar algum deslizamento ou alterações no funcionamento da caixa
de velocidades, verifique o nível doóleo da caixa.
Verifique a posição "P" (Estacionamento) da caixaautomática.
Verifique o funcionamento do travão de estacionamento.
Verifique se detecta fugas de óleo ou líquido sob o veículo (o gotejo de águasaído do sistema de ar condicionado
durante ou após a condução é uma
situação normal).
AVISO
Tenha cuidado ao verificar o nível
do líquido de refrigeração do motor
se este estiver quente. Podem sair
do depósito líquido e vaporescaldantes sob pressão,causadores de queimaduras ou
outras lesões graves.

77
Manutenção

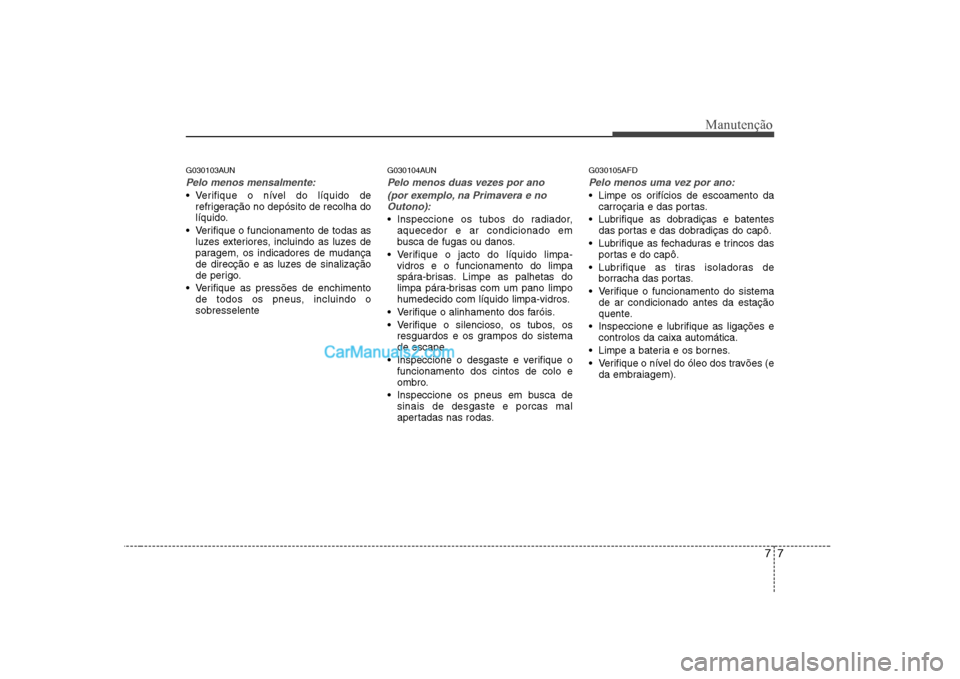

G030103AUN
Pelo menos mensalmente:
Verifique o nível do líquido derefrigeração no depósito de recolha do
líquido.
Verifique o funcionamento de todas as luzes exteriores, incluindo as luzes de
paragem, os indicadores de mudança
de direcção e as luzes de sinalização
de perigo.
Verifique as pressões de enchimento de todos os pneus, incluindo osobresselente G030104AUN
Pelo menos duas vezes por ano
(por exemplo, na Primavera e noOutono):
Inspeccione os tubos do radiador, aquecedor e ar condicionado em
busca de fugas ou danos.
Verifique o jacto do líquido limpa- vidros e o funcionamento do limpa
spára-brisas. Limpe as palhetas do
limpa pára-brisas com um pano limpo
humedecido com líquido limpa-vidros.
Verifique o alinhamento dos faróis.
Verifique o silencioso, os tubos, os resguardos e os grampos do sistema
de escape.
Inspeccione o desgaste e verifique o funcionamento dos cintos de colo e
ombro.
Inspeccione os pneus em busca de sinais de desgaste e porcas mal
apertadas nas rodas. G030105AFD
Pelo menos uma vez por ano:
Limpe os orifícios de escoamento da
carroçaria e das portas.
Lubrifique as dobradiças e batentes das portas e das dobradiças do capô.
Lubrifique as fechaduras e trincos das portas e do capô.
Lubrifique as tiras isoladoras de borracha das portas.
Verifique o funcionamento do sistema de ar condicionado antes da estação
quente.
Inspeccione e lubrifique as ligações e controlos da caixa automática.
Limpe a bateria e os bornes.
Verifique o nível do óleo dos travões (e da embraiagem).

Manutenção
8
7

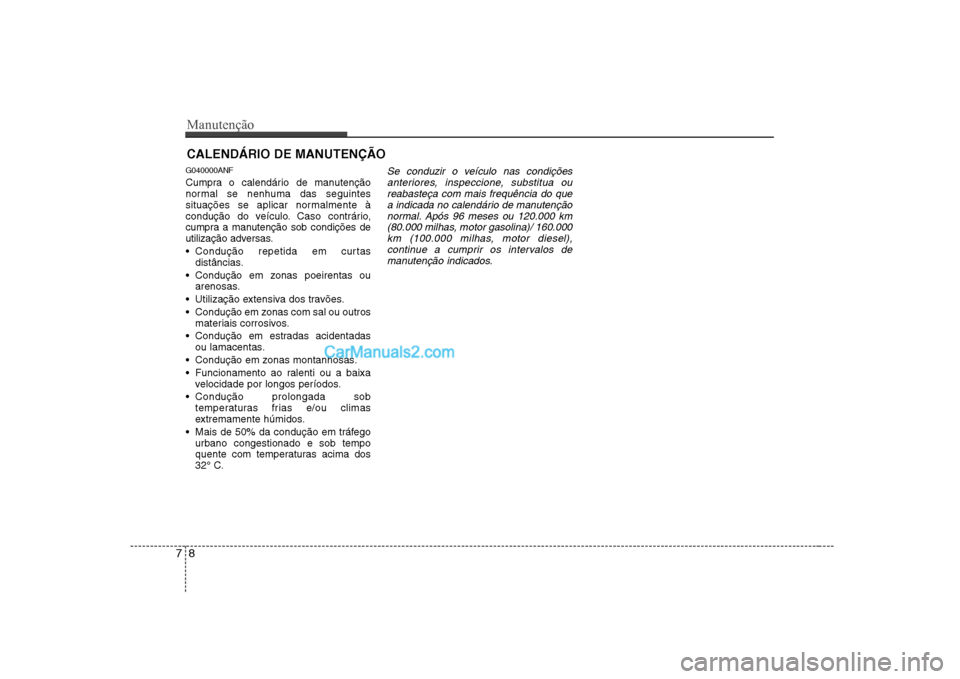

CALENDÁRIO DE MANUTENÇÃO
G040000ANF
Cumpra o calendário de manutenção
normal se nenhuma das seguintes
situações se aplicar normalmente à
condução do veículo. Caso contrário,
cumpra a manutenção sob condições de
utilização adversas.
Condução repetida em curtas distâncias.
Condução em zonas poeirentas ou arenosas.
Utilização extensiva dos travões.
Condução em zonas com sal ou outros materiais corrosivos.
Condução em estradas acidentadas ou lamacentas.
Condução em zonas montanhosas.
Funcionamento ao ralenti ou a baixa velocidade por longos períodos.
Condução prolongada sob temperaturas frias e/ou climas
extremamente húmidos.
Mais de 50% da condução em tráfego urbano congestionado e sob tempo
quente com temperaturas acima dos
32° C.
Se conduzir o veículo nas condições
anteriores, inspeccione, substitua ou reabasteça com mais frequência do que
a indicada no calendário de manutençãonormal. Após 96 meses ou 120.000 km (80.000 milhas, motor gasolina)/ 160.000
km (100.000 milhas, motor diesel),continue a cumprir os intervalos de manutenção indicados.

79
Manutenção

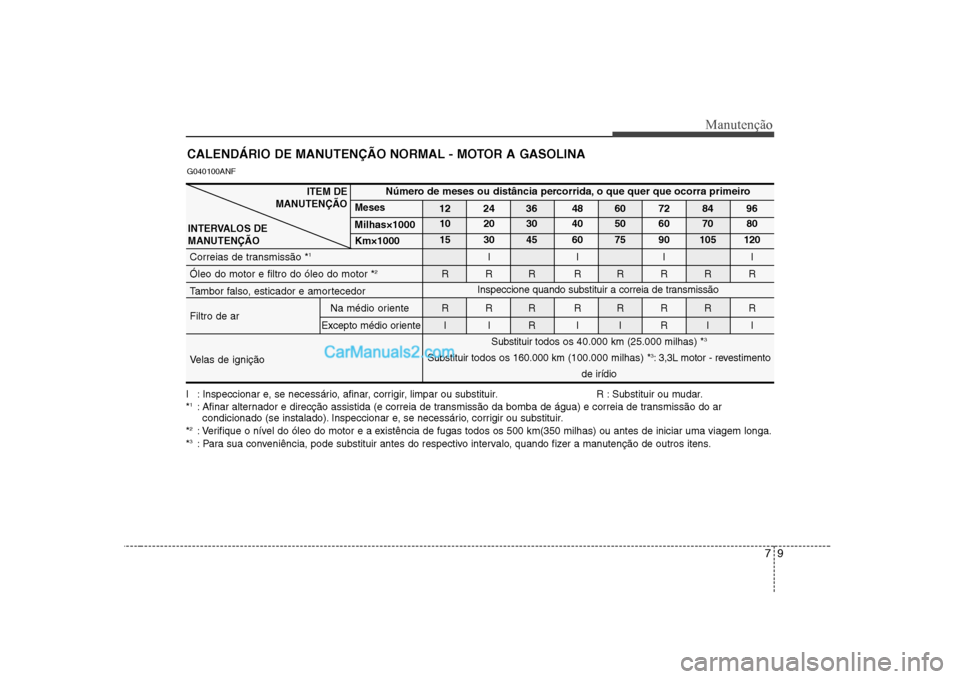

CALENDÁRIO DE MANUTENÇÃO NORMAL - MOTOR A GASOLINA
I : Inspeccionar e, se necessário, afinar, corrigir, limpar ou substituir. R : Substituir ou mudar. *1
: Afinar alternador e direcção assistida (e correia de transmissão da bomba de água) e correia de transmissão do ar
condicionado (se instalado). Inspeccionar e, se necessário, corrigir ou substituir.
* 2
: Verifique o nível do óleo do motor e a existência de fugas todos os 500 km(350 milhas) ou antes de iniciar uma viagem longa.
* 3
: Para sua conveniência, pode substituir antes do respectivo intervalo, quando fizer a manutenção de outros itens.
Número de meses ou distância percorrida, o que quer que ocorra primeiro
Meses12 24 36 48 60 72 84 96
Milhas×1000
10 20 30 40 50 60 70 80
Km×100015 30 45 60 75 90 105 120
Correias de transmissão * 1
IIII
Óleo do motor e filtro do óleo do motor * 2
RRR RRRRR
Tambor falso, esticador e amortecedor Filtro de ar Na médio oriente R R R R R R R R
Excepto médio oriente I I R I I R I I
Velas de ignição
Substituir t odos os 40.000 km (25.000 milhas) * 3
Substituir t odos os160.000 km (100.000 milhas) * 3
: 3,3L motor - revestimento
de irídio
ITEM DE
MANUTENÇÃO
INTERVALOS DE MANUTENÇÃO
Inspeccione quando substituir a correia de transmissão
G040100ANF

Manutenção
10
7

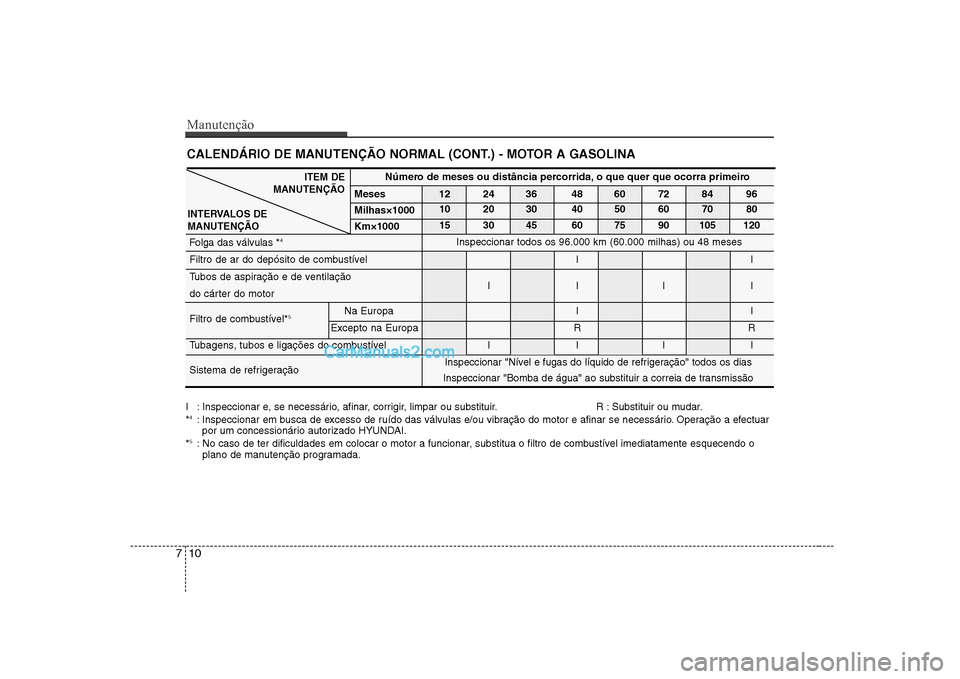

CALENDÁRIO DE MANUTENÇÃO NORMAL (CONT.) - MOTOR A GASOLINA
I : Inspeccionar e, se necessário, afinar, corrigir, limpar ou substituir. R : Substituir ou mudar. * 4
: Inspeccionar em busca de excesso de ruído das válvulas e/ou vibração do motor e afinar se necessário. Operação a efectuar
por um concessionário autorizado HYUNDAI.
* 5
: No caso de ter dificuldades em colocar o motor a funcionar, substitua o filtro de combustível imediatamente esquecendo o
plano de manutenção programada.
Número de meses ou distância percorrida, o que quer que ocorra primeiro
Meses 12 24 36 48 60 72 84 96 Milhas×1000
10 20 30 40 50 60 70 80
Km×100015 30 45 60 75 90 105 120
Folga das válvulas
* 4
Filtro de ar do depósito de combustível II
Tubos de aspiração e de ventilação
do cárter do motor IIII
Filtro de combustível* 5Na Europa
II
Excepto na Europa R R
Tubagens, tubos e ligações do combustível I I I I I I I I
Sistema de refrigeração
ITEM DE
MANUTENÇÃO
INTERVALOS DE MANUTENÇÃO
Inspeccionar "Nível e fugas do líquido de refrigeração" todos os dias
Inspeccionar "Bomba de água" ao substituir a correia de transmissão
Inspeccionar todos os 96.000 km (60.000 milhas) ou 48 meses

711
Manutenção

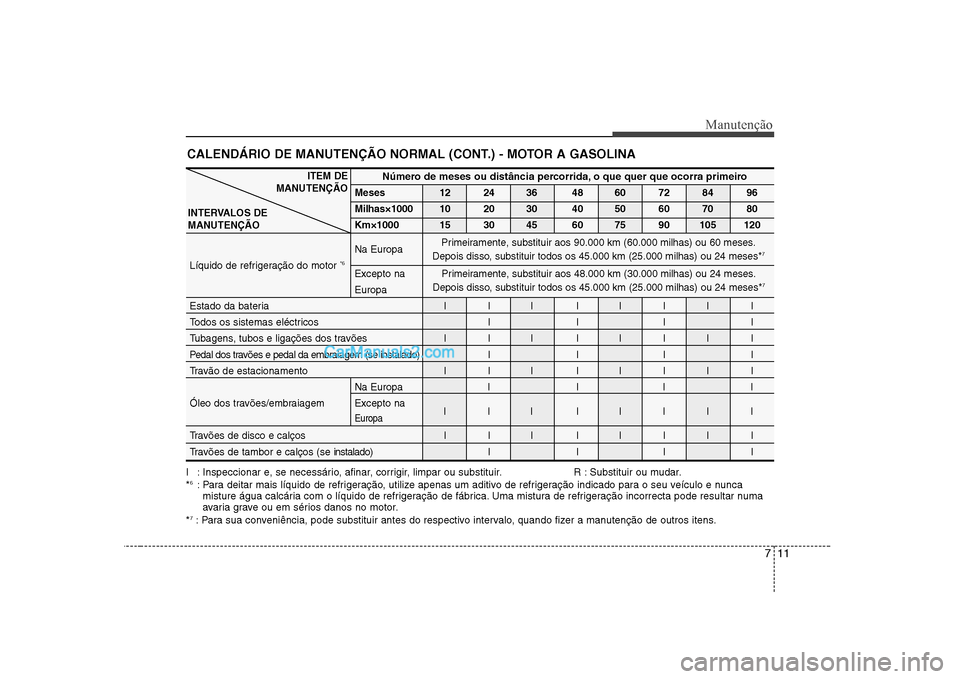

CALENDÁRIO DE MANUTENÇÃO NORMAL (CONT.) - MOTOR A GASOLINA
I : Inspeccionar e, se necessário, afinar, corrigir, limpar ou substituir. R : Substituir ou mudar. *6
: Para deitar mais líquido de refrigeração, utilize apenas um aditivo de refrigeração indicado para o seu veículo e nunca
misture água calcária com o líquido de refrigeração de fábrica. Uma mistura de refrigeração incorrecta pode resultar numa
avaria grave ou em sérios danos no motor.
* 7
: Para sua conveniência, pode substituir antes do respectivo intervalo, quando fizer a manutenção de outros itens.
Número de meses ou distância percorrida, o que quer que ocorra primeiro
Meses 12 24 36 48 60 72 84 96
Milhas×1000 10 20 30 40 50 60 70 80
Km×1000 15 30 45 60 75 90 105 120 Na Europa
Líquido de refrigeração do motor *6
Excepto na Europa
Estado da bateria I I I I I I I I
Todos os sistemas eléctricos I I I I
Tubagens, tubos e ligações dos travões I I I I I I I I
Pedal dos travões e pedal da embraiagem (se instalado)IIII
Travão de estacionamento I I I I I I I I Na Europa
IIII
Óleo dos travões/embraiagem Excepto na
EuropaIII IIIII
Travões de disco e calços I I I I I I I I
Travões de tambor e calços (se
instalado)I II I
Primeiramente, substituir aos 48.000 km (30.000 milhas) ou 24 meses.
Depois disso, substituir todos os 45.000 km (25.000 milhas) ou 24 meses*7
Primeiramente, substituir aos 90.000 km (60.000 milhas) ou 60 meses.
Depois disso, substituir todos os 45.000 km (25.000 milhas) ou 24 meses*7
ITEM DE
MANUTENÇÃO
INTERVALOS DE MANUTENÇÃO

Manutenção
12
7

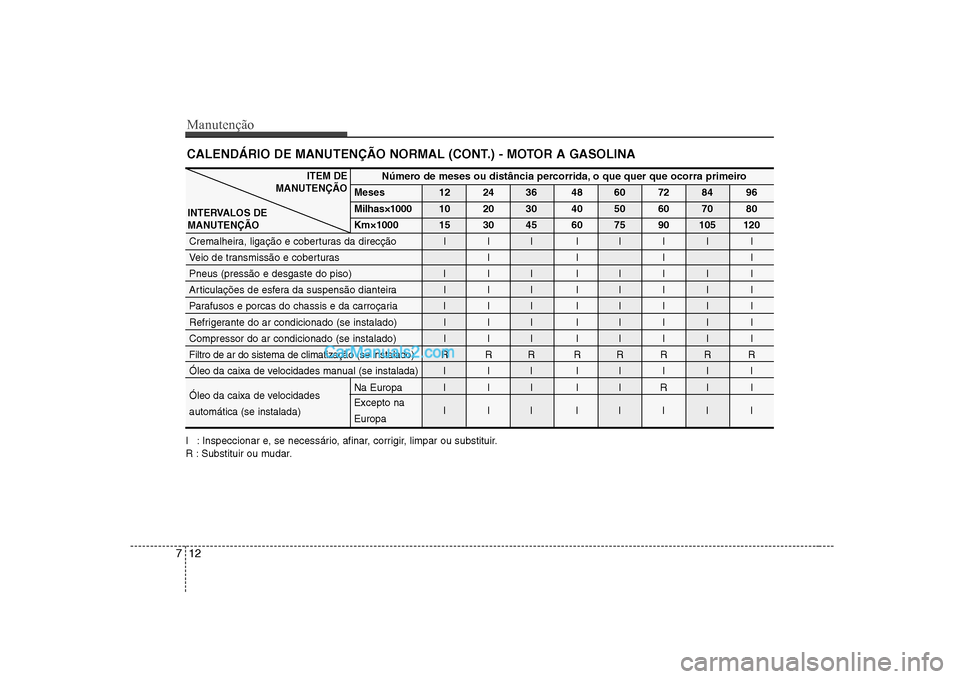

CALENDÁRIO DE MANUTENÇÃO NORMAL (CONT.) - MOTOR A GASOLINA
I : Inspeccionar e, se necessário, afinar, corrigir, limpar ou substituir.
R : Substituir ou mudar.
Número de meses ou distância percorrida, o que quer que ocorra primeiro
Meses 12 24 36 48 60 72 84 96
Milhas×1000 10 20 30 40 50 60 70 80
Km×1000 15 30 45 60 75 90 105 120
Cremalheira, ligação e coberturas da direcção I I I I I I I I
Veio de transmissão e coberturas I I I I
Pneus (pressão e desgaste do piso) I I I I I I I I
Articulações de esfera da suspensão dianteira I I I I I I I I
Parafusos e porcas do chassis e da carroçaria I I I I I I I I
Refrigerante do ar condicionado (se instalado) I I I I I I I I
Compressor do ar condicionado (se instalado) I I I I I I I I
Filtro de ar do sistema de climatização (se instalado) R R R R R R R R
Óleo da caixa de velocidades manual (se instalada) I I I I I I I I
Óleo da caixa de velocidades Na Europa
III IIRI I
automática (se instalada)Excepto naIII IIIIIEuropa
ITEM DE
MANUTENÇÃO
INTERVALOS DE MANUTENÇÃO
