Hyundai Sonata

733
Manutenção

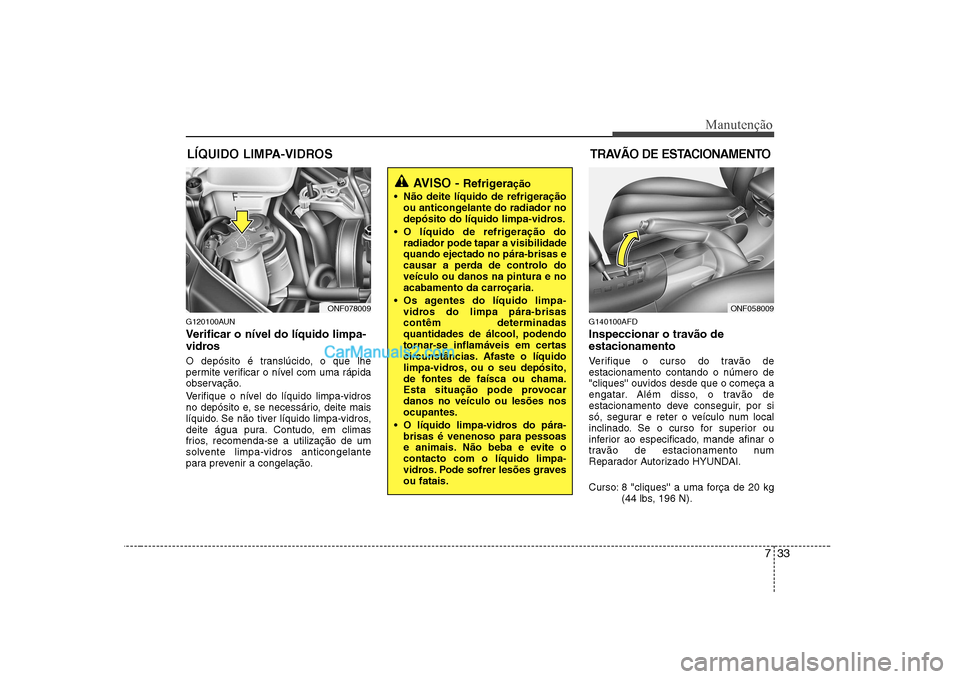

LÍQUIDO LIMPA-VIDROS
G120100AUN
Verificar o nível do líquido limpa-
vidros
O depósito é translúcido, o que lhe
permite verificar o nível com uma rápida
observação.
Verifique o nível do líquido limpa-vidros
no depósito e, se necessário, deite mais
líquido. Se não tiver líquido limpa-vidros,
deite água pura. Contudo, em climas
frios, recomenda-se a utilização de um
solvente limpa-vidros anticongelante
para prevenir a congelação. G140100AFD
Inspeccionar o travão de estacionamento
Verifique o curso do travão de estacionamento contando o número de"cliques'' ouvidos desde que o começa a
engatar. Além disso, o travão de
estacionamento deve conseguir, por si
só, segurar e reter o veículo num local
inclinado. Se o curso for superior ou
inferior ao especificado, mande afinar o
travão de estacionamento num
Reparador Autorizado HYUNDAI.
Curso: 8 "cliques'' a uma força de 20 kg
(44 lbs, 196 N).
AVISO - Refrigera ção
Não deite líquido de refrigeração ou anticongelante do radiador no
depósito do líquido limpa-vidros.
O líquido de refrigeração do radiador pode tapar a visibilidadequando ejectado no pára-brisas e
causar a perda de controlo doveículo ou danos na pintura e no
acabamento da carroçaria.
Os agentes do líquido limpa- vidros do limpa pára-brisascontêm determinadas
quantidades de álcool, podendo
tornar-se inflamáveis em certas
circunstâncias. Afaste o líquido
limpa-vidros, ou o seu depósito,
de fontes de faísca ou chama.
Esta situação pode provocardanos no veículo ou lesões nosocupantes.
O líquido limpa-vidros do pára- brisas é venenoso para pessoas
e animais. Não beba e evite ocontacto com o líquido limpa-
vidros. Pode sofrer lesões gravesou fatais.
TRAVÃO DE ESTACIONAMENTO
ONF078009ONF058009

Manutenção
34
7

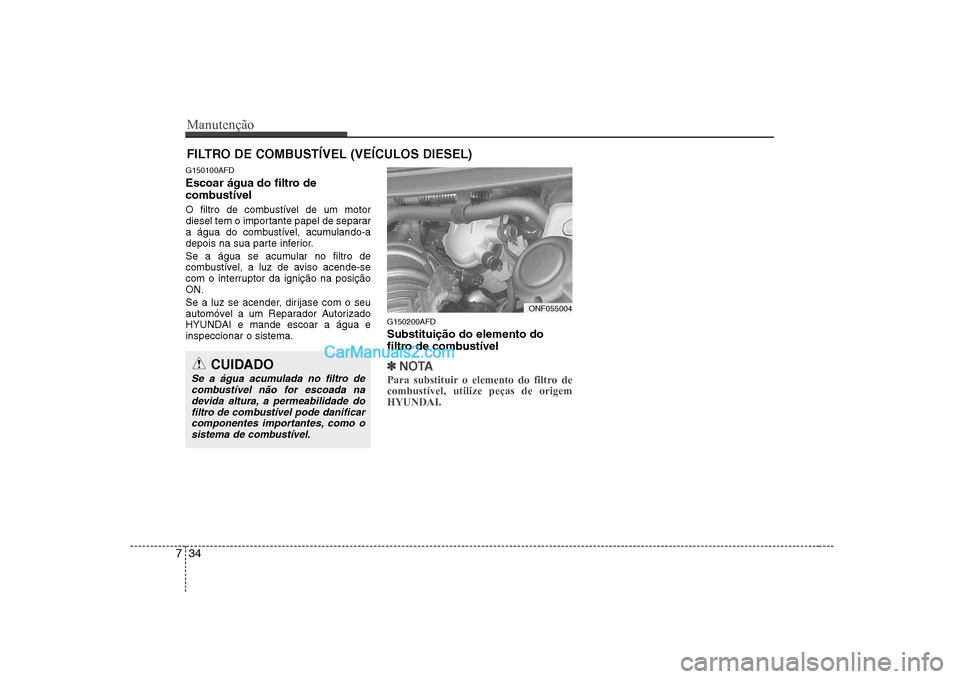

FILTRO DE COMBUSTÍVEL (VEÍCULOS DIESEL)
G150100AFD
Escoar água do filtro de
combustível
O filtro de combustível de um motor
diesel tem o importante papel de separar
a água do combustível, acumulando-a
depois na sua parte inferior.
Se a água se acumular no filtro de
combustível, a luz de aviso acende-se
com o interruptor da ignição na posiçãoON.
Se a luz se acender, dirijase com o seu
automóvel a um Reparador Autorizado
HYUNDAI e mande escoar a água einspeccionar o sistema. G150200AFD Substituição do elemento do
filtro de combustível
✽✽
NOTA
Para substituir o elemento do filtro de combustível, utilize peças de origemHYUNDAI.CUIDADO
Se a água acumulada no filtro de combustível não for escoada na
devida altura, a permeabilidade do filtro de combustível pode danificarcomponentes importantes, como o sistema de combustível.
ONF055004

735
Manutenção

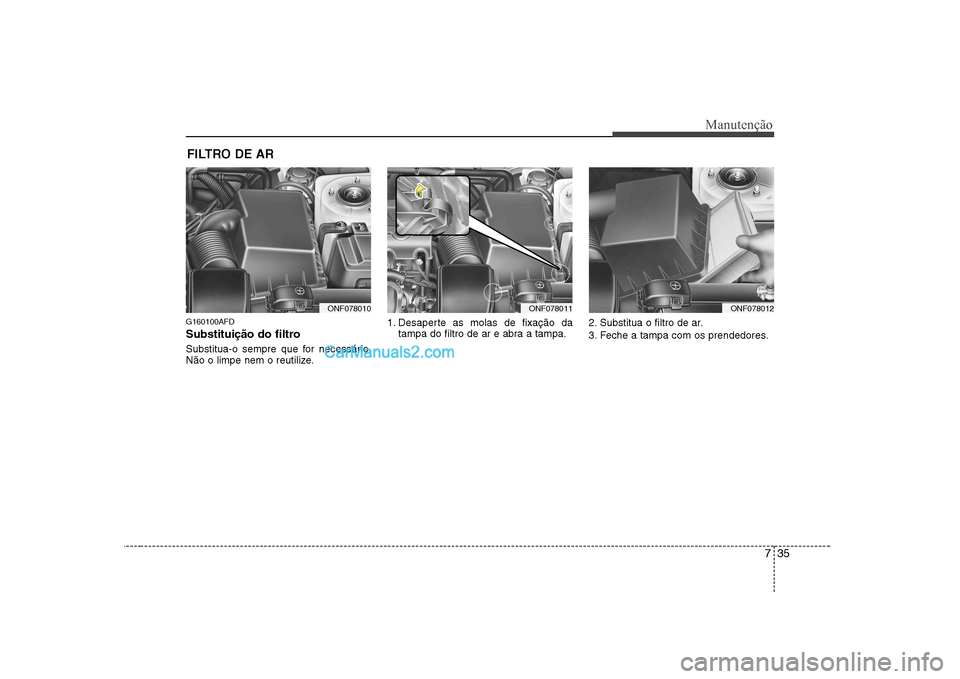

FILTRO DE AR
G160100AFD
Substituição do filtro
Substitua-o sempre que for necessário.
Não o limpe nem o reutilize. 1. Desaperte as molas de fixação da
tampa do filtro de ar e abra a tampa. 2. Substitua o filtro de ar.
3. Feche a tampa com os prendedores.
ONF078010ONF078011ONF078012

Manutenção
36
7

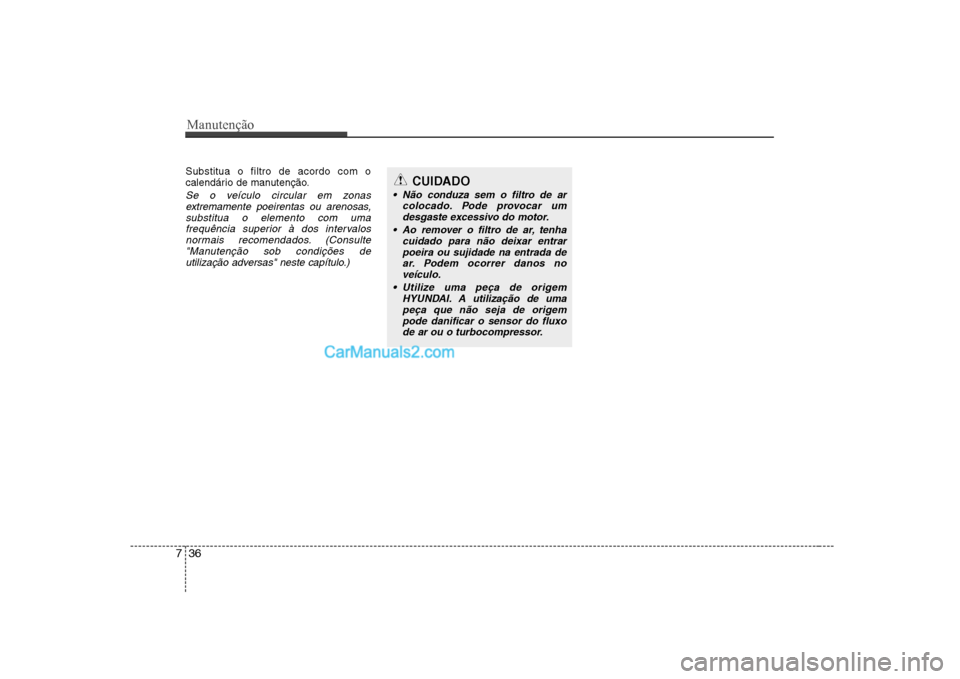

Substitua o filtro de acordo com o
calendário de manutenção.
Se o veículo circular em zonas
extremamente poeirentas ou arenosas,
substitua o elemento com umafrequência superior à dos intervalosnormais recomendados. (Consulte
"Manutenção sob condições de utilização adversas" neste capítulo.)
CUIDADO
Não conduza sem o filtro de ar
colocado. Pode provocar umdesgaste excessivo do motor.
Ao remover o filtro de ar, tenha cuidado para não deixar entrar
poeira ou sujidade na entrada dear. Podem ocorrer danos no veículo.
Utilize uma peça de origem HYUNDAI. A utilização de uma
peça que não seja de origempode danificar o sensor do fluxo de ar ou o turbocompressor.

737
Manutenção

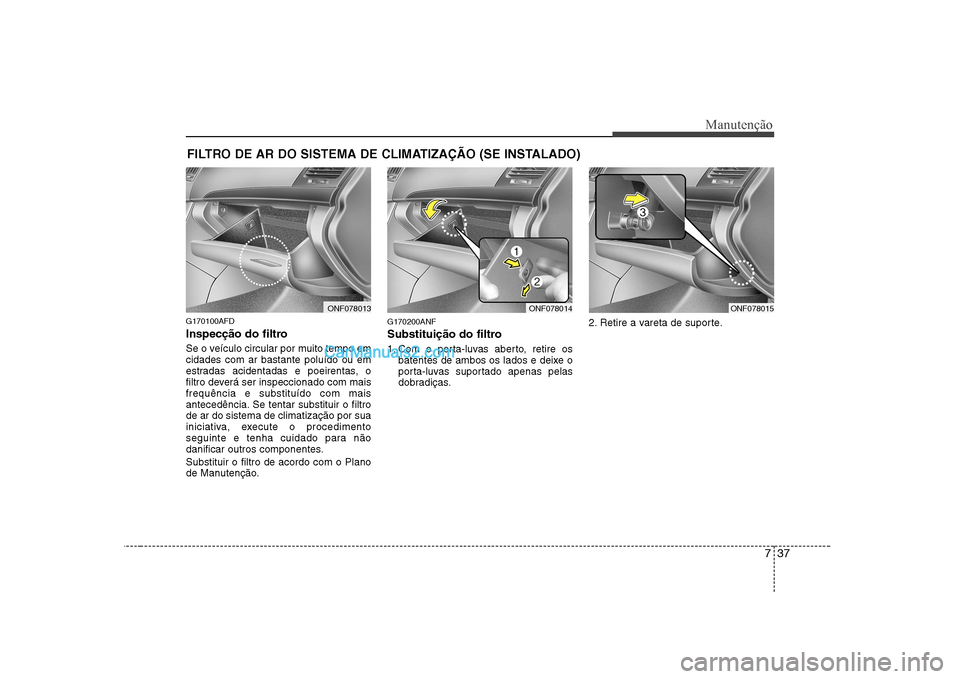

FILTRO DE AR DO SISTEMA DE CLIMATIZAÇÃO (SE INSTALADO)
G170100AFD
Inspecção do filtro
Se o veículo circular por muito tempo em cidades com ar bastante poluído ou em
estradas acidentadas e poeirentas, o
filtro deverá ser inspeccionado com maisfrequência e substituído com mais
antecedência. Se tentar substituir o filtrode ar do sistema de climatização por sua
iniciativa, execute o procedimento
seguinte e tenha cuidado para não
danificar outros componentes. Substituir o filtro de acordo com o Plano
de Manutenção. G170200ANF
Substituição do filtro
1. Com o porta-luvas aberto, retire os
batentes de ambos os lados e deixe o
porta-luvas suportado apenas pelas
dobradiças. 2. Retire a vareta de suporte.
ONF078013ONF078014ONF078015

Manutenção
38
7

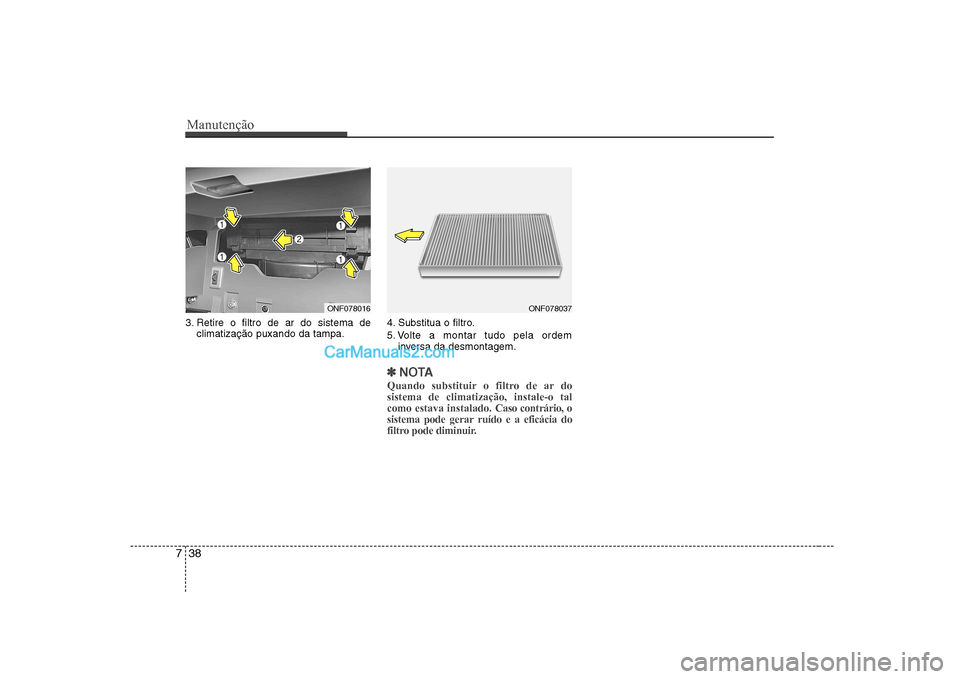

3. Retire o filtro de ar do sistema de
climatização puxando da tampa. 4. Substitua o filtro.
5. Volte a montar tudo pela ordem
inversa da desmontagem.
✽✽ NOTA
Quando substituir o filtro de ar do sistema de climatização, instale-o talcomo estava instalado. Caso contrário, o
sistema pode gerar ruído e a eficácia do
filtro pode diminuir.
ONF078016ONF078037

739
Manutenção

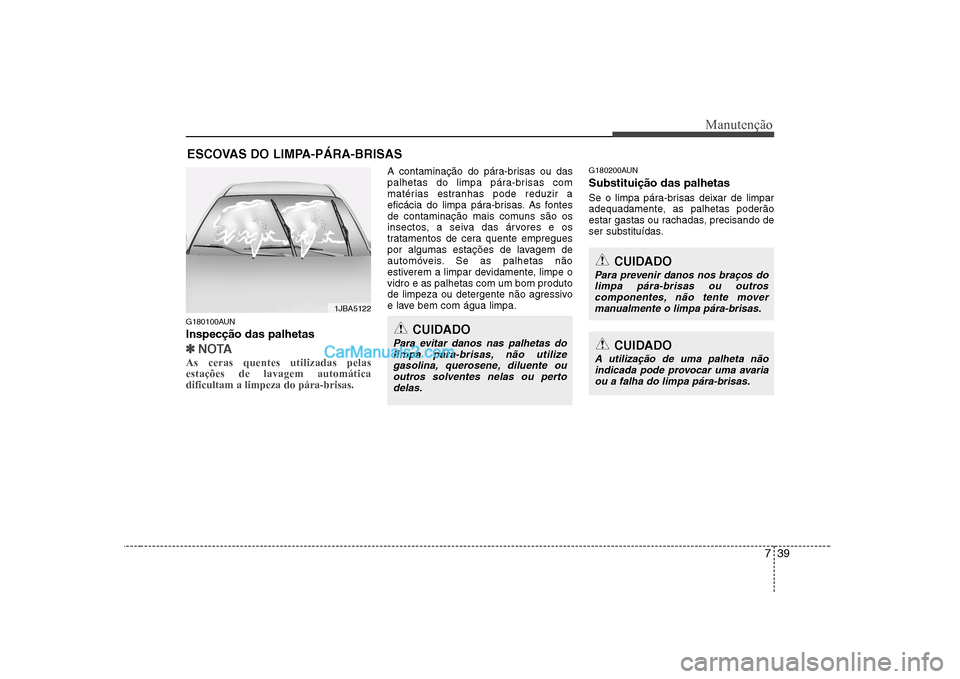

ESCOVAS DO LIMPA-PÁRA-BRISAS
G180100AUN Inspecção das palhetas
✽✽ NOTA
As ceras quentes utilizadas pelas estações de lavagem automáticadificultam a limpeza do pára-brisas.
A contaminação do pára-brisas ou das
palhetas do limpa pára-brisas com
matérias estranhas pode reduzir a
eficácia do limpa pára-brisas. As fontes
de contaminação mais comuns são os
insectos, a seiva das árvores e os
tratamentos de cera quente empregues
por algumas estações de lavagem de
automóveis. Se as palhetas não
estiverem a limpar devidamente, limpe ovidro e as palhetas com um bom produto
de limpeza ou detergente não agressivo
e lave bem com água limpa. G180200AUN Substituição das palhetas
Se o limpa pára-brisas deixar de limpar
adequadamente, as palhetas poderão
estar gastas ou rachadas, precisando de
ser substituídas.
1JBA5122
CUIDADO
Para evitar danos nas palhetas do
limpa pára-brisas, não utilize
gasolina, querosene, diluente ou outros solventes nelas ou pertodelas.
CUIDADO
Para prevenir danos nos braços do limpa pára-brisas ou outros
componentes, não tente mover manualmente o limpa pára-brisas.
CUIDADO
A utilização de uma palheta nãoindicada pode provocar uma avaria
ou a falha do limpa pára-brisas.

Manutenção
40
7

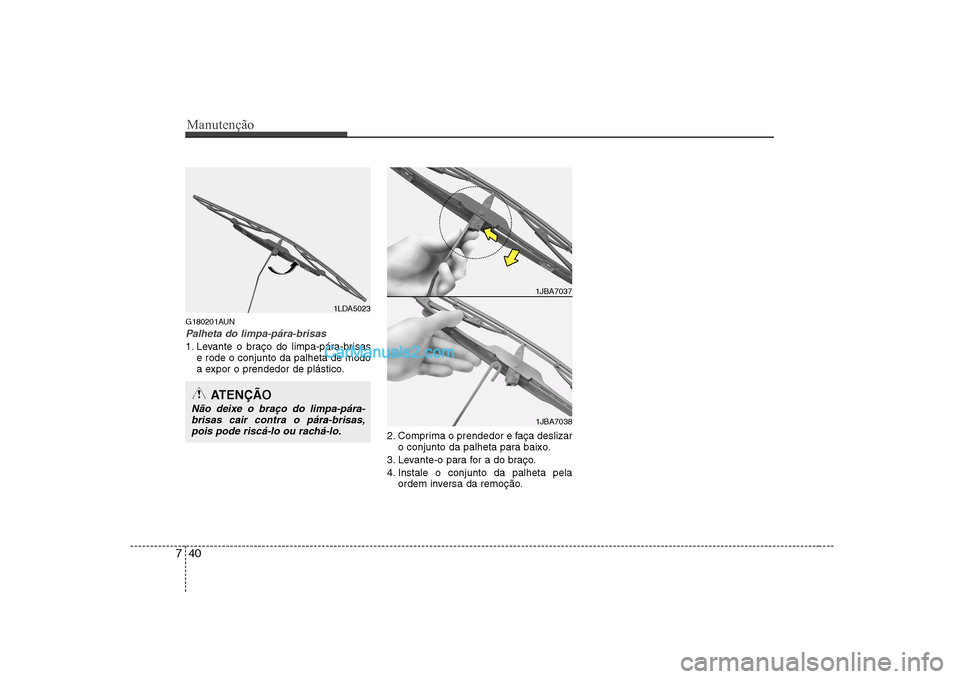

G180201AUN
Palheta do limpa-pára-brisas
1. Levante o braço do limpa-pára-brisas
e rode o conjunto da palheta de modo
a expor o prendedor de plástico.
2. Comprima o prendedor e faça deslizaro conjunto da palheta para baixo.
3. Levante-o para for a do braço.
4. Instale o conjunto da palheta pela ordem inversa da remoção.
1LDA5023
1JBA7037
1JBA7038
ATENÇÃO
Não deixe o braço do limpa-pára-
brisas cair contra o pára-brisas,pois pode riscá-lo ou rachá-lo.

741
Manutenção

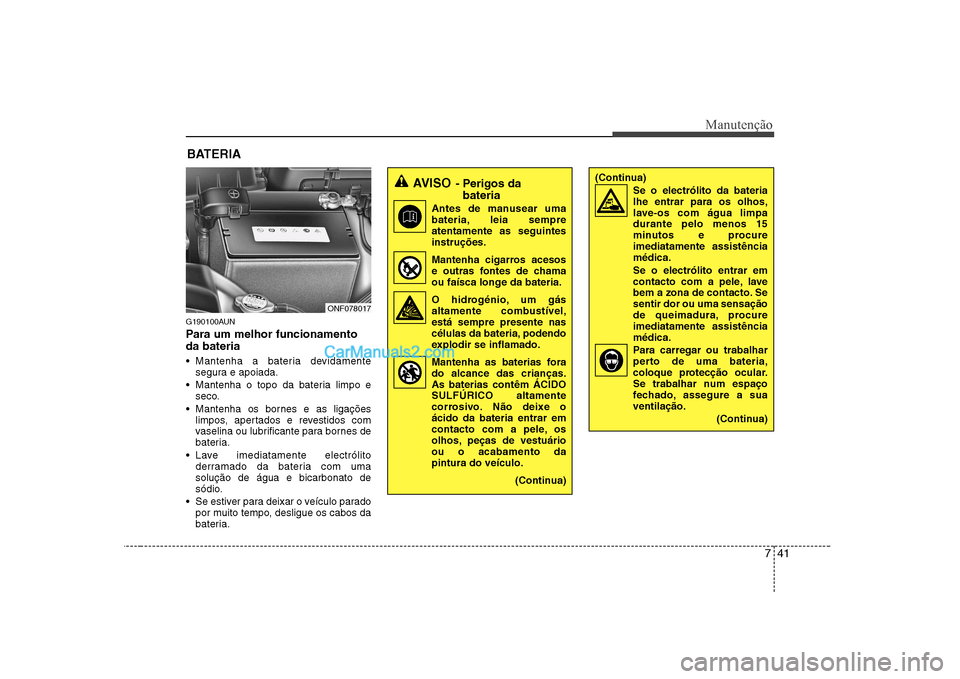

BATERIA
G190100AUN
Para um melhor funcionamento da bateria
Mantenha a bateria devidamente segura e apoiada.
Mantenha o topo da bateria limpo e seco.
Mantenha os bornes e as ligações limpos, apertados e revestidos com
vaselina ou lubrificante para bornes de
bateria.
Lave imediatamente electrólito derramado da bateria com umasolução de água e bicarbonato de
sódio.
Se estiver para deixar o veículo parado por muito tempo, desligue os cabos da
bateria.
AVISO - Perigos da
bateria
Antes de manusear uma bateria, leia sempre atentamente as seguintes
instruções.
Mantenha cigarros acesos e outras fontes de chama
ou faísca longe da bateria.
O hidrogénio, um gás altamente combustível,está sempre presente nas
células da bateria, podendo
explodir se inflamado.
Mantenha as baterias fora do alcance das crianças. As baterias contêm ÁCIDO
SULFÚRICO altamente
corrosivo. Não deixe o
ácido da bateria entrar em
contacto com a pele, os
olhos, peças de vestuárioou o acabamento da
pintura do veículo.
(Continua)(Continua)Se o electrólito da baterialhe entrar para os olhos,
lave-os com água limpa
durante pelo menos 15
minutos e procureimediatamente assistênciamédica. Se o electrólito entrar em
contacto com a pele, lave
bem a zona de contacto. Sesentir dor ou uma sensação
de queimadura, procureimediatamente assistênciamédica.
Para carregar ou trabalhar
perto de uma bateria,
coloque protecção ocular.
Se trabalhar num espaço
fechado, assegure a suaventilação.
(Continua)
ONF078017

Manutenção
42
7

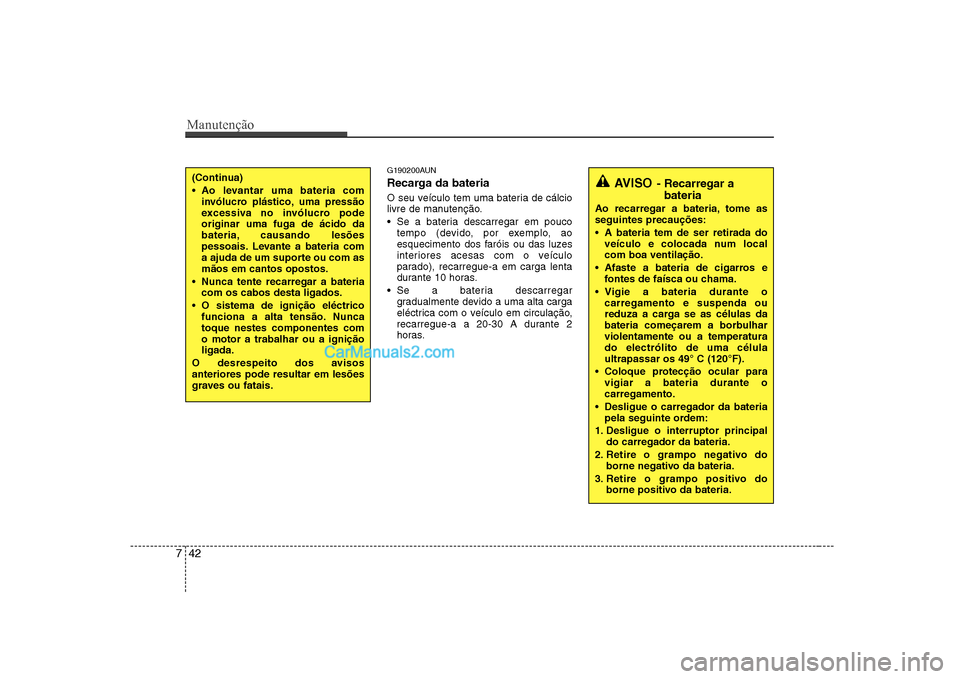

G190200AUN
Recarga da bateria
O seu veículo tem uma bateria de cálcio
livre de manutenção. Se a bateria descarregar em pouco
tempo (devido, por exemplo, ao
esquecimento dos faróis ou das luzes
interiores acesas com o veículo
parado), recarregue-a em carga lenta
durante 10 horas.
Se a bateria descarregar
gradualmente devido a uma alta carga
eléctrica com o veículo em circulação,
recarregue-a a 20-30 A durante 2
horas.(Continua)
Ao levantar uma bateria com
invólucro plástico, uma pressão
excessiva no invólucro podeoriginar uma fuga de ácido da
bateria, causando lesões
pessoais. Levante a bateria com
a ajuda de um suporte ou com asmãos em cantos opostos.
Nunca tente recarregar a bateria com os cabos desta ligados.
O sistema de ignição eléctrico funciona a alta tensão. Nuncatoque nestes componentes como motor a trabalhar ou a igniçãoligada.
O desrespeito dos avisosanteriores pode resultar em lesões
graves ou fatais.AVISO - Recarregar a
bateria
Ao recarregar a bateria, tome as seguintes precauções:
A bateria tem de ser retirada do veículo e colocada num local com boa ventilação.
Afaste a bateria de cigarros e fontes de faísca ou chama.
Vigie a bateria durante o carregamento e suspenda ou
reduza a carga se as células da
bateria começarem a borbulharviolentamente ou a temperaturado electrólito de uma célulaultrapassar os 49° C (120°F).
Coloque protecção ocular para vigiar a bateria durante ocarregamento.
Desligue o carregador da bateria pela seguinte ordem:
1. Desligue o interruptor principal do carregador da bateria.
2. Retire o grampo negativo do borne negativo da bateria.
3. Retire o grampo positivo do borne positivo da bateria.
