Sistema de seguridad del vehículo
B240B05L

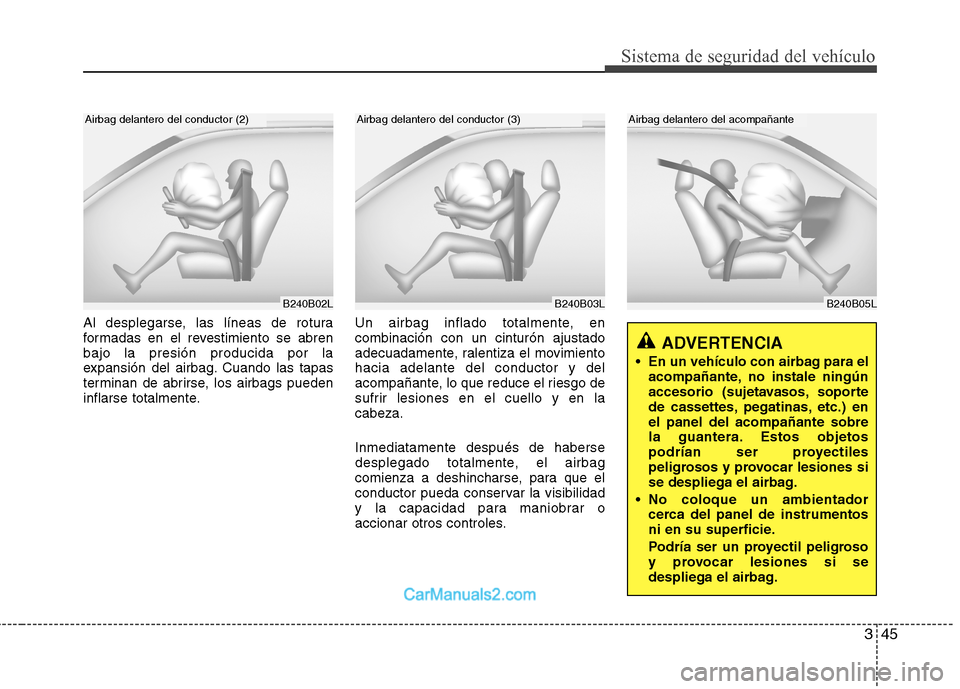

Airbag delantero del acompañante
Al desplegarse, las líneas de rotura
formadas en el revestimiento se abrenbajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente. Un airbag inflado totalmente, encombinación con un cinturón ajustado
adecuadamente, ralentiza el movimientohacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en lacabeza. Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
B240B02LB240B03L
Airbag delantero del conductor (2)Airbag delantero del conductor (3)
ADVERTENCIA
En un vehículo con airbag para el acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) enel panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
No coloque un ambientador cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.

Sistema de seguridad del vehículo
46
3

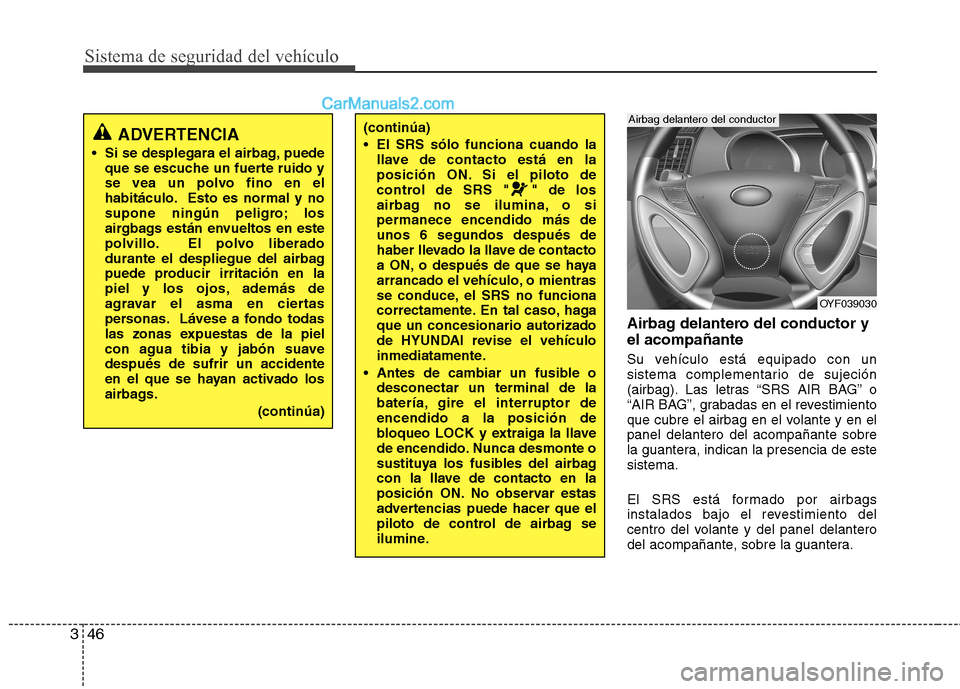

Airbag delantero del conductor y el acompañante
Su vehículo está equipado con un
sistema complementario de sujeción
(airbag). Las letras “SRS AIR BAG” o
“AIR BAG”, grabadas en el revestimiento
que cubre el airbag en el volante y en elpanel delantero del acompañante sobre
la guantera, indican la presencia de estesistema.
El SRS está formado por airbags
instalados bajo el revestimiento del
centro del volante y del panel delantero
del acompañante, sobre la guantera.
ADVERTENCIA
Si se desplegara el airbag, puede que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado
durante el despliegue del airbag
puede producir irritación en la
piel y los ojos, además de
agravar el asma en ciertas
personas. Lávese a fondo todas
las zonas expuestas de la piel
con agua tibia y jabón suavedespués de sufrir un accidente
en el que se hayan activado los
airbags.
(continúa)(continúa)
El SRS sólo funciona cuando lallave de contacto está en la
posición ON. Si el piloto de
control de SRS " " de los
airbag no se ilumina, o sipermanece encendido más deunos 6 segundos después de
haber llevado la llave de contacto
a ON, o después de que se haya
arrancado el vehículo, o mientras
se conduce, el SRS no funciona
correctamente. En tal caso, hagaque un concesionario autorizado
de HYUNDAI revise el vehículo
inmediatamente.
Antes de cambiar un fusible o desconectar un terminal de la
batería, gire el interruptor deencendido a la posición de
bloqueo LOCK y extraiga la llave
de encendido. Nunca desmonte o
sustituya los fusibles del airbag
con la llave de contacto en la
posición ON. No observar estas
advertencias puede hacer que el
piloto de control de airbag se
ilumine.
OYF039030
Airbag delantero del conductor

347
Sistema de seguridad del vehículo
La finalidad del SRS es proporcionar al
conductor del vehículo y al acompañante
una protección complementaria a los
cinturones de seguridad en caso de
impacto frontal de gravedad.
(continúa)
Los airbags delanteros ylaterales pueden lesionar a los ocupantes sentadosincorrectamente en los asientos
delanteros.
Eche su asiento hacia atrás para separarlo todo lo posible de los
airbags delanteros, hasta unaposición que le permita mantener
el control del vehículo.
Los pasajeros y el conductor nunca deberían apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad. Los
pasajeros y el conductor
sentados de forma inadecuada
pueden sufrir lesiones graves al
activarse los airbags.
Nunca se incline sobre la puerta o la consola central; siéntese
siempre en posición vertical.
(continúa)ADVERTENCIA
Use siempre los cinturones de seguridad y la sujeción para niños,
para todos los pasajeros y en todos
los viajes. Los airbag se inflan con
una fuerza considerable e
instantáneamente. Los cinturonesmantienen a los ocupantes en unaposición adecuada para obtener el
máximo beneficio de los airbags.
Los ocupantes que no lleven
puesto el cinturón o que lo lleven
mal abrochado pueden sufrir
lesiones graves al activarse el
airbag. Siga siempre las
precauciones sobre los cinturones,
los airbags y la seguridad de losocupantes contenidas en este
manual.
Para reducir el riesgo de lesiones
graves o mortales y para sacar el
máximo partido al sistema desujeción:
No coloque nunca a un niño en una silla infantil o cojín elevador
en el asiento delantero.
ABC – Lleve siempre a los niños en el asiento trasero. Es el lugar
más seguro para los niños decualquier edad.
(continúa)
OYF039031

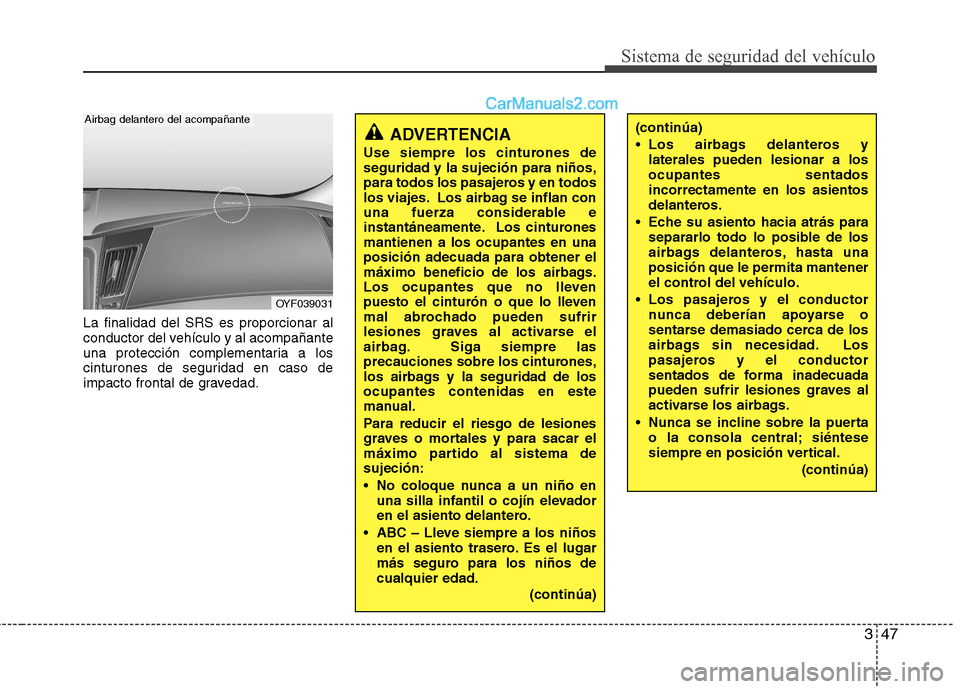

Airbag delantero del acompañante

Sistema de seguridad del vehículo
48
3
(continúa)

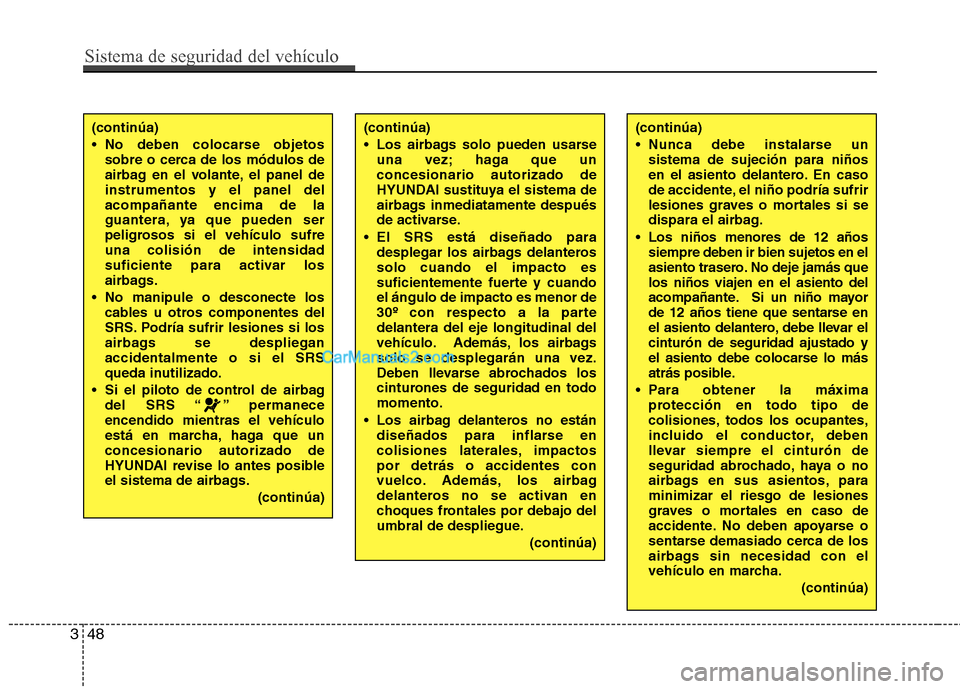

No deben colocarse objetos
sobre o cerca de los módulos de
airbag en el volante, el panel deinstrumentos y el panel delacompañante encima de la
guantera, ya que pueden ser
peligrosos si el vehículo sufreuna colisión de intensidad
suficiente para activar los
airbags.
No manipule o desconecte los cables u otros componentes del
SRS. Podría sufrir lesiones si los
airbags se desplieganaccidentalmente o si el SRS
queda inutilizado.
Si el piloto de control de airbag del SRS “ ” permaneceencendido mientras el vehículo
está en marcha, haga que unconcesionario autorizado de
HYUNDAI revise lo antes posible
el sistema de airbags.
(continúa)(continúa)
Los airbags solo pueden usarseuna vez; haga que un concesionario autorizado de
HYUNDAI sustituya el sistema de
airbags inmediatamente después
de activarse.
El SRS está diseñado para desplegar los airbags delanterossolo cuando el impacto es
suficientemente fuerte y cuandoel ángulo de impacto es menor de
30º con respecto a la partedelantera del eje longitudinal del
vehículo. Además, los airbagssolo se desplegarán una vez.
Deben llevarse abrochados los
cinturones de seguridad en todomomento.
Los airbag delanteros no están diseñados para inflarse en
colisiones laterales, impactospor detrás o accidentes con
vuelco. Además, los airbag
delanteros no se activan en
choques frontales por debajo del
umbral de despliegue.
(continúa)(continúa)
Nunca debe instalarse unsistema de sujeción para niños
en el asiento delantero. En caso
de accidente, el niño podría sufrir
lesiones graves o mortales si se
dispara el airbag.
Los niños menores de 12 años siempre deben ir bien sujetos en el
asiento trasero. No deje jamás quelos niños viajen en el asiento del
acompañante. Si un niño mayor
de 12 años tiene que sentarse en
el asiento delantero, debe llevar elcinturón de seguridad ajustado y
el asiento debe colocarse lo más
atrás posible.
Para obtener la máxima protección en todo tipo de
colisiones, todos los ocupantes,
incluido el conductor, deben
llevar siempre el cinturón de
seguridad abrochado, haya o no
airbags en sus asientos, paraminimizar el riesgo de lesiones
graves o mortales en caso de
accidente. No deben apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad con el
vehículo en marcha.
(continúa)

349
Sistema de seguridad del vehículo

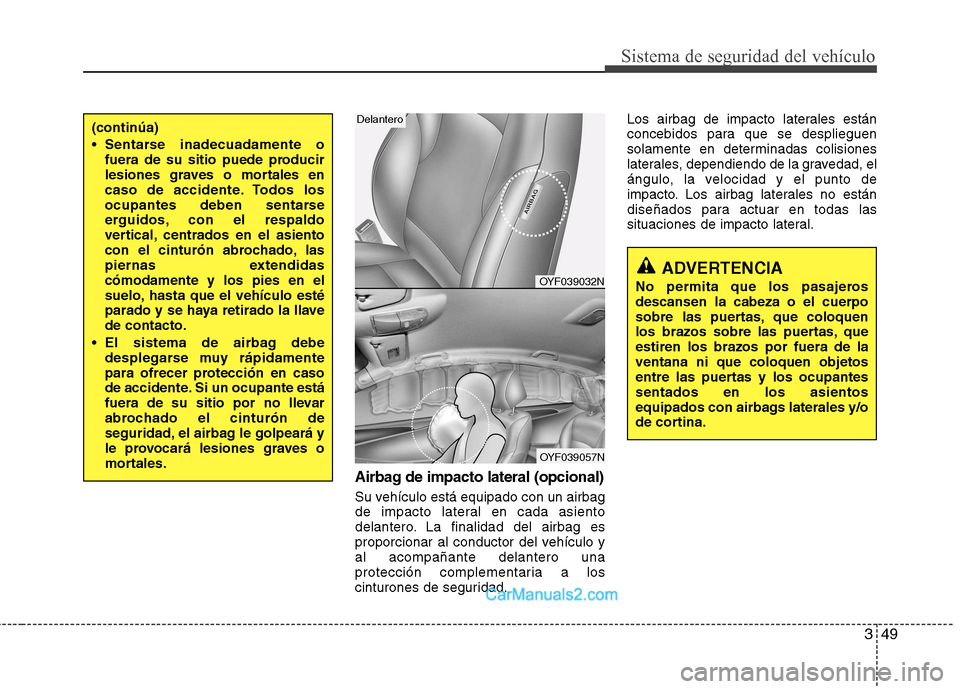

Airbag de impacto lateral (opcional)
Su vehículo está equipado con un airbag
de impacto lateral en cada asiento
delantero. La finalidad del airbag es
proporcionar al conductor del vehículo yal acompañante delantero una
protección complementaria a los
cinturones de seguridad.Los airbag de impacto laterales están
concebidos para que se desplieguen
solamente en determinadas colisiones
laterales, dependiendo de la gravedad, el
ángulo, la velocidad y el punto de
impacto. Los airbag laterales no están
diseñados para actuar en todas las
situaciones de impacto lateral.
(continúa)
Sentarse inadecuadamente o
fuera de su sitio puede producir
lesiones graves o mortales en
caso de accidente. Todos los
ocupantes deben sentarse
erguidos, con el respaldo
vertical, centrados en el asiento
con el cinturón abrochado, las
piernas extendidascómodamente y los pies en el
suelo, hasta que el vehículo esté
parado y se haya retirado la llavede contacto.
El sistema de airbag debe desplegarse muy rápidamente
para ofrecer protección en caso
de accidente. Si un ocupante está
fuera de su sitio por no llevar
abrochado el cinturón de
seguridad, el airbag le golpeará y
le provocará lesiones graves o
mortales.
OYF039032N
OYF039057N
Delantero
ADVERTENCIA
No permita que los pasajeros descansen la cabeza o el cuerpo
sobre las puertas, que coloquen
los brazos sobre las puertas, queestiren los brazos por fuera de laventana ni que coloquen objetos
entre las puertas y los ocupantessentados en los asientos
equipados con airbags laterales y/o
de cortina.

Sistema de seguridad del vehículo
50
3

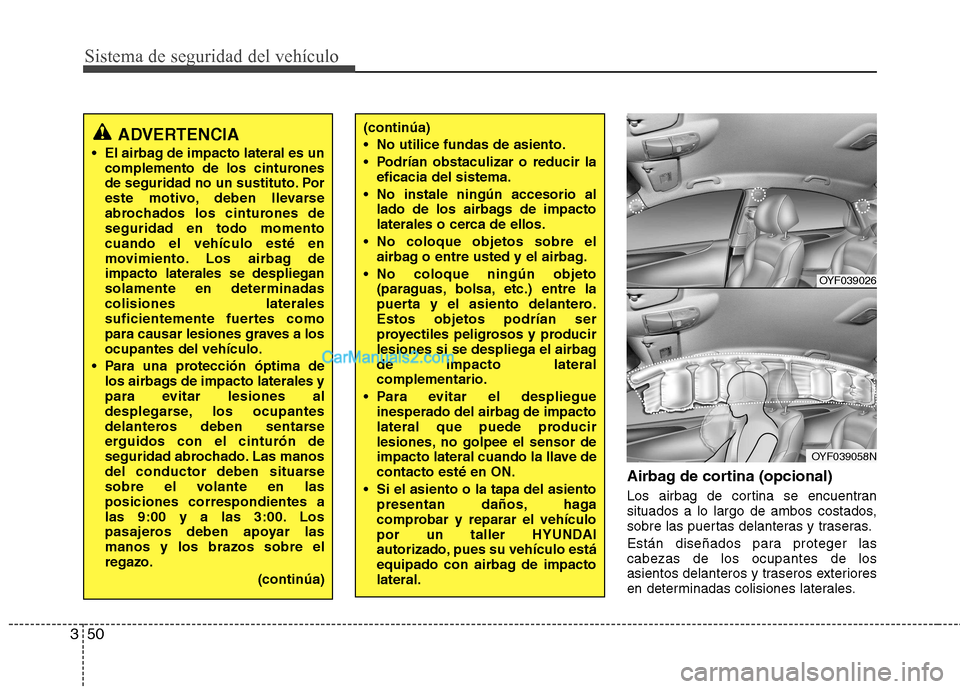

Airbag de cortina (opcional)
Los airbag de cortina se encuentran
situados a lo largo de ambos costados,
sobre las puertas delanteras y traseras.
Están diseñados para proteger las cabezas de los ocupantes de los
asientos delanteros y traseros exteriores
en determinadas colisiones laterales.
(continúa)
No utilice fundas de asiento.
Podrían obstaculizar o reducir la
eficacia del sistema.
No instale ningún accesorio al lado de los airbags de impacto
laterales o cerca de ellos.
No coloque objetos sobre el airbag o entre usted y el airbag.
No coloque ningún objeto (paraguas, bolsa, etc.) entre la
puerta y el asiento delantero.Estos objetos podrían ser
proyectiles peligrosos y producir
lesiones si se despliega el airbagde impacto lateralcomplementario.
Para evitar el despliegue inesperado del airbag de impacto
lateral que puede producir
lesiones, no golpee el sensor de
impacto lateral cuando la llave decontacto esté en ON.
Si el asiento o la tapa del asiento presentan daños, haga
comprobar y reparar el vehículo
por un taller HYUNDAI
autorizado, pues su vehículo está
equipado con airbag de impactolateral.ADVERTENCIA
El airbag de impacto lateral es un complemento de los cinturones
de seguridad no un sustituto. Por
este motivo, deben llevarse
abrochados los cinturones deseguridad en todo momentocuando el vehículo esté en
movimiento. Los airbag deimpacto laterales se despliegansolamente en determinadascolisiones laterales
suficientemente fuertes como
para causar lesiones graves a losocupantes del vehículo.
Para una protección óptima de los airbags de impacto laterales y
para evitar lesiones al
desplegarse, los ocupantes
delanteros deben sentarse
erguidos con el cinturón de
seguridad abrochado. Las manos
del conductor deben situarse
sobre el volante en lasposiciones correspondientes a
las 9:00 y a las 3:00. Los
pasajeros deben apoyar lasmanos y los brazos sobre elregazo.
(continúa)
OYF039026
OYF039058N

351
Sistema de seguridad del vehículo

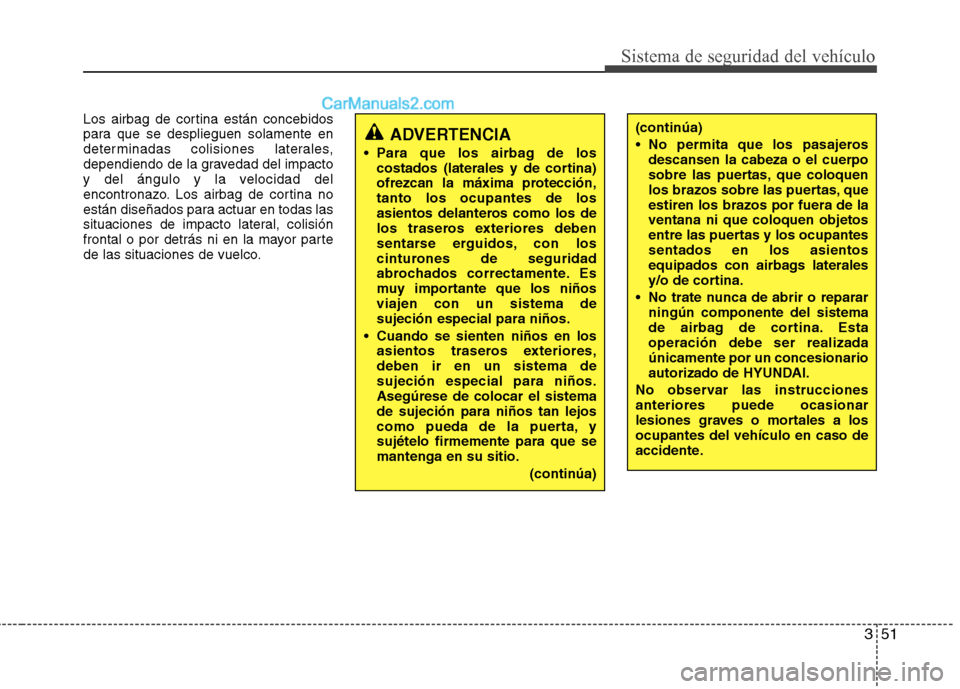

Los airbag de cortina están concebidos
para que se desplieguen solamente en
determinadas colisiones laterales,
dependiendo de la gravedad del impacto
y del ángulo y la velocidad del
encontronazo. Los airbag de cortina no
están diseñados para actuar en todas las
situaciones de impacto lateral, colisión
frontal o por detrás ni en la mayor parte
de las situaciones de vuelco.
ADVERTENCIA
Para que los airbag de los costados (laterales y de cortina)
ofrezcan la máxima protección,tanto los ocupantes de los
asientos delanteros como los de
los traseros exteriores deben
sentarse erguidos, con los
cinturones de seguridad
abrochados correctamente. Es
muy importante que los niñosviajen con un sistema desujeción especial para niños.
Cuando se sienten niños en los asientos traseros exteriores,deben ir en un sistema desujeción especial para niños.Asegúrese de colocar el sistemade sujeción para niños tan lejos
como pueda de la puerta, ysujételo firmemente para que semantenga en su sitio.
(continúa)(continúa)
No permita que los pasajerosdescansen la cabeza o el cuerpo
sobre las puertas, que coloquen
los brazos sobre las puertas, queestiren los brazos por fuera de laventana ni que coloquen objetos
entre las puertas y los ocupantessentados en los asientos
equipados con airbags laterales
y/o de cortina.
No trate nunca de abrir o reparar ningún componente del sistema
de airbag de cortina. Estaoperación debe ser realizadaúnicamente por un concesionario
autorizado de HYUNDAI.
No observar las instruccionesanteriores puede ocasionar
lesiones graves o mortales a losocupantes del vehículo en caso de
accidente.

Sistema de seguridad del vehículo
52
3
¿Por qué no se desplegó el
airbag en una colisión?
(Condiciones en las que el airbag
se activa o no se activa)
Hay muchos tipos de accidentes en
los que no debe esperarse que el
airbag proporcione una protecciónañadida.
Pertenecen a este tipo los impactos
por detrás, las colisiones segunda o
tercera en accidentes múltiples y los
impactos a poca velocidad. En otras
palabras, no debe sorprenderle que,habiendo resultado dañado su
vehículo en un accidente, o incluso
completamente destrozado, el airbag
no se haya inflado.

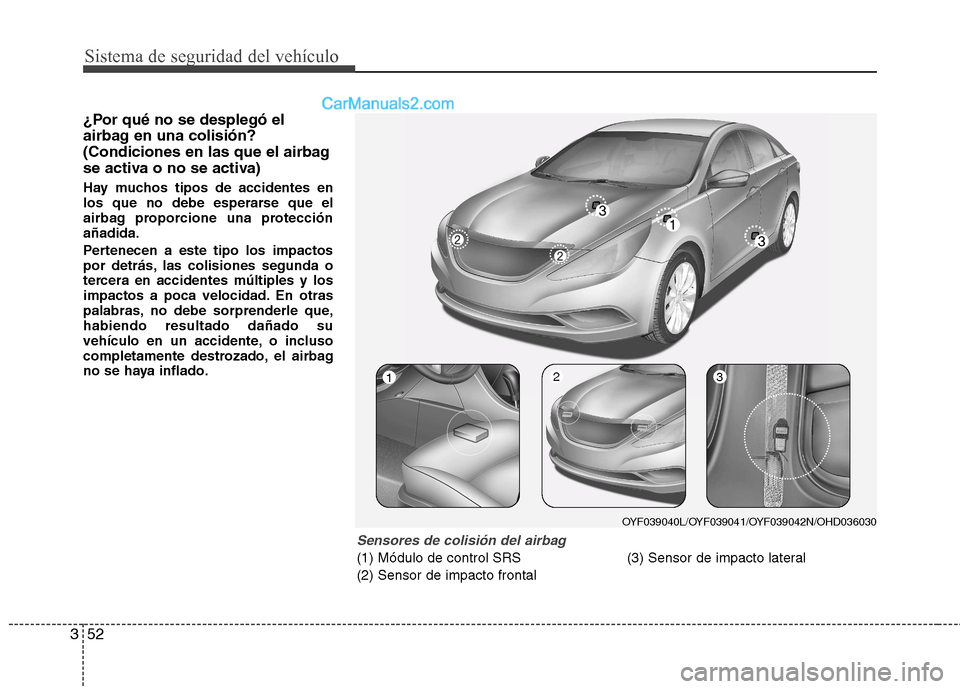

Sensores de colisión del airbag
(1) Módulo de control SRS
(2) Sensor de impacto frontal (3) Sensor de impacto lateral
OYF039040L/OYF039041/OYF039042N/OHD036030
123

353
Sistema de seguridad del vehículo
Casos en los que se activa el airbag
Airbag delantero Los airbag delanteros están diseñados
para que se inflen en caso de colisiónfrontal en función de la intensidad de la
colisión, la velocidad o los ángulos de
impacto, generalmente desde unasuperficie que abarca un poco a
izquierda y derecha del eje central.
ADVERTENCIA
No golpee, ni deje que ningún objeto golpee los sitios donde
están instalados los airbag o sussensores.
Podría producirse el despliegue
inesperado del airbag, con la
posible consecuencia de
lesiones graves o mortales.
Si se modifica la posición o el ángulo de instalación de los
sensores, podrían desplegarse
los airbag cuando no deben o no
desplegarse cuando debieran
hacerlo, con la consecuencia de
lesiones graves o mortales.
Por tanto, no trate de efectuar ninguna operación demantenimiento en los sensores
de los airbag ni en sus
inmediaciones. Haga que unconcesionario autorizado
HYUNDAI revise y repare elvehículo.
(continúa)(continúa)
Pueden producirse fallos sivarían los ángulos de instalación de los sensores a causa de la
deformación del paragolpes
delantero, la carrocería o elmontante B y C donde seencuentran instalados los
sensores de colisión. Haga queun concesionario autorizado
HYUNDAI revise y repare elvehículo.
Su vehículo se ha diseñado para que absorba los impactos y
despliegue los airbag en ciertas
colisiones. Instalar protectores
de paragolpes no previstos o
sustituir un paragolpes por una
pieza no genuina puede afectar
negativamente al
comportamiento de despliegue
de los airbag y de su vehículo encaso de colisión.
1JBA3513

Sistema de seguridad del vehículo
54
3

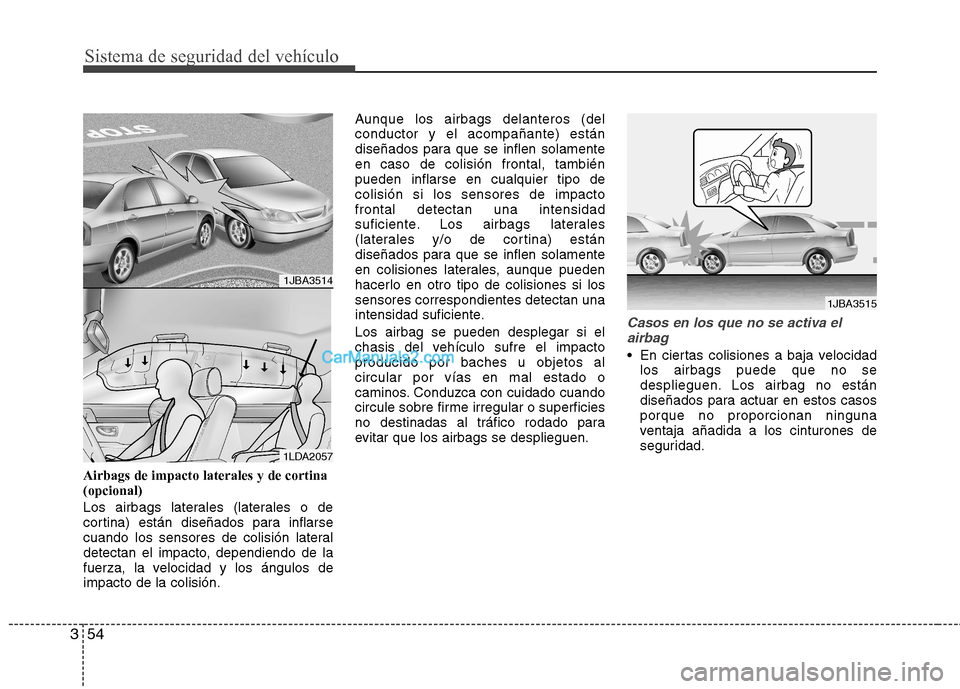

Airbags de impacto laterales y de cortina (opcional)
Los airbags laterales (laterales o de
cortina) están diseñados para inflarse
cuando los sensores de colisión lateral
detectan el impacto, dependiendo de la
fuerza, la velocidad y los ángulos deimpacto de la colisión. Aunque los airbags delanteros (delconductor y el acompañante) están
diseñados para que se inflen solamenteen caso de colisión frontal, tambiénpueden inflarse en cualquier tipo decolisión si los sensores de impactofrontal detectan una intensidad
suficiente. Los airbags laterales
(laterales y/o de cortina) están
diseñados para que se inflen solamente
en colisiones laterales, aunque pueden
hacerlo en otro tipo de colisiones si lossensores correspondientes detectan una
intensidad suficiente. Los airbag se pueden desplegar si el
chasis del vehículo sufre el impactoproducido por baches u objetos alcircular por vías en mal estado o
caminos. Conduzca con cuidado cuando
circule sobre firme irregular o superficies
no destinadas al tráfico rodado para
evitar que los airbags se desplieguen.
Casos en los que no se activa el
airbag
En ciertas colisiones a baja velocidad los airbags puede que no se
desplieguen. Los airbag no están
diseñados para actuar en estos casosporque no proporcionan ninguna
ventaja añadida a los cinturones de
seguridad.
1JBA3515
1JBA3514
1LDA2057
