Hyundai Sonata

1CARACTERÍSTICAS DO SEU HYUNDAI
54

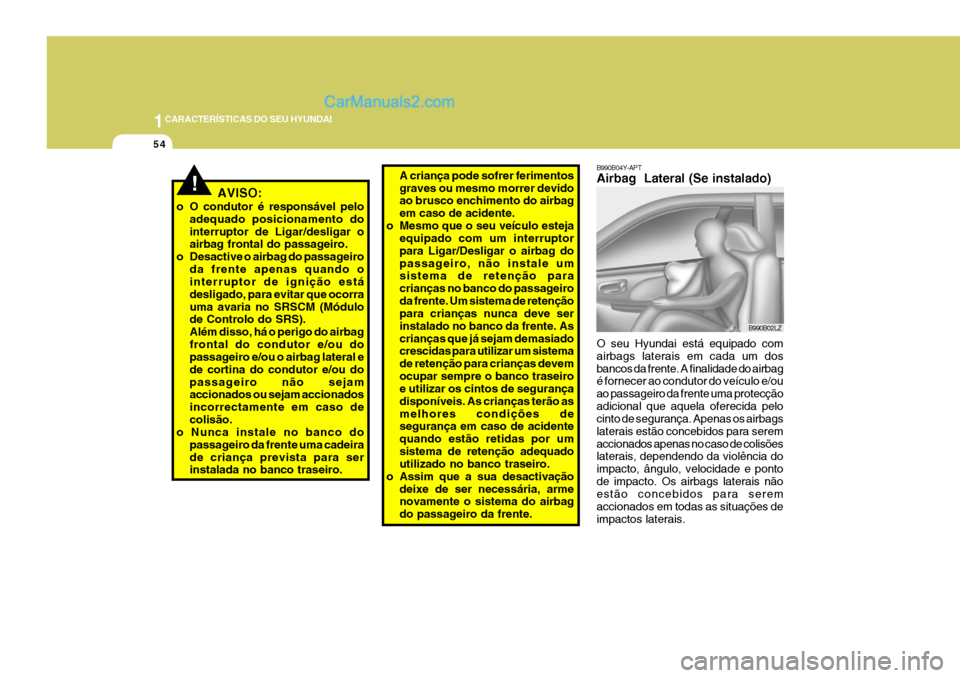

B990B04Y-APT Airbag Lateral (Se instalado) O seu Hyundai está equipado com airbags laterais em cada um dosbancos da frente. A finalidade do airbag é fornecer ao condutor do veículo e/ou ao passageiro da frente uma protecçãoadicional que aquela oferecida pelo cinto de segurança. Apenas os airbags laterais estão concebidos para seremaccionados apenas no caso de colisões laterais, dependendo da violência do impacto, ângulo, velocidade e pontode impacto. Os airbags laterais não estão concebidos para serem accionados em todas as situações deimpactos laterais. B990B02LZ
!AVISO:
o O condutor é responsável pelo adequado posicionamento do interruptor de Ligar/desligar o airbag frontal do passageiro.
o Desactive o airbag do passageiro da frente apenas quando ointerruptor de ignição está desligado, para evitar que ocorrauma avaria no SRSCM (Módulo de Controlo do SRS). Além disso, há o perigo do airbagfrontal do condutor e/ou do passageiro e/ou o airbag lateral e de cortina do condutor e/ou dopassageiro não sejam accionados ou sejam accionados incorrectamente em caso decolisão.
o Nunca instale no banco do
passageiro da frente uma cadeirade criança prevista para ser instalada no banco traseiro. A criança pode sofrer ferimentos graves ou mesmo morrer devido ao brusco enchimento do airbag em caso de acidente.
o Mesmo que o seu veículo esteja equipado com um interruptorpara Ligar/Desligar o airbag dopassageiro, não instale um sistema de retenção para crianças no banco do passageiroda frente. Um sistema de retenção para crianças nunca deve ser instalado no banco da frente. Ascrianças que já sejam demasiado crescidas para utilizar um sistema de retenção para crianças devemocupar sempre o banco traseiro e utilizar os cintos de segurança disponíveis. As crianças terão asmelhores condições de segurança em caso de acidente quando estão retidas por umsistema de retenção adequado utilizado no banco traseiro.
o Assim que a sua desactivação deixe de ser necessária, armenovamente o sistema do airbag do passageiro da frente.

1

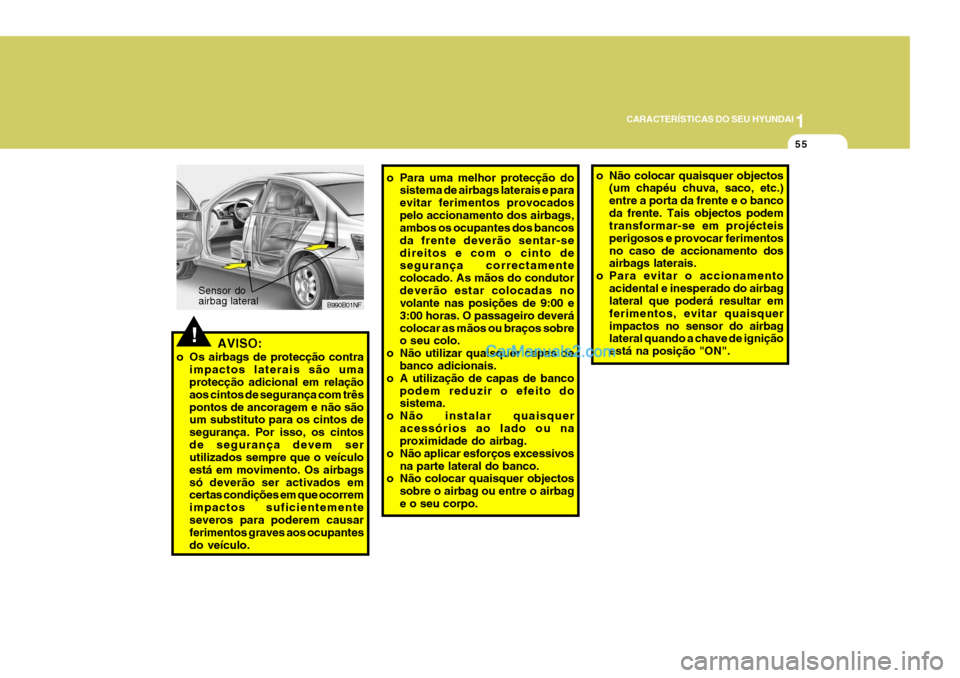

CARACTERÍSTICAS DO SEU HYUNDAI
55
!AVISO:
o Os airbags de protecção contra impactos laterais são uma protecção adicional em relação aos cintos de segurança com trêspontos de ancoragem e não são um substituto para os cintos de segurança. Por isso, os cintosde segurança devem ser utilizados sempre que o veículo está em movimento. Os airbagssó deverão ser activados em certas condições em que ocorrem impactos suficientementeseveros para poderem causar ferimentos graves aos ocupantes do veículo. B990B01NF
Sensor do airbag lateral
o Para uma melhor protecção do
sistema de airbags laterais e para evitar ferimentos provocadospelo accionamento dos airbags, ambos os ocupantes dos bancos da frente deverão sentar-sedireitos e com o cinto de segurança correctamente colocado. As mãos do condutordeverão estar colocadas no volante nas posições de 9:00 e 3:00 horas. O passageiro deverácolocar as mãos ou braços sobre o seu colo.
o Não utilizar quaisquer capas de banco adicionais.
o A utilização de capas de banco
podem reduzir o efeito dosistema.
o Não instalar quaisquer
acessórios ao lado ou naproximidade do airbag.
o Não aplicar esforços excessivos
na parte lateral do banco.
o Não colocar quaisquer objectos
sobre o airbag ou entre o airbag e o seu corpo.
o Não colocar quaisquer objectos(um chapéu chuva, saco, etc.) entre a porta da frente e o bancoda frente. Tais objectos podem transformar-se em projécteis perigosos e provocar ferimentosno caso de accionamento dos airbags laterais.
o Para evitar o accionamento
acidental e inesperado do airbaglateral que poderá resultar em ferimentos, evitar quaisquerimpactos no sensor do airbag lateral quando a chave de ignição está na posição "ON".

1CARACTERÍSTICAS DO SEU HYUNDAI
56

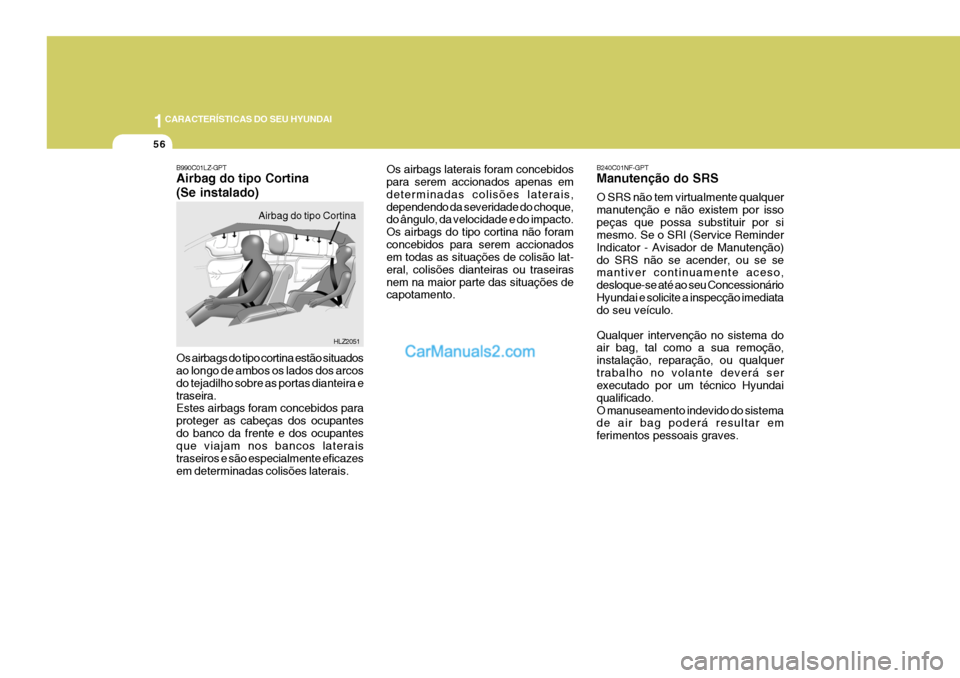

B240C01NF-GPT Manutenção do SRS O SRS não tem virtualmente qualquer manutenção e não existem por issopeças que possa substituir por si mesmo. Se o SRI (Service Reminder Indicator - Avisador de Manutenção)do SRS não se acender, ou se se mantiver continuamente aceso, desloque-se até ao seu ConcessionárioHyundai e solicite a inspecção imediata do seu veículo. Qualquer intervenção no sistema do air bag, tal como a sua remoção, instalação, reparação, ou qualquertrabalho no volante deverá ser executado por um técnico Hyundai qualificado.O manuseamento indevido do sistema de air bag poderá resultar em ferimentos pessoais graves.
B990C01LZ-GPT Airbag do tipo Cortina (Se instalado) Os airbags do tipo cortina estão situados ao longo de ambos os lados dos arcos do tejadilho sobre as portas dianteira etraseira. Estes airbags foram concebidos para proteger as cabeças dos ocupantesdo banco da frente e dos ocupantes que viajam nos bancos laterais traseiros e são especialmente eficazesem determinadas colisões laterais.HLZ2051
Airbag do tipo Cortina
Os airbags laterais foram concebidos para serem accionados apenas em determinadas colisões laterais,dependendo da severidade do choque, do ângulo, da velocidade e do impacto. Os airbags do tipo cortina não foramconcebidos para serem accionados em todas as situações de colisão lat- eral, colisões dianteiras ou traseirasnem na maior parte das situações de capotamento.

1
CARACTERÍSTICAS DO SEU HYUNDAI
57
!

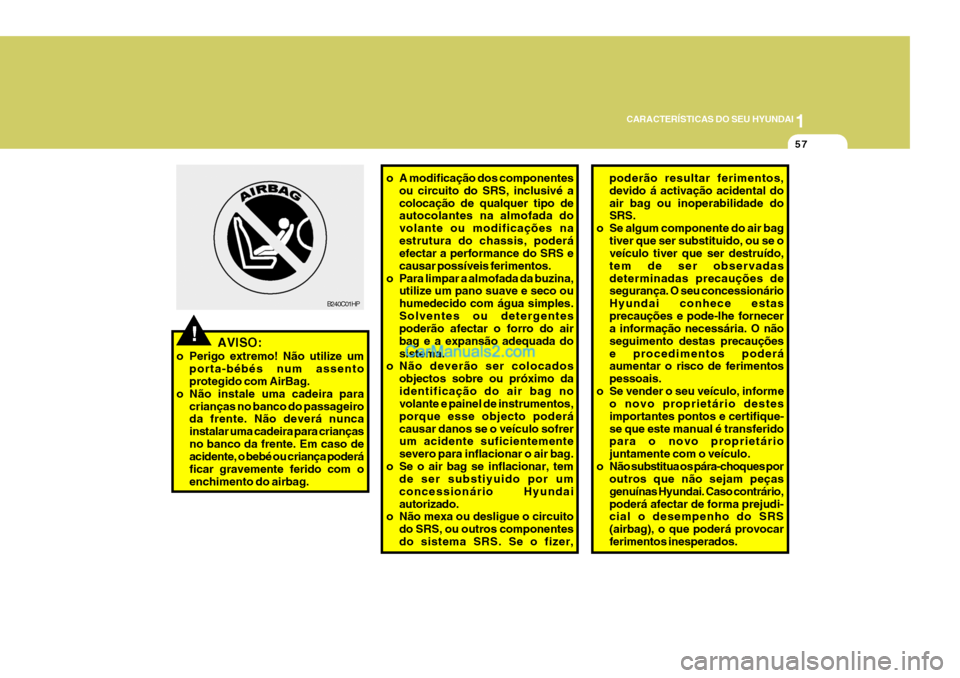

o A modificação dos componentes
ou circuito do SRS, inclusivé a colocação de qualquer tipo de autocolantes na almofada do volante ou modificações naestrutura do chassis, poderá efectar a performance do SRS e causar possíveis ferimentos.
o Para limpar a almofada da buzina, utilize um pano suave e seco ouhumedecido com água simples.Solventes ou detergentes poderão afectar o forro do air bag e a expansão adequada dosistema.
o Não deverão ser colocados
objectos sobre ou próximo daidentificação do air bag no volante e painel de instrumentos, porque esse objecto poderácausar danos se o veículo sofrer um acidente suficientemente severo para inflacionar o air bag.
o Se o air bag se inflacionar, tem de ser substiyuido por umconcessionário Hyundaiautorizado.
o Não mexa ou desligue o circuito
do SRS, ou outros componentesdo sistema SRS. Se o fizer,
B240C01HP
AVISO:
o Perigo extremo! Não utilize um porta-bébés num assento protegido com AirBag.
o Não instale uma cadeira para crianças no banco do passageiroda frente. Não deverá nunca instalar uma cadeira para criançasno banco da frente. Em caso de acidente, o bebé ou criança poderá ficar gravemente ferido com oenchimento do airbag. poderão resultar ferimentos,devido á activação acidental doair bag ou inoperabilidade do SRS.
o Se algum componente do air bag
tiver que ser substituido, ou se oveículo tiver que ser destruído, tem de ser observadasdeterminadas precauções de segurança. O seu concessionário Hyundai conhece estasprecauções e pode-lhe fornecer a informação necessária. O não seguimento destas precauçõese procedimentos poderá aumentar o risco de ferimentos pessoais.
o Se vender o seu veículo, informe o novo proprietário destesimportantes pontos e certifique-se que este manual é transferido para o novo proprietário juntamente com o veículo.
o Não substitua os pára-choques por outros que não sejam peçasgenuínas Hyundai. Caso contrário,poderá afectar de forma prejudi- cial o desempenho do SRS (airbag), o que poderá provocarferimentos inesperados.

1CARACTERÍSTICAS DO SEU HYUNDAI

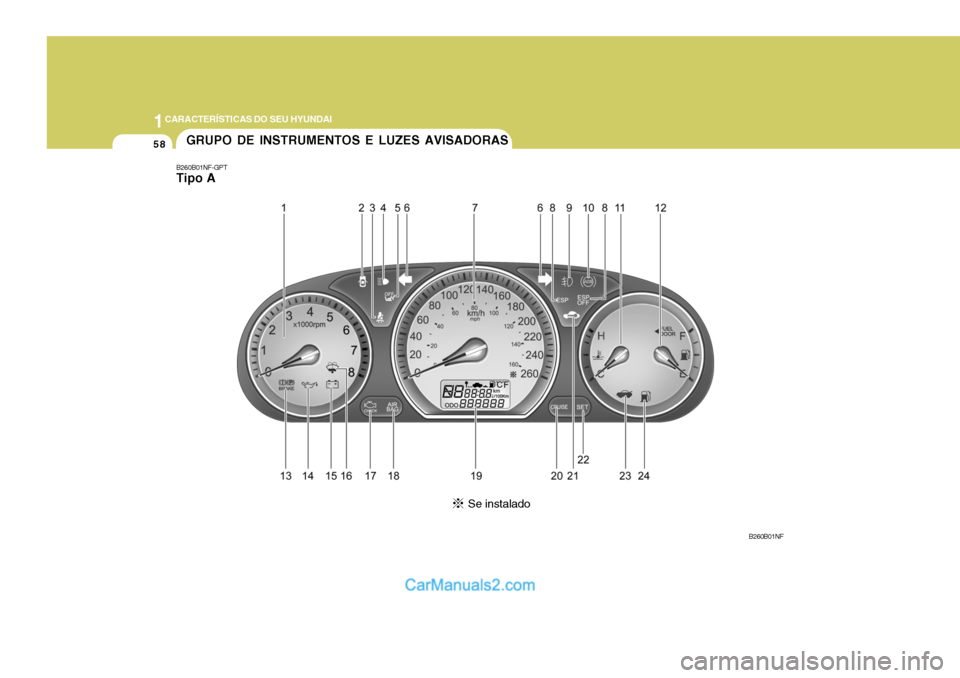

58GRUPO DE INSTRUMENTOS E LUZES AVISADORAS
B260B01NF-GPT Tipo A
B260B01NF
Se instalado

1
CARACTERÍSTICAS DO SEU HYUNDAI
59
1. Tacómetro
2. Luz avisadora de porta aberta
3. Luz avisadora do cinto de segurança (Lado do condutor)
4. Luz avisadora de máximos
5. Luz indicadora do airbag frontal do passageiro desligado (Se instalado)
6. Indicadores luminosos de mudança de direcção
7. Velocímetro
8. Interruptor do programa de Estabilidade Electrónico (ESP) (Se instalado)
9. Luz indicadora de faróis de nevoeiro dianteiros
(Se instalado)
10. Luz avisadora de sistema de ABS (Se instalado)
11. Manómetro de temperatura do líquido de arrefecimento
12. Manómetro do nível de combustível 13. Luz de aviso do nível do fluido do travão / travão de mão
14. Luz avisadora da pressão do óleo
15. Luz avisadora de sistema de carga da bateria
16. Luz de aviso de nível baixo da água de lavagem do
pára-brisas
17. Aviso luminoso do motor
18. Luz avisadora do sistema suplementar de limitação SRS (Airbag) (Se instalado)
19. Conta-quilómetros/Totalizador parcial/Computador de bordo (Se instalado)
20. Indicador de velocidade de cruzeiro
(Se instalado)
21. Luz indicadora do imobilizador (Se instalado)
22. Luz indicadora CRUISE SET (Se instalado)
23. Luz avisadora da tampa da bagageira aberta
24. Luz avisadora do nível de combustível baixo

1CARACTERÍSTICAS DO SEU HYUNDAI
60

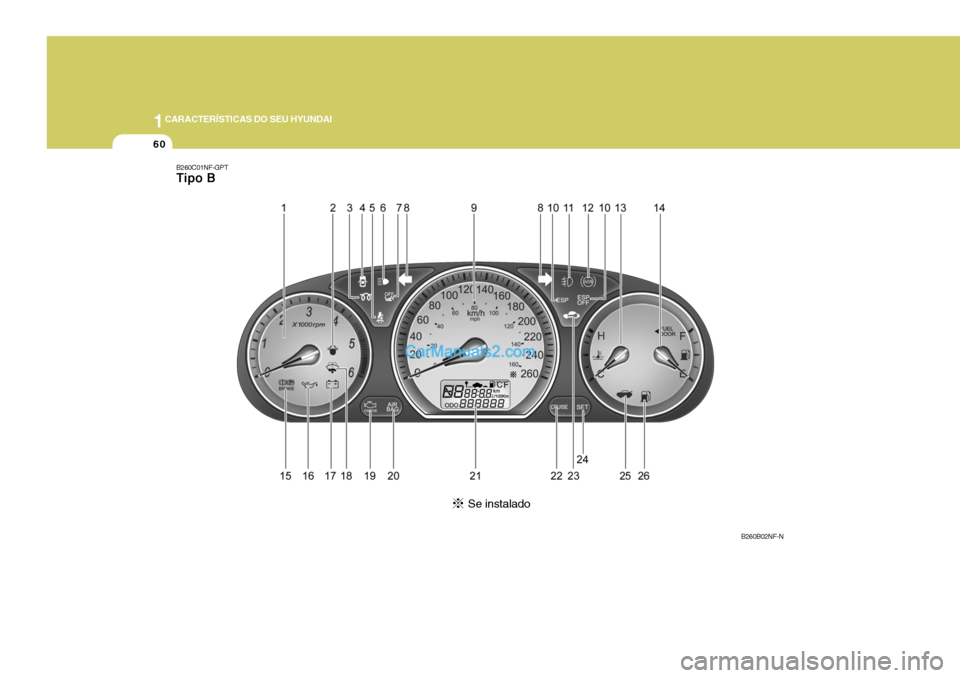

B260C01NF-GPT Tipo B
B260B02NF-N
Se instalado

1
CARACTERÍSTICAS DO SEU HYUNDAI
61
1. Tacómetro
2. Luz de aviso do filtro de combustível (Motor Diesel)
3. Luz indicadora de pré-aquecimento (Motor Diesel)
4. Luz avisadora de porta aberta
5. Luz avisadora do cinto de segurança (Lado do condutor)
6. Luz avisadora de máximos
7. Luz indicadora do airbag frontal do passageiro desligado (Se instalado)
8. Indicadores luminosos de mudança de direcção
9. Velocímetro
10. Interruptor do programa de Estabilidade Electrónico (ESP) (Se instalado)
11. Luz indicadora de faróis de nevoeiro dianteiros (Se instalado)
12. Luz avisadora de sistema de ABS (Se instalado)
13. Manómetro de temperatura do líquido de arrefecimento
14. Manómetro do nível de combustível 15. Luz de aviso do nível do fluido do travão / travão de mão
16. Luz avisadora da pressão do óleo
17. Luz avisadora de sistema de carga da bateria
18. Luz de aviso de nível baixo da água de lavagem do pára-
brisas
19. Aviso luminoso do motor
20. Luz avisadora do sistema suplementar de limitação SRS (Airbag) (Se instalado)
21. Conta-quilómetros/Totalizador parcial/Computador de bordo (Se instalado)
22. Indicador de velocidade de cruzeiro
(Se instalado)
23. Luz indicadora do imobilizador (Se instalado)
24. Luz indicadora CRUISE SET (Se instalado)
25. Luz avisadora da tampa da bagageira aberta
26. Luz avisadora do nível de combustível baixo

1CARACTERÍSTICAS DO SEU HYUNDAI
62LUZES DE INDICAÇÃO E AVISO

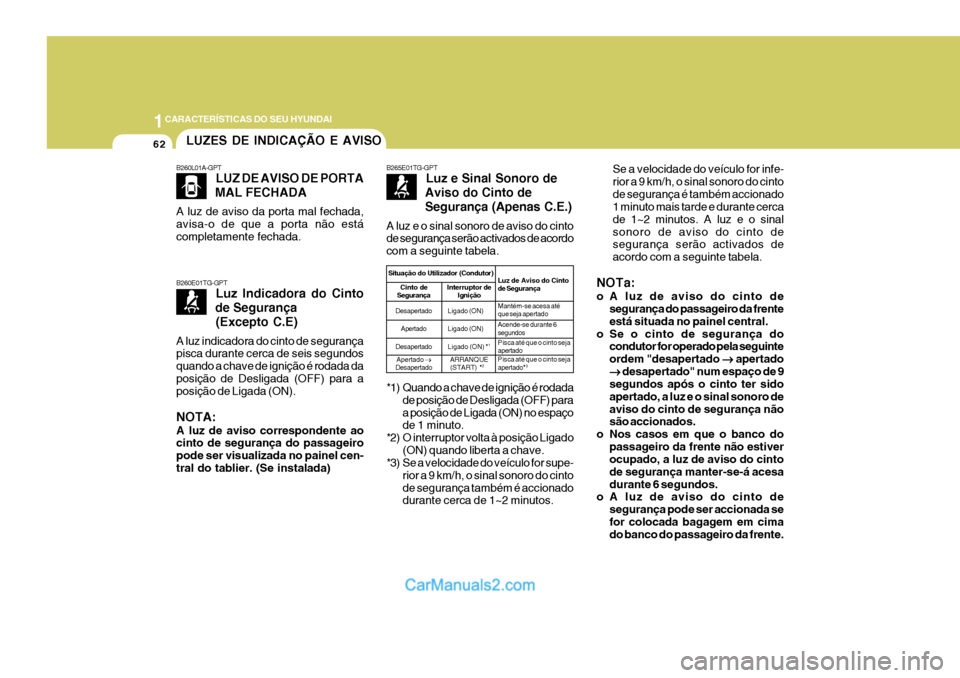

B260L01A-GPT LUZ DE AVISO DE PORTA
MAL FECHADA
A luz de aviso da porta mal fechada, avisa-o de que a porta não estácompletamente fechada.
B260E01TG-GPT Luz Indicadora do Cinto
de Segurança (Excepto C.E)
A luz indicadora do cinto de segurança pisca durante cerca de seis segundos quando a chave de ignição é rodada daposição de Desligada (OFF) para a posição de Ligada (ON). NOTA: A luz de aviso correspondente ao cinto de segurança do passageiro pode ser visualizada no painel cen-tral do tablier. (Se instalada)
B265E01TG-GPT Luz e Sinal Sonoro de
Aviso do Cinto de Segurança (Apenas C.E.)
A luz e o sinal sonoro de aviso do cinto de segurança serão activados de acordo com a seguinte tabela.
Desapertado Ligado (ON)
Apertado Ligado (ON)
Desapertado Ligado (ON) *1
Apertado



Desapertado Luz de Aviso do Cinto de Segurança
Cinto de
Segurança
Situação do Utilizador (Condutor)
Interruptor deIgnição
Mantém-se acesa até que seja apertado Acende-se durante 6 segundos Pisca até que o cinto seja apertado Pisca até que o cinto seja apertado*3
ARRANQUE (START) *
2
*1) Quando a chave de ignição é rodada de posição de Desligada (OFF) para a posição de Ligada (ON) no espaço de 1 minuto.
*2) O interruptor volta à posição Ligado (ON) quando liberta a chave.
*3) Se a velocidade do veículo for supe-
rior a 9 km/h, o sinal sonoro do cinto de segurança também é accionado durante cerca de 1~2 minutos. Se a velocidade do veículo for infe- rior a 9 km/h, o sinal sonoro do cintode segurança é também accionado 1 minuto mais tarde e durante cerca de 1~2 minutos. A luz e o sinalsonoro de aviso do cinto de segurança serão activados de acordo com a seguinte tabela.
NOTa:
o A luz de aviso do cinto de segurança do passageiro da frente está situada no painel central.
o Se o cinto de segurança do condutor for operado pela seguinteordem "desapertado

apertado


desapertado" num espaço de 9
segundos após o cinto ter sidoapertado, a luz e o sinal sonoro deaviso do cinto de segurança não são accionados.
o Nos casos em que o banco do passageiro da frente não estiverocupado, a luz de aviso do cinto de segurança manter-se-á acesadurante 6 segundos.
o A luz de aviso do cinto de
segurança pode ser accionada sefor colocada bagagem em cima do banco do passageiro da frente.

1
CARACTERÍSTICAS DO SEU HYUNDAI
63

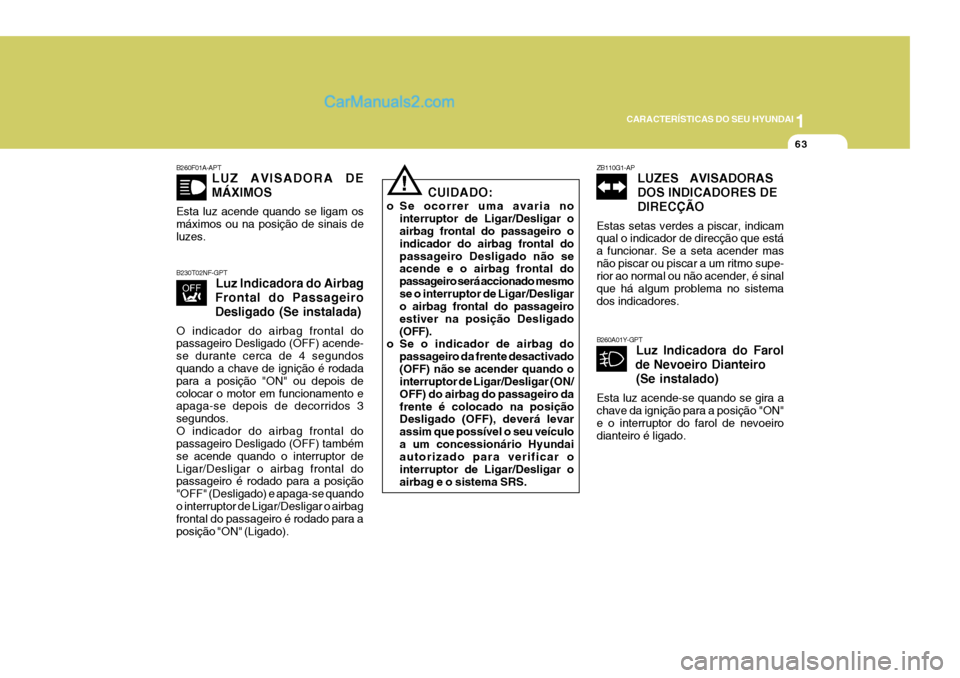

B260F01A-APT LUZ AVISADORA DE MÁXIMOS
Esta luz acende quando se ligam os máximos ou na posição de sinais deluzes.
B230T02NF-GPT Luz Indicadora do Airbag
Frontal do Passageiro Desligado (Se instalada)
O indicador do airbag frontal do passageiro Desligado (OFF) acende- se durante cerca de 4 segundos quando a chave de ignição é rodada para a posição "ON" ou depois decolocar o motor em funcionamento e apaga-se depois de decorridos 3 segundos.O indicador do airbag frontal do passageiro Desligado (OFF) também se acende quando o interruptor deLigar/Desligar o airbag frontal do passageiro é rodado para a posição "OFF" (Desligado) e apaga-se quandoo interruptor de Ligar/Desligar o airbag frontal do passageiro é rodado para a posição "ON" (Ligado).
CUIDADO:
o Se ocorrer uma avaria no interruptor de Ligar/Desligar o airbag frontal do passageiro o indicador do airbag frontal dopassageiro Desligado não se acende e o airbag frontal do passageiro será accionado mesmose o interruptor de Ligar/Desligar o airbag frontal do passageiro estiver na posição Desligado(OFF).
o Se o indicador de airbag do
passageiro da frente desactivado(OFF) não se acender quando o interruptor de Ligar/Desligar (ON/ OFF) do airbag do passageiro dafrente é colocado na posição Desligado (OFF), deverá levar assim que possível o seu veículoa um concessionário Hyundai autorizado para verificar o interruptor de Ligar/Desligar oairbag e o sistema SRS.!
B260A01Y-GPT Luz Indicadora do Farol
de Nevoeiro Dianteiro
(Se instalado)
Esta luz acende-se quando se gira a chave da ignição para a posição "ON" e o interruptor do farol de nevoeirodianteiro é ligado.
ZB110G1-AP
LUZES AVISADORAS DOS INDICADORES DEDIRECÇÃO
Estas setas verdes a piscar, indicam qual o indicador de direcção que está a funcionar. Se a seta acender masnão piscar ou piscar a um ritmo supe- rior ao normal ou não acender, é sinal que há algum problema no sistemados indicadores.
