Hyundai Sonata

1CARACTERÍSTICAS DO SEU HYUNDAI
34

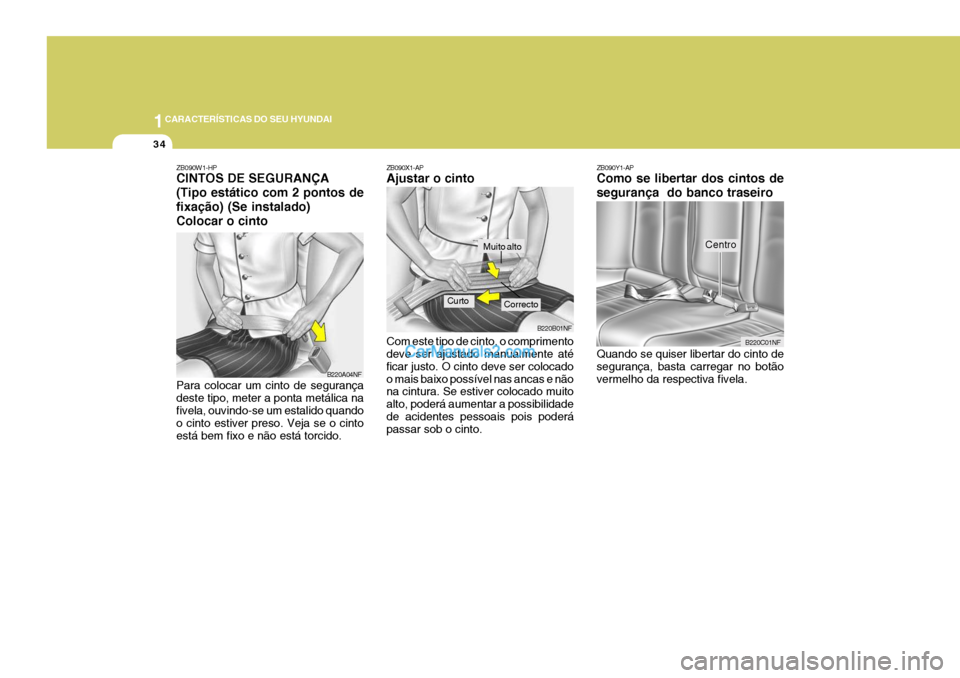

ZB090X1-AP Ajustar o cinto Com este tipo de cinto, o comprimento deve ser ajustado manualmente até ficar justo. O cinto deve ser colocadoo mais baixo possível nas ancas e não na cintura. Se estiver colocado muito alto, poderá aumentar a possibilidadede acidentes pessoais pois poderá passar sob o cinto. B220B01NFZB090Y1-AP Como se libertar dos cintos de segurança do banco traseiro Quando se quiser libertar do cinto de segurança, basta carregar no botão vermelho da respectiva fivela.
B220C01NF
Centro
Curto
Muito alto
Correcto
ZB090W1-HP CINTOS DE SEGURANÇA (Tipo estático com 2 pontos defixação) (Se instalado)Colocar o cinto Para colocar um cinto de segurança deste tipo, meter a ponta metálica nafivela, ouvindo-se um estalido quando o cinto estiver preso. Veja se o cinto está bem fixo e não está torcido. B220A04NF

1
CARACTERÍSTICAS DO SEU HYUNDAI
35

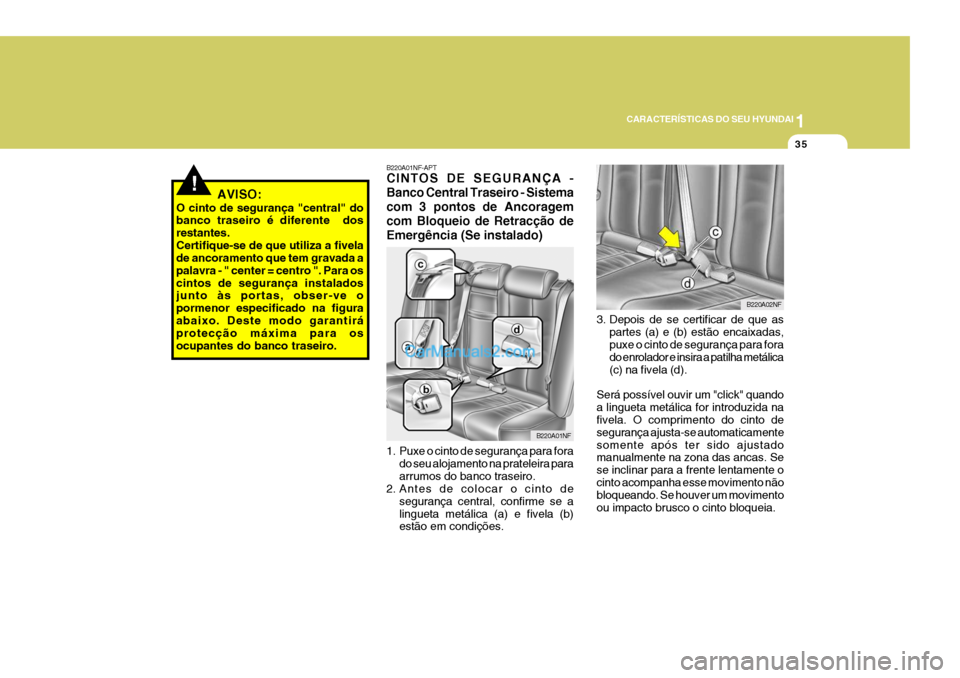

!AVISO:
O cinto de segurança "central" do banco traseiro é diferente dos restantes.Certifique-se de que utiliza a fivela de ancoramento que tem gravada a palavra - " center = centro ". Para oscintos de segurança instalados junto às portas, obser-ve o pormenor especificado na figuraabaixo. Deste modo garantirá protecção máxima para os ocupantes do banco traseiro. B220A01NF-APT CINTOS DE SEGURANÇA - Banco Central Traseiro - Sistemacom 3 pontos de Ancoragemcom Bloqueio de Retracção deEmergência (Se instalado)
1. Puxe o cinto de segurança para fora
do seu alojamento na prateleira para arrumos do banco traseiro.
2. Antes de colocar o cinto de
segurança central, confirme se alingueta metálica (a) e fivela (b) estão em condições. B220A01NF
B220A02NF
3. Depois de se certificar de que as partes (a) e (b) estão encaixadas, puxe o cinto de segurança para fora do enrolador e insira a patilha metálica(c) na fivela (d).
Será possível ouvir um "click" quandoa lingueta metálica for introduzida na fivela. O comprimento do cinto de segurança ajusta-se automaticamentesomente após ter sido ajustado manualmente na zona das ancas. Se se inclinar para a frente lentamente ocinto acompanha esse movimento não bloqueando. Se houver um movimento ou impacto brusco o cinto bloqueia.

1CARACTERÍSTICAS DO SEU HYUNDAI
36
!

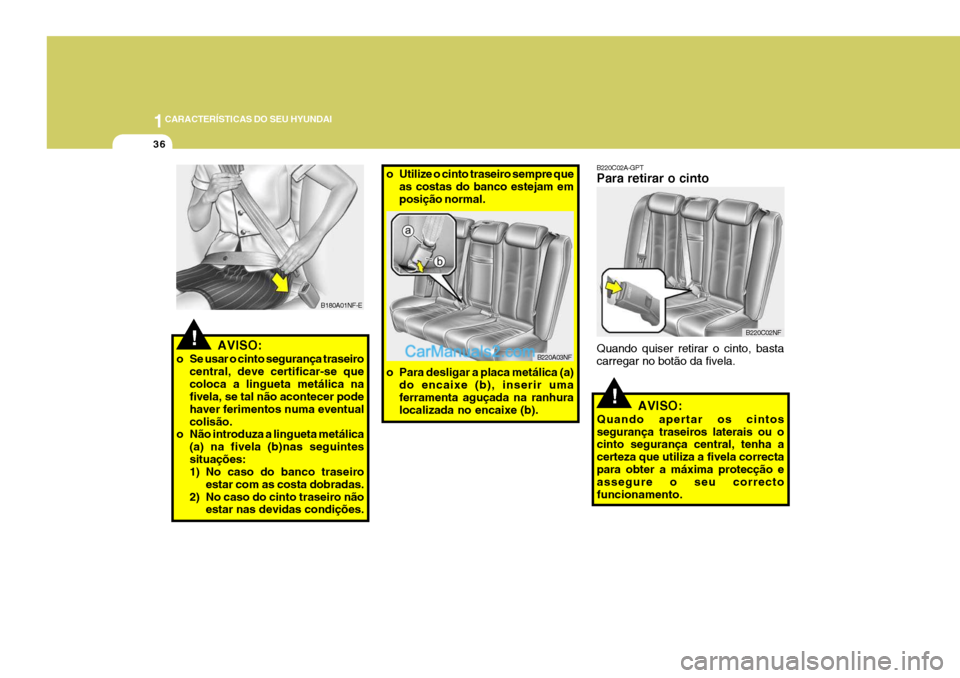

B220C02A-GPT Para retirar o cinto Quando quiser retirar o cinto, basta carregar no botão da fivela.
AVISO:
Quando apertar os cintos segurança traseiros laterais ou o cinto segurança central, tenha a certeza que utiliza a fivela correctapara obter a máxima protecção e assegure o seu correcto funcionamento. B220C02NF
!
B220A03NF
AVISO:
o Se usar o cinto segurança traseiro central, deve certificar-se que coloca a lingueta metálica na fivela, se tal não acontecer pode haver ferimentos numa eventualcolisão.
o Não introduza a lingueta metálica
(a) na fivela (b)nas seguintessituações:
1) No caso do banco traseiro estar com as costa dobradas.
2) No caso do cinto traseiro não estar nas devidas condições. B180A01NF-E
o Utilize o cinto traseiro sempre que
as costas do banco estejam emposição normal.
o Para desligar a placa metálica (a) do encaixe (b), inserir uma ferramenta aguçada na ranhuralocalizada no encaixe (b).

1
CARACTERÍSTICAS DO SEU HYUNDAI
37
!

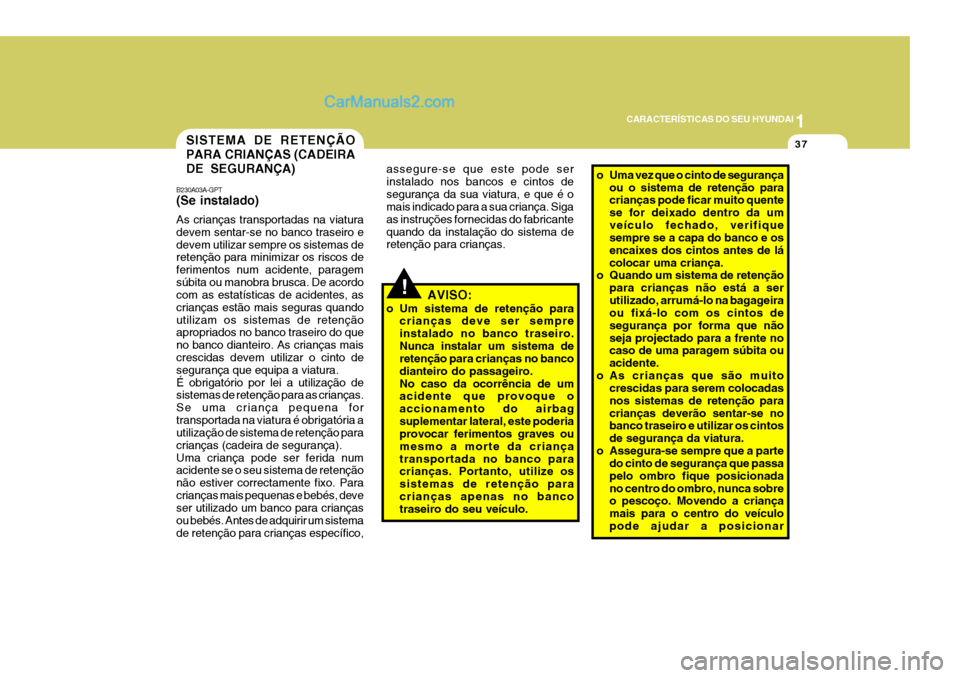

SISTEMA DE RETENÇÃO PARA CRIANÇAS (CADEIRADE SEGURANÇA)
B230A03A-GPT (Se instalado) As crianças transportadas na viatura devem sentar-se no banco traseiro edevem utilizar sempre os sistemas de retenção para minimizar os riscos de ferimentos num acidente, paragemsúbita ou manobra brusca. De acordo com as estatísticas de acidentes, as crianças estão mais seguras quandoutilizam os sistemas de retenção apropriados no banco traseiro do que no banco dianteiro. As crianças mais crescidas devem utilizar o cinto de segurança que equipa a viatura.É obrigatório por lei a utilização de sistemas de retenção para as crianças. Se uma criança pequena fortransportada na viatura é obrigatória a utilização de sistema de retenção para crianças (cadeira de segurança).Uma criança pode ser ferida num acidente se o seu sistema de retenção não estiver correctamente fixo. Paracrianças mais pequenas e bebés, deve ser utilizado um banco para crianças ou bebés. Antes de adquirir um sistemade retenção para crianças específico, AVISO:
o Um sistema de retenção para crianças deve ser sempreinstalado no banco traseiro.Nunca instalar um sistema de retenção para crianças no banco dianteiro do passageiro.No caso da ocorrência de um acidente que provoque o accionamento do airbagsuplementar lateral, este poderia provocar ferimentos graves ou mesmo a morte da criançatransportada no banco para crianças. Portanto, utilize os sistemas de retenção paracrianças apenas no banco traseiro do seu veículo.
assegure-se que este pode ser instalado nos bancos e cintos desegurança da sua viatura, e que é o mais indicado para a sua criança. Siga as instruções fornecidas do fabricantequando da instalação do sistema de retenção para crianças.
o Uma vez que o cinto de segurança
ou o sistema de retenção paracrianças pode ficar muito quente se for deixado dentro da umveículo fechado, verifique sempre se a capa do banco e os encaixes dos cintos antes de lácolocar uma criança.
o Quando um sistema de retenção
para crianças não está a serutilizado, arrumá-lo na bagageira ou fixá-lo com os cintos de segurança por forma que nãoseja projectado para a frente no caso de uma paragem súbita ou acidente.
o As crianças que são muito crescidas para serem colocadasnos sistemas de retenção paracrianças deverão sentar-se no banco traseiro e utilizar os cintos de segurança da viatura.
o Assegura-se sempre que a parte do cinto de segurança que passapelo ombro fique posicionadano centro do ombro, nunca sobre o pescoço. Movendo a criança mais para o centro do veículopode ajudar a posicionar

1CARACTERÍSTICAS DO SEU HYUNDAI
38
3-pontos tipo
B235G02NFB235G01NF

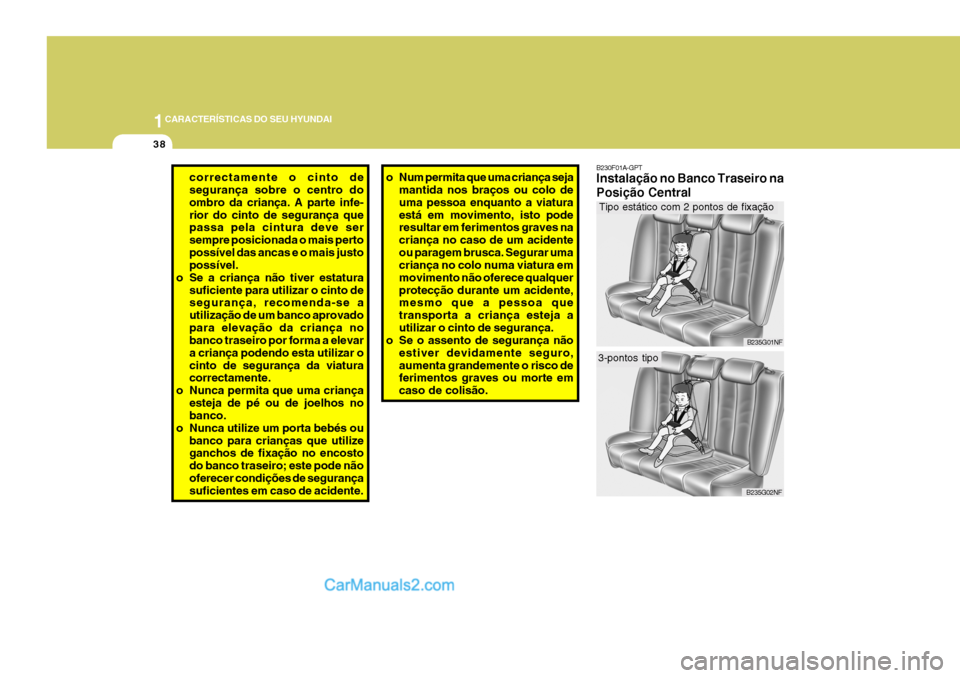

B230F01A-GPT Instalação no Banco Traseiro na Posição Central
Tipo estático com 2 pontos de fixação
o Num permita que uma criança seja
mantida nos braços ou colo de uma pessoa enquanto a viaturaestá em movimento, isto pode resultar em ferimentos graves na criança no caso de um acidenteou paragem brusca. Segurar uma criança no colo numa viatura em movimento não oferece qualquerprotecção durante um acidente, mesmo que a pessoa que transporta a criança esteja autilizar o cinto de segurança.
o Se o assento de segurança não
estiver devidamente seguro,aumenta grandemente o risco de ferimentos graves ou morte em caso de colisão.
correctamente o cinto de segurança sobre o centro do ombro da criança. A parte infe-rior do cinto de segurança que passa pela cintura deve ser sempre posicionada o mais pertopossível das ancas e o mais justo possível.
o Se a criança não tiver estatura
suficiente para utilizar o cinto desegurança, recomenda-se a utilização de um banco aprovadopara elevação da criança no banco traseiro por forma a elevar a criança podendo esta utilizar ocinto de segurança da viatura correctamente.
o Nunca permita que uma criança
esteja de pé ou de joelhos nobanco.
o Nunca utilize um porta bebés ou
banco para crianças que utilizeganchos de fixação no encosto do banco traseiro; este pode nãooferecer condições de segurança suficientes em caso de acidente.

1
CARACTERÍSTICAS DO SEU HYUNDAI
39

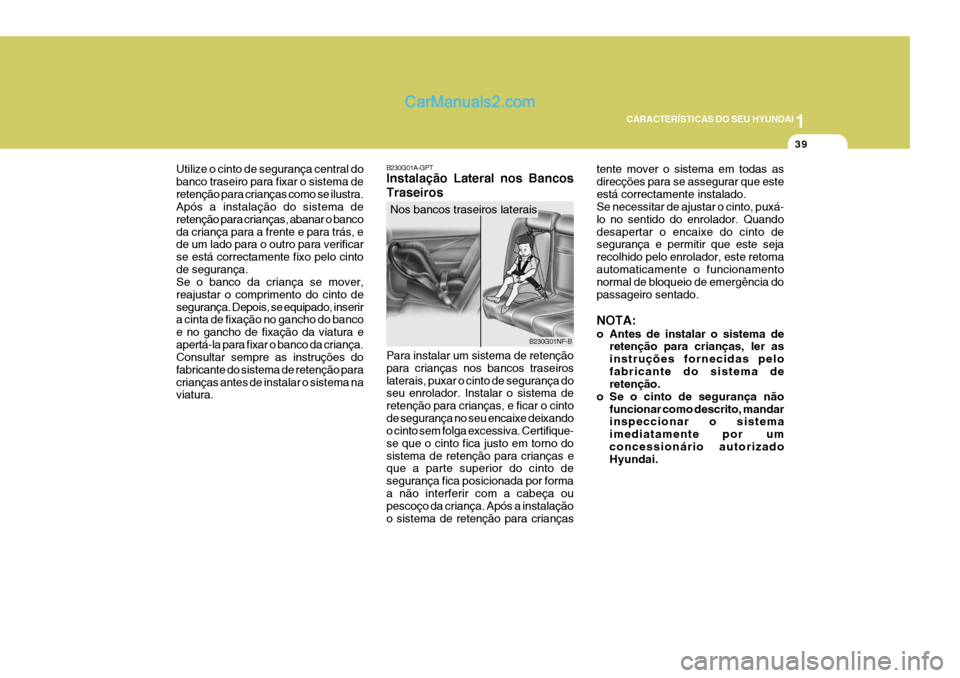

Utilize o cinto de segurança central do banco traseiro para fixar o sistema deretenção para crianças como se ilustra. Após a instalação do sistema de retenção para crianças, abanar o bancoda criança para a frente e para trás, e de um lado para o outro para verificar se está correctamente fixo pelo cintode segurança. Se o banco da criança se mover, reajustar o comprimento do cinto desegurança. Depois, se equipado, inserir a cinta de fixação no gancho do banco e no gancho de fixação da viatura eapertá-la para fixar o banco da criança. Consultar sempre as instruções do fabricante do sistema de retenção paracrianças antes de instalar o sistema na viatura. B230G01NF-B
B230G01A-GPT Instalação Lateral nos Bancos Traseiros Para instalar um sistema de retenção para crianças nos bancos traseiroslaterais, puxar o cinto de segurança do seu enrolador. Instalar o sistema de retenção para crianças, e ficar o cintode segurança no seu encaixe deixando o cinto sem folga excessiva. Certifique- se que o cinto fica justo em torno dosistema de retenção para crianças e que a parte superior do cinto de segurança fica posicionada por formaa não interferir com a cabeça ou pescoço da criança. Após a instalação o sistema de retenção para crianças Nos bancos traseiros lateraistente mover o sistema em todas as direcções para se assegurar que esteestá correctamente instalado. Se necessitar de ajustar o cinto, puxá- lo no sentido do enrolador. Quandodesapertar o encaixe do cinto de segurança e permitir que este seja recolhido pelo enrolador, este retomaautomaticamente o funcionamento normal de bloqueio de emergência do passageiro sentado. NOTA:
o Antes de instalar o sistema de
retenção para crianças, ler as instruções fornecidas pelofabricante do sistema de retenção.
o Se o cinto de segurança não funcionar como descrito, mandarinspeccionar o sistema imediatamente por umconcessionário autorizado Hyundai.

1CARACTERÍSTICAS DO SEU HYUNDAI
40

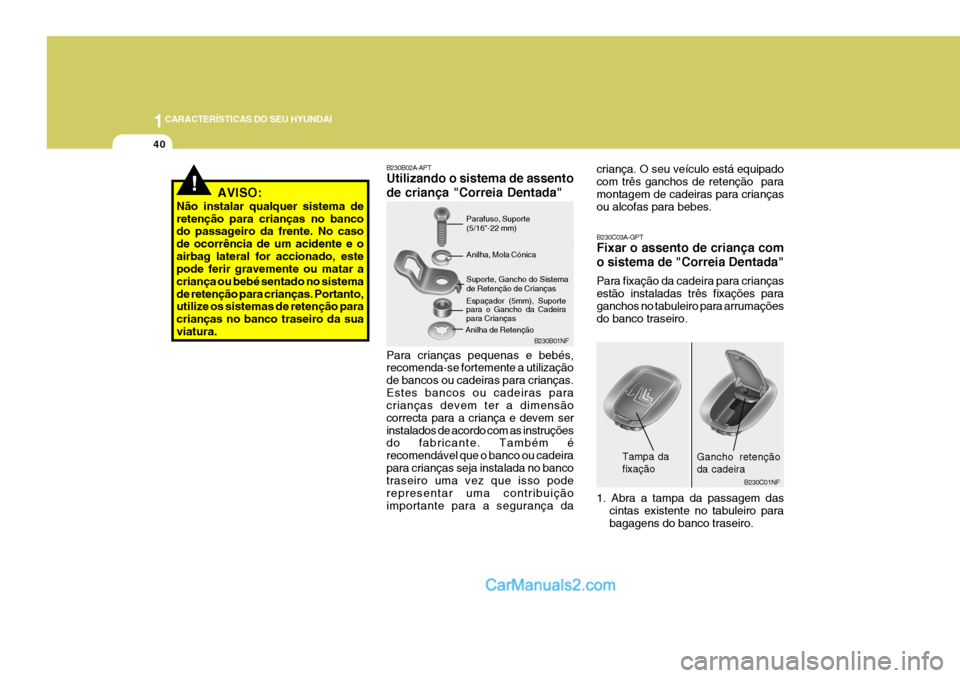

B230C03A-GPT Fixar o assento de criança com o sistema de "Correia Dentada" Para fixação da cadeira para crianças estão instaladas três fixações paraganchos no tabuleiro para arrumações do banco traseiro.
B230C01NF
Tampa da fixação
1. Abra a tampa da passagem dascintas existente no tabuleiro para bagagens do banco traseiro. Gancho retenção da cadeira
B230B02A-APTUtilizando o sistema de assento de criança "Correia Dentada" Para crianças pequenas e bebés, recomenda-se fortemente a utilização de bancos ou cadeiras para crianças.Estes bancos ou cadeiras para crianças devem ter a dimensão correcta para a criança e devem serinstalados de acordo com as instruções do fabricante. Também é recomendável que o banco ou cadeirapara crianças seja instalada no banco traseiro uma vez que isso pode representar uma contribuiçãoimportante para a segurança da
Parafuso, Suporte (5/16"-22 mm)
B230B01NF
Anilha, Mola Cónica Suporte, Gancho do Sistema de Retenção de Crianças Espaçador (5mm), Suporte para o Gancho da Cadeira para Crianças
Anilha de Retenção
!AVISO:
Não instalar qualquer sistema de retenção para crianças no banco do passageiro da frente. No caso de ocorrência de um acidente e oairbag lateral for accionado, este pode ferir gravemente ou matar a criança ou bebé sentado no sistemade retenção para crianças. Portanto, utilize os sistemas de retenção para crianças no banco traseiro da suaviatura. criança. O seu veículo está equipadocom três ganchos de retenção paramontagem de cadeiras para crianças ou alcofas para bebes.

1
CARACTERÍSTICAS DO SEU HYUNDAI
41

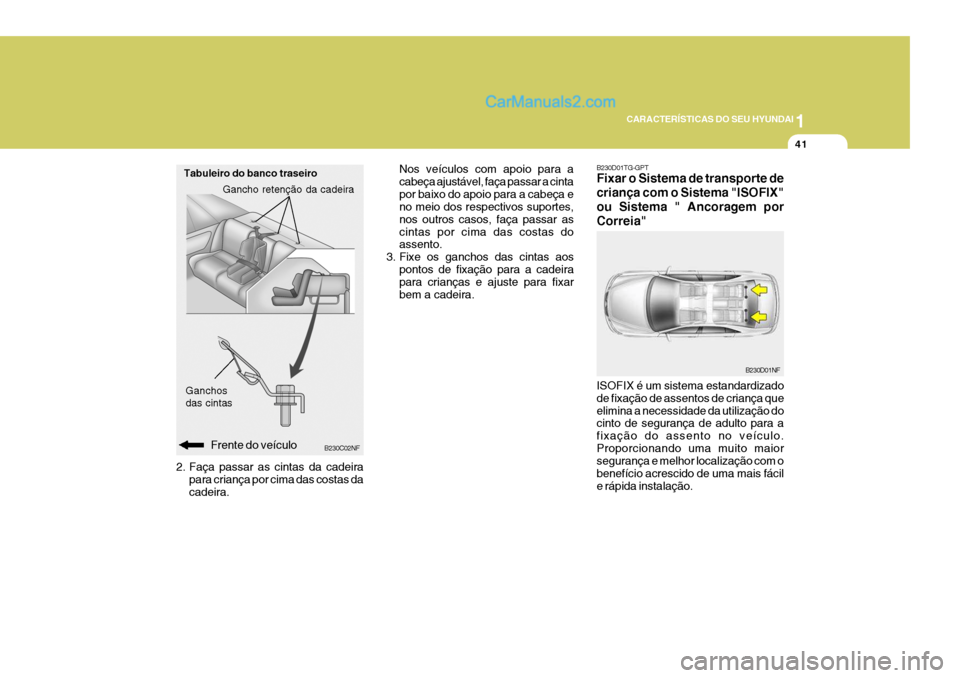

B230C02NF
Tabuleiro do banco traseiro
Ganchos das cintas
Frente do veículo
2. Faça passar as cintas da cadeira
para criança por cima das costas da cadeira. Gancho retenção da cadeira
Nos veículos com apoio para acabeça ajustável, faça passar a cintapor baixo do apoio para a cabeça e no meio dos respectivos suportes, nos outros casos, faça passar ascintas por cima das costas do assento.
3. Fixe os ganchos das cintas aos pontos de fixação para a cadeirapara crianças e ajuste para fixar bem a cadeira.
B230D01TG-GPT Fixar o Sistema de transporte de criança com o Sistema "ISOFIX"ou Sistema " Ancoragem porCorreia" ISOFIX é um sistema estandardizado de fixação de assentos de criança queelimina a necessidade da utilização do cinto de segurança de adulto para a fixação do assento no veículo.Proporcionando uma muito maior segurança e melhor localização com o benefício acrescido de uma mais fácile rápida instalação. B230D01NF

1CARACTERÍSTICAS DO SEU HYUNDAI
42

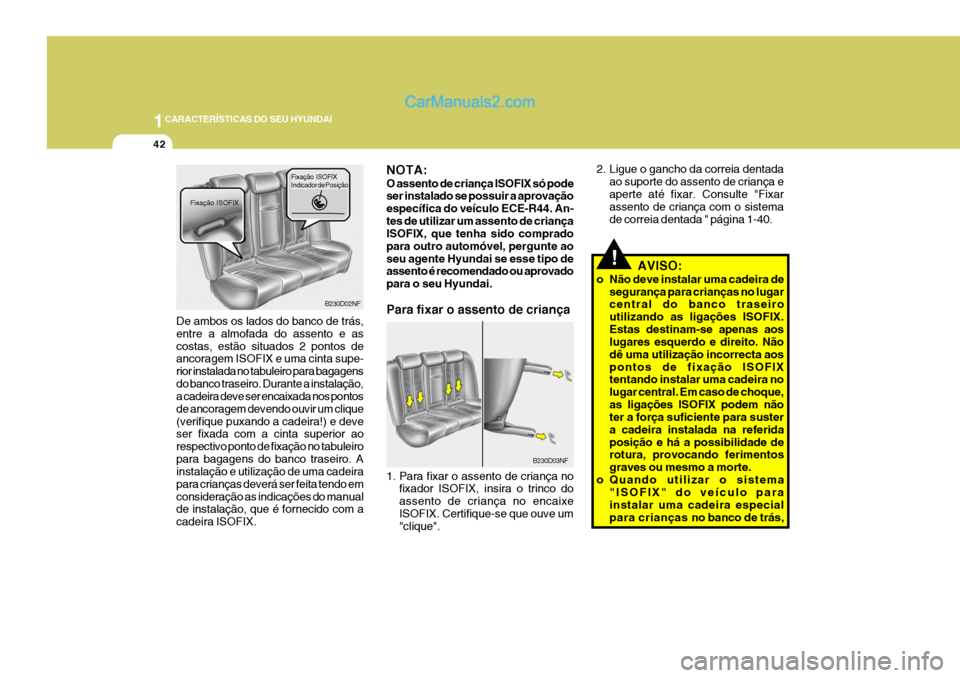

!AVISO:
o Não deve instalar uma cadeira de segurança para crianças no lugar central do banco traseiro utilizando as ligações ISOFIX.Estas destinam-se apenas aos lugares esquerdo e direito. Não dê uma utilização incorrecta aospontos de fixação ISOFIX tentando instalar uma cadeira no lugar central. Em caso de choque,as ligações ISOFIX podem não ter a força suficiente para suster a cadeira instalada na referidaposição e há a possibilidade de rotura, provocando ferimentos graves ou mesmo a morte.
o Quando utilizar o sistema "ISOFIX" do veículo parainstalar uma cadeira especial
para crianças no banco de trás,
2. Ligue o gancho da correia dentada
ao suporte do assento de criança eaperte até fixar. Consulte "Fixar assento de criança com o sistema de correia dentada " página 1-40.
B230D03NF
NOTA: O assento de criança ISOFIX só pode ser instalado se possuir a aprovação específica do veículo ECE-R44. An-tes de utilizar um assento de criança ISOFIX, que tenha sido comprado para outro automóvel, pergunte aoseu agente Hyundai se esse tipo de assento é recomendado ou aprovado para o seu Hyundai. Para fixar o assento de criança
1. Para fixar o assento de criança no fixador ISOFIX, insira o trinco do assento de criança no encaixeISOFIX. Certifique-se que ouve um "clique".
De ambos os lados do banco de trás, entre a almofada do assento e ascostas, estão situados 2 pontos de ancoragem ISOFIX e uma cinta supe- rior instalada no tabuleiro para bagagensdo banco traseiro. Durante a instalação, a cadeira deve ser encaixada nos pontos de ancoragem devendo ouvir um clique(verifique puxando a cadeira!) e deve ser fixada com a cinta superior ao respectivo ponto de fixação no tabuleiropara bagagens do banco traseiro. A instalação e utilização de uma cadeira para crianças deverá ser feita tendo emconsideração as indicações do manual de instalação, que é fornecido com a cadeira ISOFIX. B230D02NF
Fixação ISOFIX
Fixação ISOFIX Indicador de Posição

1
CARACTERÍSTICAS DO SEU HYUNDAI
43

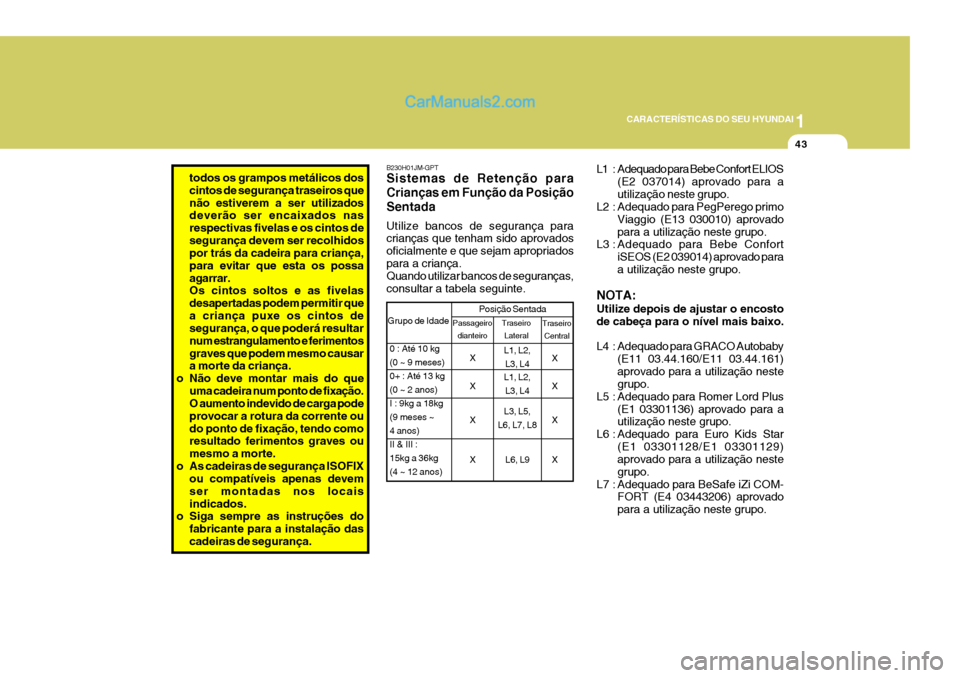

todos os grampos metálicos dos cintos de segurança traseiros quenão estiverem a ser utilizados deverão ser encaixados nas respectivas fivelas e os cintos desegurança devem ser recolhidos por trás da cadeira para criança, para evitar que esta os possaagarrar. Os cintos soltos e as fivelas desapertadas podem permitir quea criança puxe os cintos de segurança, o que poderá resultar num estrangulamento e ferimentosgraves que podem mesmo causar a morte da criança.
o Não deve montar mais do que
uma cadeira num ponto de fixação.O aumento indevido de carga pode provocar a rotura da corrente oudo ponto de fixação, tendo como resultado ferimentos graves ou mesmo a morte.
o As cadeiras de segurança ISOFIX ou compatíveis apenas devemser montadas nos locaisindicados.
o Siga sempre as instruções do
fabricante para a instalação dascadeiras de segurança. L1 : Adequado para Bebe Confort ELIOS
(E2 037014) aprovado para autilização neste grupo.
L2 : Adequado para PegPerego primo
Viaggio (E13 030010) aprovadopara a utilização neste grupo.
L3 : Adequado para Bebe Confort
iSEOS (E2 039014) aprovado paraa utilização neste grupo.
NOTA: Utilize depois de ajustar o encosto de cabeça para o nível mais baixo.
L4 : Adequado para GRACO Autobaby (E11 03.44.160/E11 03.44.161) aprovado para a utilização neste grupo.
L5 : Adequado para Romer Lord Plus (E1 03301136) aprovado para autilização neste grupo.
L6 : Adequado para Euro Kids Star (E1 03301128/E1 03301129)aprovado para a utilização neste grupo.
L7 : Adequado para BeSafe iZi COM- FORT (E4 03443206) aprovadopara a utilização neste grupo.
B230H01JM-GPT Sistemas de Retenção para Crianças em Função da PosiçãoSentada Utilize bancos de segurança para crianças que tenham sido aprovados oficialmente e que sejam apropriadospara a criança. Quando utilizar bancos de seguranças, consultar a tabela seguinte.
TraseiroCentral
Grupo de Idade Posição Sentada
L1, L2,
L3, L4 X
XX XX XX Traseiro
Lateral
Passageiro
dianteiro
0 : Até 10 kg (0 ~ 9 meses)0+ : Até 13 kg(0 ~ 2 anos)I : 9kg a 18kg(9 meses ~4 anos)II & III :15kg a 36kg(4 ~ 12 anos) X
L1, L2,
L3, L4
L3, L5,
L6, L7, L8
L6, L9
