Hyundai Sonata

1BESKRIVNING AV BILENS FUNKTIONER
88
HNF2124
HNF2122
HNF2123

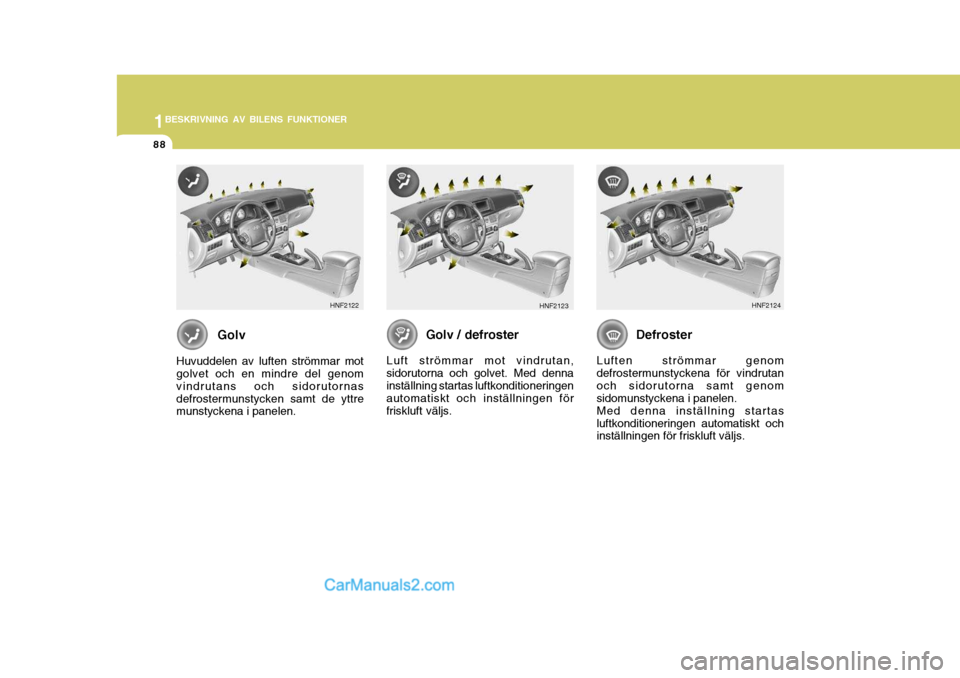

Golv
Huvuddelen av luften strömmar mot golvet och en mindre del genom vindrutans och sidorutornasdefrostermunstycken samt de yttre munstyckena i panelen.
Golv / defroster
Luft strömmar mot vindrutan, sidorutorna och golvet. Med dennainställning startas luftkonditioneringen automatiskt och inställningen för friskluft väljs.Defroster
Luften strömmar genom defrostermunstyckena för vindrutanoch sidorutorna samt genom sidomunstyckena i panelen. Med denna inställning startasluftkonditioneringen automatiskt och inställningen för friskluft väljs.

1
BESKRIVNING AV BILENS FUNKTIONER
89
BESKRIVNING AV BILENS FUNKTIONER
89

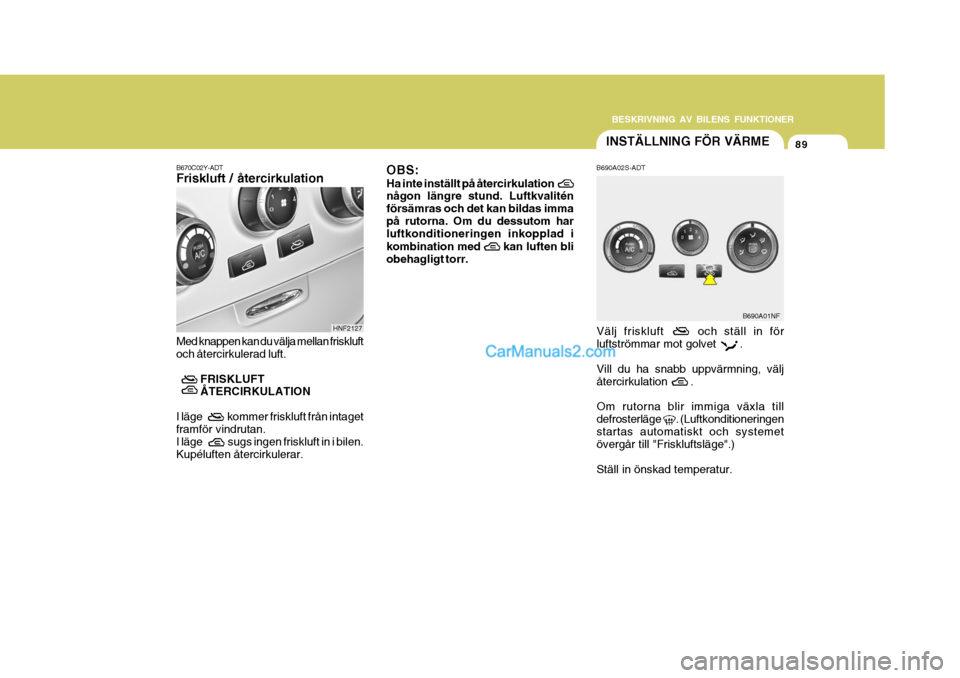

Välj friskluft och ställ in för luftströmmar mot golvet . Vill du ha snabb uppvärmning, välj återcirkulation . Om rutorna blir immiga växla till defrosterläge . (Luftkonditioneringenstartas automatiskt och systemet övergår till "Friskluftsläge".) Ställ in önskad temperatur.
B670C02Y-ADT Friskluft / återcirkulation Med knappen kan du välja mellan friskluft och återcirkulerad luft. FRISKLUFTÅTERCIRKULATION
I läge kommer friskluft från intagetframför vindrutan. I läge sugs ingen friskluft in i bilen.Kupéluften återcirkulerar. OBS: Ha inte inställt på återcirkulation
någon längre stund. Luftkvalitén försämras och det kan bildas immapå rutorna. Om du dessutom har luftkonditioneringen inkopplad i kombination med
kan luften bli
obehagligt torr.
HNF2127
INSTÄLLNING FÖR VÄRME
B690A02S-ADT
B690A01NF

1BESKRIVNING AV BILENS FUNKTIONER
90VENTILATION

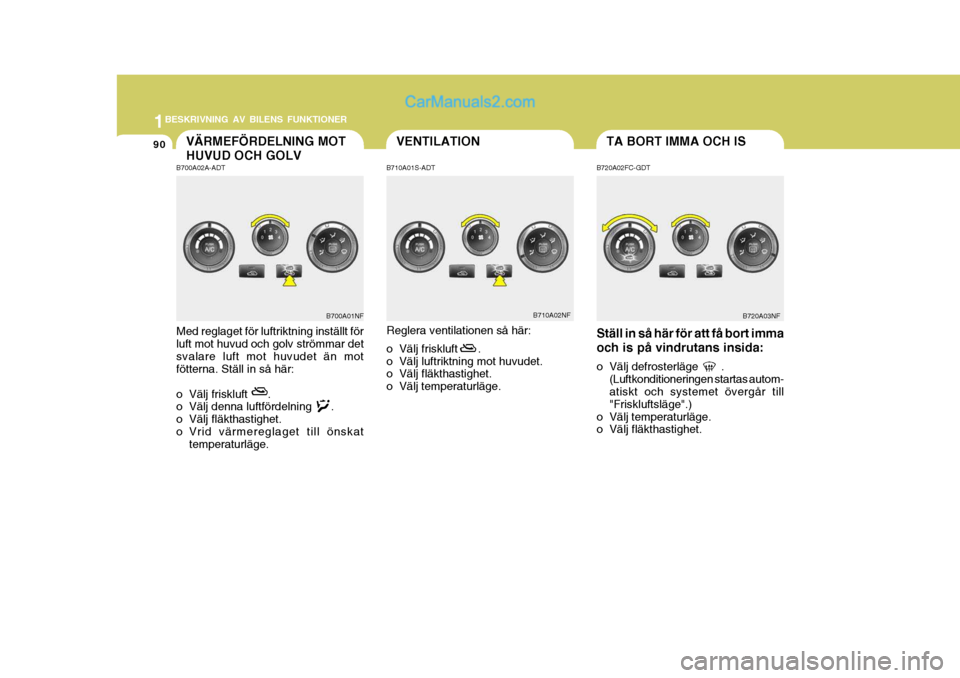

B700A02A-ADTVÄRMEFÖRDELNING MOT HUVUD OCH GOLVB710A01S-ADT
TA BORT IMMA OCH IS
B720A02FC-GDT Ställ in så här för att få bort imma och is på vindrutans insida:
o Välj defrosterläge . (Luftkonditioneringen startas autom- atiskt och systemet övergår till "Friskluftsläge".)
o Välj temperaturläge.
o Välj fläkthastighet. B720A03NF
Med reglaget för luftriktning inställt för luft mot huvud och golv strömmar detsvalare luft mot huvudet än mot fötterna. Ställ in så här:
o Välj friskluft .
o Välj denna luftfördelning .
o Välj fläkthastighet.
o Vrid värmereglaget till önskat
temperaturläge. B700A01NF
Reglera ventilationen så här:
o Välj friskluft .
o Välj luftriktning mot huvudet.
o Välj fläkthastighet.
o Välj temperaturläge.
B710A02NF

1
BESKRIVNING AV BILENS FUNKTIONER
91
BESKRIVNING AV BILENS FUNKTIONER
91

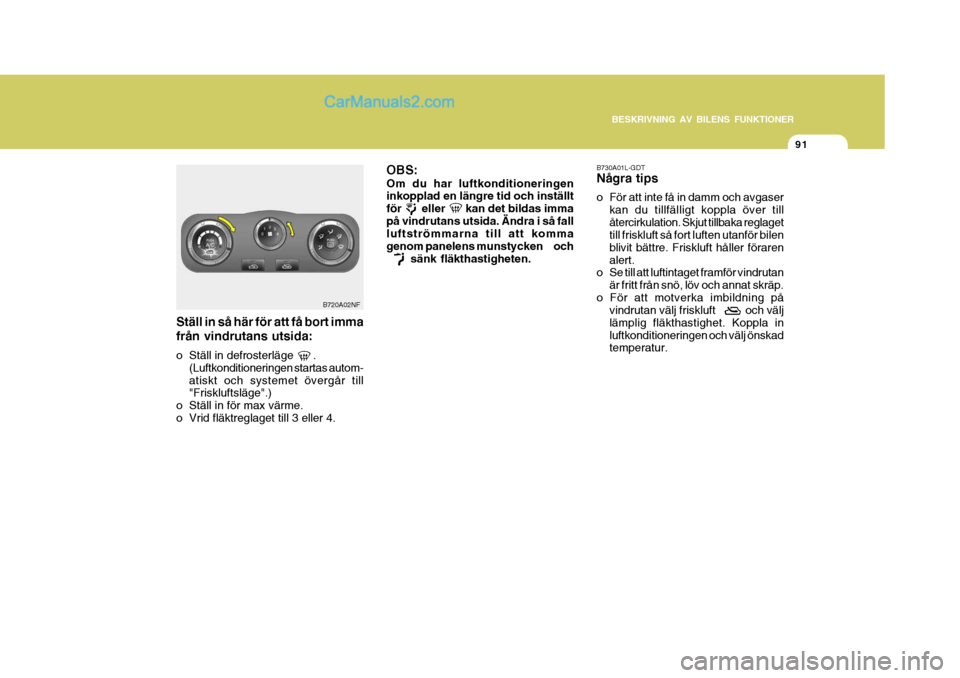

Ställ in så här för att få bort imma från vindrutans utsida:
o Ställ in defrosterläge .
(Luftkonditioneringen startas autom- atiskt och systemet övergår till "Friskluftsläge".)
o Ställ in för max värme.
o Vrid fläktreglaget till 3 eller 4.
B720A02NF OBS: Om du har luftkonditioneringen inkopplad en längre tid och inställt för eller kan det bildas immapå vindrutans utsida. Ändra i så fall luftströmmarna till att komma genom panelens munstycken och
sänk fläkthastigheten.
B730A01L-GDT Några tips
o För att inte få in damm och avgaser
kan du tillfälligt koppla över till återcirkulation. Skjut tillbaka reglaget till friskluft så fort luften utanför bilen blivit bättre. Friskluft håller förarenalert.
o Se till att luftintaget framför vindrutan
är fritt från snö, löv och annat skräp.
o För att motverka imbildning på vindrutan välj friskluft och väljlämplig fläkthastighet. Koppla inluftkonditioneringen och välj önskad temperatur.

1BESKRIVNING AV BILENS FUNKTIONER
92

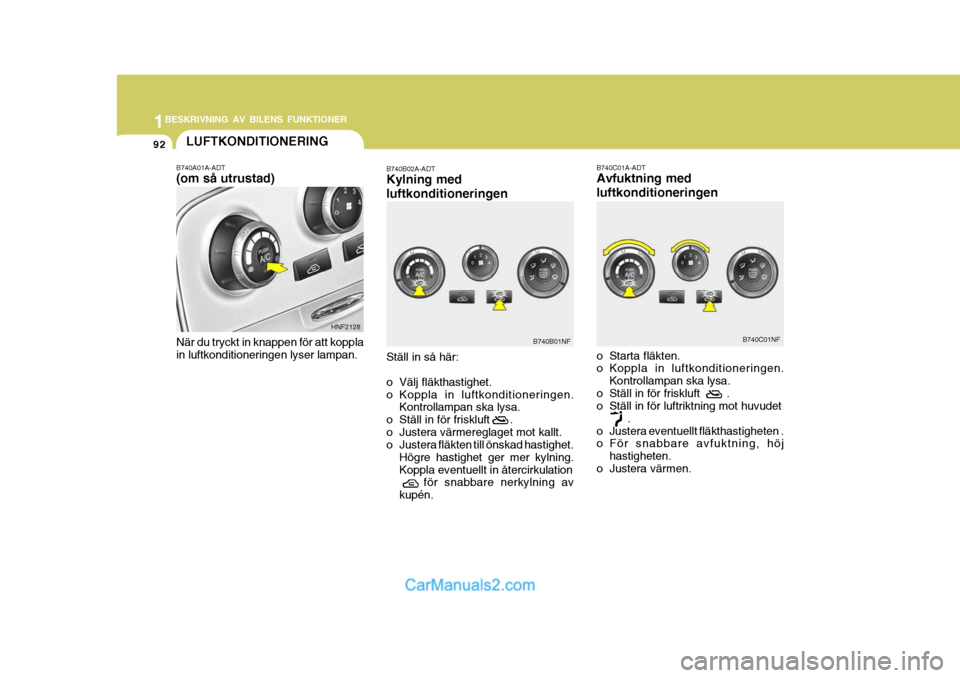

B740C01A-ADT Avfuktning med luftkonditioneringen
o Starta fläkten.
o Koppla in luftkonditioneringen.
Kontrollampan ska lysa.
o Ställ in för friskluft .
o Ställ in för luftriktning mot huvudet
.
o Justera eventuellt fläkthastigheten .
o För snabbare avfuktning, höj
hastigheten.
o Justera värmen. B740C01NF
LUFTKONDITIONERING
B740B02A-ADT Kylning med luftkonditioneringen Ställ in så här:
o Välj fläkthastighet.
o Koppla in luftkonditioneringen.Kontrollampan ska lysa.
o Ställ in för friskluft .
o Justera värmereglaget mot kallt.
o Justera fläkten till önskad hastighet. Högre hastighet ger mer kylning. Koppla eventuellt in återcirkulation för snabbare nerkylning av
kupén.
B740A01A-ADT (om så utrustad) När du tryckt in knappen för att koppla in luftkonditioneringen lyser lampan.
HNF2128
B740B01NF

1
BESKRIVNING AV BILENS FUNKTIONER
93
BESKRIVNING AV BILENS FUNKTIONER
93AUTOMATISK KLIMATKONTROLL

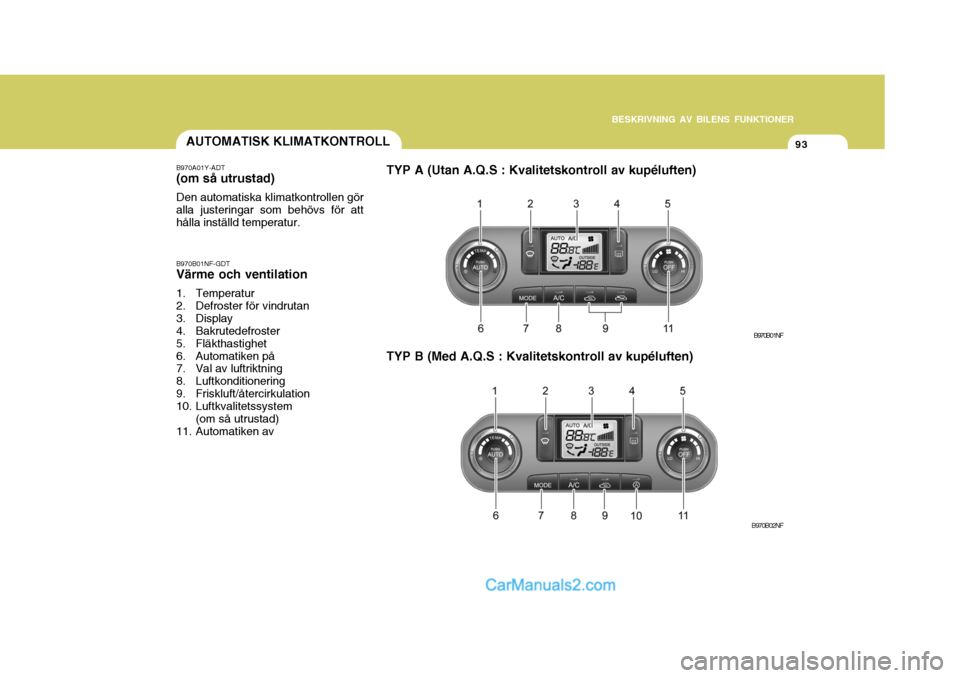

B970A01Y-ADT (om så utrustad) Den automatiska klimatkontrollen gör alla justeringar som behövs för atthålla inställd temperatur. B970B01NF-GDT Värme och ventilation
1. Temperatur
2. Defroster för vindrutan
3. Display
4. Bakrutedefroster
5. Fläkthastighet
6. Automatiken på
7. Val av luftriktning
8. Luftkonditionering
9. Friskluft/återcirkulation
10. Luftkvalitetssystem (om så utrustad)
11. Automatiken av TYP B (Med A.Q.S : Kvalitetskontroll av kupéluften)
B970B01NF
B970B02NF
TYP A (Utan A.Q.S : Kvalitetskontroll av kupéluften)

1BESKRIVNING AV BILENS FUNKTIONER
94

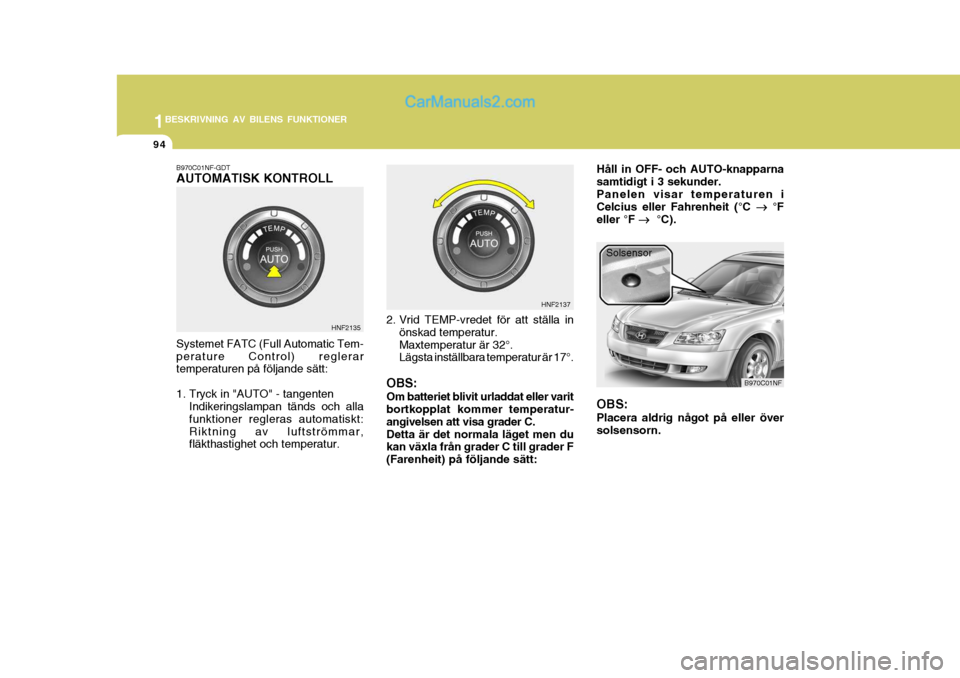

B970C01NF-GDT AUTOMATISK KONTROLL Systemet FATC (Full Automatic Tem- perature Control) reglerar temperaturen på följande sätt:
1. Tryck in "AUTO" - tangenten
Indikeringslampan tänds och alla funktioner regleras automatiskt:Riktning av luftströmmar, fläkthastighet och temperatur. 2. Vrid TEMP-vredet för att ställa in
önskad temperatur. Maxtemperatur är 32°. Lägsta inställbara temperatur är 17°.
OBS: Om batteriet blivit urladdat eller varit
bortkopplat kommer temperatur- angivelsen att visa grader C.Detta är det normala läget men du kan växla från grader C till grader F (Farenheit) på följande sätt: Håll in OFF- och AUTO-knapparnasamtidigt i 3 sekunder.Panelen visar temperaturen i Celcius eller Fahrenheit (°C


°F
eller °F

°C).
HNF2135 HNF2137
B970C01NF
Solsensor
OBS: Placera aldrig något på eller över solsensorn.

1
BESKRIVNING AV BILENS FUNKTIONER
95
BESKRIVNING AV BILENS FUNKTIONER
95

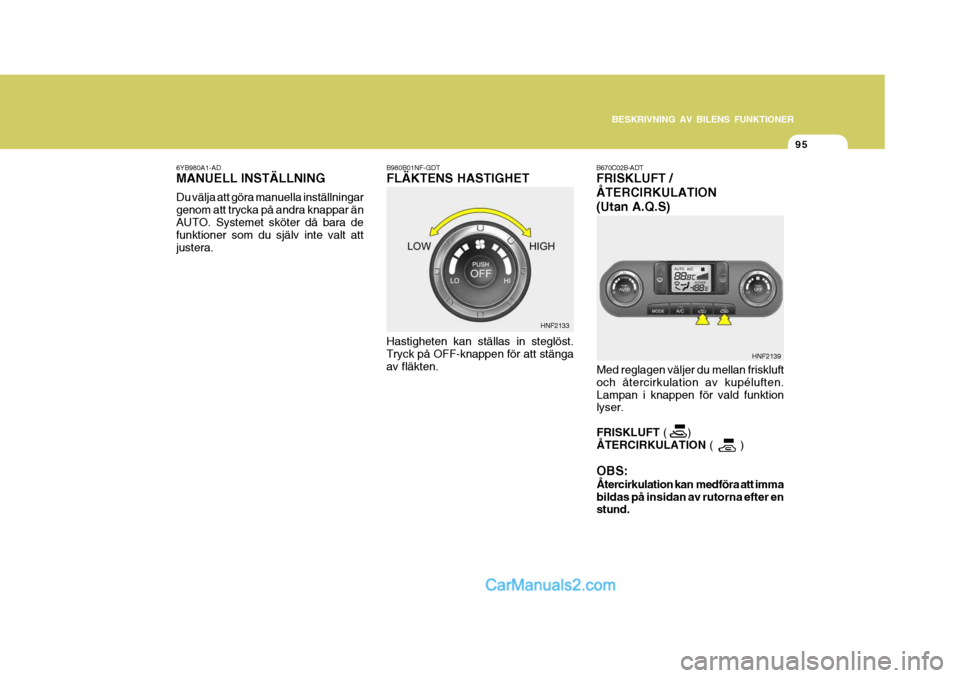

B980B01NF-GDT FLÄKTENS HASTIGHET Hastigheten kan ställas in steglöst. Tryck på OFF-knappen för att stänga av fläkten. B670C02B-ADT FRISKLUFT / ÅTERCIRKULATION(Utan A.Q.S)
Med reglagen väljer du mellan friskluft och återcirkulation av kupéluften.Lampan i knappen för vald funktion lyser. FRISKLUFT ( )
ÅTERCIRKULATION ( )
OBS: Återcirkulation kan medföra att imma bildas på insidan av rutorna efter en stund. HNF2139
HNF2133
6YB980A1-AD MANUELL INSTÄLLNING Du välja att göra manuella inställningar genom att trycka på andra knappar änAUTO. Systemet sköter då bara de funktioner som du själv inte valt att justera.

1BESKRIVNING AV BILENS FUNKTIONER
96
!

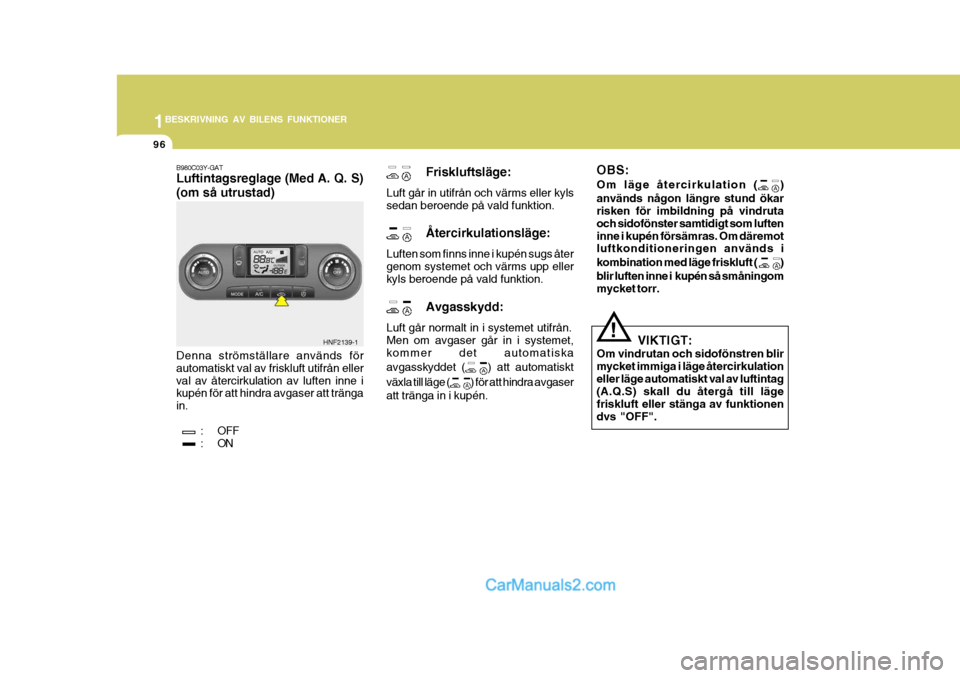

Friskluftsläge:
Luft går in utifrån och värms eller kyls sedan beroende på vald funktion.
Återcirkulationsläge:
Luften som finns inne i kupén sugs åter genom systemet och värms upp ellerkyls beroende på vald funktion.
Avgasskydd:
Luft går normalt in i systemet utifrån. Men om avgaser går in i systemet, kommer det automatiska avgasskyddet (
) att automatiskt
växla till läge (
) för att hindra avgaser
att tränga in i kupén.
B980C03Y-GAT Luftintagsreglage (Med A. Q. S) (om så utrustad) Denna strömställare används för automatiskt val av friskluft utifrån ellerval av återcirkulation av luften inne i kupén för att hindra avgaser att tränga in.
: OFF
:ON
HNF2139-1 OBS: Om läge återcirkulation (
)
används någon längre stund ökar risken för imbildning på vindruta och sidofönster samtidigt som lufteninne i kupén försämras. Om däremot luftkonditioneringen används i kombination med läge friskluft (
)
blir luften inne i kupén så småningom mycket torr.
VIKTIGT:
Om vindrutan och sidofönstren blirmycket immiga i läge återcirkulationeller läge automatiskt val av luftintag (A.Q.S) skall du återgå till läge friskluft eller stänga av funktionendvs "OFF".

1
BESKRIVNING AV BILENS FUNKTIONER
97
BESKRIVNING AV BILENS FUNKTIONER
97

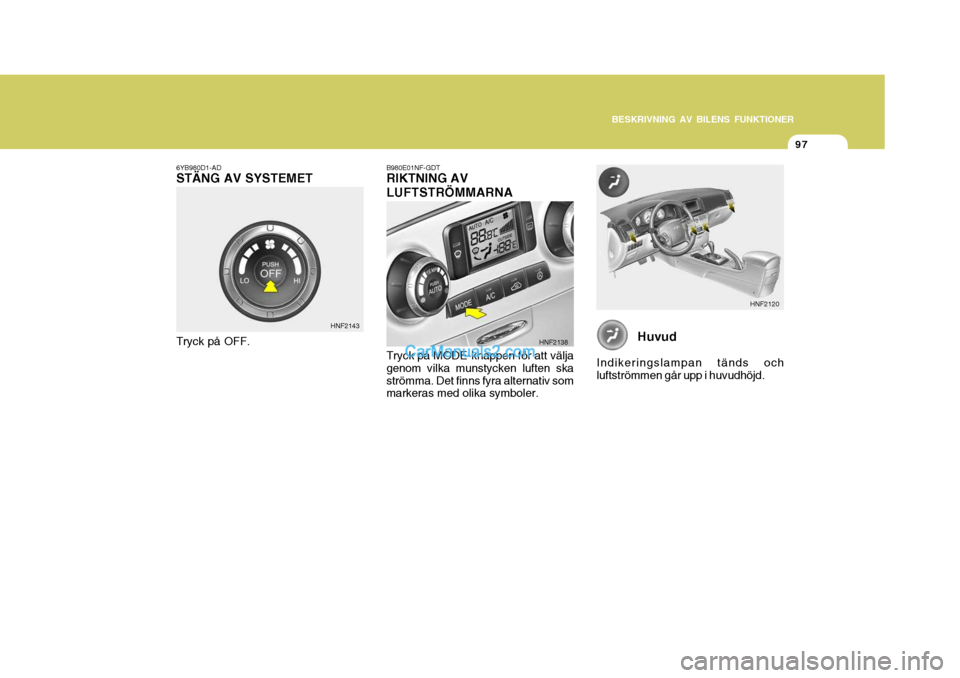

6YB980D1-AD STÄNG AV SYSTEMET Tryck på OFF. HNF2143B980E01NF-GDT RIKTNING AV LUFTSTRÖMMARNA Tryck på MODE-knappen för att välja genom vilka munstycken luften skaströmma. Det finns fyra alternativ som markeras med olika symboler.HNF2138
HNF2120
Huvud
Indikeringslampan tänds och luftströmmen går upp i huvudhöjd.
