Hyundai Terracan 2004 Betriebsanleitung (in German)

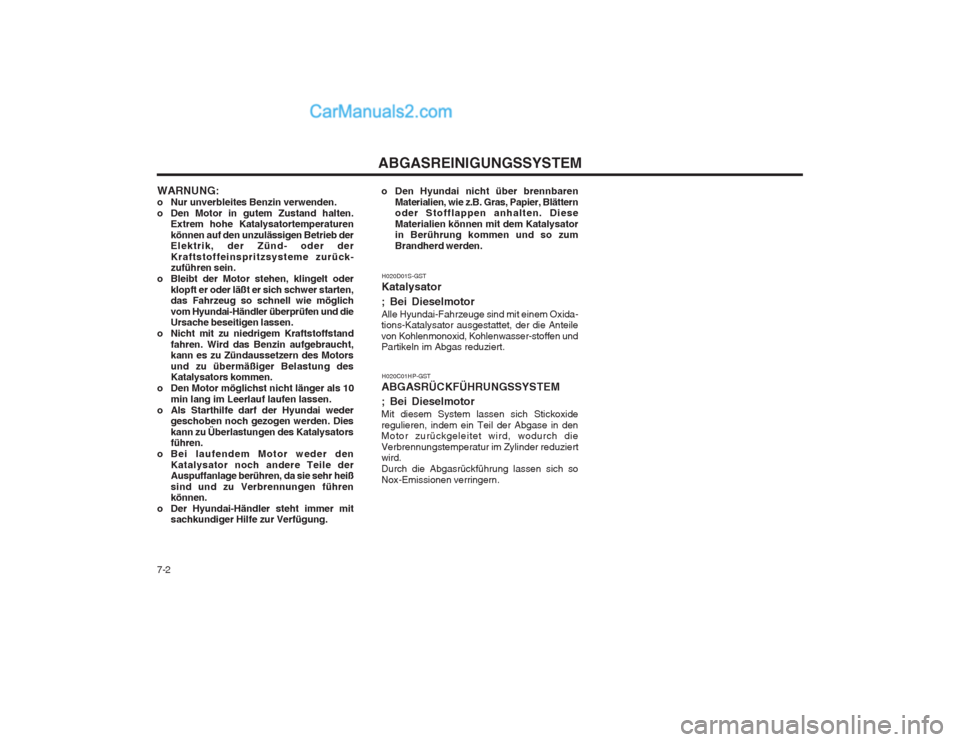

ABGASREINIGUNGSSYSTEM
7-2
WARNUNG:
o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand halten.
Extrem hohe Katalysatortemperaturenkönnen auf den unzulässigen Betrieb der Elektrik, der Zünd- oder der Kraftstoffeinspritzsysteme zurück- zuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sich schwer starten,das Fahrzeug so schnell wie möglich vom Hyundai-Händler überprüfen und die Ursache beseitigen lassen.
o Nicht mit zu niedrigem Kraftstoffstand fahren. Wird das Benzin aufgebraucht,kann es zu Zündaussetzern des Motors und zu übermäßiger Belastung des Katalysators kommen.
o Den Motor möglichst nicht länger als 10 min lang im Leerlauf laufen lassen.
o Als Starthilfe darf der Hyundai weder geschoben noch gezogen werden. Dies kann zu Überlastungen des Katalysators führen.
o Bei laufendem Motor weder den Katalysator noch andere Teile derAuspuffanlage berühren, da sie sehr heiß sind und zu Verbrennungen führen können.
o Der Hyundai-Händler steht immer mit sachkundiger Hilfe zur Verfügung. o Den Hyundai nicht über brennbaren
Materialien, wie z.B. Gras, Papier, Blätternoder Stofflappen anhalten. Diese Materialien können mit dem Katalysator in Berührung kommen und so zum Brandherd werden.
H020C01HP-GST
ABGASRÜCKFÜHRUNGSSYSTEM ; Bei Dieselmotor Mit diesem System lassen sich Stickoxide regulieren, indem ein Teil der Abgase in den Motor zurückgeleitet wird, wodurch die Verbrennungstemperatur im Zylinder reduziert wird. Durch die Abgasrückführung lassen sich soNox-Emissionen verringern. H020D01S-GST
Katalysator ; Bei Dieselmotor Alle Hyundai-Fahrzeuge sind mit einem Oxida- tions-Katalysator ausgestattet, der die Anteile von Kohlenmonoxid, Kohlenwasser-stoffen und Partikeln im Abgas reduziert.

8-1

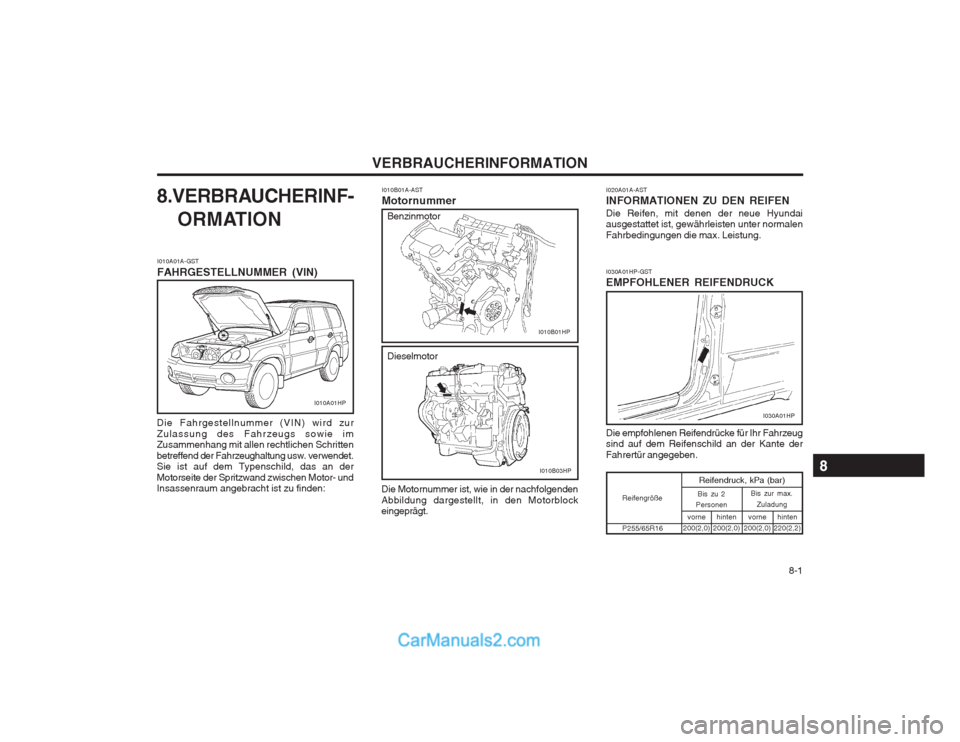

VERBRAUCHERINFORMATION
I010B01A-AST Motornummer
Die Motornummer ist, wie in der nachfolgenden Abbildung dargestellt, in den Motorblock eingeprägt. I030A01HP-GST EMPFOHLENER REIFENDRUCK Die empfohlenen Reifendrücke für Ihr Fahrzeug sind auf dem Reifenschild an der Kante der Fahrertür angegeben.
I010A01A-GST FAHRGESTELLNUMMER (VIN)
Die Fahrgestellnummer (VIN) wird zur Zulassung des Fahrzeugs sowie im Zusammenhang mit allen rechtlichen Schritten betreffend der Fahrzeughaltung usw. verwendet. Sie ist auf dem Typenschild, das an der Motorseite der Spritzwand zwischen Motor- und Insassenraum angebracht ist zu finden:
8.VERBRAUCHERINF-
ORMATION I020A01A-AST INFORMATIONEN ZU DEN REIFENDie Reifen, mit denen der neue Hyundai ausgestattet ist, gewährleisten unter normalen Fahrbedingungen die max. Leistung.
I010A01HP
I030A01HP
I010B03HP
I010B01HP
Dieselmotor
Benzinmotor
Reifengröße
Reifendruck, kPa (bar)
P255/65R16 hinten
200(2,0) vorne
200(2,0)
Bis zu 2
Personen Bis zur max.
Zuladung
hinten
220(2,2)
vorne
200(2,0)
8

VERBRAUCHERINFORMATION
8-2

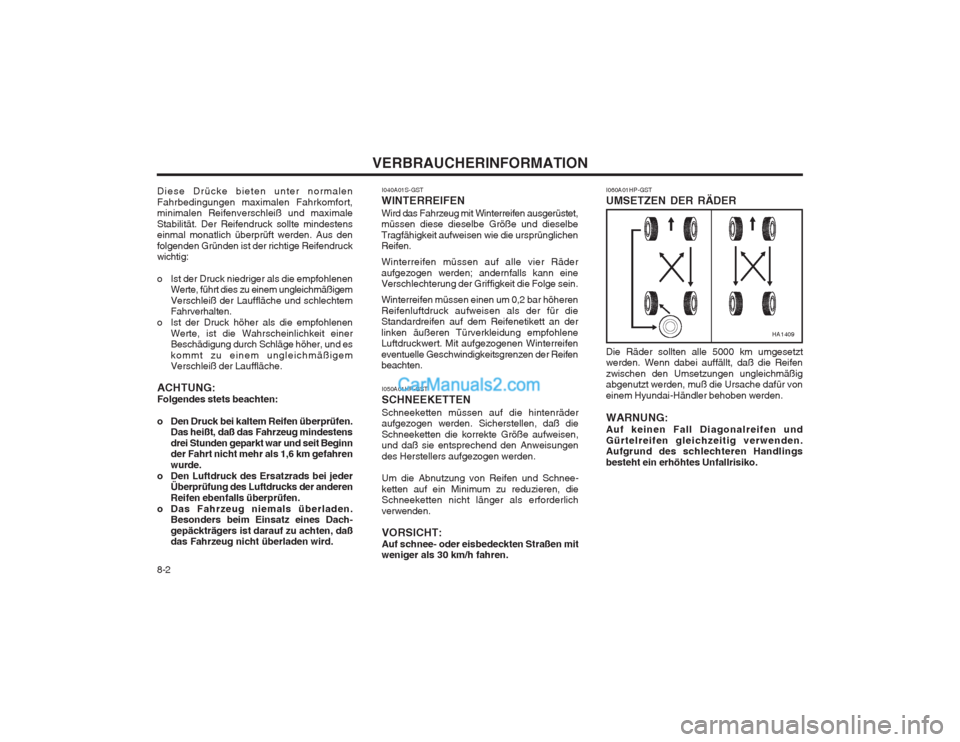

Diese Drücke bieten unter normalen Fahrbedingungen maximalen Fahrkomfort, minimalen Reifenverschleiß und maximale Stabilität. Der Reifendruck sollte mindestens einmal monatlich überprüft werden. Aus den folgenden Gründen ist der richtige Reifendruck wichtig:
o Ist der Druck niedriger als die empfohlenen
Werte, führt dies zu einem ungleichmäßigem Verschleiß der Lauffläche und schlechtem Fahrverhalten.
o Ist der Druck höher als die empfohlenen Werte, ist die Wahrscheinlichkeit einerBeschädigung durch Schläge höher, und es kommt zu einem ungleichmäßigem Verschleiß der Lauffläche.
ACHTUNG: Folgendes stets beachten:
o Den Druck bei kaltem Reifen überprüfen. Das heißt, daß das Fahrzeug mindestens drei Stunden geparkt war und seit Beginn der Fahrt nicht mehr als 1,6 km gefahren wurde.
o Den Luftdruck des Ersatzrads bei jeder Überprüfung des Luftdrucks der anderenReifen ebenfalls überprüfen.
o Das Fahrzeug niemals überladen. Besonders beim Einsatz eines Dach-gepäckträgers ist darauf zu achten, daß das Fahrzeug nicht überladen wird. I050A01HP-GST SCHNEEKETTEN Schneeketten müssen auf die hintenräder aufgezogen werden. Sicherstellen, daß die Schneeketten die korrekte Größe aufweisen, und daß sie entsprechend den Anweisungen des Herstellers aufgezogen werden. Um die Abnutzung von Reifen und Schnee- ketten auf ein Minimum zu reduzieren, die Schneeketten nicht länger als erforderlich verwenden. VORSICHT: Auf schnee- oder eisbedeckten Straßen mit weniger als 30 km/h fahren. I060A01HP-GST UMSETZEN DER RÄDER Die Räder sollten alle 5000 km umgesetzt werden. Wenn dabei auffällt, daß die Reifen zwischen den Umsetzungen ungleichmäßig abgenutzt werden, muß die Ursache dafür von einem Hyundai-Händler behoben werden. WARNUNG: Auf keinen Fall Diagonalreifen und Gürtelreifen gleichzeitig verwenden. Aufgrund des schlechteren Handlings besteht ein erhöhtes Unfallrisiko.
I040A01S-GST
WINTERREIFEN Wird das Fahrzeug mit Winterreifen ausgerüstet, müssen diese dieselbe Größe und dieselbe Tragfähigkeit aufweisen wie die ursprünglichen Reifen. Winterreifen müssen auf alle vier Räder aufgezogen werden; andernfalls kann eine Verschlechterung der Griffigkeit die Folge sein. Winterreifen müssen einen um 0,2 bar höheren Reifenluftdruck aufweisen als der für die Standardreifen auf dem Reifenetikett an der linken äußeren Türverkleidung empfohlene Luftdruckwert. Mit aufgezogenen Winterreifen eventuelle Geschwindigkeitsgrenzen der Reifen beachten.
HA1409

8-3
VERBRAUCHERINFORMATION

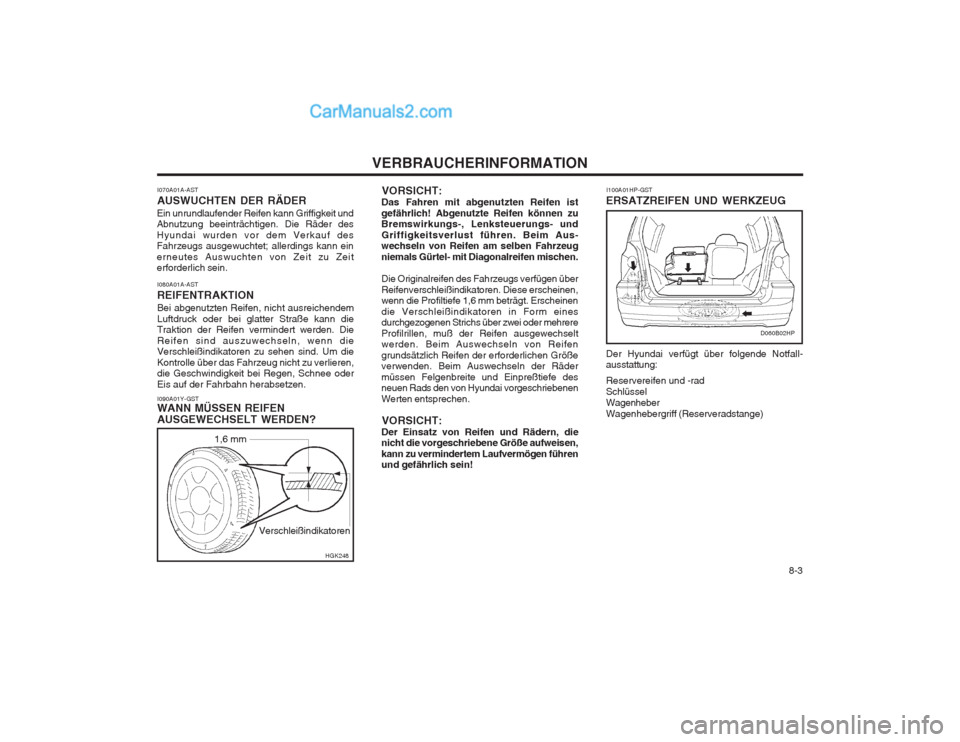

I090A01Y-GST WANN MÜSSEN REIFEN AUSGEWECHSELT WERDEN?
VORSICHT:
Das Fahren mit abgenutzten Reifen ist gefährlich! Abgenutzte Reifen können zu Bremswirkungs-, Lenksteuerungs- und Griffigkeitsverlust führen. Beim Aus- wechseln von Reifen am selben Fahrzeug niemals Gürtel- mit Diagonalreifen mischen. Die Originalreifen des Fahrzeugs verfügen über Reifenverschleißindikatoren. Diese erscheinen, wenn die Profiltiefe 1,6 mm beträgt. Erscheinen die Verschleißindikatoren in Form eines durchgezogenen Strichs über zwei oder mehrere Profilrillen, muß der Reifen ausgewechselt werden. Beim Auswechseln von Reifen grundsätzlich Reifen der erforderlichen Größe verwenden. Beim Auswechseln der Räder müssen Felgenbreite und Einpreßtiefe des neuen Rads den von Hyundai vorgeschriebenen Werten entsprechen.
VORSICHT:
Der Einsatz von Reifen und Rädern, die nicht die vorgeschriebene Größe aufweisen, kann zu vermindertem Laufvermögen führen und gefährlich sein!
HGK248
1,6 mm
Verschleißindikatoren
I080A01A-AST REIFENTRAKTIONBei abgenutzten Reifen, nicht ausreichendem Luftdruck oder bei glatter Straße kann die Traktion der Reifen vermindert werden. Die Reifen sind auszuwechseln, wenn die Verschleißindikatoren zu sehen sind. Um die Kontrolle über das Fahrzeug nicht zu verlieren, die Geschwindigkeit bei Regen, Schnee oder Eis auf der Fahrbahn herabsetzen.
I100A01HP-GST
ERSATZREIFEN UND WERKZEUG Der Hyundai verfügt über folgende Notfall- ausstattung: Reservereifen und -rad SchlüsselWagenheberWagenhebergriff (Reserveradstange)
D060B02HP
I070A01A-AST AUSWUCHTEN DER RÄDER
Ein unrundlaufender Reifen kann Griffigkeit und Abnutzung beeinträchtigen. Die Räder des Hyundai wurden vor dem Verkauf des Fahrzeugs ausgewuchtet; allerdings kann ein erneutes Auswuchten von Zeit zu Zeit erforderlich sein.

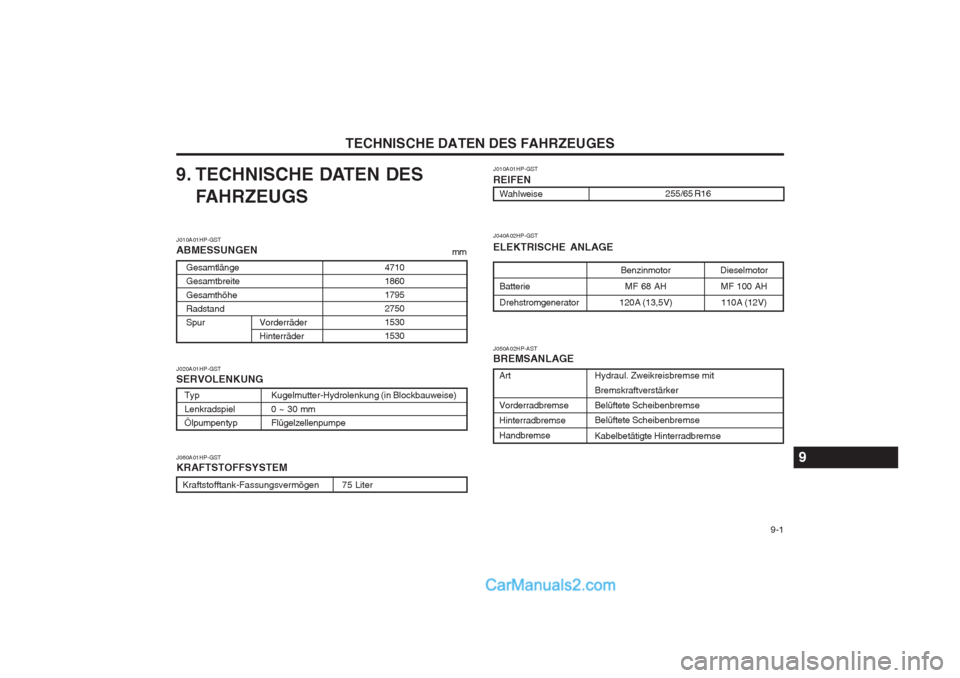

9-1
TECHNISCHE DATEN DES FAHRZEUGES
Gesamtlänge Gesamtbreite Gesamthöhe RadstandSpur J010A01HP-GST
REIFEN
Wahlweise9. TECHNISCHE DATEN DES
FAHRZEUGS
Kugelmutter-Hydrolenkung (in Blockbauweise) 0 ~ 30 mm Flügelzellenpumpe
Vorderräder Hinterräder
255/65 R16
J040A02HP-GST ELEKTRISCHE ANLAGE J050A02HP-AST BREMSANLAGE
Hydraul. Zweikreisbremse mit Bremskraftverstärker Belüftete Scheibenbremse Belüftete Scheibenbremse Kabelbetätigte Hinterradbremse
Art Vorderradbremse HinterradbremseHandbremse
Batterie
Drehstromgenerator
Benzinmotor
MF 68 AH
120A (13,5V) Dieselmotor
MF 100 AH110A (12V)
J020A01HP-GST SERVOLENKUNG Typ Lenkradspiel Ölpumpentyp
Kraftstofftank-Fassungsvermögen 75 Liter
J060A01HP-GST KRAFTSTOFFSYSTEM
J010A01HP-GST ABMESSUNGEN
mm
4710 18601795275015301530
9

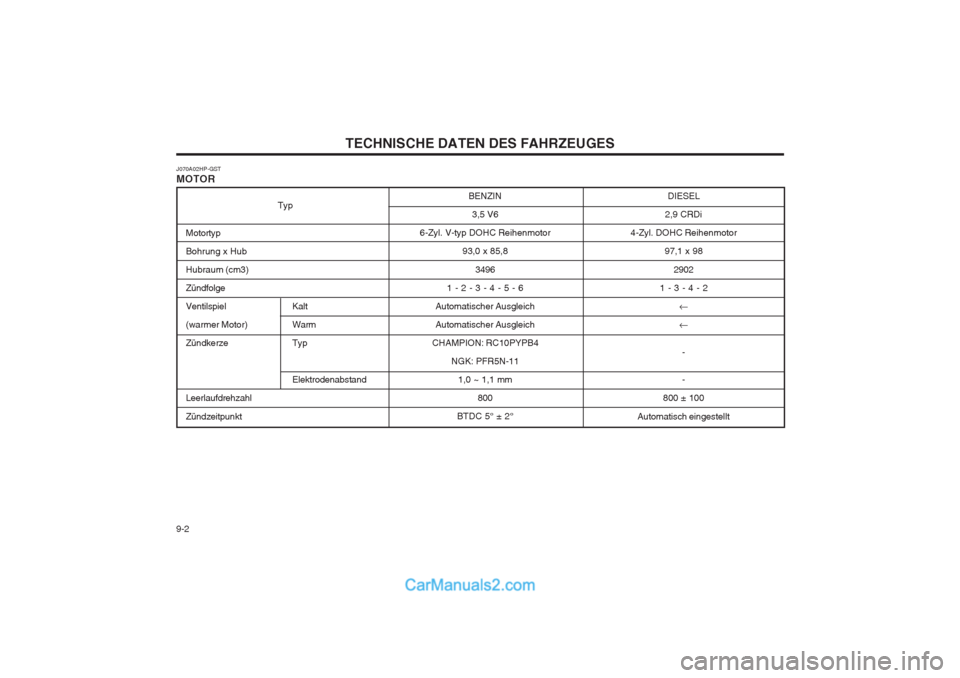

9-2
TECHNISCHE DATEN DES FAHRZEUGESBENZIN3,5 V6
6-Zyl. V-typ DOHC Reihenmotor 93,0 x 85,8
3496
1 - 2 - 3 - 4 - 5 - 6
Automatischer Ausgleich Automatischer Ausgleich
CHAMPION: RC10PYPB4 NGK: PFR5N-111,0 ~ 1,1 mm 800
BTDC 5° ± 2°
J070A02HP-GST MOTOR
Typ
Motortyp Bohrung x HubHubraum (cm3)Zündfolge
Ventilspiel Kalt(warmer Motor) Warm
Zündkerze Typ
Elektrodenabstand
Leerlaufdrehzahl ZündzeitpunktDIESEL
2,9 CRDi
4-Zyl. DOHC Reihenmotor 97,1 x 98
2902
1 - 3 - 4 - 2
- -
800 ± 100
Automatisch eingestellt

9-3
TECHNISCHE DATEN DES FAHRZEUGESStandardöl & -Schmierfett
API SAE 20W-40, 20W-50 (Über -10°C)
SG, SG/CD, SAE 15W-40, 15W-50 (Über -15°C)
SH ODER SAE 10W-30 (-20°C ~ -40°C)
SH/CD SAE 10W-40, 10W-50 (Über -25°C)
SAE 5W-20 (Unten -10°C) *1, *2
SAE 5W-30 (Unten 10°C) *1
SAE 5W-40 (Unten 20°C) *1
API CF-4 SAE 40 (0°C ~ 40°C)
ODER HÖHER, SAE 30 (0°C ~ 30°C)
ACEA B4 SAE 20W-20 (-10°C ~ 20°C)
ODER HÖHER SAE 10W-30 (-20°C ~ 30°C) SAE 5W-30 (-25°C ~ 30°C)
*1. Eingeschränkt durch Fahrbedingungen und -Umgebung*2. Nicht zu Empfehlen bei anhaltend hoher Fahrgeschwindigkeit Normale Fahrbedingungen Schwierige EinsaztbedingungenHYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4)MOBIL DEXRON- II
ATF DEXRON- III
HYPOID GEAR OIL API GL-5 ODER HÖHER, SAE 80W (Unten -30°C)/90W(Über -30°C) MOBIL INFILREX 33 HYPOID GEAR OIL API GL-5 ODER HÖHER, SAE 80W(Unten -30°C)/90W(Über -30°C)Äthylenglykol, Basis für AluminiumPSF-3DOT 3, DOT 4 oder gleichwertige Flüssigkeit

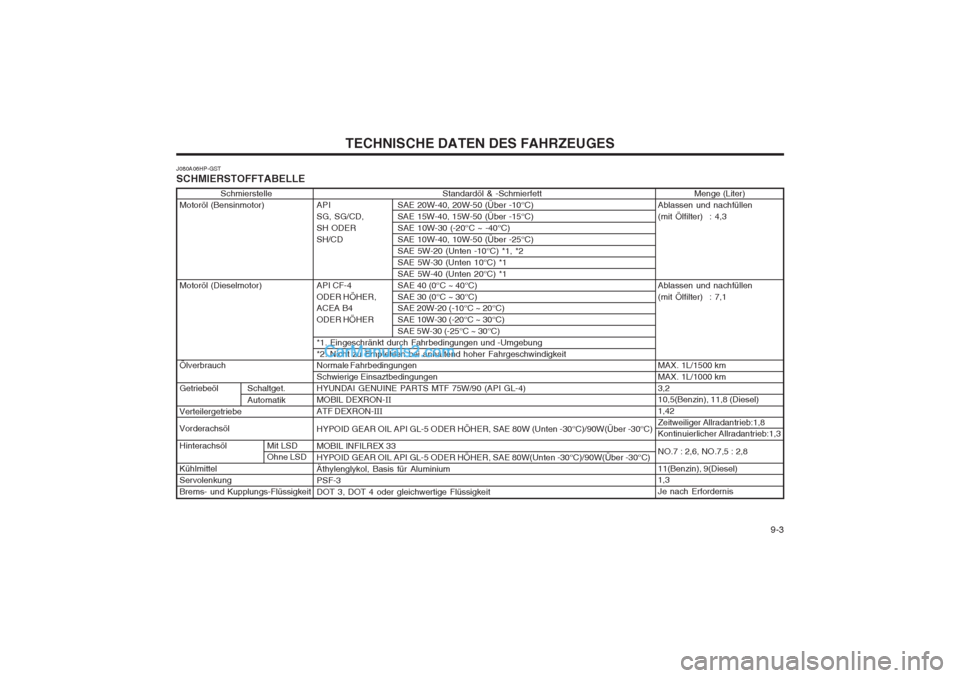

J080A06HP-GSTSCHMIERSTOFFTABELLE
Schmierstelle
Motoröl (Bensinmotor) Motoröl (Dieselmotor) Ölverbrauch Getriebeöl Schaltget. Automatik
Verteilergetriebe Vorderachsöl Hinterachsöl Kühlmittel ServolenkungBrems- und Kupplungs-Flüssigkeit
Menge (Liter)
Ablassen und nachfüllen (mit Ölfilter) : 4,3 Ablassen und nachfüllen (mit Ölfilter) : 7,1 MAX. 1L/1500 km MAX. 1L/1000 km3,2 10,5(Benzin), 11,8 (Diesel) 1,42Zeitweiliger Allradantrieb:1,8 Kontinuierlicher Allradantrieb:1,3 NO.7 : 2,6, NO.7,5 : 2,8 11(Benzin), 9(Diesel) 1,3 Je nach Erfordernis
Mit LSD Ohne LSD

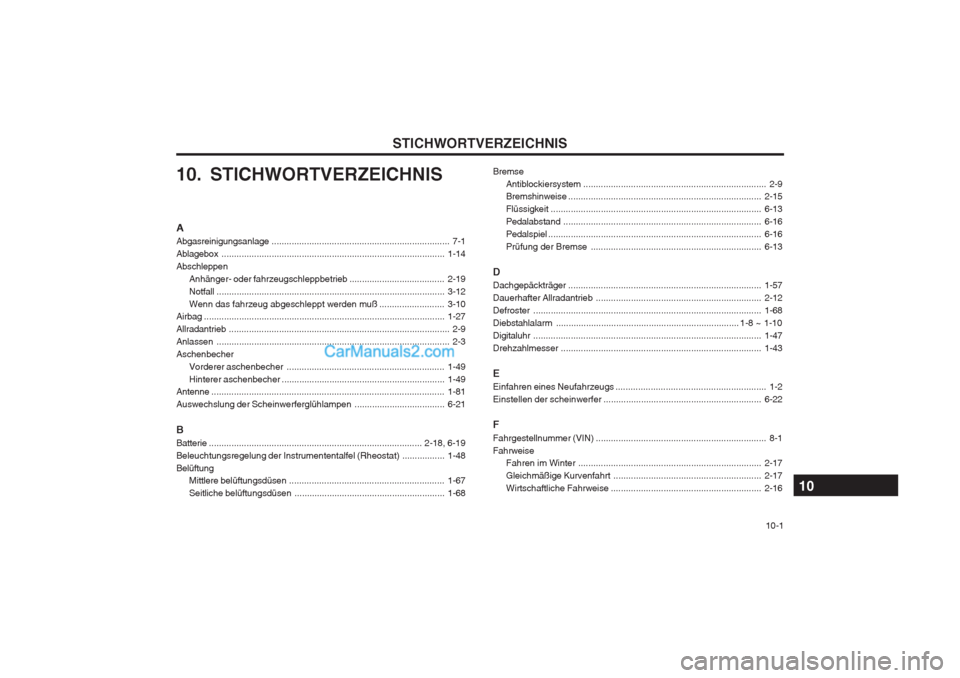

STICHWORTVERZEICHNIS 10-1
A Abgasreinigungsanlage
....................................................................... 7-1
Ablagebox ......................................................................................... 1-14
Abschleppen
Anhänger- oder fahrzeugschleppbetrieb ...................................... 2-19
Notfall ........................................................................................... 3-12
Wenn das fahrzeug abgeschleppt werden muß ..........................3-10
Airbag ................................................................................................ 1-27
Allradantrieb ........................................................................................ 2-9
Anlassen ............................................................................................. 2-3
Aschenbecher Vorderer aschenbecher ............................................................... 1-49
Hinterer aschenbecher ................................................................. 1-49
Antenne ............................................................................................. 1-81
Auswechslung der Scheinwerferglühlampen .................................... 6-21
BBatterie ..................................................................................... 2-18, 6-19
Beleuchtungsregelung der Instrumententalfel (Rheostat) ................. 1-48
Belüftung Mittlere belüftungsdüsen .............................................................. 1-67
Seitliche belüftungsdüsen ................. ...........................................1-68Bremse
Antiblockiersystem ......................................................................... 2-9
Bremshinweise ............................................................................. 2-15
Flüssigkeit .................................................................................... 6-13
Pedalabstand ............................................................................... 6-16
Pedalspiel ..................................................................................... 6-16
Prüfung der Bremse .................................................................... 6-13
DDachgepäckträger ............................................................................. 1-57
Dauerhafter Allradantrieb .................................................................. 2-12
Defros ter ........................................................................................... 1-68
Diebstahlal arm ......................................................................... 1-8 ~ 1-10
Digitaluhr ........................................................................................... 1-47
Drehzahlmesser ................................................................................ 1-43
E
Einfahren eines Neufahrzeugs ............................................................ 1-2
Einstellen der scheinwerfer ............................................................... 6-22
F Fahrgestellnummer (VIN) .................................................................... 8-1
Fahrweise Fahren im Winter ......................................................................... 2-17
Gleichmäßige Kurvenfahrt ........................................................... 2-17
Wirtschaftliche Fahrweise ............................................................ 2-16
10. STICHWORTVERZEICHNIS
10

STICHWORTVERZEICHNIS

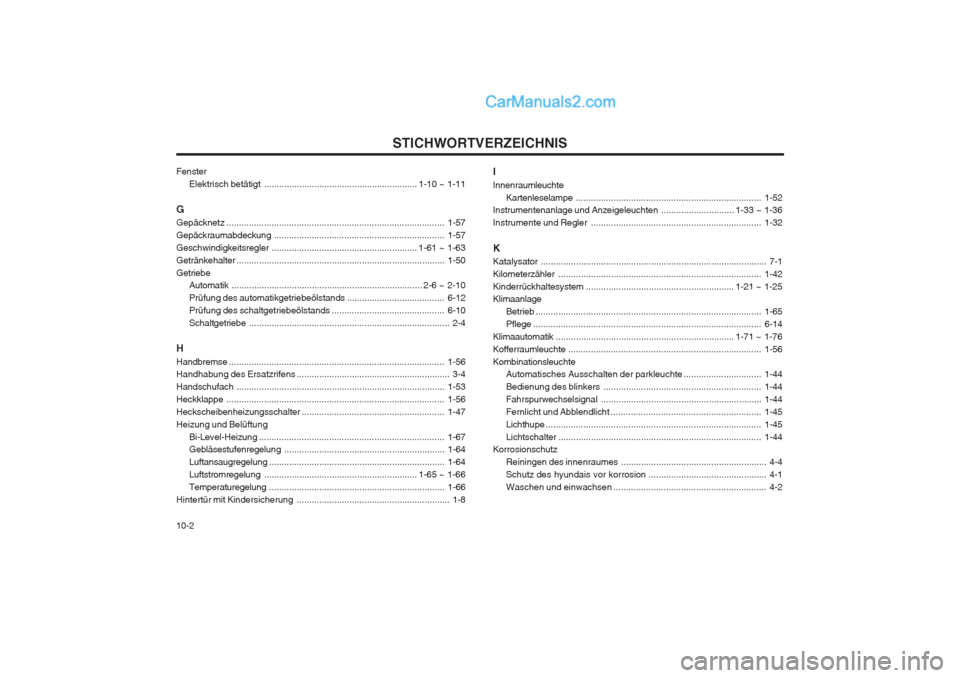

10-2
Fenster
Elektrisch betätigt ............................................................. 1-10 ~ 1-11
G Gepäcknetz ....................................................................................... 1-57
Gepäckraumabdeckung .................................................................... 1-57
Geschwindigkeitsregler .......................................................... 1-61 ~ 1-63
Getränkehalter ................................................................................... 1-50
Getriebe Automatik ............................................................................ 2-6 ~ 2-10
Prüfung des automatikgetriebeölstands ....................................... 6-12
Prüfung des schaltgetriebeölstands .............................................6-10
Schaltgetriebe ................................................................................ 2-4
H Handbremse ...................................................................................... 1-56
Handhabung des Ersatzrifens ............................................................. 3-4
Handschufach ................................................................................... 1-53
Heckklappe ....................................................................................... 1-56
Heckscheibenheizungsschalter ......................................................... 1-47
Heizung und Belüftung
Bi-Level-Heizung .......................................................................... 1-67
Gebläsestufenregelun g ................................................................ 1-64
Luftansaugregelung ...................................................................... 1-64
Luftstromregelung ............................................................. 1-65 ~ 1-66
Temperaturegelung ...................................................................... 1-66
Hintertür mit Kindersicherung ............................................................. 1-8 IInnenraumleuchte
Kartenleselampe .......................................................................... 1-52
Instrumentenanlage und Anzeigeleuchten ............................. 1-33 ~ 1-36
Instrumente und Regler .................................................................... 1-32
K Katalysator .......................................................................................... 7-1
Kilometerzähler ................................................................................. 1-42
Kinderrückhaltesystem ........................................................... 1-21 ~ 1-25
Klimaanlage
Betrieb .......................................................................................... 1-65
Pflege ........................................................................................... 6-14
Klimaautomatik ....................................................................... 1-71 ~ 1-76
Kofferraumleuchte ............................................................................. 1-56
Kombinationsleuchte Automatisches Ausschalten der parkleuchte ...............................1-44
Bedienung des blinkers............................................................... 1-44
Fahrspurwechselsignal ................................................................ 1-44
Fernlicht und Abblendlicht ............................................................ 1-45
Lichthup e ...................................................................................... 1-45
Lichtscha lter ................................................................................. 1-44
Korrosionschutz
Reiningen des innenraumes .......................................................... 4-4
Schutz des hyundais v or korrosion ............................................... 4-1
Waschen und einwachsen ............................................................. 4-2

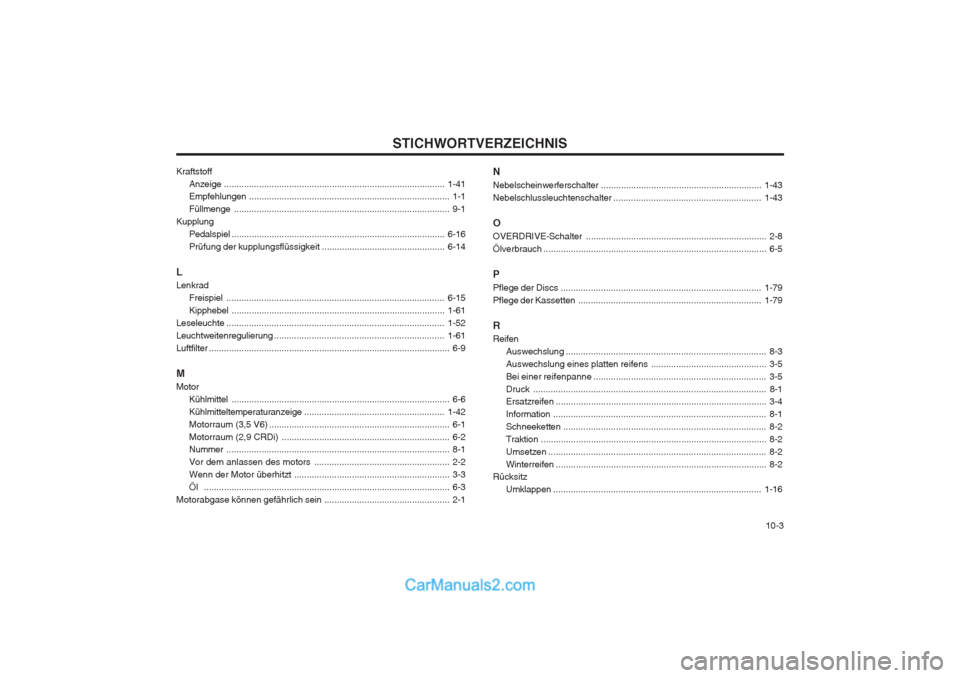

STICHWORTVERZEICHNIS 10-3
Kraftstoff
Anzeige ........................................................................................ 1-41
Empfehlungen ................................................................................ 1-1
Füllmenge ...................................................................................... 9-1
Kupplung Pedalspiel ..................................................................................... 6-16
Prüfung der kupplungsflüssigkeit .................................................6-14
L Lenkrad Freispiel ....................................................................................... 6-15
Kipphebel ..................................................................................... 1-61
Leseleuchte ....................................................................................... 1-52
Leuchtweitenregulierung .................................................................... 1-61
Luftfilter ................................................................................................ 6-9
MMotor Kühlmittel ....................................................................................... 6-6
Kühlmitteltemperaturanzeige ........................................................ 1-42
Motorraum (3,5 V6) ........................................................................ 6-1
Motorraum (2,9 CRDi) ................................................................... 6-2
Nummer ......................................................................................... 8-1
Vor dem anlassen des motors ...................................................... 2-2
Wenn der Motor überhitzt .............................................................. 3-3
Öl .................................................................................................. 6-3
Motorabgase können gefährlich sein .................................................. 2-1 N Nebelscheinwerferschalter
................................................................ 1-43
Nebelschlussleuchtenschalter ........................................................... 1-43
O OVERDRIVE-Schalter ........................................................................ 2-8
Ölverbrauch ......................................................................................... 6-5
P Pflege der Discs ................................................................................ 1-79
Pflege der Kassetten ......................................................................... 1-79
R Reifen Auswechslung ................................................................................ 8-3
Auswechslung eines platten reifens .............................................. 3-5
Bei einer reifenpanne ..................................................................... 3-5
Druck ............................................................................................. 8-1 Ersatzreifen .................................................................................... 3-4
Information ..................................................................................... 8-1
Schneeketten ................................................................................. 8-2
Traktion .......................................................................................... 8-2
Umsetzen ....................................................................................... 8-2
Winterreifen .................................................................................... 8-2
Rücksitz
Umklappen ................................................................................... 1-16
