Hyundai Terracan 2004 Betriebsanleitung (in German)

IM NOTFALL

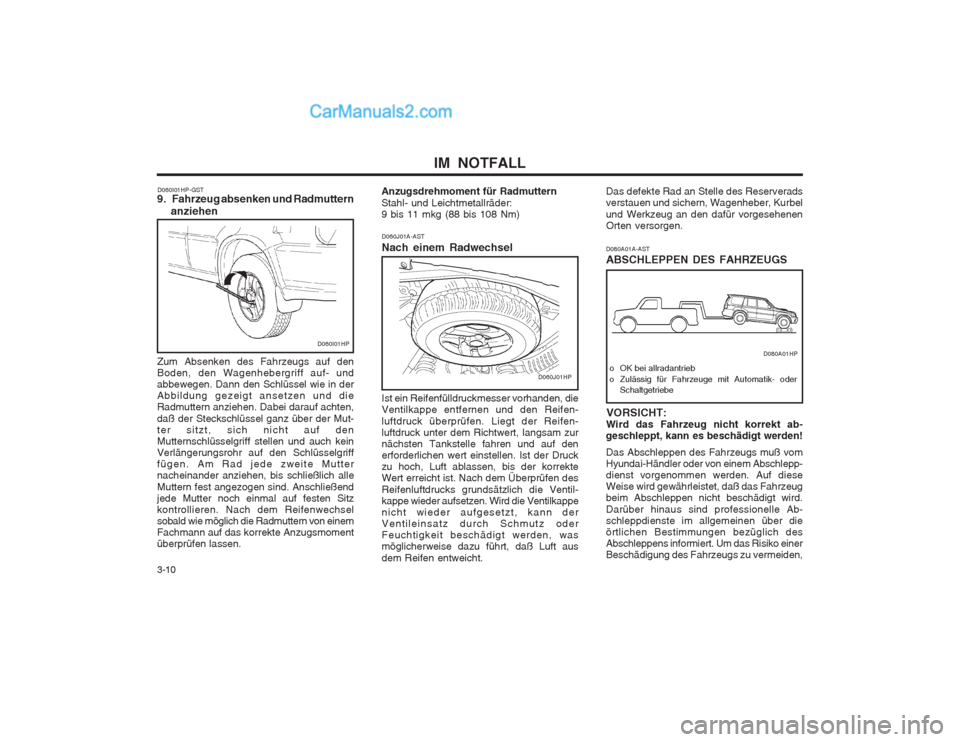

3-10 D080A01A-AST ABSCHLEPPEN DES FAHRZEUGS
VORSICHT:
Wird das Fahrzeug nicht korrekt ab- geschleppt, kann es beschädigt werden! Das Abschleppen des Fahrzeugs muß vom Hyundai-Händler oder von einem Abschlepp-dienst vorgenommen werden. Auf dieseWeise wird gewährleistet, daß das Fahrzeugbeim Abschleppen nicht beschädigt wird. Darüber hinaus sind professionelle Ab- schleppdienste im allgemeinen über dieörtlichen Bestimmungen bezüglich desAbschleppens informiert. Um das Risiko einerBeschädigung des Fahrzeugs zu vermeiden,
o OK bei allradantrieb
o Zulässig für Fahrzeuge mit Automatik- oder Schaltgetriebe
Das defekte Rad an Stelle des Reserverads verstauen und sichern, Wagenheber, Kurbel und Werkzeug an den dafür vorgesehenen Orten versorgen.
D080A01HP
D060J01A-AST Nach einem Radwechsel Ist ein Reifenfülldruckmesser vorhanden, die Ventilkappe entfernen und den Reifen- luftdruck überprüfen. Liegt der Reifen- luftdruck unter dem Richtwert, langsam zurnächsten Tankstelle fahren und auf denerforderlichen wert einstellen. Ist der Druckzu hoch, Luft ablassen, bis der korrekteWert erreicht ist. Nach dem Überprüfen des Reifenluftdrucks grundsätzlich die Ventil- kappe wieder aufsetzen. Wird die Ventilkappenicht wieder aufgesetzt, kann derVentileinsatz durch Schmutz oderFeuchtigkeit beschädigt werden, wasmöglicherweise dazu führt, daß Luft aus dem Reifen entweicht.
D060J01HP
Anzugsdrehmoment für Radmuttern Stahl- und Leichtmetallräder: 9 bis 11 mkg (88 bis 108 Nm)
D060I01HP-GST
9. Fahrzeug absenken und Radmuttern
anziehen
Zum Absenken des Fahrzeugs auf denBoden, den Wagenhebergriff auf- undabbewegen. Dann den Schlüssel wie in derAbbildung gezeigt ansetzen und dieRadmuttern anziehen. Dabei darauf achten, daß der Steckschlüssel ganz über der Mut- ter sitzt, sich nicht auf denMutternschlüsselgriff stellen und auch keinVerlängerungsrohr auf den Schlüsselgrifffügen. Am Rad jede zweite Mutternacheinander anziehen, bis schließlich alle Muttern fest angezogen sind. Anschließend jede Mutter noch einmal auf festen Sitzkontrollieren. Nach dem Reifenwechselsobald wie möglich die Radmuttern von einemFachmann auf das korrekte Anzugsmomentüberprüfen lassen.
D060I01HP

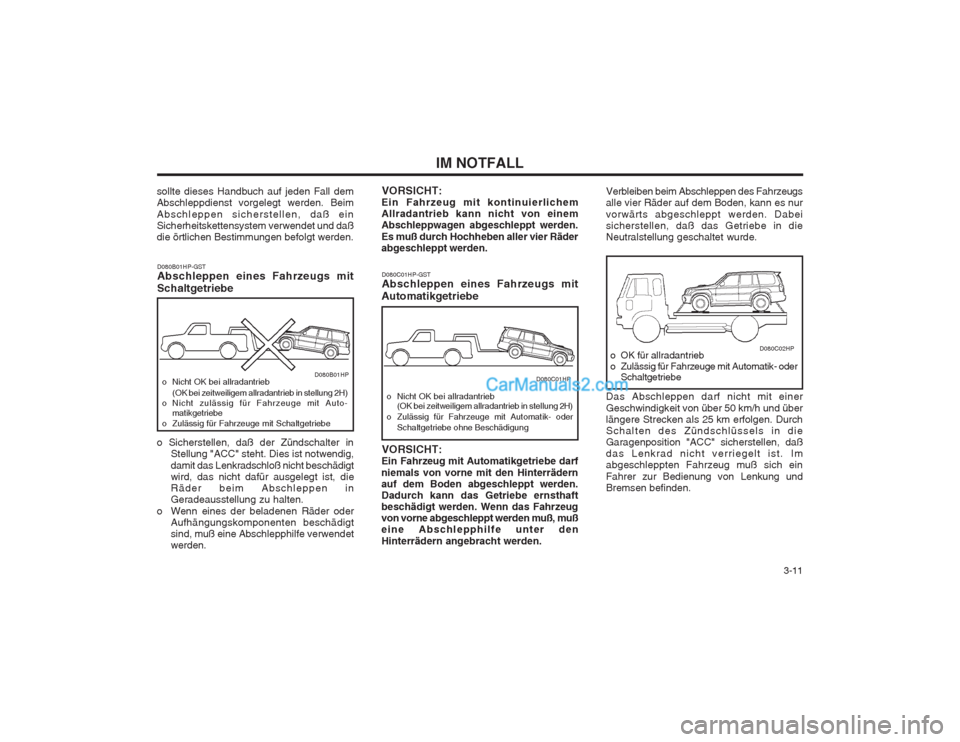

3-11
IM NOTFALL
Das Abschleppen darf nicht mit einer Geschwindigkeit von über 50 km/h und über längere Strecken als 25 km erfolgen. DurchSchalten des Zündschlüssels in dieGaragenposition "ACC" sicherstellen, daßdas Lenkrad nicht verriegelt ist. Imabgeschleppten Fahrzeug muß sich ein Fahrer zur Bedienung von Lenkung und Bremsen befinden.
D080C01HP-GST Abschleppen eines Fahrzeugs mit
Automatikgetriebe
o Nicht OK bei allradantrieb (OK bei zeitweiligem allradantrieb in stellung 2H)
o Zulässig für Fahrzeuge mit Automatik- oder Schaltgetriebe ohne Beschädigung
VORSICHT:
Ein Fahrzeug mit kontinuierlichem Allradantrieb kann nicht von einemAbschleppwagen abgeschleppt werden. Es muß durch Hochheben aller vier Räder abgeschleppt werden.
VORSICHT:
Ein Fahrzeug mit Automatikgetriebe darf niemals von vorne mit den Hinterrädern auf dem Boden abgeschleppt werden.Dadurch kann das Getriebe ernsthaftbeschädigt werden. Wenn das Fahrzeugvon vorne abgeschleppt werden muß, mußeine Abschlepphilfe unter den Hinterrädern angebracht werden. o OK für allradantrieb
o Zulässig für Fahrzeuge mit Automatik- oder
Schaltgetriebe
D080C01HP
Verbleiben beim Abschleppen des Fahrzeugs alle vier Räder auf dem Boden, kann es nur vorwärts abgeschleppt werden. Dabei sicherstellen, daß das Getriebe in dieNeutralstellung geschaltet wurde.
D080C02HP
D080B01HP-GST Abschleppen eines Fahrzeugs mit Schaltgetriebe
o Nicht OK bei allradantrieb (OK bei zeitweiligem allradantrieb in stellung 2H)
o Nicht zulässig für Fahrzeuge mit Auto- matikgetriebe
o Zulässig für Fahrzeuge mit Schaltgetriebe
o Sicherstellen, daß der Zündschalter in
Stellung "ACC" steht. Dies ist notwendig, damit das Lenkradschloß nicht beschädigt wird, das nicht dafür ausgelegt ist, dieRäder beim Abschleppen inGeradeausstellung zu halten.
o Wenn eines der beladenen Räder oder Aufhängungskomponenten beschädigtsind, muß eine Abschlepphilfe verwendetwerden. D080B01HP
sollte dieses Handbuch auf jeden Fall dem Abschleppdienst vorgelegt werden. Beim Abschleppen sicherstellen, daß ein Sicherheitskettensystem verwendet und daßdie örtlichen Bestimmungen befolgt werden.

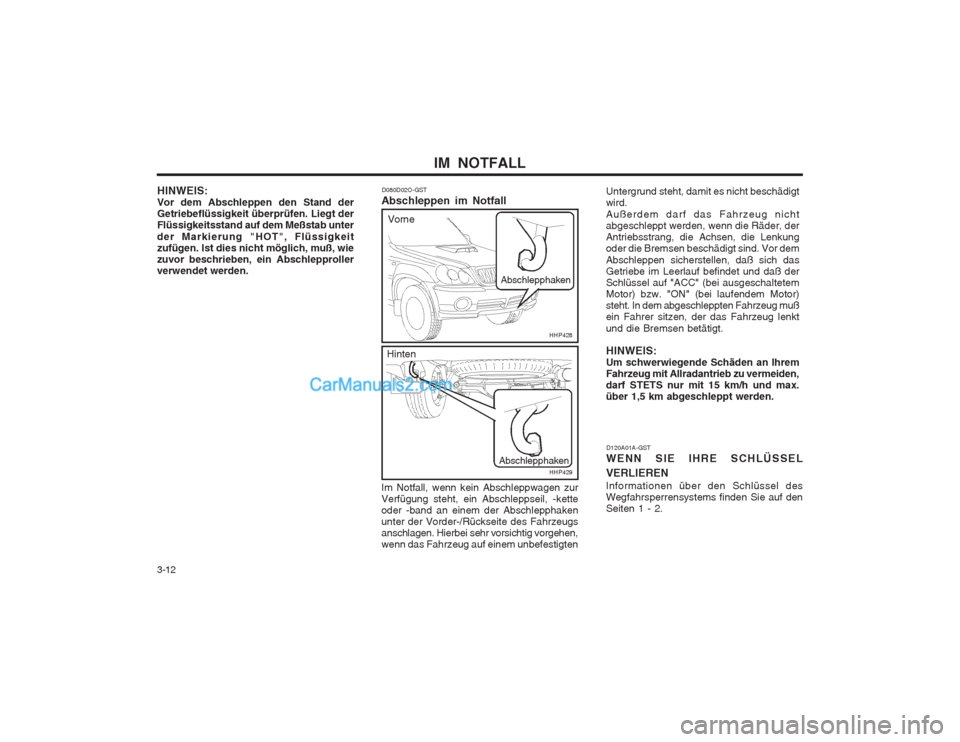

IM NOTFALL
3-12
D120A01A-GST
WENN SIE IHRE SCHLÜSSEL VERLIEREN Informationen über den Schlüssel des Wegfahrsperrensystems finden Sie auf denSeiten 1 - 2.
Untergrund steht, damit es nicht beschädigtwird. Außerdem darf das Fahrzeug nicht abgeschleppt werden, wenn die Räder, derAntriebsstrang, die Achsen, die Lenkungoder die Bremsen beschädigt sind. Vor dem Abschleppen sicherstellen, daß sich das Getriebe im Leerlauf befindet und daß derSchlüssel auf "ACC" (bei ausgeschaltetemMotor) bzw. "ON" (bei laufendem Motor)steht. In dem abgeschleppten Fahrzeug mußein Fahrer sitzen, der das Fahrzeug lenkt und die Bremsen betätigt. HINWEIS: Um schwerwiegende Schäden an IhremFahrzeug mit Allradantrieb zu vermeiden,darf STETS nur mit 15 km/h und max.über 1,5 km abgeschleppt werden.
D080D02O-GST
Abschleppen im Notfall Im Notfall, wenn kein Abschleppwagen zur Verfügung steht, ein Abschleppseil, -ketteoder -band an einem der Abschlepphakenunter der Vorder-/Rückseite des Fahrzeugsanschlagen. Hierbei sehr vorsichtig vorgehen,wenn das Fahrzeug auf einem unbefestigten
HINWEIS: Vor dem Abschleppen den Stand derGetriebeflüssigkeit überprüfen. Liegt derFlüssigkeitsstand auf dem Meßstab unter der Markierung "HOT", Flüssigkeit zufügen. Ist dies nicht möglich, muß, wiezuvor beschrieben, ein Abschlepprollerverwendet werden.
HHP428
HHP429
Abschlepphaken
Hinten Vorne
Abschlepphaken

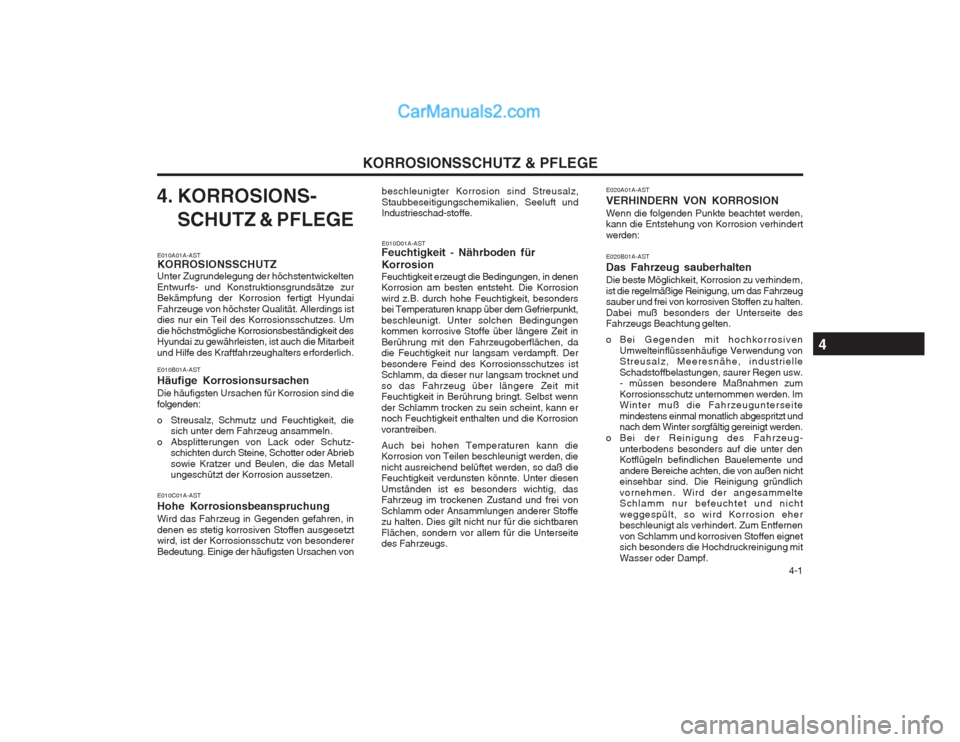

4-1
KORROSIONSSCHUTZ & PFLEGE
beschleunigter Korrosion sind Streusalz, Staubbeseitigungschemikalien, Seeluft und Industrieschad-stoffe. E010D01A-AST
Feuchtigkeit - Nährboden für Korrosion Feuchtigkeit erzeugt die Bedingungen, in denen Korrosion am besten entsteht. Die Korrosion wird z.B. durch hohe Feuchtigkeit, besonders bei Temperaturen knapp über dem Gefrierpunkt, beschleunigt. Unter solchen Bedingungen kommen korrosive Stoffe über längere Zeit in Berührung mit den Fahrzeugoberflächen, da die Feuchtigkeit nur langsam verdampft. Der besondere Feind des Korrosionsschutzes ist Schlamm, da dieser nur langsam trocknet und so das Fahrzeug über längere Zeit mit Feuchtigkeit in Berührung bringt. Selbst wenn der Schlamm trocken zu sein scheint, kann er noch Feuchtigkeit enthalten und die Korrosion vorantreiben. Auch bei hohen Temperaturen kann die Korrosion von Teilen beschleunigt werden, die nicht ausreichend belüftet werden, so daß die Feuchtigkeit verdunsten könnte. Unter diesen Umständen ist es besonders wichtig, das Fahrzeug im trockenen Zustand und frei von Schlamm oder Ansammlungen anderer Stoffe zu halten. Dies gilt nicht nur für die sichtbaren Flächen, sondern vor allem für die Unterseite des Fahrzeugs. E020A01A-AST VERHINDERN VON KORROSIONWenn die folgenden Punkte beachtet werden, kann die Entstehung von Korrosion verhindert werden: E020B01A-AST Das Fahrzeug sauberhaltenDie beste Möglichkeit, Korrosion zu verhindern, ist die regelmäßige Reinigung, um das Fahrzeug sauber und frei von korrosiven Stoffen zu halten. Dabei muß besonders der Unterseite des Fahrzeugs Beachtung gelten.
o Bei Gegenden mit hochkorrosiven
Umwelteinflüssenhäufige Verwendung von Streusalz, Meeresnähe, industrielle Schadstoffbelastungen, saurer Regen usw. - müssen besondere Maßnahmen zum Korrosionsschutz unternommen werden. Im Winter muß die Fahrzeugunterseite mindestens einmal monatlich abgespritzt und nach dem Winter sorgfältig gereinigt werden.
o Bei der Reinigung des Fahrzeug-
unterbodens besonders auf die unter denKotflügeln befindlichen Bauelemente und andere Bereiche achten, die von außen nicht einsehbar sind. Die Reinigung gründlich vornehmen. Wird der angesammelte Schlamm nur befeuchtet und nicht weggespült, so wird Korrosion eher beschleunigt als verhindert. Zum Entfernen von Schlamm und korrosiven Stoffen eignet sich besonders die Hochdruckreinigung mit Wasser oder Dampf.
4. KORROSIONS-
SCHUTZ & PFLEGE
E010A01A-AST KORROSIONSSCHUTZ Unter Zugrundelegung der höchstentwickelten Entwurfs- und Konstruktionsgrundsätze zur Bekämpfung der Korrosion fertigt Hyundai Fahrzeuge von höchster Qualität. Allerdings ist dies nur ein Teil des Korrosionsschutzes. Um die höchstmögliche Korrosionsbeständigkeit des Hyundai zu gewährleisten, ist auch die Mitarbeit und Hilfe des Kraftfahrzeughalters erforderlich. E010B01A-AST Häufige KorrosionsursachenDie häufigsten Ursachen für Korrosion sind die folgenden:
o Streusalz, Schmutz und Feuchtigkeit, die sich unter dem Fahrzeug ansammeln.
o Absplitterungen von Lack oder Schutz- schichten durch Steine, Schotter oder Abrieb sowie Kratzer und Beulen, die das Metall ungeschützt der Korrosion aussetzen.
E010C01A-AST Hohe KorrosionsbeanspruchungWird das Fahrzeug in Gegenden gefahren, in denen es stetig korrosiven Stoffen ausgesetzt wird, ist der Korrosionsschutz von besonderer Bedeutung. Einige der häufigsten Ursachen von
4

KORROSIONSSCHUTZ & PFLEGE

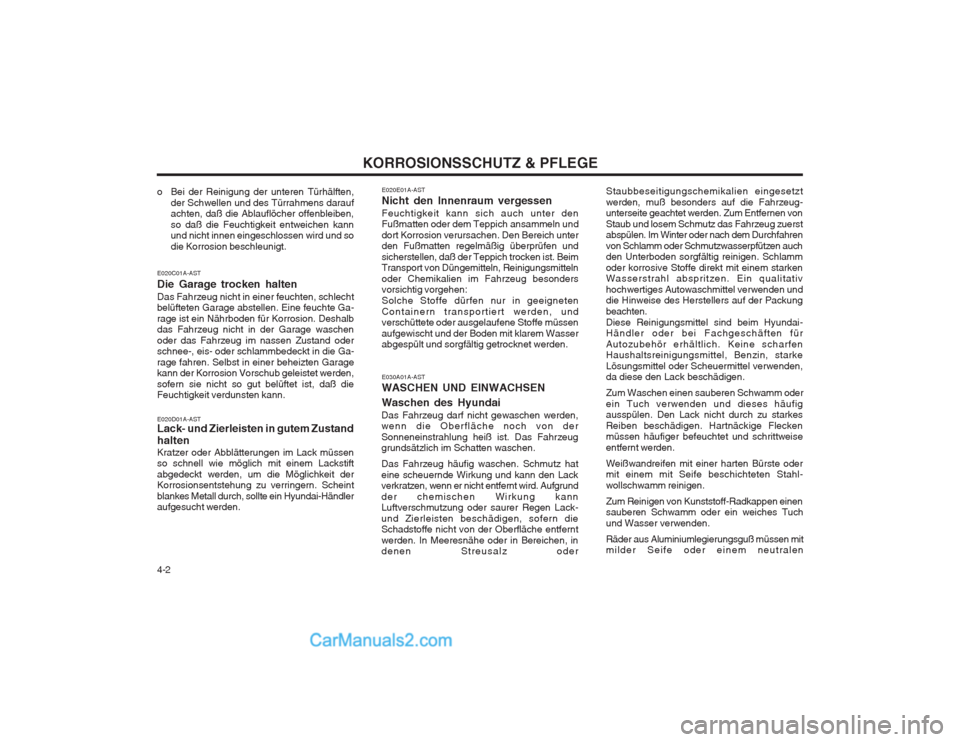

4-2
o Bei der Reinigung der unteren Türhälften,
der Schwellen und des Türrahmens darauf achten, daß die Ablauflöcher offenbleiben, so daß die Feuchtigkeit entweichen kann und nicht innen eingeschlossen wird und so die Korrosion beschleunigt. E020E01A-AST Nicht den Innenraum vergessenFeuchtigkeit kann sich auch unter den Fußmatten oder dem Teppich ansammeln und dort Korrosion verursachen. Den Bereich unter den Fußmatten regelmäßig überprüfen und sicherstellen, daß der Teppich trocken ist. Beim Transport von Düngemitteln, Reinigungsmitteln oder Chemikalien im Fahrzeug besonders vorsichtig vorgehen: Solche Stoffe dürfen nur in geeignetenContainern transportiert werden, und verschüttete oder ausgelaufene Stoffe müssen aufgewischt und der Boden mit klarem Wasser abgespült und sorgfältig getrocknet werden. E030A01A-AST WASCHEN UND EINWACHSEN Waschen des Hyundai
Das Fahrzeug darf nicht gewaschen werden, wenn die Oberfläche noch von der Sonneneinstrahlung heiß ist. Das Fahrzeug grundsätzlich im Schatten waschen. Das Fahrzeug häufig waschen. Schmutz hat eine scheuernde Wirkung und kann den Lack verkratzen, wenn er nicht entfernt wird. Aufgrund der chemischen Wirkung kann Luftverschmutzung oder saurer Regen Lack- und Zierleisten beschädigen, sofern die Schadstoffe nicht von der Oberfläche entfernt werden. In Meeresnähe oder in Bereichen, in denen Streusalz oder
E020C01A-AST Die Garage trocken halten Das Fahrzeug nicht in einer feuchten, schlecht belüfteten Garage abstellen. Eine feuchte Ga- rage ist ein Nährboden für Korrosion. Deshalb das Fahrzeug nicht in der Garage waschen oder das Fahrzeug im nassen Zustand oder schnee-, eis- oder schlammbedeckt in die Ga- rage fahren. Selbst in einer beheizten Garage kann der Korrosion Vorschub geleistet werden, sofern sie nicht so gut belüftet ist, daß die Feuchtigkeit verdunsten kann. E020D01A-AST Lack- und Zierleisten in gutem Zustand halten Kratzer oder Abblätterungen im Lack müssen so schnell wie möglich mit einem Lackstift abgedeckt werden, um die Möglichkeit der Korrosionsentstehung zu verringern. Scheint blankes Metall durch, sollte ein Hyundai-Händler aufgesucht werden. Staubbeseitigungschemikalien eingesetzt werden, muß besonders auf die Fahrzeug- unterseite geachtet werden. Zum Entfernen von Staub und losem Schmutz das Fahrzeug zuerst abspülen. Im Winter oder nach dem Durchfahren von Schlamm oder Schmutzwasserpfützen auch den Unterboden sorgfältig reinigen. Schlamm oder korrosive Stoffe direkt mit einem starken Wasserstrahl abspritzen. Ein qualitativ hochwertiges Autowaschmittel verwenden und die Hinweise des Herstellers auf der Packung beachten.Diese Reinigungsmittel sind beim Hyundai- Händler oder bei Fachgeschäften für Autozubehör erhältlich. Keine scharfen Haushaltsreinigungsmittel, Benzin, starke Lösungsmittel oder Scheuermittel verwenden, da diese den Lack beschädigen. Zum Waschen einen sauberen Schwamm oder ein Tuch verwenden und dieses häufig ausspülen. Den Lack nicht durch zu starkes Reiben beschädigen. Hartnäckige Flecken müssen häufiger befeuchtet und schrittweise entfernt werden. Weißwandreifen mit einer harten Bürste oder mit einem mit Seife beschichteten Stahl- wollschwamm reinigen. Zum Reinigen von Kunststoff-Radkappen einen sauberen Schwamm oder ein weiches Tuch und Wasser verwenden. Räder aus Aluminiumlegierungsguß müssen mit milder Seife oder einem neutralen

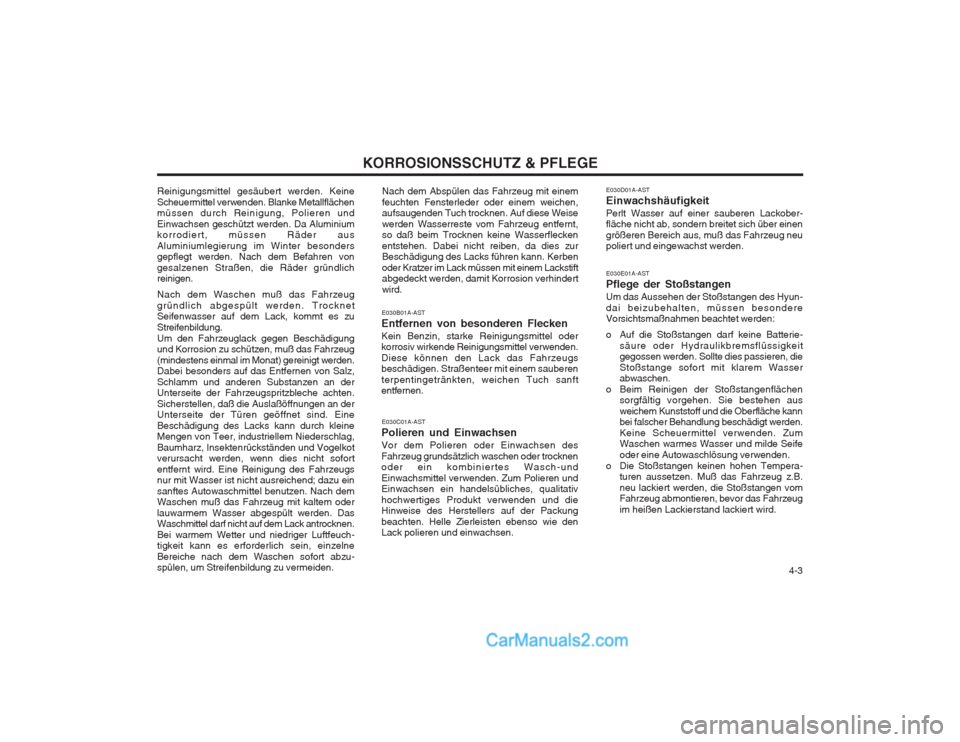

4-3
KORROSIONSSCHUTZ & PFLEGE
Reinigungsmittel gesäubert werden. Keine Scheuermittel verwenden. Blanke Metallflächen müssen durch Reinigung, Polieren und Einwachsen geschützt werden. Da Aluminium korrodiert, müssen Räder aus Aluminiumlegierung im Winter besonders gepflegt werden. Nach dem Befahren von gesalzenen Straßen, die Räder gründlich reinigen. Nach dem Waschen muß das Fahrzeug gründlich abgespült werden. Trocknet Seifenwasser auf dem Lack, kommt es zu Streifenbildung.Um den Fahrzeuglack gegen Beschädigung und Korrosion zu schützen, muß das Fahrzeug (mindestens einmal im Monat) gereinigt werden. Dabei besonders auf das Entfernen von Salz, Schlamm und anderen Substanzen an der Unterseite der Fahrzeugspritzbleche achten. Sicherstellen, daß die Auslaßöffnungen an der Unterseite der Türen geöffnet sind. Eine Beschädigung des Lacks kann durch kleine Mengen von Teer, industriellem Niederschlag, Baumharz, Insektenrückständen und Vogelkot verursacht werden, wenn dies nicht sofort entfernt wird. Eine Reinigung des Fahrzeugs nur mit Wasser ist nicht ausreichend; dazu ein sanftes Autowaschmittel benutzen. Nach dem Waschen muß das Fahrzeug mit kaltem oder lauwarmem Wasser abgespült werden. Das Waschmittel darf nicht auf dem Lack antrocknen. Bei warmem Wetter und niedriger Luftfeuch- tigkeit kann es erforderlich sein, einzelne Bereiche nach dem Waschen sofort abzu- spülen, um Streifenbildung zu vermeiden. Nach dem Abspülen das Fahrzeug mit einem feuchten Fensterleder oder einem weichen, aufsaugenden Tuch trocknen. Auf diese Weise werden Wasserreste vom Fahrzeug entfernt, so daß beim Trocknen keine Wasserflecken entstehen. Dabei nicht reiben, da dies zur Beschädigung des Lacks führen kann. Kerben oder Kratzer im Lack müssen mit einem Lackstift abgedeckt werden, damit Korrosion verhindert wird.
E030B01A-AST
Entfernen von besonderen Flecken Kein Benzin, starke Reinigungsmittel oder korrosiv wirkende Reinigungsmittel verwenden. Diese können den Lack das Fahrzeugs beschädigen. Straßenteer mit einem sauberen terpentingetränkten, weichen Tuch sanft entfernen.
E030C01A-AST
Polieren und Einwachsen Vor dem Polieren oder Einwachsen des Fahrzeug grundsätzlich waschen oder trocknen oder ein kombiniertes Wasch-und Einwachsmittel verwenden. Zum Polieren und Einwachsen ein handelsübliches, qualitativ hochwertiges Produkt verwenden und die Hinweise des Herstellers auf der Packung beachten. Helle Zierleisten ebenso wie den Lack polieren und einwachsen. E030D01A-AST EinwachshäufigkeitPerlt Wasser auf einer sauberen Lackober- fläche nicht ab, sondern breitet sich über einen größeren Bereich aus, muß das Fahrzeug neu poliert und eingewachst werden. E030E01A-AST Pflege der StoßstangenUm das Aussehen der Stoßstangen des Hyun- dai beizubehalten, müssen besondere Vorsichtsmaßnahmen beachtet werden:
o Auf die Stoßstangen darf keine Batterie-
säure oder Hydraulikbremsflüssigkeit gegossen werden. Sollte dies passieren, die Stoßstange sofort mit klarem Wasser abwaschen.
o Beim Reinigen der Stoßstangenflächen sorgfältig vorgehen. Sie bestehen aus weichem Kunststoff und die Oberfläche kann bei falscher Behandlung beschädigt werden. Keine Scheuermittel verwenden. Zum Waschen warmes Wasser und milde Seife oder eine Autowaschlösung verwenden.
o Die Stoßstangen keinen hohen Tempera- turen aussetzen. Muß das Fahrzeug z.B.neu lackiert werden, die Stoßstangen vom Fahrzeug abmontieren, bevor das Fahrzeug im heißen Lackierstand lackiert wird.

KORROSIONSSCHUTZ & PFLEGE

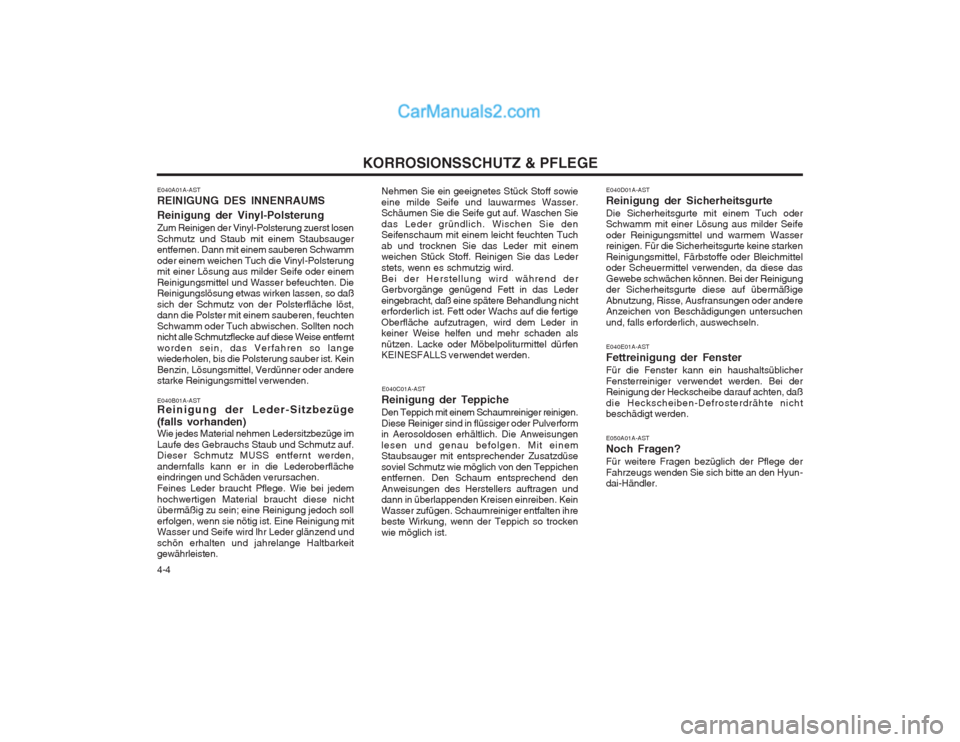

4-4 E040C01A-AST
Reinigung der Teppiche Den Teppich mit einem Schaumreiniger reinigen. Diese Reiniger sind in flüssiger oder Pulverform in Aerosoldosen erhältlich. Die Anweisungen lesen und genau befolgen. Mit einem Staubsauger mit entsprechender Zusatzdüse soviel Schmutz wie möglich von den Teppichen entfernen. Den Schaum entsprechend den Anweisungen des Herstellers auftragen und dann in überlappenden Kreisen einreiben. Kein Wasser zufügen. Schaumreiniger entfalten ihre beste Wirkung, wenn der Teppich so trocken wie möglich ist. E040D01A-AST Reinigung der SicherheitsgurteDie Sicherheitsgurte mit einem Tuch oder Schwamm mit einer Lösung aus milder Seife oder Reinigungsmittel und warmem Wasser reinigen. Für die Sicherheitsgurte keine starken Reinigungsmittel, Färbstoffe oder Bleichmittel oder Scheuermittel verwenden, da diese das Gewebe schwächen können. Bei der Reinigung der Sicherheitsgurte diese auf übermäßige Abnutzung, Risse, Ausfransungen oder andere Anzeichen von Beschädigungen untersuchen und, falls erforderlich, auswechseln. E040E01A-AST Fettreinigung der FensterFür die Fenster kann ein haushaltsüblicher Fensterreiniger verwendet werden. Bei der Reinigung der Heckscheibe darauf achten, daß die Heckscheiben-Defrosterdrähte nicht beschädigt werden. E050A01A-AST Noch Fragen?Für weitere Fragen bezüglich der Pflege der Fahrzeugs wenden Sie sich bitte an den Hyun- dai-Händler.
E040B01A-AST Reinigung der Leder-Sitzbezüge (falls vorhanden) Wie jedes Material nehmen Ledersitzbezüge im Laufe des Gebrauchs Staub und Schmutz auf. Dieser Schmutz MUSS entfernt werden, andernfalls kann er in die Lederoberfläche eindringen und Schäden verursachen. Feines Leder braucht Pflege. Wie bei jedemhochwertigen Material braucht diese nicht übermäßig zu sein; eine Reinigung jedoch soll erfolgen, wenn sie nötig ist. Eine Reinigung mit Wasser und Seife wird lhr Leder glänzend und schön erhalten und jahrelange Haltbarkeit gewährleisten.
E040A01A-AST REINIGUNG DES INNENRAUMS Reinigung der Vinyl-Polsterung Zum Reinigen der Vinyl-Polsterung zuerst losen Schmutz und Staub mit einem Staubsauger entfernen. Dann mit einem sauberen Schwamm oder einem weichen Tuch die Vinyl-Polsterung mit einer Lösung aus milder Seife oder einem Reinigungsmittel und Wasser befeuchten. Die Reinigungslösung etwas wirken lassen, so daß sich der Schmutz von der Polsterfläche löst, dann die Polster mit einem sauberen, feuchten Schwamm oder Tuch abwischen. Sollten noch nicht alle Schmutzflecke auf diese Weise entfernt worden sein, das Verfahren so lange wiederholen, bis die Polsterung sauber ist. Kein Benzin, Lösungsmittel, Verdünner oder andere starke Reinigungsmittel verwenden.
Nehmen Sie ein geeignetes Stück Stoff sowie eine milde Seife und lauwarmes Wasser. Schäumen Sie die Seife gut auf. Waschen Sie das Leder gründlich. Wischen Sie den Seifenschaum mit einem leicht feuchten Tuch ab und trocknen Sie das Leder mit einem weichen Stück Stoff. Reinigen Sie das Leder stets, wenn es schmutzig wird.Bei der Herstellung wird während der Gerbvorgänge genügend Fett in das Leder eingebracht, daß eine spätere Behandlung nicht erforderlich ist. Fett oder Wachs auf die fertige Oberfläche aufzutragen, wird dem Leder in keiner Weise helfen und mehr schaden als nützen. Lacke oder Möbelpoliturmittel dürfen KEINESFALLS verwendet werden.

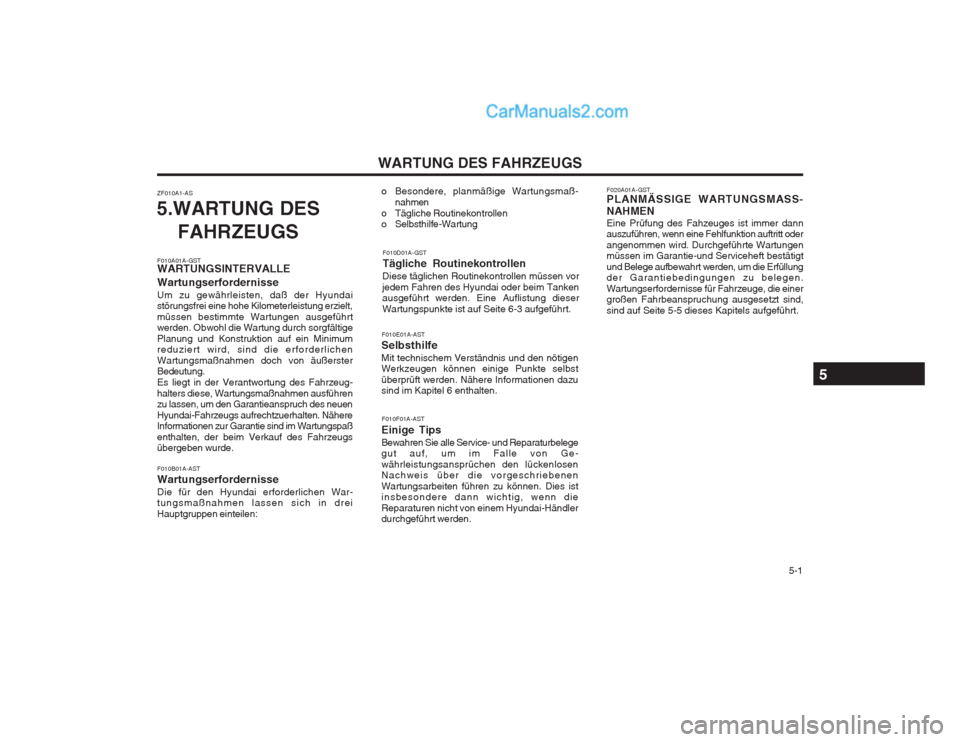

5-1
WARTUNG DES FAHRZEUGS
ZF010A1-AS
5.WARTUNG DES
FAHRZEUGS o Besondere, planmäßige Wartungsmaß-
nahmen
o Tägliche Routinekontrollen
o Selbsthilfe-Wartung
F010F01A-AST
Einige Tips Bewahren Sie alle Service- und Reparaturbelege gut auf, um im Falle von Ge- währleistungsansprüchen den lückenlosen Nachweis über die vorgeschriebenen Wartungsarbeiten führen zu können. Dies ist insbesondere dann wichtig, wenn die Reparaturen nicht von einem Hyundai-Händler durchgeführt werden. F020A01A-GSTPLANMÄSSIGE WARTUNGSMASS- NAHMEN Eine Prüfung des Fahzeuges ist immer dann auszuführen, wenn eine Fehlfunktion auftritt oder angenommen wird. Durchgeführte Wartungen müssen im Garantie-und Serviceheft bestätigt und Belege aufbewahrt werden, um die Erfüllung der Garantiebedingungen zu belegen. Wartungserfordernisse für Fahrzeuge, die einer großen Fahrbeanspruchung ausgesetzt sind, sind auf Seite 5-5 dieses Kapitels aufgeführt.
F010E01A-AST
Selbsthilfe Mit technischem Verständnis und den nötigen Werkzeugen können einige Punkte selbst überprüft werden. Nähere Informationen dazu sind im Kapitel 6 enthalten. F010D01A-GST Tägliche Routinekontrollen
Diese täglichen Routinekontrollen müssen vor jedem Fahren des Hyundai oder beim Tanken ausgeführt werden. Eine Auflistung dieser Wartungspunkte ist auf Seite 6-3 aufgeführt.
F010A01A-GST WARTUNGSINTERVALLE Wartungserfordernisse Um zu gewährleisten, daß der Hyundai
störungsfrei eine hohe Kilometerleistung erzielt, müssen bestimmte Wartungen ausgeführt werden. Obwohl die Wartung durch sorgfältige Planung und Konstruktion auf ein Minimum reduziert wird, sind die erforderlichen Wartungsmaßnahmen doch von äußerster Bedeutung. Es liegt in der Verantwortung des Fahrzeug-halters diese, Wartungsmaßnahmen ausführen zu lassen, um den Garantieanspruch des neuen Hyundai-Fahrzeugs aufrechtzuerhalten. Nähere Informationen zur Garantie sind im Wartungspaß enthalten, der beim Verkauf des Fahrzeugs übergeben wurde. F010B01A-AST WartungserfordernisseDie für den Hyundai erforderlichen War- tungsmaßnahmen lassen sich in drei Hauptgruppen einteilen:
5

WARTUNG DES FAHRZEUGS

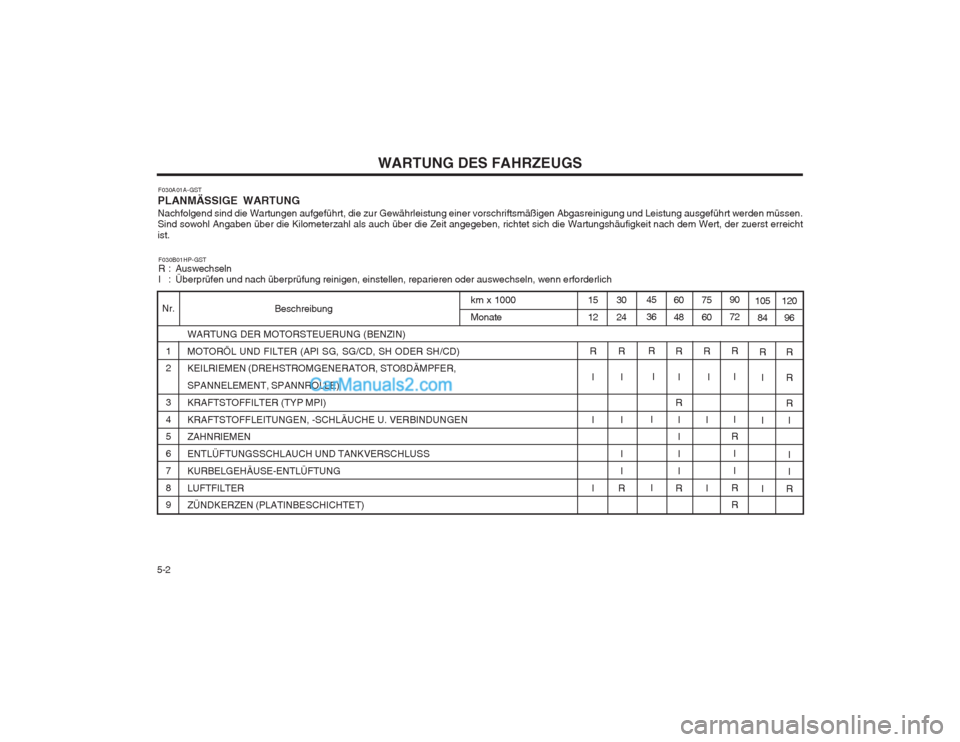

5-2 F030A01A-GST
PLANMÄSSIGE WARTUNG
Nachfolgend sind die Wartungen aufgeführt, die zur Gewährleistung einer vorschriftsmäßigen Abgasreinigung und Leistung ausgeführt werden müssen.
Sind sowohl Angaben über die Kilometerzahl als auch über die Zeit angegeben, richtet sich die Wartungshäufigkeit nach dem Wert, der zuerst erreicht ist.
F030B01HP-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
Nr.
1 2 3 4 5 678 9 120
96
R RR I I I
Rkm x 1000 MonateBeschreibung
WARTUNG DER MOTORSTEUERUNG (BENZIN) MOTORÖL UND FILTER (API SG, SG/CD, SH ODER SH/CD) KEILRIEMEN (DREHSTROMGENERATOR, STOßDÄMPFER, SPANNELEMENT, SPANNROLLE)KRAFTSTOFFILTER (TYP MPI)KRAFTSTOFFLEITUNGEN, -SCHLÄUCHE U. VERBINDUNGEN ZAHNRIEMEN ENTLÜFTUNGSSCHLAUCH UND TANKVERSCHLUSSKURBELGEHÄUSE-ENTLÜFTUNGLUFTFILTER ZÜNDKERZEN (PLATINBESCHICHTET)105 84
R I I I90 72
R I I
R
I I
R R75 60
R I
I I60 48R I
R I I II
R30 24
R I I I I
R15 12
R I I I45 36
R I
I I

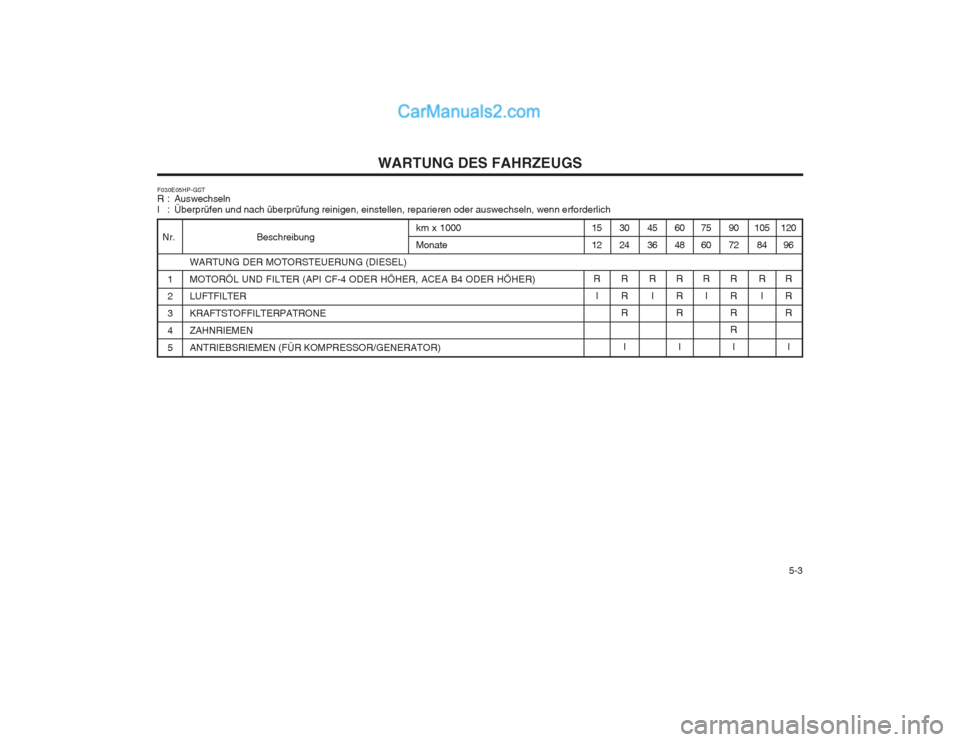

5-3
WARTUNG DES FAHRZEUGS
1 2 345 WARTUNG DER MOTORSTEUERUNG (DIESEL)MOTORÖL UND FILTER (API CF-4 ODER HÖHER, ACEA B4 ODER HÖHER) LUFTFILTER KRAFTSTOFFILTERPATRONEZAHNRIEMENANTRIEBSRIEMEN (FÜR KOMPRESSOR/GENERATOR)
F030E05HP-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
Nr. Beschreibung
120
96
R R R
I
105
84
R I
90 72
RR RR I
75 60
R I
6048
RR R
I
45 36
R I
3024
RR R
I
15 12
R Ikm x 1000 Monate
