Hyundai Terracan 2005 Betriebsanleitung (in German)

2

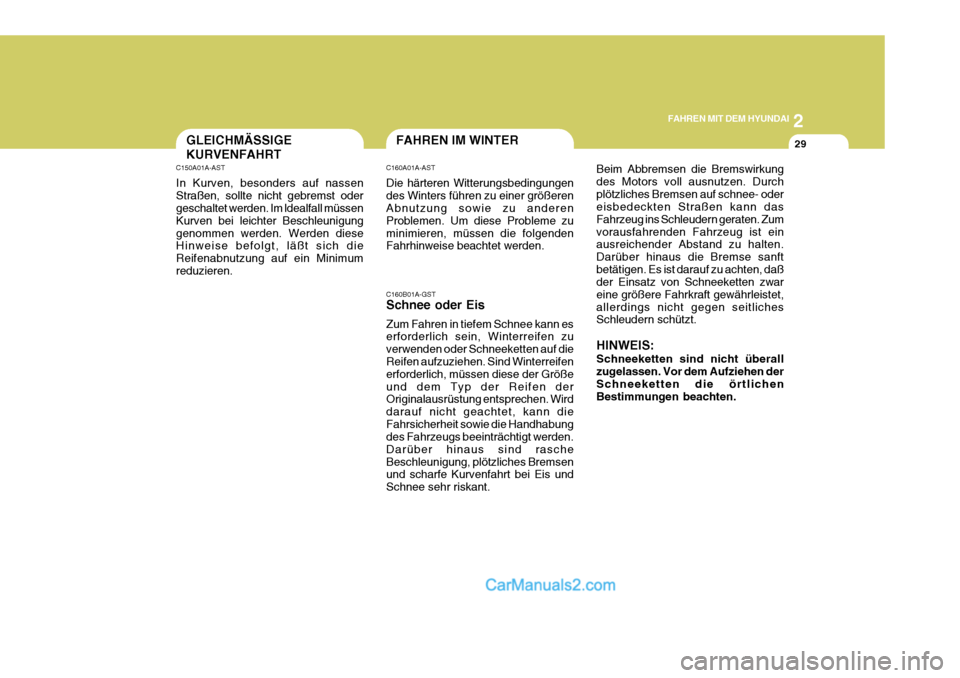

FAHREN MIT DEM HYUNDAI
29
C150A01A-AST In Kurven, besonders auf nassen Straßen, sollte nicht gebremst oder geschaltet werden. Im ldealfall müssen Kurven bei leichter Beschleunigunggenommen werden. Werden diese Hinweise befolgt, läßt sich die Reifenabnutzung auf ein Minimumreduzieren. C160A01A-AST Die härteren Witterungsbedingungen des Winters führen zu einer größeren Abnutzung sowie zu anderen Problemen. Um diese Probleme zuminimieren, müssen die folgenden Fahrhinweise beachtet werden. C160B01A-GST Schnee oder Eis Zum Fahren in tiefem Schnee kann es erforderlich sein, Winterreifen zu verwenden oder Schneeketten auf die Reifen aufzuziehen. Sind Winterreifen erforderlich, müssen diese der Größeund dem Typ der Reifen der Originalausrüstung entsprechen. Wird darauf nicht geachtet, kann dieFahrsicherheit sowie die Handhabung des Fahrzeugs beeinträchtigt werden. Darüber hinaus sind rascheBeschleunigung, plötzliches Bremsen und scharfe Kurvenfahrt bei Eis und Schnee sehr riskant.
GLEICHMÄSSIGE KURVENFAHRT
FAHREN IM WINTER
Beim Abbremsen die Bremswirkung des Motors voll ausnutzen. Durchplötzliches Bremsen auf schnee- oder eisbedeckten Straßen kann das Fahrzeug ins Schleudern geraten. Zumvorausfahrenden Fahrzeug ist ein ausreichender Abstand zu halten. Darüber hinaus die Bremse sanftbetätigen. Es ist darauf zu achten, daß der Einsatz von Schneeketten zwar eine größere Fahrkraft gewährleistet,allerdings nicht gegen seitliches Schleudern schützt. HINWEIS: Schneeketten sind nicht überall zugelassen. Vor dem Aufziehen der Schneeketten die örtlichen Bestimmungen beachten.

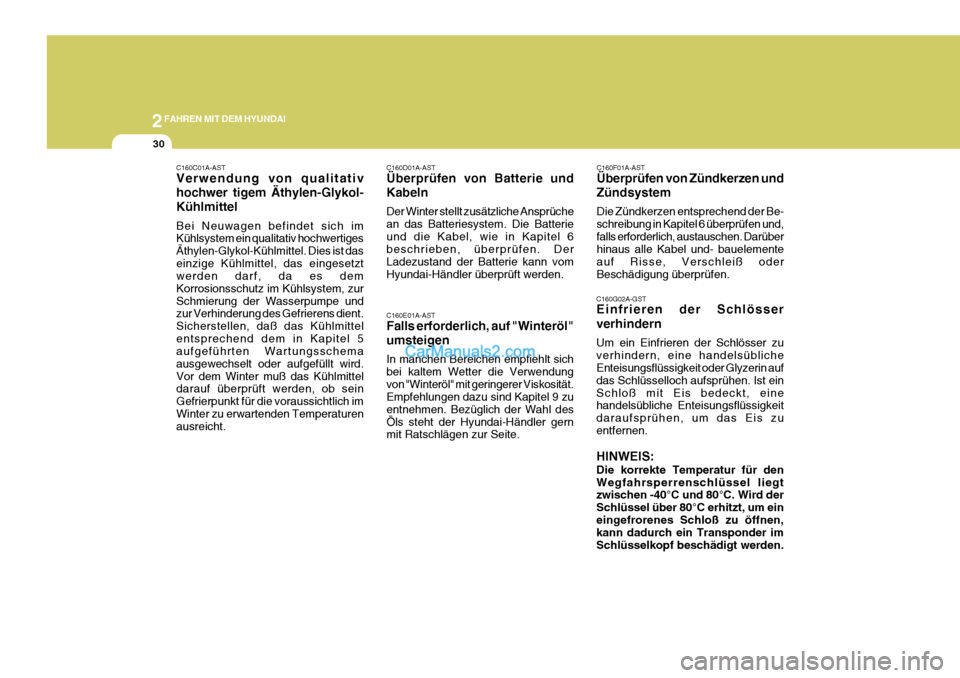

2FAHREN MIT DEM HYUNDAI
30
C160D01A-AST Überprüfen von Batterie und Kabeln Der Winter stellt zusätzliche Ansprüche an das Batteriesystem. Die Batterieund die Kabel, wie in Kapitel 6 beschrieben, überprüfen. Der Ladezustand der Batterie kann vomHyundai-Händler überprüft werden. C160E01A-AST Falls erforderlich, auf "Winteröl" umsteigen In manchen Bereichen empfiehlt sich bei kaltem Wetter die Verwendungvon "Winteröl" mit geringerer Viskosität. Empfehlungen dazu sind Kapitel 9 zu entnehmen. Bezüglich der Wahl desÖls steht der Hyundai-Händler gern mit Ratschlägen zur Seite.C160F01A-AST Überprüfen von Zündkerzen und Zündsystem Die Zündkerzen entsprechend der Be- schreibung in Kapitel 6 überprüfen und,falls erforderlich, austauschen. Darüber hinaus alle Kabel und- bauelemente auf Risse, Verschleiß oderBeschädigung überprüfen.
C160G02A-GST Einfrieren der Schlösser verhindern Um ein Einfrieren der Schlösser zu verhindern, eine handelsübliche Enteisungsflüssigkeit oder Glyzerin auf das Schlüsselloch aufsprühen. Ist einSchloß mit Eis bedeckt, eine handelsübliche Enteisungsflüssigkeit daraufsprühen, um das Eis zuentfernen. HINWEIS: Die korrekte Temperatur für den Wegfahrsperrenschlüssel liegt zwischen -40°C und 80°C. Wird der Schlüssel über 80°C erhitzt, um eineingefrorenes Schloß zu öffnen, kann dadurch ein Transponder im Schlüsselkopf beschädigt werden.
C160C01A-AST Verwendung von qualitativ hochwer tigem Äthylen-Glykol-Kühlmittel Bei Neuwagen befindet sich im Kühlsystem ein qualitativ hochwertiges Äthylen-Glykol-Kühlmittel. Dies ist daseinzige Kühlmittel, das eingesetzt werden darf, da es dem Korrosionsschutz im Kühlsystem, zurSchmierung der Wasserpumpe und zur Verhinderung des Gefrierens dient. Sicherstellen, daß das Kühlmittelentsprechend dem in Kapitel 5 aufgeführten Wartungsschema ausgewechselt oder aufgefüllt wird.Vor dem Winter muß das Kühlmittel darauf überprüft werden, ob sein Gefrierpunkt für die voraussichtlich imWinter zu erwartenden Temperaturen ausreicht.

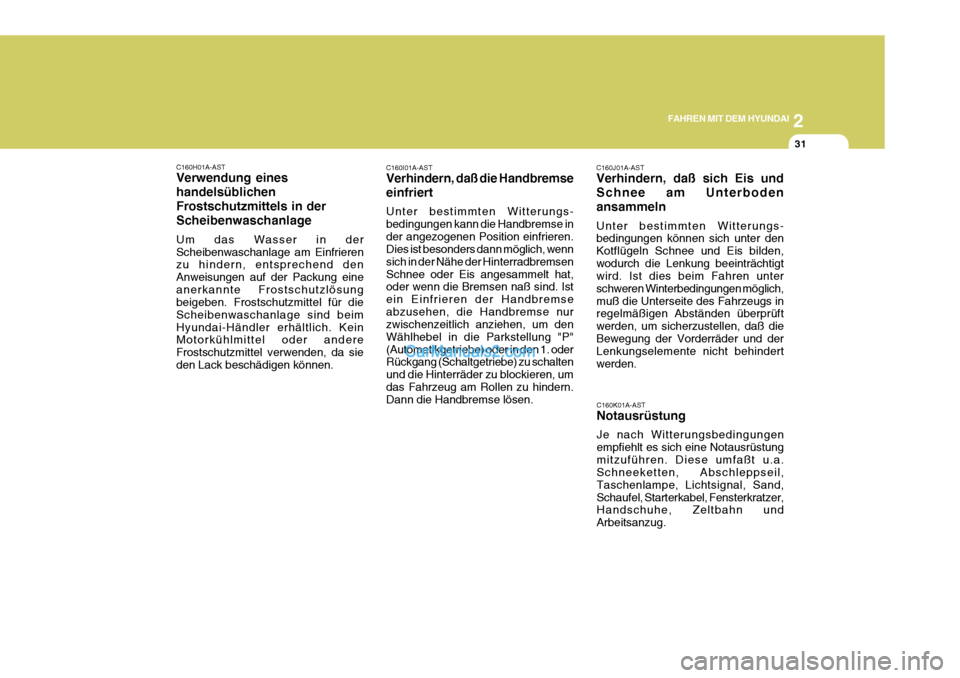

2
FAHREN MIT DEM HYUNDAI
31
C160H01A-AST Verwendung eines handelsüblichenFrostschutzmittels in der Scheibenwaschanlage Um das Wasser in der Scheibenwaschanlage am Einfrieren zu hindern, entsprechend den Anweisungen auf der Packung eineanerkannte Frostschutzlösung beigeben. Frostschutzmittel für die Scheibenwaschanlage sind beimHyundai-Händler erhältlich. Kein Motorkühlmittel oder andere Frostschutzmittel verwenden, da sieden Lack beschädigen können. C160I01A-AST Verhindern, daß die Handbremse einfriert Unter bestimmten Witterungs- bedingungen kann die Handbremse inder angezogenen Position einfrieren. Dies ist besonders dann möglich, wenn sich in der Nähe der HinterradbremsenSchnee oder Eis angesammelt hat, oder wenn die Bremsen naß sind. Ist ein Einfrieren der Handbremseabzusehen, die Handbremse nur zwischenzeitlich anziehen, um den Wählhebel in die Parkstellung "P"(Automatikgetriebe) oder in den 1. oder Rückgang (Schaltgetriebe) zu schalten und die Hinterräder zu blockieren, umdas Fahrzeug am Rollen zu hindern. Dann die Handbremse lösen. C160J01A-AST Verhindern, daß sich Eis und Schnee am Unterbodenansammeln Unter bestimmten Witterungs- bedingungen können sich unter den Kotflügeln Schnee und Eis bilden,wodurch die Lenkung beeinträchtigt wird. Ist dies beim Fahren unter schweren Winterbedingungen möglich,muß die Unterseite des Fahrzeugs in regelmäßigen Abständen überprüft werden, um sicherzustellen, daß dieBewegung der Vorderräder und der Lenkungselemente nicht behindert werden.
C160K01A-AST Notausrüstung Je nach Witterungsbedingungen empfiehlt es sich eine Notausrüstungmitzuführen. Diese umfaßt u.a. Schneeketten, Abschleppseil, Taschenlampe, Lichtsignal, Sand,Schaufel, Starterkabel, Fensterkratzer, Handschuhe, Zeltbahn und Arbeitsanzug.

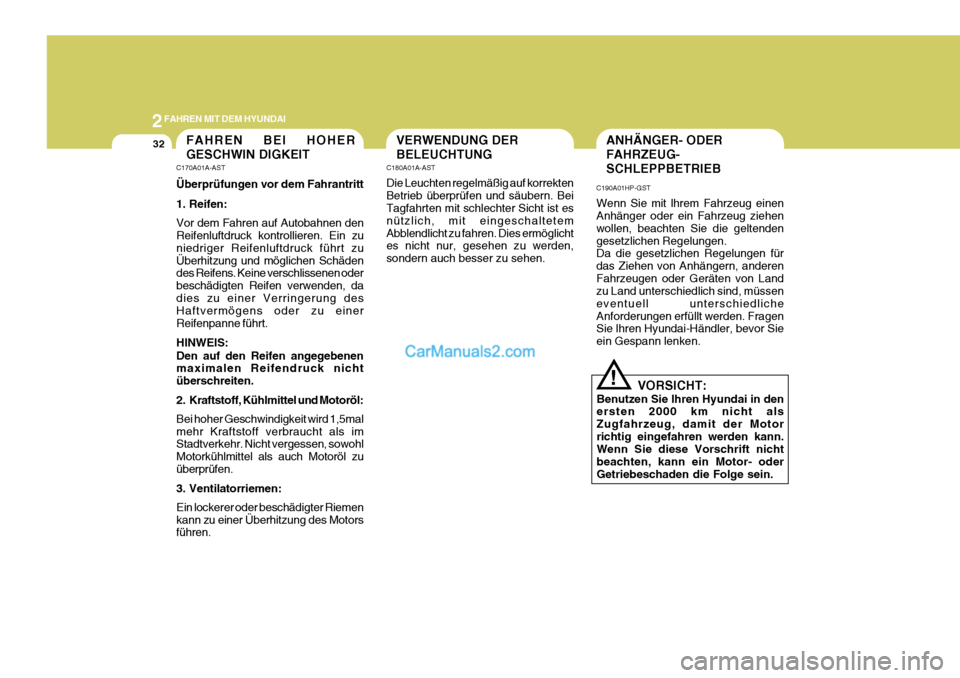

2FAHREN MIT DEM HYUNDAI
32VERWENDUNG DER BELEUCHTUNGANHÄNGER- ODER FAHRZEUG-SCHLEPPBETRIEBFAHREN BEI HOHER GESCHWIN DIGKEIT
!
C170A01A-AST Überprüfungen vor dem Fahrantritt
1. Reifen: Vor dem Fahren auf Autobahnen den Reifenluftdruck kontrollieren. Ein zu niedriger Reifenluftdruck führt zuÜberhitzung und möglichen Schäden des Reifens. Keine verschlissenen oder beschädigten Reifen verwenden, dadies zu einer Verringerung des Haftvermögens oder zu einer Reifenpanne führt. HINWEIS: Den auf den Reifen angegebenen maximalen Reifendruck nicht überschreiten.
2. Kraftstoff, Kühlmittel und Motoröl: Bei hoher Geschwindigkeit wird 1,5mal mehr Kraftstoff verbraucht als im Stadtverkehr. Nicht vergessen, sowohl Motorkühlmittel als auch Motoröl zuüberprüfen.
3. Ventilatorriemen: Ein lockerer oder beschädigter Riemen kann zu einer Überhitzung des Motors führen. C180A01A-AST Die Leuchten regelmäßig auf korrekten Betrieb überprüfen und säubern. Bei Tagfahrten mit schlechter Sicht ist es nützlich, mit eingeschaltetemAbblendlicht zu fahren. Dies ermöglicht es nicht nur, gesehen zu werden, sondern auch besser zu sehen.
C190A01HP-GST Wenn Sie mit lhrem Fahrzeug einen Anhänger oder ein Fahrzeug ziehen wollen, beachten Sie die geltendengesetzlichen Regelungen. Da die gesetzlichen Regelungen für das Ziehen von Anhängern, anderenFahrzeugen oder Geräten von Land zu Land unterschiedlich sind, müssen eventuell unterschiedlicheAnforderungen erfüllt werden. Fragen Sie lhren Hyundai-Händler, bevor Sie ein Gespann lenken.
VORSICHT:
Benutzen Sie lhren Hyundai in den ersten 2000 km nicht als Zugfahrzeug, damit der Motorrichtig eingefahren werden kann. Wenn Sie diese Vorschrift nicht beachten, kann ein Motor- oderGetriebeschaden die Folge sein.

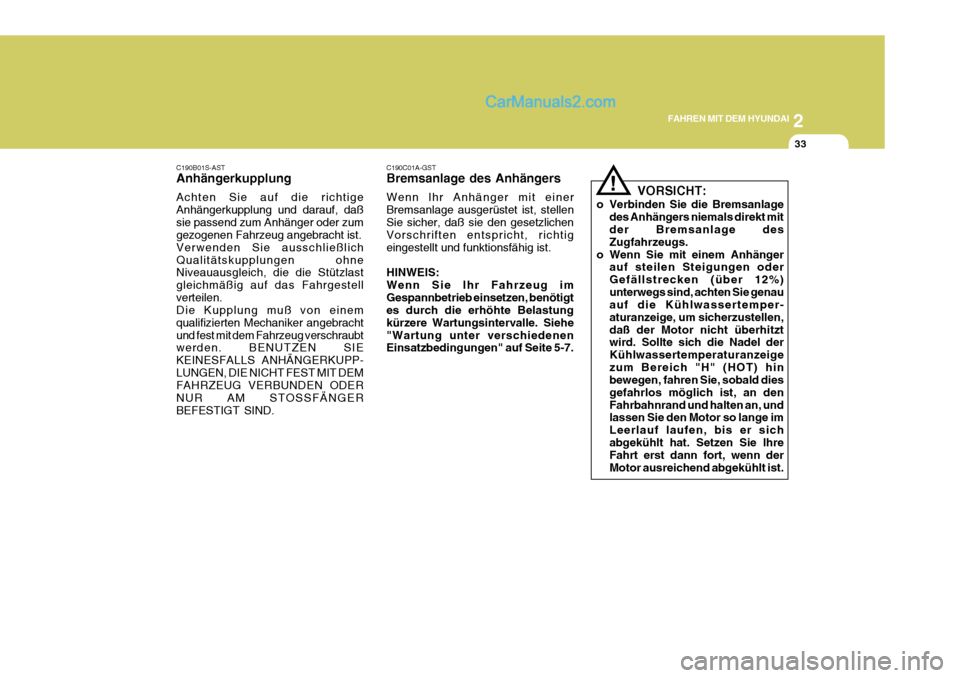

2
FAHREN MIT DEM HYUNDAI
33
!
C190B01S-AST Anhängerkupplung Achten Sie auf die richtige Anhängerkupplung und darauf, daßsie passend zum Anhänger oder zum gezogenen Fahrzeug angebracht ist. Verwenden Sie ausschließlichQualitätskupplungen ohne Niveauausgleich, die die Stützlast gleichmäßig auf das Fahrgestellverteilen. Die Kupplung muß von einem qualifizierten Mechaniker angebrachtund fest mit dem Fahrzeug verschraubt werden. BENUTZEN SIE KEINESFALLS ANHÄNGERKUPP-LUNGEN, DIE NICHT FEST MIT DEM FAHRZEUG VERBUNDEN ODER NUR AM STOSSFÄNGERBEFESTIGT SIND. C190C01A-GST Bremsanlage des Anhängers Wenn lhr Anhänger mit einer Bremsanlage ausgerüstet ist, stellenSie sicher, daß sie den gesetzlichen Vorschriften entspricht, richtig eingestellt und funktionsfähig ist. HINWEIS: Wenn Sie lhr Fahrzeug imGespannbetrieb einsetzen, benötigt es durch die erhöhte Belastung kürzere Wartungsintervalle. Siehe"Wartung unter verschiedenen
Einsatzbedingungen" auf Seite 5-7.
VORSICHT:
o Verbinden Sie die Bremsanlage des Anhängers niemals direkt mitder Bremsanlage des Zugfahrzeugs.
o Wenn Sie mit einem Anhänger auf steilen Steigungen oderGefällstrecken (über 12%)unterwegs sind, achten Sie genau auf die Kühlwassertemper- aturanzeige, um sicherzustellen,daß der Motor nicht überhitzt wird. Sollte sich die Nadel der Kühlwassertemperaturanzeigezum Bereich "H" (HOT) hin bewegen, fahren Sie, sobald dies gefahrlos möglich ist, an denFahrbahnrand und halten an, und lassen Sie den Motor so lange im Leerlauf laufen, bis er sichabgekühlt hat. Setzen Sie lhre Fahrt erst dann fort, wenn der Motor ausreichend abgekühlt ist.

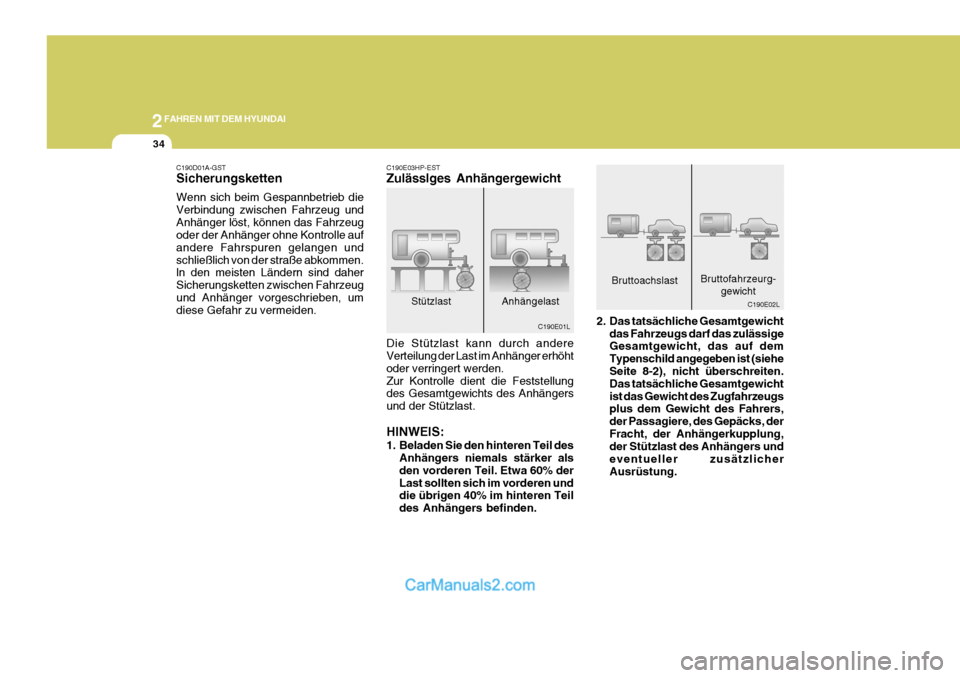

2FAHREN MIT DEM HYUNDAI
34
C190D01A-GST Sicherungsketten Wenn sich beim Gespannbetrieb die Verbindung zwischen Fahrzeug undAnhänger löst, können das Fahrzeug oder der Anhänger ohne Kontrolle auf andere Fahrspuren gelangen undschließlich von der straße abkommen. ln den meisten Ländern sind daher Sicherungsketten zwischen Fahrzeugund Anhänger vorgeschrieben, um diese Gefahr zu vermeiden. C190E03HP-EST Zulässlges Anhängergewicht Die Stützlast kann durch andere Verteilung der Last im Anhänger erhöht oder verringert werden.Zur Kontrolle dient die Feststellung des Gesamtgewichts des Anhängers und der Stützlast. HINWEIS:
1. Beladen Sie den hinteren Teil des
Anhängers niemals stärker als den vorderen Teil. Etwa 60% derLast sollten sich im vorderen und die übrigen 40% im hinteren Teil des Anhängers befinden. 2. Das tatsächliche Gesamtgewicht
das Fahrzeugs darf das zulässige Gesamtgewicht, das auf dem Typenschild angegeben ist (siehe Seite 8-2), nicht überschreiten. Das tatsächliche Gesamtgewichtist das Gewicht des Zugfahrzeugs plus dem Gewicht des Fahrers, der Passagiere, des Gepäcks, derFracht, der Anhängerkupplung, der Stützlast des Anhängers und eventueller zusätzlicherAusrüstung.
Stützlast Anhängelast
C190E01L
Bruttoachslast C190E02LBruttofahrzeurg-gewicht

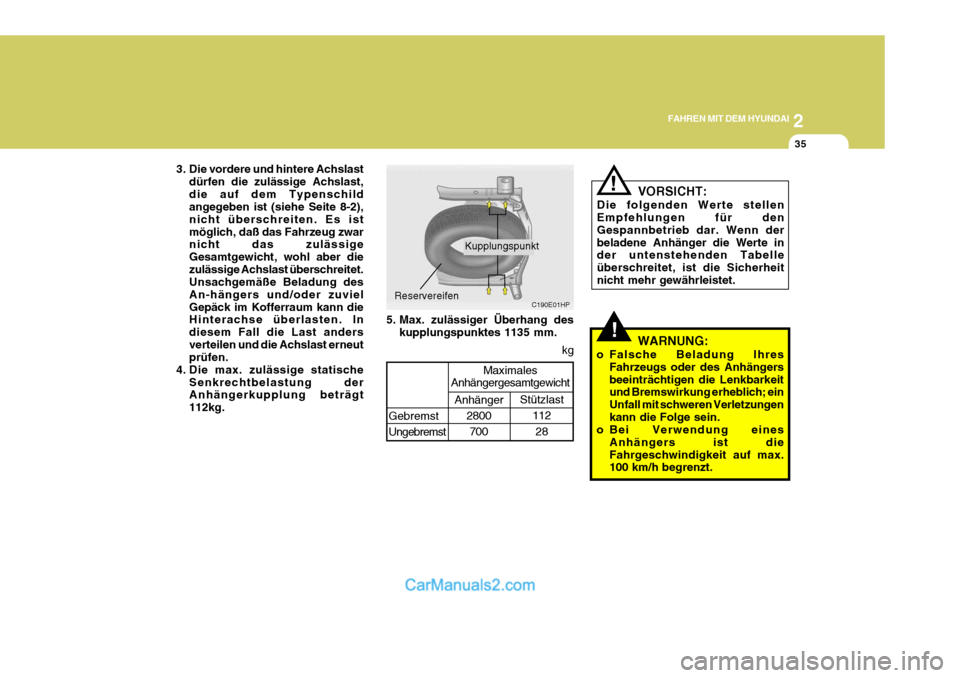

2
FAHREN MIT DEM HYUNDAI
35
!
Stützlast
112
28
Maximales
Anhängergesamtgewicht
! VORSICHT:
Die folgenden Werte stellen Empfehlungen für den Gespannbetrieb dar. Wenn derbeladene Anhänger die Werte in der untenstehenden Tabelle überschreitet, ist die Sicherheitnicht mehr gewährleistet.
WARNUNG:
o Falsche Beladung lhres Fahrzeugs oder des Anhängersbeeinträchtigen die Lenkbarkeit und Bremswirkung erheblich; ein Unfall mit schweren Verletzungenkann die Folge sein.
o Bei Verwendung eines
Anhängers ist dieFahrgeschwindigkeit auf max. 100 km/h begrenzt.
5. Max. zulässiger Überhang des
kupplungspunktes 1135 mm.
Gebremst Ungebremst
Anhänger
2800700
C190E01HPReservereifen Kupplungspunkt
3. Die vordere und hintere Achslast
dürfen die zulässige Achslast, die auf dem Typenschild angegeben ist (siehe Seite 8-2), nicht überschreiten. Es istmöglich, daß das Fahrzeug zwar nicht das zulässige Gesamtgewicht, wohl aber diezulässige Achslast überschreitet. Unsachgemäße Beladung des An-hängers und/oder zuvielGepäck im Kofferraum kann die Hinterachse überlasten. In diesem Fall die Last andersverteilen und die Achslast erneut prüfen.
4. Die max. zulässige statische Senkrechtbelastung derAnhängerkupplung beträgt 112kg. kg

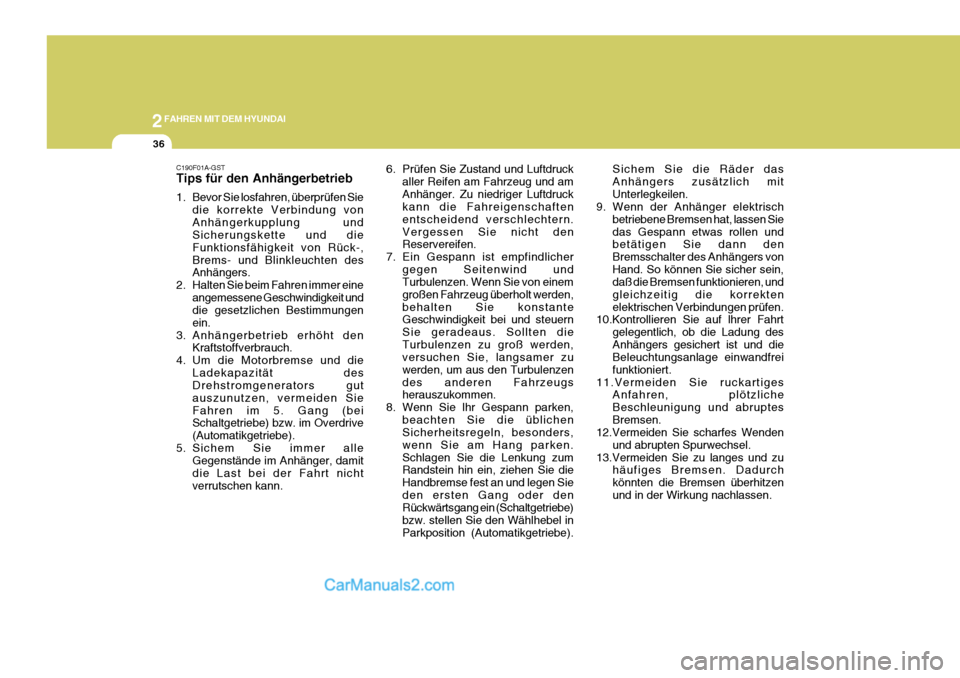

2FAHREN MIT DEM HYUNDAI
36
6. Prüfen Sie Zustand und Luftdruckaller Reifen am Fahrzeug und am Anhänger. Zu niedriger Luftdruck kann die Fahreigenschaften entscheidend verschlechtern.Vergessen Sie nicht den Reservereifen.
7. Ein Gespann ist empfindlicher gegen Seitenwind undTurbulenzen. Wenn Sie von einem großen Fahrzeug überholt werden,behalten Sie konstante Geschwindigkeit bei und steuern Sie geradeaus. Sollten dieTurbulenzen zu groß werden, versuchen Sie, langsamer zu werden, um aus den Turbulenzendes anderen Fahrzeugs herauszukommen.
8. Wenn Sie lhr Gespann parken, beachten Sie die üblichenSicherheitsregeln, besonders, wenn Sie am Hang parken.Schlagen Sie die Lenkung zum Randstein hin ein, ziehen Sie die Handbremse fest an und legen Sieden ersten Gang oder den Rückwärtsgang ein (Schaltgetriebe) bzw. stellen Sie den Wählhebel inParkposition (Automatikgetriebe). Sichem Sie die Räder dasAnhängers zusätzlich mitUnterlegkeilen.
9. Wenn der Anhänger elektrisch
betriebene Bremsen hat, lassen Siedas Gespann etwas rollen und betätigen Sie dann den Bremsschalter des Anhängers vonHand. So können Sie sicher sein, daß die Bremsen funktionieren, und gleichzeitig die korrektenelektrischen Verbindungen prüfen.
10.Kontrollieren Sie auf lhrer Fahrt
gelegentlich, ob die Ladung desAnhängers gesichert ist und die Beleuchtungsanlage einwandfrei funktioniert.
11.Vermeiden Sie ruckartiges Anfahren, plötzlicheBeschleunigung und abruptesBremsen.
12.Vermeiden Sie scharfes Wenden
und abrupten Spurwechsel.
13.Vermeiden Sie zu langes und zu häufiges Bremsen. Dadurchkönnten die Bremsen überhitzenund in der Wirkung nachlassen.
C190F01A-GST Tips für den Anhängerbetrieb
1. Bevor Sie losfahren, überprüfen Sie
die korrekte Verbindung von Anhängerkupplung und Sicherungskette und die Funktionsfähigkeit von Rück-,Brems- und Blinkleuchten des Anhängers.
2. Halten Sie beim Fahren immer eine angemessene Geschwindigkeit unddie gesetzlichen Bestimmungen ein.
3. Anhängerbetrieb erhöht den Kraftstoffverbrauch.
4. Um die Motorbremse und die Ladekapazität des Drehstromgenerators gut auszunutzen, vermeiden SieFahren im 5. Gang (bei Schaltgetriebe) bzw. im Overdrive (Automatikgetriebe).
5. Sichem Sie immer alle Gegenstände im Anhänger, damitdie Last bei der Fahrt nichtverrutschen kann.

2
FAHREN MIT DEM HYUNDAI
37
!

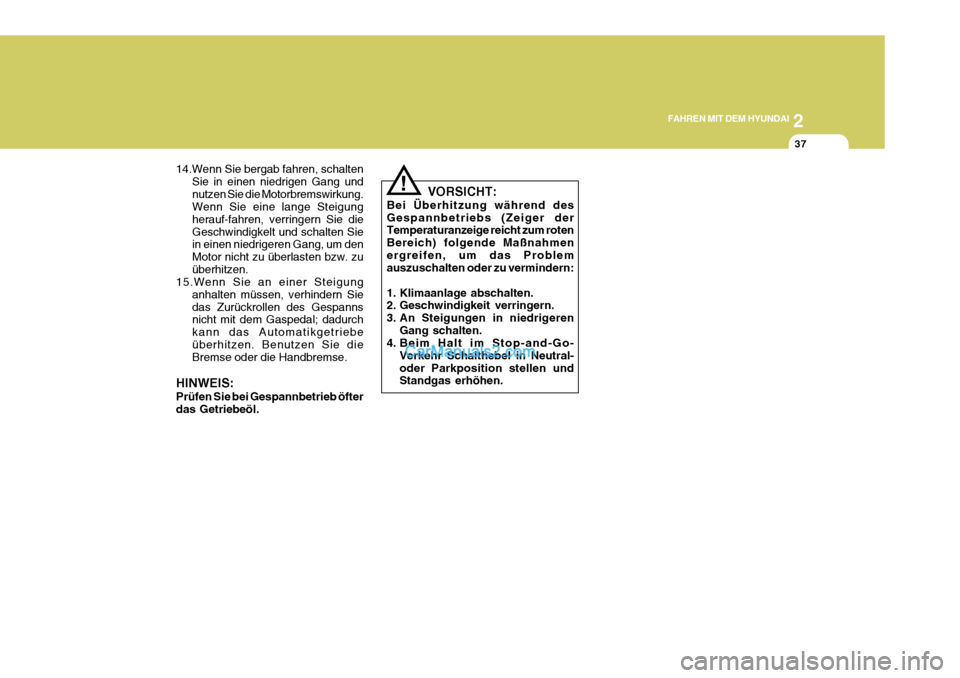

14.Wenn Sie bergab fahren, schalten
Sie in einen niedrigen Gang und nutzen Sie die Motorbremswirkung. Wenn Sie eine lange Steigung herauf-fahren, verringern Sie dieGeschwindigkelt und schalten Sie in einen niedrigeren Gang, um den Motor nicht zu überlasten bzw. zuüberhitzen.
15.Wenn Sie an einer Steigung
anhalten müssen, verhindern Siedas Zurückrollen des Gespanns nicht mit dem Gaspedal; dadurch kann das Automatikgetriebeüberhitzen. Benutzen Sie die Bremse oder die Handbremse.
HINWEIS: Prüfen Sie bei Gespannbetrieb öfter das Getriebeöl. VORSICHT:
Bei Überhitzung während desGespannbetriebs (Zeiger der Temperaturanzeige reicht zum roten Bereich) folgende Maßnahmenergreifen, um das Problem auszuschalten oder zu vermindern:
1. Klimaanlage abschalten.
2. Geschwindigkeit verringern.
3. An Steigungen in niedrigeren Gang schalten.
4. Beim Halt im Stop-and-Go-
Verkehr Schalthebel in Neutral-oder Parkposition stellen und Standgas erhöhen.

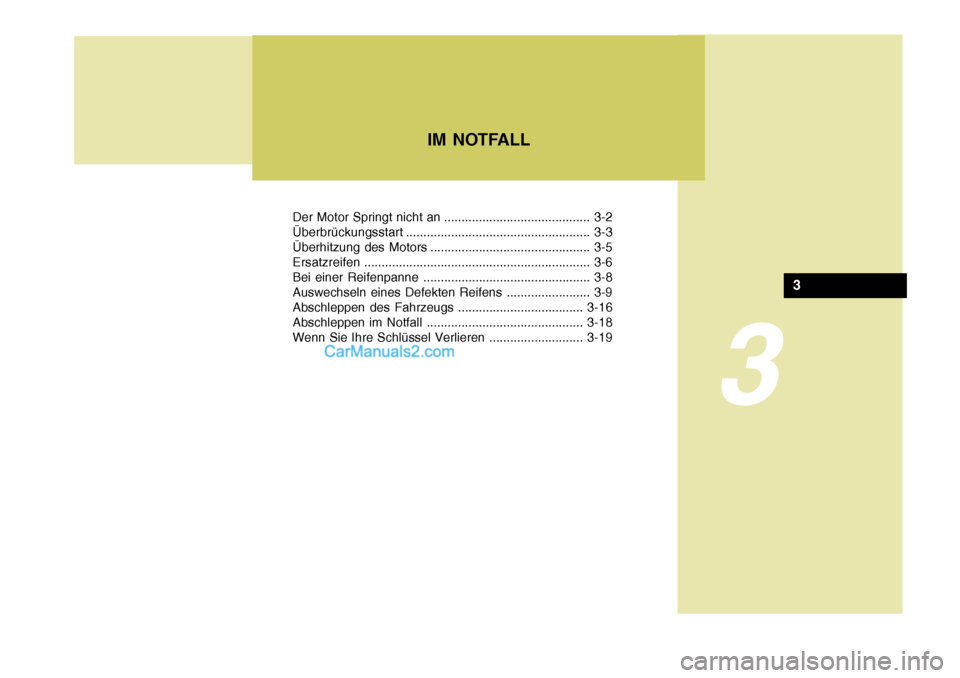

3
Der Motor Springt nicht an .......................................... 3-2 Überbrückungsstart..................................................... 3-3
Ãœberhitzung des Motors .............................................. 3-5Ersatzreifen ................................................................. 3-6
Bei einer Reifenpanne ................................................ 3-8
Auswechseln eines Defekten Reifens ........................ 3-9
Abschleppen des Fahrzeugs .................................... 3-16
Abschleppen im Notfall ............................................. 3-18
Wenn Sie Ihre Schlüssel Verlieren ........................... 3-19
IM NOTFALL
3
