Hyundai Terracan 2005 Betriebsanleitung (in German)

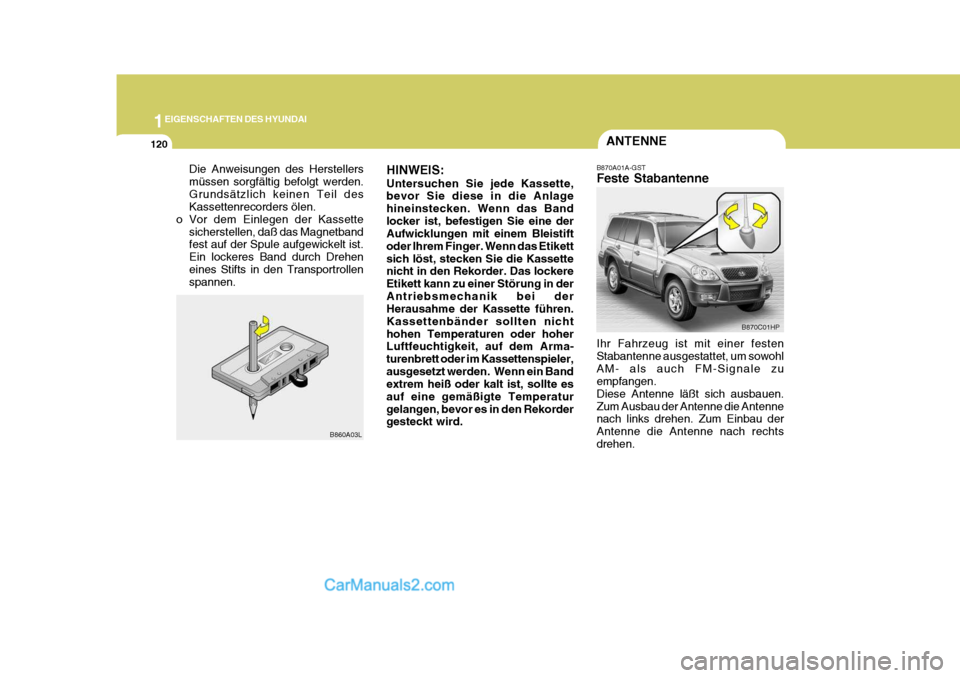

1EIGENSCHAFTEN DES HYUNDAI
120ANTENNE
B860A03L HINWEIS: Untersuchen Sie jede Kassette, bevor Sie diese in die Anlage hineinstecken. Wenn das Bandlocker ist, befestigen Sie eine der Aufwicklungen mit einem Bleistift oder Ihrem Finger. Wenn das Etikettsich löst, stecken Sie die Kassette nicht in den Rekorder. Das lockere Etikett kann zu einer Störung in derAntriebsmechanik bei der Herausahme der Kassette führen. Kassettenbänder sollten nichthohen Temperaturen oder hoher Luftfeuchtigkeit, auf dem Arma- turenbrett oder im Kassettenspieler,ausgesetzt werden. Wenn ein Band extrem heiß oder kalt ist, sollte es auf eine gemäßigte Temperaturgelangen, bevor es in den Rekorder gesteckt wird.
Die Anweisungen des Herstellers müssen sorgfältig befolgt werden.Grundsätzlich keinen Teil des Kassettenrecorders ölen.
o Vor dem Einlegen der Kassette sicherstellen, daß das Magnetbandfest auf der Spule aufgewickelt ist. Ein lockeres Band durch Dreheneines Stifts in den Transportrollen spannen. B870A01A-GST Feste Stabantenne Ihr Fahrzeug ist mit einer festen Stabantenne ausgestattet, um sowohlAM- als auch FM-Signale zu empfangen. Diese Antenne läßt sich ausbauen.Zum Ausbau der Antenne die Antenne nach links drehen. Zum Einbau der Antenne die Antenne nach rechtsdrehen.B870C01HP

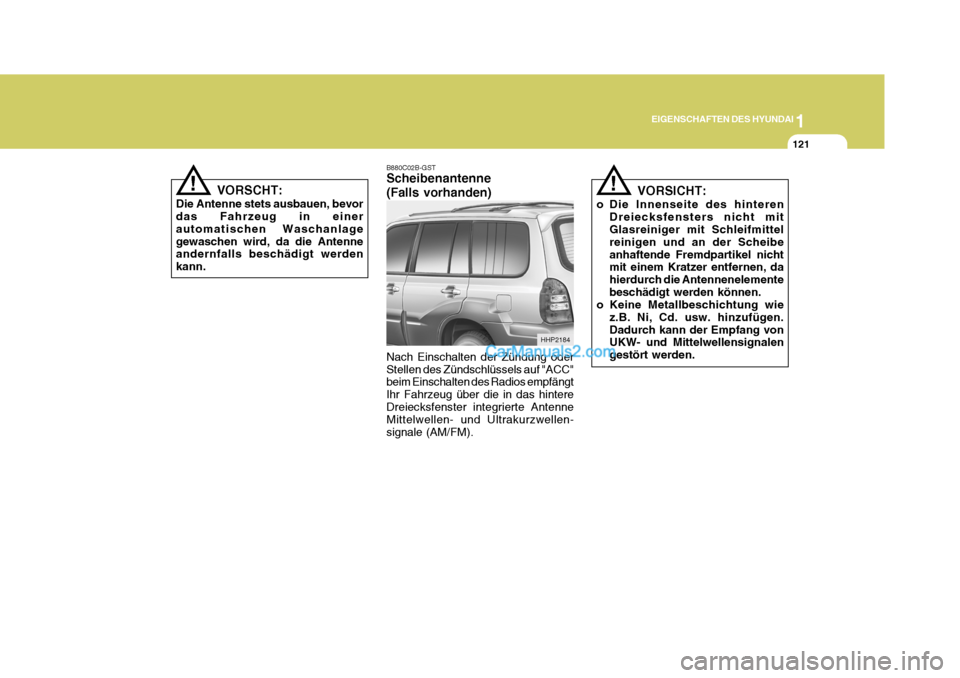

1
EIGENSCHAFTEN DES HYUNDAI
121
!!
VORSCHT:
Die Antenne stets ausbauen, bevor das Fahrzeug in einer automatischen Waschanlagegewaschen wird, da die Antenne andernfalls beschädigt werden kann. B880C02B-GST Scheibenantenne (Falls vorhanden) Nach Einschalten der Zündung oder Stellen des Zündschlüssels auf "ACC" beim Einschalten des Radios empfängt Ihr Fahrzeug über die in das hintereDreiecksfenster integrierte Antenne Mittelwellen- und Ultrakurzwellen- signale (AM/FM). VORSICHT:
o Die Innenseite des hinteren Dreiecksfensters nicht mit Glasreiniger mit Schleifmittel reinigen und an der Scheibeanhaftende Fremdpartikel nicht mit einem Kratzer entfernen, da hierdurch die Antennenelementebeschädigt werden können.
o Keine Metallbeschichtung wie
z.B. Ni, Cd. usw. hinzufügen.Dadurch kann der Empfang von UKW- und Mittelwellensignalen gestört werden.
HHP2184

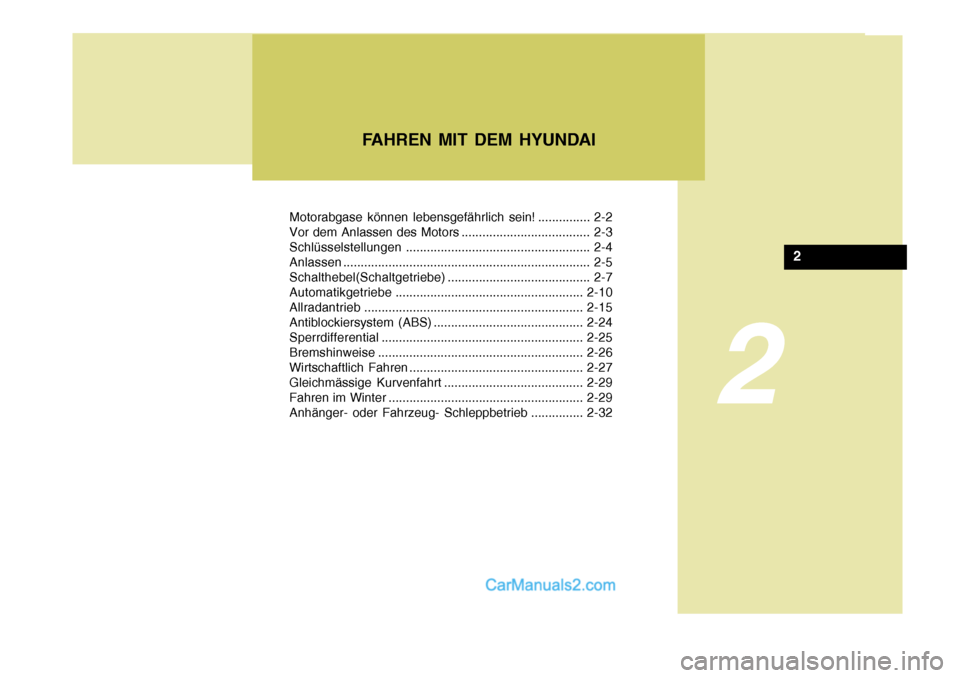

2
Motorabgase können lebensgefährlich sein! ............... 2-2
Vor dem Anlassen des Motors ..................................... 2-3
Schlüsselstellungen..................................................... 2-4
Anlassen ....................................................................... 2-5
Schalthebel(Schaltgetriebe) ......................................... 2-7
Automatikgetriebe ...................................................... 2-10
Allradantrieb ............................................................... 2-15
Antiblockiersystem (ABS) ........................................... 2-24
Sperrdifferential .......................................................... 2-25
Bremshinweise ........................................................... 2-26
Wirtschaftlich Fahren .................................................. 2-27
Gleichmässige Kurvenfahrt ........................................ 2-29
Fahren im Winter ........................................................ 2-29
Anhänger- oder Fahrzeug- Schleppbetrieb ............... 2-32
FAHREN MIT DEM HYUNDAI
2

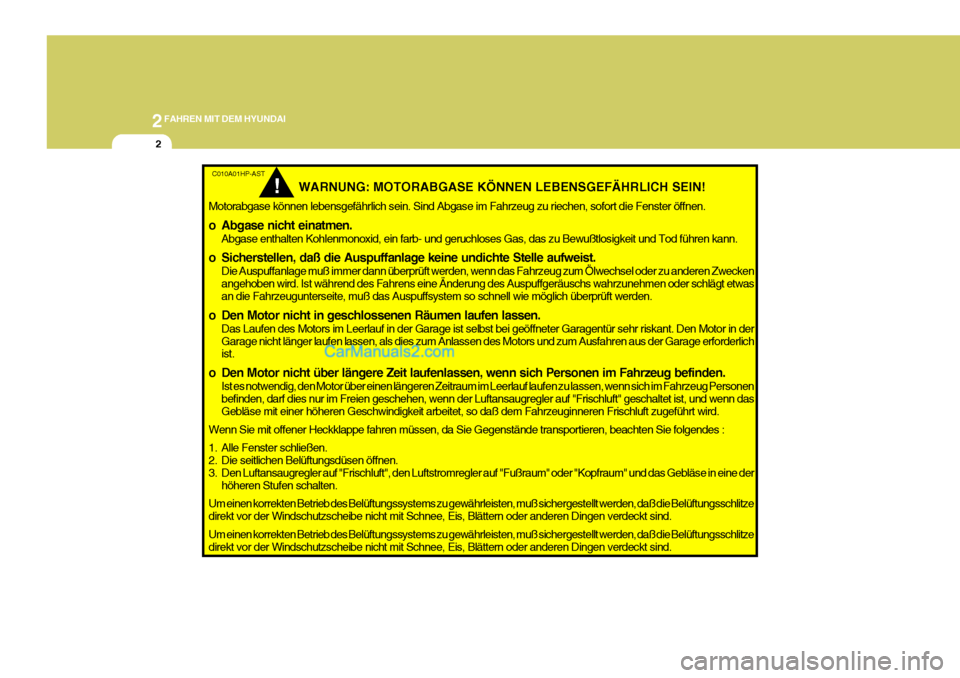

2FAHREN MIT DEM HYUNDAI
2
C010A01HP-AST
WARNUNG: MOTORABGASE KÖNNEN LEBENSGEFÄHRLICH SEIN!
Motorabgase können lebensgefährlich sein. Sind Abgase im Fahrzeug zu riechen, sofort die Fenster öffnen.
o Abgase nicht einatmen. Abgase enthalten Kohlenmonoxid, ein farb- und geruchloses Gas, das zu Bewußtlosigkeit und Tod führen kann.
o Sicherstellen, daß die Auspuffanlage keine undichte Stelle aufweist. Die Auspuffanlage muß immer dann überprüft werden, wenn das Fahrzeug zum Ölwechsel oder zu anderen Zwecken angehoben wird. Ist während des Fahrens eine Änderung des Auspuffgeräuschs wahrzunehmen oder schlägt etwasan die Fahrzeugunterseite, muß das Auspuffsystem so schnell wie möglich überprüft werden.
o Den Motor nicht in geschlossenen Räumen laufen lassen. Das Laufen des Motors im Leerlauf in der Garage ist selbst bei geöffneter Garagentür sehr riskant. Den Motor in derGarage nicht länger laufen lassen, als dies zum Anlassen des Motors und zum Ausfahren aus der Garage erforderlich ist.
o Den Motor nicht über längere Zeit laufenlassen, wenn sich Personen im Fahrzeug befinden. Ist es notwendig, den Motor über einen längeren Zeitraum im Leerlauf laufen zu lassen, wenn sich im Fahrzeug Personen befinden, darf dies nur im Freien geschehen, wenn der Luftansaugregler auf "Frischluft" geschaltet ist, und wenn das Gebläse mit einer höheren Geschwindigkeit arbeitet, so daß dem Fahrzeuginneren Frischluft zugeführt wird.
Wenn Sie mit offener Heckklappe fahren müssen, da Sie Gegenstände transportieren, beachten Sie folgendes :
1. Alle Fenster schließen.
2. Die seitlichen Belüftungsdüsen öffnen.
3. Den Luftansaugregler auf "Frischluft", den Luftstromregler auf "Fußraum" oder "Kopfraum" und das Gebläse in eine der höheren Stufen schalten.
Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingen verdeckt sind. Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingen verdeckt sind.
!

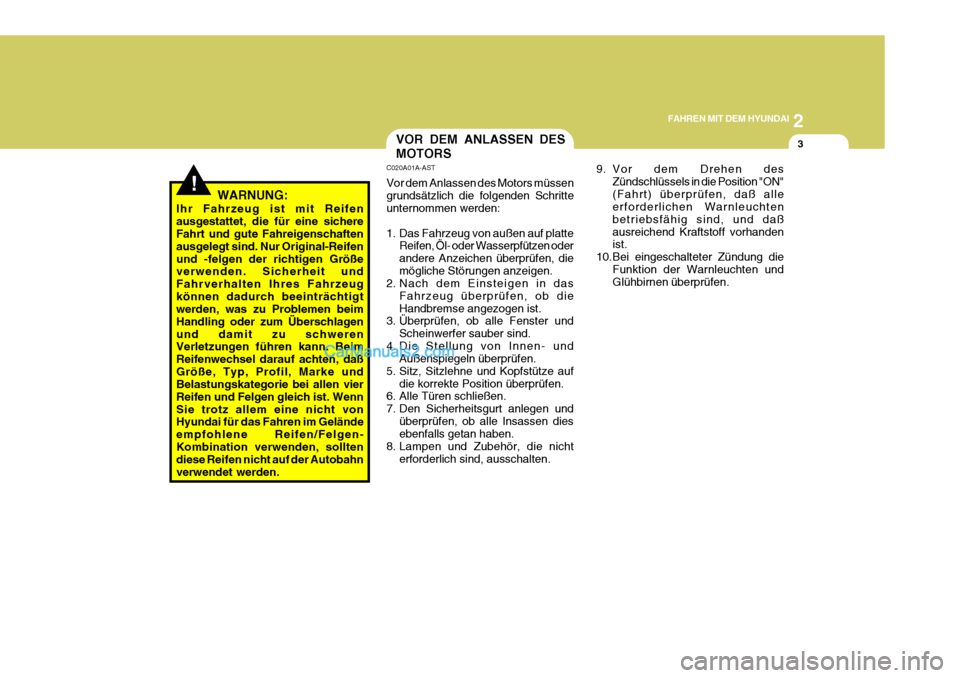

2
FAHREN MIT DEM HYUNDAI
3
C020A01A-AST Vor dem Anlassen des Motors müssen grundsätzlich die folgenden Schritte unternommen werden:
1. Das Fahrzeug von außen auf platte
Reifen, Öl- oder Wasserpfützen oder andere Anzeichen überprüfen, diemögliche Störungen anzeigen.
2. Nach dem Einsteigen in das
Fahrzeug überprüfen, ob dieHandbremse angezogen ist.
3. Überprüfen, ob alle Fenster und
Scheinwerfer sauber sind.
4. Die Stellung von Innen- und Außenspiegeln überprüfen.
5. Sitz, Sitzlehne und Kopfstütze auf die korrekte Position überprüfen.
6. Alle Türen schließen.
7. Den Sicherheitsgurt anlegen und
überprüfen, ob alle Insassen dies ebenfalls getan haben.
8. Lampen und Zubehör, die nicht erforderlich sind, ausschalten. 9. Vor dem Drehen des
Zündschlüssels in die Position "ON" (Fahrt) überprüfen, daß alle erforderlichen Warnleuchten betriebsfähig sind, und daßausreichend Kraftstoff vorhanden ist.
10.Bei eingeschalteter Zündung die Funktion der Warnleuchten undGlühbirnen überprüfen.
!
VOR DEM ANLASSEN DES MOTORS
WARNUNG:
Ihr Fahrzeug ist mit Reifen ausgestattet, die für eine sichere Fahrt und gute Fahreigenschaften ausgelegt sind. Nur Original-Reifenund -felgen der richtigen Größe verwenden. Sicherheit und Fahrverhalten Ihres Fahrzeugkönnen dadurch beeinträchtigt werden, was zu Problemen beim Handling oder zum Überschlagenund damit zu schweren Verletzungen führen kann. Beim Reifenwechsel darauf achten, daßGröße, Typ, Profil, Marke und Belastungskategorie bei allen vier Reifen und Felgen gleich ist. WennSie trotz allem eine nicht von Hyundai für das Fahren im Gelände empfohlene Reifen/Felgen-Kombination verwenden, sollten diese Reifen nicht auf der Autobahn verwendet werden.

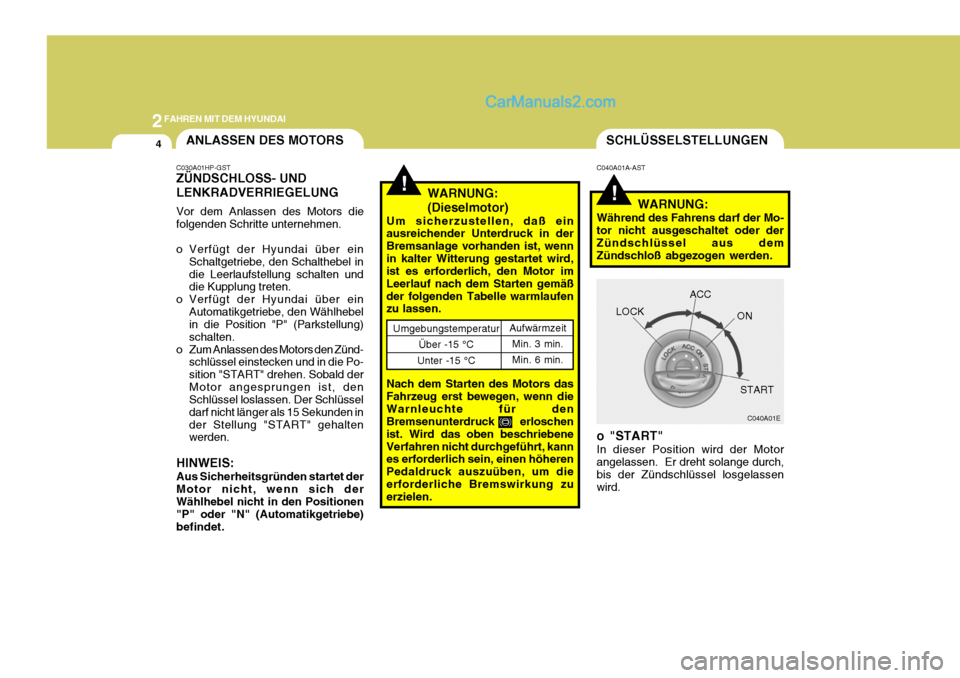

2FAHREN MIT DEM HYUNDAI
4
!!
ANLASSEN DES MOTORS
WARNUNG: (Dieselmotor)
Um sicherzustellen, daß ein ausreichender Unterdruck in der Bremsanlage vorhanden ist, wennin kalter Witterung gestartet wird, ist es erforderlich, den Motor im Leerlauf nach dem Starten gemäßder folgenden Tabelle warmlaufen zu lassen. Nach dem Starten des Motors das Fahrzeug erst bewegen, wenn dieWarnleuchte für den Bremsenunterdruck erloschen ist. Wird das oben beschriebeneVerfahren nicht durchgeführt, kann es erforderlich sein, einen höheren Pedaldruck auszuüben, um dieerforderliche Bremswirkung zu erzielen. C040A01A-AST
WARNUNG:
Während des Fahrens darf der Mo- tor nicht ausgeschaltet oder derZündschlüssel aus dem Zündschloß abgezogen werden.
o "START" In dieser Position wird der Motor angelassen. Er dreht solange durch, bis der Zündschlüssel losgelassenwird.
C030A01HP-GST ZÃœNDSCHLOSS- UND LENKRADVERRIEGELUNG Vor dem Anlassen des Motors die folgenden Schritte unternehmen.
o Verfügt der Hyundai über ein
Schaltgetriebe, den Schalthebel in die Leerlaufstellung schalten und die Kupplung treten.
o Verfügt der Hyundai über ein
Automatikgetriebe, den Wählhebelin die Position "P" (Parkstellung) schalten.
o Zum Anlassen des Motors den Zünd- schlüssel einstecken und in die Po-sition "START" drehen. Sobald derMotor angesprungen ist, den Schlüssel loslassen. Der Schlüssel darf nicht länger als 15 Sekunden inder Stellung "START" gehalten werden.
HINWEIS: Aus Sicherheitsgründen startet der Motor nicht, wenn sich der Wählhebel nicht in den Positionen "P" oder "N" (Automatikgetriebe)befindet.
Umgebungstemperatur Über -15 °C
Unter -15 °CAufwärmzeit Min. 3 min. Min. 6 min.
SCHLÃœSSELSTELLUNGEN
C040A01E
LOCK
ACC
ON
START

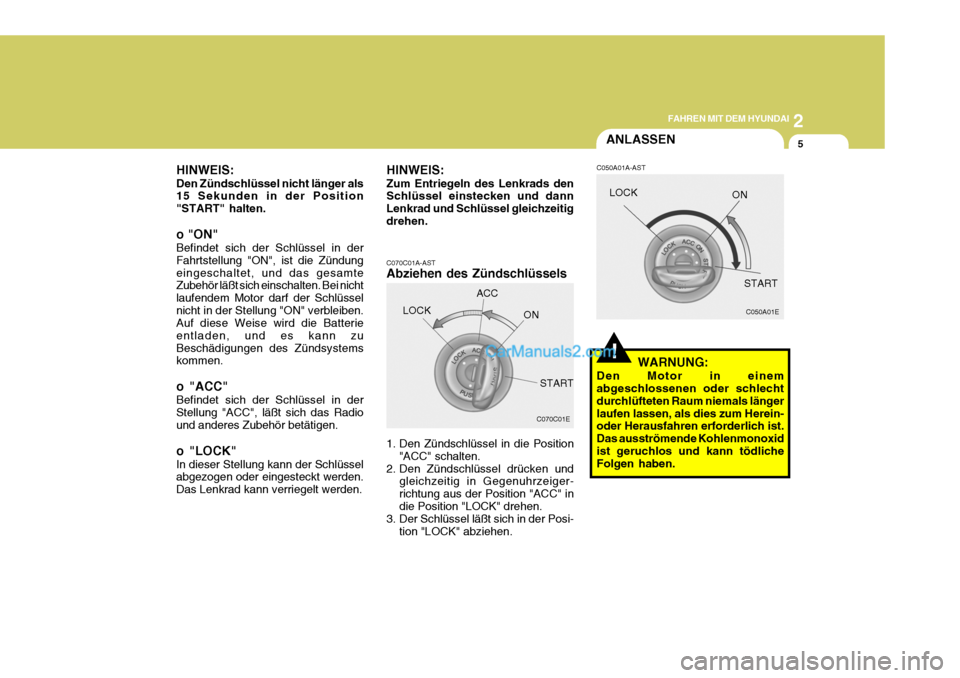

2
FAHREN MIT DEM HYUNDAI
5
!
ANLASSEN
HINWEIS: Den Zündschlüssel nicht länger als 15 Sekunden in der Position "START" halten. o "ON" Befindet sich der Schlüssel in der Fahrtstellung "ON", ist die Zündungeingeschaltet, und das gesamte Zubehör läßt sich einschalten. Bei nicht laufendem Motor darf der Schlüsselnicht in der Stellung "ON" verbleiben. Auf diese Weise wird die Batterie entladen, und es kann zuBeschädigungen des Zündsystems kommen.
o "ACC" Befindet sich der Schlüssel in der Stellung "ACC", läßt sich das Radio und anderes Zubehör betätigen.
o "LOCK" In dieser Stellung kann der Schlüssel abgezogen oder eingesteckt werden. Das Lenkrad kann verriegelt werden. C070C01A-AST Abziehen des Zündschlüssels
1. Den Zündschlüssel in die Position
"ACC" schalten.
2. Den Zündschlüssel drücken und gleichzeitig in Gegenuhrzeiger- richtung aus der Position "ACC" indie Position "LOCK" drehen.
3. Der Schlüssel läßt sich in der Posi-
tion "LOCK" abziehen.
LOCK
C070C01E
ACC
ON
START
HINWEIS: Zum Entriegeln des Lenkrads den Schlüssel einstecken und dann Lenkrad und Schlüssel gleichzeitigdrehen.
C050A01A-AST
WARNUNG:
Den Motor in einem abgeschlossenen oder schlecht durchlüfteten Raum niemals längerlaufen lassen, als dies zum Herein- oder Herausfahren erforderlich ist. Das ausströmende Kohlenmonoxidist geruchlos und kann tödliche Folgen haben. C050A01E
LOCK
ON
START

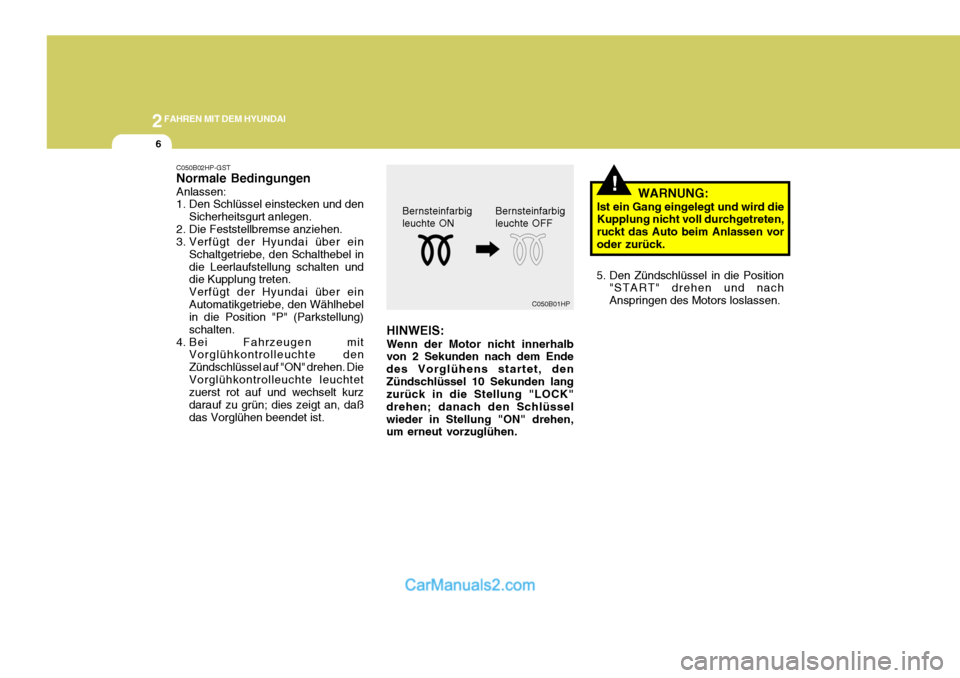

2FAHREN MIT DEM HYUNDAI
6
!WARNUNG:
Ist ein Gang eingelegt und wird die Kupplung nicht voll durchgetreten, ruckt das Auto beim Anlassen voroder zurück.
Bernsteinfarbig leuchte ON
C050B01HP
Bernsteinfarbigleuchte OFF
C050B02HP-GSTNormale Bedingungen Anlassen:
1. Den Schlüssel einstecken und den
Sicherheitsgurt anlegen.
2. Die Feststellbremse anziehen.
3. Verfügt der Hyundai über ein
Schaltgetriebe, den Schalthebel in die Leerlaufstellung schalten und die Kupplung treten. Verfügt der Hyundai über einAutomatikgetriebe, den Wählhebel in die Position "P" (Parkstellung) schalten.
4. Bei Fahrzeugen mit Vorglühkontrolleuchte denZündschlüssel auf "ON" drehen. DieVorglühkontrolleuchte leuchtet zuerst rot auf und wechselt kurz darauf zu grün; dies zeigt an, daßdas Vorglühen beendet ist. HINWEIS: Wenn der Motor nicht innerhalb von 2 Sekunden nach dem Ende des Vorglühens startet, denZündschlüssel 10 Sekunden lang zurück in die Stellung "LOCK" drehen; danach den Schlüsselwieder in Stellung "ON" drehen, um erneut vorzuglühen. 5. Den Zündschlüssel in die Position
"START" drehen und nach Anspringen des Motors loslassen.

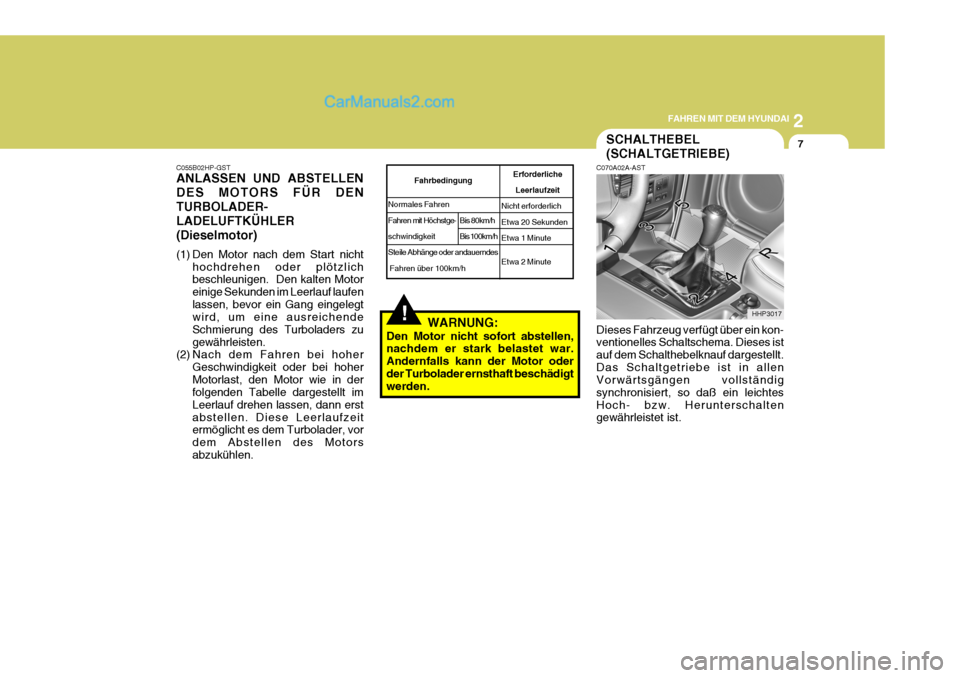

2
FAHREN MIT DEM HYUNDAI
7
!
SCHALTHEBEL (SCHALTGETRIEBE)
C055B02HP-GST ANLASSEN UND ABSTELLEN DES MOTORS FÃœR DENTURBOLADER-LADELUFTKÃœHLER(Dieselmotor)
(1) Den Motor nach dem Start nicht
hochdrehen oder plötzlich beschleunigen. Den kalten Motor einige Sekunden im Leerlauf laufenlassen, bevor ein Gang eingelegt wird, um eine ausreichende Schmierung des Turboladers zugewährleisten.
(2) Nach dem Fahren bei hoher
Geschwindigkeit oder bei hoherMotorlast, den Motor wie in der folgenden Tabelle dargestellt im Leerlauf drehen lassen, dann erstabstellen. Diese Leerlaufzeit ermöglicht es dem Turbolader, vor dem Abstellen des Motorsabzukühlen. WARNUNG:
Den Motor nicht sofort abstellen, nachdem er stark belastet war. Andernfalls kann der Motor oderder Turbolader ernsthaft beschädigt werden. Erforderliche
Leerlaufzeit
Nicht erforderlich Etwa 20 Sekunden Etwa 1 Minute Etwa 2 Minute
Fahrbedingung
Normales Fahren Fahren mit Höchstge-schwindigkeit Steile Abhänge oder andauerndes
Fahren über 100km/h Bis 80km/hBis 100km/h
C070A02A-AST Dieses Fahrzeug verfügt über ein kon- ventionelles Schaltschema. Dieses ist auf dem Schalthebelknauf dargestellt.Das Schaltgetriebe ist in allen Vorwärtsgängen vollständig synchronisiert, so daß ein leichtesHoch- bzw. Herunterschalten gewährleistet ist.
HHP3017

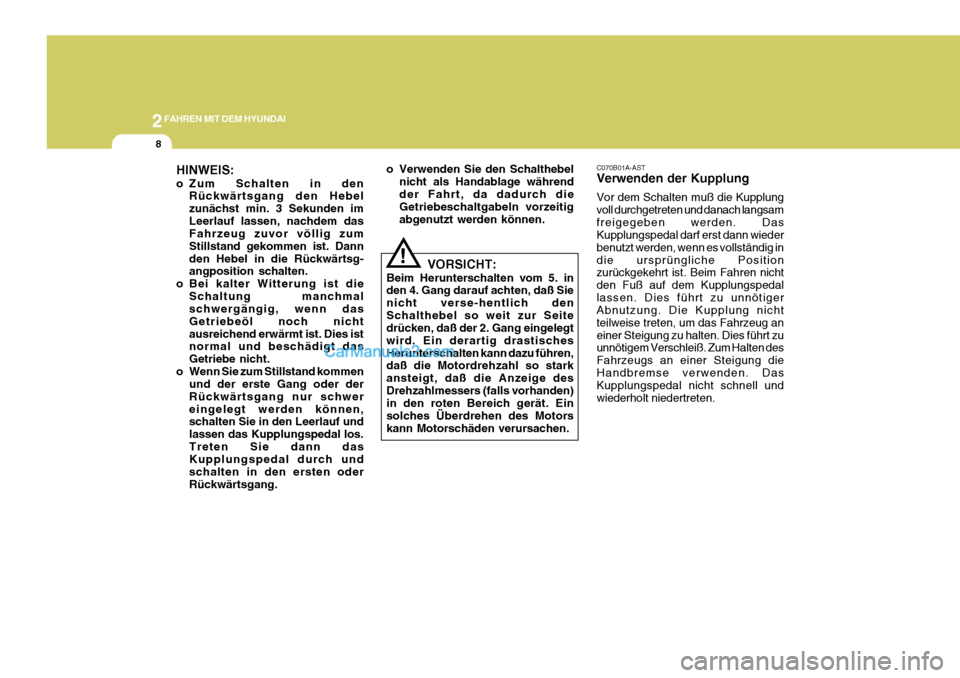

2FAHREN MIT DEM HYUNDAI
8
C070B01A-AST Verwenden der Kupplung Vor dem Schalten muß die Kupplung voll durchgetreten und danach langsamfreigegeben werden. Das Kupplungspedal darf erst dann wieder benutzt werden, wenn es vollständig indie ursprüngliche Position zurückgekehrt ist. Beim Fahren nicht den Fuß auf dem Kupplungspedallassen. Dies führt zu unnötiger Abnutzung. Die Kupplung nicht teilweise treten, um das Fahrzeug aneiner Steigung zu halten. Dies führt zu unnötigem Verschleiß. Zum Halten des Fahrzeugs an einer Steigung dieHandbremse verwenden. Das Kupplungspedal nicht schnell und wiederholt niedertreten.
!
HINWEIS:
o Zum Schalten in den
Rückwärtsgang den Hebel zunächst min. 3 Sekunden imLeerlauf lassen, nachdem das Fahrzeug zuvor völlig zum Stillstand gekommen ist. Dannden Hebel in die Rückwärtsg- angposition schalten.
o Bei kalter Witterung ist die Schaltung manchmalschwergängig, wenn das Getriebeöl noch nichtausreichend erwärmt ist. Dies ist normal und beschädigt das Getriebe nicht.
o Wenn Sie zum Stillstand kommen und der erste Gang oder derRückwärtsgang nur schwereingelegt werden können, schalten Sie in den Leerlauf und lassen das Kupplungspedal los.Treten Sie dann das Kupplungspedal durch und schalten in den ersten oderRückwärtsgang. o Verwenden Sie den Schalthebel
nicht als Handablage währendder Fahrt, da dadurch die Getriebeschaltgabeln vorzeitig abgenutzt werden können.
VORSICHT:
Beim Herunterschalten vom 5. in den 4. Gang darauf achten, daß Sie nicht verse-hentlich denSchalthebel so weit zur Seite drücken, daß der 2. Gang eingelegt wird. Ein derartig drastischesHerunterschalten kann dazu führen, daß die Motordrehzahl so stark ansteigt, daß die Anzeige desDrehzahlmessers (falls vorhanden) in den roten Bereich gerät. Ein solches Überdrehen des Motorskann Motorschäden verursachen.
