Hyundai Terracan 2005 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2005, Model line: Terracan, Model: Hyundai Terracan 2005Pages: 270, PDF Size: 10.84 MB
Page 11 of 270
IHR FAHRZEUG AUF EINEN BLICK

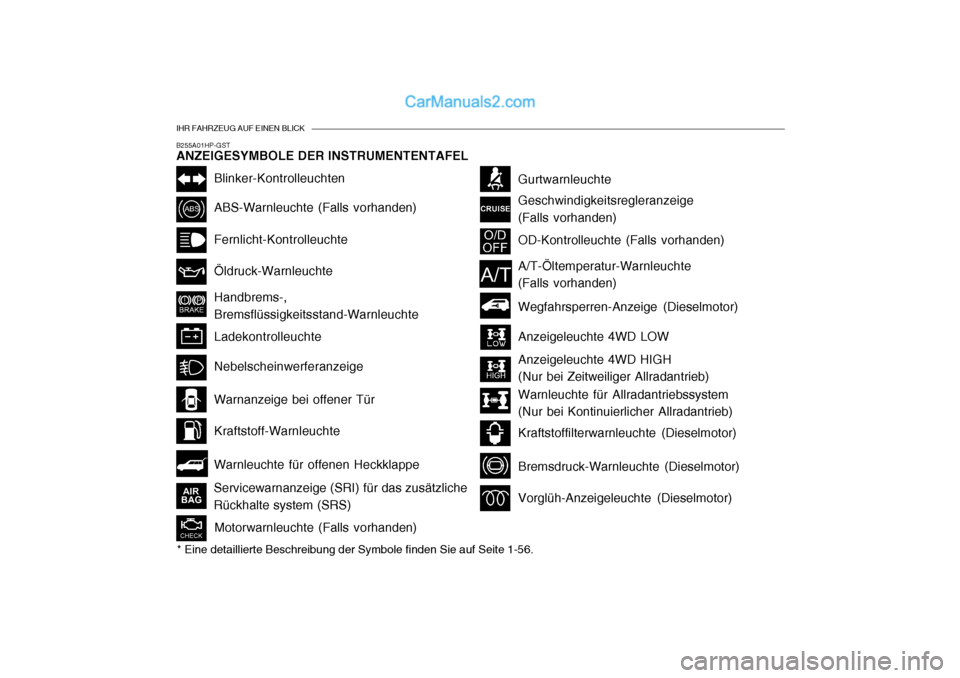

B255A01HP-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL* Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 1-56.
Blinker-Kontrolleuchten
ABS-Warnleuchte (Falls vorhanden) Fernlicht-Kontrolleuchte Öldruck-Warnleuchte Handbrems-, Bremsflüssigkeitsstand-Warnleuchte Ladekontrolleuchte
Warnleuchte für offenen Heckklappe
Warnanzeige bei offener Tür Kraftstoff-Warnleuchte
Nebelscheinwerferanzeige
OD-Kontrolleuchte (Falls vorhanden)
Wegfahrsperren-Anzeige (Dieselmotor)
Servicewarnanzeige (SRI) für das zusätzliche Rückhalte system (SRS) Gurtwarnleuchte Geschwindigkeitsregleranzeige (Falls vorhanden)
Motorwarnleuchte (Falls vorhanden)
A/T-Öltemperatur-Warnleuchte (Falls vorhanden)
Anzeigeleuchte 4WD LOW Anzeigeleuchte 4WD HIGH (Nur bei Zeitweiliger Allradantrieb)
Warnleuchte für Allradantriebssystem (Nur bei Kontinuierlicher Allradantrieb)
Kraftstoffilterwarnleuchte (Dieselmotor)
Bremsdruck-Warnleuchte (Dieselmotor)
Vorglüh-Anzeigeleuchte (Dieselmotor)
Page 12 of 270

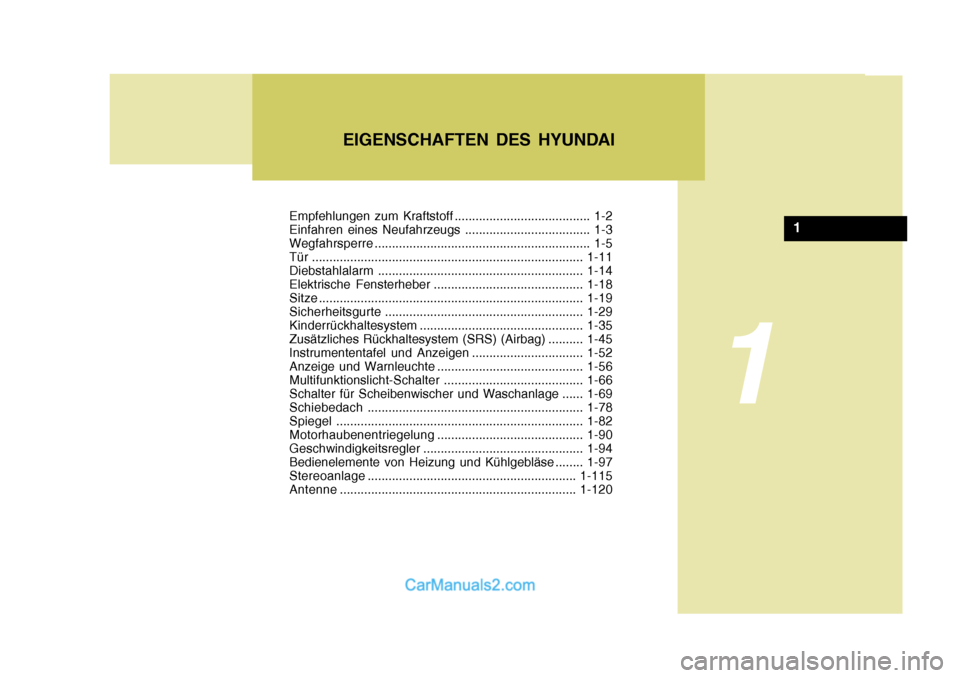

Empfehlungen zum Kraftstoff ....................................... 1-2
Einfahren eines Neufahrzeugs .................................... 1-3Wegfahrsperre.............................................................. 1-5
Tür .............................................................................. 1-11
Diebstahlalarm ........................................................... 1-14
Elektrische Fensterheber ........................................... 1-18
Sitze ............................................................................ 1-19
Sicherheitsgurte ......................................................... 1-29
Kinderrückhaltesystem ............................................... 1-35
Zusätzliches Rückhaltesystem (SRS) (Airbag) .......... 1-45
Instrumententafel und Anzeigen ................................ 1-52
Anzeige und Warnleuchte .......................................... 1-56
Multifunktionslicht-Schalter .... ....................................1-66
Schalter für Scheibenwischer und Waschanlage ...... 1-69
Schiebedach .............................................................. 1-78
Spiegel ....................................................................... 1-82
Motorhaubenentriegelung .......................................... 1-90
Geschwindigkeitsregler .............................................. 1-94
Bedienelemente von Heizung und Kühlgebläse ........ 1-97
Stereoanlage ............................................................ 1-115
Antenne .................................................................... 1-120EIGENSCHAFTEN DES HYUNDAI
1
1
Page 13 of 270
1EIGENSCHAFTEN DES HYUNDAI
2

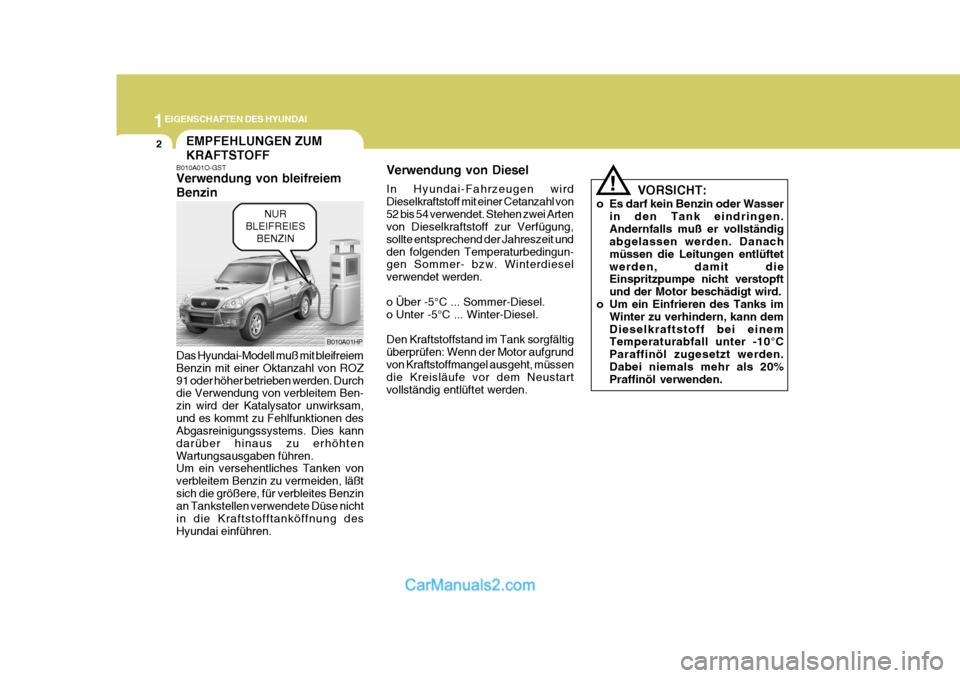

B010A01O-GST Verwendung von bleifreiem Benzin Das Hyundai-Modell muß mit bleifreiem Benzin mit einer Oktanzahl von ROZ91 oder höher betrieben werden. Durch die Verwendung von verbleitem Ben- zin wird der Katalysator unwirksam,und es kommt zu Fehlfunktionen des Abgasreinigungssystems. Dies kann darüber hinaus zu erhöhtenWartungsausgaben führen. Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßtsich die größere, für verbleites Benzin an Tankstellen verwendete Düse nicht in die Kraftstofftanköffnung desHyundai einführen. Verwendung von Diesel In Hyundai-Fahrzeugen wird Dieselkraftstoff mit einer Cetanzahl von52 bis 54 verwendet. Stehen zwei Arten von Dieselkraftstoff zur Verfügung, sollte entsprechend der Jahreszeit undden folgenden Temperaturbedingun- gen Sommer- bzw. Winterdiesel verwendet werden.
o Über -5°C ... Sommer-Diesel.
o Unter -5°C ... Winter-Diesel. Den Kraftstoffstand im Tank sorgfältig überprüfen: Wenn der Motor aufgrundvon Kraftstoffmangel ausgeht, müssen die Kreisläufe vor dem Neustart vollständig entlüftet werden.
VORSICHT:
o Es darf kein Benzin oder Wasser in den Tank eindringen.Andernfalls muß er vollständig abgelassen werden. Danach müssen die Leitungen entlüftetwerden, damit die Einspritzpumpe nicht verstopft und der Motor beschädigt wird.
o Um ein Einfrieren des Tanks im Winter zu verhindern, kann demDieselkraftstoff bei einem Temperaturabfall unter -10°C Paraffinöl zugesetzt werden.Dabei niemals mehr als 20% Praffinöl verwenden.
!
B010A01HP
EMPFEHLUNGEN ZUM KRAFTSTOFF
NUR
BLEIFREIES BENZIN
Page 14 of 270
1
EIGENSCHAFTEN DES HYUNDAI
3
!
B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiemBenzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Mo-tors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit einerunbestimmten Menge von alkohol oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden.
B010D01S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundaiverwendet werden. Durch die Verwendung eines solchen Kraftstoffs kann die Motorleistung herabgesetzt,und die Bauelemente des Kraftstoffsystems können beschädigt werden.
VORSICHT:
Beschädigungen des Kraftstoff-systems und Leistungsverrin- gerung, die auf die Verwendung von Methanol oder Methanolenthaltenden Kraftstoffen zurückzuführen sind, werden nicht von der befristeten Hyundai-Garantie für das neue Fahrzeug abgedeckt. B010F01A-AST Fahren im Ausland Wird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssenfolgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich
Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist.
Page 15 of 270
1EIGENSCHAFTEN DES HYUNDAI
4EINFAHREN EINES NEUFAHRZEUGS

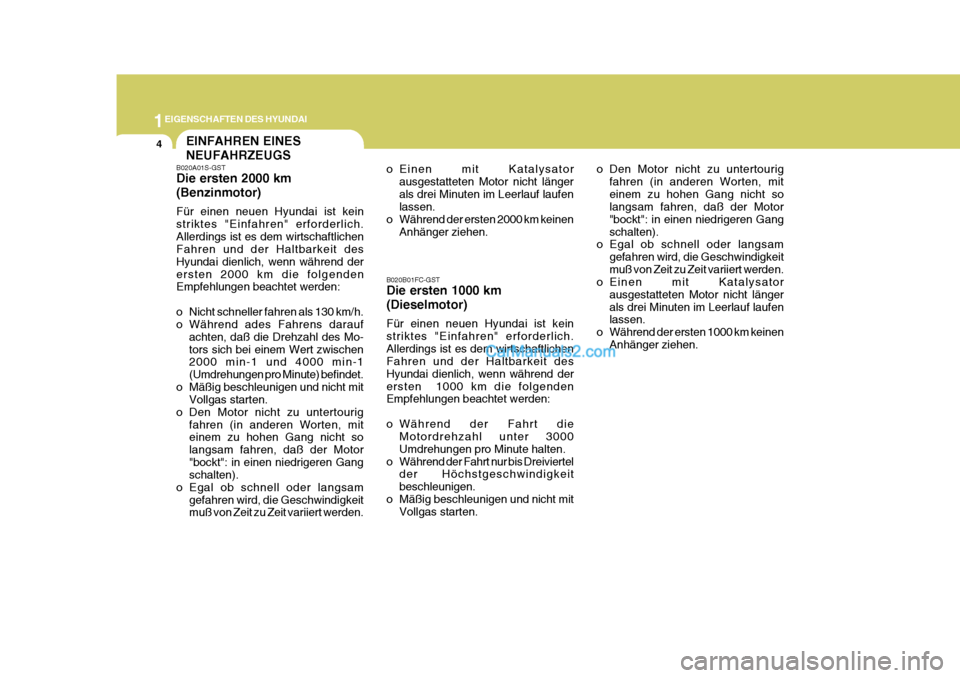

B020A01S-GST Die ersten 2000 km (Benzinmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich.Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während derersten 2000 km die folgenden Empfehlungen beachtet werden:
o Nicht schneller fahren als 130 km/h.
o Während ades Fahrens darauf
achten, daß die Drehzahl des Mo- tors sich bei einem Wert zwischen 2000 min-1 und 4000 min-1 (Umdrehungen pro Minute) befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor"bockt": in einen niedrigeren Gang schalten).
o Egal ob schnell oder langsam
gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden. B020B01FC-GST Die ersten 1000 km (Dieselmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich.Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während derersten 1000 km die folgenden Empfehlungen beachtet werden:
o Während der Fahrt die
Motordrehzahl unter 3000 Umdrehungen pro Minute halten.
o Während der Fahrt nur bis Dreiviertel der Höchstgeschwindigkeitbeschleunigen.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Einen mit Katalysator
ausgestatteten Motor nicht längerals drei Minuten im Leerlauf laufen lassen.
o Während der ersten 2000 km keinen
Anhänger ziehen. o Den Motor nicht zu untertourig
fahren (in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor "bockt": in einen niedrigeren Gangschalten).
o Egal ob schnell oder langsam
gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden.
o Einen mit Katalysator
ausgestatteten Motor nicht längerals drei Minuten im Leerlauf laufen lassen.
o Während der ersten 1000 km keinen Anhänger ziehen.
Page 16 of 270
1
EIGENSCHAFTEN DES HYUNDAI
5WEGFAHRSPERRE

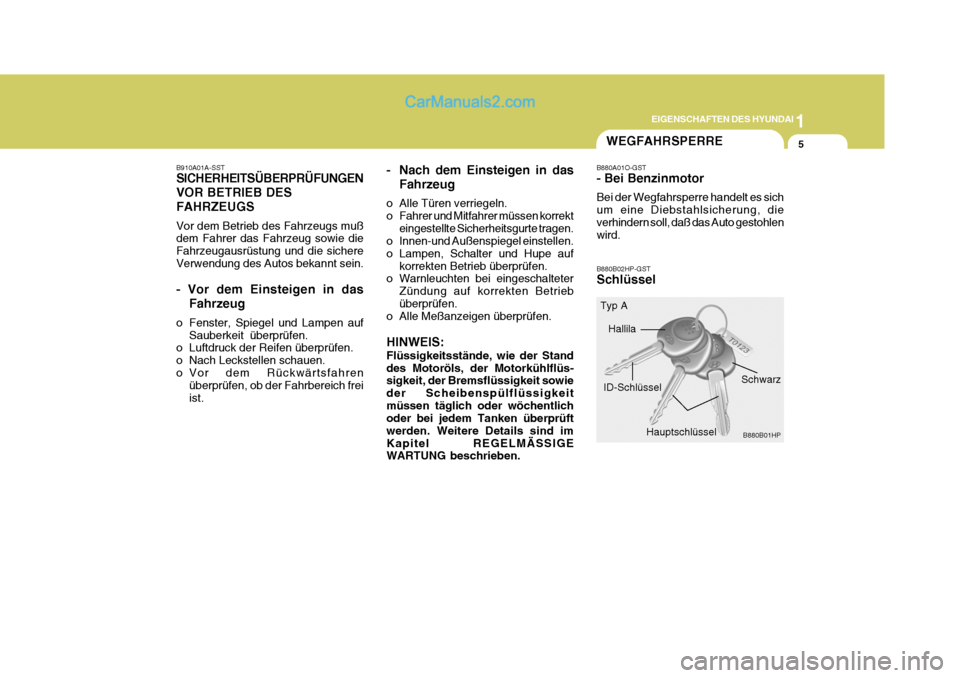

B910A01A-SST SICHERHEITSÜBERPRÜFUNGEN VOR BETRIEB DESFAHRZEUGS Vor dem Betrieb des Fahrzeugs muß dem Fahrer das Fahrzeug sowie die Fahrzeugausrüstung und die sichereVerwendung des Autos bekannt sein. - Vor dem Einsteigen in das Fahrzeug
o Fenster, Spiegel und Lampen auf Sauberkeit überprüfen.
o Luftdruck der Reifen überprüfen.
o Nach Leckstellen schauen.
o Vor dem Rückwärtsfahren überprüfen, ob der Fahrbereich freiist. - Nach dem Einsteigen in das
Fahrzeug
o Alle Türen verriegeln.
o Fahrer und Mitfahrer müssen korrekt eingestellte Sicherheitsgurte tragen.
o Innen-und Außenspiegel einstellen.
o Lampen, Schalter und Hupe auf
korrekten Betrieb überprüfen.
o Warnleuchten bei eingeschalteter
Zündung auf korrekten Betriebüberprüfen.
o Alle Meßanzeigen überprüfen. HINWEIS: Flüssigkeitsstände, wie der Stand des Motoröls, der Motorkühlflüs- sigkeit, der Bremsflüssigkeit sowie der Scheibenspülflüssigkeitmüssen täglich oder wöchentlich oder bei jedem Tanken überprüft werden. Weitere Details sind imKapitel REGELMÄSSIGE WARTUNG beschrieben. B880A01O-GST - Bei Benzinmotor Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, dieverhindern soll, daß das Auto gestohlen wird. B880B02HP-GST Schlüssel
B880B01HP
Schwarz
ID-Schlüssel Hallila
Typ A
Hauptschlüssel
Page 17 of 270
1EIGENSCHAFTEN DES HYUNDAI
6
!
!

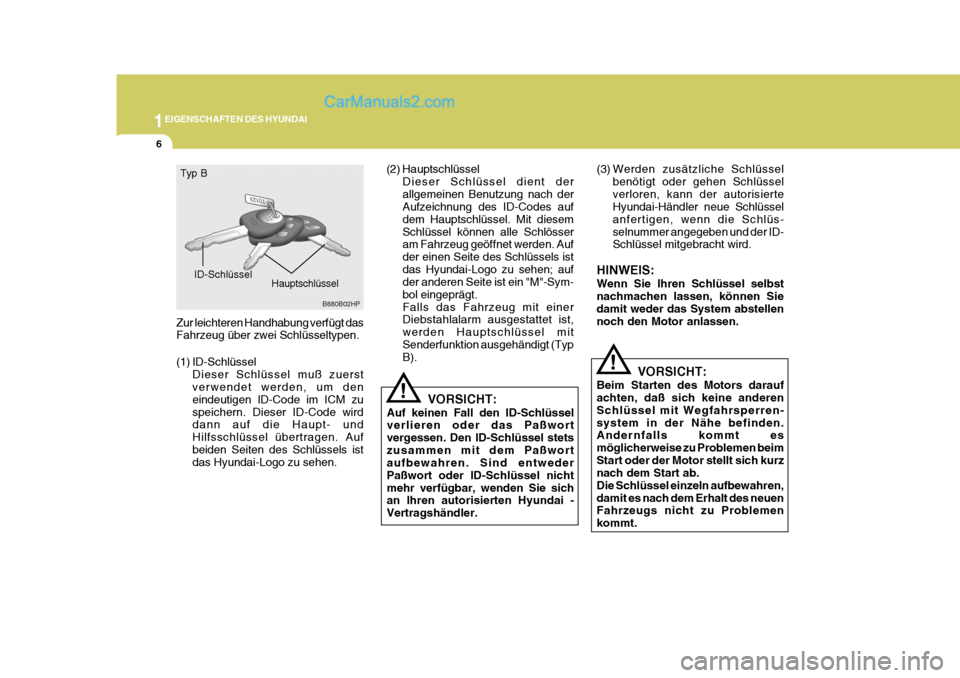

Zur leichteren Handhabung verfügt das Fahrzeug über zwei Schlüsseltypen.
(1) ID-Schlüssel
Dieser Schlüssel muß zuerst verwendet werden, um den eindeutigen ID-Code im ICM zuspeichern. Dieser ID-Code wird dann auf die Haupt- und Hilfsschlüssel übertragen. Aufbeiden Seiten des Schlüssels ist das Hyundai-Logo zu sehen.
ID-Schlüssel Hauptschlüssel
Typ B
B880B02HP(2) Hauptschlüssel
Dieser Schlüssel dient der allgemeinen Benutzung nach der Aufzeichnung des ID-Codes auf dem Hauptschlüssel. Mit diesemSchlüssel können alle Schlösser am Fahrzeug geöffnet werden. Auf der einen Seite des Schlüssels istdas Hyundai-Logo zu sehen; auf der anderen Seite ist ein "M"-Sym- bol eingeprägt.Falls das Fahrzeug mit einer Diebstahlalarm ausgestattet ist, werden Hauptschlüssel mitSenderfunktion ausgehändigt (Typ B).
VORSICHT:
Auf keinen Fall den ID-Schlüsselverlieren oder das Paßwort vergessen. Den ID-Schlüssel stetszusammen mit dem Paßwort aufbewahren. Sind entweder Paßwort oder ID-Schlüssel nichtmehr verfügbar, wenden Sie sich an Ihren autorisierten Hyundai - Vertragshändler. (3) Werden zusätzliche Schlüssel
benötigt oder gehen Schlüsselverloren, kann der autorisierte Hyundai-Händler neue Schlüssel anfertigen, wenn die Schlüs-selnummer angegeben und der ID- Schlüssel mitgebracht wird.
HINWEIS: Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Sie damit weder das System abstellen noch den Motor anlassen.
VORSICHT:
Beim Starten des Motors darauf achten, daß sich keine anderen Schlüssel mit Wegfahrsperren-system in der Nähe befinden. Andernfalls kommt es möglicherweise zu Problemen beimStart oder der Motor stellt sich kurz nach dem Start ab. Die Schlüssel einzeln aufbewahren,damit es nach dem Erhalt des neuen Fahrzeugs nicht zu Problemen kommt.
Page 18 of 270
1
EIGENSCHAFTEN DES HYUNDAI
7

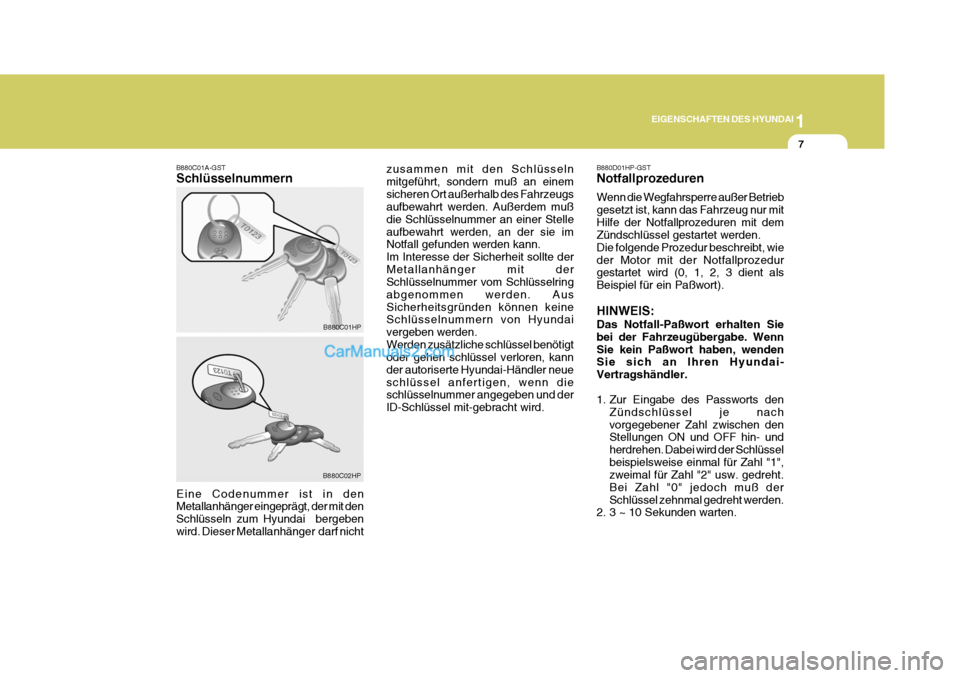

B880C01A-GST Schlüsselnummern
B880C01HP
B880C02HP
Eine Codenummer ist in den Metallanhänger eingeprägt, der mit den Schlüsseln zum Hyundai bergebenwird. Dieser Metallanhänger darf nicht zusammen mit den Schlüsselnmitgeführt, sondern muß an einemsicheren Ort außerhalb des Fahrzeugs aufbewahrt werden. Außerdem muß die Schlüsselnummer an einer Stelleaufbewahrt werden, an der sie im Notfall gefunden werden kann. Im Interesse der Sicherheit sollte derMetallanhänger mit der Schlüsselnummer vom Schlüsselring abgenommen werden. AusSicherheitsgründen können keine Schlüsselnummern von Hyundai vergeben werden.Werden zusätzliche schlüssel benötigt oder gehen schlüssel verloren, kann der autoriserte Hyundai-Händler neueschlüssel anfertigen, wenn die schlüsselnummer angegeben und der ID-Schlüssel mit-gebracht wird.
B880D01HP-GST Notfallprozeduren Wenn die Wegfahrsperre außer Betrieb gesetzt ist, kann das Fahrzeug nur mitHilfe der Notfallprozeduren mit dem Zündschlüssel gestartet werden. Die folgende Prozedur beschreibt, wieder Motor mit der Notfallprozedur gestartet wird (0, 1, 2, 3 dient als Beispiel für ein Paßwort). HINWEIS: Das Notfall-Paßwort erhalten Sie bei der Fahrzeugübergabe. WennSie kein Paßwort haben, wenden Sie sich an Ihren Hyundai- Vertragshändler.
1. Zur Eingabe des Passworts den
Zündschlüssel je nach vorgegebener Zahl zwischen den Stellungen ON und OFF hin- und herdrehen. Dabei wird der Schlüsselbeispielsweise einmal für Zahl "1", zweimal für Zahl "2" usw. gedreht. Bei Zahl "0" jedoch muß derSchlüssel zehnmal gedreht werden.
2. 3 ~ 10 Sekunden warten.
Page 19 of 270
1EIGENSCHAFTEN DES HYUNDAI
8
!

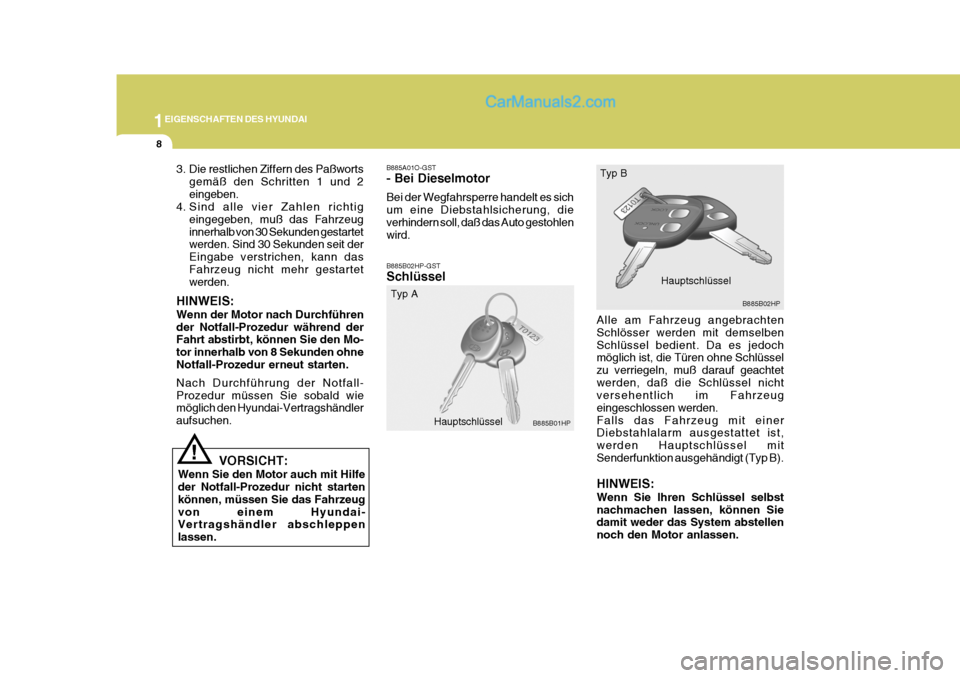

3. Die restlichen Ziffern des Paßworts
gemäß den Schritten 1 und 2 eingeben.
4. Sind alle vier Zahlen richtig
eingegeben, muß das Fahrzeuginnerhalb von 30 Sekunden gestartet werden. Sind 30 Sekunden seit der Eingabe verstrichen, kann dasFahrzeug nicht mehr gestartet werden.
HINWEIS: Wenn der Motor nach Durchführen der Notfall-Prozedur während der Fahrt abstirbt, können Sie den Mo- tor innerhalb von 8 Sekunden ohneNotfall-Prozedur erneut starten. Nach Durchführung der Notfall- Prozedur müssen Sie sobald wie möglich den Hyundai-Vertragshändler aufsuchen.
VORSICHT:
Wenn Sie den Motor auch mit Hilfe der Notfall-Prozedur nicht starten können, müssen Sie das Fahrzeugvon einem Hyundai- Vertragshändler abschleppen lassen. B885A01O-GST - Bei Dieselmotor Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, dieverhindern soll, daß das Auto gestohlen wird. B885B02HP-GST Schlüssel
Hauptschlüssel
B885B01HP B885B02HP
Typ A Typ B
Hauptschlüssel Alle am Fahrzeug angebrachten Schlösser werden mit demselbenSchlüssel bedient. Da es jedoch möglich ist, die Türen ohne Schlüssel zu verriegeln, muß darauf geachtetwerden, daß die Schlüssel nicht versehentlich im Fahrzeug eingeschlossen werden.Falls das Fahrzeug mit einer Diebstahlalarm ausgestattet ist, werden Hauptschlüssel mitSenderfunktion ausgehändigt (Typ B). HINWEIS: Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Sie damit weder das System abstellen noch den Motor anlassen.

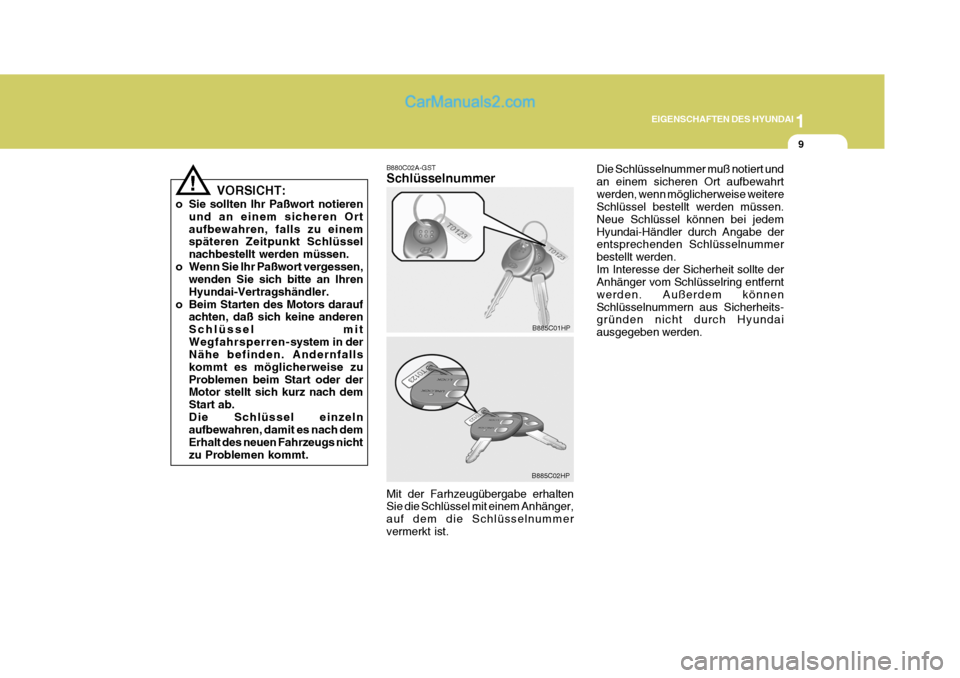

Page 20 of 270
1
EIGENSCHAFTEN DES HYUNDAI
9
!
VORSICHT:
o Sie sollten Ihr Paßwort notieren und an einem sicheren Ort aufbewahren, falls zu einem späteren Zeitpunkt Schlüssel nachbestellt werden müssen.
o Wenn Sie Ihr Paßwort vergessen, wenden Sie sich bitte an IhrenHyundai-Vertragshändler.
o Beim Starten des Motors darauf achten, daß sich keine anderenSchlüssel mitWegfahrsperren- system in der
Nähe befinden. Andernfallskommt es möglicherweise zuProblemen beim Start oder der Motor stellt sich kurz nach dem Start ab.Die Schlüssel einzeln aufbewahren, damit es nach dem Erhalt des neuen Fahrzeugs nichtzu Problemen kommt. B880C02A-GST Schlüsselnummer
B885C01HP
B885C02HP
Mit der Farhzeugübergabe erhalten Sie die Schlüssel mit einem Anhänger, auf dem die Schlüsselnummervermerkt ist. Die Schlüsselnummer muß notiert undan einem sicheren Ort aufbewahrtwerden, wenn möglicherweise weitere Schlüssel bestellt werden müssen. Neue Schlüssel können bei jedemHyundai-Händler durch Angabe der entsprechenden Schlüsselnummer bestellt werden.Im Interesse der Sicherheit sollte der Anhänger vom Schlüsselring entfernt werden. Außerdem könnenSchlüsselnummern aus Sicherheits- gründen nicht durch Hyundai ausgegeben werden.
