Hyundai Terracan 2005 Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI

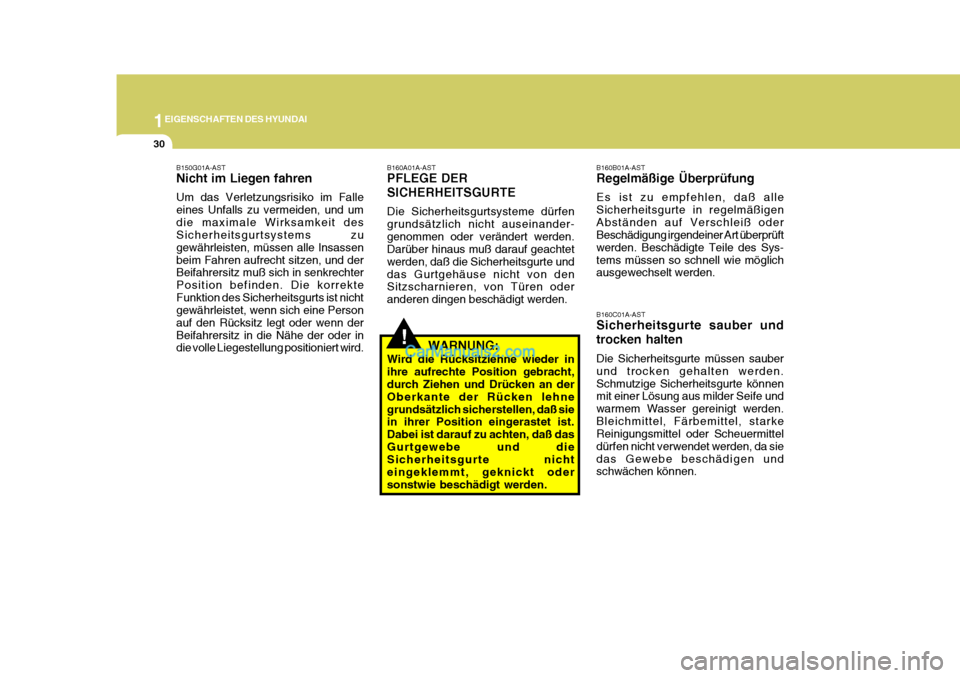

30
!
B150G01A-AST Nicht im Liegen fahren Um das Verletzungsrisiko im Falle eines Unfalls zu vermeiden, und umdie maximale Wirksamkeit des Sicherheitsgurtsystems zu gewährleisten, müssen alle Insassenbeim Fahren aufrecht sitzen, und der Beifahrersitz muß sich in senkrechter Position befinden. Die korrekteFunktion des Sicherheitsgurts ist nicht gewährleistet, wenn sich eine Person auf den Rücksitz legt oder wenn derBeifahrersitz in die Nähe der oder in die volle Liegestellung positioniert wird. B160A01A-AST PFLEGE DER SICHERHEITSGURTE Die Sicherheitsgurtsysteme dürfen grundsätzlich nicht auseinander-genommen oder verändert werden. Darüber hinaus muß darauf geachtet werden, daß die Sicherheitsgurte unddas Gurtgehäuse nicht von den Sitzscharnieren, von Türen oder anderen dingen beschädigt werden.
WARNUNG:
Wird die Rücksitzlehne wieder inihre aufrechte Position gebracht, durch Ziehen und Drücken an der Oberkante der Rücken lehnegrundsätzlich sicherstellen, daß sie in ihrer Position eingerastet ist. Dabei ist darauf zu achten, daß dasGurtgewebe und die Sicherheitsgurte nicht eingeklemmt, geknickt odersonstwie beschädigt werden. B160B01A-AST Regelmäßige Überprüfung Es ist zu empfehlen, daß alle Sicherheitsgurte in regelmäßigenAbständen auf Verschleiß oder Beschädigung irgendeiner Art überprüft werden. Beschädigte Teile des Sys-tems müssen so schnell wie möglich ausgewechselt werden. B160C01A-AST Sicherheitsgurte sauber und trocken halten Die Sicherheitsgurte müssen sauber und trocken gehalten werden.Schmutzige Sicherheitsgurte können mit einer Lösung aus milder Seife und warmem Wasser gereinigt werden.Bleichmittel, Färbemittel, starke Reinigungsmittel oder Scheuermittel dürfen nicht verwendet werden, da siedas Gewebe beschädigen und schwächen können.

1
EIGENSCHAFTEN DES HYUNDAI

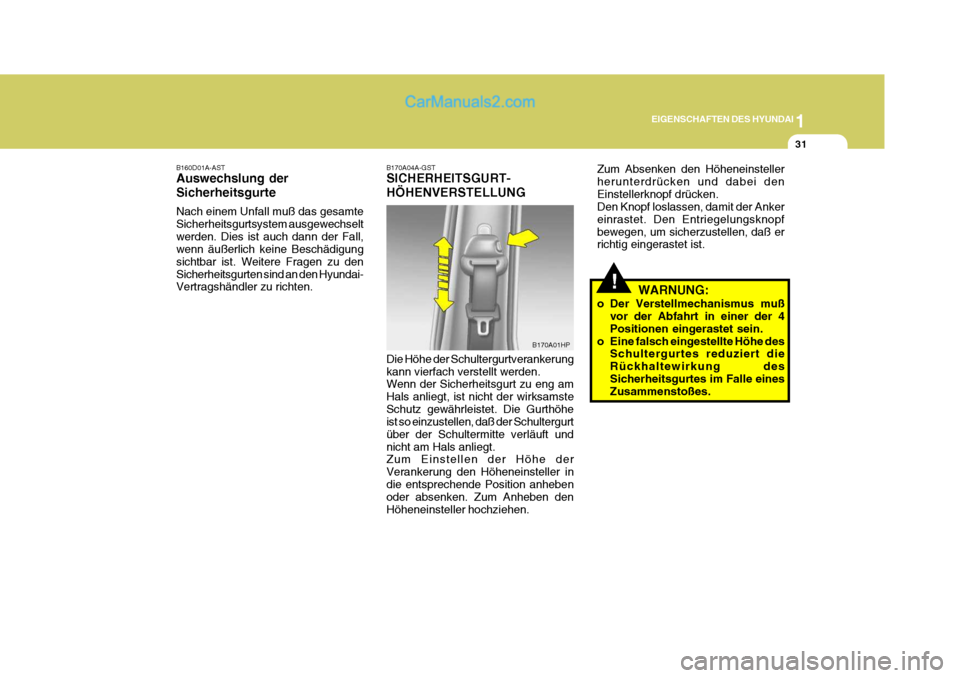

31
!
B160D01A-AST Auswechslung der Sicherheitsgurte Nach einem Unfall muß das gesamte Sicherheitsgurtsystem ausgewechseltwerden. Dies ist auch dann der Fall, wenn äußerlich keine Beschädigung sichtbar ist. Weitere Fragen zu denSicherheitsgurten sind an den Hyundai- Vertragshändler zu richten.B170A04A-GST SICHERHEITSGURT- HÖHENVERSTELLUNG Die Höhe der Schultergurtverankerung kann vierfach verstellt werden. Wenn der Sicherheitsgurt zu eng am Hals anliegt, ist nicht der wirksamsteSchutz gewährleistet. Die Gurthöhe ist so einzustellen, daß der Schultergurt über der Schultermitte verläuft undnicht am Hals anliegt. Zum Einstellen der Höhe der Verankerung den Höheneinsteller indie entsprechende Position anheben oder absenken. Zum Anheben den Höheneinsteller hochziehen. B170A01HPZum Absenken den Höheneinstellerherunterdrücken und dabei denEinstellerknopf drücken. Den Knopf loslassen, damit der Anker einrastet. Den Entriegelungsknopfbewegen, um sicherzustellen, daß er richtig eingerastet ist.
WARNUNG:
o Der Verstellmechanismus muß vor der Abfahrt in einer der 4 Positionen eingerastet sein.
o Eine falsch eingestellte Höhe des Schultergurtes reduziert dieRückhaltewirkung desSicherheitsgurtes im Falle eines Zusammenstoßes.

1EIGENSCHAFTEN DES HYUNDAI

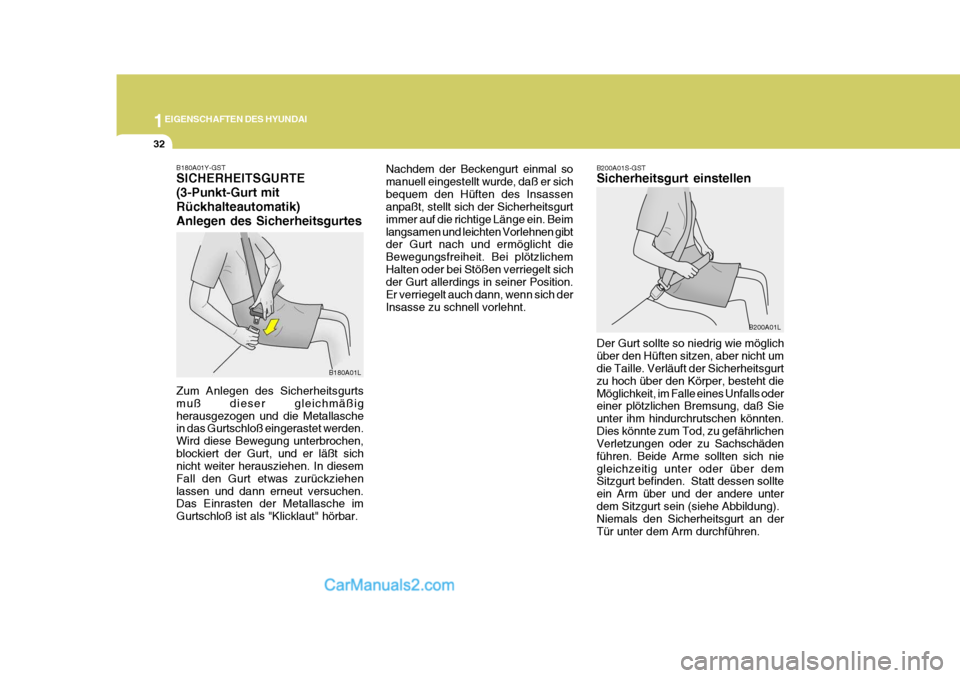

32
Nachdem der Beckengurt einmal so manuell eingestellt wurde, daß er sichbequem den Hüften des Insassen anpaßt, stellt sich der Sicherheitsgurt immer auf die richtige Länge ein. Beimlangsamen und leichten Vorlehnen gibt der Gurt nach und ermöglicht die Bewegungsfreiheit. Bei plötzlichemHalten oder bei Stößen verriegelt sich der Gurt allerdings in seiner Position. Er verriegelt auch dann, wenn sich derInsasse zu schnell vorlehnt.
B180A01Y-GST SICHERHEITSGURTE (3-Punkt-Gurt mitRückhalteautomatik)Anlegen des Sicherheitsgurtes Zum Anlegen des Sicherheitsgurts muß dieser gleichmäßigherausgezogen und die Metallasche in das Gurtschloß eingerastet werden. Wird diese Bewegung unterbrochen,blockiert der Gurt, und er läßt sich nicht weiter herausziehen. In diesem Fall den Gurt etwas zurückziehenlassen und dann erneut versuchen. Das Einrasten der Metallasche im Gurtschloß ist als "Klicklaut" hörbar. B180A01L B200A01S-GST Sicherheitsgurt einstellen Der Gurt sollte so niedrig wie möglich über den Hüften sitzen, aber nicht um die Taille. Verläuft der Sicherheitsgurt zu hoch über den Körper, besteht dieMöglichkeit, im Falle eines Unfalls oder einer plötzlichen Bremsung, daß Sie unter ihm hindurchrutschen könnten.Dies könnte zum Tod, zu gefährlichen Verletzungen oder zu Sachschäden führen. Beide Arme sollten sich niegleichzeitig unter oder über dem Sitzgurt befinden. Statt dessen sollte ein Arm über und der andere unterdem Sitzgurt sein (siehe Abbildung). Niemals den Sicherheitsgurt an der Tür unter dem Arm durchführen.
B200A01L

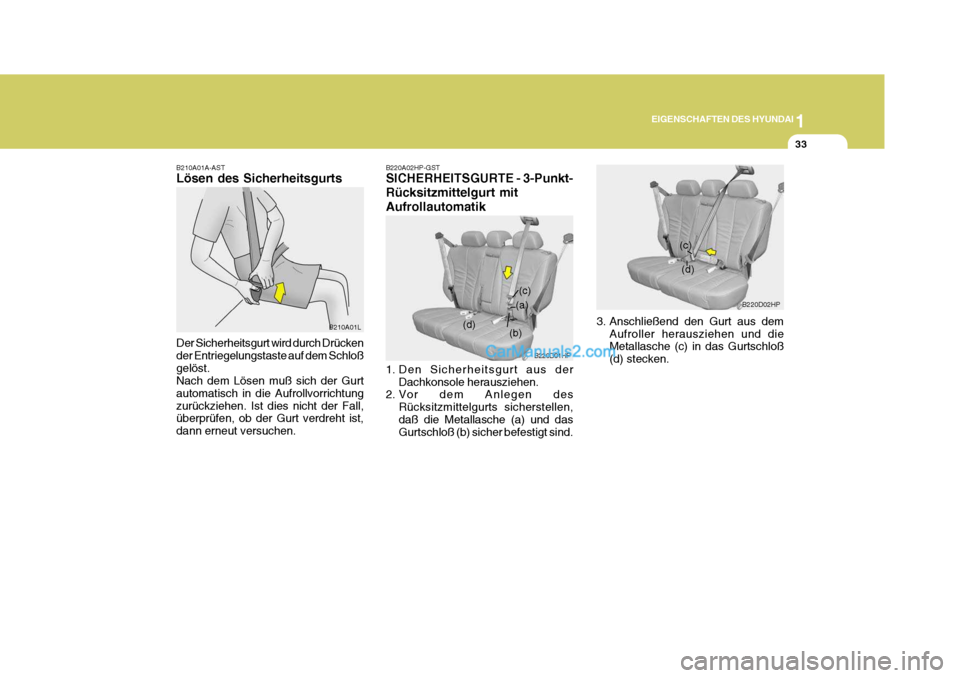

1
EIGENSCHAFTEN DES HYUNDAI
33
B210A01L
B210A01A-AST Lösen des Sicherheitsgurts Der Sicherheitsgurt wird durch Drücken der Entriegelungstaste auf dem Schloßgelöst. Nach dem Lösen muß sich der Gurt automatisch in die Aufrollvorrichtungzurückziehen. Ist dies nicht der Fall, überprüfen, ob der Gurt verdreht ist, dann erneut versuchen.
B220A02HP-GST SICHERHEITSGURTE - 3-Punkt- Rücksitzmittelgurt mitAufrollautomatik
1. Den Sicherheitsgurt aus der
Dachkonsole herausziehen.
2. Vor dem Anlegen des
Rücksitzmittelgurts sicherstellen, daß die Metallasche (a) und das Gurtschloß (b) sicher befestigt sind. B220D01HP
(a)
(b) (c)
(d)
3. Anschließend den Gurt aus dem Aufroller herausziehen und die Metallasche (c) in das Gurtschloß (d) stecken. B220D02HP
(c)
(d)

1EIGENSCHAFTEN DES HYUNDAI

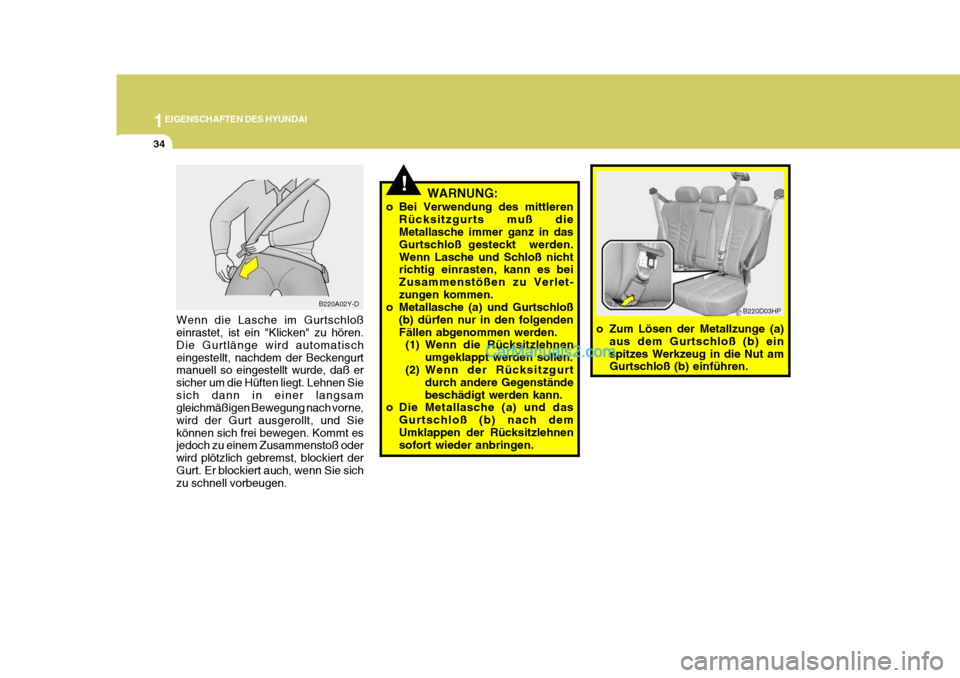

34
!WARNUNG:
o Bei Verwendung des mittleren Rücksitzgurts muß die Metallasche immer ganz in das Gurtschloß gesteckt werden.Wenn Lasche und Schloß nicht richtig einrasten, kann es bei Zusammenstößen zu Verlet-zungen kommen.
o Metallasche (a) und Gurtschloß
(b) dürfen nur in den folgendenFällen abgenommen werden.(1) Wenn die Rücksitzlehnen
umgeklappt werden sollen.
(2) Wenn der Rücksitzgurt
durch andere Gegenständebeschädigt werden kann.
o Die Metallasche (a) und das
Gurtschloß (b) nach demUmklappen der Rücksitzlehnen sofort wieder anbringen. o Zum Lösen der Metallzunge (a)
aus dem Gurtschloß (b) ein spitzes Werkzeug in die Nut am Gurtschloß (b) einführen. B220D03HP
Wenn die Lasche im Gurtschloß einrastet, ist ein "Klicken" zu hören. Die Gurtlänge wird automatischeingestellt, nachdem der Beckengurt manuell so eingestellt wurde, daß er sicher um die Hüften liegt. Lehnen Siesich dann in einer langsam gleichmäßigen Bewegung nach vorne, wird der Gurt ausgerollt, und Siekönnen sich frei bewegen. Kommt es jedoch zu einem Zusammenstoß oder wird plötzlich gebremst, blockiert derGurt. Er blockiert auch, wenn Sie sich zu schnell vorbeugen. B220A02Y-D

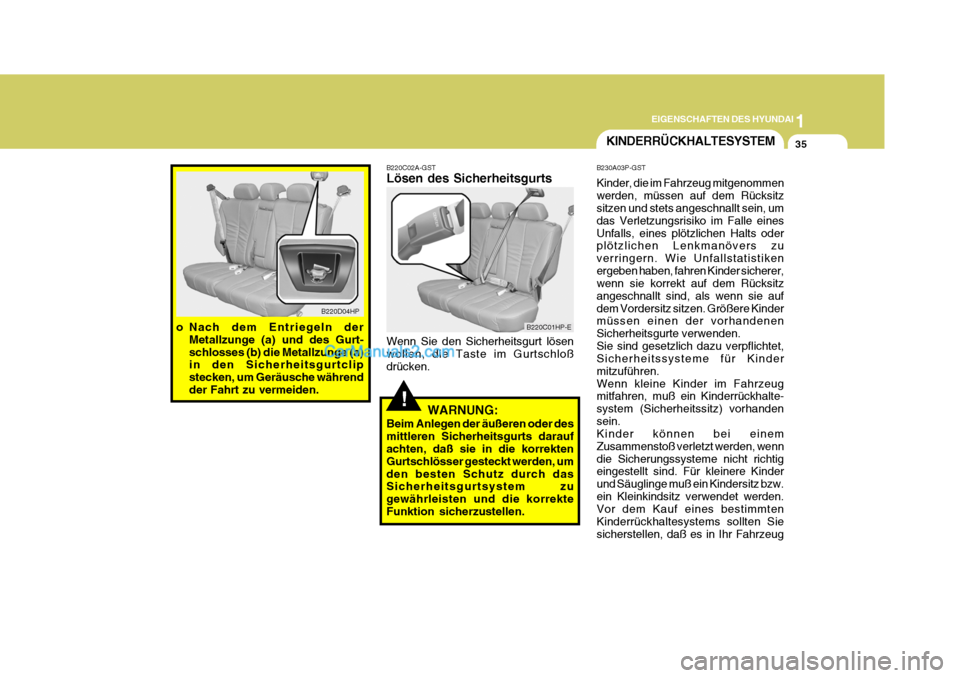

1
EIGENSCHAFTEN DES HYUNDAI
35
!
B220D04HP
o Nach dem Entriegeln der Metallzunge (a) und des Gurt- schlosses (b) die Metallzunge (a) in den Sicherheitsgurtclip stecken, um Geräusche währendder Fahrt zu vermeiden.
B220C02A-GST Lösen des Sicherheitsgurts Wenn Sie den Sicherheitsgurt lösen wollen, die Taste im Gurtschloß drücken. B220C01HP-E
WARNUNG:
Beim Anlegen der äußeren oder desmittleren Sicherheitsgurts darauf achten, daß sie in die korrekten Gurtschlösser gesteckt werden, umden besten Schutz durch das Sicherheitsgurtsystem zu gewährleisten und die korrekteFunktion sicherzustellen.
KINDERRÃœCKHALTESYSTEM
B230A03P-GST Kinder, die im Fahrzeug mitgenommen werden, müssen auf dem Rücksitz sitzen und stets angeschnallt sein, um das Verletzungsrisiko im Falle einesUnfalls, eines plötzlichen Halts oder plötzlichen Lenkmanövers zu verringern. Wie Unfallstatistikenergeben haben, fahren Kinder sicherer, wenn sie korrekt auf dem Rücksitz angeschnallt sind, als wenn sie aufdem Vordersitz sitzen. Größere Kinder müssen einen der vorhandenen Sicherheitsgurte verwenden.Sie sind gesetzlich dazu verpflichtet, Sicherheitssysteme für Kinder mitzuführen.Wenn kleine Kinder im Fahrzeug mitfahren, muß ein Kinderrückhalte- system (Sicherheitssitz) vorhandensein. Kinder können bei einem Zusammenstoß verletzt werden, wenndie Sicherungssysteme nicht richtig eingestellt sind. Für kleinere Kinder und Säuglinge muß ein Kindersitz bzw.ein Kleinkindsitz verwendet werden. Vor dem Kauf eines bestimmten Kinderrückhaltesystems sollten Siesicherstellen, daß es in Ihr Fahrzeug

1EIGENSCHAFTEN DES HYUNDAI

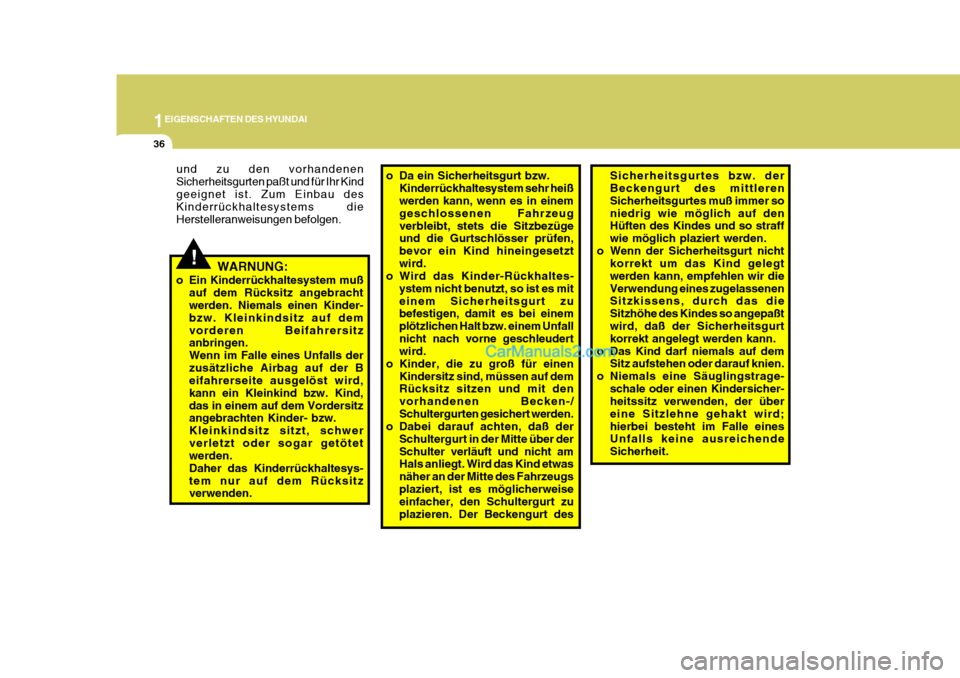

36
!
Sicherheitsgurtes bzw. der Beckengurt des mittleren Sicherheitsgurtes muß immer soniedrig wie möglich auf den Hüften des Kindes und so straff wie möglich plaziert werden.
o Wenn der Sicherheitsgurt nicht korrekt um das Kind gelegtwerden kann, empfehlen wir dieVerwendung eines zugelassenen Sitzkissens, durch das die Sitzhöhe des Kindes so angepaßtwird, daß der Sicherheitsgurt korrekt angelegt werden kann.
o Das Kind darf niemals auf dem Sitz aufstehen oder darauf knien.
o Niemals eine Säuglingstrage-
schale oder einen Kindersicher-heitssitz verwenden, der über eine Sitzlehne gehakt wird;hierbei besteht im Falle eines Unfalls keine ausreichende Sicherheit.
o Da ein Sicherheitsgurt bzw.
Kinderrückhaltesystem sehr heiß werden kann, wenn es in einem geschlossenen Fahrzeugverbleibt, stets die Sitzbezüge und die Gurtschlösser prüfen, bevor ein Kind hineingesetztwird.
o Wird das Kinder-Rückhaltes-
ystem nicht benutzt, so ist es miteinem Sicherheitsgurt zu befestigen, damit es bei einem plötzlichen Halt bzw. einem Unfallnicht nach vorne geschleudert wird.
o Kinder, die zu groß für einen
Kindersitz sind, müssen auf demRücksitz sitzen und mit den vorhandenen Becken-/Schultergurten gesichert werden.
o Dabei darauf achten, daß der
Schultergurt in der Mitte über derSchulter verläuft und nicht am Hals anliegt. Wird das Kind etwas näher an der Mitte des Fahrzeugsplaziert, ist es möglicherweise einfacher, den Schultergurt zu plazieren. Der Beckengurt des
WARNUNG:
o Ein Kinderrückhaltesystem muß auf dem Rücksitz angebracht werden. Niemals einen Kinder- bzw. Kleinkindsitz auf demvorderen Beifahrersitz anbringen. Wenn im Falle eines Unfalls derzusätzliche Airbag auf der B eifahrerseite ausgelöst wird, kann ein Kleinkind bzw. Kind,das in einem auf dem Vordersitz angebrachten Kinder- bzw. Kleinkindsitz sitzt, schwerverletzt oder sogar getötet werden. Daher das Kinderrückhaltesys-tem nur auf dem Rücksitz verwenden.
und zu den vorhandenen Sicherheitsgurten paßt und für Ihr Kindgeeignet ist. Zum Einbau des Kinderrückhaltesystems die Herstelleranweisungen befolgen.

1
EIGENSCHAFTEN DES HYUNDAI

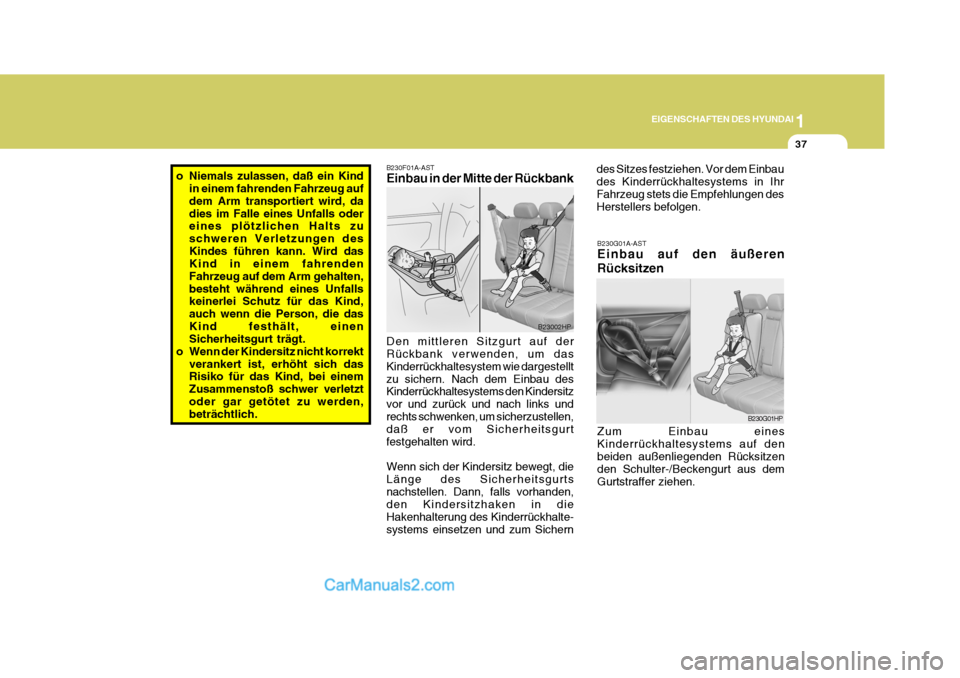

37
B230F01A-AST Einbau in der Mitte der Rückbank
B23002HPo Niemals zulassen, daß ein Kindin einem fahrenden Fahrzeug auf dem Arm transportiert wird, dadies im Falle eines Unfalls oder eines plötzlichen Halts zu schweren Verletzungen desKindes führen kann. Wird das Kind in einem fahrenden Fahrzeug auf dem Arm gehalten,besteht während eines Unfalls keinerlei Schutz für das Kind, auch wenn die Person, die dasKind festhält, einen Sicherheitsgurt trägt.
o Wenn der Kindersitz nicht korrekt verankert ist, erhöht sich dasRisiko für das Kind, bei einem Zusammenstoß schwer verletztoder gar getötet zu werden, beträchtlich. Den mittleren Sitzgurt auf derRückbank verwenden, um das Kinderrückhaltesystem wie dargestelltzu sichern. Nach dem Einbau des Kinderrückhaltesystems den Kindersitz vor und zurück und nach links undrechts schwenken, um sicherzustellen, daß er vom Sicherheitsgurt festgehalten wird. Wenn sich der Kindersitz bewegt, die Länge des Sicherheitsgurtsnachstellen. Dann, falls vorhanden, den Kindersitzhaken in die Hakenhalterung des Kinderrückhalte-systems einsetzen und zum Sichern des Sitzes festziehen. Vor dem Einbaudes Kinderrückhaltesystems in IhrFahrzeug stets die Empfehlungen des Herstellers befolgen.
B230G01A-AST Einbau auf den äußeren Rücksitzen Zum Einbau eines Kinderrückhaltesystems auf denbeiden außenliegenden Rücksitzen den Schulter-/Beckengurt aus dem Gurtstraffer ziehen.
B230G01HP

1EIGENSCHAFTEN DES HYUNDAI

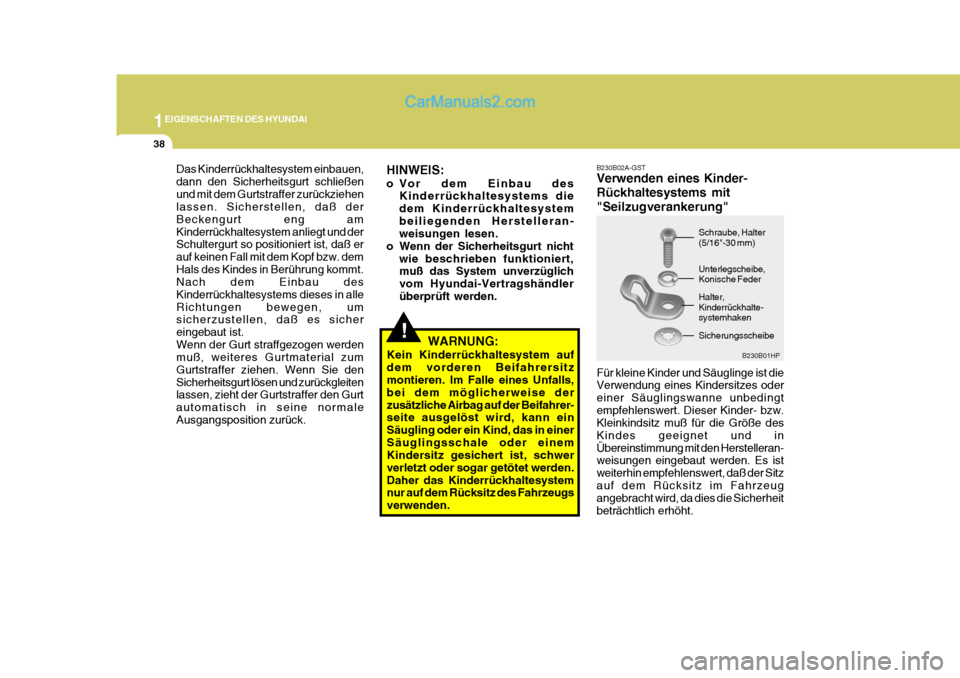

38
!
B230B02A-GST Verwenden eines Kinder- Rückhaltesystems mit"Seilzugverankerung" Für kleine Kinder und Säuglinge ist die Verwendung eines Kindersitzes oder einer Säuglingswanne unbedingtempfehlenswert. Dieser Kinder- bzw. Kleinkindsitz muß für die Größe des Kindes geeignet und inÜbereinstimmung mit den Herstelleran- weisungen eingebaut werden. Es ist weiterhin empfehlenswert, daß der Sitzauf dem Rücksitz im Fahrzeug angebracht wird, da dies die Sicherheit beträchtlich erhöht. B230B01HP
Schraube, Halter (5/16"-30 mm) Unterlegscheibe, Konische Feder Halter, Kinderrückhalte-systemhaken
Das Kinderrückhaltesystem einbauen, dann den Sicherheitsgurt schließenund mit dem Gurtstraffer zurückziehen lassen. Sicherstellen, daß der Beckengurt eng amKinderrückhaltesystem anliegt und der Schultergurt so positioniert ist, daß er auf keinen Fall mit dem Kopf bzw. demHals des Kindes in Berührung kommt. Nach dem Einbau des Kinderrückhaltesystems dieses in alleRichtungen bewegen, um sicherzustellen, daß es sicher eingebaut ist.Wenn der Gurt straffgezogen werden muß, weiteres Gurtmaterial zum Gurtstraffer ziehen. Wenn Sie denSicherheitsgurt lösen und zurückgleiten lassen, zieht der Gurtstraffer den Gurt automatisch in seine normaleAusgangsposition zurück.
WARNUNG:
Kein Kinderrückhaltesystem aufdem vorderen Beifahrersitz montieren. Im Falle eines Unfalls, bei dem möglicherweise derzusätzliche Airbag auf der Beifahrer- seite ausgelöst wird, kann ein Säugling oder ein Kind, das in einerSäuglingsschale oder einem Kindersitz gesichert ist, schwer verletzt oder sogar getötet werden.Daher das Kinderrückhaltesystem nur auf dem Rücksitz des Fahrzeugs verwenden.
HINWEIS:
o Vor dem Einbau des
Kinderrückhaltesystems die dem Kinderrückhaltesystembeiliegenden Herstelleran- weisungen lesen.
o Wenn der Sicherheitsgurt nicht wie beschrieben funktioniert,muß das System unverzüglich vom Hyundai-Vertragshändlerüberprüft werden.
Sicherungsscheibe

1
EIGENSCHAFTEN DES HYUNDAI

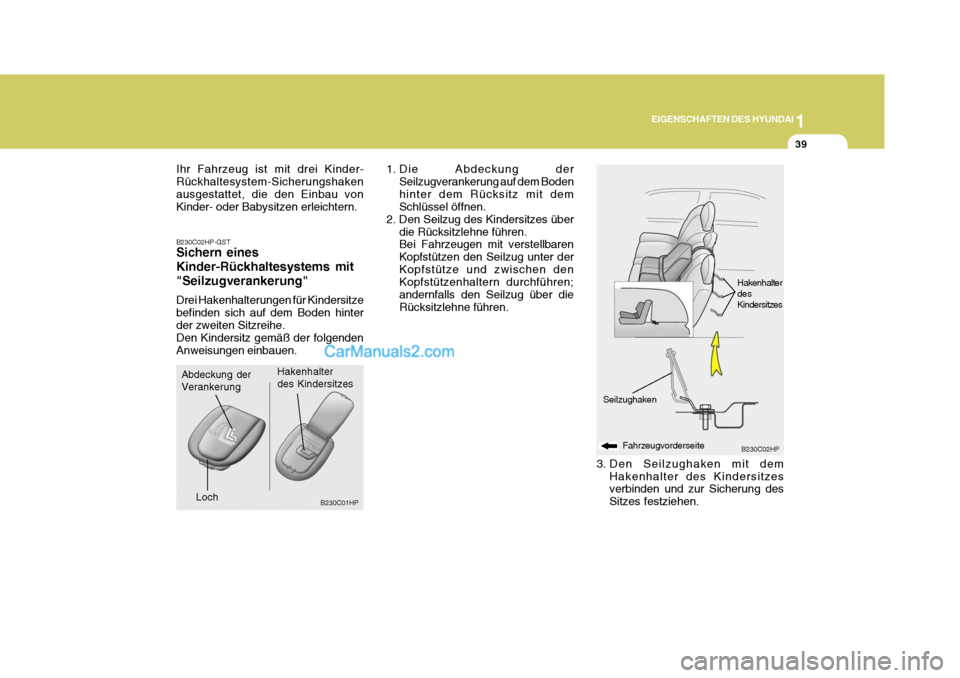

39
B230C02HP-GST Sichern eines Kinder-Rückhaltesystems mit"Seilzugverankerung" Drei Hakenhalterungen für Kindersitze befinden sich auf dem Boden hinter der zweiten Sitzreihe. Den Kindersitz gemäß der folgendenAnweisungen einbauen. 1. Die Abdeckung der
Seilzugverankerung auf dem Bodenhinter dem Rücksitz mit dem Schlüssel öffnen.
2. Den Seilzug des Kindersitzes über die Rücksitzlehne führen.Bei Fahrzeugen mit verstellbaren Kopfstützen den Seilzug unter derKopfstütze und zwischen den Kopfstützenhaltern durchführen; andernfalls den Seilzug über dieRücksitzlehne führen.
B230C01HP
Abdeckung der Verankerung
Hakenhalterdes Kindersitzes
Ihr Fahrzeug ist mit drei Kinder- Rückhaltesystem-Sicherungshakenausgestattet, die den Einbau von Kinder- oder Babysitzen erleichtern.
Loch
B230C02HP
3. Den Seilzughaken mit dem Hakenhalter des Kindersitzes verbinden und zur Sicherung des Sitzes festziehen. Fahrzeugvorderseite
Hakenhalter desKindersitzes
Seilzughaken
