Hyundai Tucson 2019 Manual del propietario (in Spanish)

3-173
Características convenientes de su vehículo
3
Selección de modo
Nivel desempañado (A, D)
La mayor parte del aire se dirige
hacia el parabrisas.
Nivel de cara (B, D, F)
El chorro de aire se dirige hacia la
cara y la parte superior del cuerpo.
Además, se pueden orientar las
salidas a fin de dirigir el aire que se
descarga por ellas.
Nivel de piso (A, C, D, E, F)
La mayor parte del aire se dirige
hacia el suelo.
Puede seleccionar los modos 2~3 al
mismo tiempo.
- Modo cara ( ) + suelo ( )
- Modo cara ( ) + desempañador()
- Modo suelo ( ) + desempañador ( )
- Modo cara ( ) + suelo ( ) + desempañador ( )
(opcional)
(opcional)
OTLE048173
El botón de selección de modo controla la dirección del flujo de aire en el
sistema de ventilación.
TLe Euro spain 3b(122-).qxp 07.05.2018 20:11 Page 173

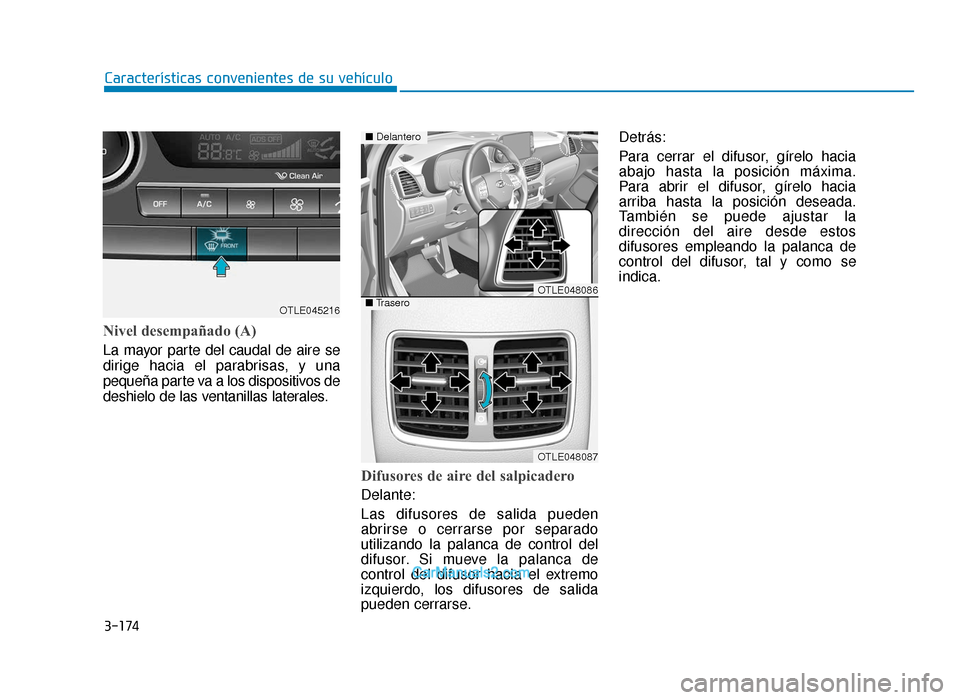

3-174
Características convenientes de su vehículo
Nivel desempañado (A)
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una
pequeña parte va a los dispositivos de
deshielo de las ventanillas laterales.
Difusores de aire del salpicadero
Delante:
Las difusores de salida pueden
abrirse o cerrarse por separado
utilizando la palanca de control del
difusor. Si mueve la palanca de
control del difusor hacia el extremo
izquierdo, los difusores de salida
pueden cerrarse.Detrás:
Para cerrar el difusor, gírelo hacia
abajo hasta la posición máxima.
Para abrir el difusor, gírelo hacia
arriba hasta la posición deseada.
También se puede ajustar la
dirección del aire desde estos
difusores empleando la palanca de
control del difusor, tal y como se
indica.
OTLE045216
OTLE048086
OTLE048087
â–
Delantero
â– Trasero
TLe Euro spain 3b(122-).qxp 07.05.2018 20:12 Page 174

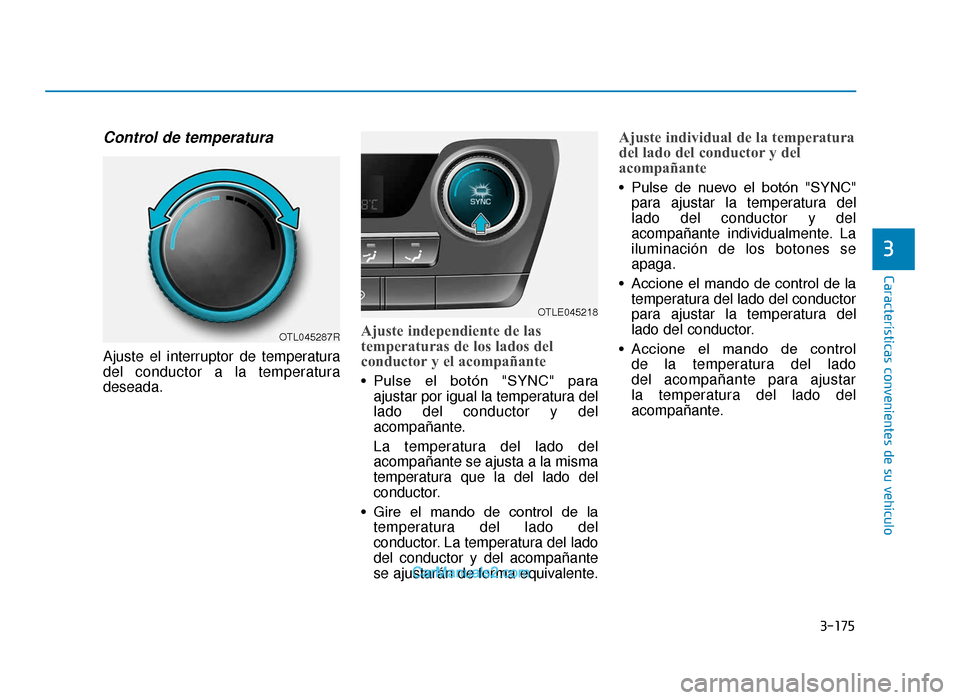

3-175
Características convenientes de su vehículo
3
Control de temperatura
Ajuste el interruptor de temperatura
del conductor a la temperatura
deseada.
Ajuste independiente de las
temperaturas de los lados del
conductor y el acompañante
• Pulse el botón "SYNC" paraajustar por igual la temperatura del
lado del conductor y del
acompañante.
La temperatura del lado del
acompañante se ajusta a la misma
temperatura que la del lado del
conductor.
• Gire el mando de control de la temperatura del lado del
conductor. La temperatura del lado
del conductor y del acompañante
se ajustarán de forma equivalente.
Ajuste individual de la temperatura
del lado del conductor y del
acompañante
• Pulse de nuevo el botón "SYNC"para ajustar la temperatura del
lado del conductor y del
acompañante individualmente. La
iluminación de los botones se
apaga.
• Accione el mando de control de la temperatura del lado del conductor
para ajustar la temperatura del
lado del conductor.
• Accione el mando de control de la temperatura del lado
del acompañante para ajustar
la temperatura del lado del
acompañante.
OTL045287R
OTLE045218
TLe Euro spain 3b(122-).qxp 07.05.2018 20:12 Page 175

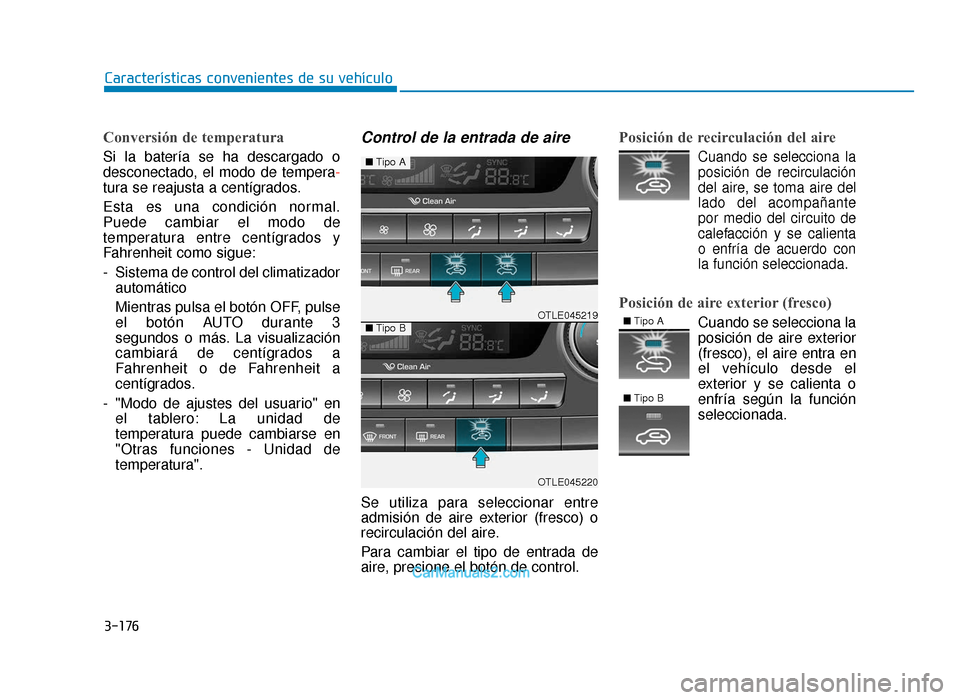

3-176
Características convenientes de su vehículo
Conversión de temperatura
Si la batería se ha descargado o
desconectado, el modo de tempera-
tura se reajusta a centígrados.
Esta es una condición normal.
Puede cambiar el modo de
temperatura entre centígrados y
Fahrenheit como sigue:
- Sistema de control del climatizador automático
Mientras pulsa el botón OFF, pulse
el botón AUTO durante 3
segundos o más. La visualización
cambiará de centígrados a
Fahrenheit o de Fahrenheit a
centígrados.
- "Modo de ajustes del usuario" en el tablero: La unidad de
temperatura puede cambiarse en
"Otras funciones - Unidad de
temperatura".
Control de la entrada de aire
Se utiliza para seleccionar entre
admisión de aire exterior (fresco) o
recirculación del aire.
Para cambiar el tipo de entrada de
aire, presione el botón de control.
Posición de recirculación del aire
Cuando se selecciona laposición de recirculación
del aire, se toma aire del
lado del acompañante
por medio del circuito de
calefacción y se calienta
o enfría de acuerdo con
la función seleccionada.
Posición de aire exterior (fresco)
Cuando se selecciona la
posición de aire exterior
(fresco), el aire entra en
el vehículo desde el
exterior y se calienta o
enfría según la función
seleccionada.OTLE045219
OTLE045220
â–  Tipo A
â– Tipo Bâ– Tipo A
â–  Tipo B
TLe Euro spain 3b(122-).qxp 07.05.2018 20:12 Page 176

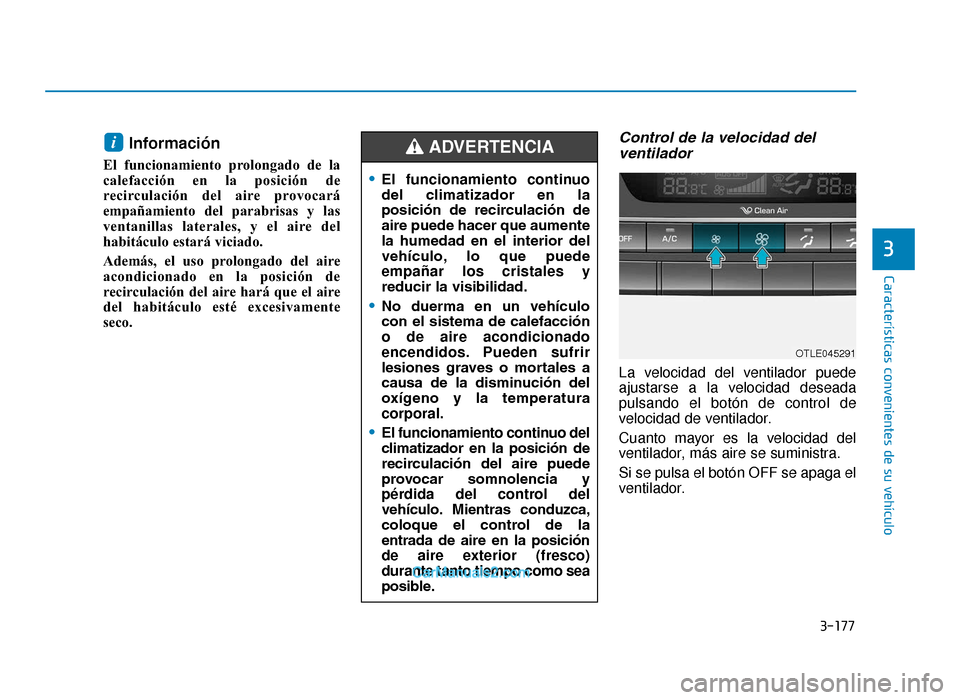

3-177
Características convenientes de su vehículo
3
Información
El funcionamiento prolongado de la
calefacción en la posición de
recirculación del aire provocará
empañamiento del parabrisas y las
ventanillas laterales, y el aire del
habitáculo estará viciado.
Además, el uso prolongado del aire
acondicionado en la posición de
recirculación del aire hará que el aire
del habitáculo esté excesivamente
seco.
Control de la velocidad delventilador
La velocidad del ventilador puede
ajustarse a la velocidad deseada
pulsando el botón de control de
velocidad de ventilador.
Cuanto mayor es la velocidad del
ventilador, más aire se suministra.
Si se pulsa el botón OFF se apaga el
ventilador.
i
•El funcionamiento continuo
del climatizador en la
posición de recirculación de
aire puede hacer que aumente
la humedad en el interior del
vehículo, lo que puede
empañar los cristales y
reducir la visibilidad.
•No duerma en un vehículo
con el sistema de calefacción
o de aire acondicionado
encendidos. Pueden sufrir
lesiones graves o mortales a
causa de la disminución del
oxígeno y la temperatura
corporal.
•El funcionamiento continuo del
climatizador en la posición de
recirculación del aire puede
provocar somnolencia y
pérdida del control del
vehículo. Mientras conduzca,
coloque el control de la
entrada de aire en la posición
de aire exterior (fresco)
durante tanto tiempo como sea
posible.
ADVERTENCIA
OTLE045291
TLe Euro spain 3b(122-).qxp 07.05.2018 20:12 Page 177

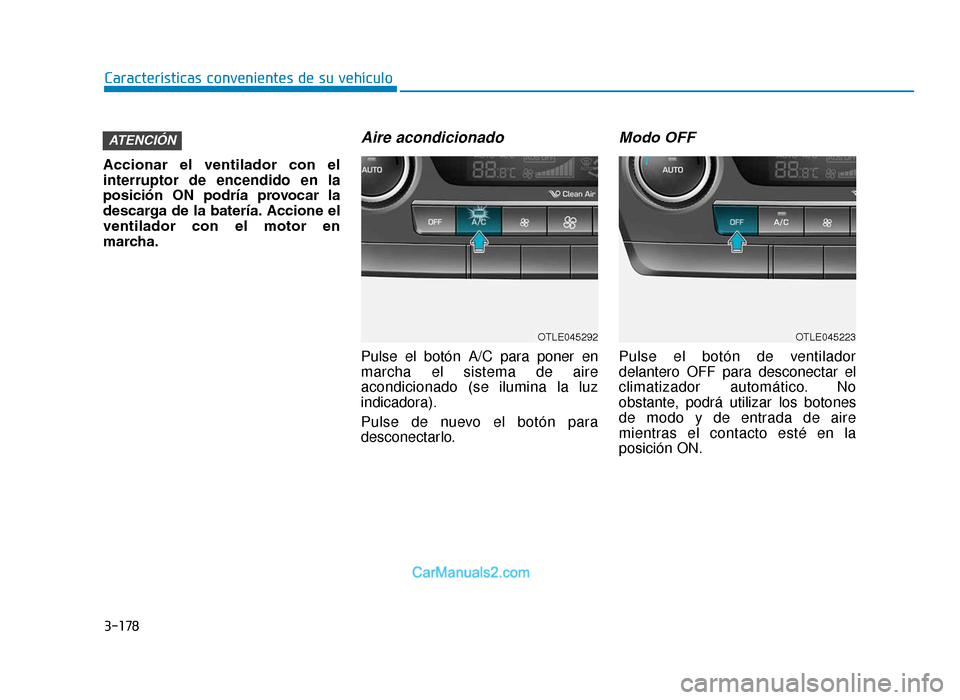

3-178
Características convenientes de su vehículo
Accionar el ventilador con el
interruptor de encendido en la
posición ON podría provocar la
descarga de la batería. Accione el
ventilador con el motor en
marcha.
Aire acondicionado
Pulse el botón A/C para poner en
marcha el sistema de aire
acondicionado (se ilumina la luz
indicadora).
Pulse de nuevo el botón para
desconectarlo.
Modo OFF
Pulse el botón de ventilador
delantero OFF para desconectar el
climatizador automático. No
obstante, podrá utilizar los botones
de modo y de entrada de aire
mientras el contacto esté en la
posición ON.
ATENCIÓN
OTLE045292OTLE045223
TLe Euro spain 3b(122-).qxp 07.05.2018 20:12 Page 178

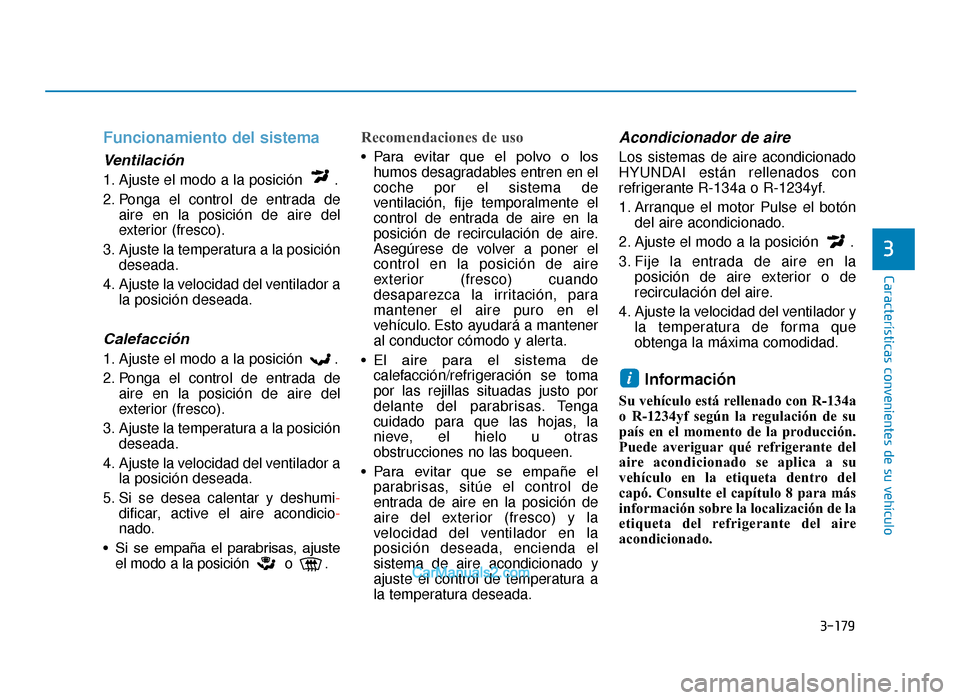

3-179
Características convenientes de su vehículo
3
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada deaire en la posición de aire del
exterior (fresco).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada deaire en la posición de aire del
exterior (fresco).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
5. Si se desea calentar y deshumi- dificar, active el aire acondicio-
nado.
• Si se empaña el parabrisas, ajuste el modo a la posición o .
Recomendaciones de uso
• Para evitar que el polvo o loshumos desagradables entren en el
coche por el sistema de
ventilación, fije temporalmente el
control de entrada de aire en la
posición de recirculación de aire.
Asegúrese de volver a poner el
control en la posición de aire
exterior (fresco) cuando
desaparezca la irritación, para
mantener el aire puro en el
vehículo. Esto ayudará a mantener
al conductor cómodo y alerta.
• El aire para el sistema de calefacción/refrigeración se toma
por las rejillas situadas justo por
delante del parabrisas. Tenga
cuidado para que las hojas, la
nieve, el hielo u otras
obstrucciones no las boqueen.
• Para evitar que se empañe el parabrisas, sitúe el control de
entrada de aire en la posición de
aire del exterior (fresco) y la
velocidad del ventilador en la
posición deseada, encienda el
sistema de aire acondicionado y
ajuste el control de temperatura a
la temperatura deseada.
Acondicionador de aire
Los sistemas de aire acondicionado
HYUNDAI están rellenados con
refrigerante R-134a o R-1234yf.
1. Arranque el motor Pulse el botón del aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la posición de aire exterior o de
recirculación del aire.
4. Ajuste la velocidad del ventilador y la temperatura de forma que
obtenga la máxima comodidad.
Información
Su vehículo está rellenado con R-134a
o R-1234yf según la regulación de su
país en el momento de la producción.
Puede averiguar qué refrigerante del
aire acondicionado se aplica a su
vehículo en la etiqueta dentro del
capó. Consulte el capítulo 8 para más
información sobre la localización de la
etiqueta del refrigerante del aire
acondicionado.
i
TLe Euro spain 3b(122-).qxp 07.05.2018 20:12 Page 179

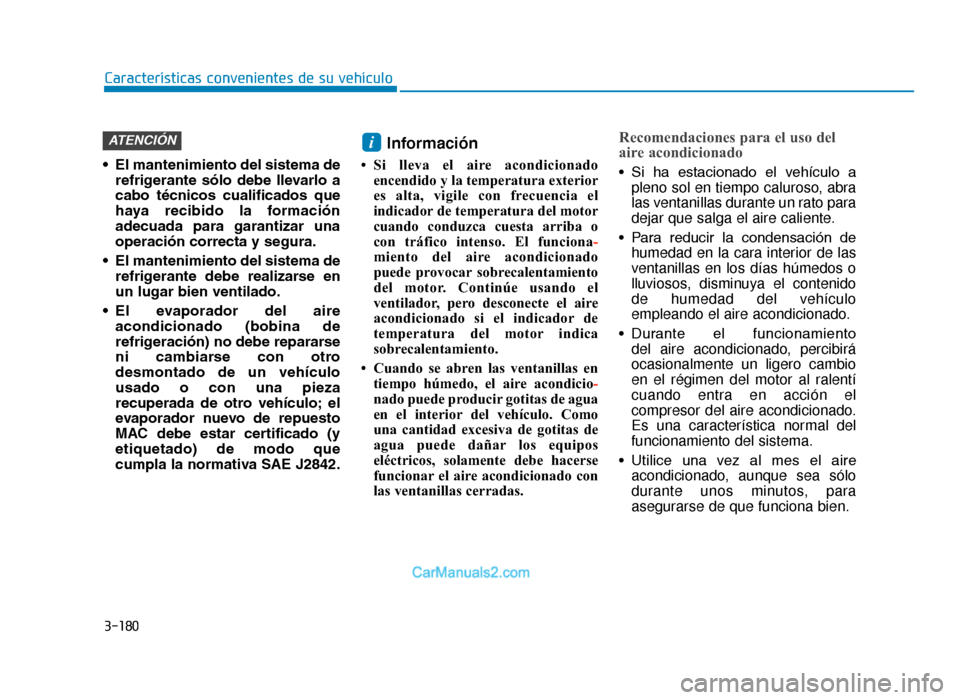

3-180
Características convenientes de su vehículo
• El mantenimiento del sistema de refrigerante sólo debe llevarlo a
cabo técnicos cualificados que
haya recibido la formación
adecuada para garantizar una
operación correcta y segura.
• El mantenimiento del sistema de refrigerante debe realizarse en
un lugar bien ventilado.
• El evaporador del aire acondicionado (bobina de
refrigeración) no debe repararse
ni cambiarse con otro
desmontado de un vehículo
usado o con una pieza
recuperada de otro vehículo; el
evaporador nuevo de repuesto
MAC debe estar certificado (y
etiquetado) de modo que
cumpla la normativa SAE J2842.
Información
• Si lleva el aire acondicionadoencendido y la temperatura exterior
es alta, vigile con frecuencia el
indicador de temperatura del motor
cuando conduzca cuesta arriba o
con tráfico intenso. El funciona-
miento del aire acondicionado
puede provocar sobrecalentamiento
del motor. Continúe usando el
ventilador, pero desconecte el aire
acondicionado si el indicador de
temperatura del motor indica
sobrecalentamiento.
• Cuando se abren las ventanillas en tiempo húmedo, el aire acondicio-
nado puede producir gotitas de agua
en el interior del vehículo. Como
una cantidad excesiva de gotitas de
agua puede dañar los equipos
eléctricos, solamente debe hacerse
funcionar el aire acondicionado con
las ventanillas cerradas.
Recomendaciones para el uso del
aire acondicionado
• Si ha estacionado el vehículo apleno sol en tiempo caluroso, abra
las ventanillas durante un rato para
dejar que salga el aire caliente.
• Para reducir la condensación de humedad en la cara interior de las
ventanillas en los días húmedos o
lluviosos, disminuya el contenido
de humedad del vehículo
empleando el aire acondicionado.
• Durante el funcionamiento del aire acondicionado, percibirá
ocasionalmente un ligero cambio
en el régimen del motor al ralentí
cuando entra en acción el
compresor del aire acondicionado.
Es una característica normal del
funcionamiento del sistema.
• Utilice una vez al mes el aire acondicionado, aunque sea sólo
durante unos minutos, para
asegurarse de que funciona bien.
iATENCIÓN
TLe Euro spain 3b(122-).qxp 07.05.2018 20:12 Page 180

3-181

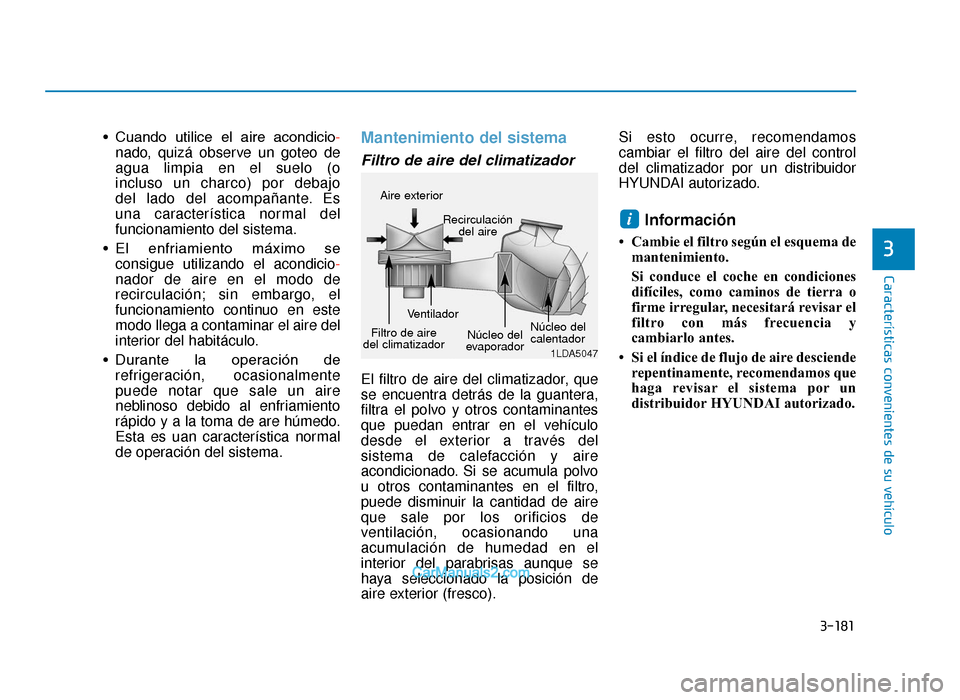

Características convenientes de su vehículo
3
• Cuando utilice el aire acondicio-nado, quizá observe un goteo de
agua limpia en el suelo (o
incluso un charco) por debajo
del lado del acompañante. Es
una característica normal del
funcionamiento del sistema.
• El enfriamiento máximo se consigue utilizando el acondicio-
nador de aire en el modo de
recirculación; sin embargo, el
funcionamiento continuo en este
modo llega a contaminar el aire del
interior del habitáculo.
• Durante la operación de refrigeración, ocasionalmente
puede notar que sale un aire
neblinoso debido al enfriamiento
rápido y a la toma de are húmedo.
Esta es uan característica normal
de operación del sistema.Mantenimiento del sistema
Filtro de aire del climatizador
El filtro de aire del climatizador, que
se encuentra detrás de la guantera,
filtra el polvo y otros contaminantes
que puedan entrar en el vehículo
desde el exterior a través del
sistema de calefacción y aire
acondicionado. Si se acumula polvo
u otros contaminantes en el filtro,
puede disminuir la cantidad de aire
que sale por los orificios de
ventilación, ocasionando una
acumulación de humedad en el
interior del parabrisas aunque se
haya seleccionado la posición de
aire exterior (fresco). Si esto ocurre, recomendamos
cambiar el filtro del aire del control
del climatizador por un distribuidor
HYUNDAI autorizado.
Información
• Cambie el filtro según el esquema de
mantenimiento.
Si conduce el coche en condiciones
difíciles, como caminos de tierra o
firme irregular, necesitará revisar el
filtro con más frecuencia y
cambiarlo antes.
• Si el índice de flujo de aire desciende repentinamente, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
i
1LDA5047
Aire exterior
Recirculacióndel aire
Filtro de aire
del climatizador Ventilador
Núcleo del
evaporador Núcleo del
calentador
TLe Euro spain 3b(122-).qxp 07.05.2018 20:12 Page 181

3-182
Características convenientes de su vehículo
Etiqueta del refrigerante del aireacondicionado
La etiqueta del refrigerante actual
del aire acondicionado podría diferir
de la imagen. Los símbolos y especificaciones en
la etiqueta del refrigerante del aire
acondicionado tienen el significado
siguiente:
1. Clasificación del refrigerante
2. Cantidad de refrigerante
3. Clasificación del lubricante del
compresor
Puede averiguar qué refrigerante del
aire acondicionado se aplica a su
vehículo en la etiqueta dentro del
capó.
Consulte el capítulo 8 para más
información sobre la localización de la
etiqueta del refrigerante del aire
acondicionado.
Comprobación de la cantidad de refrigerante del acondicio -
nador de aire y del lubricante del compresor
Cuando la cantidad de refrigerante
es baja, las prestaciones del sistema
de aire acondicionado disminuyen.
Un llenado excesivo tiene también
un efecto perjudicial sobre el sistema
de aire acondicionado.
En ese caso, si nota un funciona-
miento extraño, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
ODH044365R
ODH043366
â–
Ejemplo
• Tipo B
• Tipo A
TLe Euro spain 3b(122-).qxp 07.05.2018 20:12 Page 182
