Hyundai Tucson 2019 Manual del propietario (in Spanish)

3-163
Características convenientes de su vehículo
3

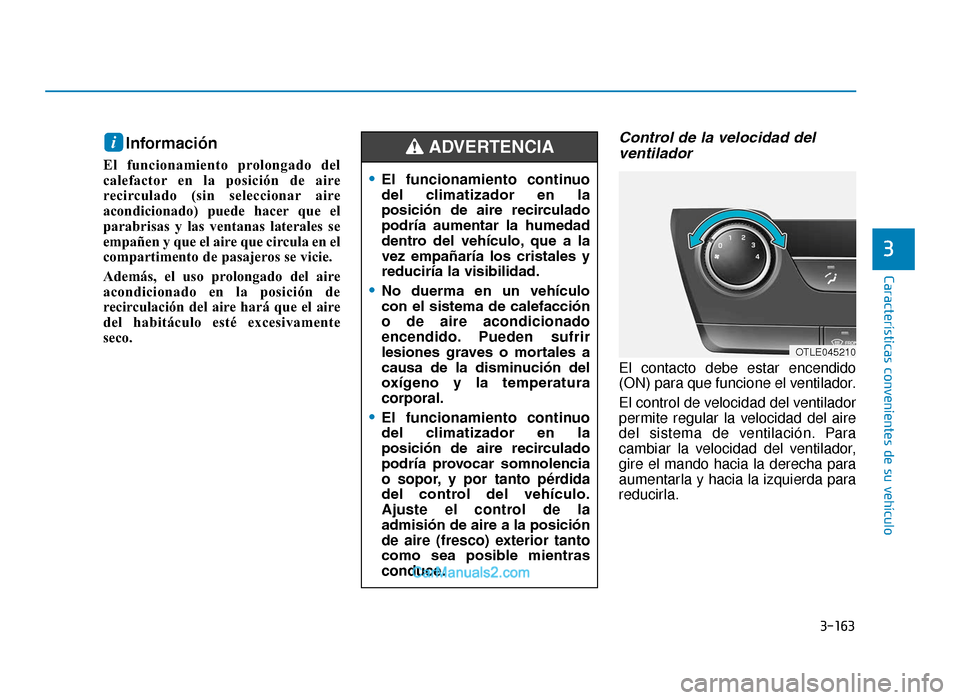

Información
El funcionamiento prolongado del
calefactor en la posición de aire
recirculado (sin seleccionar aire
acondicionado) puede hacer que el
parabrisas y las ventanas laterales se
empañen y que el aire que circula en el
compartimento de pasajeros se vicie.
Además, el uso prolongado del aire
acondicionado en la posición de
recirculación del aire hará que el aire
del habitáculo esté excesivamente
seco.
Control de la velocidad delventilador
El contacto debe estar encendido
(ON) para que funcione el ventilador.
El control de velocidad del ventilador
permite regular la velocidad del aire
del sistema de ventilación. Para
cambiar la velocidad del ventilador,
gire el mando hacia la derecha para
aumentarla y hacia la izquierda para
reducirla.
i
•El funcionamiento continuo
del climatizador en la
posición de aire recirculado
podría aumentar la humedad
dentro del vehículo, que a la
vez empañaría los cristales y
reduciría la visibilidad.
•No duerma en un vehículo
con el sistema de calefacción
o de aire acondicionado
encendido. Pueden sufrir
lesiones graves o mortales a
causa de la disminución del
oxígeno y la temperatura
corporal.
•El funcionamiento continuo
del climatizador en la
posición de aire recirculado
podría provocar somnolencia
o sopor, y por tanto pérdida
del control del vehículo.
Ajuste el control de la
admisión de aire a la posición
de aire (fresco) exterior tanto
como sea posible mientras
conduce.
ADVERTENCIA
OTLE045210
TLe Euro spain 3b(122-).qxp 07.05.2018 20:11 Page 163

3-164
Características convenientes de su vehículo

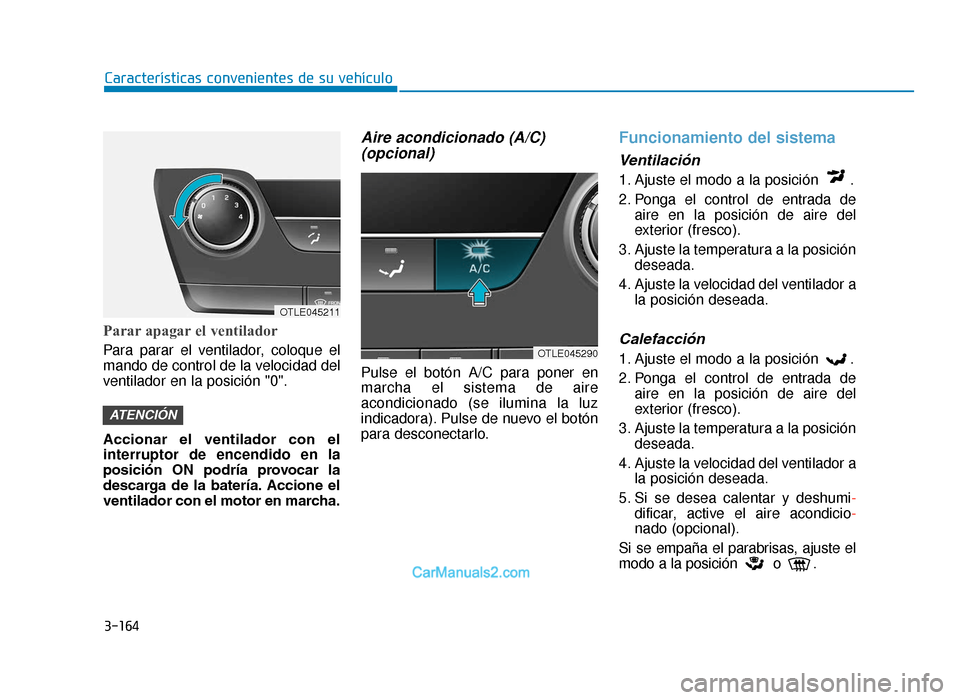

Parar apagar el ventilador
Para parar el ventilador, coloque el
mando de control de la velocidad del
ventilador en la posición "0".
Accionar el ventilador con el
interruptor de encendido en la
posición ON podría provocar la
descarga de la batería. Accione el
ventilador con el motor en marcha.
Aire acondicionado (A/C) (opcional)
Pulse el botón A/C para poner en
marcha el sistema de aire
acondicionado (se ilumina la luz
indicadora). Pulse de nuevo el botón
para desconectarlo.
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de
aire en la posición de aire del
exterior (fresco).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada deaire en la posición de aire del
exterior (fresco).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
5. Si se desea calentar y deshumi- dificar, active el aire acondicio-
nado (opcional).
Si se empaña el parabrisas, ajuste el
modo a la posición o .
ATENCIÓN
OTLE045211
OTLE045290
TLe Euro spain 3b(122-).qxp 07.05.2018 20:11 Page 164

3-165
Características convenientes de su vehículo
3

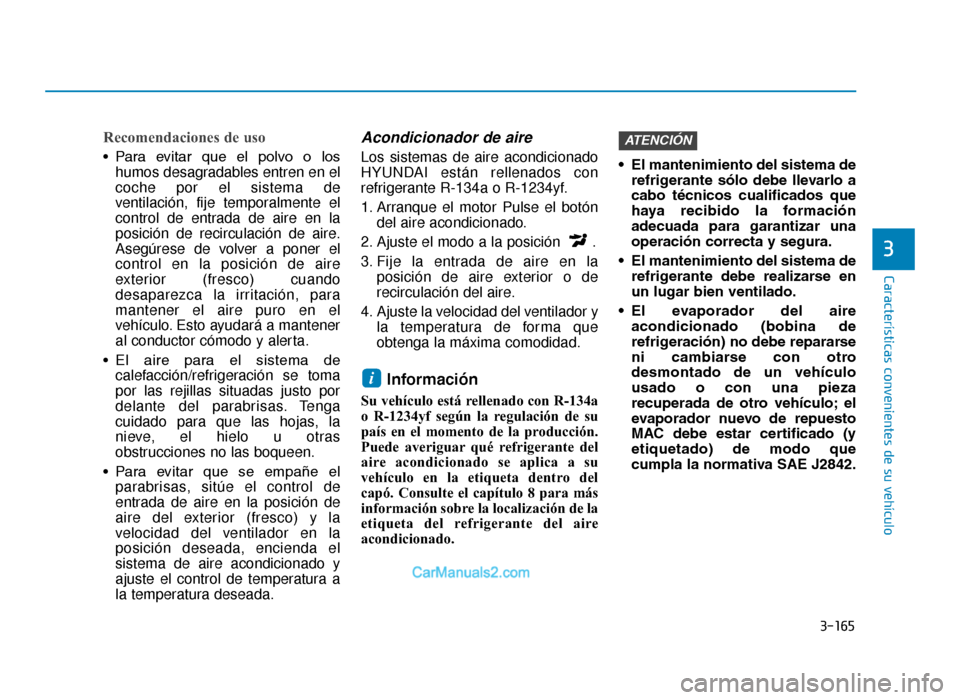

Recomendaciones de uso
• Para evitar que el polvo o loshumos desagradables entren en el
coche por el sistema de
ventilación, fije temporalmente el
control de entrada de aire en la
posición de recirculación de aire.
Asegúrese de volver a poner el
control en la posición de aire
exterior (fresco) cuando
desaparezca la irritación, para
mantener el aire puro en el
vehículo. Esto ayudará a mantener
al conductor cómodo y alerta.
• El aire para el sistema de calefacción/refrigeración se toma
por las rejillas situadas justo por
delante del parabrisas. Tenga
cuidado para que las hojas, la
nieve, el hielo u otras
obstrucciones no las boqueen.
• Para evitar que se empañe el parabrisas, sitúe el control de
entrada de aire en la posición de
aire del exterior (fresco) y la
velocidad del ventilador en la
posición deseada, encienda el
sistema de aire acondicionado y
ajuste el control de temperatura a
la temperatura deseada.
Acondicionador de aire
Los sistemas de aire acondicionado
HYUNDAI están rellenados con
refrigerante R-134a o R-1234yf.
1. Arranque el motor Pulse el botón del aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la posición de aire exterior o de
recirculación del aire.
4. Ajuste la velocidad del ventilador y la temperatura de forma que
obtenga la máxima comodidad.
Información
Su vehículo está rellenado con R-134a
o R-1234yf según la regulación de su
país en el momento de la producción.
Puede averiguar qué refrigerante del
aire acondicionado se aplica a su
vehículo en la etiqueta dentro del
capó. Consulte el capítulo 8 para más
información sobre la localización de la
etiqueta del refrigerante del aire
acondicionado. • El mantenimiento del sistema de
refrigerante sólo debe llevarlo a
cabo técnicos cualificados que
haya recibido la formación
adecuada para garantizar una
operación correcta y segura.
• El mantenimiento del sistema de refrigerante debe realizarse en
un lugar bien ventilado.
• El evaporador del aire acondicionado (bobina de
refrigeración) no debe repararse
ni cambiarse con otro
desmontado de un vehículo
usado o con una pieza
recuperada de otro vehículo; el
evaporador nuevo de repuesto
MAC debe estar certificado (y
etiquetado) de modo que
cumpla la normativa SAE J2842.
ATENCIÓN
i
TLe Euro spain 3b(122-).qxp 07.05.2018 20:11 Page 165

3-166
Características convenientes de su vehículo

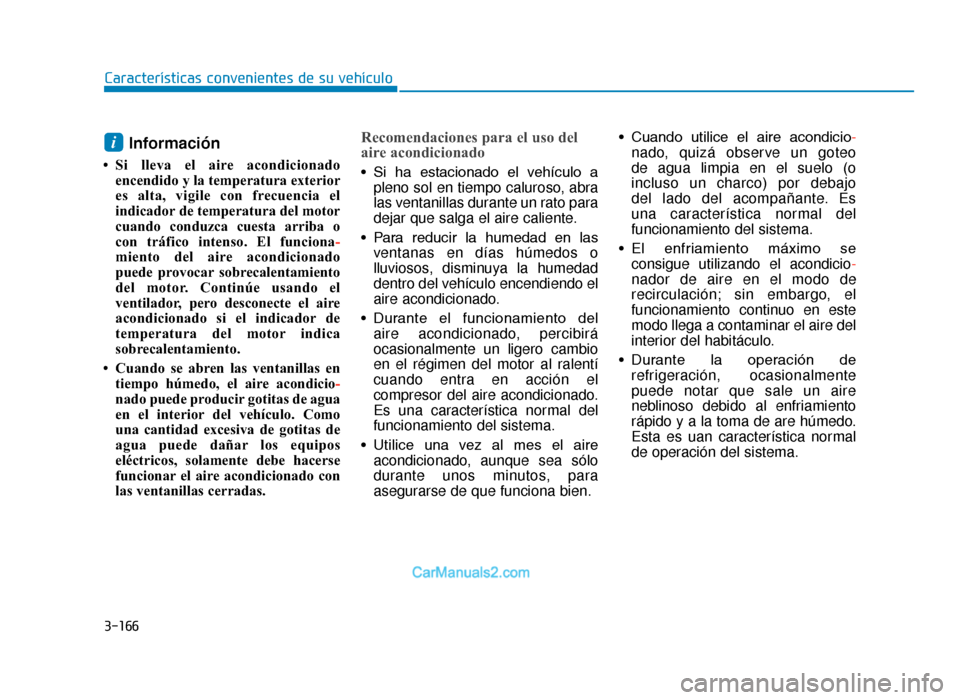

Información
• Si lleva el aire acondicionadoencendido y la temperatura exterior
es alta, vigile con frecuencia el
indicador de temperatura del motor
cuando conduzca cuesta arriba o
con tráfico intenso. El funciona-
miento del aire acondicionado
puede provocar sobrecalentamiento
del motor. Continúe usando el
ventilador, pero desconecte el aire
acondicionado si el indicador de
temperatura del motor indica
sobrecalentamiento.
• Cuando se abren las ventanillas en tiempo húmedo, el aire acondicio-
nado puede producir gotitas de agua
en el interior del vehículo. Como
una cantidad excesiva de gotitas de
agua puede dañar los equipos
eléctricos, solamente debe hacerse
funcionar el aire acondicionado con
las ventanillas cerradas.
Recomendaciones para el uso del
aire acondicionado
• Si ha estacionado el vehículo apleno sol en tiempo caluroso, abra
las ventanillas durante un rato para
dejar que salga el aire caliente.
• Para reducir la humedad en las ventanas en días húmedos o
lluviosos, disminuya la humedad
dentro del vehículo encendiendo el
aire acondicionado.
• Durante el funcionamiento del aire acondicionado, percibirá
ocasionalmente un ligero cambio
en el régimen del motor al ralentí
cuando entra en acción el
compresor del aire acondicionado.
Es una característica normal del
funcionamiento del sistema.
• Utilice una vez al mes el aire acondicionado, aunque sea sólo
durante unos minutos, para
asegurarse de que funciona bien. • Cuando utilice el aire acondicio-
nado, quizá observe un goteo
de agua limpia en el suelo (o
incluso un charco) por debajo
del lado del acompañante. Es
una característica normal del
funcionamiento del sistema.
• El enfriamiento máximo se consigue utilizando el acondicio-
nador de aire en el modo de
recirculación; sin embargo, el
funcionamiento continuo en este
modo llega a contaminar el aire del
interior del habitáculo.
• Durante la operación de refrigeración, ocasionalmente
puede notar que sale un aire
neblinoso debido al enfriamiento
rápido y a la toma de are húmedo.
Esta es uan característica normal
de operación del sistema.
i
TLe Euro spain 3b(122-).qxp 07.05.2018 20:11 Page 166

3-167
Características convenientes de su vehículo
3

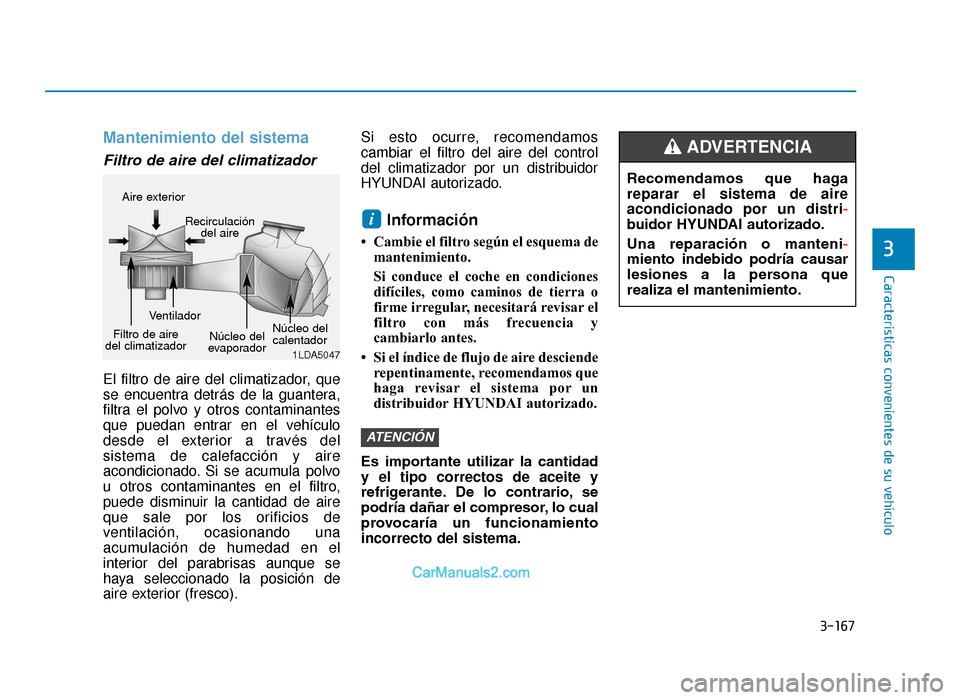

Mantenimiento del sistema
Filtro de aire del climatizador
El filtro de aire del climatizador, que
se encuentra detrás de la guantera,
filtra el polvo y otros contaminantes
que puedan entrar en el vehículo
desde el exterior a través del
sistema de calefacción y aire
acondicionado. Si se acumula polvo
u otros contaminantes en el filtro,
puede disminuir la cantidad de aire
que sale por los orificios de
ventilación, ocasionando una
acumulación de humedad en el
interior del parabrisas aunque se
haya seleccionado la posición de
aire exterior (fresco).Si esto ocurre, recomendamos
cambiar el filtro del aire del control
del climatizador por un distribuidor
HYUNDAI autorizado.
Información
• Cambie el filtro según el esquema de
mantenimiento.
Si conduce el coche en condiciones
difíciles, como caminos de tierra o
firme irregular, necesitará revisar el
filtro con más frecuencia y
cambiarlo antes.
• Si el índice de flujo de aire desciende repentinamente, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Es importante utilizar la cantidad
y el tipo correctos de aceite y
refrigerante. De lo contrario, se
podría dañar el compresor, lo cual
provocaría un funcionamiento
incorrecto del sistema.
ATENCIÓN
i
1LDA5047
Aire exterior Recirculacióndel aire
Filtro de aire
del climatizador Ventilador
Núcleo del
evaporador Núcleo del
calentador
Recomendamos que haga
reparar el sistema de aire
acondicionado por un distri-
buidor HYUNDAI autorizado.
Una reparación o manteni-
miento indebido podría causar
lesiones a la persona que
realiza el mantenimiento.
ADVERTENCIA
TLe Euro spain 3b(122-).qxp 07.05.2018 20:11 Page 167

3-168
Características convenientes de su vehículo

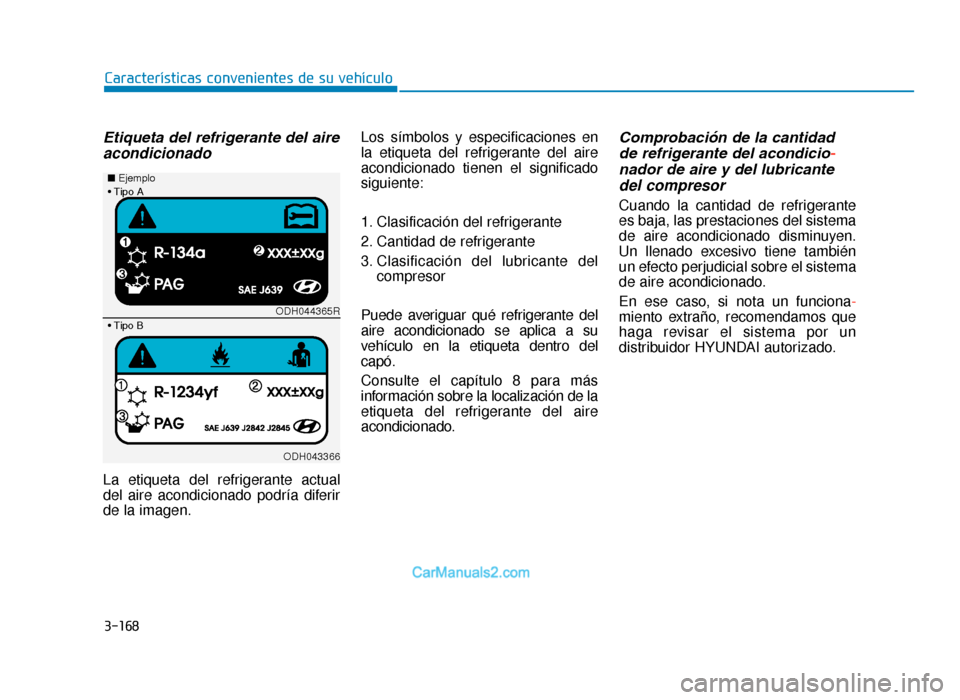

Etiqueta del refrigerante del aireacondicionado
La etiqueta del refrigerante actual
del aire acondicionado podría diferir
de la imagen. Los símbolos y especificaciones en
la etiqueta del refrigerante del aire
acondicionado tienen el significado
siguiente:
1. Clasificación del refrigerante
2. Cantidad de refrigerante
3. Clasificación del lubricante del
compresor
Puede averiguar qué refrigerante del
aire acondicionado se aplica a su
vehículo en la etiqueta dentro del
capó.
Consulte el capítulo 8 para más
información sobre la localización de la
etiqueta del refrigerante del aire
acondicionado.
Comprobación de la cantidad de refrigerante del acondicio -
nador de aire y del lubricante del compresor
Cuando la cantidad de refrigerante
es baja, las prestaciones del sistema
de aire acondicionado disminuyen.
Un llenado excesivo tiene también
un efecto perjudicial sobre el sistema
de aire acondicionado.
En ese caso, si nota un funciona-
miento extraño, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
ODH044365R
ODH043366
■
Ejemplo
• Tipo B
• Tipo A
TLe Euro spain 3b(122-).qxp 07.05.2018 20:11 Page 168

3-169
Características convenientes de su vehículo
3

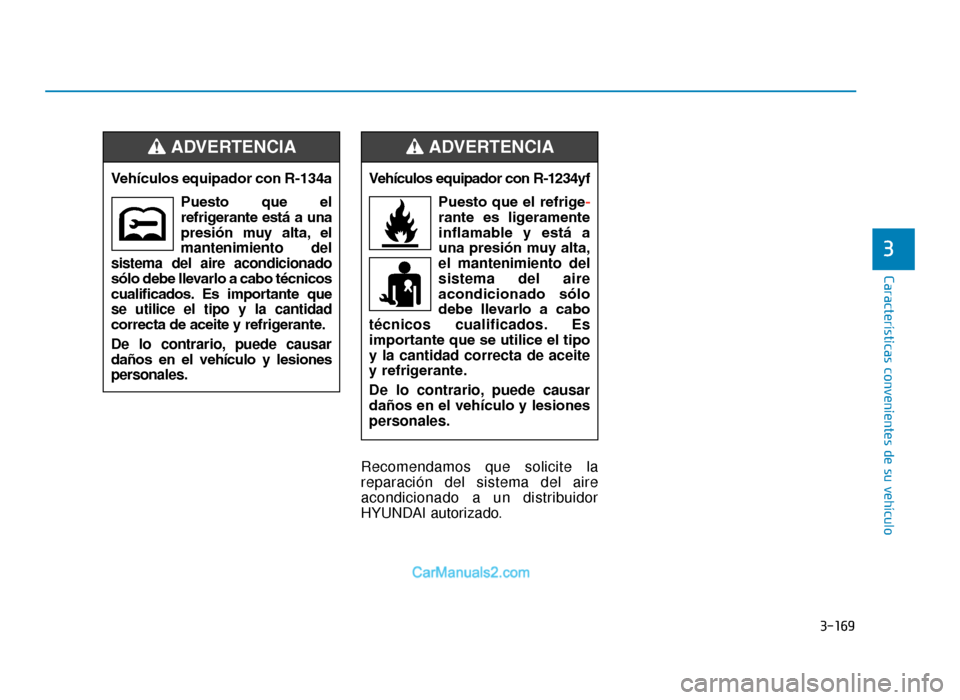

Recomendamos que solicite la
reparación del sistema del aire
acondicionado a un distribuidor
HYUNDAI autorizado.Vehículos equipador con R-1234yf
Puesto que el refrige -
rante es ligeramente
inflamable y está a
una presión muy alta,
el mantenimiento del
sistema del aire
acondicionado sólo
debe llevarlo a cabo
técnicos cualificados. Es
importante que se utilice el tipo
y la cantidad correcta de aceite
y refrigerante.
De lo contrario, puede causar
daños en el vehículo y lesiones
personales.
ADVERTENCIA
Vehículos equipador con R-134a
Puesto que el
refrigerante está a una
presión muy alta, el
mantenimiento del
sistema del aire acondicionado
sólo debe llevarlo a cabo técnicos
cualificados. Es importante que
se utilice el tipo y la cantidad
correcta de aceite y refrigerante.
De lo contrario, puede causar
daños en el vehículo y lesiones
personales.
ADVERTENCIA
TLe Euro spain 3b(122-).qxp 07.05.2018 20:11 Page 169

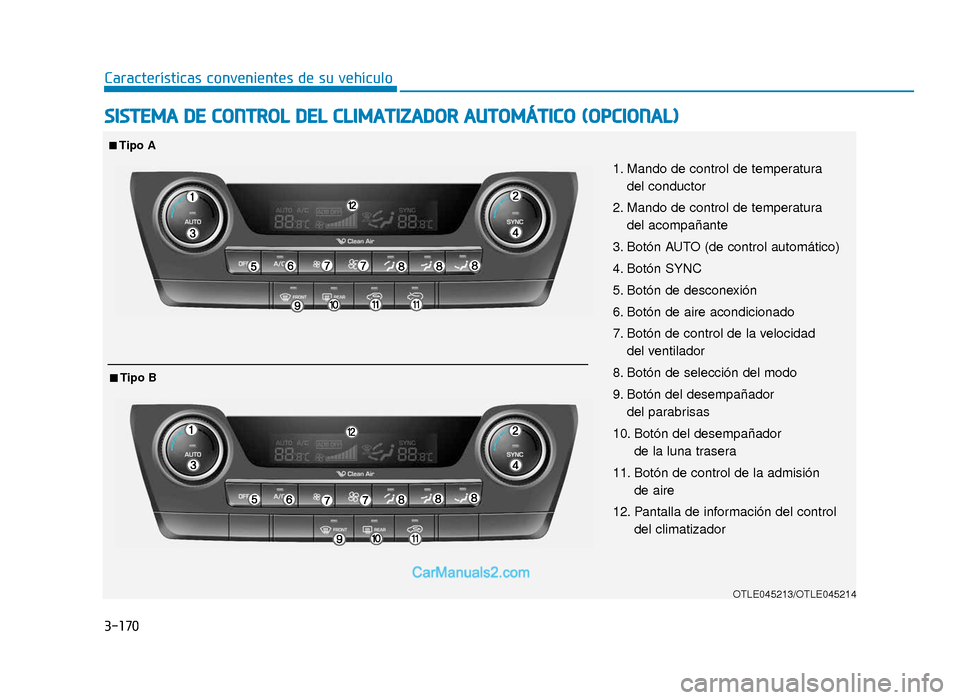

3-170
Características convenientes de su vehículo
SISTEMA DE CONTROL DEL CLIMATIZADOR AUTOMÁTICO (OPCIONAL)
OTLE045213/OTLE045214
1. Mando de control de temperatura del conductor
2. Mando de control de temperatura del acompañante
3. Botón AUTO (de control automático)
4. Botón SYNC
5. Botón de desconexión
6. Botón de aire acondicionado
7. Botón de control de la velocidad del ventilador
8. Botón de selección del modo
9. Botón del desempañador del parabrisas
10. Botón del desempañador de la luna trasera
11. Botón de control de la admisión de aire
12. Pantalla de información del control del climatizador
■Tipo A
■Tipo B
TLe Euro spain 3b(122-).qxp 07.05.2018 20:11 Page 170

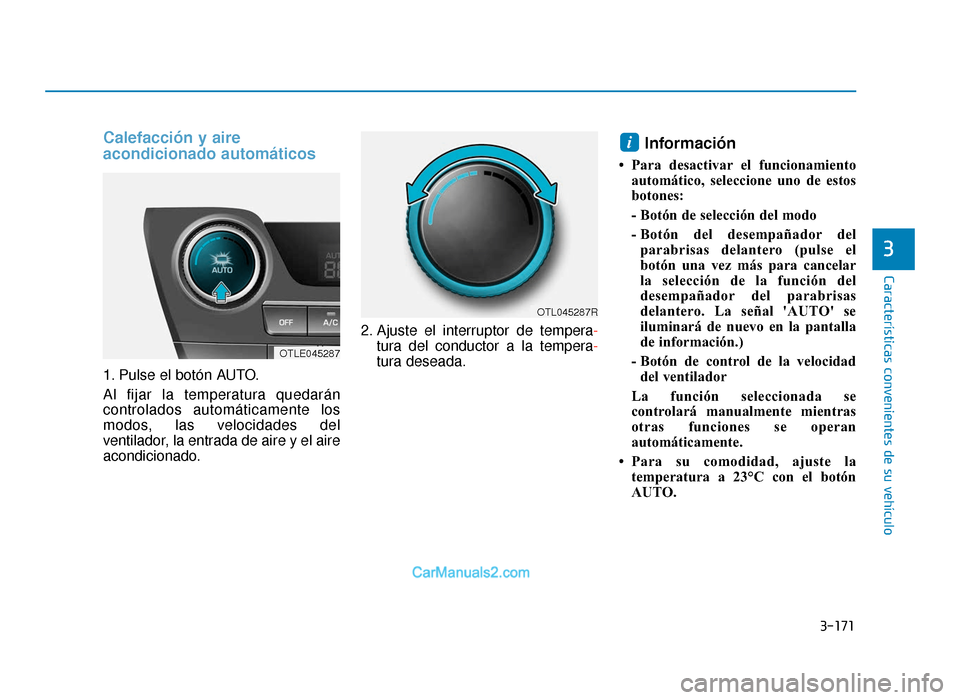

3-171
Características convenientes de su vehículo
3
Calefacción y aire
acondicionado automáticos
1. Pulse el botón AUTO.
Al fijar la temperatura quedarán
controlados automáticamente los
modos, las velocidades del
ventilador, la entrada de aire y el aire
acondicionado.2. Ajuste el interruptor de tempera
-
tura del conductor a la tempera -
tura deseada.
Información
• Para desactivar el funcionamiento automático, seleccione uno de estos
botones:
- Botón de selección del modo
- Botón del desempañador delparabrisas delantero (pulse el
botón una vez más para cancelar
la selección de la función del
desempañador del parabrisas
delantero. La señal 'AUTO' se
iluminará de nuevo en la pantalla
de información.)
- Botón de control de la velocidad del ventilador
La función seleccionada se
controlará manualmente mientras
otras funciones se operan
automáticamente.
• Para su comodidad, ajuste la temperatura a 23°C con el botón
AUTO.
ii
OTLE045287
OTL045287R
TLe Euro spain 3b(122-).qxp 07.05.2018 20:11 Page 171

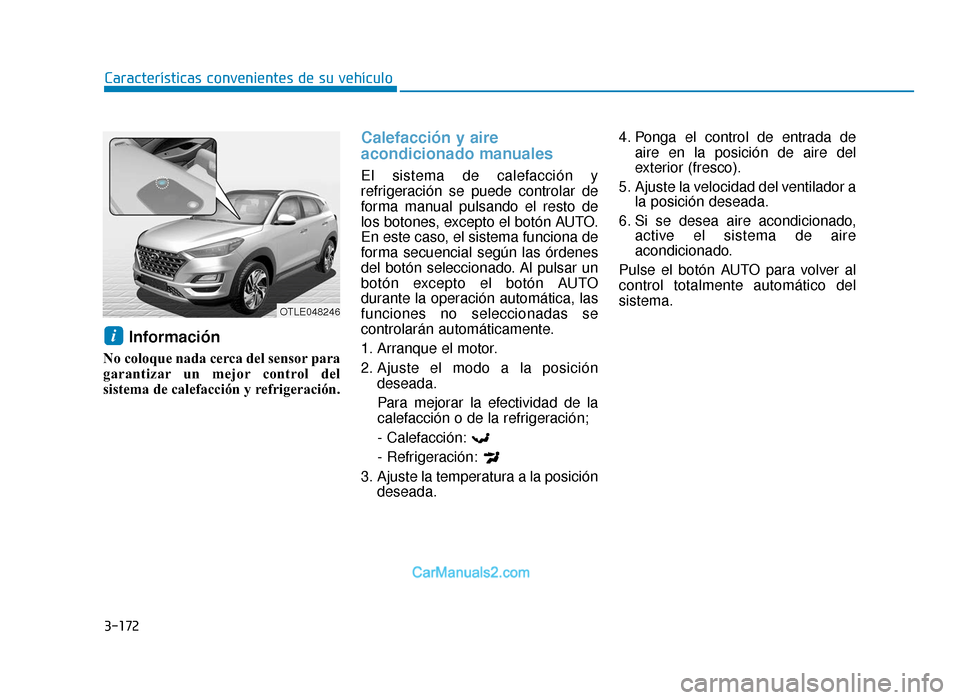

3-172
Características convenientes de su vehículo
Información
No coloque nada cerca del sensor para
garantizar un mejor control del
sistema de calefacción y refrigeración.
Calefacción y aire
acondicionado manuales
El sistema de calefacción y
refrigeración se puede controlar de
forma manual pulsando el resto de
los botones, excepto el botón AUTO.
En este caso, el sistema funciona de
forma secuencial según las órdenes
del botón seleccionado. Al pulsar un
botón excepto el botón AUTO
durante la operación automática, las
funciones no seleccionadas se
controlarán automáticamente.
1. Arranque el motor.
2. Ajuste el modo a la posicióndeseada.
Para mejorar la efectividad de la
calefacción o de la refrigeración;
- Calefacción:
- Refrigeración:
3. Ajuste la temperatura a la posición deseada. 4. Ponga el control de entrada de
aire en la posición de aire del
exterior (fresco).
5. Ajuste la velocidad del ventilador a la posición deseada.
6. Si se desea aire acondicionado, active el sistema de aire
acondicionado.
Pulse el botón AUTO para volver al
control totalmente automático del
sistema.
ii
OTLE048246
TLe Euro spain 3b(122-).qxp 07.05.2018 20:11 Page 172
