Hyundai Tucson 2019 Manual del propietario (in Spanish)

6-43
Qué hacer en caso de emergencia

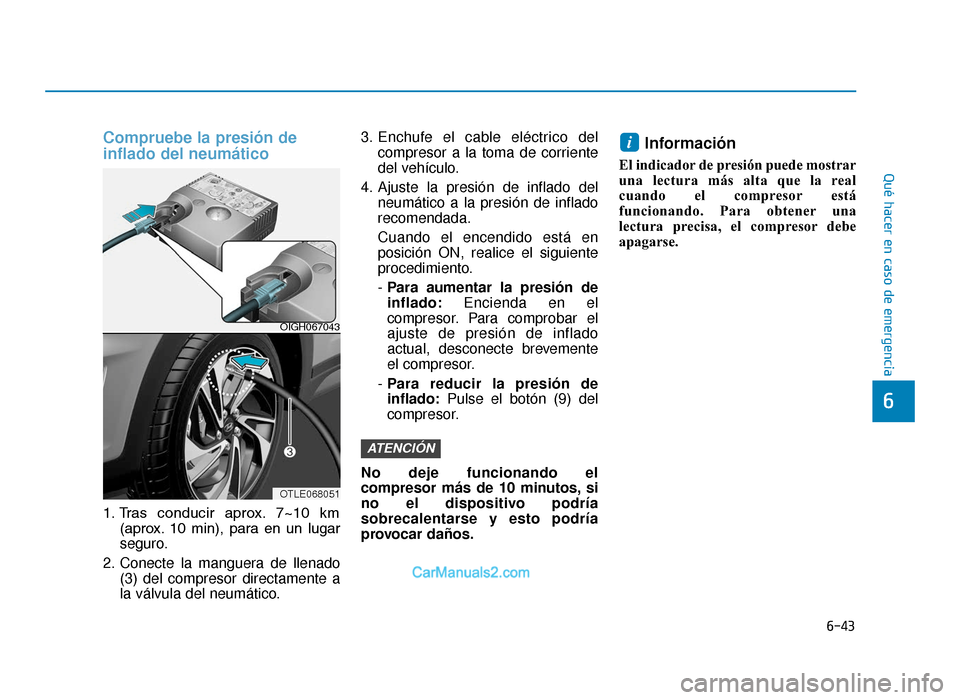

Compruebe la presión de
inflado del neumático
1. Tras conducir aprox. 7~10 km(aprox. 10 min), para en un lugar
seguro.
2. Conecte la manguera de llenado (3) del compresor directamente a
la válvula del neumático. 3. Enchufe el cable eléctrico del
compresor a la toma de corriente
del vehículo.
4. Ajuste la presión de inflado del neumático a la presión de inflado
recomendada.
Cuando el encendido está en
posición ON, realice el siguiente
procedimiento.
- Para aumentar la presión de
inflado: Encienda en el
compresor. Para comprobar el
ajuste de presión de inflado
actual, desconecte brevemente
el compresor.
- Para reducir la presión de
inflado: Pulse el botón (9) del
compresor.
No deje funcionando el
compresor más de 10 minutos, si
no el dispositivo podría
sobrecalentarse y esto podría
provocar daños.
Información
El indicador de presión puede mostrar
una lectura más alta que la real
cuando el compresor está
funcionando. Para obtener una
lectura precisa, el compresor debe
apagarse.
i
ATENCIÓN
6
OIGH067043
OTLE068051
TLe Euro spain 6.qxp 5/5/2018 12:35 PM Page 43

6-44

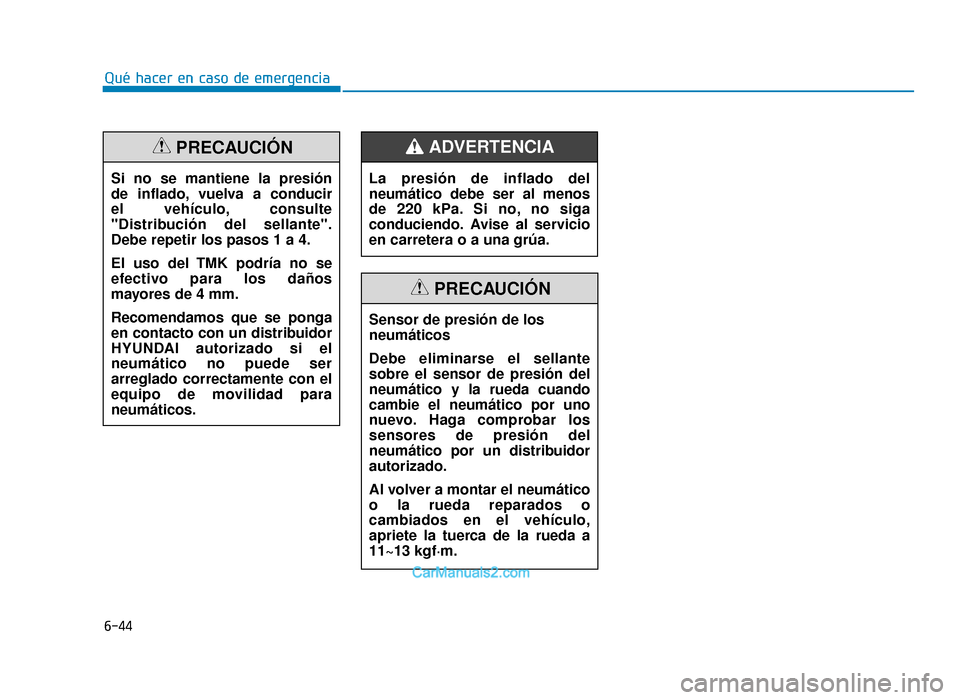

Qué hacer en caso de emergenciaSi no se mantiene la presión
de inflado, vuelva a conducir
el vehículo, consulte
"Distribución del sellante".
Debe repetir los pasos 1 a 4.
El uso del TMK podría no se
efectivo para los daños
mayores de 4 mm.
Recomendamos que se ponga
en contacto con un distribuidor
HYUNDAI autorizado si el
neumático no puede ser
arreglado correctamente con el
equipo de movilidad para
neumáticos.
PRECAUCIÓN
Sensor de presión de los
neumáticos
Debe eliminarse el sellante
sobre el sensor de presión del
neumático y la rueda cuando
cambie el neumático por uno
nuevo. Haga comprobar los
sensores de presión del
neumático por un distribuidor
autorizado.
Al volver a montar el neumático
o la rueda reparados o
cambiados en el vehículo,
apriete la tuerca de la rueda a
11~13 kgf·m.
PRECAUCIÓN
La presión de inflado del
neumático debe ser al menos
de 220 kPa. Si no, no siga
conduciendo. Avise al servicio
en carretera o a una grúa.
ADVERTENCIA
TLe Euro spain 6.qxp 09.05.2018 11:34 Page 44

6-45
Qué hacer en caso de emergencia
6

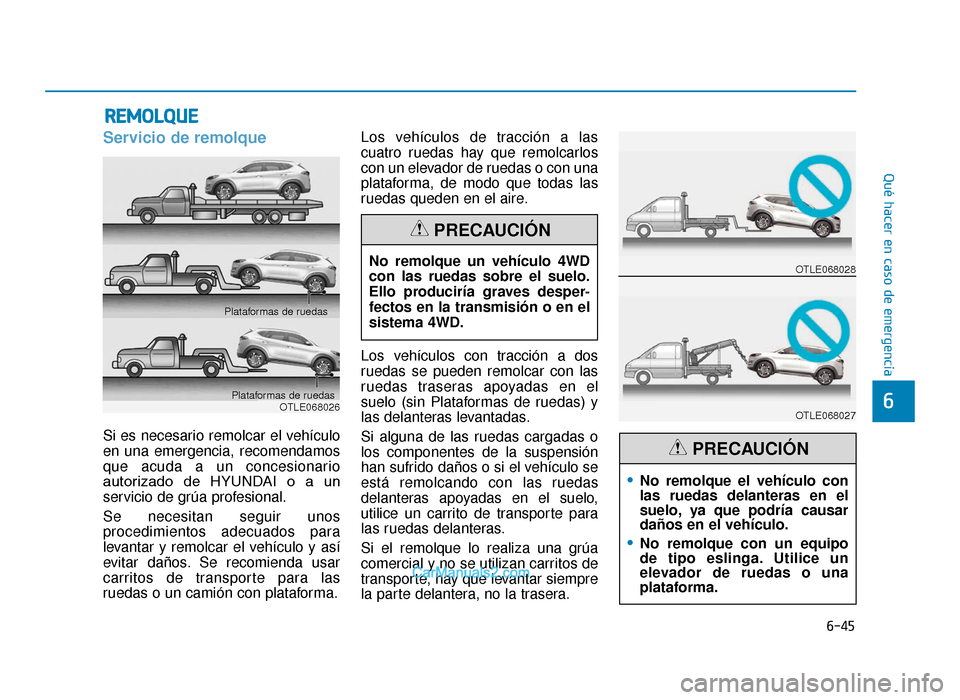

Servicio de remolque
Si es necesario remolcar el vehículo
en una emergencia, recomendamos
que acuda a un concesionario
autorizado de HYUNDAI o a un
servicio de grúa profesional.
Se necesitan seguir unos
procedimientos adecuados para
levantar y remolcar el vehículo y así
evitar daños. Se recomienda usar
carritos de transporte para las
ruedas o un camión con plataforma.Los vehículos de tracción a las
cuatro ruedas hay que remolcarlos
con un elevador de ruedas o con una
plataforma, de modo que todas las
ruedas queden en el aire.
Los vehículos con tracción a dos
ruedas se pueden remolcar con las
ruedas traseras apoyadas en el
suelo (sin Plataformas de ruedas) y
las delanteras levantadas.
Si alguna de las ruedas cargadas o
los componentes de la suspensión
han sufrido daños o si el vehículo se
está remolcando con las ruedas
delanteras apoyadas en el suelo,
utilice un carrito de transporte para
las ruedas delanteras.
Si el remolque lo realiza una grúa
comercial y no se utilizan carritos de
transporte, hay que levantar siempre
la parte delantera, no la trasera.
REMOLQUE
•No remolque el vehículo con
las ruedas delanteras en el
suelo, ya que podría causar
daños en el vehículo.
•No remolque con un equipo
de tipo eslinga. Utilice un
elevador de ruedas o una
plataforma.
PRECAUCIÓN
No remolque un vehículo 4WD
con las ruedas sobre el suelo.
Ello produciría graves desper
-
fectos en la transmisión o en el
sistema 4WD.
PRECAUCIÓN
OTLE068026
Plataformas de ruedas
Plataformas de ruedas
OTLE068028
OTLE068027
TLe Euro spain 6.qxp 5/5/2018 12:35 PM Page 45

6-46
Qué hacer en caso de emergencia

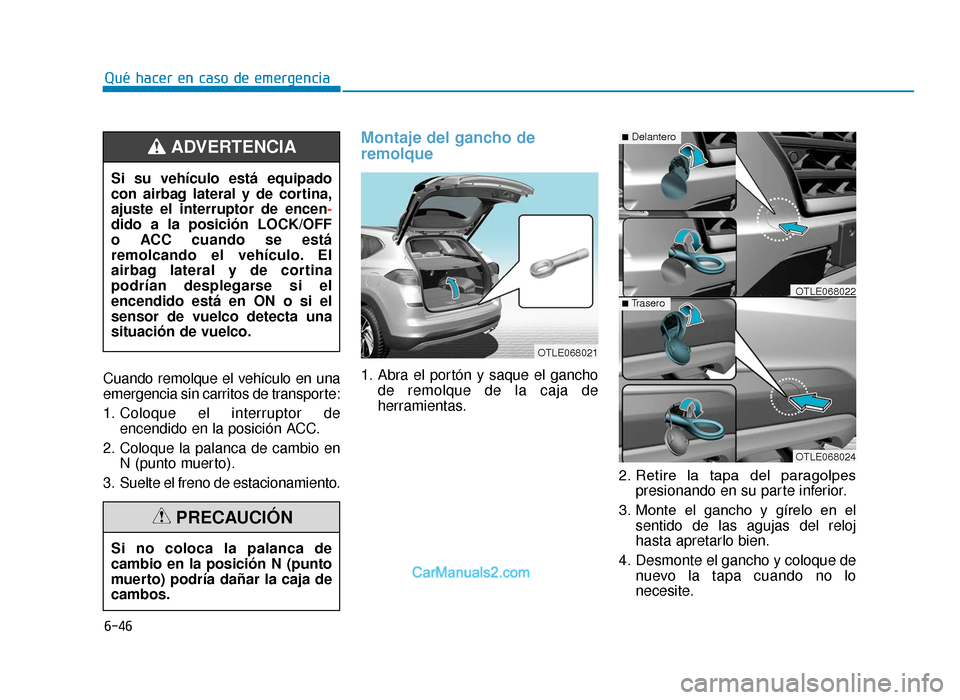

Cuando remolque el vehículo en una
emergencia sin carritos de transporte:
1. Coloque el interruptor de encendido en la posición ACC.
2. Coloque la palanca de cambio en N (punto muerto).
3. Suelte el freno de estacionamiento.
Montaje del gancho de
remolque
1. Abra el portón y saque el gancho de remolque de la caja de
herramientas.
2. Retire la tapa del paragolpespresionando en su parte inferior.
3. Monte el gancho y gírelo en el sentido de las agujas del reloj
hasta apretarlo bien.
4. Desmonte el gancho y coloque de nuevo la tapa cuando no lo
necesite.
Si no coloca la palanca de
cambio en la posición N (punto
muerto) podría dañar la caja de
cambos.
PRECAUCIÓN
Si su vehículo está equipado
con airbag lateral y de cortina,
ajuste el interruptor de encen
-
dido a la posición LOCK/OFF
o ACC cuando se está
remolcando el vehículo. El
airbag lateral y de cortina
podrían desplegarse si el
encendido está en ON o si el
sensor de vuelco detecta una
situación de vuelco.
ADVERTENCIA
OTLE068021
OTLE068022
OTLE068024
■Delantero
■Trasero
TLe Euro spain 6.qxp 5/5/2018 12:36 PM Page 46

6-47
Qué hacer en caso de emergencia
6

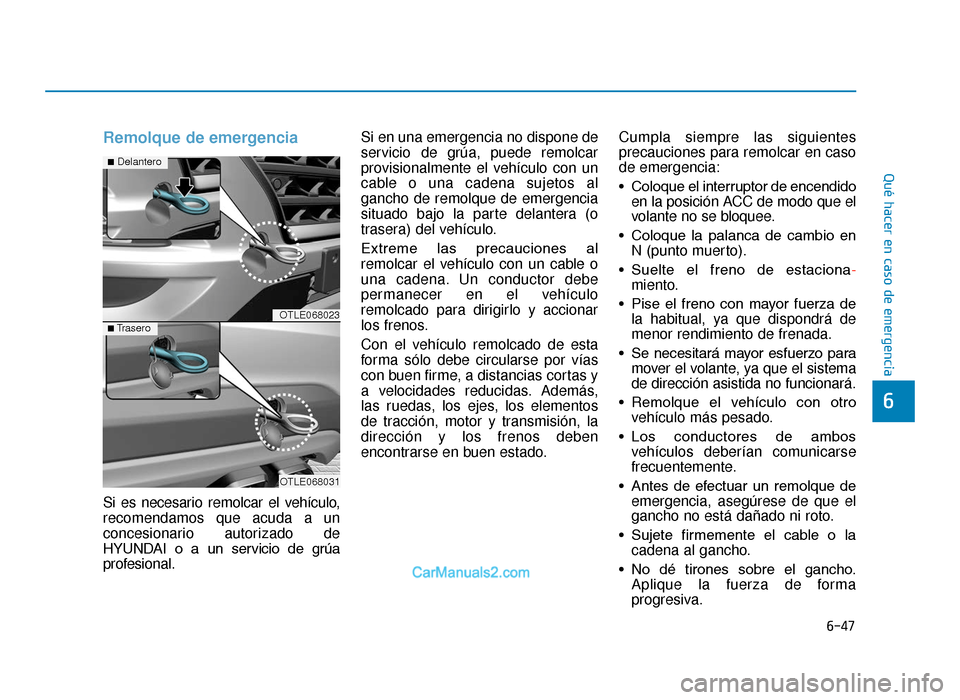

Remolque de emergencia
Si es necesario remolcar el vehículo,
recomendamos que acuda a un
concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.Si en una emergencia no dispone de
servicio de grúa, puede remolcar
provisionalmente el vehículo con un
cable o una cadena sujetos al
gancho de remolque de emergencia
situado bajo la parte delantera (o
trasera) del vehículo.
Extreme las precauciones al
remolcar el vehículo con un cable o
una cadena. Un conductor debe
permanecer en el vehículo
remolcado para dirigirlo y accionar
los frenos.
Con el vehículo remolcado de esta
forma sólo debe circularse por vías
con buen firme, a distancias cortas y
a velocidades reducidas. Además,
las ruedas, los ejes, los elementos
de tracción, motor y transmisión, la
dirección y los frenos deben
encontrarse en buen estado.
Cumpla siempre las siguientes
precauciones para remolcar en caso
de emergencia:
• Coloque el interruptor de encendido
en la posición ACC de modo que el
volante no se bloquee.
• Coloque la palanca de cambio en N (punto muerto).
• Suelte el freno de estaciona -
miento.
• Pise el freno con mayor fuerza de la habitual, ya que dispondrá de
menor rendimiento de frenada.
• Se necesitará mayor esfuerzo para mover el volante, ya que el sistema
de dirección asistida no funcionará.
• Remolque el vehículo con otro vehículo más pesado.
• Los conductores de ambos vehículos deberían comunicarse
frecuentemente.
• Antes de efectuar un remolque de emergencia, asegúrese de que el
gancho no está dañado ni roto.
• Sujete firmemente el cable o la cadena al gancho.
• No dé tirones sobre el gancho. Aplique la fuerza de forma
progresiva.
OTLE068023
OTLE068031
■Delantero
■Trasero
TLe Euro spain 6.qxp 5/5/2018 12:36 PM Page 47

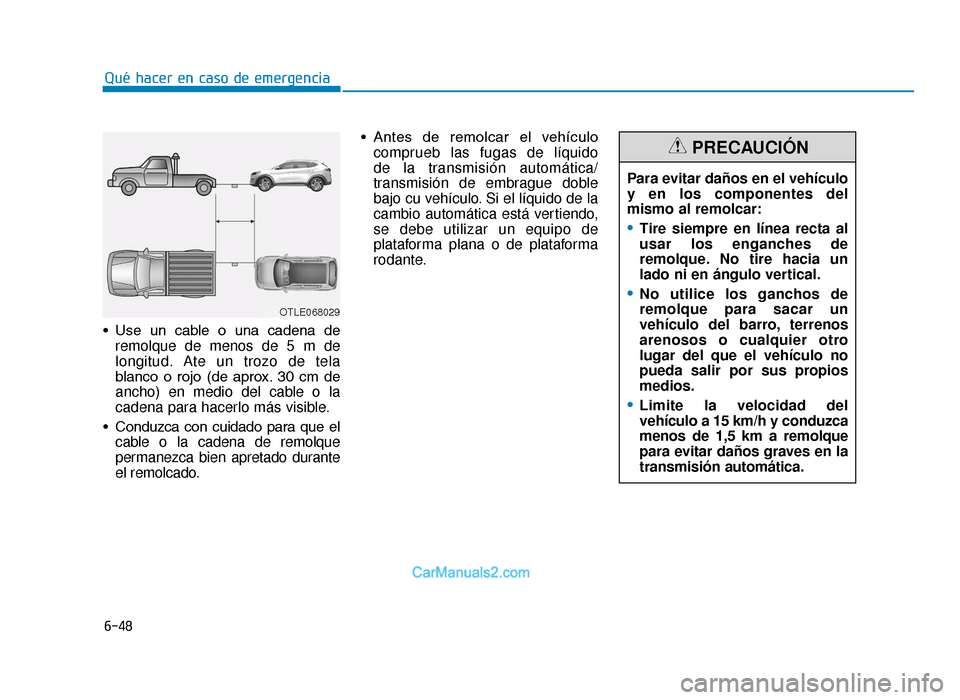

6-48
Qué hacer en caso de emergencia
• Use un cable o una cadena de remolque de menos de 5 m de
longitud. Ate un trozo de tela
blanco o rojo (de aprox. 30 cm de
ancho) en medio del cable o la
cadena para hacerlo más visible.
• Conduzca con cuidado para que el cable o la cadena de remolque
permanezca bien apretado durante
el remolcado. • Antes de remolcar el vehículo
comprueb las fugas de líquido
de la transmisión automática/
transmisión de embrague doble
bajo cu vehículo. Si el líquido de la
cambio automática está vertiendo,
se debe utilizar un equipo de
plataforma plana o de plataforma
rodante. Para evitar daños en el vehículo
y en los componentes del
mismo al remolcar:
•Tire siempre en línea recta al
usar los enganches de
remolque. No tire hacia un
lado ni en ángulo vertical.
•No utilice los ganchos de
remolque para sacar un
vehículo del barro, terrenos
arenosos o cualquier otro
lugar del que el vehículo no
pueda salir por sus propios
medios.
•Limite la velocidad del
vehículo a 15 km/h y conduzca
menos de 1,5 km a remolque
para evitar daños graves en la
transmisión automática.
PRECAUCIÓN
OTLE068029
TLe Euro spain 6.qxp 5/5/2018 12:36 PM Page 48

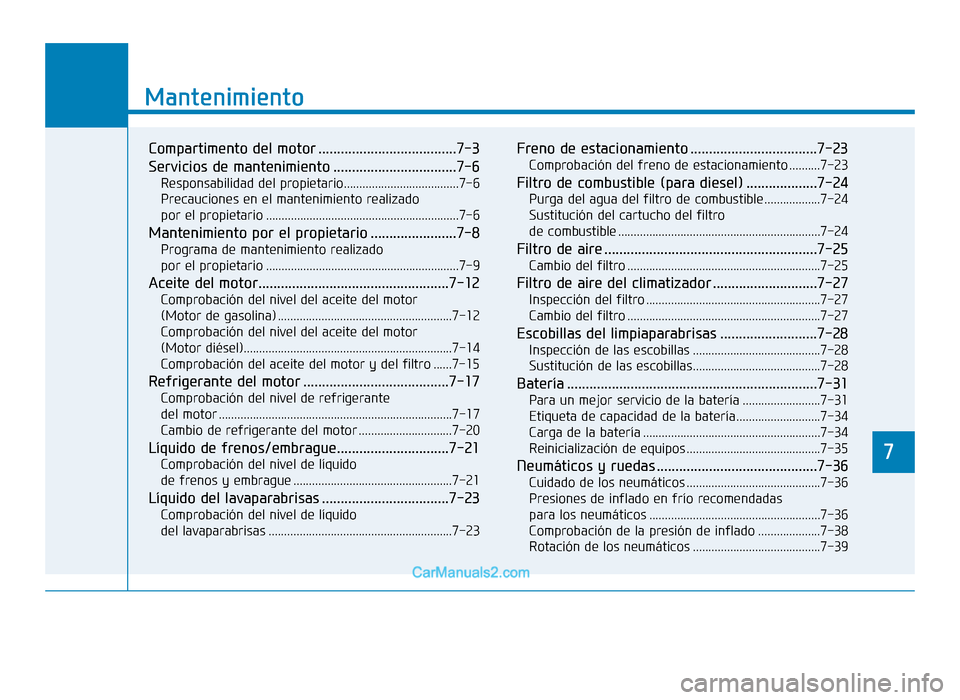

7
Mantenimiento
7
Mantenimiento
Compartimento del motor .....................................7-3
Servicios de mantenimiento .................................7-6
Responsabilidad del propietario.....................................7-6
Precauciones en el mantenimiento realizado
por el propietario ..............................................................7-6
Mantenimiento por el propietario .......................7-8
Programa de mantenimiento realizado
por el propietario ..............................................................7-9
Aceite del motor...................................................7-12
Comprobación del nivel del aceite del motor
(Motor de gasolina) ........................................................7-12
Comprobación del nivel del aceite del motor
(Motor diésel)...................................................................7-14
Comprobación del aceite del motor y del filtro ......7-15
Refrigerante del motor .......................................7-17
Comprobación del nivel de refrigerante
del motor ........................................................................\
...7-17
Cambio de refrigerante del motor ..............................7-20
Líquido de frenos/embrague..............................7-21
Comprobación del nivel de líquido
de frenos y embrague ...................................................7-21
Líquido del lavaparabrisas ..................................7-23
Comprobación del nivel de líquido
del lavaparabrisas ...........................................................7-23
Freno de estacionamiento ..................................7-23
Comprobación del freno de estacionamiento ..........7-23
Filtro de combustible (para diesel) ...................7-24
Purga del agua del filtro de combustible ..................7-24
Sustitución del cartucho del filtro
de combustible .................................................................7-24
Filtro de aire .........................................................7-25
Cambio del filtro ..............................................................7-25
Filtro de aire del climatizador ............................7-27
Inspección del filtro ........................................................7-27
Cambio del filtro ..............................................................7-27
Escobillas del limpiaparabrisas ..........................7-28
Inspección de las escobillas .........................................7-28
Sustitución de las escobillas.........................................7-28
Batería ...................................................................7-31
Para un mejor servicio de la batería .........................7-31
Etiqueta de capacidad de la batería...........................7-34
Carga de la batería .........................................................7-34
Reinicialización de equipos ...........................................7-35
Neumáticos y ruedas ...........................................7-36
Cuidado de los neumáticos ...........................................7-36
Presiones de inflado en frío recomendadas
para los neumáticos .......................................................7-36
Comprobación de la presión de inflado ....................7-38
Rotación de los neumáticos .........................................7-39
7
TLe Euro spain 7.qxp 09.05.2018 11:46 Page 1

7
Alineación de las ruedas y equilibrad
de los neumáticos ...........................................................7-40
Sustitución de los neumáticos .....................................7-41
Cambio de las ruedas ....................................................7-43
Tracción de los neumáticos ..........................................7-43
Mantenimiento de los neumáticos ............................7-43
Etiquetado del flanco del neumático .........................7-43
Neumático de cociente altura/
ancho seccional bajo .....................................................7-48
Fusibles..................................................................7-49
Descripción del panel de fusibles y relés .................7-54
Lámparas ...............................................................7-68
Cambio de las bombillas de los faros, asistente
de luz de cruce estática, luces de posición,
intermitentes y luz antiniebla ......................................7-69
Faro antiniebla .................................................................7-72
Cambio del intermitente lateral ...................................7-73
Orientación de los faros y
de los faros antiniebla (Para Europa) ........................7-74
Cambio de las bombillas de los pilotos
combinados traseros ......................................................7-79
Cambio de la bombilla de la tercera luz de freno ..7-82
Cambio de la bombilla de la luz de la matrícula ......7-82
Cambio de la bombilla de la luz interior ....................7-83
Cuidado del aspecto general ..............................7-85
Cuidado del exterior .......................................................7-85
Cuidado del interior ........................................................7-91
Sistema de control de emisiones .......................7-95
Sistema de control de emisiones del cárter
del cigüeñal.......................................................................7\
-95
Sistema evaporativo de control de emisiones .........7-95
Sistema de control de emisiones del escape ...........7-96
Reducción catalítica selectiva ....................................7-101
Indicador de urea ..........................................................7-101
Mensaje de advertencia de nivel bajo de urea ....7-102
Avería del sistema SCR ................................................7-103
Eliminar la restricción de arranque del vehículo ..7-104
Rellenar la solución de urea ......................................7-105
Almacenar la solución de urea ..................................7-108
Pureza de la solución de urea...................................7-108
TLe Euro spain 7.qxp 09.05.2018 11:46 Page 2

7-3
7
Mantenimiento
COMPARTIMENTO DEL MOTOR
1. Depósito de refrigerante delmotor/Tapón del radiador
2. Depósito de líquido de frenos/embrague
3. Purificador de aire
4. Varilla de aceite del motor
5. Tapón de llenado de aceite del motor
6. Depósito del líquido del lavaparabrisas
7. Caja de fusibles
8. Batería
La tapa del motor actual en el
vehículo puede ser diferente al
de la ilustración.
OTLE075001/OTLE075002
■Motor de gasolina (1,6 GDI)
■Motor de gasolina (1,6 T-GDI)
TLe Euro spain 7.qxp 09.05.2018 11:47 Page 3

7-4
Mantenimiento
1. Depósito de refrigerante delmotor/Tapón del radiador
2. Depósito de líquido de frenos/embrague
3. Purificador de aire
4. Varilla de aceite del motor
5. Tapón de llenado de aceite del motor
6. Depósito del líquido del lavaparabrisas
7. Caja de fusibles
8. Batería
La tapa del motor actual en el
vehículo puede ser diferente al
de la ilustración.
OTLE075003/OTLE075104
■Motor de gasolina (2,0 MPI)
■Motor de gasolina (2,4 GDI)
TLe Euro spain 7.qxp 09.05.2018 11:47 Page 4
