Hyundai Tucson 2019 Manual del propietario (in Spanish)

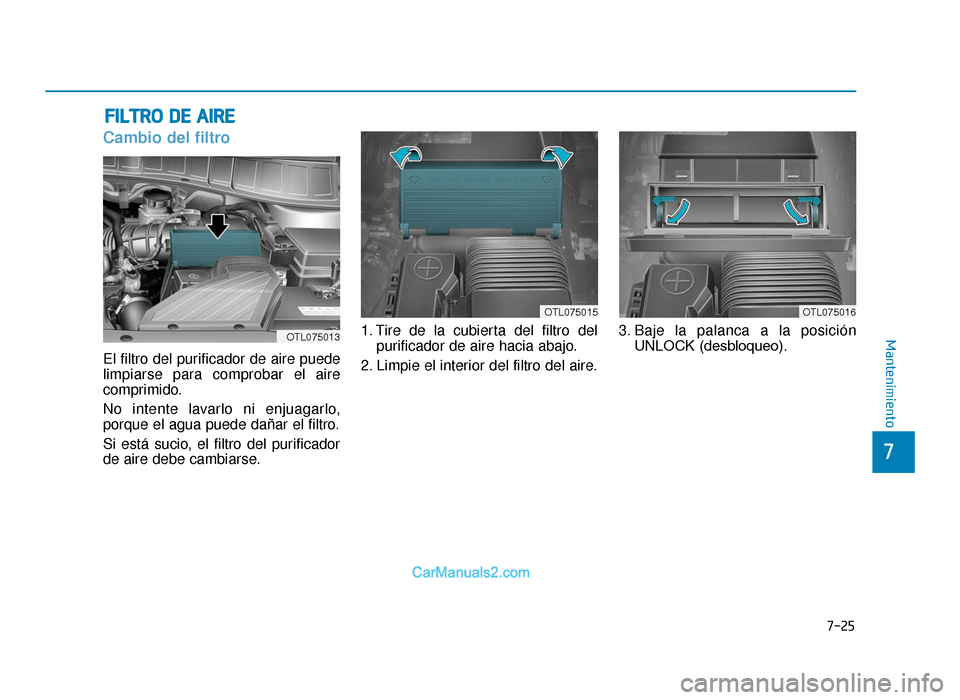

7-25
7
Mantenimiento
FILTRO DE AIRE
Cambio del filtro
El filtro del purificador de aire puede
limpiarse para comprobar el aire
comprimido.
No intente lavarlo ni enjuagarlo,
porque el agua puede dañar el filtro.
Si está sucio, el filtro del purificador
de aire debe cambiarse.1. Tire de la cubierta del filtro del
purificador de aire hacia abajo.
2. Limpie el interior del filtro del aire. 3. Baje la palanca a la posición
UNLOCK (desbloqueo).
OTL075013
OTL075015OTL075016
TLe Euro spain 7.qxp 09.05.2018 11:49 Page 25

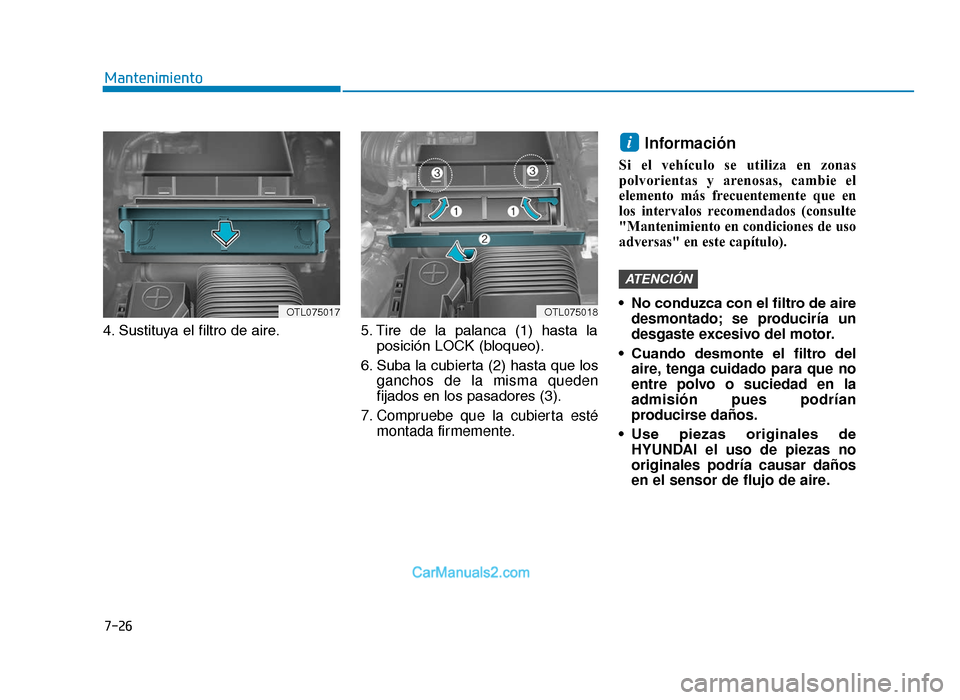

7-26
Mantenimiento
4. Sustituya el filtro de aire. 5. Tire de la palanca (1) hasta la
posición LOCK (bloqueo).
6. Suba la cubierta (2) hasta que los ganchos de la misma queden
fijados en los pasadores (3).
7. Compruebe que la cubierta esté montada firmemente.
Información
Si el vehículo se utiliza en zonas
polvorientas y arenosas, cambie el
elemento más frecuentemente que en
los intervalos recomendados (consulte
"Mantenimiento en condiciones de uso
adversas" en este capítulo).
• No conduzca con el filtro de airedesmontado; se produciría un
desgaste excesivo del motor.
• Cuando desmonte el filtro del aire, tenga cuidado para que no
entre polvo o suciedad en la
admisión pues podrían
producirse daños.
• Use piezas originales de HYUNDAI el uso de piezas no
originales podría causar daños
en el sensor de flujo de aire.
ATENCIÓN
i
OTL075017OTL075018
TLe Euro spain 7.qxp 09.05.2018 11:49 Page 26

7-27
7
Mantenimiento

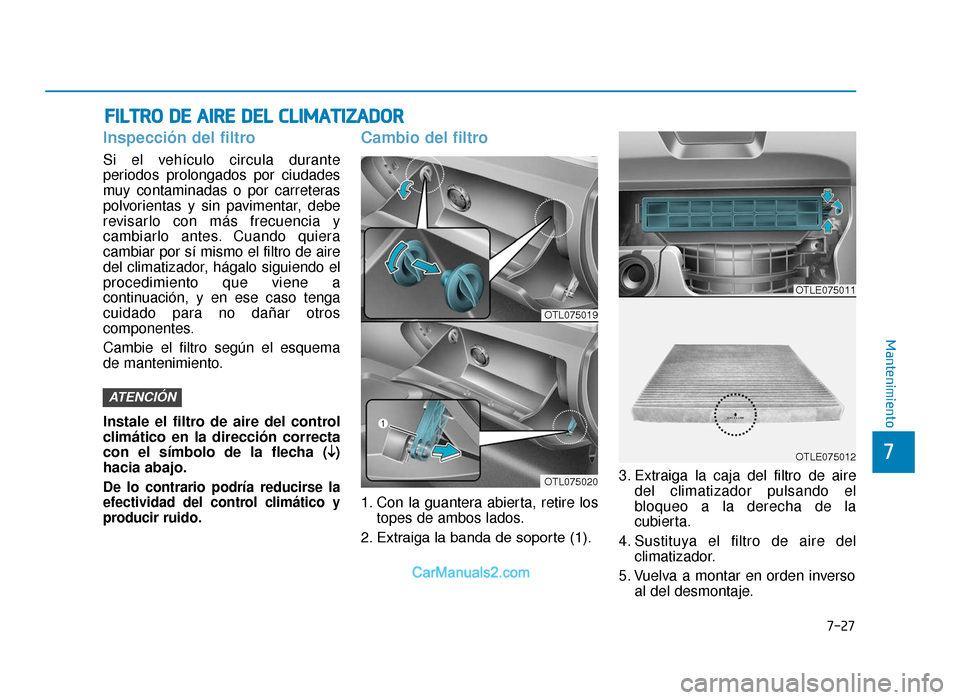

FILTRO DE AIRE DEL CLIMATIZADOR
Inspección del filtro
Si el vehículo circula durante
periodos prolongados por ciudades
muy contaminadas o por carreteras
polvorientas y sin pavimentar, debe
revisarlo con más frecuencia y
cambiarlo antes. Cuando quiera
cambiar por sí mismo el filtro de aire
del climatizador, hágalo siguiendo el
procedimiento que viene a
continuación, y en ese caso tenga
cuidado para no dañar otros
componentes.
Cambie el filtro según el esquema
de mantenimiento.
Instale el filtro de aire del control
climático en la dirección correcta
con el símbolo de la flecha (
↓)
hacia abajo.
De lo contrario podría reducirse la
efectividad del control climático y
producir ruido.
Cambio del filtro
1. Con la guantera abierta, retire los topes de ambos lados.
2. Extraiga la banda de soporte (1). 3. Extraiga la caja del filtro de aire
del climatizador pulsando el
bloqueo a la derecha de la
cubierta.
4. Sustituya el filtro de aire del climatizador.
5. Vuelva a montar en orden inverso al del desmontaje.
ATENCIÓN
OTL075019
OTL075020
OTLE075011
OTLE075012
TLe Euro spain 7.qxp 09.05.2018 11:49 Page 27

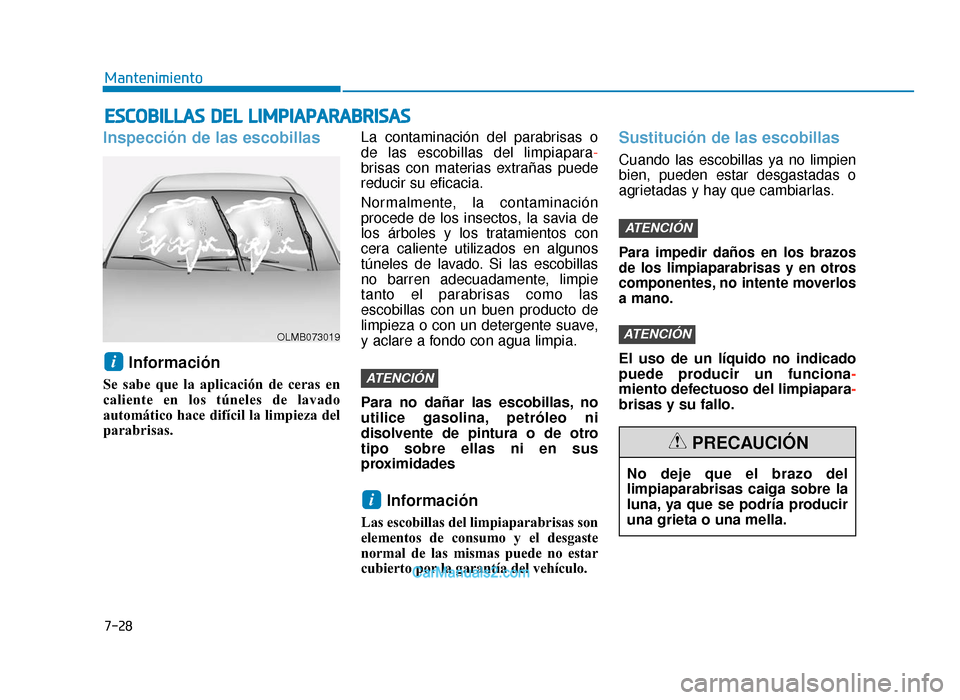

7-28
Mantenimiento
ESCOBILLAS DEL LIMPIAPARABRISAS
Inspección de las escobillasInformación
Se sabe que la aplicación de ceras en
caliente en los túneles de lavado
automático hace difícil la limpieza del
parabrisas. La contaminación del parabrisas o
de las escobillas del limpiapara
-
brisas con materias extrañas puede
reducir su eficacia.
Normalmente, la contaminación
procede de los insectos, la savia de
los árboles y los tratamientos con
cera caliente utilizados en algunos
túneles de lavado. Si las escobillas
no barren adecuadamente, limpie
tanto el parabrisas como las
escobillas con un buen producto de
limpieza o con un detergente suave,
y aclare a fondo con agua limpia.
Para no dañar las escobillas, no
utilice gasolina, petróleo ni
disolvente de pintura o de otro
tipo sobre ellas ni en sus
proximidades
Información
Las escobillas del limpiaparabrisas son
elementos de consumo y el desgaste
normal de las mismas puede no estar
cubierto por la garantía del vehículo.
Sustitución de las escobillas
Cuando las escobillas ya no limpien
bien, pueden estar desgastadas o
agrietadas y hay que cambiarlas.
Para impedir daños en los brazos
de los limpiaparabrisas y en otros
componentes, no intente moverlos
a mano.
El uso de un líquido no indicado
puede producir un funciona-
miento defectuoso del limpiapara -
brisas y su fallo.
ATENCIÓN
ATENCIÓN
i
ATENCIÓN
i
OLMB073019
No deje que el brazo del
limpiaparabrisas caiga sobre la
luna, ya que se podría producir
una grieta o una mella.
PRECAUCIÓN
TLe Euro spain 7.qxp 09.05.2018 11:49 Page 28

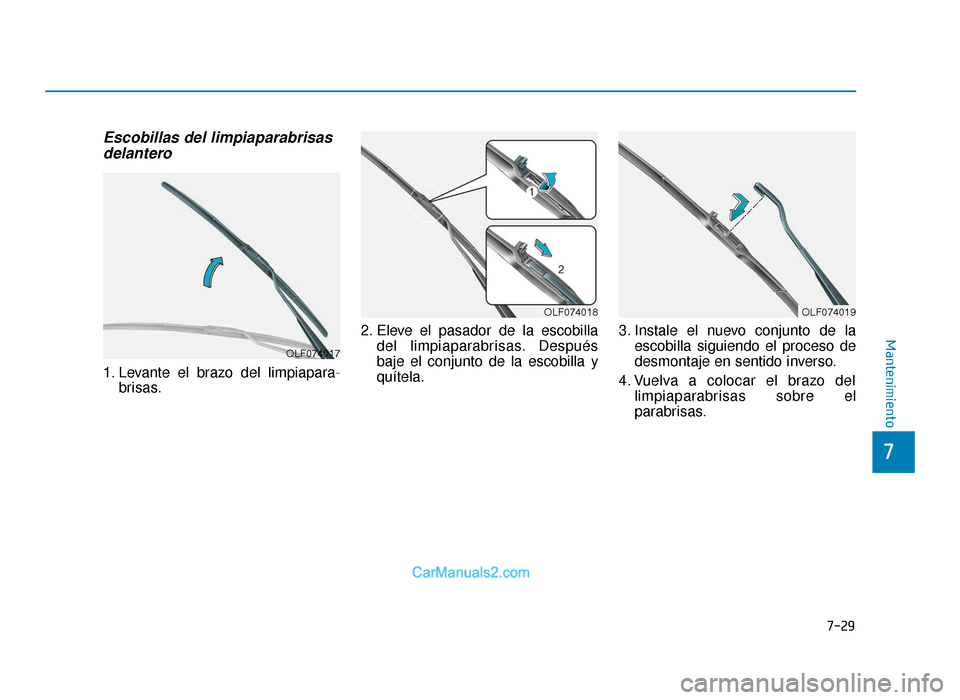

7-29
7
Mantenimiento
Escobillas del limpiaparabrisasdelantero
1. Levante el brazo del limpiapara -
brisas. 2. Eleve el pasador de la escobilla
del limpiaparabrisas. Después
baje el conjunto de la escobilla y
quítela. 3. Instale el nuevo conjunto de la
escobilla siguiendo el proceso de
desmontaje en sentido inverso.
4. Vuelva a colocar el brazo del limpiaparabrisas sobre el
parabrisas.
OLF074017
OLF074018OLF074019
TLe Euro spain 7.qxp 09.05.2018 11:50 Page 29

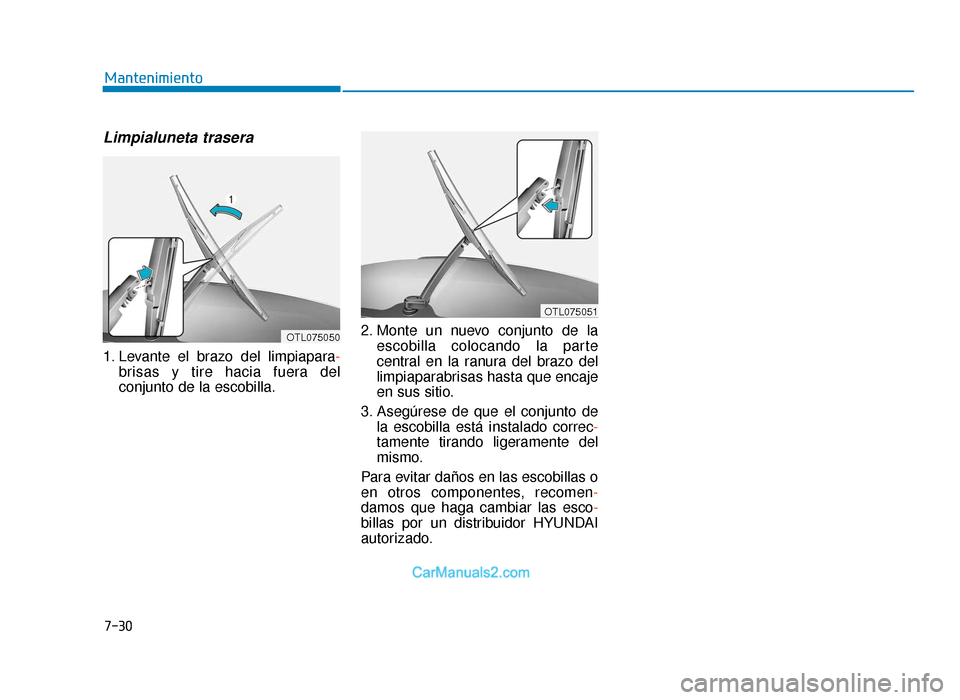

7-30
Mantenimiento
Limpialuneta trasera
1. Levante el brazo del limpiapara-
brisas y tire hacia fuera del
conjunto de la escobilla. 2. Monte un nuevo conjunto de la
escobilla colocando la parte
central en la ranura del brazo del
limpiaparabrisas hasta que encaje
en sus sitio.
3. Asegúrese de que el conjunto de la escobilla está instalado correc-
tamente tirando ligeramente del
mismo.
Para evitar daños en las escobillas o
en otros componentes, recomen -
damos que haga cambiar las esco-
billas por un distribuidor HYUNDAI
autorizado.
OTL075050
OTL075051
TLe Euro spain 7.qxp 09.05.2018 11:50 Page 30

7-31
7
Mantenimiento

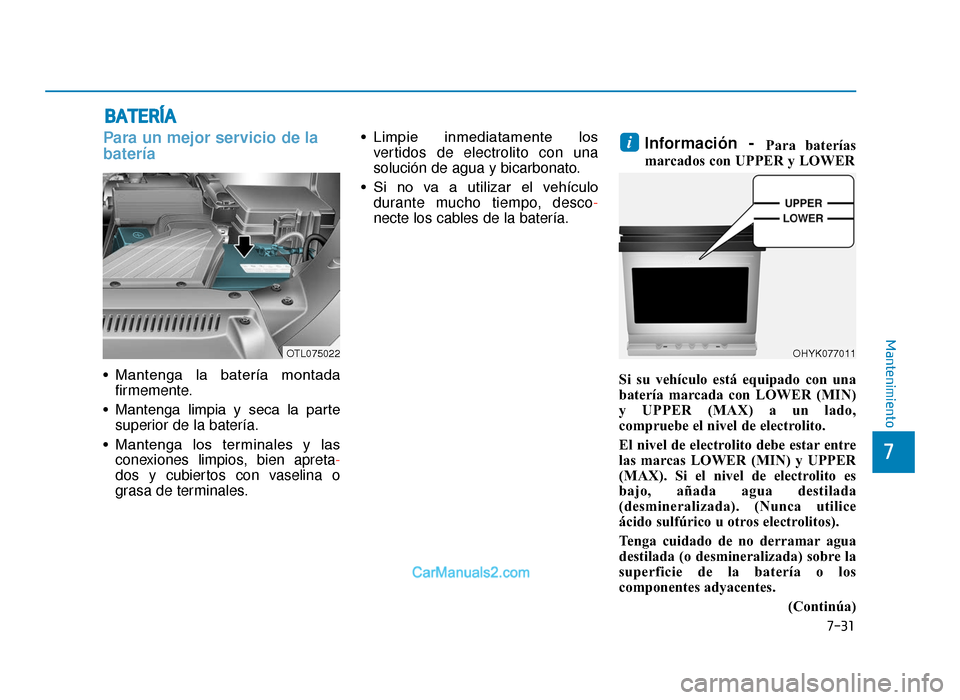

BATERÍA
Para un mejor servicio de la
batería
• Mantenga la batería montadafirmemente.
• Mantenga limpia y seca la parte superior de la batería.
• Mantenga los terminales y las conexiones limpios, bien apreta-
dos y cubiertos con vaselina o
grasa de terminales. • Limpie inmediatamente los
vertidos de electrolito con una
solución de agua y bicarbonato.
• Si no va a utilizar el vehículo durante mucho tiempo, desco-
necte los cables de la batería.
Información - Para baterías
marcados con UPPER y LOWER
Si su vehículo está equipado con una
batería marcada con LOWER (MIN)
y UPPER (MAX) a un lado,
compruebe el nivel de electrolito.
El nivel de electrolito debe estar entre
las marcas LOWER (MIN) y UPPER
(MAX). Si el nivel de electrolito es
bajo, añada agua destilada
(desmineralizada). (Nunca utilice
ácido sulfúrico u otros electrolitos).
Tenga cuidado de no derramar agua
destilada (o desmineralizada) sobre la
superficie de la batería o los
componentes adyacentes. (Continúa)i
OHYK077011 OTL075022
TLe Euro spain 7.qxp 09.05.2018 11:50 Page 31

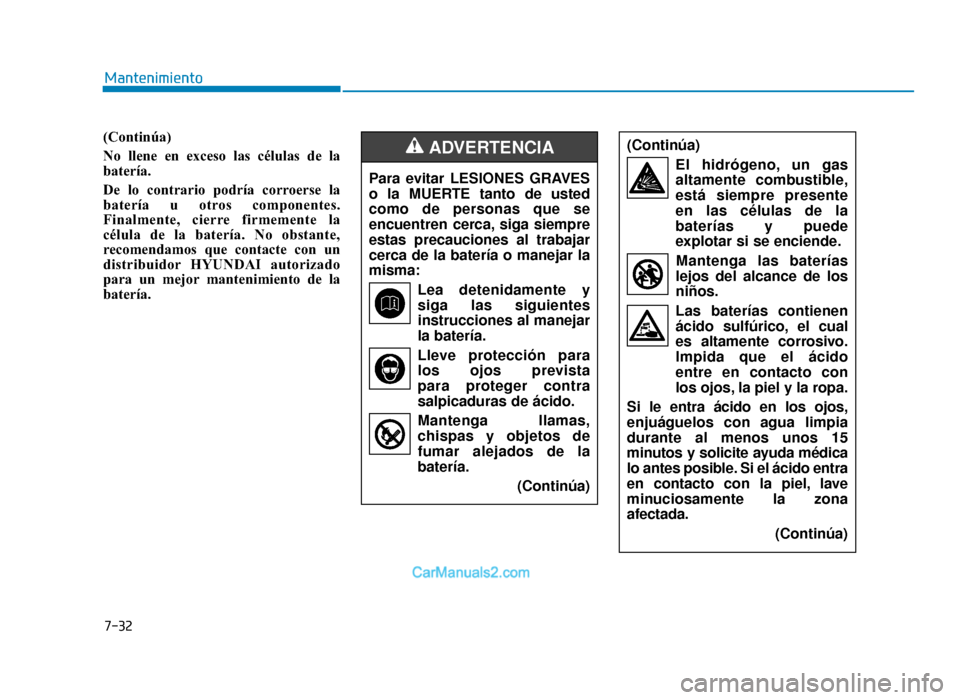

7-32
Mantenimiento
(Continúa)
No llene en exceso las células de la
batería.
De lo contrario podría corroerse la
batería u otros componentes.
Finalmente, cierre firmemente la
célula de la batería. No obstante,
recomendamos que contacte con un
distribuidor HYUNDAI autorizado
para un mejor mantenimiento de la
batería. (Continúa)
El hidrógeno, un gasaltamente combustible,
está siempre presente
en las células de la
baterías y puede
explotar si se enciende.
Mantenga las baterías
lejos del alcance de los
niños.
Las baterías contienen ácido sulfúrico, el cual
es altamente corrosivo.
Impida que el ácido
entre en contacto con
los ojos, la piel y la ropa.
Si le entra ácido en los ojos,
enjuáguelos con agua limpia
durante al menos unos 15
minutos y solicite ayuda médica
lo antes posible. Si el ácido entra
en contacto con la piel, lave
minuciosamente la zona
afectada. (Continúa)
Para evitar LESIONES GRAVES
o la MUERTE tanto de usted
como de personas que se
encuentren cerca, siga siempre
estas precauciones al trabajar
cerca de la batería o manejar la
misma:Lea detenidamente ysiga las siguientes
instrucciones al manejar
la batería.
Lleve protección para los ojos prevista
para proteger contra
salpicaduras de ácido.
Mantenga llamas, chispas y objetos de
fumar alejados de la
batería.
(Continúa)
ADVERTENCIA
TLe Euro spain 7.qxp 09.05.2018 11:50 Page 32

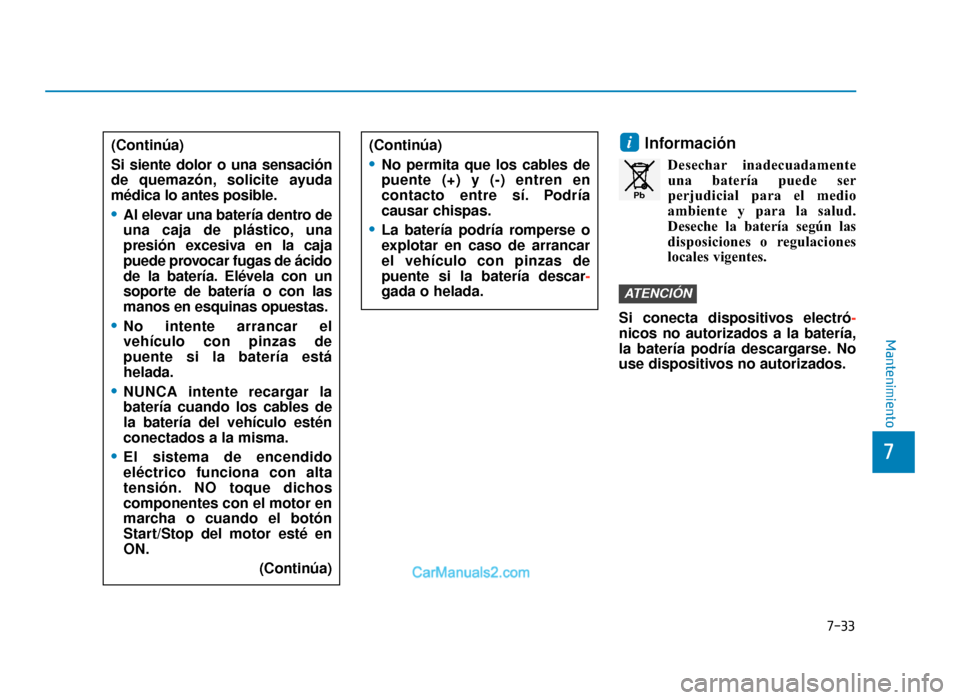

7-33
7
Mantenimiento
Información
Desechar inadecuadamenteuna batería puede ser
perjudicial para el medio
ambiente y para la salud.
Deseche la batería según las
disposiciones o regulaciones
locales vigentes.
Si conecta dispositivos electró -
nicos no autorizados a la batería,
la batería podría descargarse. No
use dispositivos no autorizados.
ATENCIÓN
i(Continúa)
Si siente dolor o una sensación
de quemazón, solicite ayuda
médica lo antes posible.
•Al elevar una batería dentro de
una caja de plástico, una
presión excesiva en la caja
puede provocar fugas de ácido
de la batería. Elévela con un
soporte de batería o con las
manos en esquinas opuestas.
•No intente arrancar el
vehículo con pinzas de
puente si la batería está
helada.
•NUNCA intente recargar la
batería cuando los cables de
la batería del vehículo estén
conectados a la misma.
•El sistema de encendido
eléctrico funciona con alta
tensión. NO toque dichos
componentes con el motor en
marcha o cuando el botón
Start/Stop del motor esté en
ON.
(Continúa)
(Continúa)
•No permita que los cables de
puente (+) y (-) entren en
contacto entre sí. Podría
causar chispas.
•La batería podría romperse o
explotar en caso de arrancar
el vehículo con pinzas de
puente si la batería descar -
gada o helada.
Pb
TLe Euro spain 7.qxp 09.05.2018 11:50 Page 33

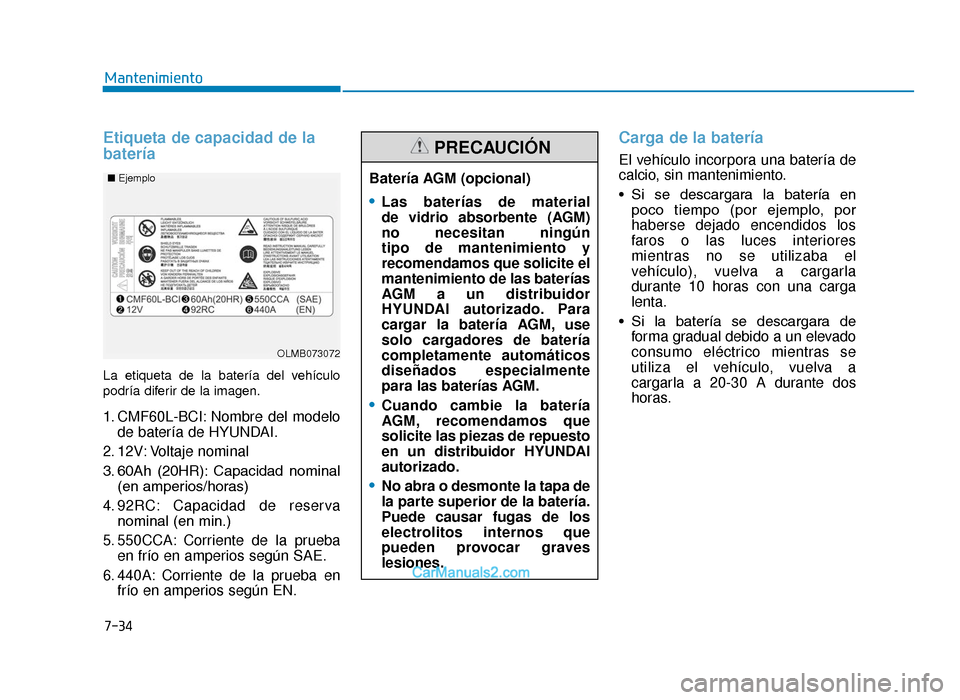

7-34
Mantenimiento
Etiqueta de capacidad de la
batería
La etiqueta de la batería del vehículo
podría diferir de la imagen.
1. CMF60L-BCI: Nombre del modelode batería de HYUNDAI.
2. 12V: Voltaje nominal
3. 60Ah (20HR): Capacidad nominal (en amperios/horas)
4. 92RC: Capacidad de reserva nominal (en min.)
5. 550CCA: Corriente de la prueba en frío en amperios según SAE.
6. 440A: Corriente de la prueba en frío en amperios según EN.
Carga de la batería
El vehículo incorpora una batería de
calcio, sin mantenimiento.
• Si se descargara la batería enpoco tiempo (por ejemplo, por
haberse dejado encendidos los
faros o las luces interiores
mientras no se utilizaba el
vehículo), vuelva a cargarla
durante 10 horas con una carga
lenta.
• Si la batería se descargara de forma gradual debido a un elevado
consumo eléctrico mientras se
utiliza el vehículo, vuelva a
cargarla a 20-30 A durante dos
horas.
OLMB073072
■
Ejemplo
Batería AGM (opcional)
•Las baterías de material
de vidrio absorbente (AGM)
no necesitan ningún
tipo de mantenimiento y
recomendamos que solicite el
mantenimiento de las baterías
AGM a un distribuidor
HYUNDAI autorizado. Para
cargar la batería AGM, use
solo cargadores de batería
completamente automáticos
diseñados especialmente
para las baterías AGM.
•Cuando cambie la batería
AGM, recomendamos que
solicite las piezas de repuesto
en un distribuidor HYUNDAI
autorizado.
•No abra o desmonte la tapa de
la parte superior de la batería.
Puede causar fugas de los
electrolitos internos que
pueden provocar graves
lesiones.
PRECAUCIÓN
