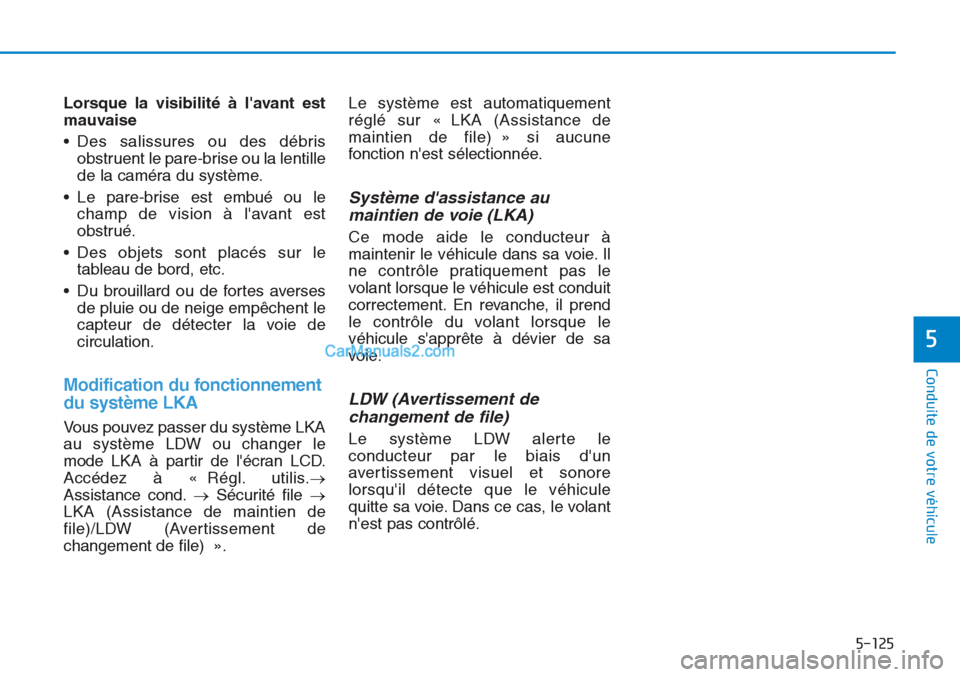

5-125
Conduite de votre véhicule
5
Lorsque la visibilité à l'avant est
mauvaise
• Des salissures ou des débris
obstruent le pare-brise ou la lentille
de la caméra du système.
• Le pare-brise est embué ou le
champ de vision à l'avant est
obstrué.
• Des objets sont placés sur le
tableau de bord, etc.
• Du brouillard ou de fortes averses
de pluie ou de neige empêchent le
capteur de détecter la voie de
circulation.
Modification du fonctionnement
du système LKA
Vous pouvez passer du système LKA
au système LDW ou changer le
mode LKA à partir de l'écran LCD.
Accédez à « Régl. utilis.→
Assistance cond.→Sécurité file →
LKA (Assistance de maintien de
file)/LDW (Avertissement de
changement de file) ».Le système est automatiquement
réglé sur « LKA (Assistance de
maintien de file) » si aucune
fonction n'est sélectionnée.
Système d'assistance au
maintien de voie (LKA)
Ce mode aide le conducteur à
maintenir le véhicule dans sa voie. Il
ne contrôle pratiquement pas le
volant lorsque le véhicule est conduit
correctement. En revanche, il prend
le contrôle du volant lorsque le
véhicule s'apprête à dévier de sa
voie.
LDW (Avertissement de
changement de file)
Le système LDW alerte le
conducteur par le biais d'un
avertissement visuel et sonore
lorsqu'il détecte que le véhicule
quitte sa voie. Dans ce cas, le volant
n'est pas contrôlé.

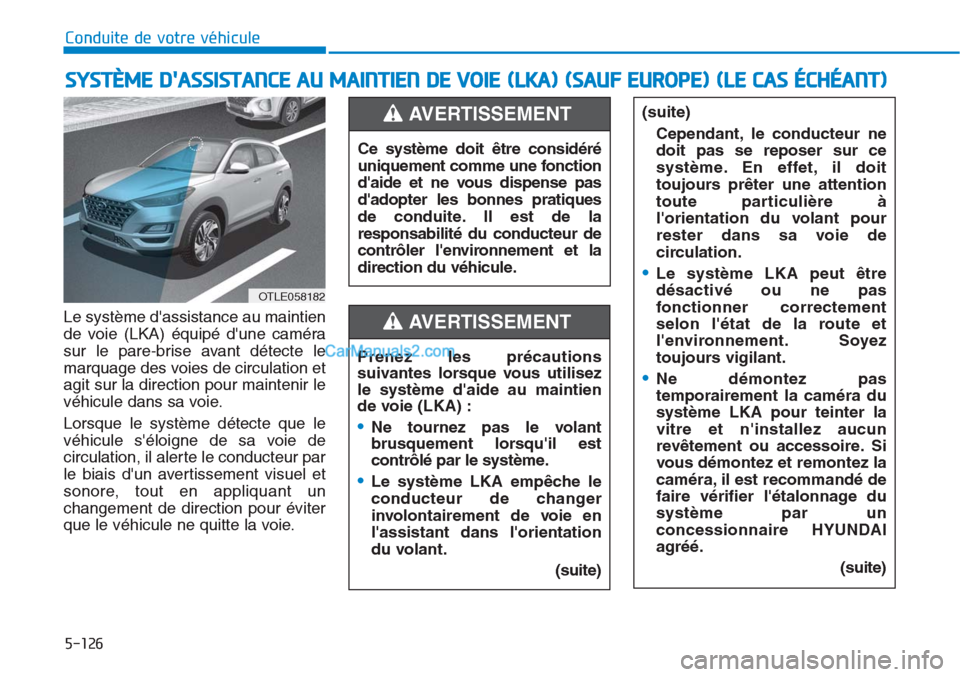

5-126
Conduite de votre véhicule
Le système d'assistance au maintien
de voie (LKA) équipé d'une caméra
sur le pare-brise avant détecte le
marquage des voies de circulation et
agit sur la direction pour maintenir le
véhicule dans sa voie.
Lorsque le système détecte que le
véhicule s'éloigne de sa voie de
circulation, il alerte le conducteur par
le biais d'un avertissement visuel et
sonore, tout en appliquant un
changement de direction pour éviter
que le véhicule ne quitte la voie.
SYSTÈME D'ASSISTANCE AU MAINTIEN DE VOIE (LKA) (SAUF EUROPE) (LE CAS ÉCHÉANT)
OTLE058182
Ce système doit être considéré
uniquement comme une fonction
d'aide et ne vous dispense pas
d'adopter les bonnes pratiques
de conduite. Il est de la
responsabilité du conducteur de
contrôler l'environnement et la
direction du véhicule.
AVERTISSEMENT
Prenez les précautions
suivantes lorsque vous utilisez
le système d'aide au maintien
de voie (LKA) :
•Ne tournez pas le volant
brusquement lorsqu'il est
contrôlé par le système.
•Le système LKA empêche le
conducteur de changer
involontairement de voie en
l'assistant dans l'orientation
du volant.
(suite)
AVERTISSEMENT
(suite)
Cependant, le conducteur ne
doit pas se reposer sur ce
système. En effet, il doit
toujours prêter une attention
toute particulière à
l'orientation du volant pour
rester dans sa voie de
circulation.
•Le système LKA peut être
désactivé ou ne pas
fonctionner correctement
selon l'état de la route et
l'environnement. Soyez
toujours vigilant.
•Ne démontez pas
temporairement la caméra du
système LKA pour teinter la
vitre et n'installez aucun
revêtement ou accessoire. Si
vous démontez et remontez la
caméra, il est recommandé de
faire vérifier l'étalonnage du
système par un
concessionnaire HYUNDAI
agréé.
(suite)

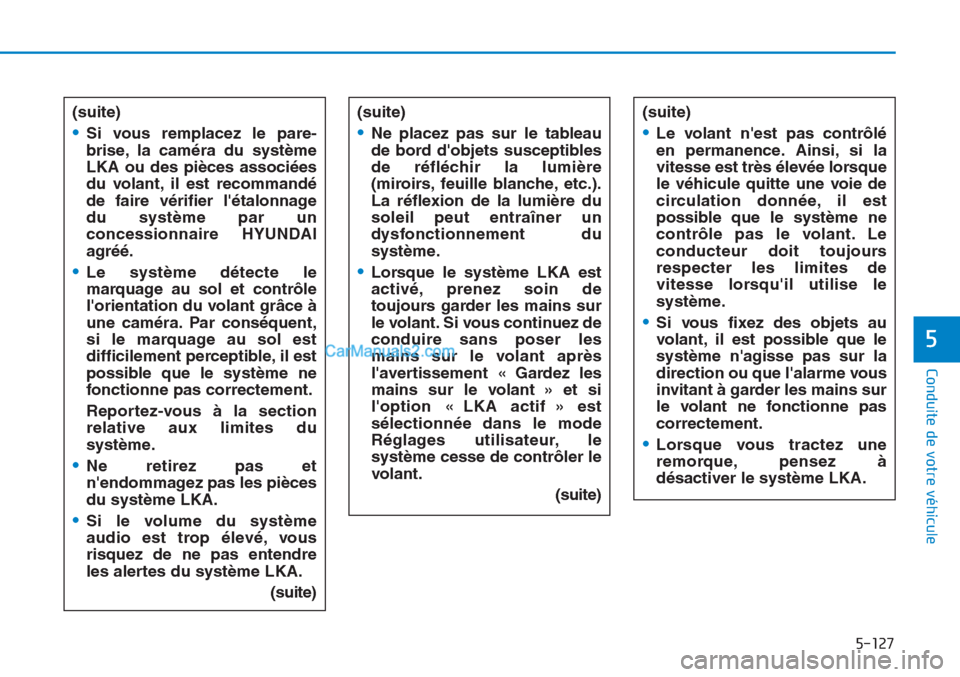

5-127
Conduite de votre véhicule
5
(suite)
•Si vous remplacez le pare-
brise, la caméra du système
LKA ou des pièces associées
du volant, il est recommandé
de faire vérifier l'étalonnage
du système par un
concessionnaire HYUNDAI
agréé.
•Le système détecte le
marquage au sol et contrôle
l'orientation du volant grâce à
une caméra. Par conséquent,
si le marquage au sol est
difficilement perceptible, il est
possible que le système ne
fonctionne pas correctement.
Reportez-vous à la section
relative aux limites du
système.
•Ne retirez pas et
n'endommagez pas les pièces
du système LKA.
•Si le volume du système
audio est trop élevé, vous
risquez de ne pas entendre
les alertes du système LKA.
(suite)
(suite)
•Ne placez pas sur le tableau
de bord d'objets susceptibles
de réfléchir la lumière
(miroirs, feuille blanche, etc.).
La réflexion de la lumière du
soleil peut entraîner un
dysfonctionnement du
système.
•Lorsque le système LKA est
activé, prenez soin de
toujours garder les mains sur
le volant. Si vous continuez de
conduire sans poser les
mains sur le volant après
l'avertissement « Gardez les
mains sur le volant » et si
l'option « LKA actif » est
sélectionnée dans le mode
Réglages utilisateur, le
système cesse de contrôler le
volant.
(suite)
(suite)
•Le volant n'est pas contrôlé
en permanence. Ainsi, si la
vitesse est très élevée lorsque
le véhicule quitte une voie de
circulation donnée, il est
possible que le système ne
contrôle pas le volant. Le
conducteur doit toujours
respecter les limites de
vitesse lorsqu'il utilise le
système.
•Si vous fixez des objets au
volant, il est possible que le
système n'agisse pas sur la
direction ou que l'alarme vous
invitant à garder les mains sur
le volant ne fonctionne pas
correctement.
•Lorsque vous tractez une
remorque, pensez à
désactiver le système LKA.

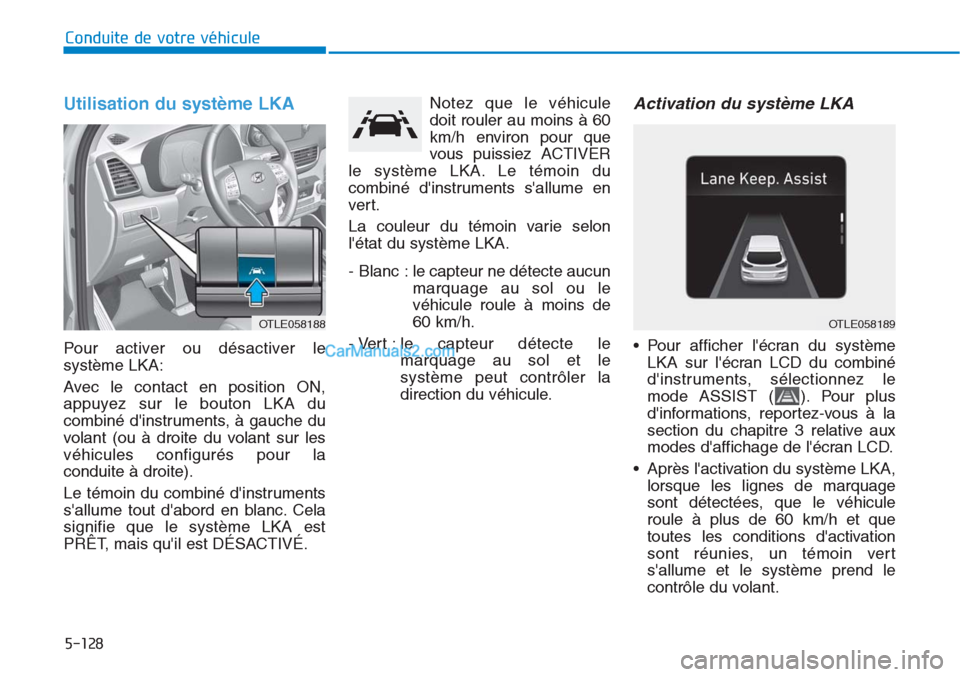

5-128
Conduite de votre véhicule
Utilisation du système LKA
Pour activer ou désactiver le
système LKA:
Avec le contact en position ON,
appuyez sur le bouton LKA du
combiné d'instruments, à gauche du
volant (ou à droite du volant sur les
véhicules configurés pour la
conduite à droite).
Le témoin du combiné d'instruments
s'allume tout d'abord en blanc. Cela
signifie que le système LKA est
PRÊT, mais qu'il est DÉSACTIVÉ.Notez que le véhicule
doit rouler au moins à 60
km/h environ pour que
vous puissiez ACTIVER
le système LKA. Le témoin du
combiné d'instruments s'allume en
ver t.
La couleur du témoin varie selon
l'état du système LKA.
- Blanc : le capteur ne détecte aucun
marquage au sol ou le
véhicule roule à moins de
60 km/h.
- Vert : le capteur détecte le
marquage au sol et le
système peut contrôler la
direction du véhicule.
Activation du système LKA
• Pour afficher l'écran du système
LKA sur l'écran LCD du combiné
d'instruments, sélectionnez le
mode ASSIST ( ). Pour plus
d'informations, reportez-vous à la
section du chapitre 3 relative aux
modes d'affichage de l'écran LCD.
• Après l'activation du système LKA,
lorsque les lignes de marquage
sont détectées, que le véhicule
roule à plus de 60 km/h et que
toutes les conditions d'activation
sont réunies, un témoin vert
s'allume et le système prend le
contrôle du volant.
OTLE058188OTLE058189

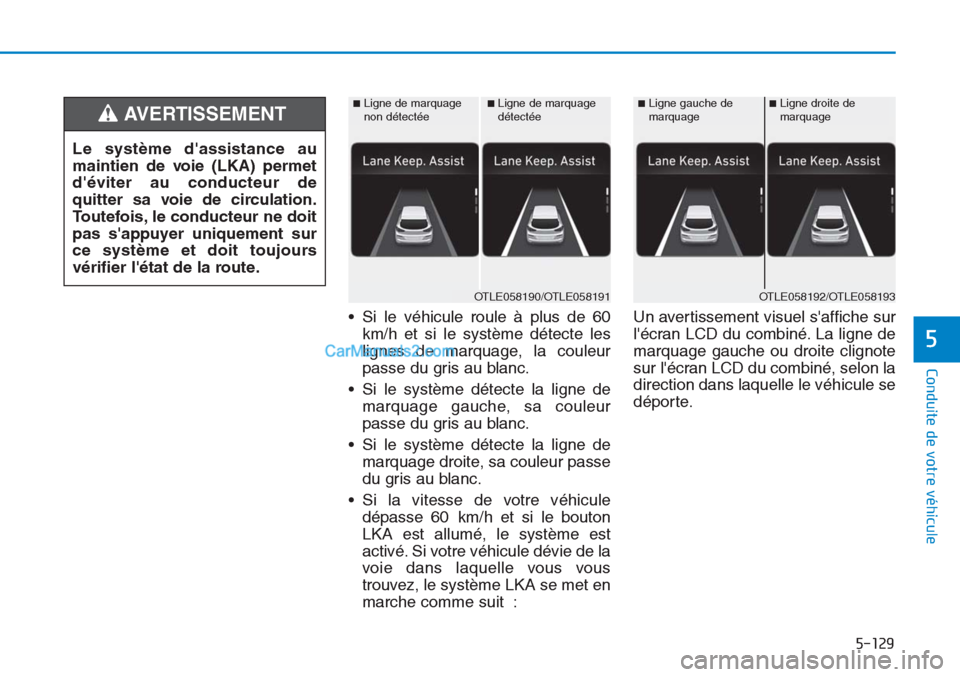

5-129
Conduite de votre véhicule
5
• Si le véhicule roule à plus de 60
km/h et si le système détecte les
lignes de marquage, la couleur
passe du gris au blanc.
• Si le système détecte la ligne de
marquage gauche, sa couleur
passe du gris au blanc.
• Si le système détecte la ligne de
marquage droite, sa couleur passe
du gris au blanc.
• Si la vitesse de votre véhicule
dépasse 60 km/h et si le bouton
LKA est allumé, le système est
activé. Si votre véhicule dévie de la
voie dans laquelle vous vous
trouvez, le système LKA se met en
marche comme suit :Un avertissement visuel s'affiche sur
l'écran LCD du combiné. La ligne de
marquage gauche ou droite clignote
sur l'écran LCD du combiné, selon la
direction dans laquelle le véhicule se
déporte. Le système d'assistance au
maintien de voie (LKA) permet
d'éviter au conducteur de
quitter sa voie de circulation.
Toutefois, le conducteur ne doit
pas s'appuyer uniquement sur
ce système et doit toujours
vérifier l'état de la route.
AVERTISSEMENT â– Ligne de marquage
non détectée■Ligne de marquage
détectée
OTLE058190/OTLE058191
â– Ligne gauche de
marquageâ– Ligne droite de
marquage
OTLE058192/OTLE058193

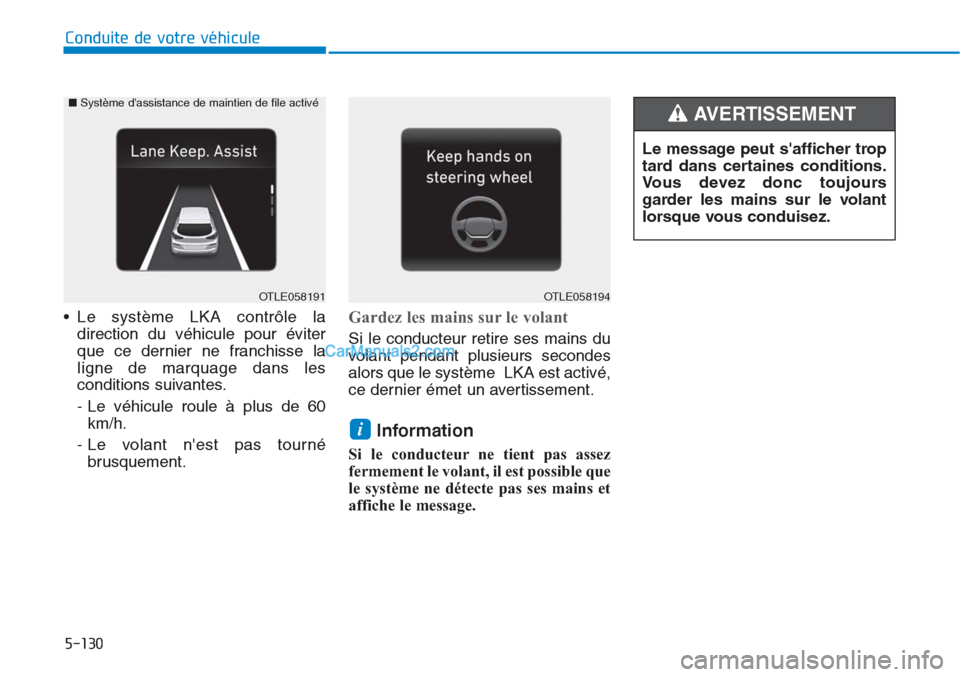

5-130
Conduite de votre véhicule
• Le système LKA contrôle la
direction du véhicule pour éviter
que ce dernier ne franchisse la
ligne de marquage dans les
conditions suivantes.
- Le véhicule roule à plus de 60
km/h.
- Le volant n'est pas tourné
brusquement.
Gardez les mains sur le volant
Si le conducteur retire ses mains du
volant pendant plusieurs secondes
alors que le système LKA est activé,
ce dernier émet un avertissement.
Information
Si le conducteur ne tient pas assez
fermement le volant, il est possible que
le système ne détecte pas ses mains et
affiche le message.
i
OTLE058191
■Système d'assistance de maintien de file activé
OTLE058194
Le message peut s'afficher trop
tard dans certaines conditions.
Vous devez donc toujours
garder les mains sur le volant
lorsque vous conduisez.
AVERTISSEMENT

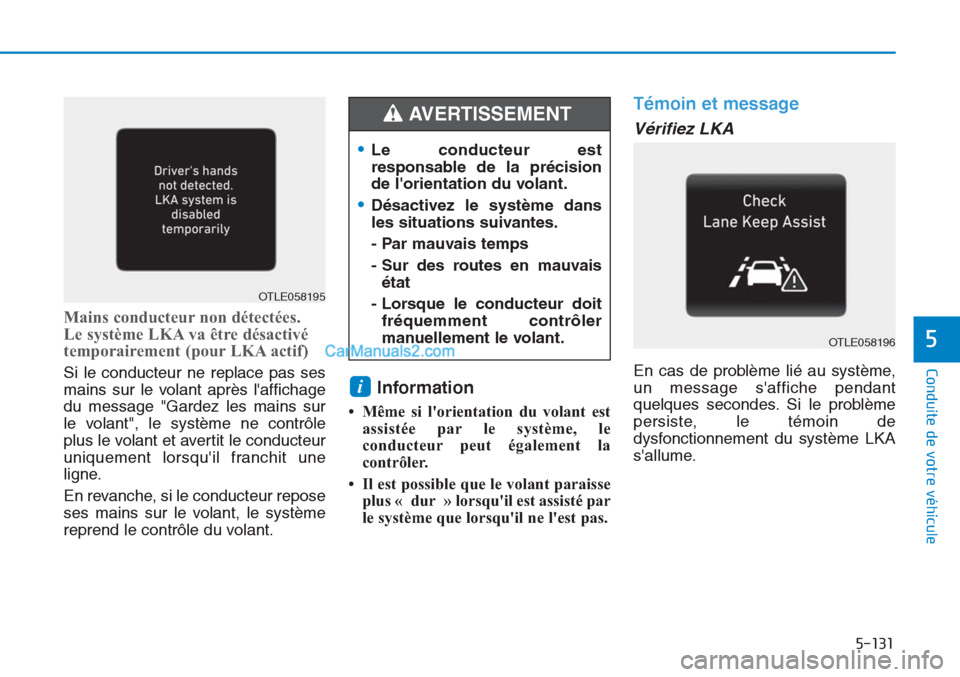

5-131
Conduite de votre véhicule
5
Mains conducteur non détectées.
Le système LKA va être désactivé
temporairement (pour LKA actif)
Si le conducteur ne replace pas ses
mains sur le volant après l'affichage
du message "Gardez les mains sur
le volant", le système ne contrôle
plus le volant et avertit le conducteur
uniquement lorsqu'il franchit une
ligne.
En revanche, si le conducteur repose
ses mains sur le volant, le système
reprend le contrôle du volant.Information
• Même si l'orientation du volant est
assistée par le système, le
conducteur peut également la
contrôler.
• Il est possible que le volant paraisse
plus « dur » lorsqu'il est assisté par
le système que lorsqu'il ne l'est pas.
Témoin et message
Vérifiez LKA
En cas de problème lié au système,
un message s'affiche pendant
quelques secondes. Si le problème
persiste, le témoin de
dysfonctionnement du système LKA
s'allume.
i
OTLE058195
•Le conducteur est
responsable de la précision
de l'orientation du volant.
•Désactivez le système dans
les situations suivantes.
- Par mauvais temps
- Sur des routes en mauvais
état
- Lorsque le conducteur doit
fréquemment contrôler
manuellement le volant.
AVERTISSEMENT
OTLE058196

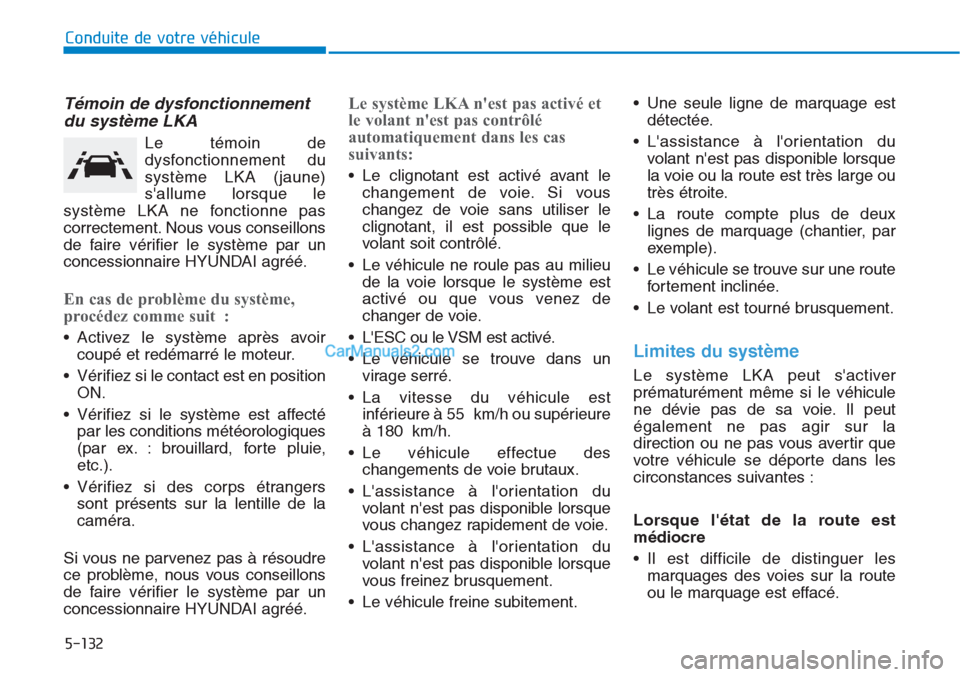

5-132
Conduite de votre véhicule
Témoin de dysfonctionnement
du système LKA
Le témoin de
dysfonctionnement du
système LKA (jaune)
s'allume lorsque le
système LKA ne fonctionne pas
correctement. Nous vous conseillons
de faire vérifier le système par un
concessionnaire HYUNDAI agréé.
En cas de problème du système,
procédez comme suit :
• Activez le système après avoir
coupé et redémarré le moteur.
• Vérifiez si le contact est en position
ON.
• Vérifiez si le système est affecté
par les conditions météorologiques
(par ex. : brouillard, forte pluie,
etc.).
• Vérifiez si des corps étrangers
sont présents sur la lentille de la
caméra.
Si vous ne parvenez pas à résoudre
ce problème, nous vous conseillons
de faire vérifier le système par un
concessionnaire HYUNDAI agréé.
Le système LKA n'est pas activé et
le volant n'est pas contrôlé
automatiquement dans les cas
suivants:
• Le clignotant est activé avant le
changement de voie. Si vous
changez de voie sans utiliser le
clignotant, il est possible que le
volant soit contrôlé.
• Le véhicule ne roule pas au milieu
de la voie lorsque le système est
activé ou que vous venez de
changer de voie.
• L'ESC ou le VSM est activé.
• Le véhicule se trouve dans un
virage serré.
• La vitesse du véhicule est
inférieure à 55 km/h ou supérieure
à 180 km/h.
• Le véhicule effectue des
changements de voie brutaux.
• L'assistance à l'orientation du
volant n'est pas disponible lorsque
vous changez rapidement de voie.
• L'assistance à l'orientation du
volant n'est pas disponible lorsque
vous freinez brusquement.
• Le véhicule freine subitement.• Une seule ligne de marquage est
détectée.
• L'assistance à l'orientation du
volant n'est pas disponible lorsque
la voie ou la route est très large ou
très étroite.
• La route compte plus de deux
lignes de marquage (chantier, par
exemple).
• Le véhicule se trouve sur une route
fortement inclinée.
• Le volant est tourné brusquement.
Limites du système
Le système LKA peut s'activer
prématurément même si le véhicule
ne dévie pas de sa voie. Il peut
également ne pas agir sur la
direction ou ne pas vous avertir que
votre véhicule se déporte dans les
circonstances suivantes :
Lorsque l'état de la route est
médiocre
• Il est difficile de distinguer les
marquages des voies sur la route
ou le marquage est effacé.

5-133
Conduite de votre véhicule
5

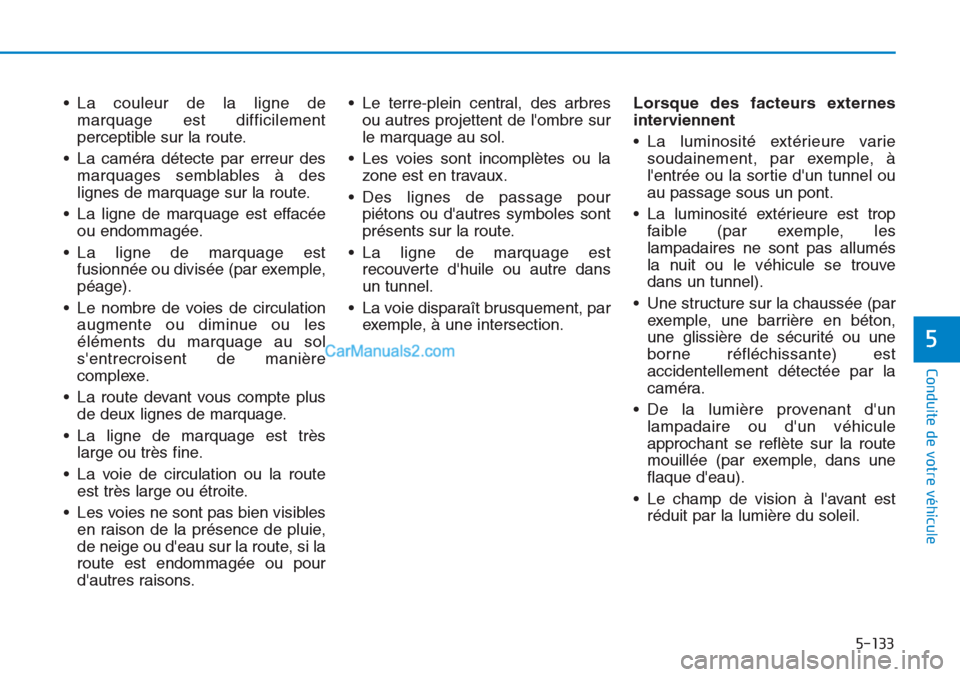

• La couleur de la ligne de
marquage est difficilement
perceptible sur la route.
• La caméra détecte par erreur des
marquages semblables à des
lignes de marquage sur la route.
• La ligne de marquage est effacée
ou endommagée.
• La ligne de marquage est
fusionnée ou divisée (par exemple,
péage).
• Le nombre de voies de circulation
augmente ou diminue ou les
éléments du marquage au sol
s'entrecroisent de manière
complexe.
• La route devant vous compte plus
de deux lignes de marquage.
• La ligne de marquage est très
large ou très fine.
• La voie de circulation ou la route
est très large ou étroite.
• Les voies ne sont pas bien visibles
en raison de la présence de pluie,
de neige ou d'eau sur la route, si la
route est endommagée ou pour
d'autres raisons.• Le terre-plein central, des arbres
ou autres projettent de l'ombre sur
le marquage au sol.
• Les voies sont incomplètes ou la
zone est en travaux.
• Des lignes de passage pour
piétons ou d'autres symboles sont
présents sur la route.
• La ligne de marquage est
recouverte d'huile ou autre dans
un tunnel.
• La voie disparaît brusquement, par
exemple, à une intersection.Lorsque des facteurs externes
interviennent
• La luminosité extérieure varie
soudainement, par exemple, à
l'entrée ou la sortie d'un tunnel ou
au passage sous un pont.
• La luminosité extérieure est trop
faible (par exemple, les
lampadaires ne sont pas allumés
la nuit ou le véhicule se trouve
dans un tunnel).
• Une structure sur la chaussée (par
exemple, une barrière en béton,
une glissière de sécurité ou une
borne réfléchissante) est
accidentellement détectée par la
caméra.
• De la lumière provenant d'un
lampadaire ou d'un véhicule
approchant se reflète sur la route
mouillée (par exemple, dans une
flaque d'eau).
• Le champ de vision à l'avant est
réduit par la lumière du soleil.

5-134
Conduite de votre véhicule

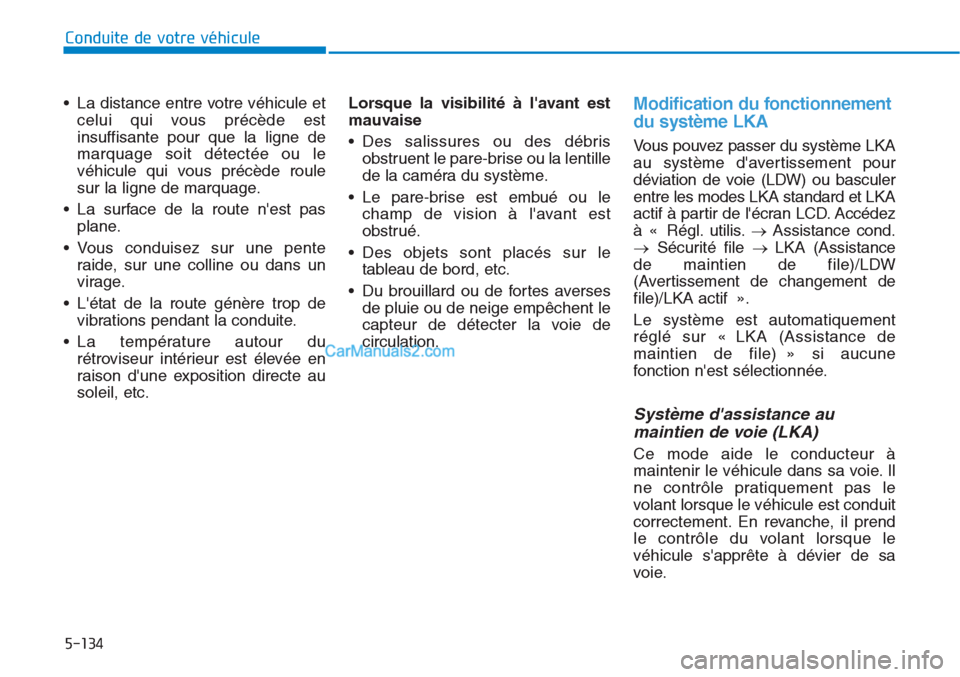

• La distance entre votre véhicule et
celui qui vous précède est
insuffisante pour que la ligne de
marquage soit détectée ou le
véhicule qui vous précède roule
sur la ligne de marquage.
• La surface de la route n'est pas
plane.
• Vous conduisez sur une pente
raide, sur une colline ou dans un
virage.
• L'état de la route génère trop de
vibrations pendant la conduite.
• La température autour du
rétroviseur intérieur est élevée en
raison d'une exposition directe au
soleil, etc.Lorsque la visibilité à l'avant est
mauvaise
• Des salissures ou des débris
obstruent le pare-brise ou la lentille
de la caméra du système.
• Le pare-brise est embué ou le
champ de vision à l'avant est
obstrué.
• Des objets sont placés sur le
tableau de bord, etc.
• Du brouillard ou de fortes averses
de pluie ou de neige empêchent le
capteur de détecter la voie de
circulation.
Modification du fonctionnement
du système LKA
Vous pouvez passer du système LKA
au système d'avertissement pour
déviation de voie (LDW) ou basculer
entre les modes LKA standard et LKA
actif à partir de l'écran LCD. Accédez
à « Régl. utilis.→ Assistance cond.
→Sécurité file → LKA (Assistance
de maintien de file)/LDW
(Avertissement de changement de
file)/LKA actif ».
Le système est automatiquement
réglé sur « LKA (Assistance de
maintien de file) » si aucune
fonction n'est sélectionnée.
Système d'assistance au
maintien de voie (LKA)
Ce mode aide le conducteur à
maintenir le véhicule dans sa voie. Il
ne contrôle pratiquement pas le
volant lorsque le véhicule est conduit
correctement. En revanche, il prend
le contrôle du volant lorsque le
véhicule s'apprête à dévier de sa
voie.
