INFINITI M35 2006  Factory Service Manual CAN SYSTEM (TYPE 6)
LAN-319
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

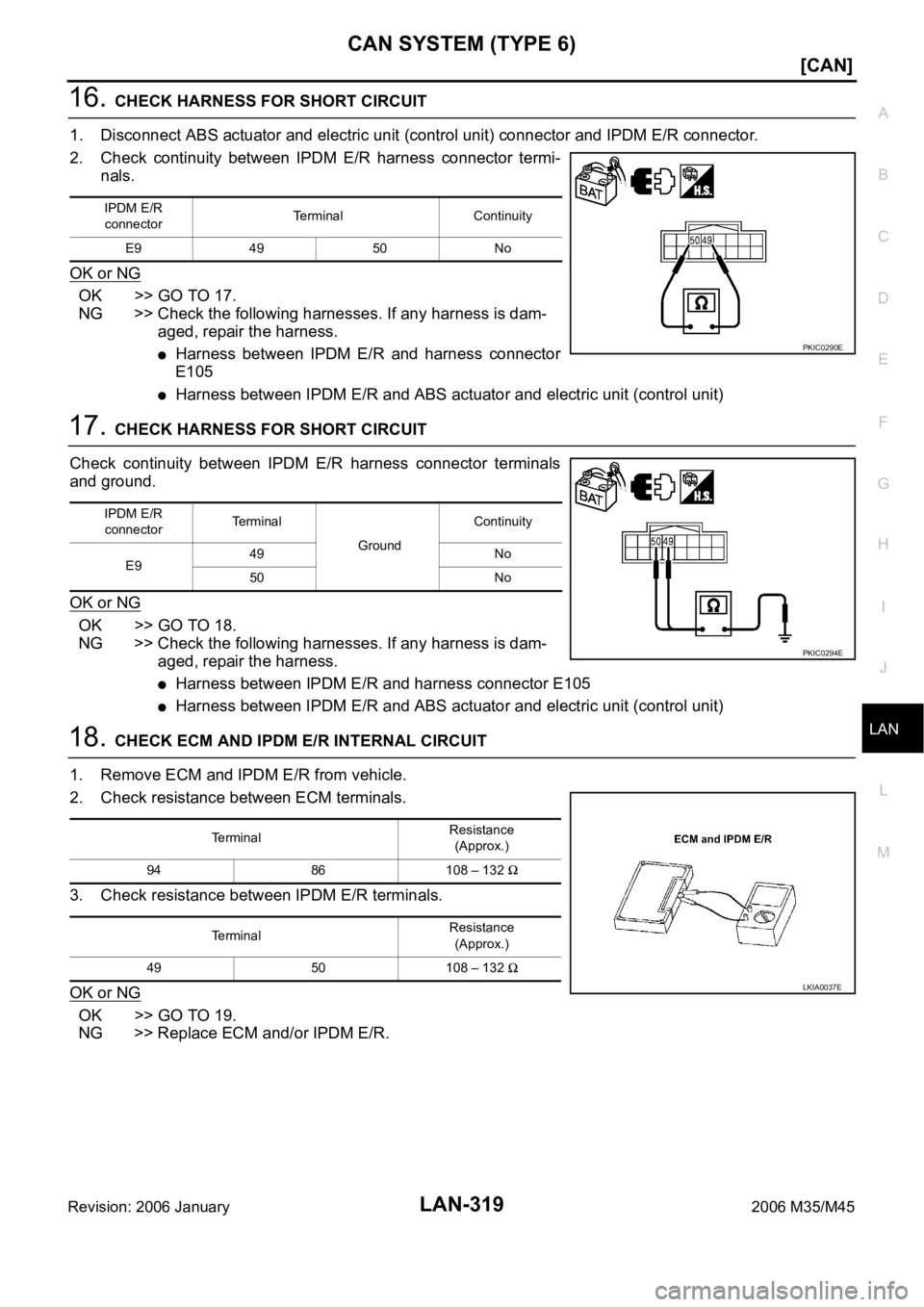

16. CHECK HARNESS FOR SHORT CIRCUIT
1. Disconnect ABS actuator and electric unit (control unit) connecto

Page 3989 of 5621

INFINITI M35 2006  Factory Service Manual LAN-320
[CAN]
CAN SYSTEM (TYPE 6)
Revision: 2006 January2006 M35/M45
19. CHECK SYMPTOM
1. Fill in described symptoms on the column “Symptom” in the check sheet.
2. Connect all connectors, and then

Page 3996 of 5621

INFINITI M35 2006  Factory Service Manual CAN SYSTEM (TYPE 7)
LAN-327
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

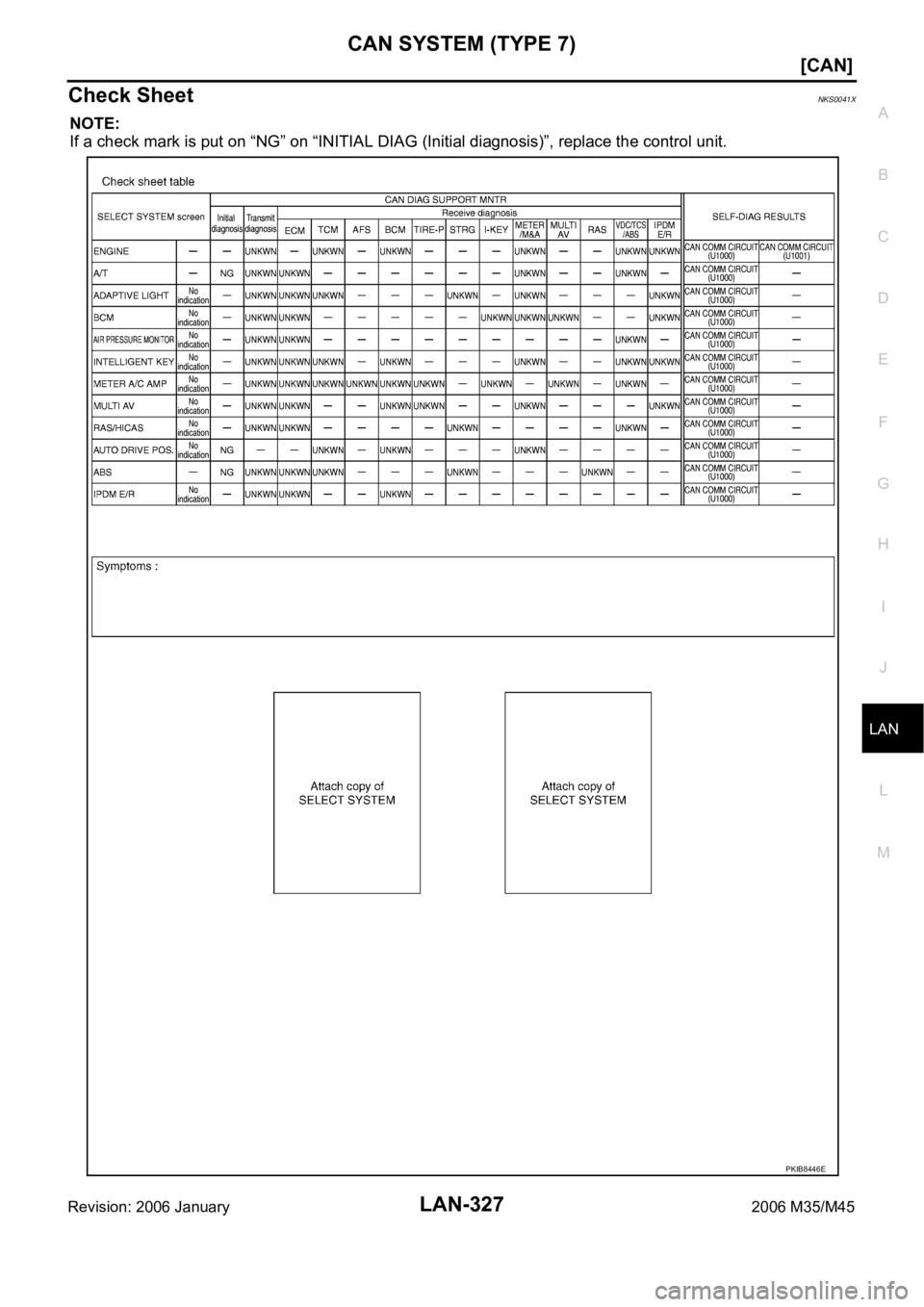

Check SheetNKS0041X
NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”,

Page 3999 of 5621

INFINITI M35 2006  Factory Service Manual LAN-330
[CAN]
CAN SYSTEM (TYPE 7)
Revision: 2006 January2006 M35/M45
CHECK SHEET RESULTS (EXAMPLE)
NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the contr

Page 4000 of 5621

INFINITI M35 2006  Factory Service Manual CAN SYSTEM (TYPE 7)
LAN-331
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45
Case 2

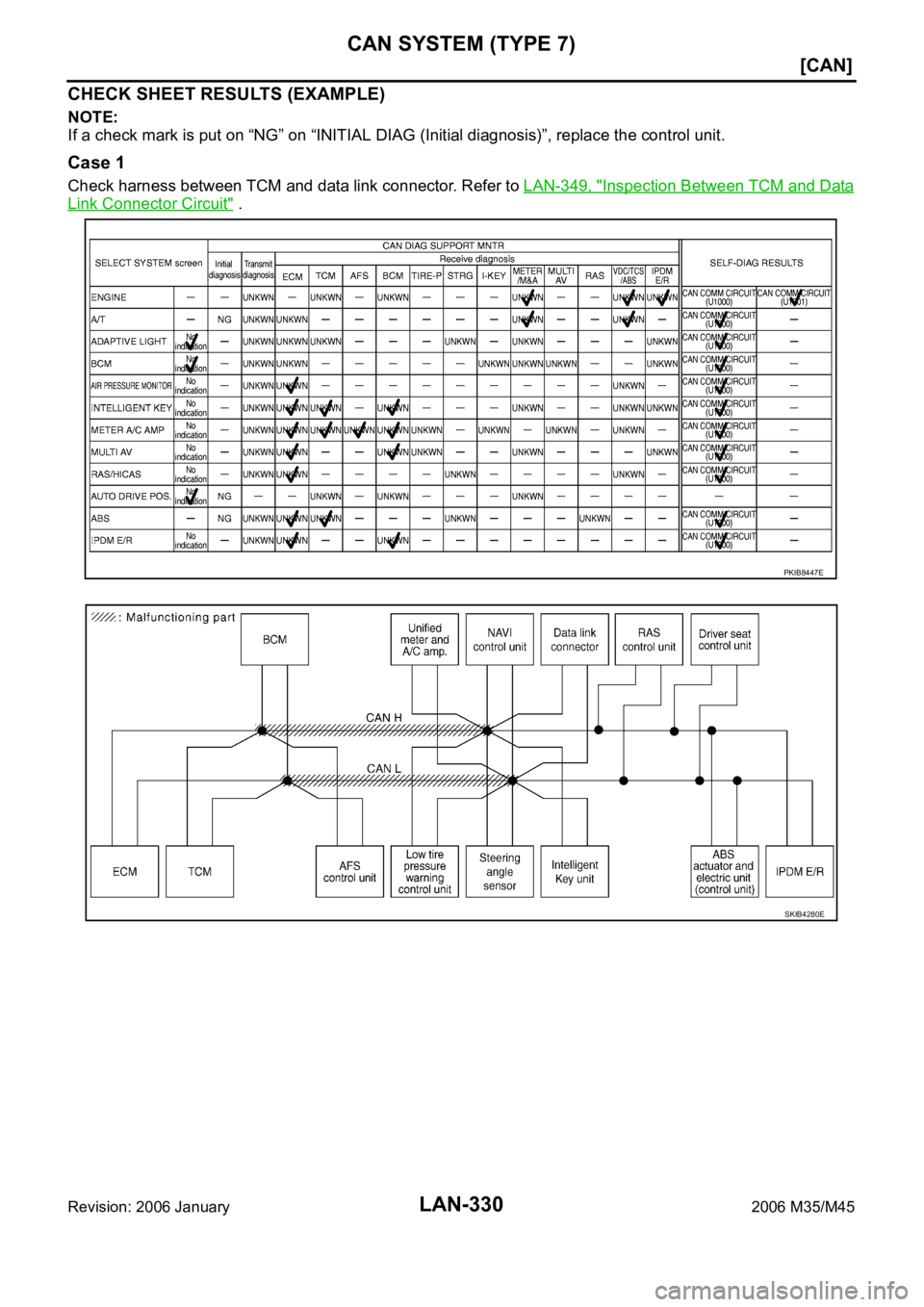

Check  harness  between  data  link  connector  and  RAS  control  unit. Refer to LAN-350,  "

Page 4001 of 5621

INFINITI M35 2006  Factory Service Manual LAN-332
[CAN]
CAN SYSTEM (TYPE 7)
Revision: 2006 January2006 M35/M45
Case 3
Check harness between RAS control unit and driver seat control unit. Refer to LAN-351, "Inspection Between
RAS Control U

Page 4002 of 5621

INFINITI M35 2006  Factory Service Manual CAN SYSTEM (TYPE 7)
LAN-333
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45
Case 4

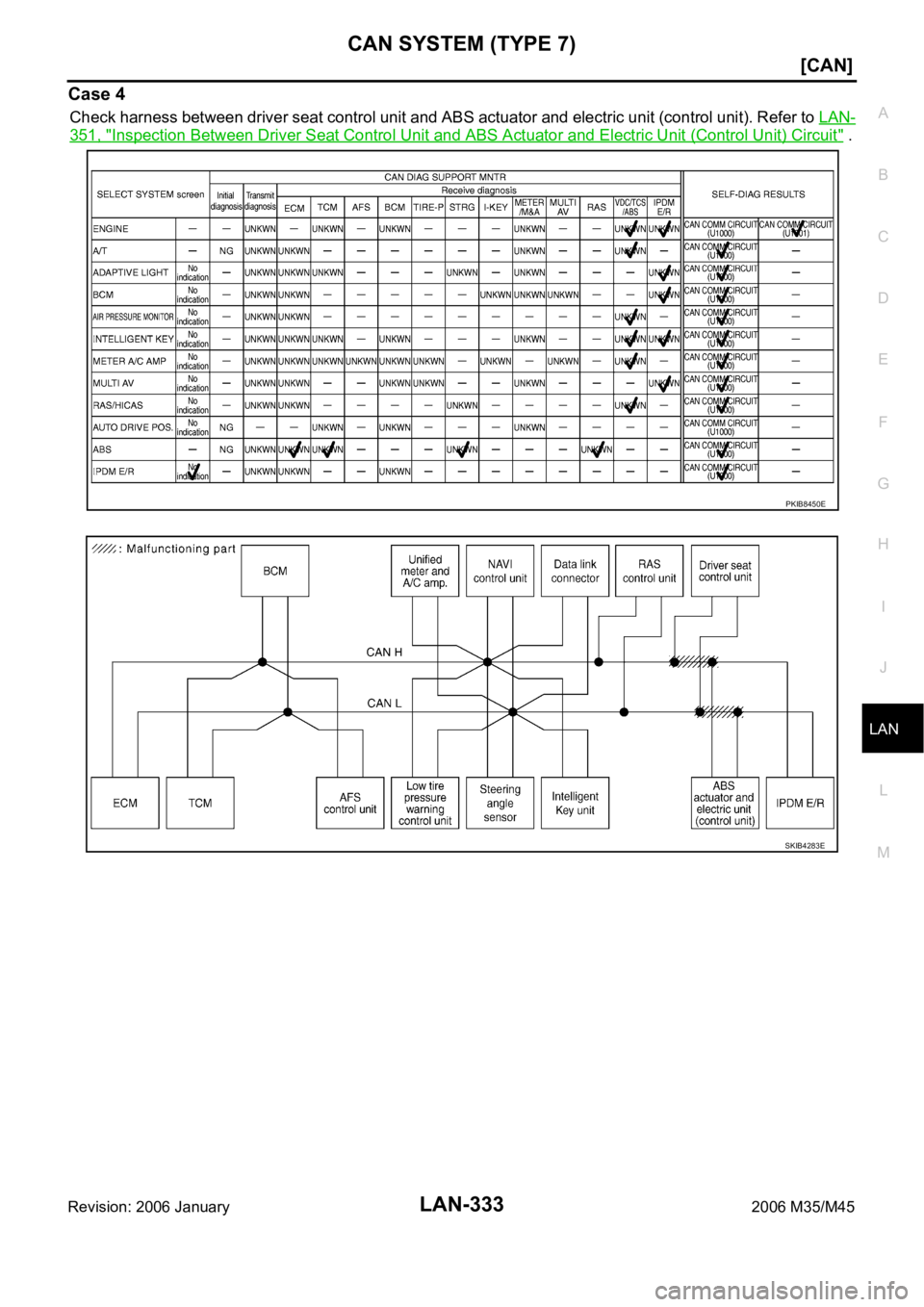

Check harness between driver seat control unit and ABS actuator and electric unit (control unit).

Page 4003 of 5621

INFINITI M35 2006  Factory Service Manual LAN-334
[CAN]
CAN SYSTEM (TYPE 7)
Revision: 2006 January2006 M35/M45
Case 5

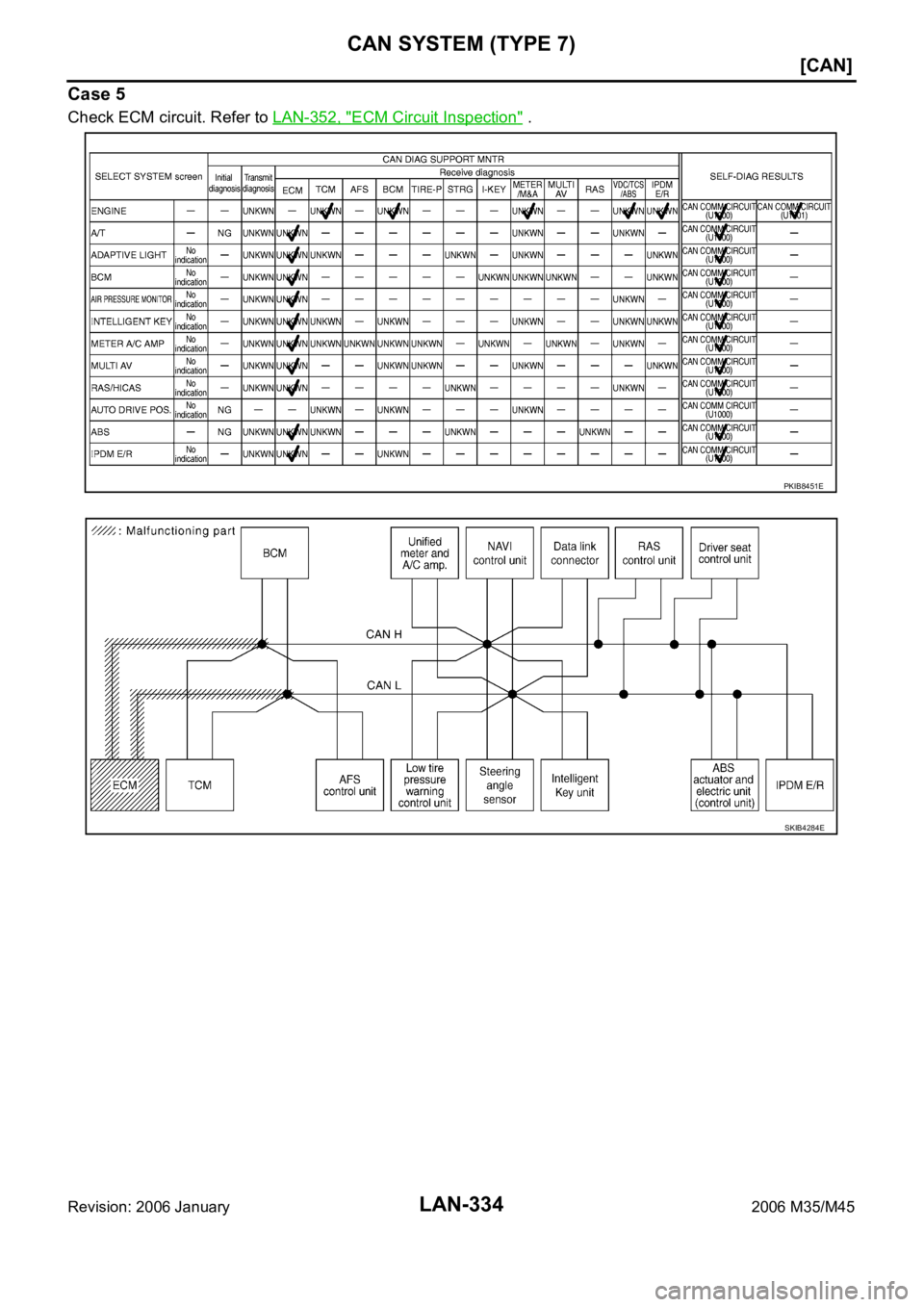

Check ECM circuit. Refer to LAN-352, "ECM Circuit Inspection" .
PKIB8451E
SKIB4284E

Page 4004 of 5621

INFINITI M35 2006  Factory Service Manual CAN SYSTEM (TYPE 7)
LAN-335
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45
Case 6

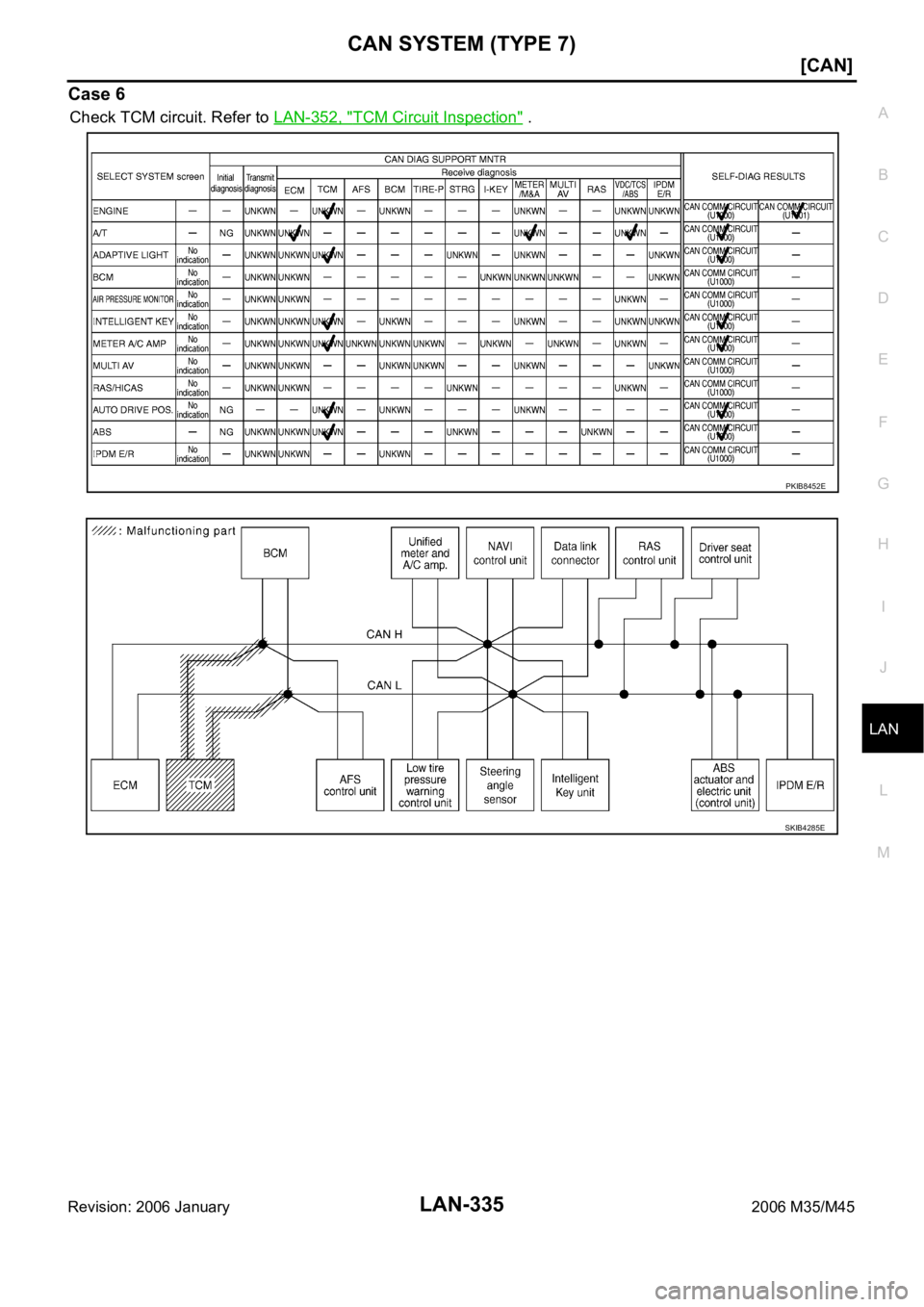

Check TCM circuit. Refer to LAN-352, "TCM Circuit Inspection" .
PKIB8452E
SKIB4285E

Page 4005 of 5621

INFINITI M35 2006  Factory Service Manual LAN-336
[CAN]
CAN SYSTEM (TYPE 7)
Revision: 2006 January2006 M35/M45
Case 7

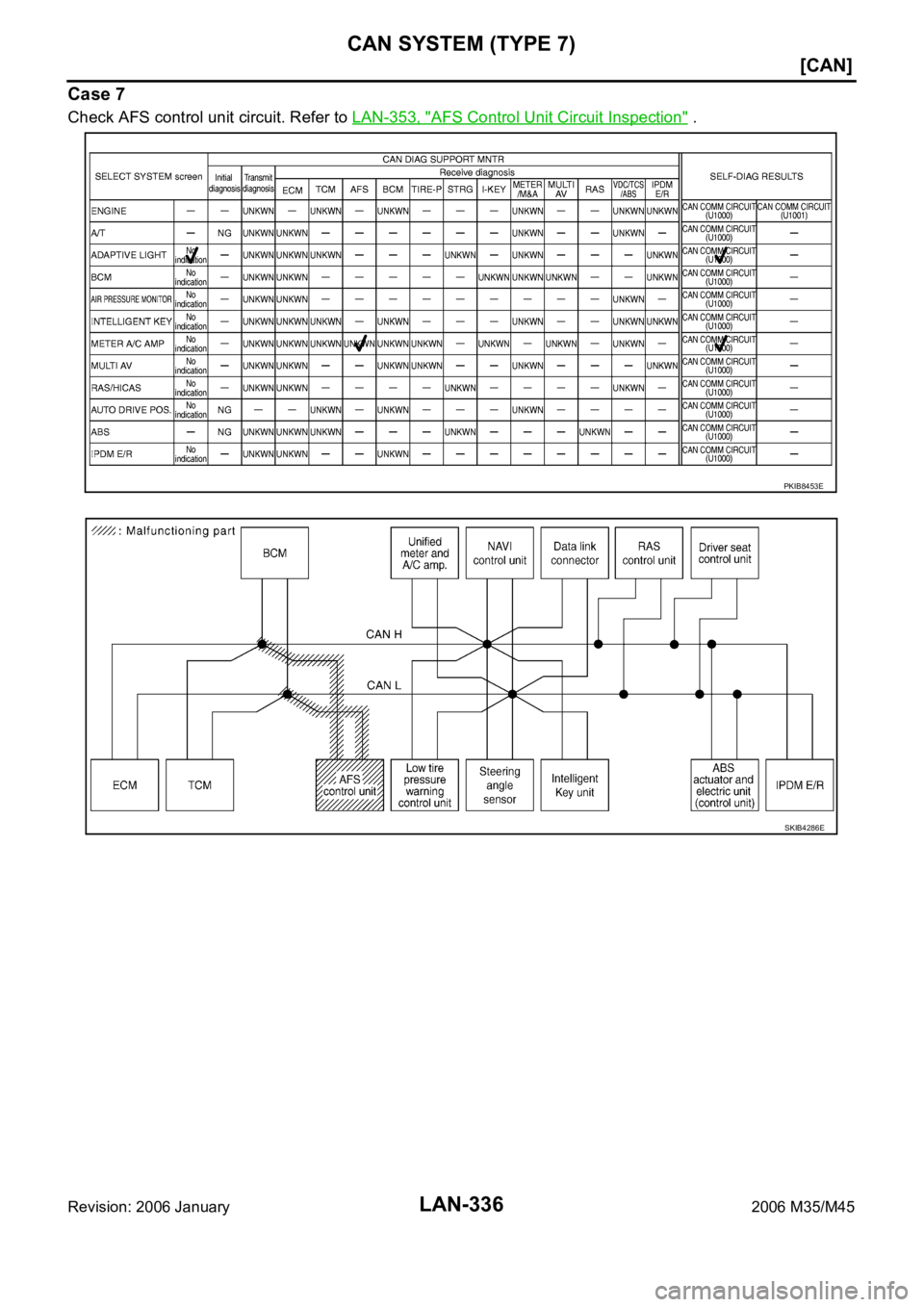

Check AFS control unit circuit. Refer to LAN-353, "AFS Control Unit Circuit Inspection" .
PKIB8453E
SKIB4286E
