INFINITI M35 2006 Factory Service Manual
M35 2006
INFINITI
INFINITI
https://www.carmanualsonline.info/img/42/57023/w960_57023-0.png
INFINITI M35 2006 Factory Service Manual
Page 4006 of 5621
CAN SYSTEM (TYPE 7)
LAN-337
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

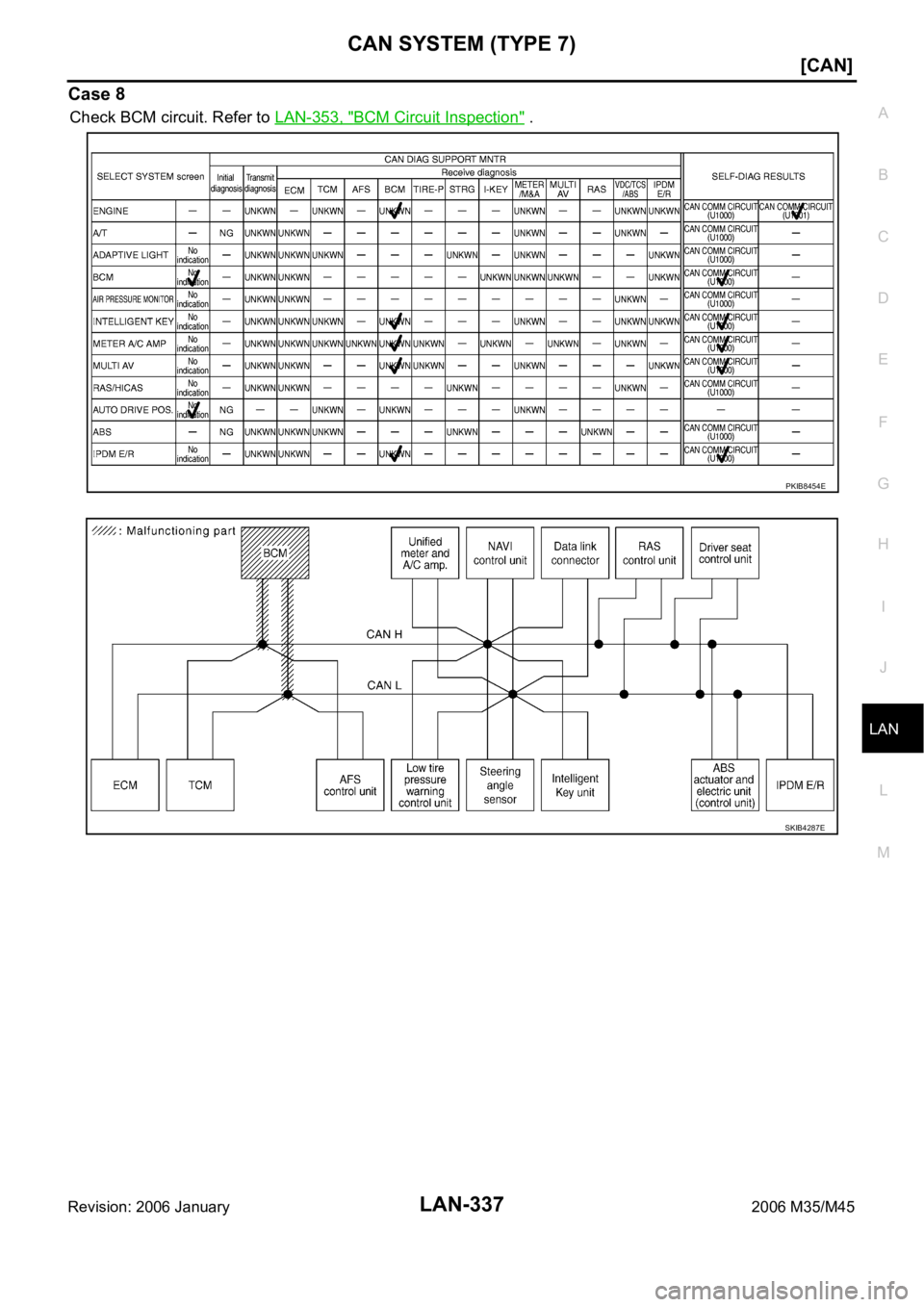

Case 8
Check BCM circuit. Refer to LAN-353, "BCM Circuit Inspection" .
PKIB8454E
SKIB4287E
Page 4007 of 5621
LAN-338
[CAN]
CAN SYSTEM (TYPE 7)
Revision: 2006 January2006 M35/M45
Case 9
Check low tire pressure warning control unit circuit. Refer to LAN-354, "Low Tire Pressure Warning Control
Unit Circuit Inspection" .
PKIB8455E
SKIB4288E
Page 4008 of 5621
CAN SYSTEM (TYPE 7)
LAN-339
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45
Case 10
Check steering angle sensor circuit. Refer to LAN-354, "Steering Angle Sensor Circuit Inspection" .
PKIB8456E
SKIB4289E
Page 4009 of 5621
LAN-340
[CAN]
CAN SYSTEM (TYPE 7)
Revision: 2006 January2006 M35/M45
Case 11
Check Intelligent Key unit circuit. Refer to LAN-355, "Intelligent Key Unit Circuit Inspection" .
PKIB8457E
SKIB4290E
Page 4010 of 5621
CAN SYSTEM (TYPE 7)
LAN-341
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45
Case 12
Check unified meter and A/C amp. circuit. Refer to LAN-355, "Unified Meter and A/C Amp. Circuit Inspection" .
PKIB8458E
SKIB4291E
Page 4011 of 5621
LAN-342
[CAN]
CAN SYSTEM (TYPE 7)
Revision: 2006 January2006 M35/M45

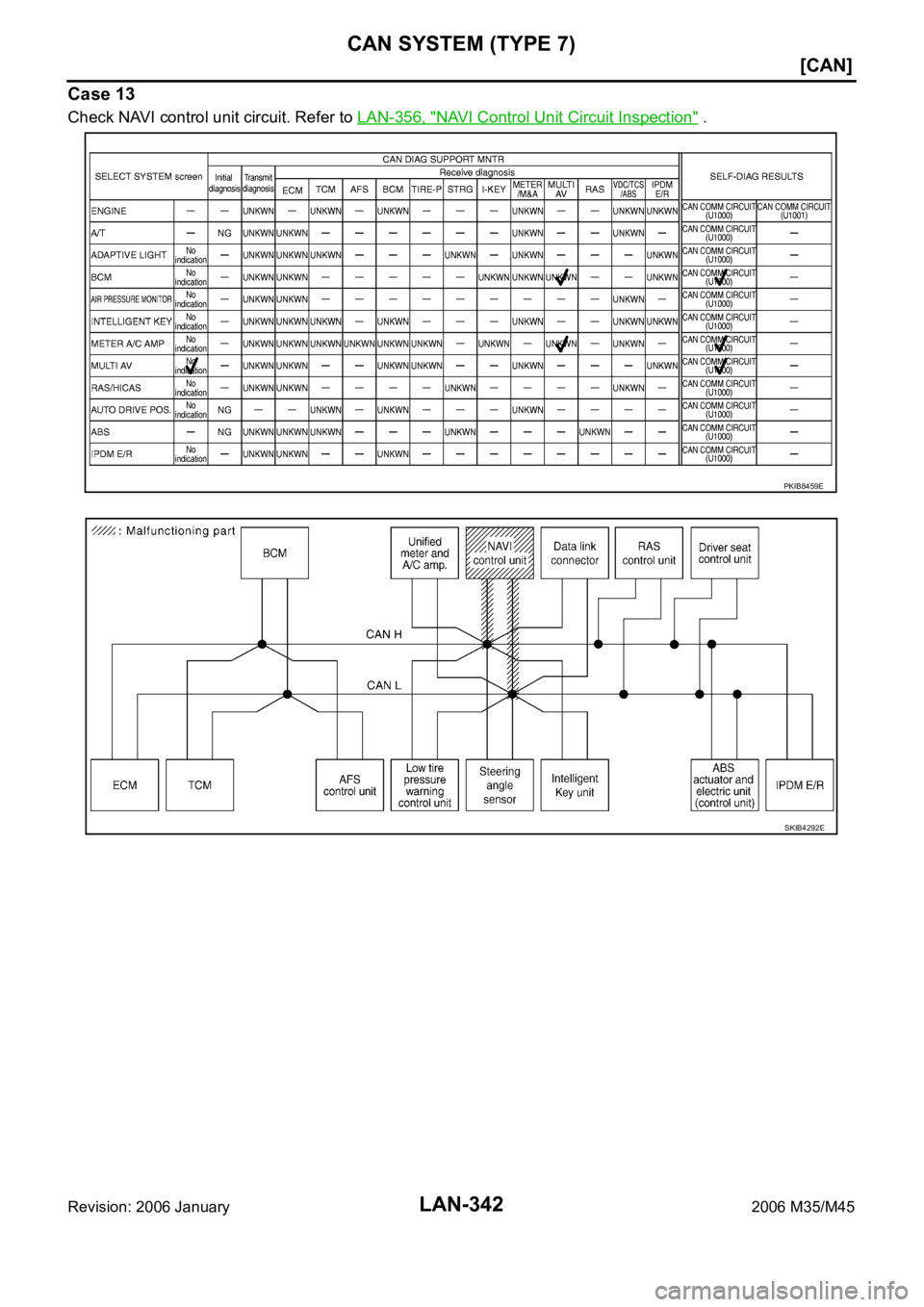

Case 13
Check NAVI control unit circuit. Refer to LAN-356, "NAVI Control Unit Circuit Inspection" .
PKIB8459E
SKIB4292E
Page 4012 of 5621
CAN SYSTEM (TYPE 7)
LAN-343
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

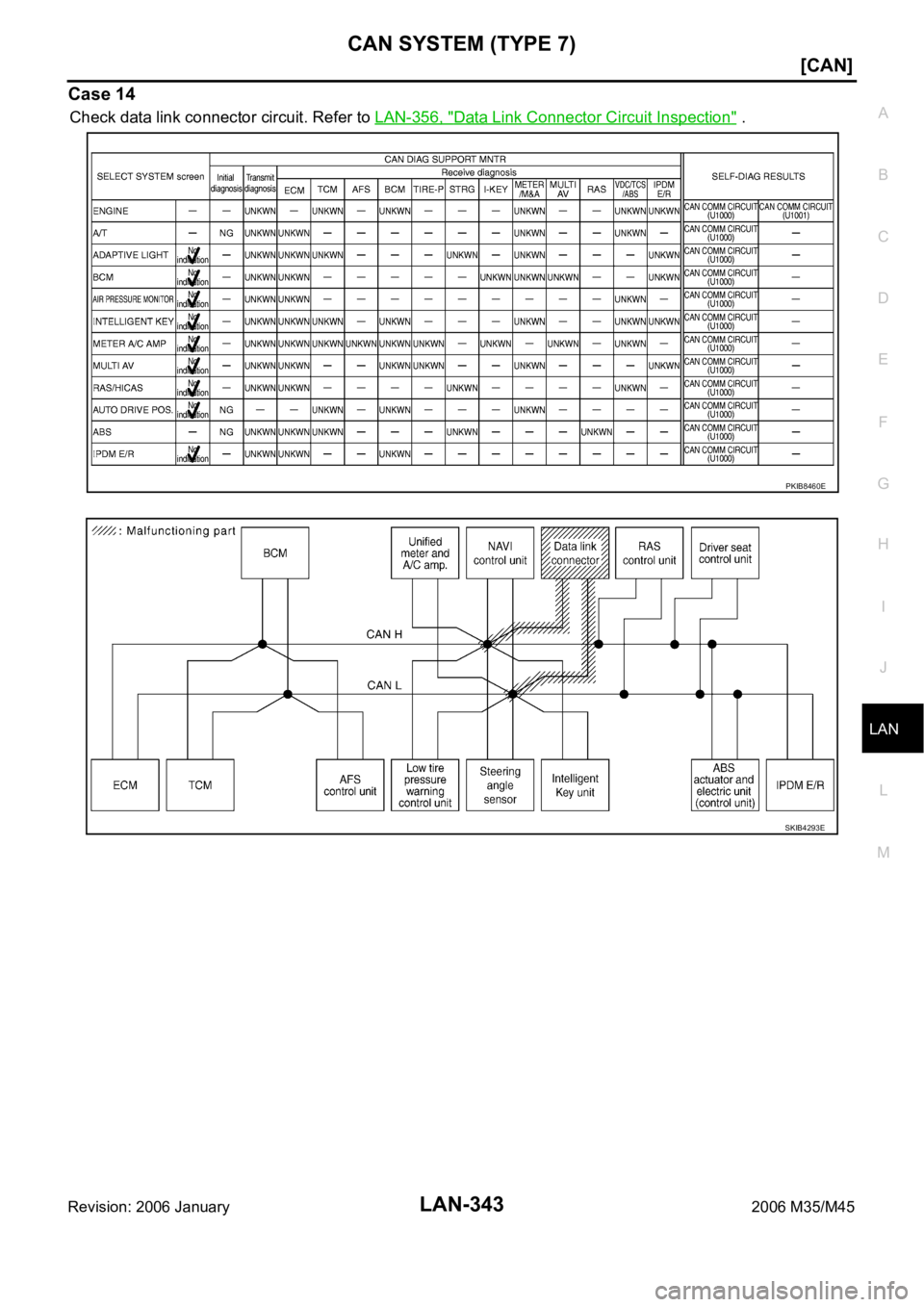

Case 14
Check data link connector circuit. Refer to LAN-356, "Data Link Connector Circuit Inspection" .
PKIB8460E
SKIB4293E
Page 4013 of 5621
LAN-344
[CAN]
CAN SYSTEM (TYPE 7)
Revision: 2006 January2006 M35/M45
Case 15
Check RAS control unit circuit. Refer to LAN-357, "RAS Control Unit Circuit Inspection" .
PKIB8461E
SKIB4295E
Page 4014 of 5621
CAN SYSTEM (TYPE 7)
LAN-345
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

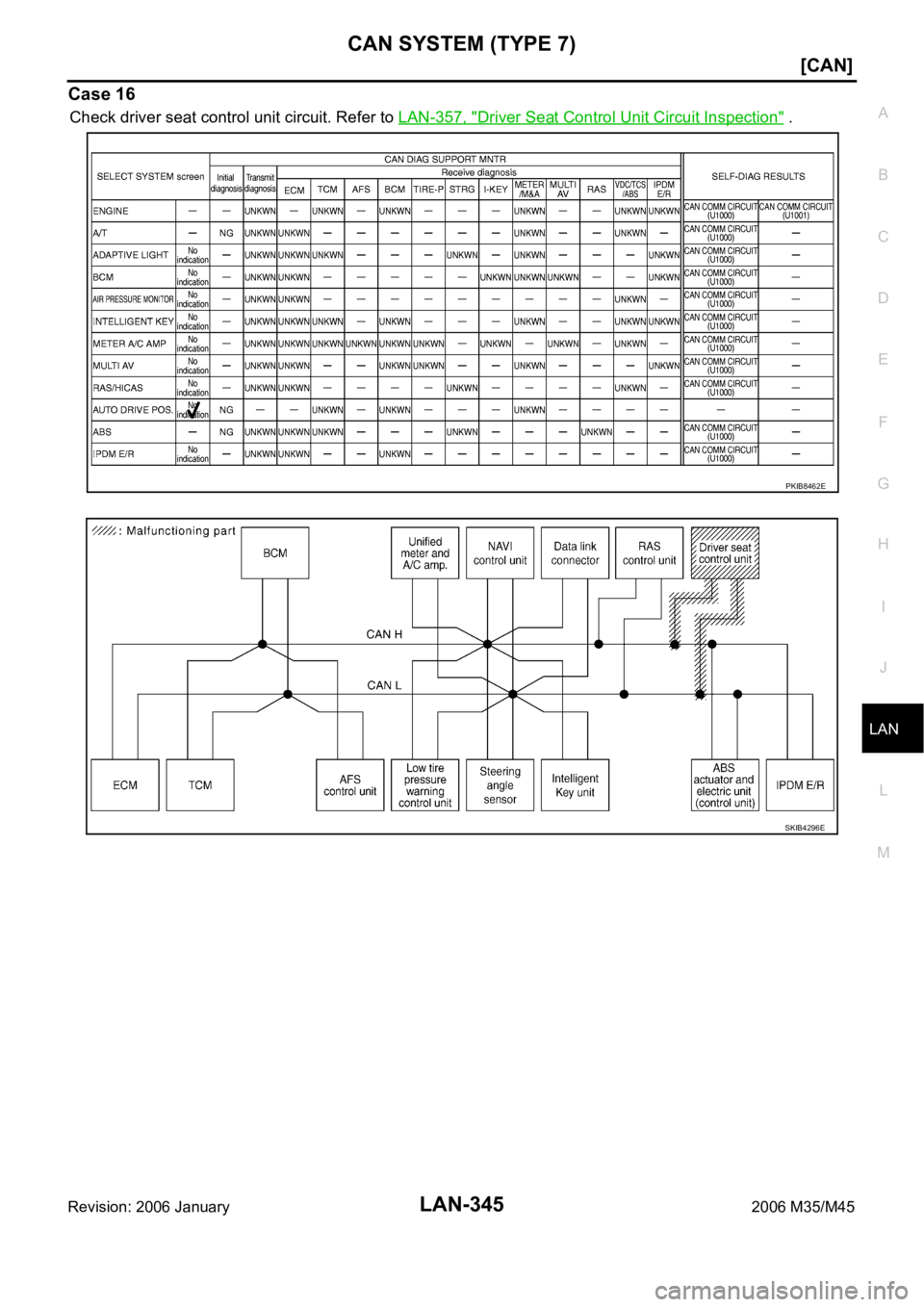

Case 16
Check driver seat control unit circuit. Refer to LAN-357, "Driver Seat Control Unit Circuit Inspection" .
PKIB8462E
SKIB4296E
Page 4015 of 5621
LAN-346
[CAN]
CAN SYSTEM (TYPE 7)
Revision: 2006 January2006 M35/M45

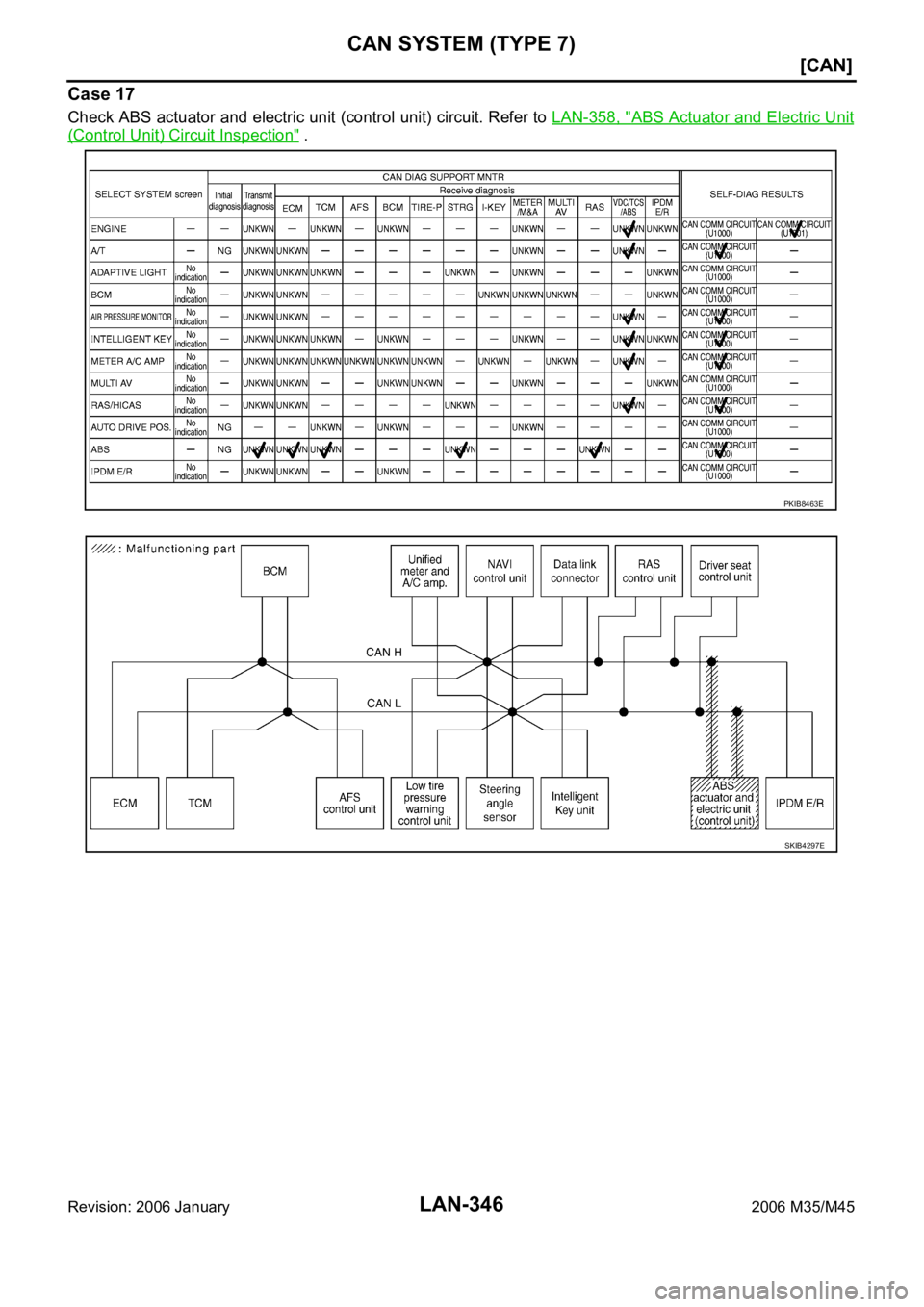

Case 17
Check ABS actuator and electric unit (control unit) circuit. Refer to LAN-358, "ABS Actuator and Electric Unit
(Control Unit) Circuit Inspection" .
PKIB8463E
SKIB4297E
