Page 691 of 4264

ISUZU TF SERIES 2004  Workshop Manual ELECTRICAL-BODY AND CHASSIS  8A-33
FUSE LOCATION


 RHD/LHD
 RTW38DMF000101
FUSE

 




 





  


Page 692 of 4264

ISUZU TF SERIES 2004  Workshop Manual 8A-34  ELECTRICAL-BODY AND CHASSIS
DIODE LOCATION


RELAY & FUSE BOX








 DIODE
C24SE  6VE1  4JA1-TC / 4JH1-TC 4JA1-L
No.
RHD LHD RHD LHD  RHD  LHD  RHD LHD
X-16  TCM  TCM A/C

Page 693 of 4264

ISUZU TF SERIES 2004  Workshop Manual ELECTRICAL-BODY AND CHASSIS  8A-35

FUSE BLOCK CIRCUIT  C24SE Sheet 1/2




RTW48AXF000101

Page 694 of 4264

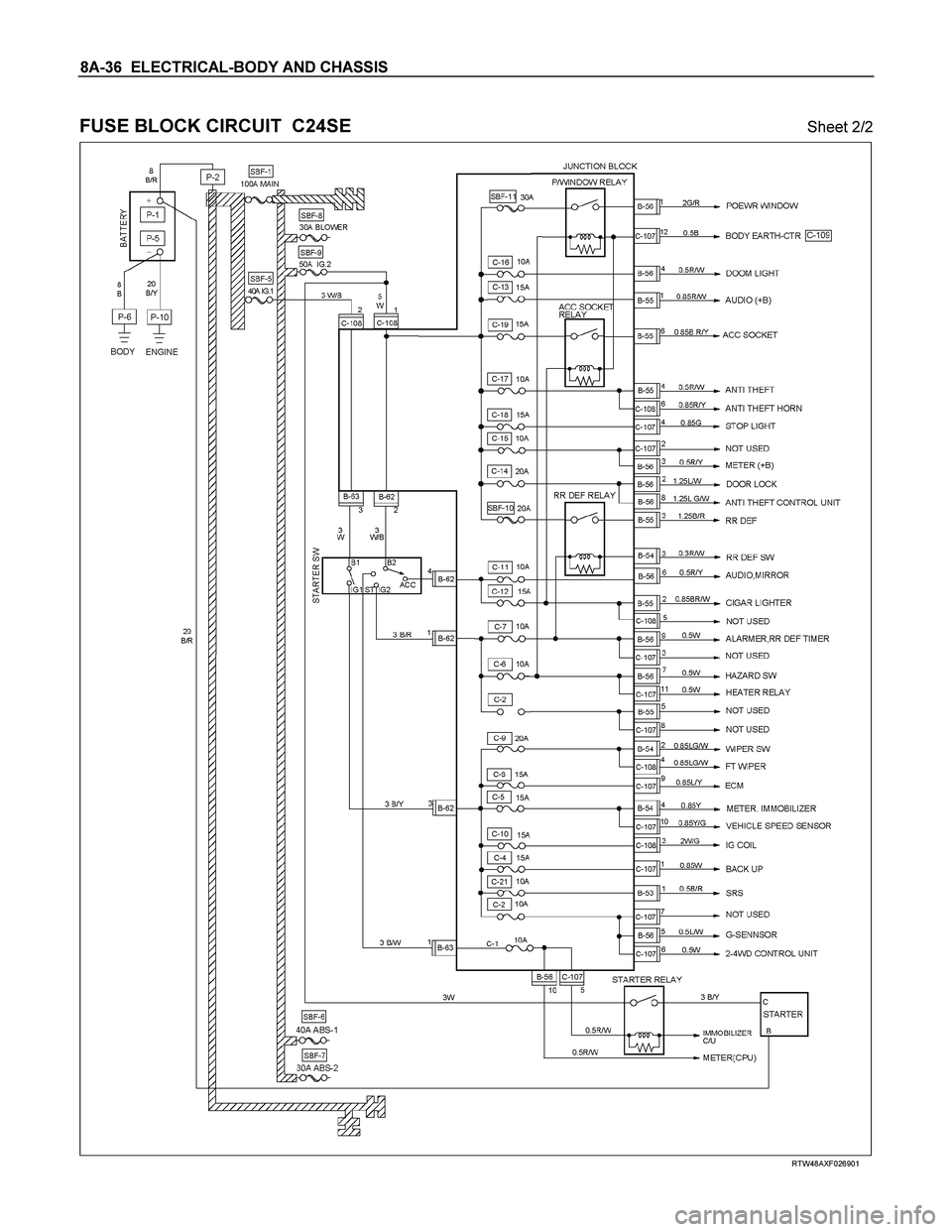

ISUZU TF SERIES 2004  Workshop Manual 8A-36  ELECTRICAL-BODY AND CHASSIS

FUSE BLOCK CIRCUIT  C24SE   Sheet 2/2



RTW48AXF026901

Page 695 of 4264

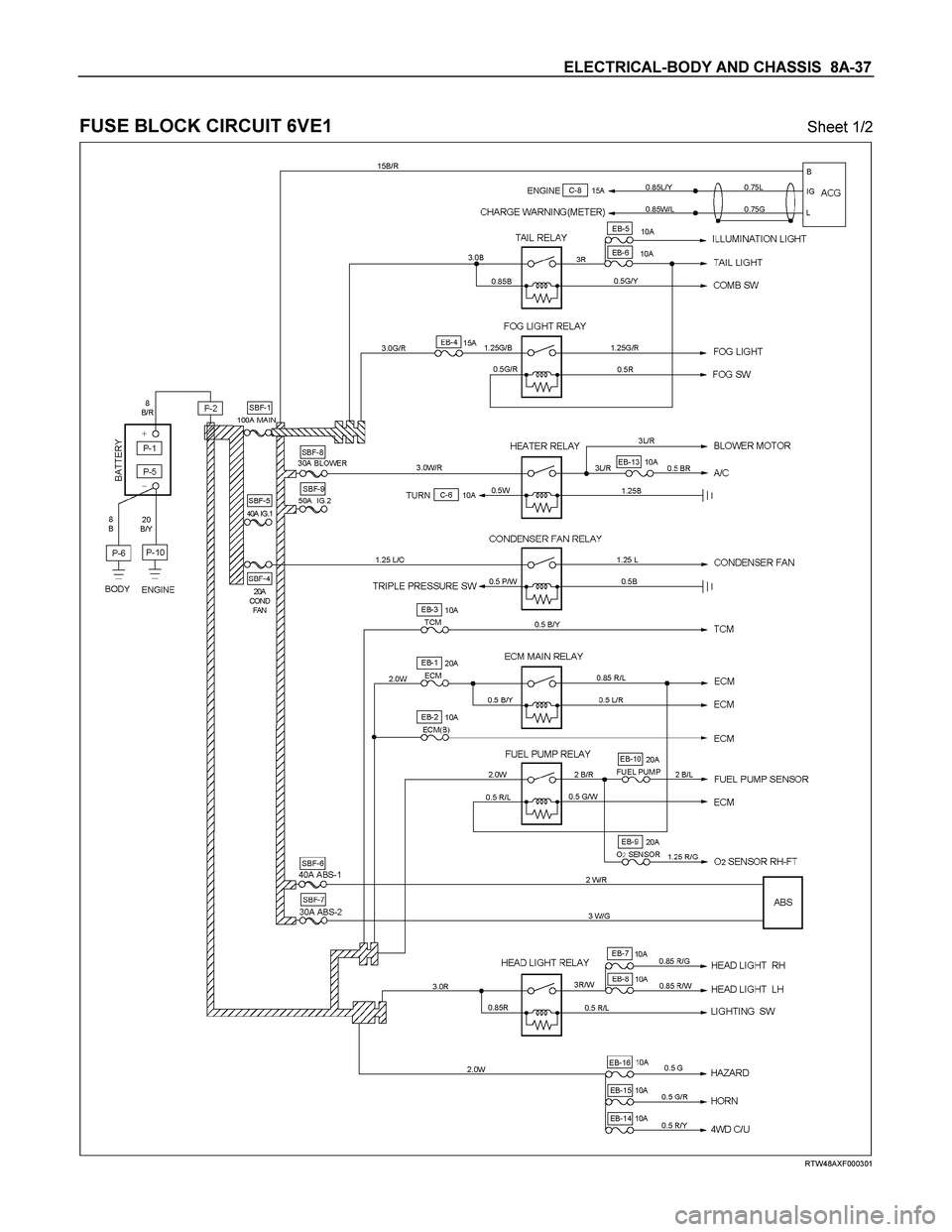

ISUZU TF SERIES 2004  Workshop Manual ELECTRICAL-BODY AND CHASSIS  8A-37

FUSE BLOCK CIRCUIT 6VE1  Sheet 1/2




RTW48AXF000301

Page 696 of 4264

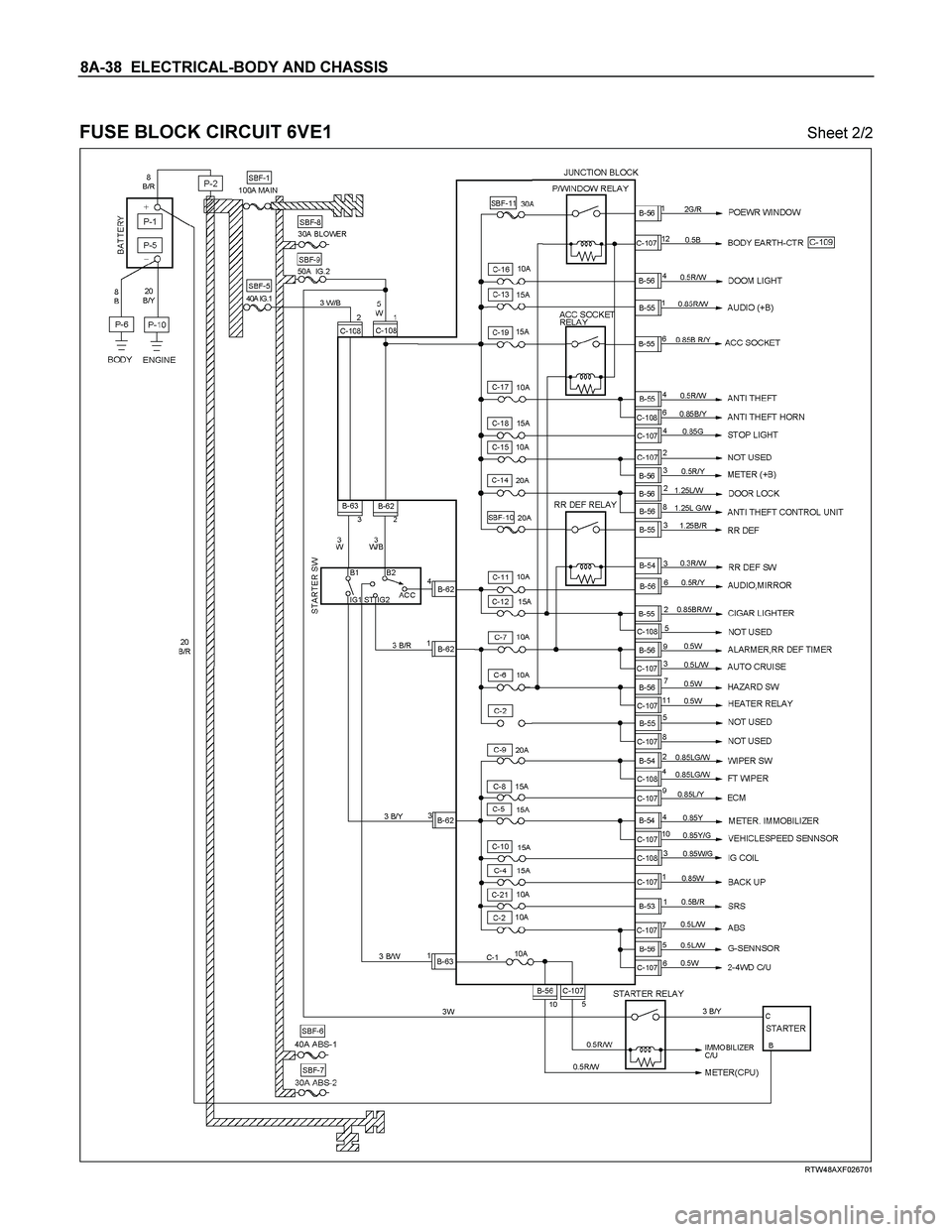

ISUZU TF SERIES 2004  Workshop Manual 8A-38  ELECTRICAL-BODY AND CHASSIS

FUSE BLOCK CIRCUIT 6VE1
Sheet 2/2



RTW48AXF026701

Page 697 of 4264

ISUZU TF SERIES 2004  Workshop Manual ELECTRICAL-BODY AND CHASSIS  8A-39

FUSE BLOCK CIRCUIT 4JA1-TC / 4JH1-TC (RHD) Sheet 1/2



RTW48AXF000401

Page 698 of 4264

ISUZU TF SERIES 2004  Workshop Manual 8A-40  ELECTRICAL-BODY AND CHASSIS

FUSE BLOCK CIRCUIT 4JA1-TC / 4JH1-TC (RHD)   Sheet 2/2



RTW48AXF026801

Page 699 of 4264

ISUZU TF SERIES 2004  Workshop Manual ELECTRICAL-BODY AND CHASSIS  8A-41

FUSE BLOCK CIRCUIT 4JA1-TC / 4JH1-TC (LHD) Sheet 1/2



RTW48AXF000501

Page 700 of 4264

ISUZU TF SERIES 2004  Workshop Manual 8A-42  ELECTRICAL-BODY AND CHASSIS

FUSE BLOCK CIRCUIT 4JA1-TC / 4JH1-TC (LHD)  Sheet 2/2



RTW48AXF027001
