JEEP CHEROKEE 2018 Drift- och underhållshandbok (in Swedish)

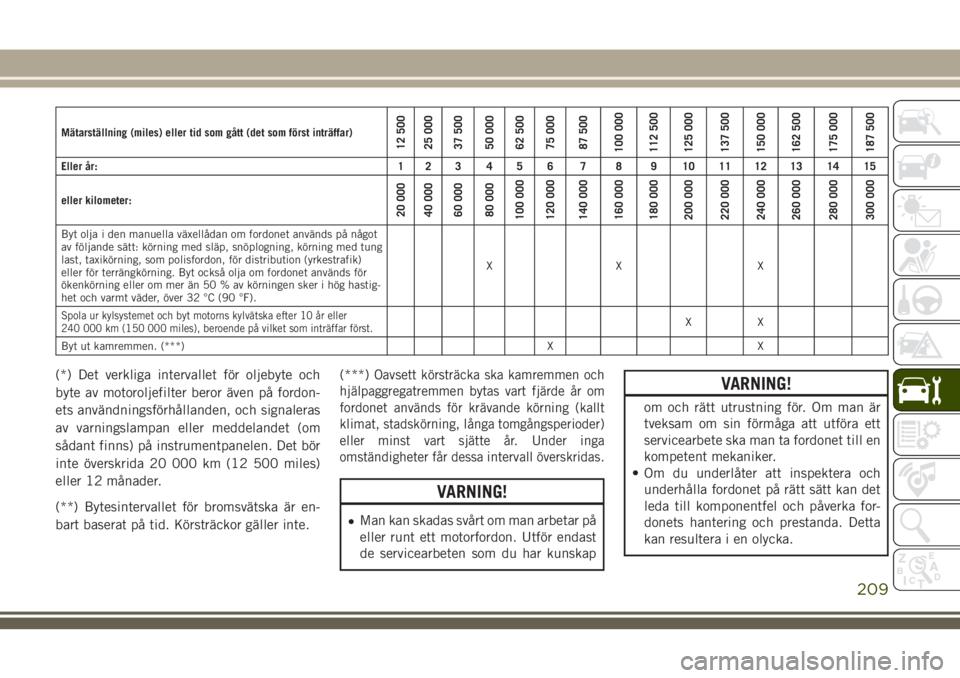

Mätarställning (miles) eller tid som gått (det som först inträffar)12 500
25 000
37 500
50 000
62 500
75 000
87 500
100 000
112 500
125 000
137 500
150 000
162 500
175 000
187 500
Eller år: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
eller kilometer:
20 000
40 000
60 000
80 000
100 000
120 000
140 000
160 000
180 000
200 000
220 000
240 000
260 000
280 000
300 000
Byt olja i den manuella växellådan om fordonet används på något
av följande sätt: körning med släp, snöplogning, körning med tung
last, taxikörning, som polisfordon, för distribution (yrkestrafik)
eller för terrängkörning. Byt också olja om fordonet används för
ökenkörning eller om mer än 50 % av körningen sker i hög hastig-
het och varmt väder, över 32 °C (90 °F).XX X
Spola ur kylsystemet och byt motorns kylvätska efter 10 år eller
240 000 km (150 000 miles), beroende på vilket som inträffar först.XX
Byt ut kamremmen. (***)XX
(*) Det verkliga intervallet för oljebyte och
byte av motoroljefilter beror även på fordon-
ets användningsförhållanden, och signaleras
av varningslampan eller meddelandet (om
sådant finns) på instrumentpanelen. Det bör
inte överskrida 20 000 km (12 500 miles)
eller 12 månader.
(**) Bytesintervallet för bromsvätska är en-
bart baserat på tid. Körsträckor gäller inte.(***)Oavsett körsträcka ska kamremmen och
hjälpaggregatremmen bytas vart fjärde år om
fordonet används för krävande körning (kallt
klimat, stadskörning, långa tomgångsperioder)
eller minst vart sjätte år. Under inga
omständigheter får dessa intervall överskridas.
VARNING!
•Man kan skadas svårt om man arbetar på
eller runt ett motorfordon. Utför endast
de servicearbeten som du har kunskap
VARNING!
om och rätt utrustning för. Om man är
tveksam om sin förmåga att utföra ett
servicearbete ska man ta fordonet till en
kompetent mekaniker.
• Om du underlåter att inspektera och
underhålla fordonet på rätt sätt kan det
leda till komponentfel och påverka for-
donets hantering och prestanda. Detta
kan resultera i en olycka.
209

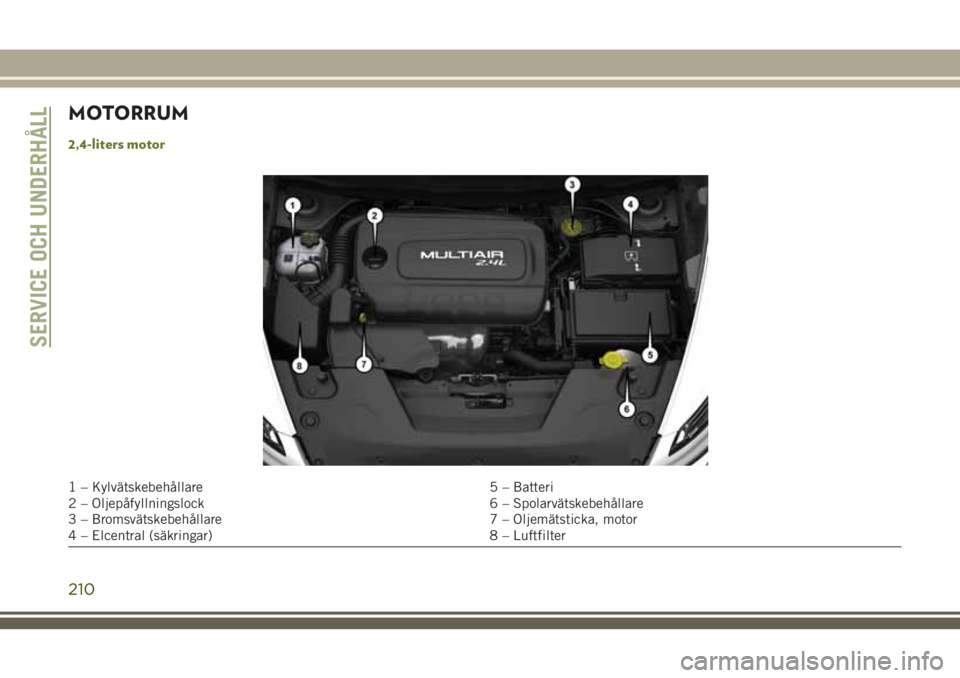

MOTORRUM
2,4-liters motor
1 – Kylvätskebehållare 5 – Batteri
2 – Oljepåfyllningslock 6 – Spolarvätskebehållare
3 – Bromsvätskebehållare 7 – Oljemätsticka, motor
4 – Elcentral (säkringar) 8 – Luftfilter
SERVICE OCH UNDERHÅLL
210

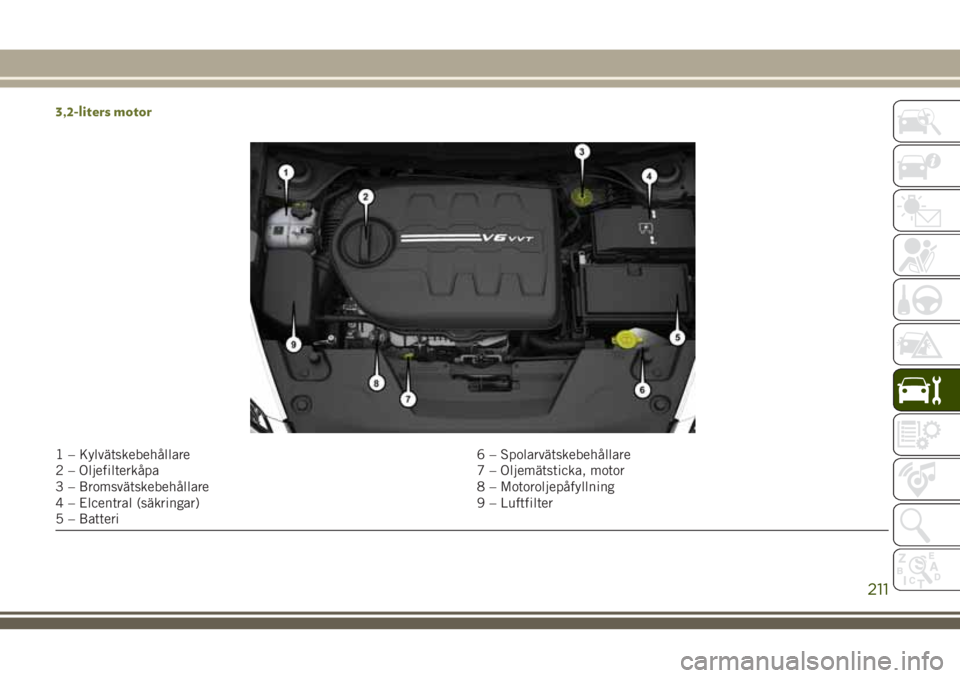

3,2-liters motor
1 – Kylvätskebehållare 6 – Spolarvätskebehållare
2 – Oljefilterkåpa 7 – Oljemätsticka, motor
3 – Bromsvätskebehållare 8 – Motoroljepåfyllning
4 – Elcentral (säkringar) 9 – Luftfilter
5 – Batteri
211

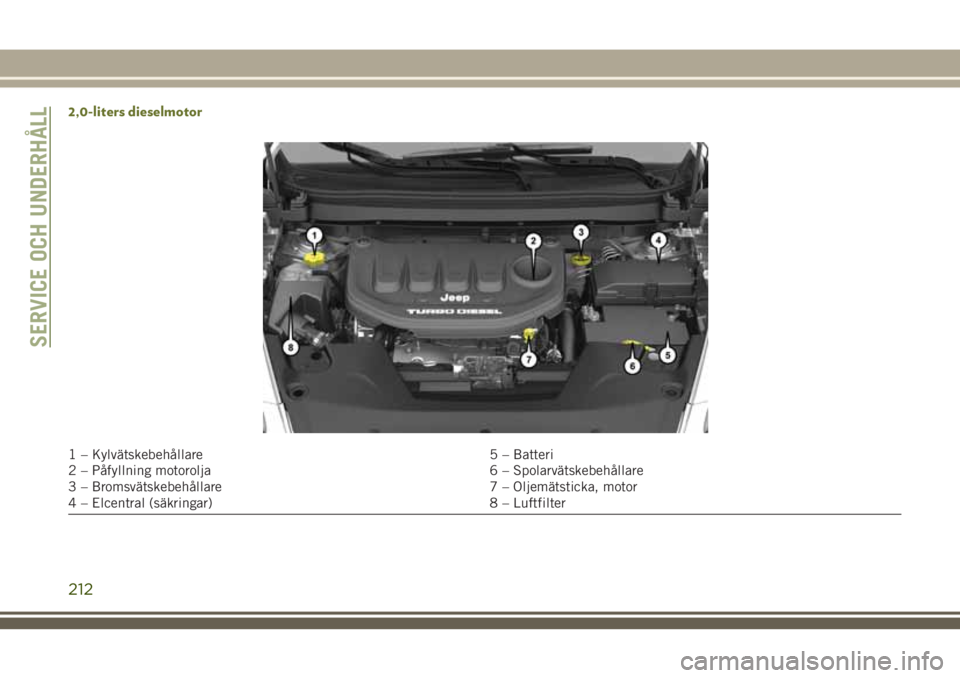

2,0-liters dieselmotor
1 – Kylvätskebehållare 5 – Batteri
2 – Påfyllning motorolja 6 – Spolarvätskebehållare
3 – Bromsvätskebehållare 7 – Oljemätsticka, motor
4 – Elcentral (säkringar) 8 – Luftfilter
SERVICE OCH UNDERHÅLL
212

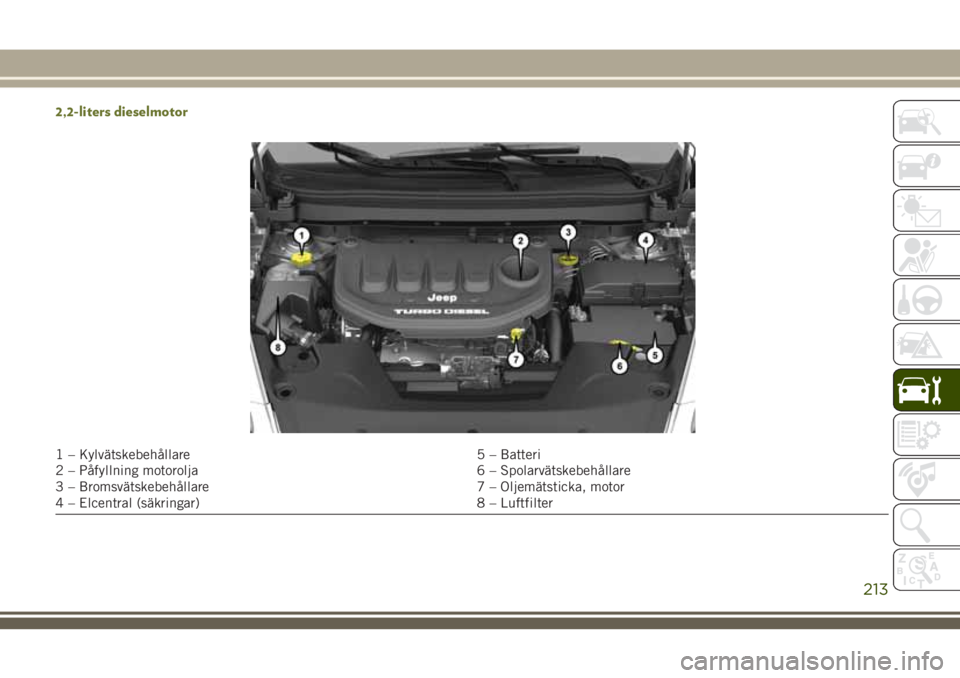

2,2-liters dieselmotor
1 – Kylvätskebehållare 5 – Batteri
2 – Påfyllning motorolja 6 – Spolarvätskebehållare
3 – Bromsvätskebehållare 7 – Oljemätsticka, motor
4 – Elcentral (säkringar) 8 – Luftfilter
213

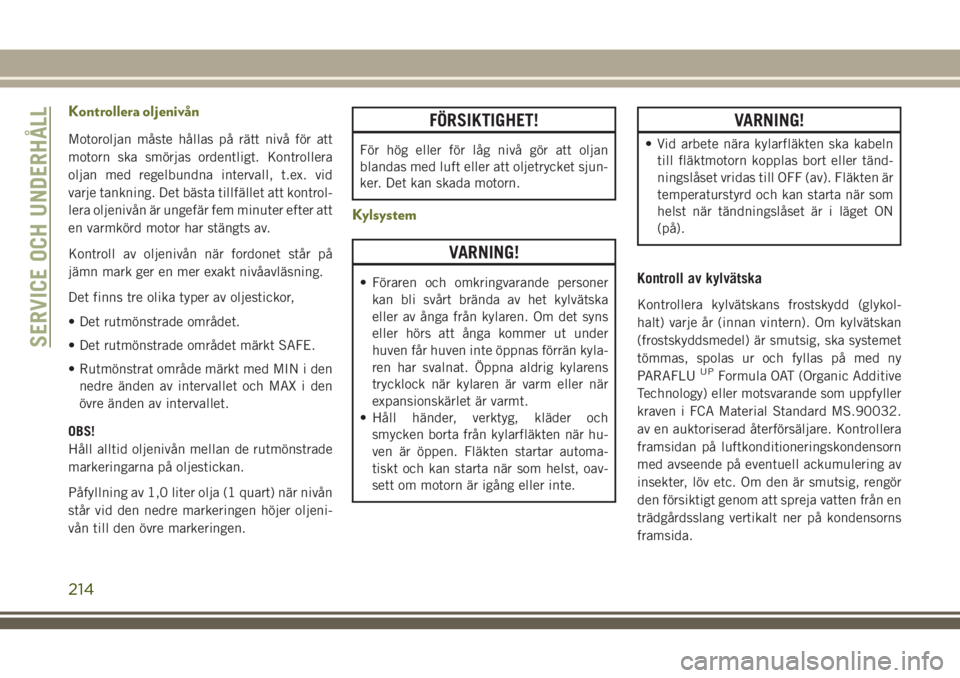

Kontrollera oljenivån
Motoroljan måste hållas på rätt nivå för att
motorn ska smörjas ordentligt. Kontrollera
oljan med regelbundna intervall, t.ex. vid
varje tankning. Det bästa tillfället att kontrol-
lera oljenivån är ungefär fem minuter efter att
en varmkörd motor har stängts av.
Kontroll av oljenivån när fordonet står på
jämn mark ger en mer exakt nivåavläsning.
Det finns tre olika typer av oljestickor,
• Det rutmönstrade området.
• Det rutmönstrade området märkt SAFE.
• Rutmönstrat område märkt med MIN i den
nedre änden av intervallet och MAX i den
övre änden av intervallet.
OBS!
Håll alltid oljenivån mellan de rutmönstrade
markeringarna på oljestickan.
Påfyllning av 1,0 liter olja (1 quart) när nivån
står vid den nedre markeringen höjer oljeni-
vån till den övre markeringen.
FÖRSIKTIGHET!
För hög eller för låg nivå gör att oljan
blandas med luft eller att oljetrycket sjun-
ker. Det kan skada motorn.
Kylsystem
VARNING!
• Föraren och omkringvarande personer
kan bli svårt brända av het kylvätska
eller av ånga från kylaren. Om det syns
eller hörs att ånga kommer ut under
huven får huven inte öppnas förrän kyla-
ren har svalnat. Öppna aldrig kylarens
trycklock när kylaren är varm eller när
expansionskärlet är varmt.
• Håll händer, verktyg, kläder och
smycken borta från kylarfläkten när hu-
ven är öppen. Fläkten startar automa-
tiskt och kan starta när som helst, oav-
sett om motorn är igång eller inte.
VARNING!
• Vid arbete nära kylarfläkten ska kabeln
till fläktmotorn kopplas bort eller tänd-
ningslåset vridas till OFF (av). Fläkten är
temperaturstyrd och kan starta när som
helst när tändningslåset är i läget ON
(på).
Kontroll av kylvätska
Kontrollera kylvätskans frostskydd (glykol-
halt) varje år (innan vintern). Om kylvätskan
(frostskyddsmedel) är smutsig, ska systemet
tömmas, spolas ur och fyllas på med ny
PARAFLU
UPFormula OAT (Organic Additive
Technology) eller motsvarande som uppfyller
kraven i FCA Material Standard MS.90032.
av en auktoriserad återförsäljare. Kontrollera
framsidan på luftkonditioneringskondensorn
med avseende på eventuell ackumulering av
insekter, löv etc. Om den är smutsig, rengör
den försiktigt genom att spreja vatten från en
trädgårdsslang vertikalt ner på kondensorns
framsida.
SERVICE OCH UNDERHÅLL
214

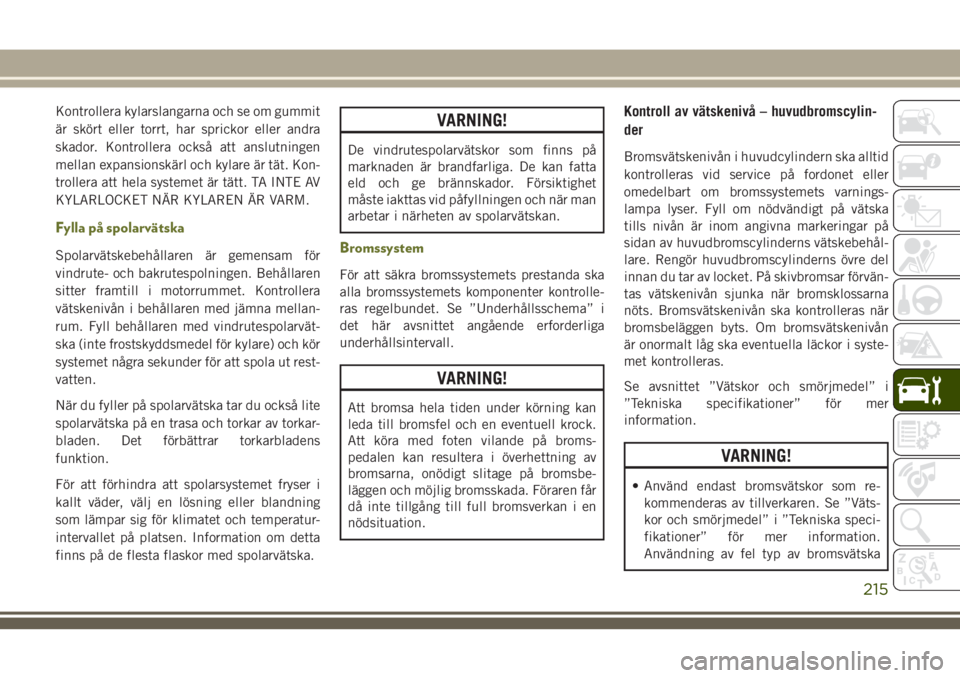

Kontrollera kylarslangarna och se om gummit
är skört eller torrt, har sprickor eller andra
skador. Kontrollera också att anslutningen
mellan expansionskärl och kylare är tät. Kon-
trollera att hela systemet är tätt. TA INTE AV
KYLARLOCKET NÄR KYLAREN ÄR VARM.
Fylla på spolarvätska
Spolarvätskebehållaren är gemensam för
vindrute- och bakrutespolningen. Behållaren
sitter framtill i motorrummet. Kontrollera
vätskenivån i behållaren med jämna mellan-
rum. Fyll behållaren med vindrutespolarvät-
ska (inte frostskyddsmedel för kylare) och kör
systemet några sekunder för att spola ut rest-
vatten.
När du fyller på spolarvätska tar du också lite
spolarvätska på en trasa och torkar av torkar-
bladen. Det förbättrar torkarbladens
funktion.
För att förhindra att spolarsystemet fryser i
kallt väder, välj en lösning eller blandning
som lämpar sig för klimatet och temperatur-
intervallet på platsen. Information om detta
finns på de flesta flaskor med spolarvätska.
VARNING!
De vindrutespolarvätskor som finns på
marknaden är brandfarliga. De kan fatta
eld och ge brännskador. Försiktighet
måste iakttas vid påfyllningen och när man
arbetar i närheten av spolarvätskan.
Bromssystem
För att säkra bromssystemets prestanda ska
alla bromssystemets komponenter kontrolle-
ras regelbundet. Se ”Underhållsschema” i
det här avsnittet angående erforderliga
underhållsintervall.
VARNING!
Att bromsa hela tiden under körning kan
leda till bromsfel och en eventuell krock.
Att köra med foten vilande på broms-
pedalen kan resultera i överhettning av
bromsarna, onödigt slitage på bromsbe-
läggen och möjlig bromsskada. Föraren får
då inte tillgång till full bromsverkan i en
nödsituation.
Kontroll av vätskenivå – huvudbromscylin-
der
Bromsvätskenivån i huvudcylindern ska alltid
kontrolleras vid service på fordonet eller
omedelbart om bromssystemets varnings-
lampa lyser. Fyll om nödvändigt på vätska
tills nivån är inom angivna markeringar på
sidan av huvudbromscylinderns vätskebehål-
lare. Rengör huvudbromscylinderns övre del
innan du tar av locket. På skivbromsar förvän-
tas vätskenivån sjunka när bromsklossarna
nöts. Bromsvätskenivån ska kontrolleras när
bromsbeläggen byts. Om bromsvätskenivån
är onormalt låg ska eventuella läckor i syste-
met kontrolleras.
Se avsnittet ”Vätskor och smörjmedel” i
”Tekniska specifikationer” för mer
information.
VARNING!
• Använd endast bromsvätskor som re-
kommenderas av tillverkaren. Se ”Väts-
kor och smörjmedel” i ”Tekniska speci-
fikationer” för mer information.
Användning av fel typ av bromsvätska
215

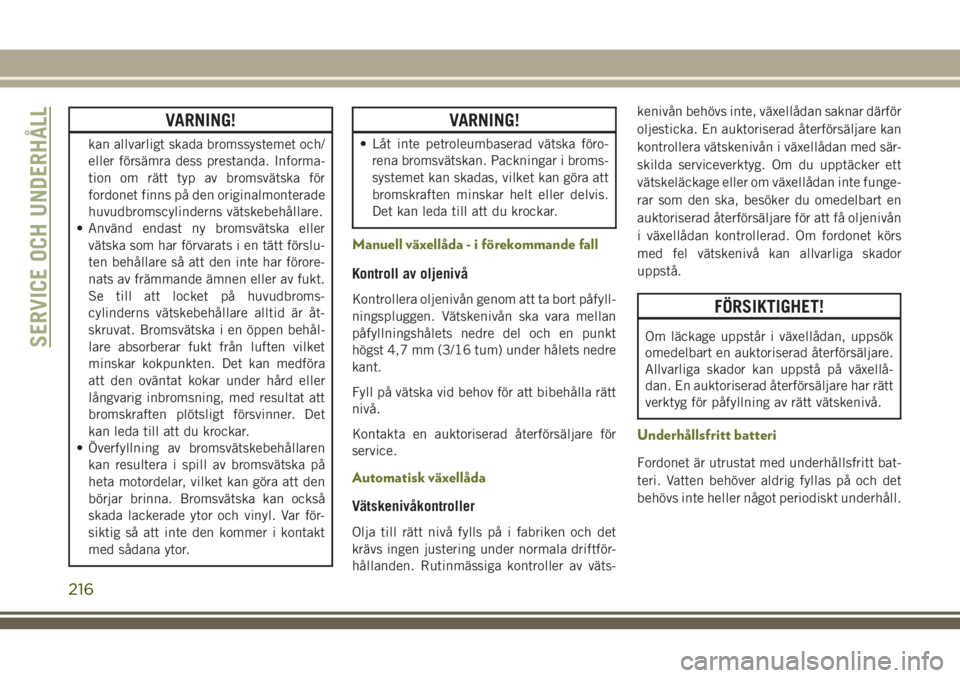

VARNING!
kan allvarligt skada bromssystemet och/
eller försämra dess prestanda. Informa-
tion om rätt typ av bromsvätska för
fordonet finns på den originalmonterade
huvudbromscylinderns vätskebehållare.
• Använd endast ny bromsvätska eller
vätska som har förvarats i en tätt förslu-
ten behållare så att den inte har förore-
nats av främmande ämnen eller av fukt.
Se till att locket på huvudbroms-
cylinderns vätskebehållare alltid är åt-
skruvat. Bromsvätska i en öppen behål-
lare absorberar fukt från luften vilket
minskar kokpunkten. Det kan medföra
att den oväntat kokar under hård eller
långvarig inbromsning, med resultat att
bromskraften plötsligt försvinner. Det
kan leda till att du krockar.
• Överfyllning av bromsvätskebehållaren
kan resultera i spill av bromsvätska på
heta motordelar, vilket kan göra att den
börjar brinna. Bromsvätska kan också
skada lackerade ytor och vinyl. Var för-
siktig så att inte den kommer i kontakt
med sådana ytor.
VARNING!
• Låt inte petroleumbaserad vätska föro-
rena bromsvätskan. Packningar i broms-
systemet kan skadas, vilket kan göra att
bromskraften minskar helt eller delvis.
Det kan leda till att du krockar.
Manuell växellåda - i förekommande fall
Kontroll av oljenivå
Kontrollera oljenivån genom att ta bort påfyll-
ningspluggen. Vätskenivån ska vara mellan
påfyllningshålets nedre del och en punkt
högst 4,7 mm (3/16 tum) under hålets nedre
kant.
Fyll på vätska vid behov för att bibehålla rätt
nivå.
Kontakta en auktoriserad återförsäljare för
service.
Automatisk växellåda
Vätskenivåkontroller
Olja till rätt nivå fylls på i fabriken och det
krävs ingen justering under normala driftför-
hållanden. Rutinmässiga kontroller av väts-kenivån behövs inte, växellådan saknar därför
oljesticka. En auktoriserad återförsäljare kan
kontrollera vätskenivån i växellådan med sär-
skilda serviceverktyg. Om du upptäcker ett
vätskeläckage eller om växellådan inte funge-
rar som den ska, besöker du omedelbart en
auktoriserad återförsäljare för att få oljenivån
i växellådan kontrollerad. Om fordonet körs
med fel vätskenivå kan allvarliga skador
uppstå.
FÖRSIKTIGHET!
Om läckage uppstår i växellådan, uppsök
omedelbart en auktoriserad återförsäljare.
Allvarliga skador kan uppstå på växellå-
dan. En auktoriserad återförsäljare har rätt
verktyg för påfyllning av rätt vätskenivå.
Underhållsfritt batteri
Fordonet är utrustat med underhållsfritt bat-
teri. Vatten behöver aldrig fyllas på och det
behövs inte heller något periodiskt underhåll.
SERVICE OCH UNDERHÅLL
216

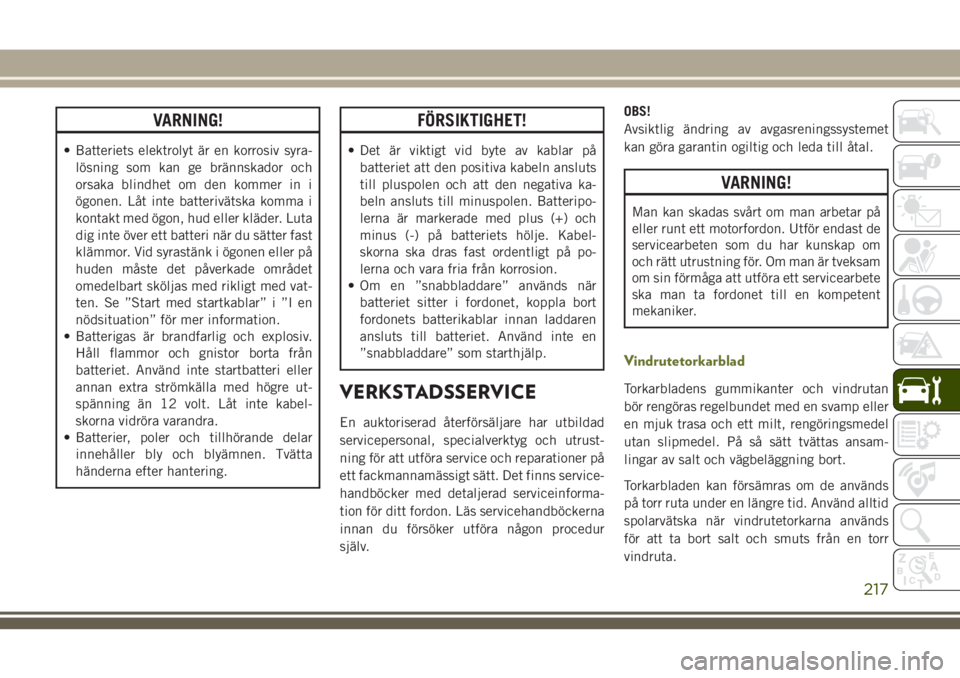

VARNING!
• Batteriets elektrolyt är en korrosiv syra-
lösning som kan ge brännskador och
orsaka blindhet om den kommer in i
ögonen. Låt inte batterivätska komma i
kontakt med ögon, hud eller kläder. Luta
dig inte över ett batteri när du sätter fast
klämmor. Vid syrastänk i ögonen eller på
huden måste det påverkade området
omedelbart sköljas med rikligt med vat-
ten. Se ”Start med startkablar” i ”I en
nödsituation” för mer information.
• Batterigas är brandfarlig och explosiv.
Håll flammor och gnistor borta från
batteriet. Använd inte startbatteri eller
annan extra strömkälla med högre ut-
spänning än 12 volt. Låt inte kabel-
skorna vidröra varandra.
• Batterier, poler och tillhörande delar
innehåller bly och blyämnen. Tvätta
händerna efter hantering.
FÖRSIKTIGHET!
• Det är viktigt vid byte av kablar på
batteriet att den positiva kabeln ansluts
till pluspolen och att den negativa ka-
beln ansluts till minuspolen. Batteripo-
lerna är markerade med plus (+) och
minus (-) på batteriets hölje. Kabel-
skorna ska dras fast ordentligt på po-
lerna och vara fria från korrosion.
• Om en ”snabbladdare” används när
batteriet sitter i fordonet, koppla bort
fordonets batterikablar innan laddaren
ansluts till batteriet. Använd inte en
”snabbladdare” som starthjälp.
VERKSTADSSERVICE
En auktoriserad återförsäljare har utbildad
servicepersonal, specialverktyg och utrust-
ning för att utföra service och reparationer på
ett fackmannamässigt sätt. Det finns service-
handböcker med detaljerad serviceinforma-
tion för ditt fordon. Läs servicehandböckerna
innan du försöker utföra någon procedur
själv.OBS!
Avsiktlig ändring av avgasreningssystemet
kan göra garantin ogiltig och leda till åtal.
VARNING!
Man kan skadas svårt om man arbetar på
eller runt ett motorfordon. Utför endast de
servicearbeten som du har kunskap om
och rätt utrustning för. Om man är tveksam
om sin förmåga att utföra ett servicearbete
ska man ta fordonet till en kompetent
mekaniker.
Vindrutetorkarblad
Torkarbladens gummikanter och vindrutan
bör rengöras regelbundet med en svamp eller
en mjuk trasa och ett milt, rengöringsmedel
utan slipmedel. På så sätt tvättas ansam-
lingar av salt och vägbeläggning bort.
Torkarbladen kan försämras om de används
på torr ruta under en längre tid. Använd alltid
spolarvätska när vindrutetorkarna används
för att ta bort salt och smuts från en torr
vindruta.
217

Undvik att använda torkarbladen för att ta
bort frost eller is från vindrutan. Håll bladen
borta från kontakt med petroleumprodukter
som exempelvis olja, bensin etc.
OBS!
Torkarbladens livslängd varierar beroende på
geografiskt område och grad av användning.
Dåliga torkarblad kan göra att torkarna
”hackar” på rutan eller att vattenränder eller
otorkade fläckar blir kvar. Om det inträffar
ska torkarbladen rengöras eller bytas vid be-
hov.
Torkarbladen och torkararmarna ska inspekt-
eras regelbundet, inte bara när problem med
torkarna uppkommer. Denna kontroll ska om-
fatta följande punkter:
• Slitna eller ojämna kanter
• Främmande material• Förhårdnad eller sprickbildning
• Deformering eller slitage
Om ett torkarblad eller en torkararm har ska-
dats ska resp. torkararm eller blad bytas mot
en ny enhet. Försök aldrig reparera en torka-
rarm eller ett torkarblad som har skador.
Borttagning/ditsättning av främre torkarblad
FÖRSIKTIGHET!
Låt inte torkararmen fjädra tillbaka mot
rutan utan att torkarbladet sitter på plats,
eftersom rutan kan skadas.
1. Lyft upp torkararmen från rutan tills ar-
men är i helt uppfällt läge.

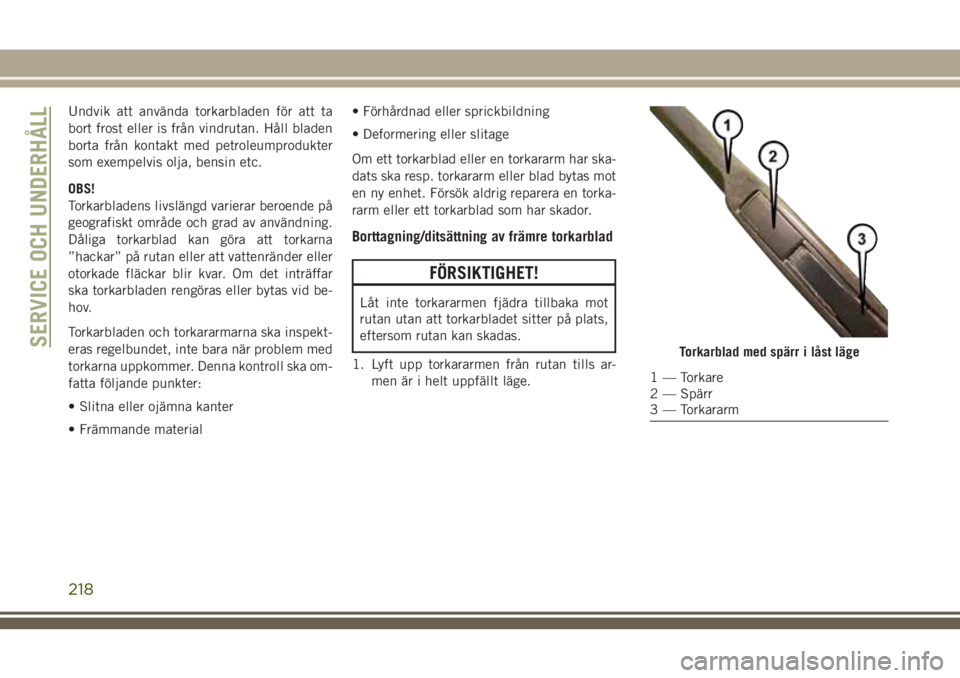

Torkarblad med spärr i låst läge
1 — Torkare
2 — Spärr
3 — Torkararm
SERVICE OCH UNDERHÅLL
218
