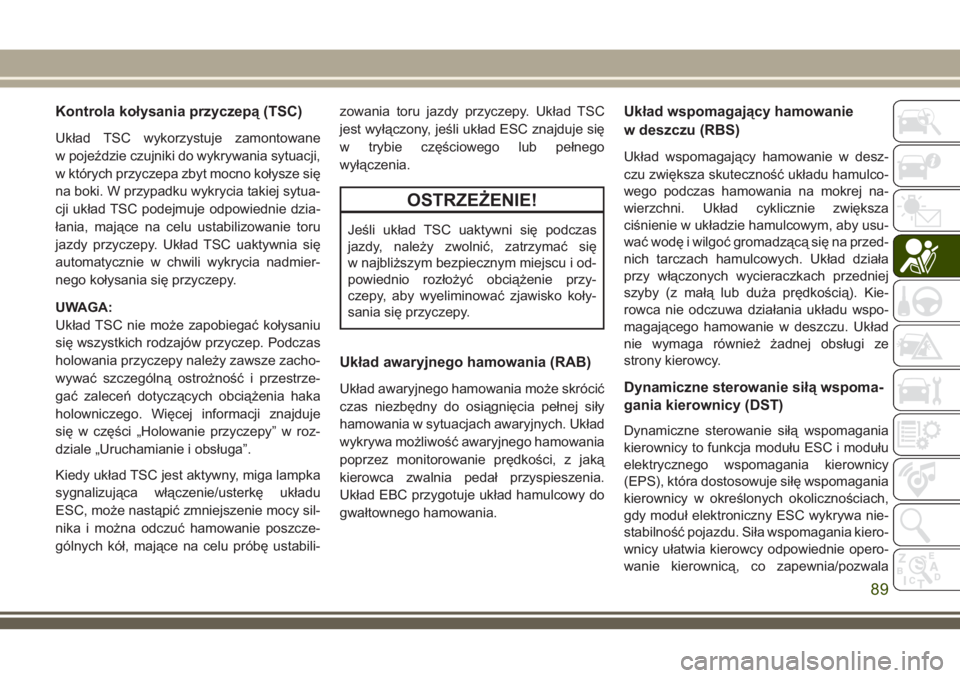

Kontrola kołysania przyczepą (TSC)
Układ TSC wykorzystuje zamontowane
w pojeździe czujniki do wykrywania sytuacji,
w których przyczepa zbyt mocno kołysze się
na boki. W przypadku wykrycia takiej sytua-
cji układ TSC podejmuje odpowiednie dzia-
łania, mające na celu ustabilizowanie toru
jazdy przyczepy. Układ TSC uaktywnia się
automatycznie w chwili wykrycia nadmier-
nego kołysania się przyczepy.
UWAGA:
Układ TSC nie może zapobiegać kołysaniu
się wszystkich rodzajów przyczep. Podczas
holowania przyczepy należy zawsze zacho-
wywać szczególną ostrożność i przestrze-
gać zaleceń dotyczących obciążenia haka
holowniczego. Więcej informacji znajduje
się w części „Holowanie przyczepy” w roz-
dziale „Uruchamianie i obsługa”.
Kiedy układ TSC jest aktywny, miga lampka
sygnalizująca włączenie/usterkę układu
ESC, może nastąpić zmniejszenie mocy sil-
nika i można odczuć hamowanie poszcze-
gólnych kół, mające na celu próbę ustabili-zowania toru jazdy przyczepy. Układ TSC
jest wyłączony, jeśli układ ESC znajduje się
w trybie częściowego lub pełnego
wyłączenia.
OSTRZEŻENIE!
Jeśli układ TSC uaktywni się podczas
jazdy, należy zwolnić, zatrzymać się
w najbliższym bezpiecznym miejscu i od-
powiednio rozłożyć obciążenie przy-
czepy, aby wyeliminować zjawisko koły-
sania się przyczepy.
Układ awaryjnego hamowania (RAB)
Układ awaryjnego hamowania może skrócić
czas niezbędny do osiągnięcia pełnej siły
hamowania w sytuacjach awaryjnych. Układ
wykrywa możliwość awaryjnego hamowania
poprzez monitorowanie prędkości, z jaką
kierowca zwalnia pedał przyspieszenia.
Układ EBC przygotuje układ hamulcowy do
gwałtownego hamowania.
Układ wspomagający hamowanie
w deszczu (RBS)
Układ wspomagający hamowanie w desz-
czu zwiększa skuteczność układu hamulco-
wego podczas hamowania na mokrej na-
wierzchni. Układ cyklicznie zwiększa
ciśnienie w układzie hamulcowym, aby usu-
wać wodę i wilgoć gromadzącą się na przed-
nich tarczach hamulcowych. Układ działa
przy włączonych wycieraczkach przedniej
szyby (z małą lub duża prędkością). Kie-
rowca nie odczuwa działania układu wspo-
magającego hamowanie w deszczu. Układ
nie wymaga również żadnej obsługi ze
strony kierowcy.
Dynamiczne sterowanie siłą wspoma-
gania kierownicy (DST)
Dynamiczne sterowanie siłą wspomagania
kierownicy to funkcja modułu ESC i modułu
elektrycznego wspomagania kierownicy
(EPS), która dostosowuje siłę wspomagania
kierownicy w określonych okolicznościach,
gdy moduł elektroniczny ESC wykrywa nie-
stabilność pojazdu. Siła wspomagania kiero-
wnicy ułatwia kierowcy odpowiednie opero-
wanie kierownicą, co zapewnia/pozwala
89

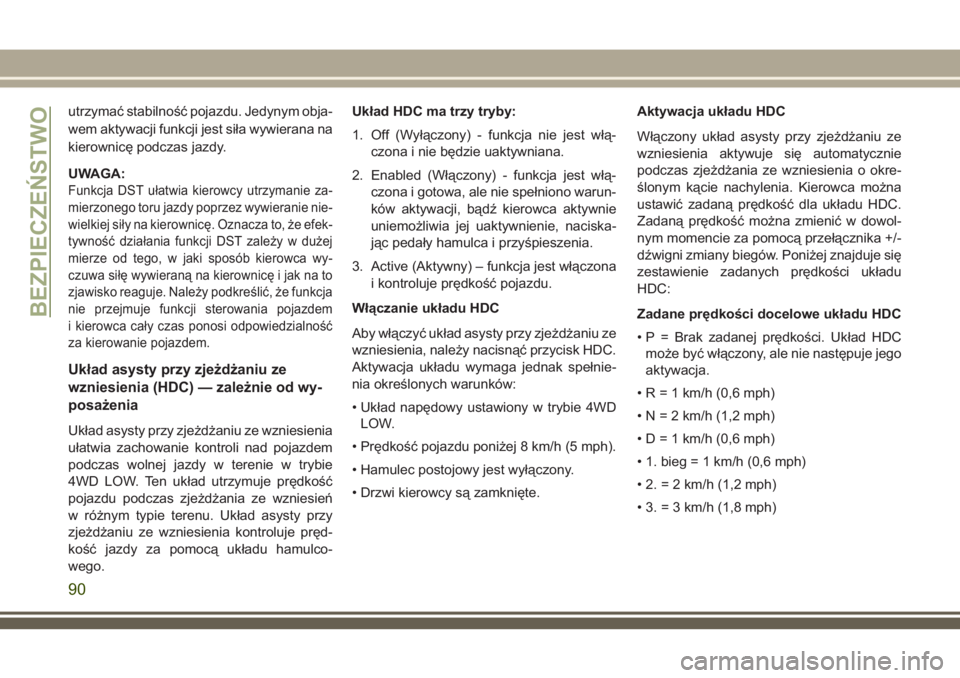

utrzymać stabilność pojazdu. Jedynym obja-
wem aktywacji funkcji jest siła wywierana na
kierownicę podczas jazdy.
UWAGA:
Funkcja DST ułatwia kierowcy utrzymanie za-
mierzonego toru jazdy poprzez wywieranie nie-
wielkiej siły na kierownicę. Oznacza to, że efek-
tywność działania funkcji DST zależy w dużej
mierze od tego, w jaki sposób kierowca wy-
czuwa siłę wywieraną na kierownicę i jak na to
zjawisko reaguje. Należy podkreślić, że funkcja
nie przejmuje funkcji sterowania pojazdem
i kierowca cały czas ponosi odpowiedzialność
za kierowanie pojazdem.
Układ asysty przy zjeżdżaniu ze
wzniesienia (HDC) — zależnie od wy-
posażenia
Układ asysty przy zjeżdżaniu ze wzniesienia
ułatwia zachowanie kontroli nad pojazdem
podczas wolnej jazdy w terenie w trybie
4WD LOW. Ten układ utrzymuje prędkość
pojazdu podczas zjeżdżania ze wzniesień
w różnym typie terenu. Układ asysty przy
zjeżdżaniu ze wzniesienia kontroluje pręd-
kość jazdy za pomocą układu hamulco-
wego.Układ HDC ma trzy tryby:
1. Off (Wyłączony) - funkcja nie jest włą-
czona i nie będzie uaktywniana.
2. Enabled (Włączony) - funkcja jest włą-
czona i gotowa, ale nie spełniono warun-
ków aktywacji, bądź kierowca aktywnie
uniemożliwia jej uaktywnienie, naciska-
jąc pedały hamulca i przyśpieszenia.
3. Active (Aktywny) – funkcja jest włączona
i kontroluje prędkość pojazdu.
Włączanie układu HDC
Aby włączyć układ asysty przy zjeżdżaniu ze
wzniesienia, należy nacisnąć przycisk HDC.
Aktywacja układu wymaga jednak spełnie-
nia określonych warunków:
• Układ napędowy ustawiony w trybie 4WD
LOW.
• Prędkość pojazdu poniżej 8 km/h (5 mph).
• Hamulec postojowy jest wyłączony.
• Drzwi kierowcy są zamknięte.Aktywacja układu HDC
Włączony układ asysty przy zjeżdżaniu ze
wzniesienia aktywuje się automatycznie
podczas zjeżdżania ze wzniesienia o okre-
ślonym kącie nachylenia. Kierowca można
ustawić zadaną prędkość dla układu HDC.
Zadaną prędkość można zmienić w dowol-
nym momencie za pomocą przełącznika +/-
dźwigni zmiany biegów. Poniżej znajduje się
zestawienie zadanych prędkości układu
HDC:
Zadane prędkości docelowe układu HDC
• P = Brak zadanej prędkości. Układ HDC
może być włączony, ale nie następuje jego
aktywacja.
• R = 1 km/h (0,6 mph)
• N = 2 km/h (1,2 mph)
• D = 1 km/h (0,6 mph)
• 1. bieg = 1 km/h (0,6 mph)
• 2. = 2 km/h (1,2 mph)
• 3. = 3 km/h (1,8 mph)
BEZPIECZEŃSTWO
90

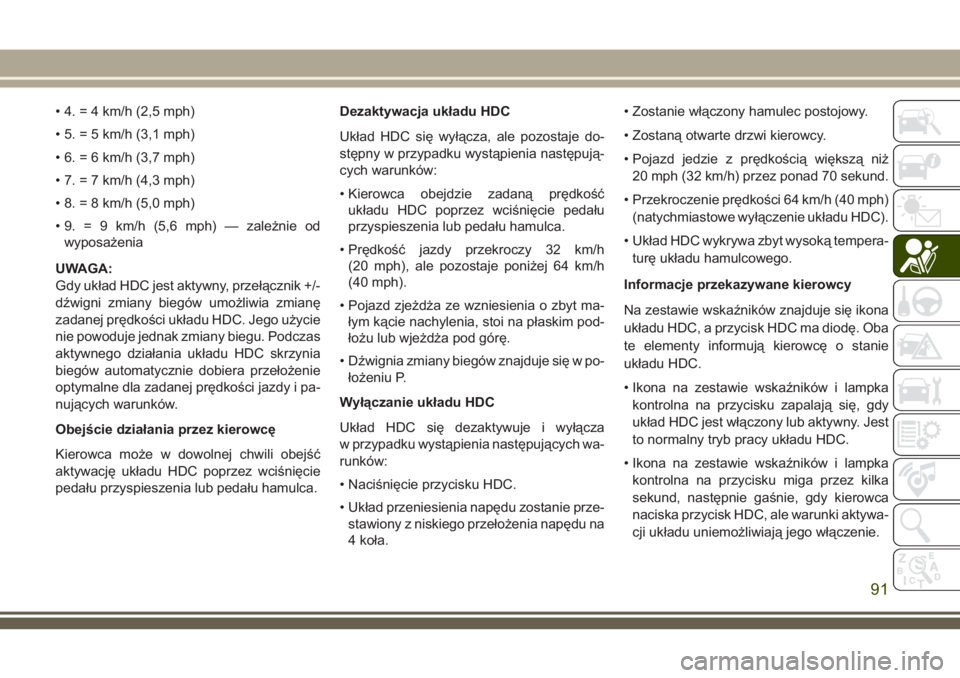

• 4. = 4 km/h (2,5 mph)
• 5. = 5 km/h (3,1 mph)
• 6. = 6 km/h (3,7 mph)
• 7. = 7 km/h (4,3 mph)
• 8. = 8 km/h (5,0 mph)
• 9. = 9 km/h (5,6 mph) — zależnie od
wyposażenia
UWAGA:
Gdy układ HDC jest aktywny, przełącznik +/-
dźwigni zmiany biegów umożliwia zmianę
zadanej prędkości układu HDC. Jego użycie
nie powoduje jednak zmiany biegu. Podczas
aktywnego działania układu HDC skrzynia
biegów automatycznie dobiera przełożenie
optymalne dla zadanej prędkości jazdy i pa-
nujących warunków.
Obejście działania przez kierowcę
Kierowca może w dowolnej chwili obejść
aktywację układu HDC poprzez wciśnięcie
pedału przyspieszenia lub pedału hamulca.Dezaktywacja układu HDC
Układ HDC się wyłącza, ale pozostaje do-
stępny w przypadku wystąpienia następują-
cych warunków:
• Kierowca obejdzie zadaną prędkość
układu HDC poprzez wciśnięcie pedału
przyspieszenia lub pedału hamulca.
• Prędkość jazdy przekroczy 32 km/h
(20 mph), ale pozostaje poniżej 64 km/h
(40 mph).
• Pojazd zjeżdża ze wzniesienia o zbyt ma-
łym kącie nachylenia, stoi na płaskim pod-
łożu lub wjeżdża pod górę.
• Dźwignia zmiany biegów znajduje się w po-
łożeniu P.
Wyłączanie układu HDC
Układ HDC się dezaktywuje i wyłącza
w przypadku wystąpienia następujących wa-
runków:
• Naciśnięcie przycisku HDC.
• Układ przeniesienia napędu zostanie prze-
stawiony z niskiego przełożenia napędu na
4 koła.• Zostanie włączony hamulec postojowy.
• Zostaną otwarte drzwi kierowcy.
• Pojazd jedzie z prędkością większą niż
20 mph (32 km/h) przez ponad 70 sekund.
• Przekroczenie prędkości 64 km/h (40 mph)
(natychmiastowe wyłączenie układu HDC).
• Układ HDC wykrywa zbyt wysoką tempera-
turę układu hamulcowego.
Informacje przekazywane kierowcy
Na zestawie wskaźników znajduje się ikona
układu HDC, a przycisk HDC ma diodę. Oba
te elementy informują kierowcę o stanie
układu HDC.
• Ikona na zestawie wskaźników i lampka
kontrolna na przycisku zapalają się, gdy
układ HDC jest włączony lub aktywny. Jest
to normalny tryb pracy układu HDC.
• Ikona na zestawie wskaźników i lampka
kontrolna na przycisku miga przez kilka
sekund, następnie gaśnie, gdy kierowca
naciska przycisk HDC, ale warunki aktywa-
cji układu uniemożliwiają jego włączenie.
91

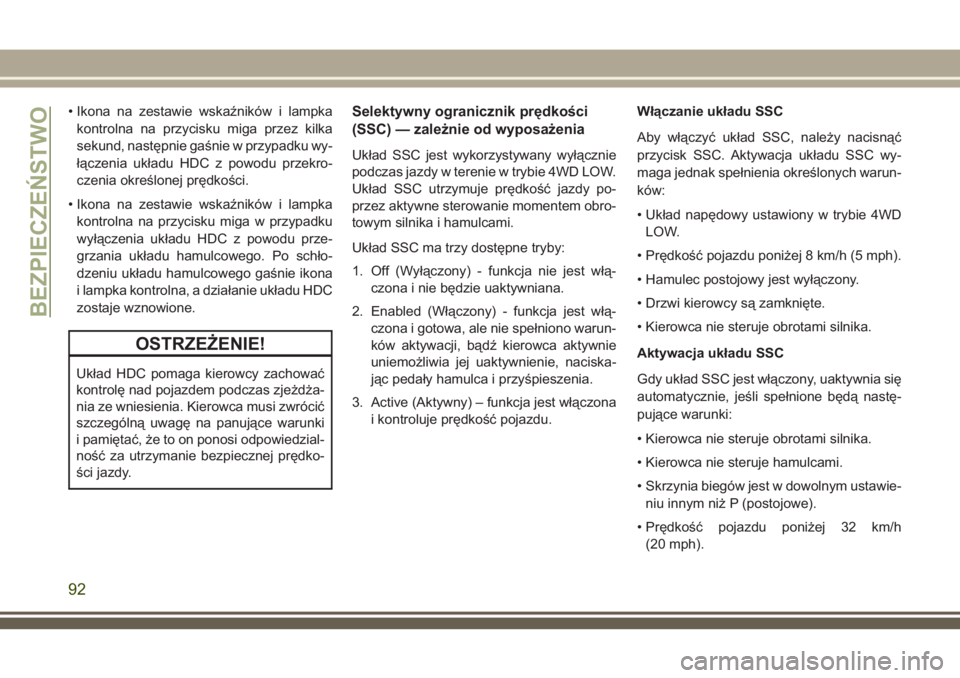

• Ikona na zestawie wskaźników i lampka
kontrolna na przycisku miga przez kilka
sekund, następnie gaśnie w przypadku wy-
łączenia układu HDC z powodu przekro-
czenia określonej prędkości.
• Ikona na zestawie wskaźników i lampka
kontrolna na przycisku miga w przypadku
wyłączenia układu HDC z powodu prze-
grzania układu hamulcowego. Po schło-
dzeniu układu hamulcowego gaśnie ikona
i lampka kontrolna, a działanie układu HDC
zostaje wznowione.
OSTRZEŻENIE!
Układ HDC pomaga kierowcy zachować
kontrolę nad pojazdem podczas zjeżdża-
nia ze wniesienia. Kierowca musi zwrócić
szczególną uwagę na panujące warunki
i pamiętać, że to on ponosi odpowiedzial-
ność za utrzymanie bezpiecznej prędko-
ści jazdy.
Selektywny ogranicznik prędkości
(SSC) — zależnie od wyposażenia
Układ SSC jest wykorzystywany wyłącznie
podczas jazdy w terenie w trybie 4WD LOW.
Układ SSC utrzymuje prędkość jazdy po-
przez aktywne sterowanie momentem obro-
towym silnika i hamulcami.
Układ SSC ma trzy dostępne tryby:
1. Off (Wyłączony) - funkcja nie jest włą-
czona i nie będzie uaktywniana.
2. Enabled (Włączony) - funkcja jest włą-
czona i gotowa, ale nie spełniono warun-
ków aktywacji, bądź kierowca aktywnie
uniemożliwia jej uaktywnienie, naciska-
jąc pedały hamulca i przyśpieszenia.
3. Active (Aktywny) – funkcja jest włączona
i kontroluje prędkość pojazdu.Włączanie układu SSC
Aby włączyć układ SSC, należy nacisnąć
przycisk SSC. Aktywacja układu SSC wy-
maga jednak spełnienia określonych warun-
ków:
• Układ napędowy ustawiony w trybie 4WD
LOW.
• Prędkość pojazdu poniżej 8 km/h (5 mph).
• Hamulec postojowy jest wyłączony.
• Drzwi kierowcy są zamknięte.
• Kierowca nie steruje obrotami silnika.
Aktywacja układu SSC
Gdy układ SSC jest włączony, uaktywnia się
automatycznie, jeśli spełnione będą nastę-
pujące warunki:
• Kierowca nie steruje obrotami silnika.
• Kierowca nie steruje hamulcami.
• Skrzynia biegów jest w dowolnym ustawie-
niu innym niż P (postojowe).
• Prędkość pojazdu poniżej 32 km/h
(20 mph).
BEZPIECZEŃSTWO
92

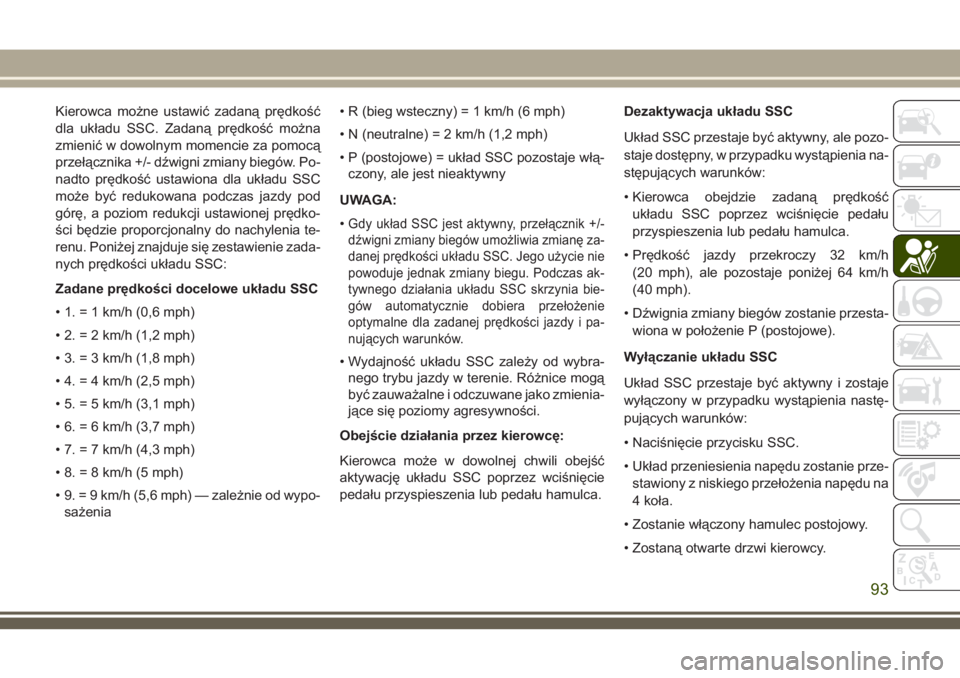

Kierowca możne ustawić zadaną prędkość
dla układu SSC. Zadaną prędkość można
zmienić w dowolnym momencie za pomocą
przełącznika +/- dźwigni zmiany biegów. Po-
nadto prędkość ustawiona dla układu SSC
może być redukowana podczas jazdy pod
górę, a poziom redukcji ustawionej prędko-
ści będzie proporcjonalny do nachylenia te-
renu. Poniżej znajduje się zestawienie zada-
nych prędkości układu SSC:
Zadane prędkości docelowe układu SSC
• 1. = 1 km/h (0,6 mph)
• 2. = 2 km/h (1,2 mph)
• 3. = 3 km/h (1,8 mph)
• 4. = 4 km/h (2,5 mph)
• 5. = 5 km/h (3,1 mph)
• 6. = 6 km/h (3,7 mph)
• 7. = 7 km/h (4,3 mph)
• 8. = 8 km/h (5 mph)
• 9. = 9 km/h (5,6 mph) — zależnie od wypo-
sażenia• R (bieg wsteczny) = 1 km/h (6 mph)
• N (neutralne) = 2 km/h (1,2 mph)
• P (postojowe) = układ SSC pozostaje włą-
czony, ale jest nieaktywny
UWAGA:
•
Gdy układ SSC jest aktywny, przełącznik +/-
dźwigni zmiany biegów umożliwia zmianę za-
danej prędkości układu SSC. Jego użycie nie
powoduje jednak zmiany biegu. Podczas ak-
tywnego działania układu SSC skrzynia bie-
gów automatycznie dobiera przełożenie
optymalne dla zadanej prędkości jazdy i pa-
nujących warunków.
• Wydajność układu SSC zależy od wybra-
nego trybu jazdy w terenie. Różnice mogą
być zauważalne i odczuwane jako zmienia-
jące się poziomy agresywności.
Obejście działania przez kierowcę:
Kierowca może w dowolnej chwili obejść
aktywację układu SSC poprzez wciśnięcie
pedału przyspieszenia lub pedału hamulca.Dezaktywacja układu SSC
Układ SSC przestaje być aktywny, ale pozo-
staje dostępny, w przypadku wystąpienia na-
stępujących warunków:
• Kierowca obejdzie zadaną prędkość
układu SSC poprzez wciśnięcie pedału
przyspieszenia lub pedału hamulca.
• Prędkość jazdy przekroczy 32 km/h
(20 mph), ale pozostaje poniżej 64 km/h
(40 mph).
• Dźwignia zmiany biegów zostanie przesta-
wiona w położenie P (postojowe).
Wyłączanie układu SSC
Układ SSC przestaje być aktywny i zostaje
wyłączony w przypadku wystąpienia nastę-
pujących warunków:
• Naciśnięcie przycisku SSC.
• Układ przeniesienia napędu zostanie prze-
stawiony z niskiego przełożenia napędu na
4 koła.
• Zostanie włączony hamulec postojowy.
• Zostaną otwarte drzwi kierowcy.
93

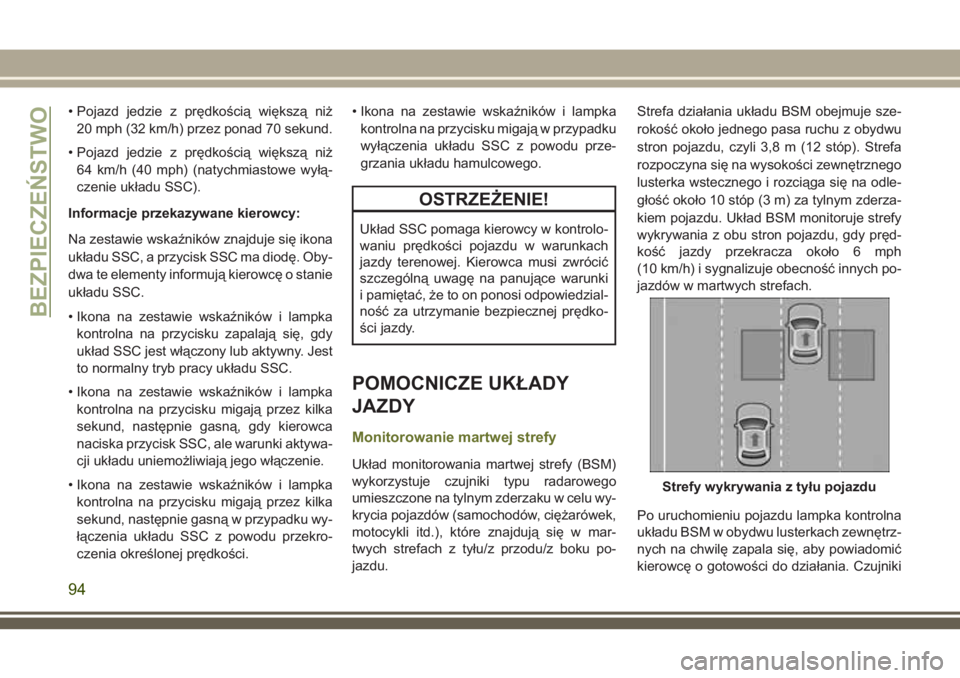

• Pojazd jedzie z prędkością większą niż
20 mph (32 km/h) przez ponad 70 sekund.
• Pojazd jedzie z prędkością większą niż
64 km/h (40 mph) (natychmiastowe wyłą-
czenie układu SSC).
Informacje przekazywane kierowcy:
Na zestawie wskaźników znajduje się ikona
układu SSC, a przycisk SSC ma diodę. Oby-
dwa te elementy informują kierowcę o stanie
układu SSC.
• Ikona na zestawie wskaźników i lampka
kontrolna na przycisku zapalają się, gdy
układ SSC jest włączony lub aktywny. Jest
to normalny tryb pracy układu SSC.
• Ikona na zestawie wskaźników i lampka
kontrolna na przycisku migają przez kilka
sekund, następnie gasną, gdy kierowca
naciska przycisk SSC, ale warunki aktywa-
cji układu uniemożliwiają jego włączenie.
• Ikona na zestawie wskaźników i lampka
kontrolna na przycisku migają przez kilka
sekund, następnie gasną w przypadku wy-
łączenia układu SSC z powodu przekro-
czenia określonej prędkości.• Ikona na zestawie wskaźników i lampka
kontrolna na przycisku migają w przypadku
wyłączenia układu SSC z powodu prze-
grzania układu hamulcowego.
OSTRZEŻENIE!
Układ SSC pomaga kierowcy w kontrolo-
waniu prędkości pojazdu w warunkach
jazdy terenowej. Kierowca musi zwrócić
szczególną uwagę na panujące warunki
i pamiętać, że to on ponosi odpowiedzial-
ność za utrzymanie bezpiecznej prędko-
ści jazdy.
POMOCNICZE UKŁADY
JAZDY
Monitorowanie martwej strefy
Układ monitorowania martwej strefy (BSM)
wykorzystuje czujniki typu radarowego
umieszczone na tylnym zderzaku w celu wy-
krycia pojazdów (samochodów, ciężarówek,
motocykli itd.), które znajdują się w mar-
twych strefach z tyłu/z przodu/z boku po-
jazdu.Strefa działania układu BSM obejmuje sze-
rokość około jednego pasa ruchu z obydwu
stron pojazdu, czyli 3,8 m (12 stóp). Strefa
rozpoczyna się na wysokości zewnętrznego
lusterka wstecznego i rozciąga się na odle-
głość około 10 stóp (3 m) za tylnym zderza-
kiem pojazdu. Układ BSM monitoruje strefy
wykrywania z obu stron pojazdu, gdy pręd-
kość jazdy przekracza około 6 mph
(10 km/h) i sygnalizuje obecność innych po-
jazdów w martwych strefach.

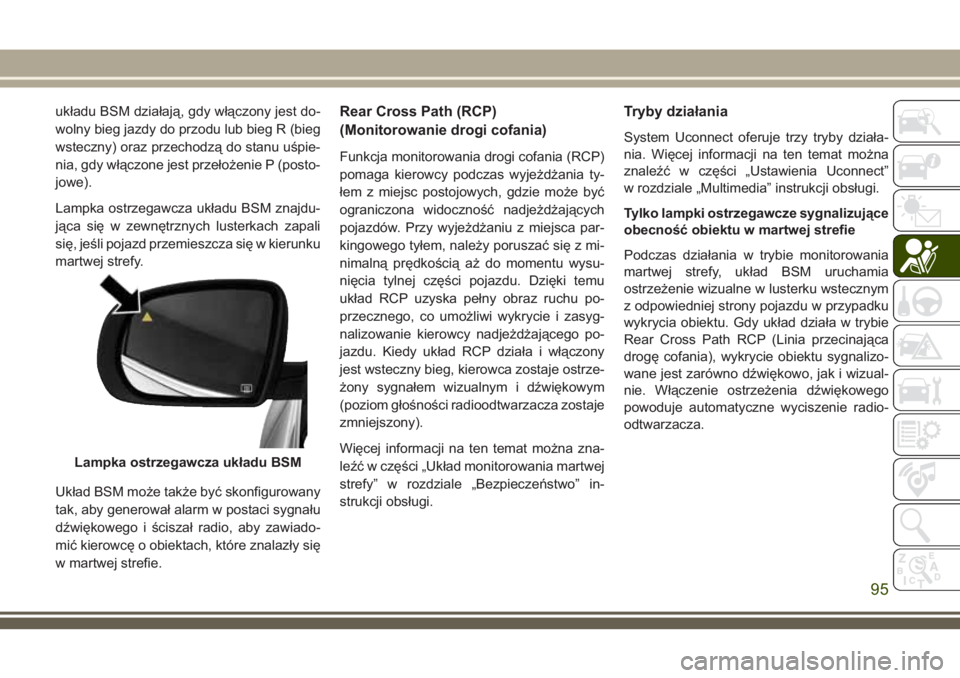

Po uruchomieniu pojazdu lampka kontrolna
układu BSM w obydwu lusterkach zewnętrz-
nych na chwilę zapala się, aby powiadomić
kierowcę o gotowości do działania. Czujniki
Strefy wykrywania z tyłu pojazdu
BEZPIECZEŃSTWO
94

układu BSM działają, gdy włączony jest do-
wolny bieg jazdy do przodu lub bieg R (bieg
wsteczny) oraz przechodzą do stanu uśpie-
nia, gdy włączone jest przełożenie P (posto-
jowe).
Lampka ostrzegawcza układu BSM znajdu-
jąca się w zewnętrznych lusterkach zapali
się, jeśli pojazd przemieszcza się w kierunku
martwej strefy.
Układ BSM może także być skonfigurowany
tak, aby generował alarm w postaci sygnału
dźwiękowego i ściszał radio, aby zawiado-
mić kierowcę o obiektach, które znalazły się
w martwej strefie.Rear Cross Path (RCP)
(Monitorowanie drogi cofania)
Funkcja monitorowania drogi cofania (RCP)
pomaga kierowcy podczas wyjeżdżania ty-
łem z miejsc postojowych, gdzie może być
ograniczona widoczność nadjeżdżających
pojazdów. Przy wyjeżdżaniu z miejsca par-
kingowego tyłem, należy poruszać się z mi-
nimalną prędkością aż do momentu wysu-
nięcia tylnej części pojazdu. Dzięki temu
układ RCP uzyska pełny obraz ruchu po-
przecznego, co umożliwi wykrycie i zasyg-
nalizowanie kierowcy nadjeżdżającego po-
jazdu. Kiedy układ RCP działa i włączony
jest wsteczny bieg, kierowca zostaje ostrze-
żony sygnałem wizualnym i dźwiękowym
(poziom głośności radioodtwarzacza zostaje
zmniejszony).
Więcej informacji na ten temat można zna-
leźć w części „Układ monitorowania martwej
strefy” w rozdziale „Bezpieczeństwo” in-
strukcji obsługi.
Tryby działania
System Uconnect oferuje trzy tryby działa-
nia. Więcej informacji na ten temat można
znaleźć w części „Ustawienia Uconnect”
w rozdziale „Multimedia” instrukcji obsługi.
Tylko lampki ostrzegawcze sygnalizujące
obecność obiektu w martwej strefie
Podczas działania w trybie monitorowania
martwej strefy, układ BSM uruchamia
ostrzeżenie wizualne w lusterku wstecznym
z odpowiedniej strony pojazdu w przypadku
wykrycia obiektu. Gdy układ działa w trybie
Rear Cross Path RCP (Linia przecinająca
drogę cofania), wykrycie obiektu sygnalizo-
wane jest zarówno dźwiękowo, jak i wizual-
nie. Włączenie ostrzeżenia dźwiękowego
powoduje automatyczne wyciszenie radio-
odtwarzacza.
Lampka ostrzegawcza układu BSM
95

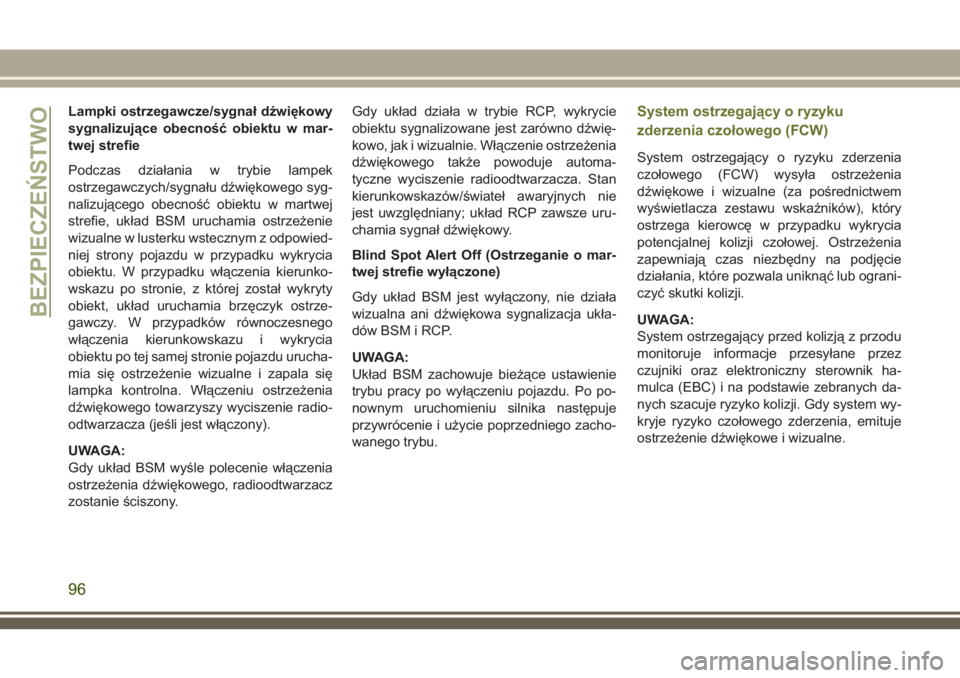

Lampki ostrzegawcze/sygnał dźwiękowy
sygnalizujące obecność obiektu w mar-
twej strefie
Podczas działania w trybie lampek
ostrzegawczych/sygnału dźwiękowego syg-
nalizującego obecność obiektu w martwej
strefie, układ BSM uruchamia ostrzeżenie
wizualne w lusterku wstecznym z odpowied-
niej strony pojazdu w przypadku wykrycia
obiektu. W przypadku włączenia kierunko-
wskazu po stronie, z której został wykryty
obiekt, układ uruchamia brzęczyk ostrze-
gawczy. W przypadków równoczesnego
włączenia kierunkowskazu i wykrycia
obiektu po tej samej stronie pojazdu urucha-
mia się ostrzeżenie wizualne i zapala się
lampka kontrolna. Włączeniu ostrzeżenia
dźwiękowego towarzyszy wyciszenie radio-
odtwarzacza (jeśli jest włączony).
UWAGA:
Gdy układ BSM wyśle polecenie włączenia
ostrzeżenia dźwiękowego, radioodtwarzacz
zostanie ściszony.Gdy układ działa w trybie RCP, wykrycie
obiektu sygnalizowane jest zarówno dźwię-
kowo, jak i wizualnie. Włączenie ostrzeżenia
dźwiękowego także powoduje automa-
tyczne wyciszenie radioodtwarzacza. Stan
kierunkowskazów/świateł awaryjnych nie
jest uwzględniany; układ RCP zawsze uru-
chamia sygnał dźwiękowy.
Blind Spot Alert Off (Ostrzeganie o mar-
twej strefie wyłączone)
Gdy układ BSM jest wyłączony, nie działa
wizualna ani dźwiękowa sygnalizacja ukła-
dów BSM i RCP.
UWAGA:
Układ BSM zachowuje bieżące ustawienie
trybu pracy po wyłączeniu pojazdu. Po po-
nownym uruchomieniu silnika następuje
przywrócenie i użycie poprzedniego zacho-
wanego trybu.System ostrzegający o ryzyku
zderzenia czołowego (FCW)
System ostrzegający o ryzyku zderzenia
czołowego (FCW) wysyła ostrzeżenia
dźwiękowe i wizualne (za pośrednictwem
wyświetlacza zestawu wskaźników), który
ostrzega kierowcę w przypadku wykrycia
potencjalnej kolizji czołowej. Ostrzeżenia
zapewniają czas niezbędny na podjęcie
działania, które pozwala uniknąć lub ograni-
czyć skutki kolizji.
UWAGA:
System ostrzegający przed kolizją z przodu
monitoruje informacje przesyłane przez
czujniki oraz elektroniczny sterownik ha-
mulca (EBC) i na podstawie zebranych da-
nych szacuje ryzyko kolizji. Gdy system wy-
kryje ryzyko czołowego zderzenia, emituje
ostrzeżenie dźwiękowe i wizualne.
BEZPIECZEŃSTWO
96

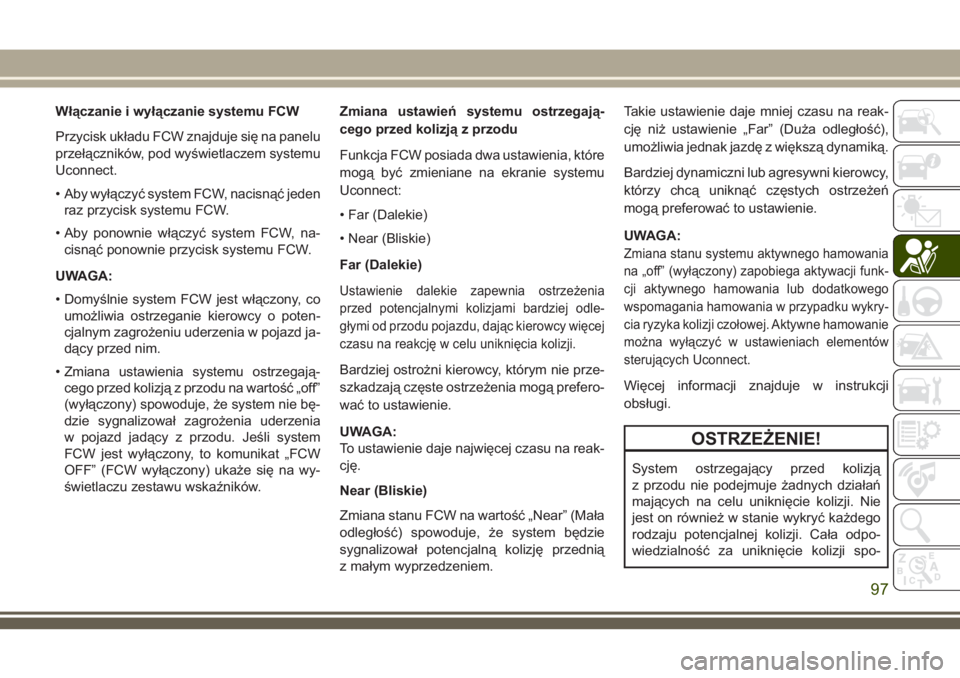

Włączanie i wyłączanie systemu FCW
Przycisk układu FCW znajduje się na panelu
przełączników, pod wyświetlaczem systemu
Uconnect.
• Aby wyłączyć system FCW, nacisnąć jeden
raz przycisk systemu FCW.
• Aby ponownie włączyć system FCW, na-
cisnąć ponownie przycisk systemu FCW.
UWAGA:
• Domyślnie system FCW jest włączony, co
umożliwia ostrzeganie kierowcy o poten-
cjalnym zagrożeniu uderzenia w pojazd ja-
dący przed nim.
• Zmiana ustawienia systemu ostrzegają-
cego przed kolizją z przodu na wartość „off”
(wyłączony) spowoduje, że system nie bę-
dzie sygnalizował zagrożenia uderzenia
w pojazd jadący z przodu. Jeśli system
FCW jest wyłączony, to komunikat „FCW
OFF” (FCW wyłączony) ukaże się na wy-
świetlaczu zestawu wskaźników.Zmiana ustawień systemu ostrzegają-
cego przed kolizją z przodu
Funkcja FCW posiada dwa ustawienia, które
mogą być zmieniane na ekranie systemu
Uconnect:
• Far (Dalekie)
• Near (Bliskie)
Far (Dalekie)
Ustawienie dalekie zapewnia ostrzeżenia
przed potencjalnymi kolizjami bardziej odle-
głymi od przodu pojazdu, dając kierowcy więcej
czasu na reakcję w celu uniknięcia kolizji.
Bardziej ostrożni kierowcy, którym nie prze-
szkadzają częste ostrzeżenia mogą prefero-
wać to ustawienie.
UWAGA:
To ustawienie daje najwięcej czasu na reak-
cję.
Near (Bliskie)
Zmiana stanu FCW na wartość „Near” (Mała
odległość) spowoduje, że system będzie
sygnalizował potencjalną kolizję przednią
z małym wyprzedzeniem.Takie ustawienie daje mniej czasu na reak-
cję niż ustawienie „Far” (Duża odległość),
umożliwia jednak jazdę z większą dynamiką.
Bardziej dynamiczni lub agresywni kierowcy,
którzy chcą uniknąć częstych ostrzeżeń
mogą preferować to ustawienie.
UWAGA:
Zmiana stanu systemu aktywnego hamowania
na „off” (wyłączony) zapobiega aktywacji funk-
cji aktywnego hamowania lub dodatkowego
wspomagania hamowania w przypadku wykry-
cia ryzyka kolizji czołowej. Aktywne hamowanie
można wyłączyć w ustawieniach elementów
sterujących Uconnect.
Więcej informacji znajduje w instrukcji
obsługi.
OSTRZEŻENIE!
System ostrzegający przed kolizją
z przodu nie podejmuje żadnych działań
mających na celu uniknięcie kolizji. Nie
jest on również w stanie wykryć każdego
rodzaju potencjalnej kolizji. Cała odpo-
wiedzialność za uniknięcie kolizji spo-
97

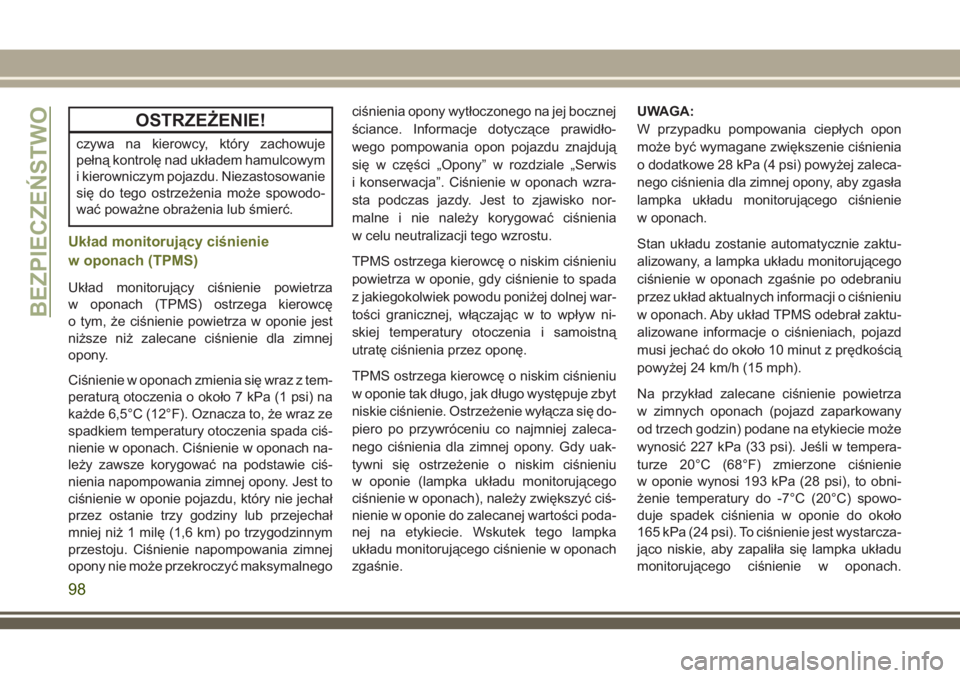

OSTRZEŻENIE!
czywa na kierowcy, który zachowuje
pełną kontrolę nad układem hamulcowym
i kierowniczym pojazdu. Niezastosowanie
się do tego ostrzeżenia może spowodo-
wać poważne obrażenia lub śmierć.
Układ monitorujący ciśnienie
w oponach (TPMS)
Układ monitorujący ciśnienie powietrza
w oponach (TPMS) ostrzega kierowcę
o tym, że ciśnienie powietrza w oponie jest
niższe niż zalecane ciśnienie dla zimnej
opony.
Ciśnienie w oponach zmienia się wraz z tem-
peraturą otoczenia o około 7 kPa (1 psi) na
każde 6,5°C (12°F). Oznacza to, że wraz ze
spadkiem temperatury otoczenia spada ciś-
nienie w oponach. Ciśnienie w oponach na-
leży zawsze korygować na podstawie ciś-
nienia napompowania zimnej opony. Jest to
ciśnienie w oponie pojazdu, który nie jechał
przez ostanie trzy godziny lub przejechał
mniej niż 1 milę (1,6 km) po trzygodzinnym
przestoju. Ciśnienie napompowania zimnej
opony nie może przekroczyć maksymalnegociśnienia opony wytłoczonego na jej bocznej
ściance. Informacje dotyczące prawidło-
wego pompowania opon pojazdu znajdują
się w części „Opony” w rozdziale „Serwis
i konserwacja”. Ciśnienie w oponach wzra-
sta podczas jazdy. Jest to zjawisko nor-
malne i nie należy korygować ciśnienia
w celu neutralizacji tego wzrostu.
TPMS ostrzega kierowcę o niskim ciśnieniu
powietrza w oponie, gdy ciśnienie to spada
z jakiegokolwiek powodu poniżej dolnej war-
tości granicznej, włączając w to wpływ ni-
skiej temperatury otoczenia i samoistną
utratę ciśnienia przez oponę.
TPMS ostrzega kierowcę o niskim ciśnieniu
w oponie tak długo, jak długo występuje zbyt
niskie ciśnienie. Ostrzeżenie wyłącza się do-
piero po przywróceniu co najmniej zaleca-
nego ciśnienia dla zimnej opony. Gdy uak-
tywni się ostrzeżenie o niskim ciśnieniu
w oponie (lampka układu monitorującego
ciśnienie w oponach), należy zwiększyć ciś-
nienie w oponie do zalecanej wartości poda-
nej na etykiecie. Wskutek tego lampka
układu monitorującego ciśnienie w oponach
zgaśnie.UWAGA:
W przypadku pompowania ciepłych opon
może być wymagane zwiększenie ciśnienia
o dodatkowe 28 kPa (4 psi) powyżej zaleca-
nego ciśnienia dla zimnej opony, aby zgasła
lampka układu monitorującego ciśnienie
w oponach.
Stan układu zostanie automatycznie zaktu-
alizowany, a lampka układu monitorującego
ciśnienie w oponach zgaśnie po odebraniu
przez układ aktualnych informacji o ciśnieniu
w oponach. Aby układ TPMS odebrał zaktu-
alizowane informacje o ciśnieniach, pojazd
musi jechać do około 10 minut z prędkością
powyżej 24 km/h (15 mph).
Na przykład zalecane ciśnienie powietrza
w zimnych oponach (pojazd zaparkowany
od trzech godzin) podane na etykiecie może
wynosić 227 kPa (33 psi). Jeśli w tempera-
turze 20°C (68°F) zmierzone ciśnienie
w oponie wynosi 193 kPa (28 psi), to obni-
żenie temperatury do -7°C (20°C) spowo-
duje spadek ciśnienia w oponie do około
165 kPa (24 psi). To ciśnienie jest wystarcza-
jąco niskie, aby zapaliła się lampka układu
monitorującego ciśnienie w oponach.
BEZPIECZEŃSTWO
98
