JEEP CHEROKEE 2018 Libretto Uso Manutenzione (in Italian)

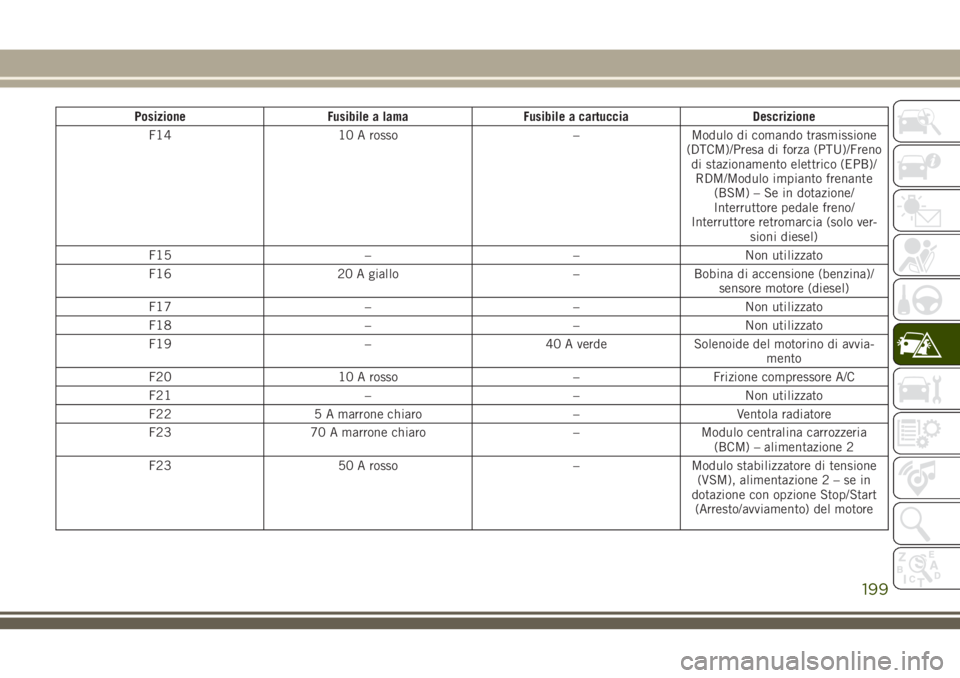

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F14 10 A rosso – Modulo di comando trasmissione
(DTCM)/Presa di forza (PTU)/Freno
di stazionamento elettrico (EPB)/
RDM/Modulo impianto frenante
(BSM) – Se in dotazione/
Interruttore pedale freno/
Interruttore retromarcia (solo ver-
sioni diesel)
F15 – – Non utilizzato
F16 20 A giallo – Bobina di accensione (benzina)/
sensore motore (diesel)
F17 – – Non utilizzato
F18 – – Non utilizzato
F19 – 40 A verde Solenoide del motorino di avvia-
mento
F20 10 A rosso – Frizione compressore A/C
F21 – – Non utilizzato
F22 5 A marrone chiaro – Ventola radiatore
F23 70 A marrone chiaro – Modulo centralina carrozzeria
(BCM) – alimentazione 2
F23 50 A rosso – Modulo stabilizzatore di tensione
(VSM), alimentazione2–sein
dotazione con opzione Stop/Start
(Arresto/avviamento) del motore
199

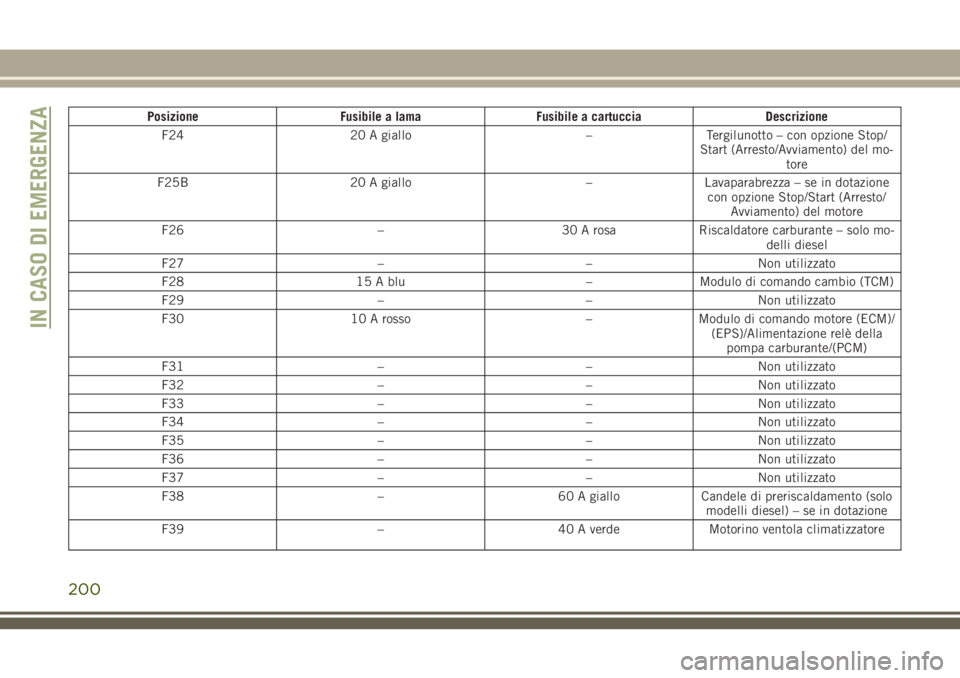

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F24 20 A giallo – Tergilunotto – con opzione Stop/
Start (Arresto/Avviamento) del mo-
tore
F25B 20 A giallo – Lavaparabrezza – se in dotazione
con opzione Stop/Start (Arresto/
Avviamento) del motore
F26 – 30 A rosa Riscaldatore carburante – solo mo-
delli diesel
F27 – – Non utilizzato
F28 15 A blu – Modulo di comando cambio (TCM)
F29 – – Non utilizzato
F30 10 A rosso – Modulo di comando motore (ECM)/
(EPS)/Alimentazione relè della
pompa carburante/(PCM)
F31 – – Non utilizzato
F32 – – Non utilizzato
F33 – – Non utilizzato
F34 – – Non utilizzato
F35 – – Non utilizzato
F36 – – Non utilizzato
F37 – – Non utilizzato
F38 – 60 A giallo Candele di preriscaldamento (solo
modelli diesel) – se in dotazione
F39 – 40 A verde Motorino ventola climatizzatore
IN CASO DI EMERGENZA
200

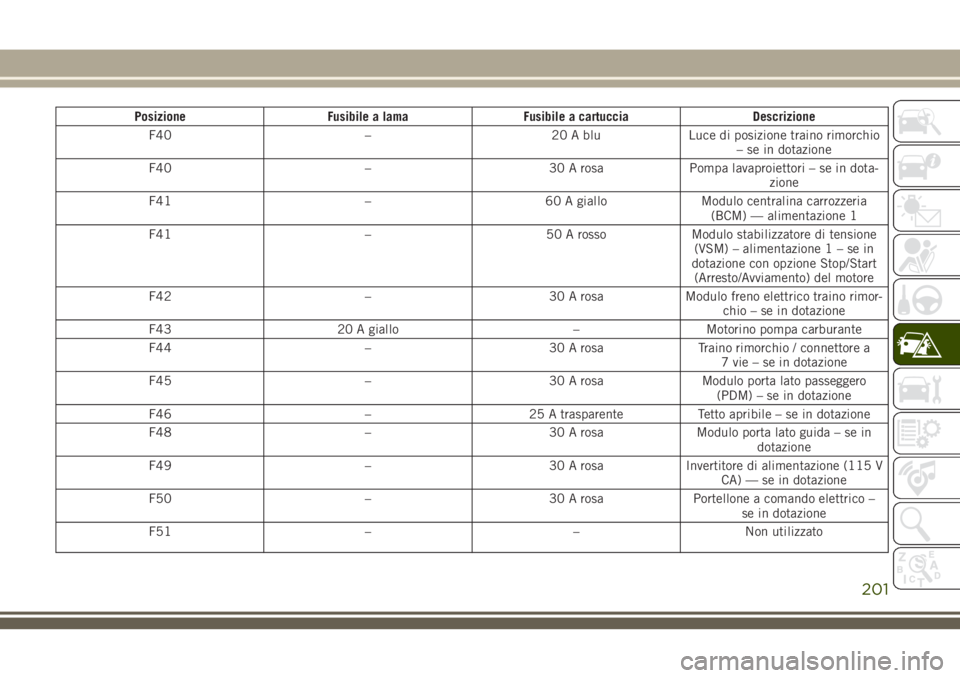

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F40 – 20 A blu Luce di posizione traino rimorchio
– se in dotazione
F40 – 30 A rosa Pompa lavaproiettori – se in dota-
zione
F41 – 60 A giallo Modulo centralina carrozzeria
(BCM) — alimentazione 1
F41 – 50 A rosso Modulo stabilizzatore di tensione
(VSM) – alimentazione1–sein
dotazione con opzione Stop/Start
(Arresto/Avviamento) del motore
F42 – 30 A rosa Modulo freno elettrico traino rimor-
chio – se in dotazione
F43 20 A giallo – Motorino pompa carburante
F44 – 30 A rosa Traino rimorchio / connettore a
7 vie – se in dotazione
F45 – 30 A rosa Modulo porta lato passeggero
(PDM) – se in dotazione
F46 – 25 A trasparente Tetto apribile – se in dotazione
F48 – 30 A rosa Modulo porta lato guida – se in
dotazione
F49 – 30 A rosa Invertitore di alimentazione (115 V
CA) — se in dotazione
F50 – 30 A rosa Portellone a comando elettrico –
se in dotazione
F51 – – Non utilizzato
201

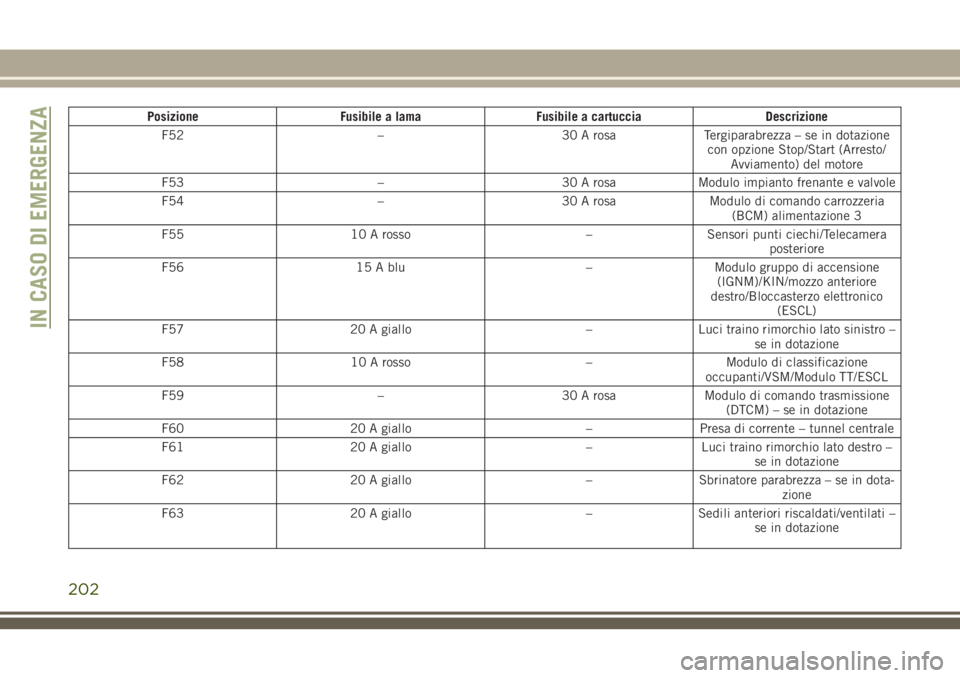

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F52 – 30 A rosa Tergiparabrezza – se in dotazione
con opzione Stop/Start (Arresto/
Avviamento) del motore
F53 – 30 A rosa Modulo impianto frenante e valvole
F54 – 30 A rosa Modulo di comando carrozzeria
(BCM) alimentazione 3
F55 10 A rosso – Sensori punti ciechi/Telecamera
posteriore
F56 15 A blu – Modulo gruppo di accensione
(IGNM)/KIN/mozzo anteriore
destro/Bloccasterzo elettronico
(ESCL)
F57 20 A giallo – Luci traino rimorchio lato sinistro –
se in dotazione
F58 10 A rosso – Modulo di classificazione
occupanti/VSM/Modulo TT/ESCL
F59 – 30 A rosa Modulo di comando trasmissione
(DTCM) – se in dotazione
F60 20 A giallo – Presa di corrente – tunnel centrale
F61 20 A giallo – Luci traino rimorchio lato destro –
se in dotazione
F62 20 A giallo – Sbrinatore parabrezza – se in dota-
zione
F63 20 A giallo – Sedili anteriori riscaldati/ventilati –
se in dotazione
IN CASO DI EMERGENZA
202

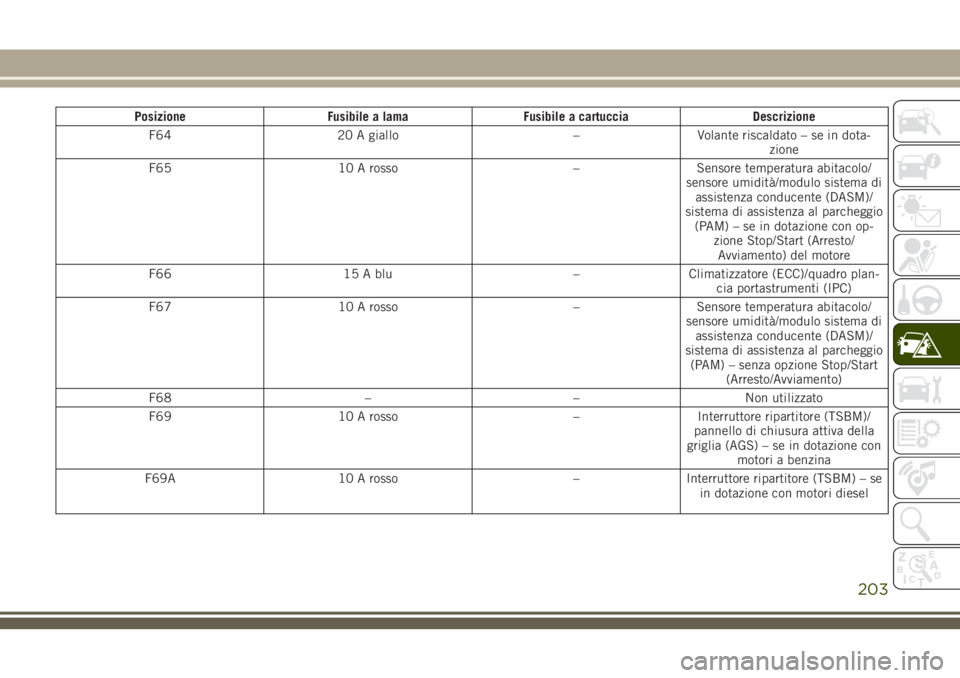

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F64 20 A giallo – Volante riscaldato – se in dota-
zione
F65 10 A rosso – Sensore temperatura abitacolo/
sensore umidità/modulo sistema di
assistenza conducente (DASM)/
sistema di assistenza al parcheggio
(PAM) – se in dotazione con op-
zione Stop/Start (Arresto/
Avviamento) del motore
F66 15 A blu – Climatizzatore (ECC)/quadro plan-
cia portastrumenti (IPC)
F67 10 A rosso – Sensore temperatura abitacolo/
sensore umidità/modulo sistema di
assistenza conducente (DASM)/
sistema di assistenza al parcheggio
(PAM) – senza opzione Stop/Start
(Arresto/Avviamento)
F68 – – Non utilizzato
F69 10 A rosso – Interruttore ripartitore (TSBM)/
pannello di chiusura attiva della
griglia (AGS) – se in dotazione con
motori a benzina
F69A 10 A rosso – Interruttore ripartitore (TSBM) – se
in dotazione con motori diesel
203

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F70 5 A marrone chiaro – Sensore batteria intelligente (IBS)
– se in dotazione con opzione
Stop/Start (Arresto/Avviamento) del
motore
F71 20 A giallo – Proiettore HID destro – se in dota-
zione con opzione Stop/Start
(Arresto/Avviamento) del motore
F72 10 A rosso – Specchi riscaldati – se in dota-
zione
F73 – 20 A blu Luce retromarcia traino rimorchio
– se in dotazione
F74 – 30 A rosa Lunotto termico
F75 20 A giallo – Accendisigari – se in dotazione
F76 20 A giallo – Modulo differenziale posteriore
(RDM) – se in dotazione
F77 10 A rosso – Interruttore di rilascio dello spor-
tello del bocchettone rifornimento
carburante/pedale del freno
F78 10 A rosso – Porta diagnostica/TV digitale (solo
Giappone)
F79 10 A rosso – Colonna centrale integrata (ICS)/
Interruttore freno di stazionamento
elettrico (EPB)/Modulo CD/Modulo
di comando sterzo (SCCM)/HVAC/
Quadro plancia portastrumenti
(IPC)
IN CASO DI EMERGENZA
204

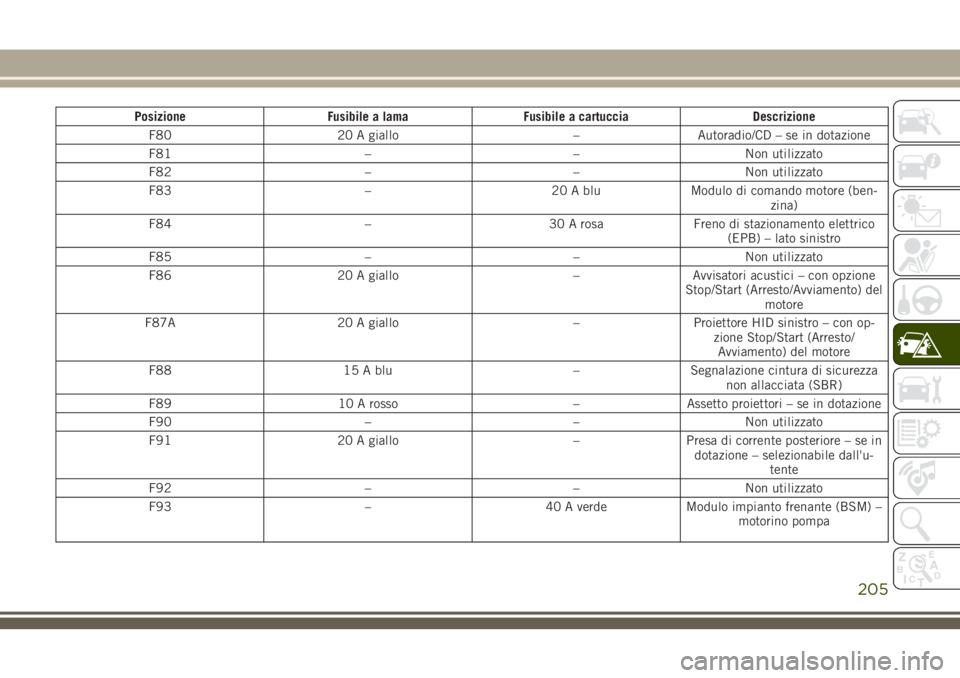

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F80 20 A giallo – Autoradio/CD – se in dotazione
F81 – – Non utilizzato
F82 – – Non utilizzato
F83 – 20 A blu Modulo di comando motore (ben-
zina)
F84 – 30 A rosa Freno di stazionamento elettrico
(EPB) – lato sinistro
F85 – – Non utilizzato
F86 20 A giallo – Avvisatori acustici – con opzione
Stop/Start (Arresto/Avviamento) del
motore
F87A 20 A giallo – Proiettore HID sinistro – con op-
zione Stop/Start (Arresto/
Avviamento) del motore
F88 15 A blu – Segnalazione cintura di sicurezza
non allacciata (SBR)
F89 10 A rosso – Assetto proiettori – se in dotazione
F90 – – Non utilizzato
F91 20 A giallo – Presa di corrente posteriore – se in
dotazione – selezionabile dall'u-
tente
F92 – – Non utilizzato
F93 – 40 A verde Modulo impianto frenante (BSM) –
motorino pompa
205

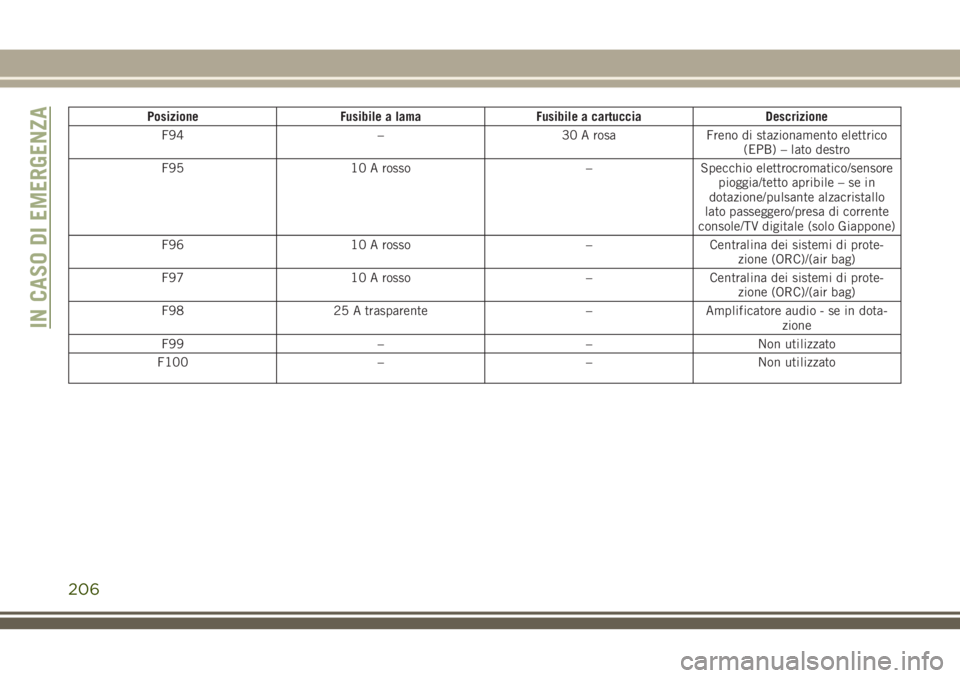

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F94 – 30 A rosa Freno di stazionamento elettrico
(EPB) – lato destro
F95 10 A rosso – Specchio elettrocromatico/sensore
pioggia/tetto apribile – se in
dotazione/pulsante alzacristallo
lato passeggero/presa di corrente
console/TV digitale (solo Giappone)
F96 10 A rosso – Centralina dei sistemi di prote-
zione (ORC)/(air bag)
F97 10 A rosso – Centralina dei sistemi di prote-
zione (ORC)/(air bag)
F98 25 A trasparente – Amplificatore audio - se in dota-
zione
F99 – – Non utilizzato
F100 – – Non utilizzato
IN CASO DI EMERGENZA
206

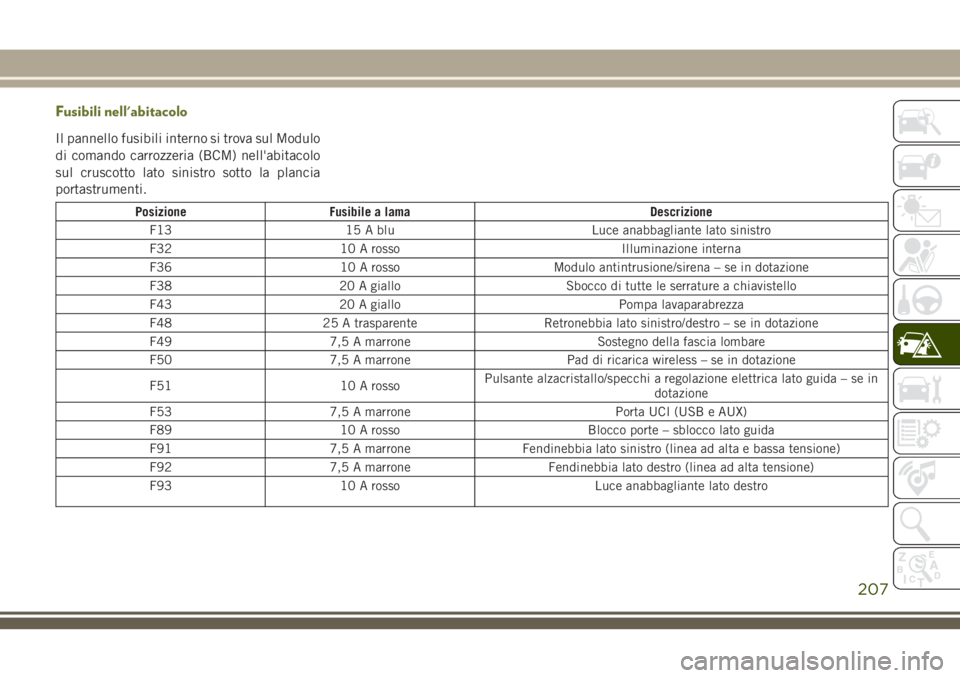

Fusibili nell'abitacolo
Il pannello fusibili interno si trova sul Modulo
di comando carrozzeria (BCM) nell'abitacolo
sul cruscotto lato sinistro sotto la plancia
portastrumenti.
Posizione Fusibile a lama Descrizione
F13 15 A blu Luce anabbagliante lato sinistro
F32 10 A rosso Illuminazione interna
F36 10 A rosso Modulo antintrusione/sirena – se in dotazione
F38 20 A giallo Sbocco di tutte le serrature a chiavistello
F43 20 A giallo Pompa lavaparabrezza
F48 25 A trasparente Retronebbia lato sinistro/destro – se in dotazione
F49 7,5 A marrone Sostegno della fascia lombare
F50 7,5 A marrone Pad di ricarica wireless – se in dotazione
F51 10 A rossoPulsante alzacristallo/specchi a regolazione elettrica lato guida – se in
dotazione
F53 7,5 A marrone Porta UCI (USB e AUX)
F89 10 A rosso Blocco porte – sblocco lato guida
F91 7,5 A marrone Fendinebbia lato sinistro (linea ad alta e bassa tensione)
F92 7,5 A marrone Fendinebbia lato destro (linea ad alta tensione)
F93 10 A rosso Luce anabbagliante lato destro
207

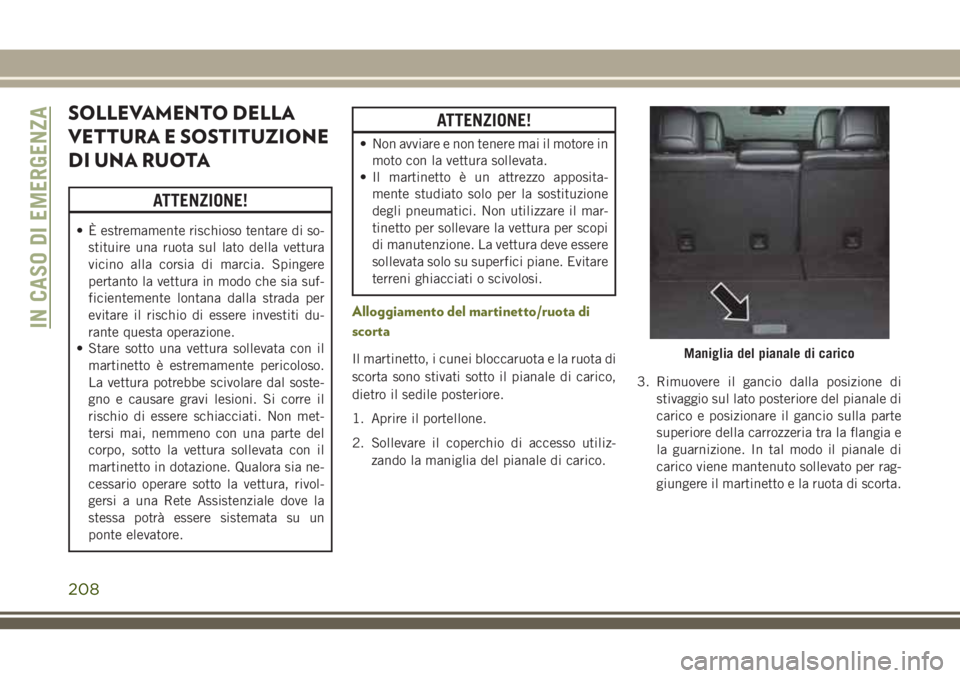

SOLLEVAMENTO DELLA
VETTURA E SOSTITUZIONE
DI UNA RUOTA
ATTENZIONE!
• È estremamente rischioso tentare di so-
stituire una ruota sul lato della vettura
vicino alla corsia di marcia. Spingere
pertanto la vettura in modo che sia suf-
ficientemente lontana dalla strada per
evitare il rischio di essere investiti du-
rante questa operazione.
• Stare sotto una vettura sollevata con il
martinetto è estremamente pericoloso.
La vettura potrebbe scivolare dal soste-
gno e causare gravi lesioni. Si corre il
rischio di essere schiacciati. Non met-
tersi mai, nemmeno con una parte del
corpo, sotto la vettura sollevata con il
martinetto in dotazione. Qualora sia ne-
cessario operare sotto la vettura, rivol-
gersi a una Rete Assistenziale dove la
stessa potrà essere sistemata su un
ponte elevatore.
ATTENZIONE!
• Non avviare e non tenere mai il motore in
moto con la vettura sollevata.
• Il martinetto è un attrezzo apposita-
mente studiato solo per la sostituzione
degli pneumatici. Non utilizzare il mar-
tinetto per sollevare la vettura per scopi
di manutenzione. La vettura deve essere
sollevata solo su superfici piane. Evitare
terreni ghiacciati o scivolosi.
Alloggiamento del martinetto/ruota di
scorta
Il martinetto, i cunei bloccaruota e la ruota di
scorta sono stivati sotto il pianale di carico,
dietro il sedile posteriore.
1. Aprire il portellone.
2. Sollevare il coperchio di accesso utiliz-
zando la maniglia del pianale di carico.3. Rimuovere il gancio dalla posizione di
stivaggio sul lato posteriore del pianale di
carico e posizionare il gancio sulla parte
superiore della carrozzeria tra la flangia e
la guarnizione. In tal modo il pianale di
carico viene mantenuto sollevato per rag-
giungere il martinetto e la ruota di scorta.Maniglia del pianale di carico
