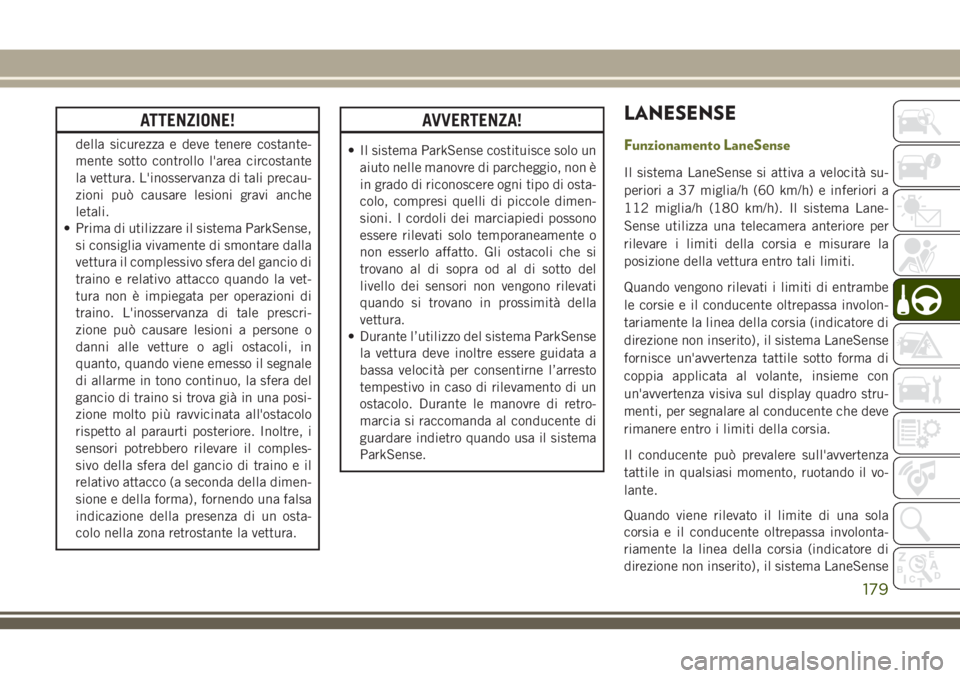

ATTENZIONE!
della sicurezza e deve tenere costante-
mente sotto controllo l'area circostante
la vettura. L'inosservanza di tali precau-
zioni può causare lesioni gravi anche
letali.
• Prima di utilizzare il sistema ParkSense,
si consiglia vivamente di smontare dalla
vettura il complessivo sfera del gancio di
traino e relativo attacco quando la vet-
tura non è impiegata per operazioni di
traino. L'inosservanza di tale prescri-
zione può causare lesioni a persone o
danni alle vetture o agli ostacoli, in
quanto, quando viene emesso il segnale
di allarme in tono continuo, la sfera del
gancio di traino si trova già in una posi-
zione molto più ravvicinata all'ostacolo
rispetto al paraurti posteriore. Inoltre, i
sensori potrebbero rilevare il comples-
sivo della sfera del gancio di traino e il
relativo attacco (a seconda della dimen-
sione e della forma), fornendo una falsa
indicazione della presenza di un osta-
colo nella zona retrostante la vettura.
AVVERTENZA!
• Il sistema ParkSense costituisce solo un
aiuto nelle manovre di parcheggio, non è
in grado di riconoscere ogni tipo di osta-
colo, compresi quelli di piccole dimen-
sioni. I cordoli dei marciapiedi possono
essere rilevati solo temporaneamente o
non esserlo affatto. Gli ostacoli che si
trovano al di sopra od al di sotto del
livello dei sensori non vengono rilevati
quando si trovano in prossimità della
vettura.
• Durante l’utilizzo del sistema ParkSense
la vettura deve inoltre essere guidata a
bassa velocità per consentirne l’arresto
tempestivo in caso di rilevamento di un
ostacolo. Durante le manovre di retro-
marcia si raccomanda al conducente di
guardare indietro quando usa il sistema
ParkSense.
LANESENSE
Funzionamento LaneSense
Il sistema LaneSense si attiva a velocità su-
periori a 37 miglia/h (60 km/h) e inferiori a
112 miglia/h (180 km/h). Il sistema Lane-
Sense utilizza una telecamera anteriore per
rilevare i limiti della corsia e misurare la
posizione della vettura entro tali limiti.
Quando vengono rilevati i limiti di entrambe
le corsie e il conducente oltrepassa involon-
tariamente la linea della corsia (indicatore di
direzione non inserito), il sistema LaneSense
fornisce un'avvertenza tattile sotto forma di
coppia applicata al volante, insieme con
un'avvertenza visiva sul display quadro stru-
menti, per segnalare al conducente che deve
rimanere entro i limiti della corsia.
Il conducente può prevalere sull'avvertenza
tattile in qualsiasi momento, ruotando il vo-
lante.
Quando viene rilevato il limite di una sola
corsia e il conducente oltrepassa involonta-
riamente la linea della corsia (indicatore di
direzione non inserito), il sistema LaneSense
179

fornisce un'avvertenza visiva sul display qua-
dro strumenti per segnalare al conducente
che deve rimanere entro i limiti della corsia.
Quando viene rilevato il limite di una sola
corsia, l'avvertenza tattile (coppia sul vo-
lante) non viene fornita.
NOTA:
Quando le condizioni di funzionamento sono
soddisfatte, il sistema LaneSense monitora
se le mani del conducente sono sul volante e,
in caso non ne rilevi la presenza, fornisce
un'avvertenza acustica e visiva. Il sistema
viene annullato se il conducente non riporta
le mani sul volante.
Attivazione o disattivazione della funzione
LaneSense
Per impostazione predefinita, lo stato del
sistema LaneSense è "off" (Disattivato).
Il pulsante LaneSense si trova sul pannello
interruttori sotto il display Uconnect.
Per attivare il sistema LaneSense, premere il
pulsante LaneSense (il LED si spegne). Sul
display quadro strumenti viene visualizzato il
messaggio "LaneSense On" (LaneSense atti-
vato).Per disattivare il sistema LaneSense, pre-
mere il pulsante LaneSense una volta (il LED
si accende).
NOTA:
Il sistema LaneSense memorizza l'ultimo
stato del sistema, attivato o disattivato, nel-
l'ultimo ciclo di accensione quando il dispo-
sitivo di accensione viene portato su RUN
(Marcia).
Messaggi di avvertimento e segnalazioni
del sistema LaneSense
Il sistema LaneSense segnala al conducente
quando la vettura cambia corsia tramite il
display quadro strumenti.
Display quadro strumenti base — se in dota-
zione
Quando il sistema LaneSense è attivato e i
limiti della corsia non sono stati rilevati,
entrambe le linee della corsia sono in grigio e
la spia LaneSense è accesa fissa in bianco.Abbandono corsia a sinistra - rilevamento della
sola corsia di sinistra
• Quando il sistema LaneSense è attivato ed
è stato rilevato il solo limite sinistro della
corsia, la spia LaneSense è accesa fissa in
bianco e il sistema è pronto per fornire
avvertenze visive sul display quadro stru-
menti in caso si abbandoni involontaria-
mente la corsia.
• Quando il sistema LaneSense rileva che la
vettura si è avvicinata alla linea della corsia
e la sta per superare, la linea spessa di
sinistra lampeggia passando da bianca a
grigia, la linea sottile di sinistra rimane
accesa fissa in bianco e la spia LaneSense
passa da accesa fissa in bianco a lampeg-
giante in giallo.
NOTA:
Il sistema LaneSense funziona in modo ana-
logo in caso di abbandono della corsia a
destra quando è rilevato solo il limite della
corsia di destra.
AVVIAMENTO E FUNZIONAMENTO
180

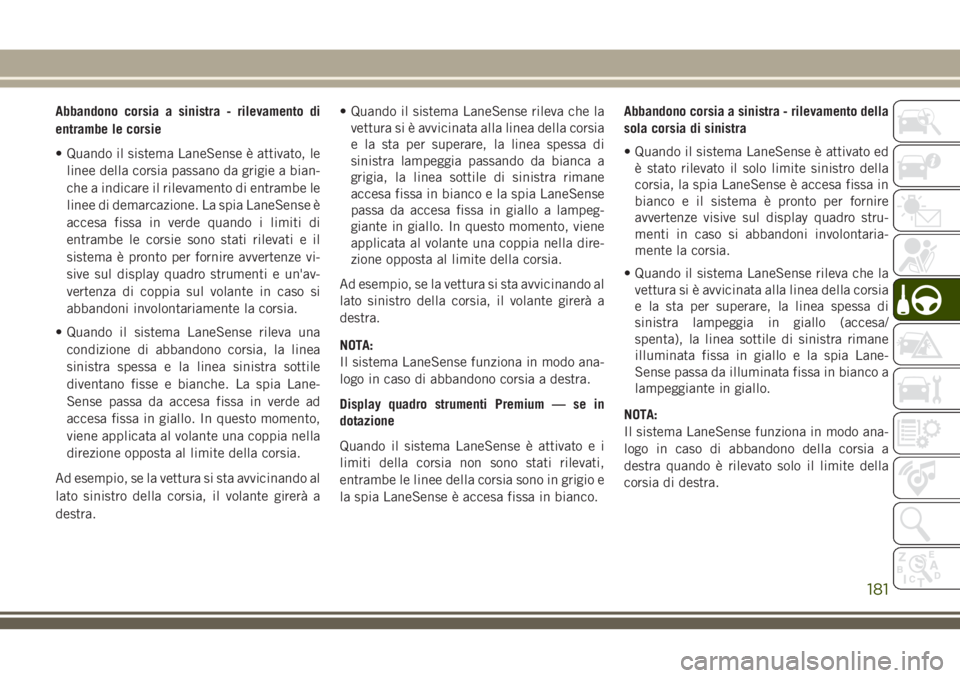

Abbandono corsia a sinistra - rilevamento di
entrambe le corsie
• Quando il sistema LaneSense è attivato, le
linee della corsia passano da grigie a bian-
che a indicare il rilevamento di entrambe le
linee di demarcazione. La spia LaneSense è
accesa fissa in verde quando i limiti di
entrambe le corsie sono stati rilevati e il
sistema è pronto per fornire avvertenze vi-
sive sul display quadro strumenti e un'av-
vertenza di coppia sul volante in caso si
abbandoni involontariamente la corsia.
• Quando il sistema LaneSense rileva una
condizione di abbandono corsia, la linea
sinistra spessa e la linea sinistra sottile
diventano fisse e bianche. La spia Lane-
Sense passa da accesa fissa in verde ad
accesa fissa in giallo. In questo momento,
viene applicata al volante una coppia nella
direzione opposta al limite della corsia.
Ad esempio, se la vettura si sta avvicinando al
lato sinistro della corsia, il volante girerà a
destra.• Quando il sistema LaneSense rileva che la
vettura si è avvicinata alla linea della corsia
e la sta per superare, la linea spessa di
sinistra lampeggia passando da bianca a
grigia, la linea sottile di sinistra rimane
accesa fissa in bianco e la spia LaneSense
passa da accesa fissa in giallo a lampeg-
giante in giallo. In questo momento, viene
applicata al volante una coppia nella dire-
zione opposta al limite della corsia.
Ad esempio, se la vettura si sta avvicinando al
lato sinistro della corsia, il volante girerà a
destra.
NOTA:
Il sistema LaneSense funziona in modo ana-
logo in caso di abbandono corsia a destra.
Display quadro strumenti Premium — se in
dotazione
Quando il sistema LaneSense è attivato e i
limiti della corsia non sono stati rilevati,
entrambe le linee della corsia sono in grigio e
la spia LaneSense è accesa fissa in bianco.Abbandono corsia a sinistra - rilevamento della
sola corsia di sinistra
• Quando il sistema LaneSense è attivato ed
è stato rilevato il solo limite sinistro della
corsia, la spia LaneSense è accesa fissa in
bianco e il sistema è pronto per fornire
avvertenze visive sul display quadro stru-
menti in caso si abbandoni involontaria-
mente la corsia.
• Quando il sistema LaneSense rileva che la
vettura si è avvicinata alla linea della corsia
e la sta per superare, la linea spessa di
sinistra lampeggia in giallo (accesa/
spenta), la linea sottile di sinistra rimane
illuminata fissa in giallo e la spia Lane-
Sense passa da illuminata fissa in bianco a
lampeggiante in giallo.
NOTA:
Il sistema LaneSense funziona in modo ana-
logo in caso di abbandono della corsia a
destra quando è rilevato solo il limite della
corsia di destra.
181

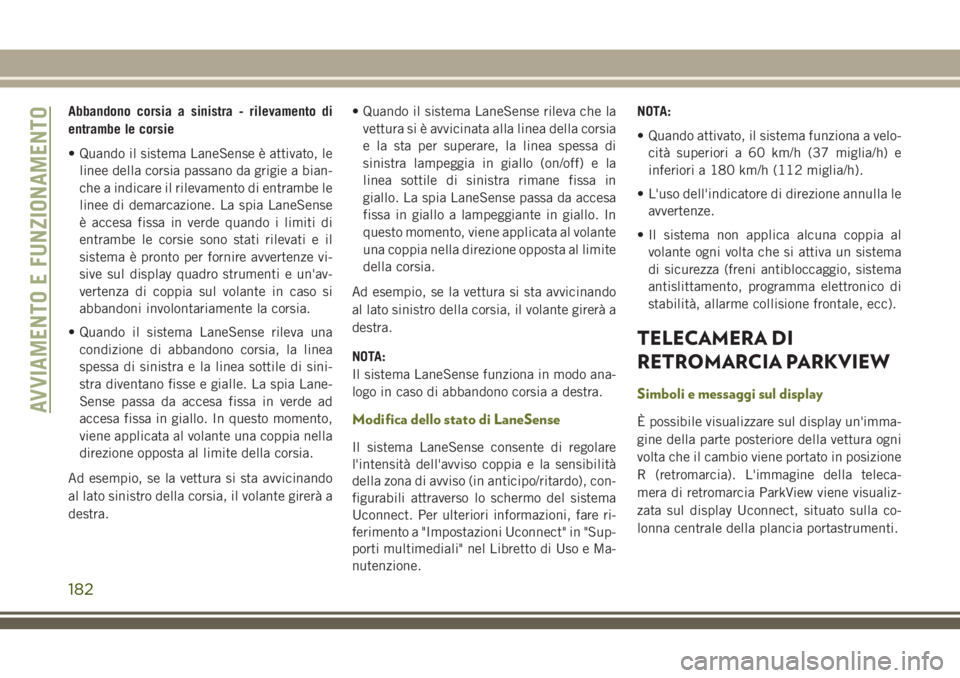

Abbandono corsia a sinistra - rilevamento di
entrambe le corsie
• Quando il sistema LaneSense è attivato, le
linee della corsia passano da grigie a bian-
che a indicare il rilevamento di entrambe le
linee di demarcazione. La spia LaneSense
è accesa fissa in verde quando i limiti di
entrambe le corsie sono stati rilevati e il
sistema è pronto per fornire avvertenze vi-
sive sul display quadro strumenti e un'av-
vertenza di coppia sul volante in caso si
abbandoni involontariamente la corsia.
• Quando il sistema LaneSense rileva una
condizione di abbandono corsia, la linea
spessa di sinistra e la linea sottile di sini-
stra diventano fisse e gialle. La spia Lane-
Sense passa da accesa fissa in verde ad
accesa fissa in giallo. In questo momento,
viene applicata al volante una coppia nella
direzione opposta al limite della corsia.
Ad esempio, se la vettura si sta avvicinando
al lato sinistro della corsia, il volante girerà a
destra.• Quando il sistema LaneSense rileva che la
vettura si è avvicinata alla linea della corsia
e la sta per superare, la linea spessa di
sinistra lampeggia in giallo (on/off) e la
linea sottile di sinistra rimane fissa in
giallo. La spia LaneSense passa da accesa
fissa in giallo a lampeggiante in giallo. In
questo momento, viene applicata al volante
una coppia nella direzione opposta al limite
della corsia.
Ad esempio, se la vettura si sta avvicinando
al lato sinistro della corsia, il volante girerà a
destra.
NOTA:
Il sistema LaneSense funziona in modo ana-
logo in caso di abbandono corsia a destra.
Modifica dello stato di LaneSense
Il sistema LaneSense consente di regolare
l'intensità dell'avviso coppia e la sensibilità
della zona di avviso (in anticipo/ritardo), con-
figurabili attraverso lo schermo del sistema
Uconnect. Per ulteriori informazioni, fare ri-
ferimento a "Impostazioni Uconnect" in "Sup-
porti multimediali" nel Libretto di Uso e Ma-
nutenzione.NOTA:
• Quando attivato, il sistema funziona a velo-
cità superiori a 60 km/h (37 miglia/h) e
inferiori a 180 km/h (112 miglia/h).
• L'uso dell'indicatore di direzione annulla le
avvertenze.
• Il sistema non applica alcuna coppia al
volante ogni volta che si attiva un sistema
di sicurezza (freni antibloccaggio, sistema
antislittamento, programma elettronico di
stabilità, allarme collisione frontale, ecc).
TELECAMERA DI
RETROMARCIA PARKVIEW
Simboli e messaggi sul display
È possibile visualizzare sul display un'imma-
gine della parte posteriore della vettura ogni
volta che il cambio viene portato in posizione
R (retromarcia). L'immagine della teleca-
mera di retromarcia ParkView viene visualiz-
zata sul display Uconnect, situato sulla co-
lonna centrale della plancia portastrumenti.AVVIAMENTO E FUNZIONAMENTO
182

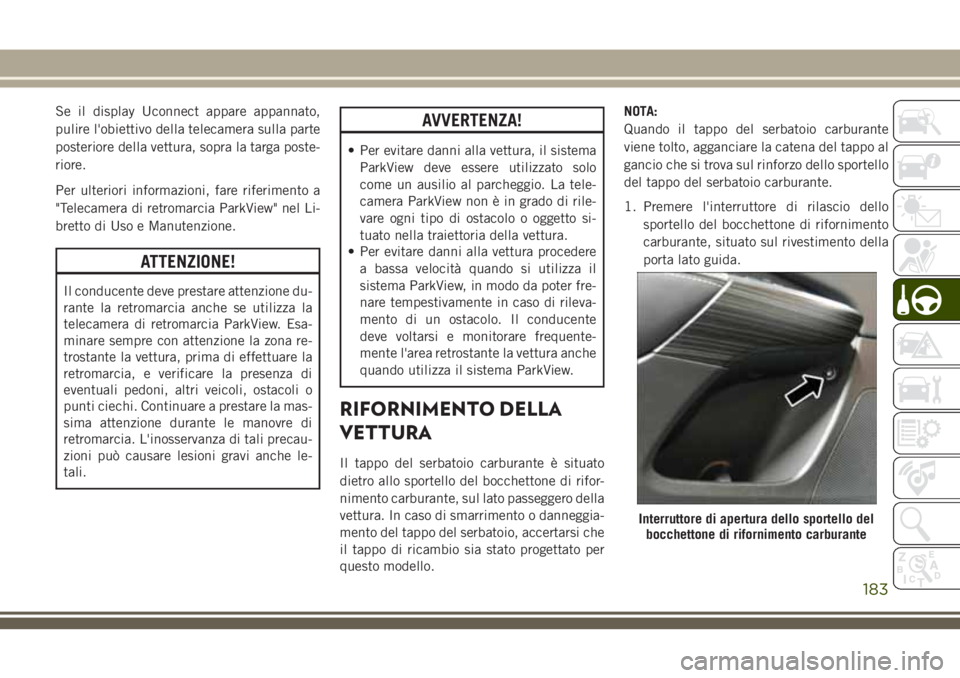

Se il display Uconnect appare appannato,
pulire l'obiettivo della telecamera sulla parte
posteriore della vettura, sopra la targa poste-
riore.
Per ulteriori informazioni, fare riferimento a
"Telecamera di retromarcia ParkView" nel Li-
bretto di Uso e Manutenzione.
ATTENZIONE!
Il conducente deve prestare attenzione du-
rante la retromarcia anche se utilizza la
telecamera di retromarcia ParkView. Esa-
minare sempre con attenzione la zona re-
trostante la vettura, prima di effettuare la
retromarcia, e verificare la presenza di
eventuali pedoni, altri veicoli, ostacoli o
punti ciechi. Continuare a prestare la mas-
sima attenzione durante le manovre di
retromarcia. L'inosservanza di tali precau-
zioni può causare lesioni gravi anche le-
tali.
AVVERTENZA!
• Per evitare danni alla vettura, il sistema
ParkView deve essere utilizzato solo
come un ausilio al parcheggio. La tele-
camera ParkView non è in grado di rile-
vare ogni tipo di ostacolo o oggetto si-
tuato nella traiettoria della vettura.
• Per evitare danni alla vettura procedere
a bassa velocità quando si utilizza il
sistema ParkView, in modo da poter fre-
nare tempestivamente in caso di rileva-
mento di un ostacolo. Il conducente
deve voltarsi e monitorare frequente-
mente l'area retrostante la vettura anche
quando utilizza il sistema ParkView.
RIFORNIMENTO DELLA
VETTURA
Il tappo del serbatoio carburante è situato
dietro allo sportello del bocchettone di rifor-
nimento carburante, sul lato passeggero della
vettura. In caso di smarrimento o danneggia-
mento del tappo del serbatoio, accertarsi che
il tappo di ricambio sia stato progettato per
questo modello.NOTA:
Quando il tappo del serbatoio carburante
viene tolto, agganciare la catena del tappo al
gancio che si trova sul rinforzo dello sportello
del tappo del serbatoio carburante.
1. Premere l'interruttore di rilascio dello
sportello del bocchettone di rifornimento
carburante, situato sul rivestimento della
porta lato guida.
Interruttore di apertura dello sportello del
bocchettone di rifornimento carburante
183

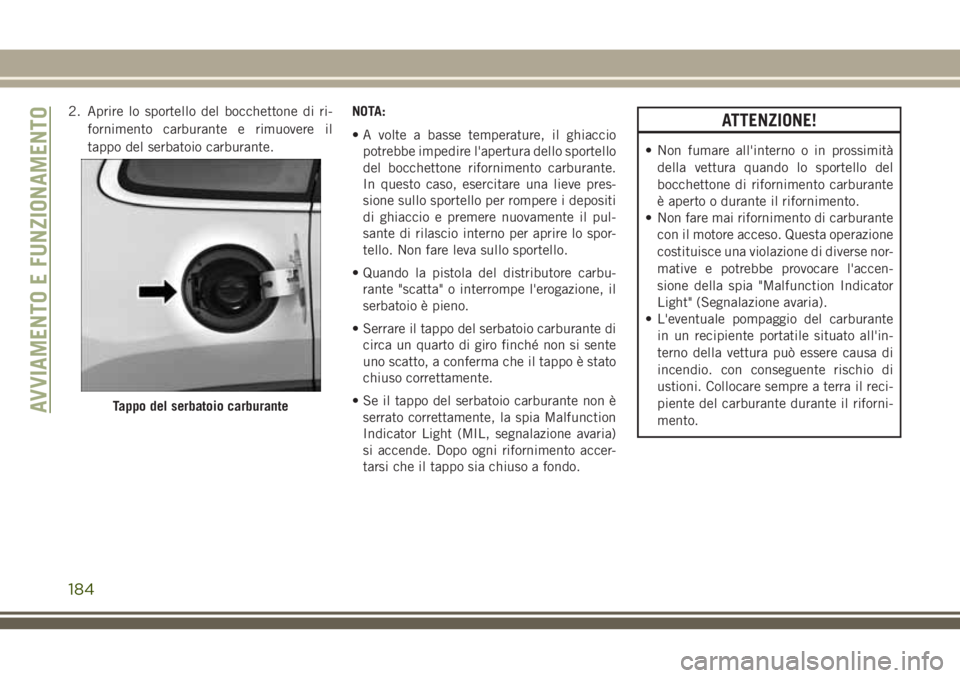

2. Aprire lo sportello del bocchettone di ri-
fornimento carburante e rimuovere il
tappo del serbatoio carburante.NOTA:
• A volte a basse temperature, il ghiaccio
potrebbe impedire l'apertura dello sportello
del bocchettone rifornimento carburante.
In questo caso, esercitare una lieve pres-
sione sullo sportello per rompere i depositi
di ghiaccio e premere nuovamente il pul-
sante di rilascio interno per aprire lo spor-
tello. Non fare leva sullo sportello.
• Quando la pistola del distributore carbu-
rante "scatta" o interrompe l'erogazione, il
serbatoio è pieno.
• Serrare il tappo del serbatoio carburante di
circa un quarto di giro finché non si sente
uno scatto, a conferma che il tappo è stato
chiuso correttamente.
• Se il tappo del serbatoio carburante non è
serrato correttamente, la spia Malfunction
Indicator Light (MIL, segnalazione avaria)
si accende. Dopo ogni rifornimento accer-
tarsi che il tappo sia chiuso a fondo.ATTENZIONE!
• Non fumare all'interno o in prossimità
della vettura quando lo sportello del
bocchettone di rifornimento carburante
è aperto o durante il rifornimento.
• Non fare mai rifornimento di carburante
con il motore acceso. Questa operazione
costituisce una violazione di diverse nor-
mative e potrebbe provocare l'accen-
sione della spia "Malfunction Indicator
Light" (Segnalazione avaria).
• L'eventuale pompaggio del carburante
in un recipiente portatile situato all'in-
terno della vettura può essere causa di
incendio. con conseguente rischio di
ustioni. Collocare sempre a terra il reci-
piente del carburante durante il riforni-
mento.
Tappo del serbatoio carburanteAVVIAMENTO E FUNZIONAMENTO
184

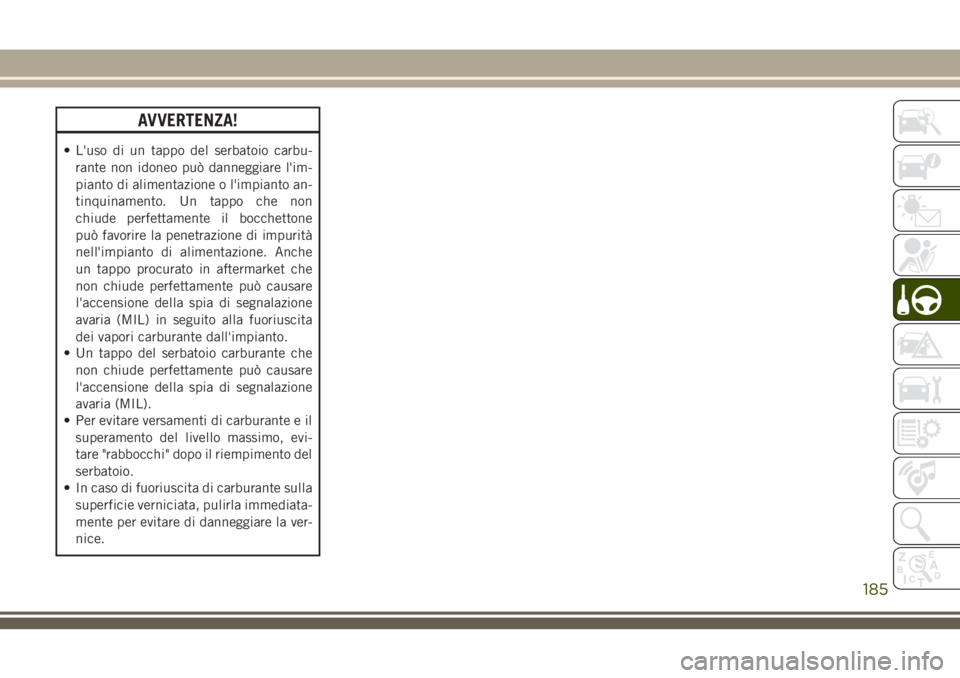

AVVERTENZA!
• L'uso di un tappo del serbatoio carbu-
rante non idoneo può danneggiare l'im-
pianto di alimentazione o l'impianto an-
tinquinamento. Un tappo che non
chiude perfettamente il bocchettone
può favorire la penetrazione di impurità
nell'impianto di alimentazione. Anche
un tappo procurato in aftermarket che
non chiude perfettamente può causare
l'accensione della spia di segnalazione
avaria (MIL) in seguito alla fuoriuscita
dei vapori carburante dall'impianto.
• Un tappo del serbatoio carburante che
non chiude perfettamente può causare
l'accensione della spia di segnalazione
avaria (MIL).
• Per evitare versamenti di carburante e il
superamento del livello massimo, evi-
tare "rabbocchi" dopo il riempimento del
serbatoio.
• In caso di fuoriuscita di carburante sulla
superficie verniciata, pulirla immediata-
mente per evitare di danneggiare la ver-
nice.
185

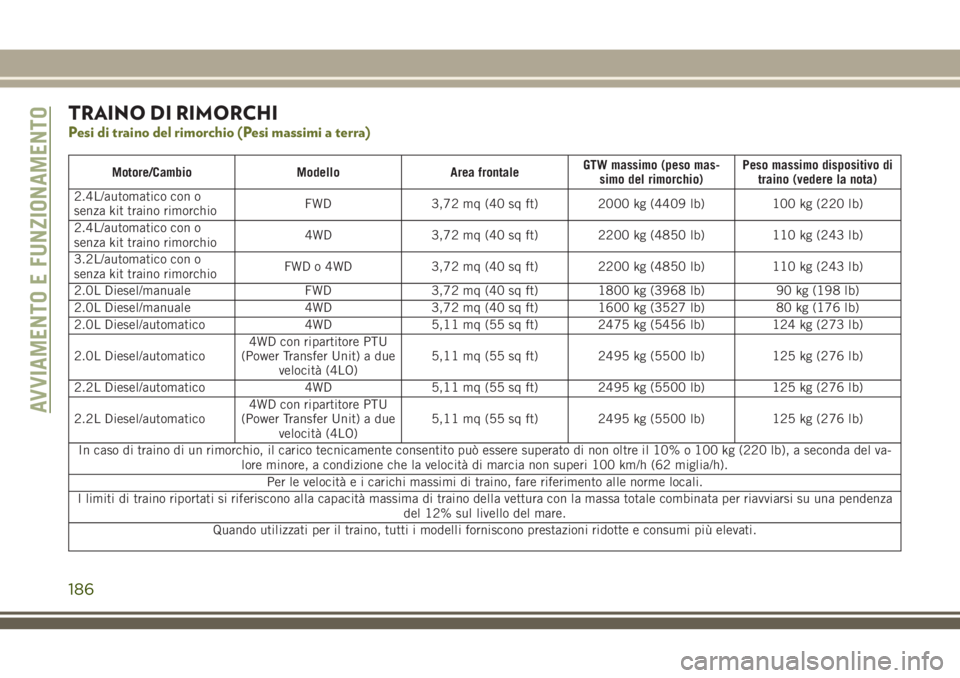

TRAINO DI RIMORCHI
Pesi di traino del rimorchio (Pesi massimi a terra)
Motore/Cambio Modello Area frontaleGTW massimo (peso mas-
simo del rimorchio)Peso massimo dispositivo di
traino (vedere la nota)
2.4L/automatico con o
senza kit traino rimorchioFWD 3,72 mq (40 sq ft) 2000 kg (4409 lb) 100 kg (220 lb)
2.4L/automatico con o
senza kit traino rimorchio4WD 3,72 mq (40 sq ft) 2200 kg (4850 lb) 110 kg (243 lb)
3.2L/automatico con o
senza kit traino rimorchioFWD o 4WD 3,72 mq (40 sq ft) 2200 kg (4850 lb) 110 kg (243 lb)
2.0L Diesel/manuale FWD 3,72 mq (40 sq ft) 1800 kg (3968 lb) 90 kg (198 lb)
2.0L Diesel/manuale 4WD 3,72 mq (40 sq ft) 1600 kg (3527 lb) 80 kg (176 lb)
2.0L Diesel/automatico 4WD 5,11 mq (55 sq ft) 2475 kg (5456 lb) 124 kg (273 lb)
2.0L Diesel/automatico4WD con ripartitore PTU
(Power Transfer Unit) a due
velocità (4LO)5,11 mq (55 sq ft) 2495 kg (5500 lb) 125 kg (276 lb)
2.2L Diesel/automatico 4WD 5,11 mq (55 sq ft) 2495 kg (5500 lb) 125 kg (276 lb)
2.2L Diesel/automatico4WD con ripartitore PTU
(Power Transfer Unit) a due
velocità (4LO)5,11 mq (55 sq ft) 2495 kg (5500 lb) 125 kg (276 lb)
In caso di traino di un rimorchio, il carico tecnicamente consentito può essere superato di non oltre il 10% o 100 kg (220 lb), a seconda del va-
lore minore, a condizione che la velocità di marcia non superi 100 km/h (62 miglia/h).
Per le velocità e i carichi massimi di traino, fare riferimento alle norme locali.
I limiti di traino riportati si riferiscono alla capacità massima di traino della vettura con la massa totale combinata per riavviarsi su una pendenza
del 12% sul livello del mare.
Quando utilizzati per il traino, tutti i modelli forniscono prestazioni ridotte e consumi più elevati.
AVVIAMENTO E FUNZIONAMENTO
186

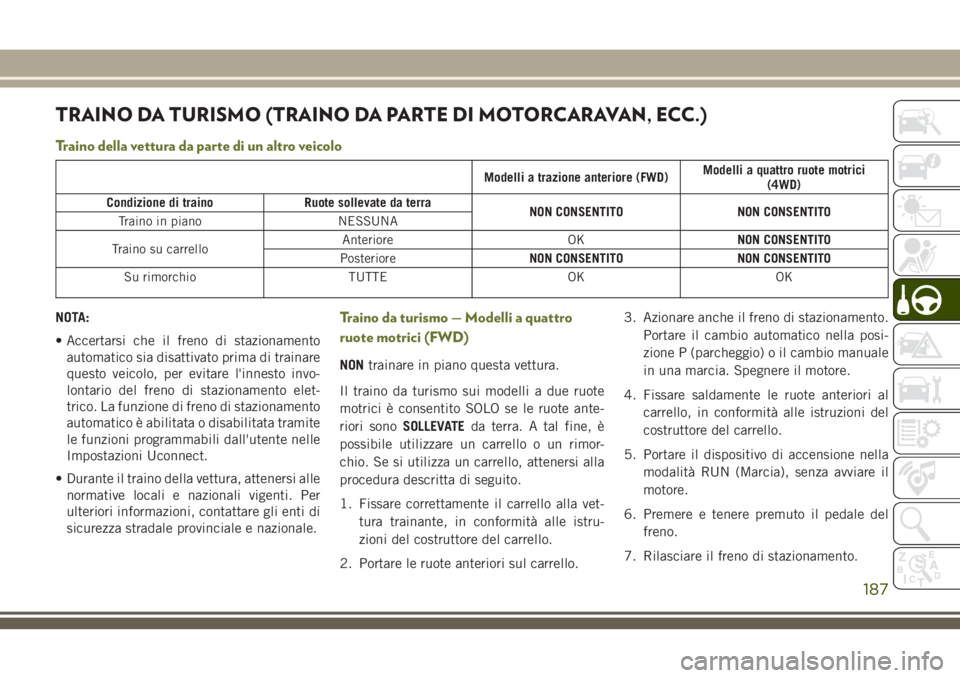

TRAINO DA TURISMO (TRAINO DA PARTE DI MOTORCARAVAN, ECC.)
Traino della vettura da parte di un altro veicolo
Modelli a trazione anteriore (FWD)Modelli a quattro ruote motrici
(4WD)
Condizione di traino Ruote sollevate da terra
NON CONSENTITO NON CONSENTITO
Traino in piano NESSUNA
Traino su carrelloAnteriore OKNON CONSENTITO
PosterioreNON CONSENTITO NON CONSENTITO
Su rimorchio TUTTE OK OK
NOTA:
• Accertarsi che il freno di stazionamento
automatico sia disattivato prima di trainare
questo veicolo, per evitare l'innesto invo-
lontario del freno di stazionamento elet-
trico. La funzione di freno di stazionamento
automatico è abilitata o disabilitata tramite
le funzioni programmabili dall'utente nelle
Impostazioni Uconnect.
• Durante il traino della vettura, attenersi alle
normative locali e nazionali vigenti. Per
ulteriori informazioni, contattare gli enti di
sicurezza stradale provinciale e nazionale.Traino da turismo — Modelli a quattro
ruote motrici (FWD)
NONtrainare in piano questa vettura.
Il traino da turismo sui modelli a due ruote
motrici è consentito SOLO se le ruote ante-
riori sonoSOLLEVATEda terra. A tal fine, è
possibile utilizzare un carrello o un rimor-
chio. Se si utilizza un carrello, attenersi alla
procedura descritta di seguito.
1. Fissare correttamente il carrello alla vet-
tura trainante, in conformità alle istru-
zioni del costruttore del carrello.
2. Portare le ruote anteriori sul carrello.3. Azionare anche il freno di stazionamento.
Portare il cambio automatico nella posi-
zione P (parcheggio) o il cambio manuale
in una marcia. Spegnere il motore.
4. Fissare saldamente le ruote anteriori al
carrello, in conformità alle istruzioni del
costruttore del carrello.
5. Portare il dispositivo di accensione nella
modalità RUN (Marcia), senza avviare il
motore.
6. Premere e tenere premuto il pedale del
freno.
7. Rilasciare il freno di stazionamento.
187

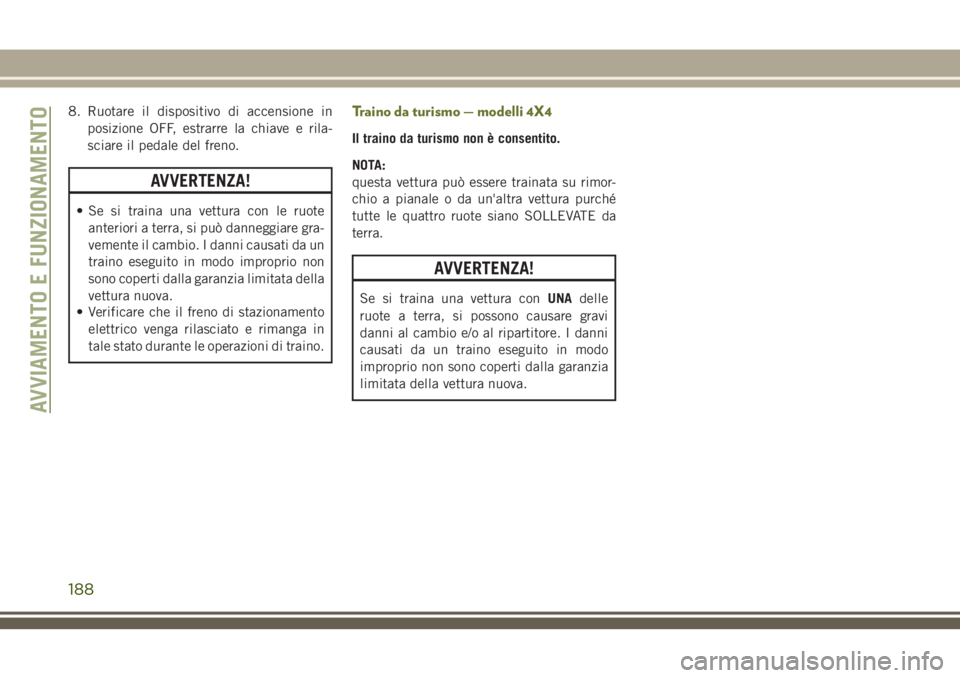

8. Ruotare il dispositivo di accensione in
posizione OFF, estrarre la chiave e rila-
sciare il pedale del freno.
AVVERTENZA!
• Se si traina una vettura con le ruote
anteriori a terra, si può danneggiare gra-
vemente il cambio. I danni causati da un
traino eseguito in modo improprio non
sono coperti dalla garanzia limitata della
vettura nuova.
• Verificare che il freno di stazionamento
elettrico venga rilasciato e rimanga in
tale stato durante le operazioni di traino.
Traino da turismo — modelli 4X4
Il traino da turismo non è consentito.
NOTA:
questa vettura può essere trainata su rimor-
chio a pianale o da un'altra vettura purché
tutte le quattro ruote siano SOLLEVATE da
terra.
AVVERTENZA!
Se si traina una vettura conUNAdelle
ruote a terra, si possono causare gravi
danni al cambio e/o al ripartitore. I danni
causati da un traino eseguito in modo
improprio non sono coperti dalla garanzia
limitata della vettura nuova.
AVVIAMENTO E FUNZIONAMENTO
188
