JEEP CHEROKEE 2018 Manual de Empleo y Cuidado (in Spanish)

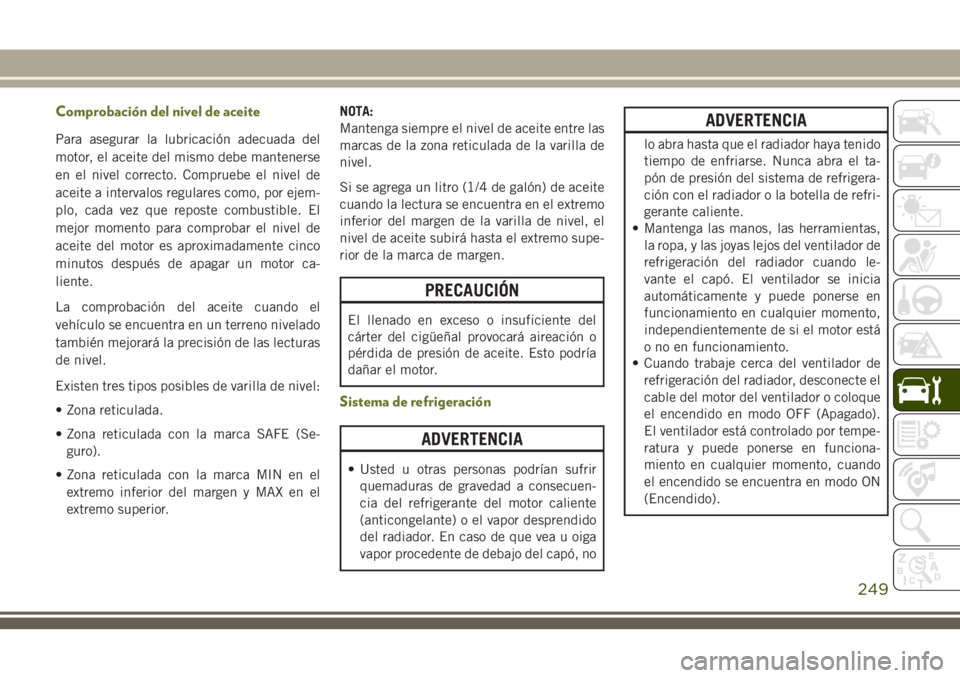

Comprobación del nivel de aceite
Para asegurar la lubricación adecuada del
motor, el aceite del mismo debe mantenerse
en el nivel correcto. Compruebe el nivel de
aceite a intervalos regulares como, por ejem-
plo, cada vez que reposte combustible. El
mejor momento para comprobar el nivel de
aceite del motor es aproximadamente cinco
minutos después de apagar un motor ca-
liente.
La comprobación del aceite cuando el
vehículo se encuentra en un terreno nivelado
también mejorará la precisión de las lecturas
de nivel.
Existen tres tipos posibles de varilla de nivel:
• Zona reticulada.
• Zona reticulada con la marca SAFE (Se-
guro).
• Zona reticulada con la marca MIN en el
extremo inferior del margen y MAX en el
extremo superior.NOTA:
Mantenga siempre el nivel de aceite entre las
marcas de la zona reticulada de la varilla de
nivel.
Si se agrega un litro (1/4 de galón) de aceite
cuando la lectura se encuentra en el extremo
inferior del margen de la varilla de nivel, el
nivel de aceite subirá hasta el extremo supe-
rior de la marca de margen.
PRECAUCIÓN
El llenado en exceso o insuficiente del
cárter del cigüeñal provocará aireación o
pérdida de presión de aceite. Esto podría
dañar el motor.
Sistema de refrigeración
ADVERTENCIA
• Usted u otras personas podrían sufrir
quemaduras de gravedad a consecuen-
cia del refrigerante del motor caliente
(anticongelante) o el vapor desprendido
del radiador. En caso de que vea u oiga
vapor procedente de debajo del capó, no
ADVERTENCIA
lo abra hasta que el radiador haya tenido
tiempo de enfriarse. Nunca abra el ta-
pón de presión del sistema de refrigera-
ción con el radiador o la botella de refri-
gerante caliente.
• Mantenga las manos, las herramientas,
la ropa, y las joyas lejos del ventilador de
refrigeración del radiador cuando le-
vante el capó. El ventilador se inicia
automáticamente y puede ponerse en
funcionamiento en cualquier momento,
independientemente de si el motor está
o no en funcionamiento.
• Cuando trabaje cerca del ventilador de
refrigeración del radiador, desconecte el
cable del motor del ventilador o coloque
el encendido en modo OFF (Apagado).
El ventilador está controlado por tempe-
ratura y puede ponerse en funciona-
miento en cualquier momento, cuando
el encendido se encuentra en modo ON
(Encendido).
249

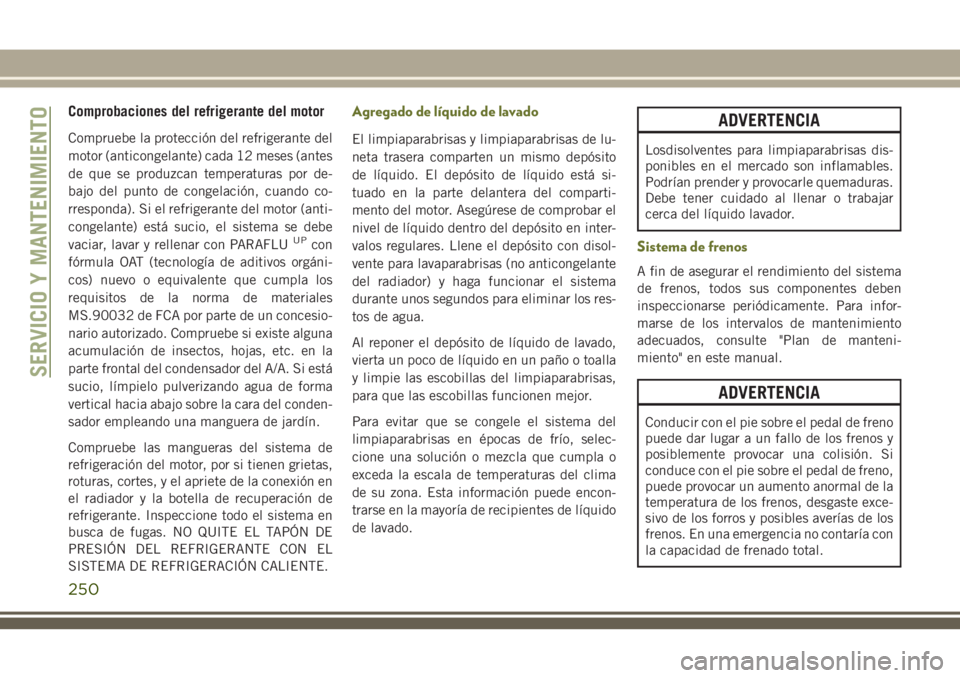

Comprobaciones del refrigerante del motor
Compruebe la protección del refrigerante del
motor (anticongelante) cada 12 meses (antes
de que se produzcan temperaturas por de-
bajo del punto de congelación, cuando co-
rresponda). Si el refrigerante del motor (anti-
congelante) está sucio, el sistema se debe
vaciar, lavar y rellenar con PARAFLU
UPcon
fórmula OAT (tecnología de aditivos orgáni-
cos) nuevo o equivalente que cumpla los
requisitos de la norma de materiales
MS.90032 de FCA por parte de un concesio-
nario autorizado. Compruebe si existe alguna
acumulación de insectos, hojas, etc. en la
parte frontal del condensador del A/A. Si está
sucio, límpielo pulverizando agua de forma
vertical hacia abajo sobre la cara del conden-
sador empleando una manguera de jardín.
Compruebe las mangueras del sistema de
refrigeración del motor, por si tienen grietas,
roturas, cortes, y el apriete de la conexión en
el radiador y la botella de recuperación de
refrigerante. Inspeccione todo el sistema en
busca de fugas. NO QUITE EL TAPÓN DE
PRESIÓN DEL REFRIGERANTE CON EL
SISTEMA DE REFRIGERACIÓN CALIENTE.
Agregado de líquido de lavado
El limpiaparabrisas y limpiaparabrisas de lu-
neta trasera comparten un mismo depósito
de líquido. El depósito de líquido está si-
tuado en la parte delantera del comparti-
mento del motor. Asegúrese de comprobar el
nivel de líquido dentro del depósito en inter-
valos regulares. Llene el depósito con disol-
vente para lavaparabrisas (no anticongelante
del radiador) y haga funcionar el sistema
durante unos segundos para eliminar los res-
tos de agua.
Al reponer el depósito de líquido de lavado,
vierta un poco de líquido en un paño o toalla
y limpie las escobillas del limpiaparabrisas,
para que las escobillas funcionen mejor.
Para evitar que se congele el sistema del
limpiaparabrisas en épocas de frío, selec-
cione una solución o mezcla que cumpla o
exceda la escala de temperaturas del clima
de su zona. Esta información puede encon-
trarse en la mayoría de recipientes de líquido
de lavado.
ADVERTENCIA
Losdisolventes para limpiaparabrisas dis-
ponibles en el mercado son inflamables.
Podrían prender y provocarle quemaduras.
Debe tener cuidado al llenar o trabajar
cerca del líquido lavador.
Sistema de frenos
A fin de asegurar el rendimiento del sistema
de frenos, todos sus componentes deben
inspeccionarse periódicamente. Para infor-
marse de los intervalos de mantenimiento
adecuados, consulte "Plan de manteni-
miento" en este manual.
ADVERTENCIA
Conducir con el pie sobre el pedal de freno
puede dar lugar a un fallo de los frenos y
posiblemente provocar una colisión. Si
conduce con el pie sobre el pedal de freno,
puede provocar un aumento anormal de la
temperatura de los frenos, desgaste exce-
sivo de los forros y posibles averías de los
frenos. En una emergencia no contaría con
la capacidad de frenado total.
SERVICIO Y MANTENIMIENTO
250

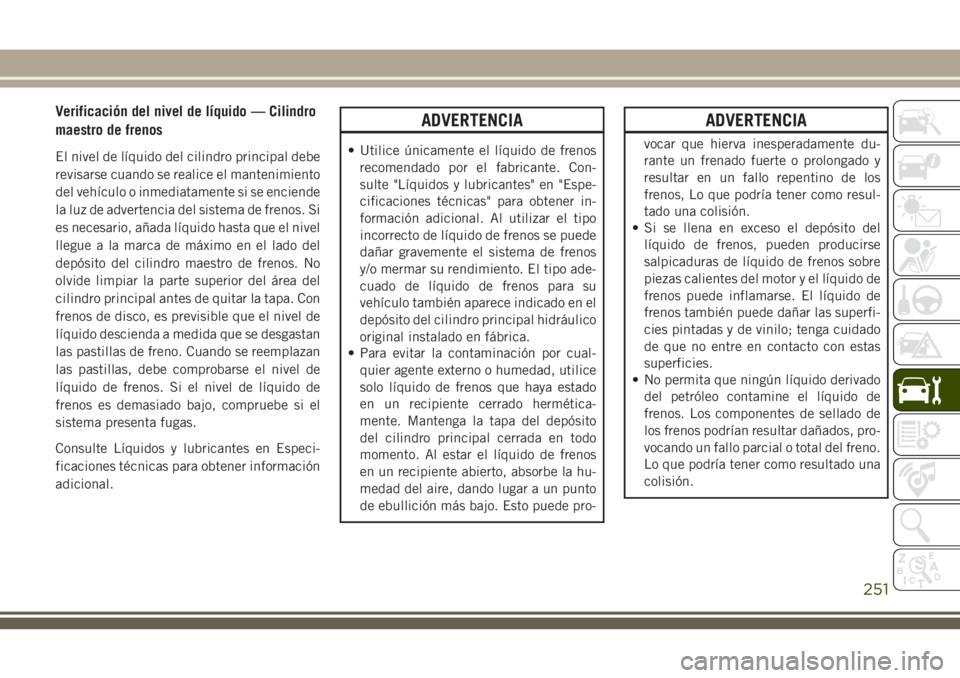

Verificación del nivel de líquido — Cilindro
maestro de frenos
El nivel de líquido del cilindro principal debe
revisarse cuando se realice el mantenimiento
del vehículo o inmediatamente si se enciende
la luz de advertencia del sistema de frenos. Si
es necesario, añada líquido hasta que el nivel
llegue a la marca de máximo en el lado del
depósito del cilindro maestro de frenos. No
olvide limpiar la parte superior del área del
cilindro principal antes de quitar la tapa. Con
frenos de disco, es previsible que el nivel de
líquido descienda a medida que se desgastan
las pastillas de freno. Cuando se reemplazan
las pastillas, debe comprobarse el nivel de
líquido de frenos. Si el nivel de líquido de
frenos es demasiado bajo, compruebe si el
sistema presenta fugas.
Consulte Líquidos y lubricantes en Especi-
ficaciones técnicas para obtener información
adicional.
ADVERTENCIA
• Utilice únicamente el líquido de frenos
recomendado por el fabricante. Con-
sulte "Líquidos y lubricantes" en "Espe-
cificaciones técnicas" para obtener in-
formación adicional. Al utilizar el tipo
incorrecto de líquido de frenos se puede
dañar gravemente el sistema de frenos
y/o mermar su rendimiento. El tipo ade-
cuado de líquido de frenos para su
vehículo también aparece indicado en el
depósito del cilindro principal hidráulico
original instalado en fábrica.
• Para evitar la contaminación por cual-
quier agente externo o humedad, utilice
solo líquido de frenos que haya estado
en un recipiente cerrado hermética-
mente. Mantenga la tapa del depósito
del cilindro principal cerrada en todo
momento. Al estar el líquido de frenos
en un recipiente abierto, absorbe la hu-
medad del aire, dando lugar a un punto
de ebullición más bajo. Esto puede pro-
ADVERTENCIA
vocar que hierva inesperadamente du-
rante un frenado fuerte o prolongado y
resultar en un fallo repentino de los
frenos, Lo que podría tener como resul-
tado una colisión.
• Si se llena en exceso el depósito del
líquido de frenos, pueden producirse
salpicaduras de líquido de frenos sobre
piezas calientes del motor y el líquido de
frenos puede inflamarse. El líquido de
frenos también puede dañar las superfi-
cies pintadas y de vinilo; tenga cuidado
de que no entre en contacto con estas
superficies.
• No permita que ningún líquido derivado
del petróleo contamine el líquido de
frenos. Los componentes de sellado de
los frenos podrían resultar dañados, pro-
vocando un fallo parcial o total del freno.
Lo que podría tener como resultado una
colisión.
251

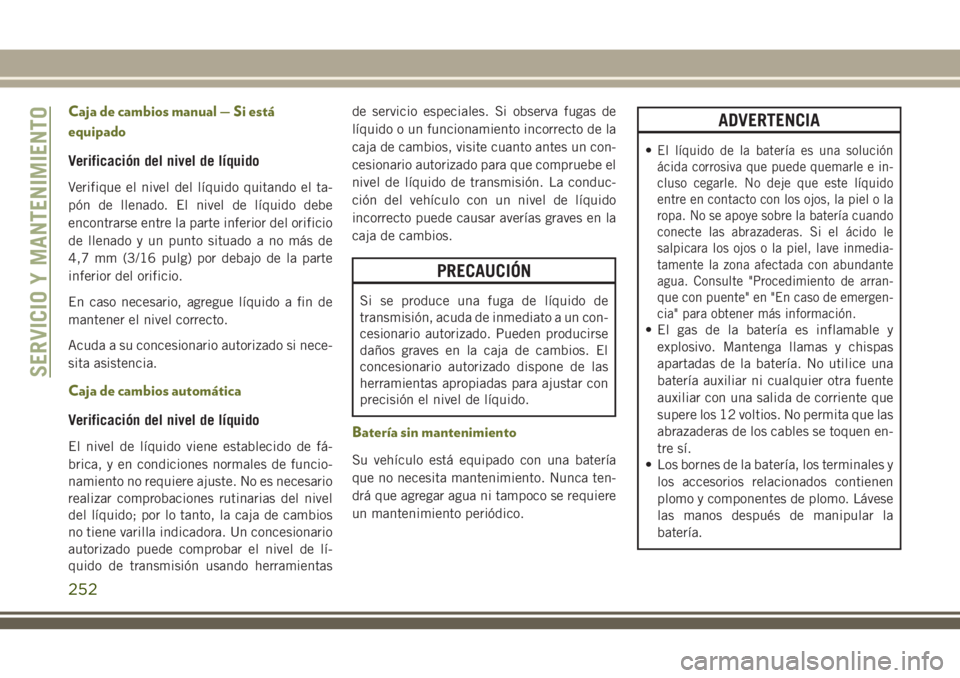

Caja de cambios manual — Si está
equipado
Verificación del nivel de líquido
Verifique el nivel del líquido quitando el ta-
pón de llenado. El nivel de líquido debe
encontrarse entre la parte inferior del orificio
de llenado y un punto situado a no más de
4,7 mm (3/16 pulg) por debajo de la parte
inferior del orificio.
En caso necesario, agregue líquido a fin de
mantener el nivel correcto.
Acuda a su concesionario autorizado si nece-
sita asistencia.
Caja de cambios automática
Verificación del nivel de líquido
El nivel de líquido viene establecido de fá-
brica, y en condiciones normales de funcio-
namiento no requiere ajuste. No es necesario
realizar comprobaciones rutinarias del nivel
del líquido; por lo tanto, la caja de cambios
no tiene varilla indicadora. Un concesionario
autorizado puede comprobar el nivel de lí-
quido de transmisión usando herramientasde servicio especiales. Si observa fugas de
líquido o un funcionamiento incorrecto de la
caja de cambios, visite cuanto antes un con-
cesionario autorizado para que compruebe el
nivel de líquido de transmisión. La conduc-
ción del vehículo con un nivel de líquido
incorrecto puede causar averías graves en la
caja de cambios.
PRECAUCIÓN
Si se produce una fuga de líquido de
transmisión, acuda de inmediato a un con-
cesionario autorizado. Pueden producirse
daños graves en la caja de cambios. El
concesionario autorizado dispone de las
herramientas apropiadas para ajustar con
precisión el nivel de líquido.
Batería sin mantenimiento
Su vehículo está equipado con una batería
que no necesita mantenimiento. Nunca ten-
drá que agregar agua ni tampoco se requiere
un mantenimiento periódico.
ADVERTENCIA
•El líquido de la batería es una solución
ácida corrosiva que puede quemarle e in-
cluso cegarle. No deje que este líquido
entre en contacto con los ojos, la piel o la
ropa. No se apoye sobre la batería cuando
conecte las abrazaderas. Si el ácido le
salpicara los ojos o la piel, lave inmedia-
tamente la zona afectada con abundante
agua. Consulte "Procedimiento de arran-
que con puente" en "En caso de emergen-
cia" para obtener más información.
• El gas de la batería es inflamable y
explosivo. Mantenga llamas y chispas
apartadas de la batería. No utilice una
batería auxiliar ni cualquier otra fuente
auxiliar con una salida de corriente que
supere los 12 voltios. No permita que las
abrazaderas de los cables se toquen en-
tre sí.
• Los bornes de la batería, los terminales y
los accesorios relacionados contienen
plomo y componentes de plomo. Lávese
las manos después de manipular la
batería.
SERVICIO Y MANTENIMIENTO
252

PRECAUCIÓN
• Cuando sustituya los cables de la bate-
ría, es imprescindible que el cable posi-
tivo esté conectado al borne positivo y el
cable negativo al borne negativo. Los
bornes de la batería están marcados
como positivo (+) y negativo (-) e identi-
ficados en la caja de la batería. Las
abrazaderas de los cables deben estar
bien apretadas en los bornes de la bate-
ría y no deben presentar corrosión.
• Si se utiliza un cargador rápido mientras
la batería está en el vehículo, desco-
necte ambos cables de la batería antes
de conectar el cargador a la batería. No
utilice un dispositivo de carga rápida
para suministrar voltaje de arranque.
SERVICIO DEL
CONCESIONARIO
Un concesionario autorizado cuenta con per-
sonal de servicio cualificado, herramientas y
equipos especiales para que todas las opera-
ciones de servicio sean efectuadas de manera
experta. También dispone de manuales de
servicio que incluyen información de servicio
detallada para su vehículo. Antes de intentar
efectuar cualquier servicio usted mismo,
consulte estos manuales de servicio.
NOTA:
Cualquier manipulación intencional de los
sistemas de control de emisiones podría anu-
lar la garantía y provocar acciones civiles en
su contra.
ADVERTENCIA
Puede resultar gravemente herido si tra-
baja en un vehículo a motor o cerca de
este. Realice únicamente los trabajos de
servicio que conozca y para los cuales
disponga del equipamiento apropiado. Si
tiene cualquier duda sobre cómo realizar
ADVERTENCIA
un trabajo de mantenimiento, lleve su
vehículo a un mecánico cualificado.
Escobillas limpiaparabrisas
Limpie los bordes de goma de las escobillas
de los limpiaparabrisas y el parabrisas de
forma periódica con una esponja o un paño
suave y un limpiador suave no abrasivo. Con
esto se consigue eliminar las acumulaciones
de sal o polvo de la carretera.
El funcionamiento prolongado de los limpia-
parabrisas sobre cristales secos puede provo-
car el deterioro de las escobillas. Cuando
utilice los limpiadores para eliminar sal o
suciedad del parabrisas seco, utilice siempre
el líquido de lavado.
Evite usar las escobillas del limpiador para
eliminar escarcha o hielo del parabrisas. No
deje que la goma de las escobillas entre en
contacto con productos derivados del petró-
leo, tales como aceite del motor, gasolina,
etc.
253

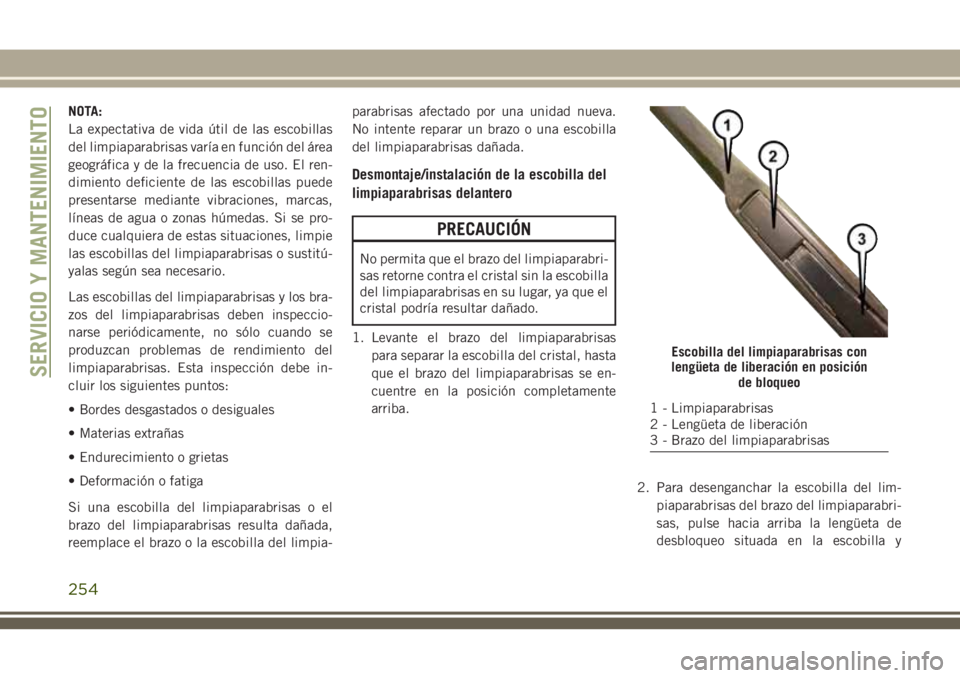

NOTA:
La expectativa de vida útil de las escobillas
del limpiaparabrisas varía en función del área
geográfica y de la frecuencia de uso. El ren-
dimiento deficiente de las escobillas puede
presentarse mediante vibraciones, marcas,
líneas de agua o zonas húmedas. Si se pro-
duce cualquiera de estas situaciones, limpie
las escobillas del limpiaparabrisas o sustitú-
yalas según sea necesario.
Las escobillas del limpiaparabrisas y los bra-
zos del limpiaparabrisas deben inspeccio-
narse periódicamente, no sólo cuando se
produzcan problemas de rendimiento del
limpiaparabrisas. Esta inspección debe in-
cluir los siguientes puntos:
• Bordes desgastados o desiguales
• Materias extrañas
• Endurecimiento o grietas
• Deformación o fatiga
Si una escobilla del limpiaparabrisas o el
brazo del limpiaparabrisas resulta dañada,
reemplace el brazo o la escobilla del limpia-parabrisas afectado por una unidad nueva.
No intente reparar un brazo o una escobilla
del limpiaparabrisas dañada.
Desmontaje/instalación de la escobilla del
limpiaparabrisas delantero
PRECAUCIÓN
No permita que el brazo del limpiaparabri-
sas retorne contra el cristal sin la escobilla
del limpiaparabrisas en su lugar, ya que el
cristal podría resultar dañado.
1. Levante el brazo del limpiaparabrisas
para separar la escobilla del cristal, hasta
que el brazo del limpiaparabrisas se en-
cuentre en la posición completamente
arriba.
2. Para desenganchar la escobilla del lim-
piaparabrisas del brazo del limpiaparabri-
sas, pulse hacia arriba la lengüeta de
desbloqueo situada en la escobilla y
Escobilla del limpiaparabrisas con
lengüeta de liberación en posición
de bloqueo
1 - Limpiaparabrisas
2 - Lengüeta de liberación
3 - Brazo del limpiaparabrisas
SERVICIO Y MANTENIMIENTO
254

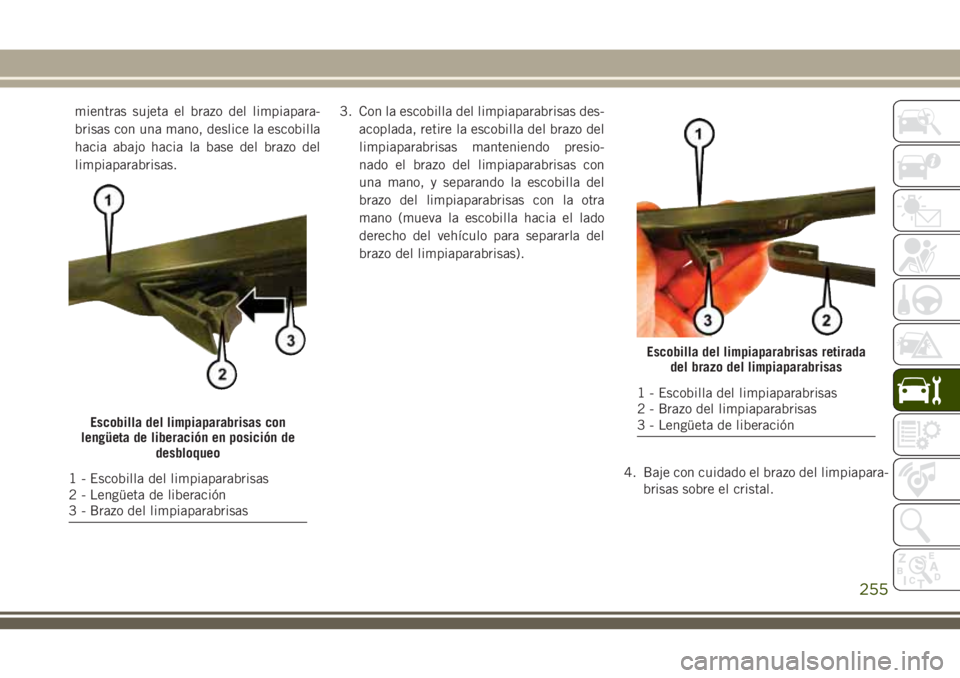

mientras sujeta el brazo del limpiapara-
brisas con una mano, deslice la escobilla
hacia abajo hacia la base del brazo del
limpiaparabrisas.3. Con la escobilla del limpiaparabrisas des-
acoplada, retire la escobilla del brazo del
limpiaparabrisas manteniendo presio-
nado el brazo del limpiaparabrisas con
una mano, y separando la escobilla del
brazo del limpiaparabrisas con la otra
mano (mueva la escobilla hacia el lado
derecho del vehículo para separarla del
brazo del limpiaparabrisas).
4. Baje con cuidado el brazo del limpiapara-
brisas sobre el cristal.
Escobilla del limpiaparabrisas con
lengüeta de liberación en posición de
desbloqueo
1 - Escobilla del limpiaparabrisas
2 - Lengüeta de liberación
3 - Brazo del limpiaparabrisas
Escobilla del limpiaparabrisas retirada
del brazo del limpiaparabrisas
1 - Escobilla del limpiaparabrisas
2 - Brazo del limpiaparabrisas
3 - Lengüeta de liberación
255

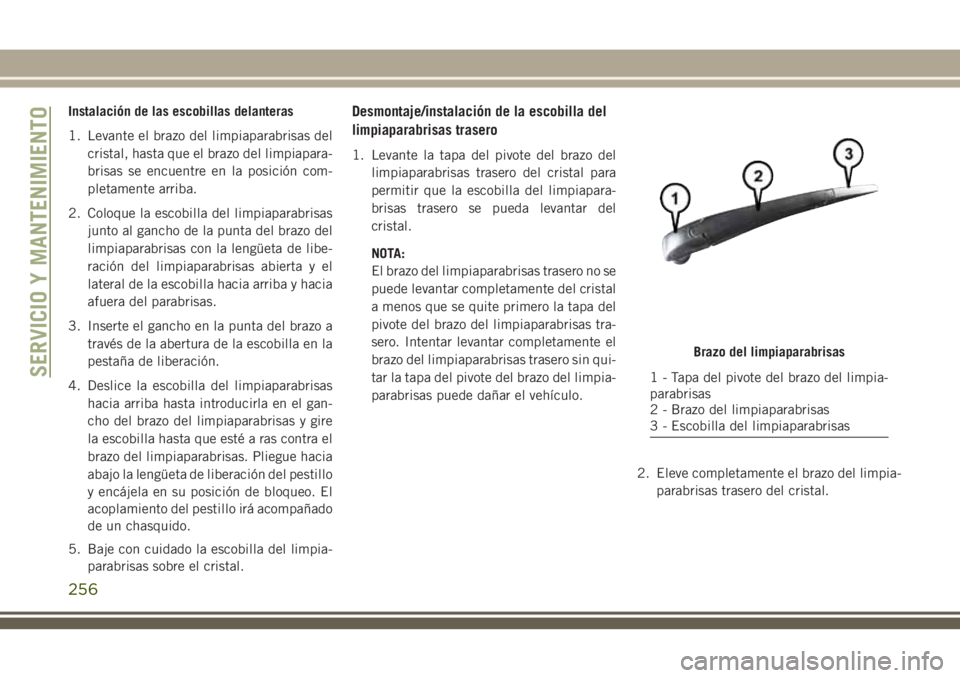

Instalación de las escobillas delanteras
1. Levante el brazo del limpiaparabrisas del
cristal, hasta que el brazo del limpiapara-
brisas se encuentre en la posición com-
pletamente arriba.
2. Coloque la escobilla del limpiaparabrisas
junto al gancho de la punta del brazo del
limpiaparabrisas con la lengüeta de libe-
ración del limpiaparabrisas abierta y el
lateral de la escobilla hacia arriba y hacia
afuera del parabrisas.
3. Inserte el gancho en la punta del brazo a
través de la abertura de la escobilla en la
pestaña de liberación.
4. Deslice la escobilla del limpiaparabrisas
hacia arriba hasta introducirla en el gan-
cho del brazo del limpiaparabrisas y gire
la escobilla hasta que esté a ras contra el
brazo del limpiaparabrisas. Pliegue hacia
abajo la lengüeta de liberación del pestillo
y encájela en su posición de bloqueo. El
acoplamiento del pestillo irá acompañado
de un chasquido.
5. Baje con cuidado la escobilla del limpia-
parabrisas sobre el cristal.Desmontaje/instalación de la escobilla del
limpiaparabrisas trasero
1. Levante la tapa del pivote del brazo del
limpiaparabrisas trasero del cristal para
permitir que la escobilla del limpiapara-
brisas trasero se pueda levantar del
cristal.
NOTA:
El brazo del limpiaparabrisas trasero no se
puede levantar completamente del cristal
a menos que se quite primero la tapa del
pivote del brazo del limpiaparabrisas tra-
sero. Intentar levantar completamente el
brazo del limpiaparabrisas trasero sin qui-
tar la tapa del pivote del brazo del limpia-
parabrisas puede dañar el vehículo.
2. Eleve completamente el brazo del limpia-
parabrisas trasero del cristal.
Brazo del limpiaparabrisas
1 - Tapa del pivote del brazo del limpia-
parabrisas
2 - Brazo del limpiaparabrisas
3 - Escobilla del limpiaparabrisasSERVICIO Y MANTENIMIENTO
256

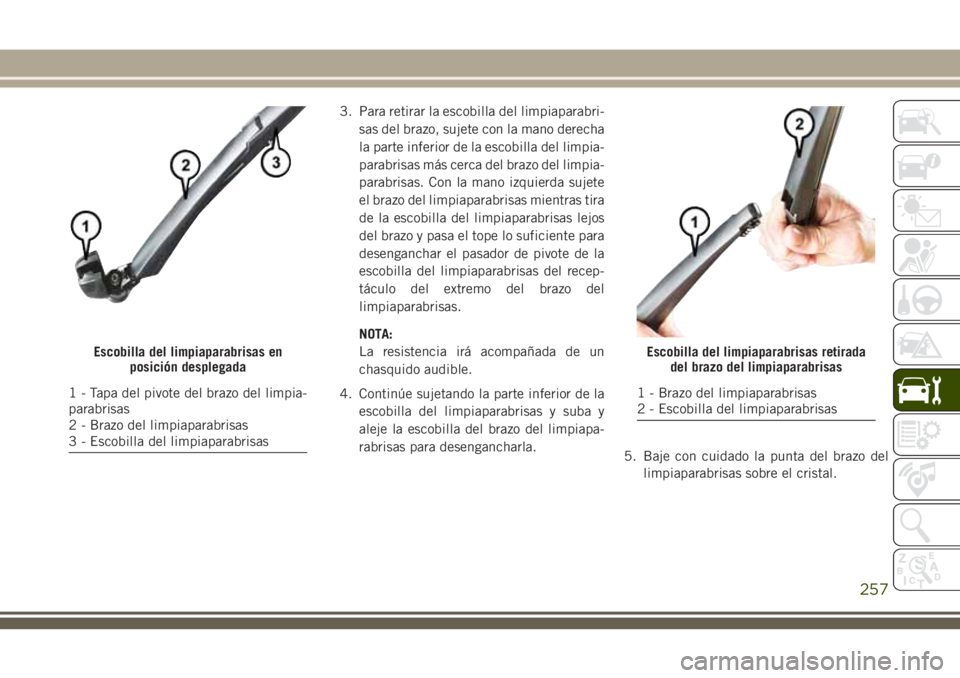

3. Para retirar la escobilla del limpiaparabri-
sas del brazo, sujete con la mano derecha
la parte inferior de la escobilla del limpia-
parabrisas más cerca del brazo del limpia-
parabrisas. Con la mano izquierda sujete
el brazo del limpiaparabrisas mientras tira
de la escobilla del limpiaparabrisas lejos
del brazo y pasa el tope lo suficiente para
desenganchar el pasador de pivote de la
escobilla del limpiaparabrisas del recep-
táculo del extremo del brazo del
limpiaparabrisas.
NOTA:
La resistencia irá acompañada de un
chasquido audible.
4. Continúe sujetando la parte inferior de la
escobilla del limpiaparabrisas y suba y
aleje la escobilla del brazo del limpiapa-
rabrisas para desengancharla.
5. Baje con cuidado la punta del brazo del
limpiaparabrisas sobre el cristal.
Escobilla del limpiaparabrisas en
posición desplegada
1 - Tapa del pivote del brazo del limpia-
parabrisas
2 - Brazo del limpiaparabrisas
3 - Escobilla del limpiaparabrisas
Escobilla del limpiaparabrisas retirada
del brazo del limpiaparabrisas
1 - Brazo del limpiaparabrisas
2 - Escobilla del limpiaparabrisas
257

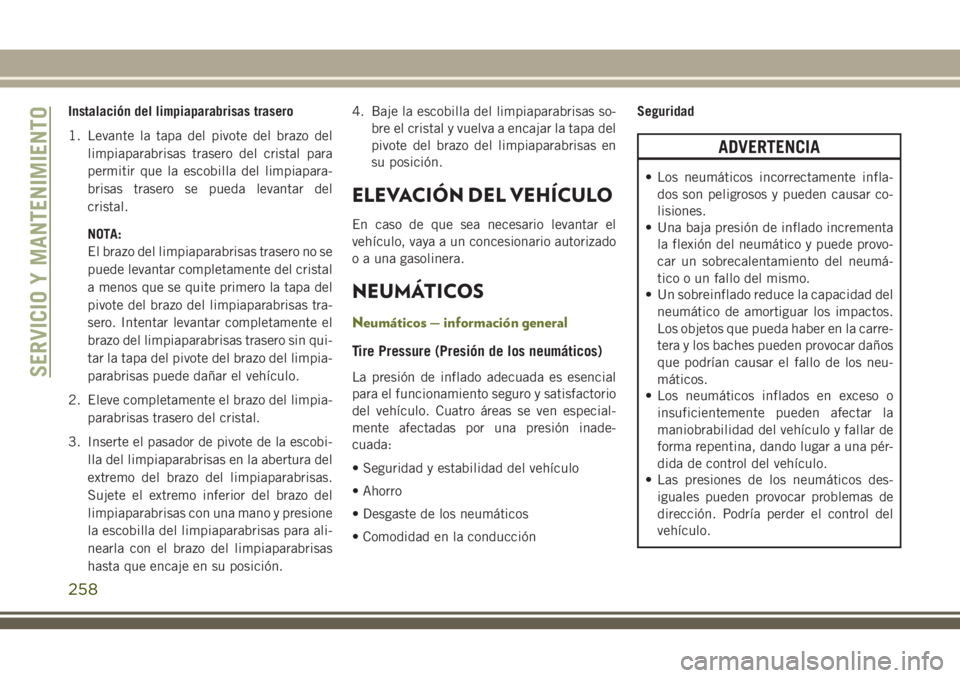

Instalación del limpiaparabrisas trasero
1. Levante la tapa del pivote del brazo del
limpiaparabrisas trasero del cristal para
permitir que la escobilla del limpiapara-
brisas trasero se pueda levantar del
cristal.
NOTA:
El brazo del limpiaparabrisas trasero no se
puede levantar completamente del cristal
a menos que se quite primero la tapa del
pivote del brazo del limpiaparabrisas tra-
sero. Intentar levantar completamente el
brazo del limpiaparabrisas trasero sin qui-
tar la tapa del pivote del brazo del limpia-
parabrisas puede dañar el vehículo.
2. Eleve completamente el brazo del limpia-
parabrisas trasero del cristal.
3. Inserte el pasador de pivote de la escobi-
lla del limpiaparabrisas en la abertura del
extremo del brazo del limpiaparabrisas.
Sujete el extremo inferior del brazo del
limpiaparabrisas con una mano y presione
la escobilla del limpiaparabrisas para ali-
nearla con el brazo del limpiaparabrisas
hasta que encaje en su posición.4. Baje la escobilla del limpiaparabrisas so-
bre el cristal y vuelva a encajar la tapa del
pivote del brazo del limpiaparabrisas en
su posición.
ELEVACIÓN DEL VEHÍCULO
En caso de que sea necesario levantar el
vehículo, vaya a un concesionario autorizado
o a una gasolinera.
NEUMÁTICOS
Neumáticos — información general
Tire Pressure (Presión de los neumáticos)
La presión de inflado adecuada es esencial
para el funcionamiento seguro y satisfactorio
del vehículo. Cuatro áreas se ven especial-
mente afectadas por una presión inade-
cuada:
• Seguridad y estabilidad del vehículo
• Ahorro
• Desgaste de los neumáticos
• Comodidad en la conducciónSeguridad
ADVERTENCIA
• Los neumáticos incorrectamente infla-
dos son peligrosos y pueden causar co-
lisiones.
• Una baja presión de inflado incrementa
la flexión del neumático y puede provo-
car un sobrecalentamiento del neumá-
tico o un fallo del mismo.
• Un sobreinflado reduce la capacidad del
neumático de amortiguar los impactos.
Los objetos que pueda haber en la carre-
tera y los baches pueden provocar daños
que podrían causar el fallo de los neu-
máticos.
• Los neumáticos inflados en exceso o
insuficientemente pueden afectar la
maniobrabilidad del vehículo y fallar de
forma repentina, dando lugar a una pér-
dida de control del vehículo.
• Las presiones de los neumáticos des-
iguales pueden provocar problemas de
dirección. Podría perder el control del
vehículo.
SERVICIO Y MANTENIMIENTO
258
