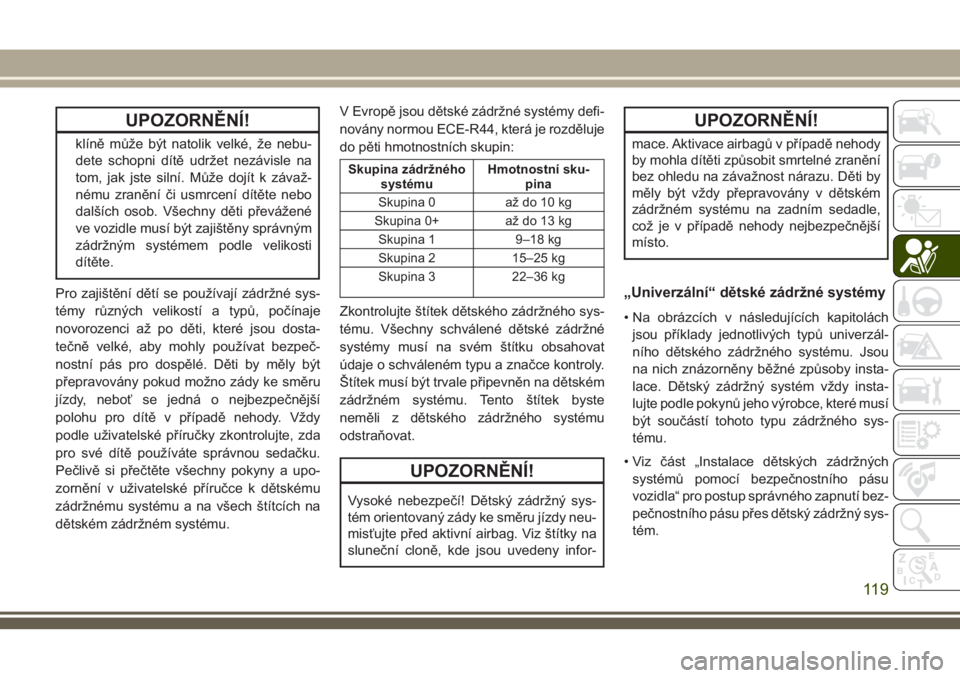

UPOZORNĚNÍ!
klíně může být natolik velké, že nebu-
dete schopni dítě udržet nezávisle na
tom, jak jste silní. Může dojít k závaž-
nému zranění či usmrcení dítěte nebo
dalších osob. Všechny děti převážené
ve vozidle musí být zajištěny správným
zádržným systémem podle velikosti
dítěte.
Pro zajištění dětí se používají zádržné sys-
témy různých velikostí a typů, počínaje
novorozenci až po děti, které jsou dosta-
tečně velké, aby mohly používat bezpeč-
nostní pás pro dospělé. Děti by měly být
přepravovány pokud možno zády ke směru
jízdy, neboť se jedná o nejbezpečnější
polohu pro dítě v případě nehody. Vždy
podle uživatelské příručky zkontrolujte, zda
pro své dítě používáte správnou sedačku.
Pečlivě si přečtěte všechny pokyny a upo-
zornění v uživatelské příručce k dětskému
zádržnému systému a na všech štítcích na
dětském zádržném systému.V Evropě jsou dětské zádržné systémy defi-
novány normou ECE-R44, která je rozděluje
do pěti hmotnostních skupin:
Skupina zádržného
systémuHmotnostní sku-
pina
Skupina 0 až do 10 kg
Skupina 0+ až do 13 kg
Skupina 1 9–18 kg
Skupina 2 15–25 kg
Skupina 3 22–36 kg
Zkontrolujte štítek dětského zádržného sys-
tému. Všechny schválené dětské zádržné
systémy musí na svém štítku obsahovat
údaje o schváleném typu a značce kontroly.
Štítek musí být trvale připevněn na dětském
zádržném systému. Tento štítek byste
neměli z dětského zádržného systému
odstraňovat.
UPOZORNĚNÍ!
Vysoké nebezpečí! Dětský zádržný sys-
tém orientovaný zády ke směru jízdy neu-
misťujte před aktivní airbag. Viz štítky na
sluneční cloně, kde jsou uvedeny infor-
UPOZORNĚNÍ!
mace. Aktivace airbagů v případě nehody
by mohla dítěti způsobit smrtelné zranění
bez ohledu na závažnost nárazu. Děti by
měly být vždy přepravovány v dětském
zádržném systému na zadním sedadle,
což je v případě nehody nejbezpečnější
místo.
„Univerzální“ dětské zádržné systémy
• Na obrázcích v následujících kapitolách
jsou příklady jednotlivých typů univerzál-
ního dětského zádržného systému. Jsou
na nich znázorněny běžné způsoby insta-
lace. Dětský zádržný systém vždy insta-
lujte podle pokynů jeho výrobce, které musí
být součástí tohoto typu zádržného sys-
tému.
• Viz část „Instalace dětských zádržných
systémů pomocí bezpečnostního pásu
vozidla“ pro postup správného zapnutí bez-
pečnostního pásu přes dětský zádržný sys-
tém.
11 9

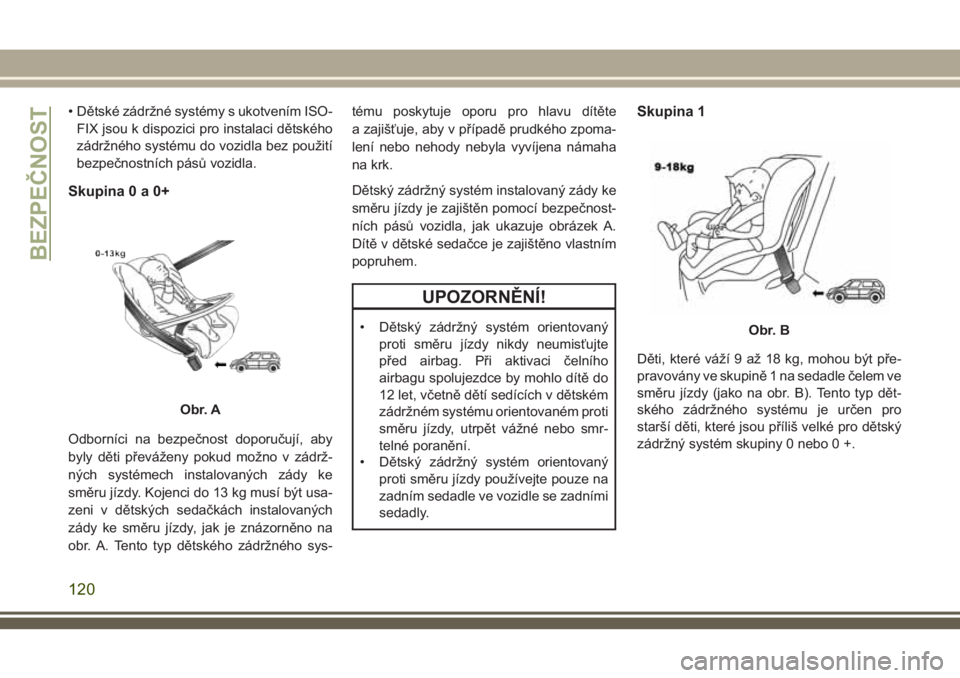

• Dětské zádržné systémy s ukotvením ISO-
FIX jsou k dispozici pro instalaci dětského
zádržného systému do vozidla bez použití
bezpečnostních pásů vozidla.
Skupina0a0+
Odborníci na bezpečnost doporučují, aby
byly děti převáženy pokud možno v zádrž-
ných systémech instalovaných zády ke
směru jízdy. Kojenci do 13 kg musí být usa-
zeni v dětských sedačkách instalovaných
zády ke směru jízdy, jak je znázorněno na
obr. A. Tento typ dětského zádržného sys-tému poskytuje oporu pro hlavu dítěte
a zajišťuje, aby v případě prudkého zpoma-
lení nebo nehody nebyla vyvíjena námaha
na krk.
Dětský zádržný systém instalovaný zády ke
směru jízdy je zajištěn pomocí bezpečnost-
ních pásů vozidla, jak ukazuje obrázek A.
Dítě v dětské sedačce je zajištěno vlastním
popruhem.
UPOZORNĚNÍ!
• Dětský zádržný systém orientovaný
proti směru jízdy nikdy neumisťujte
před airbag. Při aktivaci čelního
airbagu spolujezdce by mohlo dítě do
12 let, včetně dětí sedících v dětském
zádržném systému orientovaném proti
směru jízdy, utrpět vážné nebo smr-
telné poranění.
• Dětský zádržný systém orientovaný
proti směru jízdy používejte pouze na
zadním sedadle ve vozidle se zadními
sedadly.
Skupina 1
Děti, které váží 9 až 18 kg, mohou být pře-
pravovány ve skupině 1 na sedadle čelem ve
směru jízdy (jako na obr. B). Tento typ dět-
ského zádržného systému je určen pro
starší děti, které jsou příliš velké pro dětský
zádržný systém skupiny 0 nebo 0 +.
Obr. A
Obr. B
BEZPEČNOST
120

Skupina 2
Děti, které váží 15 až 25 kg, které jsou příliš
velké pro dětský zádržný systém skupiny 1,
mohou používat dětský zádržný systém sku-
piny 2.
Podle obr. C je dítě v dětském zádržném
systému skupiny 2 umístěno správně s ohle-
dem na bezpečnostní pás tak, aby ramenní
pás vedl přes hrudník dítěte a břišní pás
pevně obepínal pánev, nikoli břicho.
Skupina 3
Děti vážící 22 až 36 kg, které jsou příliš velké
pro používání ramenního pásu, mohou
používat dětský zádržný systém skupiny 3.
U dětských zádržných systémů skupiny 3 je
břišní pás umístěn na pánvi dítěte. Dítě musí
být dostatečně velké, aby ramenní pás pro-
cházel přes jeho hrudník, nikoli přes krk.
Obr. D znázorňuje příklad správného umís-
tění dítěte v dětském zádržném systému
skupiny 3 na zadním sedadle.
UPOZORNĚNÍ!
• Nesprávná instalace může způsobit
závadu zádržného systému pro kojence
nebo děti. Při nehodě může dojít k uvol-
nění. Může dojít k závažnému zranění
nebo usmrcení dítěte. Při instalaci dět-
ského zádržného systému postupujte
přesně podle pokynů jeho výrobce.
• Po nainstalování dětského zádržného
systému do vozidla není nutné posuno-
vat sedadlo dopředu nebo dozadu, pro-
tože může dojít k uvolnění úchytů
tohoto zádržného systému. Před nasta-
vením polohy sedadla nejprve dětský
zádržný systém odstraňte z vozidla. Po
nastavení sedadla dětský zádržný sys-
tém znovu nainstalujte.
•
Když dětský zádržný systém nepouží-
váte, zajistěte jej ve vozidle bezpečnost-
ním pásem nebo úchyty ISOFIX, nebo jej
z vozidla vyjměte. Nenechávejte jej ve
vozidle na sedadle volně ležet. Při náhlém
zastavení nebo nehodě může být zádržný
systém vymrštěn směrem k osobám nebo
opěradlům sedadel a může způsobit
vážné zranění.
Obr. CObr. D
121

Vhodnost sedadel pro použití univer-
zálního dětského zádržného systému
Podle evropské směrnice 2000/3/ES jsou
údaje o vhodnosti jednotlivých sedadel pro
instalaci univerzálních dětských zádržných
systémů zobrazeny v následující tabulce:
Hmotnostní skupinaTabulka poloh univerzální dětské sedačky
Přední spolujezdec Krajní zadní sedadloZadní prostřední
sedadloKrajní mezisedadloProstřední mezise-
dadlo
Skupina0–aždo
10 kgXXXUX
Skupina 0+ – až do
13 kgXXXUX
Skupina1–9až
18 kgXXXUUF
Skupina II – 15 až
36 kgXXXUUF
Skupina III – 22 až
36 kgXXXUUF
Vysvětlení písmenných zkratek, které je
třeba vložit do výše uvedené tabulky:
• U = Vhodné pro zádržné systémy „univer-
zální“ kategorie schválené k použití v dané
hmotnostní skupině.• UF = Vhodné pro zádržné systémy „univer-
zální“ kategorie používané v poloze ve
směru jízdy a schválené k použití v dané
věkové/hmotnostní skupině.
• X = Sedadlo není vhodné pro děti dané
věkové/hmotnostní skupiny.Pokud hlavová opěrka překáží při montáži
dětského zádržného systému na sedadle
předního spolujezdce, upravte hlavovou
opěrku na předním sedadle.
BEZPEČNOST
122

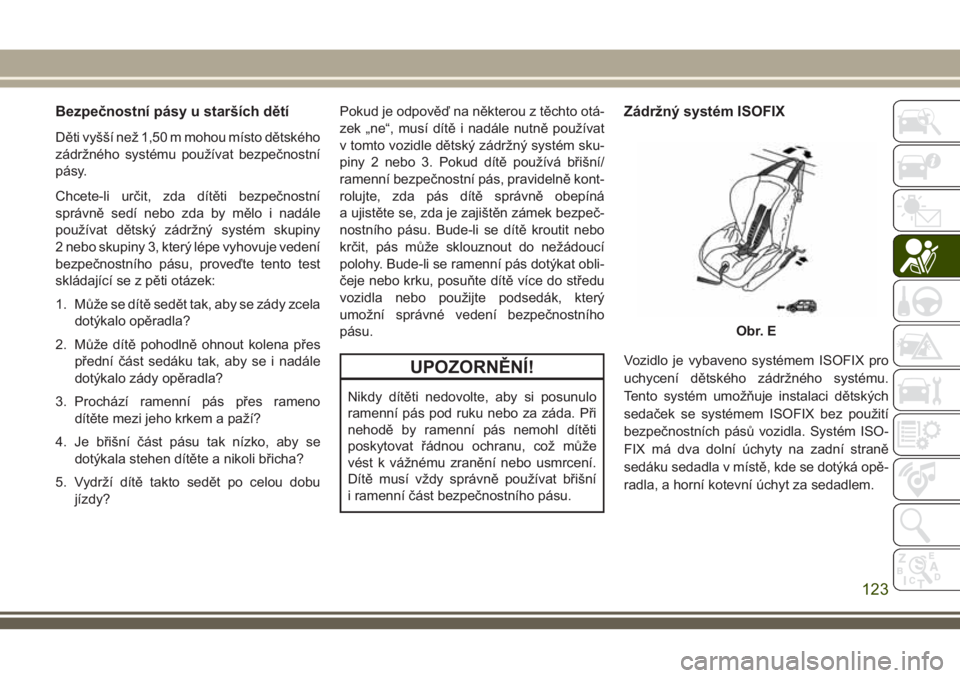

Bezpečnostní pásy u starších dětí
Děti vyšší než 1,50 m mohou místo dětského
zádržného systému používat bezpečnostní
pásy.
Chcete-li určit, zda dítěti bezpečnostní
správně sedí nebo zda by mělo i nadále
používat dětský zádržný systém skupiny
2 nebo skupiny 3, který lépe vyhovuje vedení
bezpečnostního pásu, proveďte tento test
skládající se z pěti otázek:
1. Může se dítě sedět tak, aby se zády zcela
dotýkalo opěradla?
2. Může dítě pohodlně ohnout kolena přes
přední část sedáku tak, aby se i nadále
dotýkalo zády opěradla?
3. Prochází ramenní pás přes rameno
dítěte mezi jeho krkem a paží?
4. Je břišní část pásu tak nízko, aby se
dotýkala stehen dítěte a nikoli břicha?
5. Vydrží dítě takto sedět po celou dobu
jízdy?Pokud je odpověď na některou z těchto otá-
zek „ne“, musí dítě i nadále nutně používat
v tomto vozidle dětský zádržný systém sku-
piny 2 nebo 3. Pokud dítě používá břišní/
ramenní bezpečnostní pás, pravidelně kont-
rolujte, zda pás dítě správně obepíná
a ujistěte se, zda je zajištěn zámek bezpeč-
nostního pásu. Bude-li se dítě kroutit nebo
krčit, pás může sklouznout do nežádoucí
polohy. Bude-li se ramenní pás dotýkat obli-
čeje nebo krku, posuňte dítě více do středu
vozidla nebo použijte podsedák, který
umožní správné vedení bezpečnostního
pásu.
UPOZORNĚNÍ!
Nikdy dítěti nedovolte, aby si posunulo
ramenní pás pod ruku nebo za záda. Při
nehodě by ramenní pás nemohl dítěti
poskytovat řádnou ochranu, což může
vést k vážnému zranění nebo usmrcení.
Dítě musí vždy správně používat břišní
i ramenní část bezpečnostního pásu.
Zádržný systém ISOFIX
Vozidlo je vybaveno systémem ISOFIX pro
uchycení dětského zádržného systému.
Tento systém umožňuje instalaci dětských
sedaček se systémem ISOFIX bez použití
bezpečnostních pásů vozidla. Systém ISO-
FIX má dva dolní úchyty na zadní straně
sedáku sedadla v místě, kde se dotýká opě-
radla, a horní kotevní úchyt za sedadlem.
Obr. E
123

Příklad dětského zádržného systému Uni-
versal ISOFIX pro hmotnostní skupinu 1 je
zobrazen na obr. E. Dětské zádržné systémy
ISOFIX jsou dostupné i v jiných hmotnost-
ních skupinách.
Umístění ukotvení systému ISOFIX
Spodní ukotvení jsou tvořena kruhovými
tyčemi nacházejícími se na zadní straně
sedáku v místě jeho kontaktu s opěradlem.
Jsou viditelné pouze tehdy, když se opřete
do zadního sedadla při instalaci dětského
zádržného systému. Snadno je nahmatáte
při pohybu prstem podél otvoru mezi opěra-
dlem a sedákem sedadla.
Umístění upevňovacích ukotvení
Za každým krajním zadním sedadlem se na
zadní straně sedadla nacházejí kotevní
úchyty popruhu.
Po obou stranách dětského zádržného sys-
tému ISOFIX jsou pevné tyče. Každá je
opatřena spojkou pro upevnění k dolnímu
kotevnímu úchytu a možností utahovat při-
pojení k úchytu. Dětské zádržné systémy
orientované po směru jízdy a některé dětské
zádržné systémy orientované zády ke
směru jízdy mohou být také vybaveny upev-
ňovacím popruhem. Na konci upevňovacího
popruhu je poutko pro uchycení k hornímu
kotevnímu úchytu, které umožňuje utáhnout
popruh po připojení k úchytu.
Umístění ukotvení systému ISOFIX
Umístění kotevních úchytů popruhu
BEZPEČNOST
124

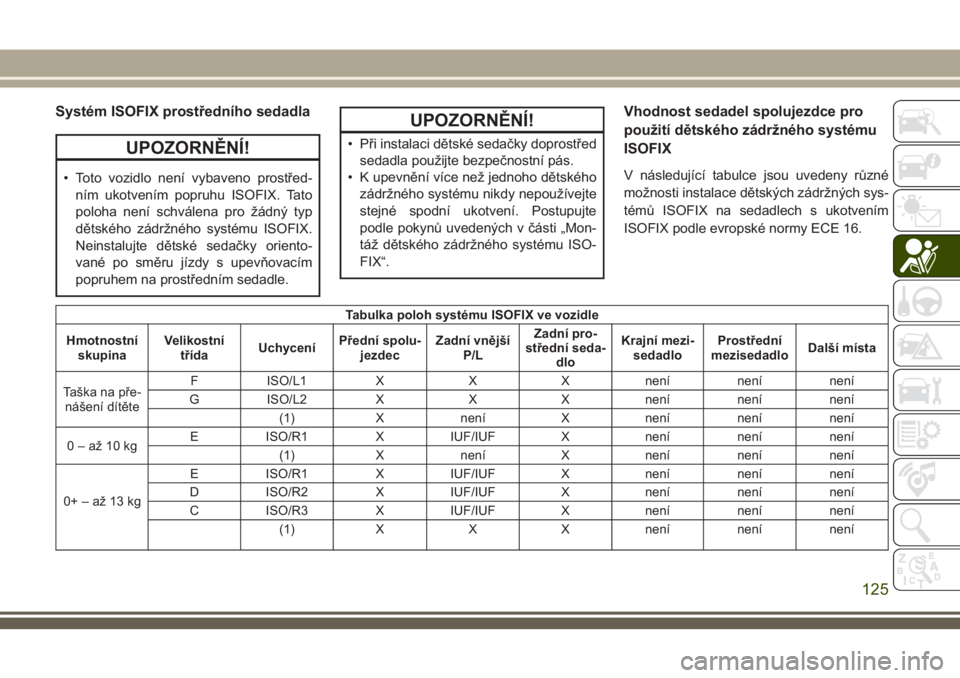

Systém ISOFIX prostředního sedadla
UPOZORNĚNÍ!
• Toto vozidlo není vybaveno prostřed-
ním ukotvením popruhu ISOFIX. Tato
poloha není schválena pro žádný typ
dětského zádržného systému ISOFIX.
Neinstalujte dětské sedačky oriento-
vané po směru jízdy s upevňovacím
popruhem na prostředním sedadle.
UPOZORNĚNÍ!
• Při instalaci dětské sedačky doprostřed
sedadla použijte bezpečnostní pás.
• K upevnění více než jednoho dětského
zádržného systému nikdy nepoužívejte
stejné spodní ukotvení. Postupujte
podle pokynů uvedených v části „Mon-
táž dětského zádržného systému ISO-
FIX“.
Vhodnost sedadel spolujezdce pro
použití dětského zádržného systému
ISOFIX
V následující tabulce jsou uvedeny různé
možnosti instalace dětských zádržných sys-
témů ISOFIX na sedadlech s ukotvením
ISOFIX podle evropské normy ECE 16.
Tabulka poloh systému ISOFIX ve vozidle
Hmotnostní
skupinaVelikostní
třídaUchyceníPřední spolu-
jezdecZadní vnější
P/LZadní pro-
střední seda-
dloKrajní mezi-
sedadloProstřední
mezisedadloDalší místa
Taška na pře-
nášení dítěteF ISO/L1 X X X není není není
G ISO/L2 X X X není není není
(1) X není X není není není
0–až10kgE ISO/R1 X IUF/IUF X není není není
(1) X není X není není není
0+–až13kgE ISO/R1 X IUF/IUF X není není není
D ISO/R2 X IUF/IUF X není není není
C ISO/R3 X IUF/IUF X není není není
(1) X X X není není není
125

Tabulka poloh systému ISOFIX ve vozidle
Hmotnostní
skupinaVelikostní
třídaUchyceníPřední spolu-
jezdecZadní vnější
P/LZadní pro-
střední seda-
dloKrajní mezi-
sedadloProstřední
mezisedadloDalší místa
I–9až18kgD ISO/R2 X IUF/IUF X není není není
C ISO/R3 X IUF/IUF X není není není
B ISO/F2 X IUF/IUF X není není není
B1 ISO/F2X X IUF/IUF X není není není
A ISO/F3 X IUF/IUF X není není není
(1) X není X není není není
II–15až
25 kg(1) X není X není není není
III–22až
36 kg(1) X není X není není není
Význam písmen použitých v tabulce výše:
• (1) = Pro dětský zádržný systém (CRS),
který nenese identifikaci (A až G) velikostní
třídy ISO/XX pro použitelnou hmotnostní
skupinu, může výrobce vozidla určit pro
konkrétní vozidlo dětský zádržný sys-
tém(y) ISOFIX pro každé sedadlo.• IUF = Vhodné pro dětské zádržné systémy
ISOFIX orientované po směru jízdy univer-
zální kategorie schválené pro použití
v dané hmotnostní třídě.
• X = Poloha ISOFIX není vhodná pro dětské
zádržné systémy ISOFIX v této hmotnostní
skupině nebo této velikostní třídě.
Při instalaci dětského zádržného sys-
tému vždy dodržujte pokyny jeho
výrobce. Ne všechny dětské zádržné sys-témy se instalují podle zde uvedených
pokynů. V případě použití dětského
zádržného systému Universal ISOFIX
můžete používat pouze schválené dětské
zádržné systémy s označením ECE R44
(verze R44/03 nebo vyšší) „Universal
ISOFIX“.
BEZPEČNOST
126

Montáž dětského zádržného systému
ISOFIX
Pokud má vybrané sedadlo bezpečnostní
pás s přepínatelným navíječem s automatic-
kým zablokováním (ALR), uložte bezpeč-
nostní pás podle níže uvedených pokynů.
Viz část „Instalace dětského zádržného sys-
tému pomocí bezpečnostních pásů vozidla“
pro kontrolu, jaký typ bezpečnostního pásu
každé sedadlo má.
1. Uvolněte nastavovací prvky na dolních
spojovacích prvcích a na upevňovacím
popruhu dětské sedačky, abyste mohli
snáze připevnit spojovací prvky k ukotve-
ním ve vozidle.
2. Umístěte dětskou sedačku mezi dolní
ukotvení pro dané sedadlo. U některých
sedadel druhé řady bude možná třeba
pro lepší upevnění sedačky sklopit seda-
dlo a/nebo vytáhnout hlavovou opěrku.
Pokud lze zadní sedadla ve vozidle posu-
nout dopředu a dozadu, je možné, že je
budete chtít posunout do krajní zadní
polohy, abyste měli místo pro dětskousedačku. Abyste měli pro dětskou
sedačku více místa, můžete také posu-
nout dopředu přední sedadlo.
3. Připojte spojovací prvky dětského zádrž-
ného systému k dolním ukotvením ve
vybraném sedadle.
4. Pokud má dětský zádržný systém upev-
ňovací popruh, připojte jej k hornímu
úchytnému ukotvení. Viz část „Instalace
dětských zádržných systémů pomocí
horních upevňovacích ukotvení“, kde
najdete informace o směrech pro připev-
nění upevňovacího ukotvení.
5. Utáhněte všechny popruhy za součas-
ného posunování dětského zádržného
systému dozadu a dolů do sedačky. Nap-
něte a utáhněte popruhy podle pokynů
výrobce dětského zádržného systému.
6. Zatažením dětské sedačky dopředu
a dozadu v dráze pásu zkontrolujte, zda
je dětský zádržný systém řádně nainsta-
lován. Neměla by se v žádném směru
pohnout o více než 25 mm.
UPOZORNĚNÍ!
• Nesprávná instalace dětského zádrž-
ného systému do ukotvení ISOFIX
může způsobit selhání zádržného sys-
tému. Může dojít k závažnému zranění
nebo usmrcení dítěte. Při instalaci dět-
ského zádržného systému postupujte
přesně podle pokynů jeho výrobce.
• Kotvy dětského zádržného systému
jsou navrženy tak, aby vydržely zatížení
pouze od správně instalovaných dět-
ských zádržných systémů. V žádném
případě je nelze používat pro uchycení
bezpečnostních pásů pro dospělé,
kabelových svazků nebo pro uchycení
dalších předmětů nebo zařízení ve vozi-
dle.
• Instalaci dětského zádržného systému
provádějte, pouze když vozidlo stojí.
Dětský zádržný systém ISOFIX bude
správně upevněn do držáků, jakmile
uslyšíte cvaknutí.
127

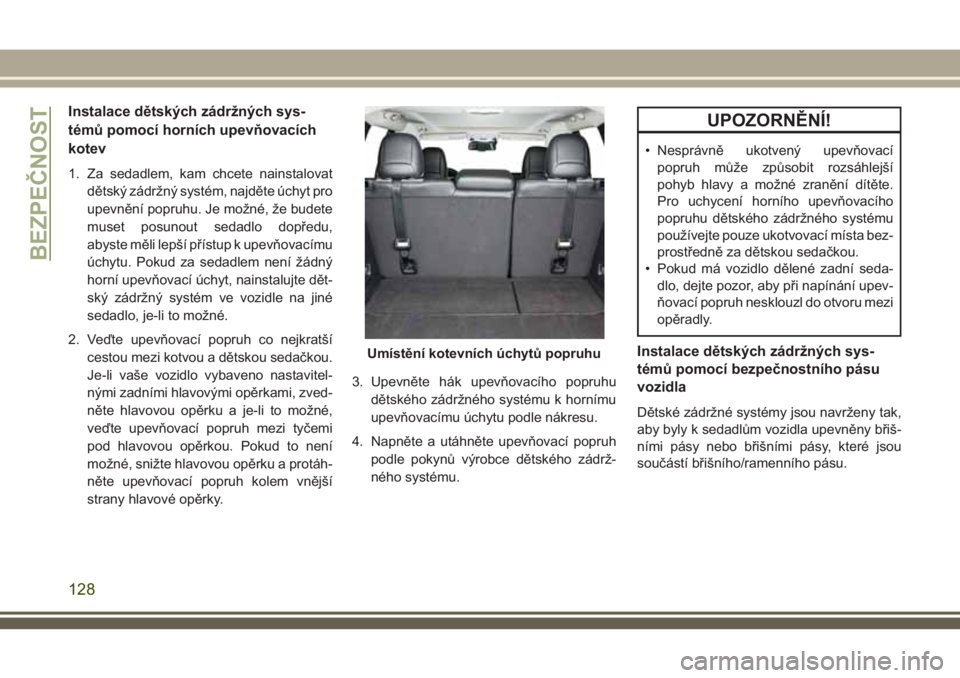

Instalace dětských zádržných sys-
témů pomocí horních upevňovacích
kotev
1. Za sedadlem, kam chcete nainstalovat
dětský zádržný systém, najděte úchyt pro
upevnění popruhu. Je možné, že budete
muset posunout sedadlo dopředu,
abyste měli lepší přístup k upevňovacímu
úchytu. Pokud za sedadlem není žádný
horní upevňovací úchyt, nainstalujte dět-
ský zádržný systém ve vozidle na jiné
sedadlo, je-li to možné.
2. Veďte upevňovací popruh co nejkratší
cestou mezi kotvou a dětskou sedačkou.
Je-li vaše vozidlo vybaveno nastavitel-
nými zadními hlavovými opěrkami, zved-
něte hlavovou opěrku a je-li to možné,
veďte upevňovací popruh mezi tyčemi
pod hlavovou opěrkou. Pokud to není
možné, snižte hlavovou opěrku a protáh-
něte upevňovací popruh kolem vnější
strany hlavové opěrky.3. Upevněte hák upevňovacího popruhu
dětského zádržného systému k hornímu
upevňovacímu úchytu podle nákresu.
4. Napněte a utáhněte upevňovací popruh
podle pokynů výrobce dětského zádrž-
ného systému.
UPOZORNĚNÍ!
• Nesprávně ukotvený upevňovací
popruh může způsobit rozsáhlejší
pohyb hlavy a možné zranění dítěte.
Pro uchycení horního upevňovacího
popruhu dětského zádržného systému
používejte pouze ukotvovací místa bez-
prostředně za dětskou sedačkou.
• Pokud má vozidlo dělené zadní seda-
dlo, dejte pozor, aby při napínání upev-
ňovací popruh nesklouzl do otvoru mezi
opěradly.
Instalace dětských zádržných sys-
témů pomocí bezpečnostního pásu
vozidla
Dětské zádržné systémy jsou navrženy tak,
aby byly k sedadlům vozidla upevněny břiš-
ními pásy nebo břišními pásy, které jsou
součástí břišního/ramenního pásu.
Umístění kotevních úchytů popruhu
BEZPEČNOST
128
