JEEP CHEROKEE 2018 Návod k použití a údržbě (in Czech)

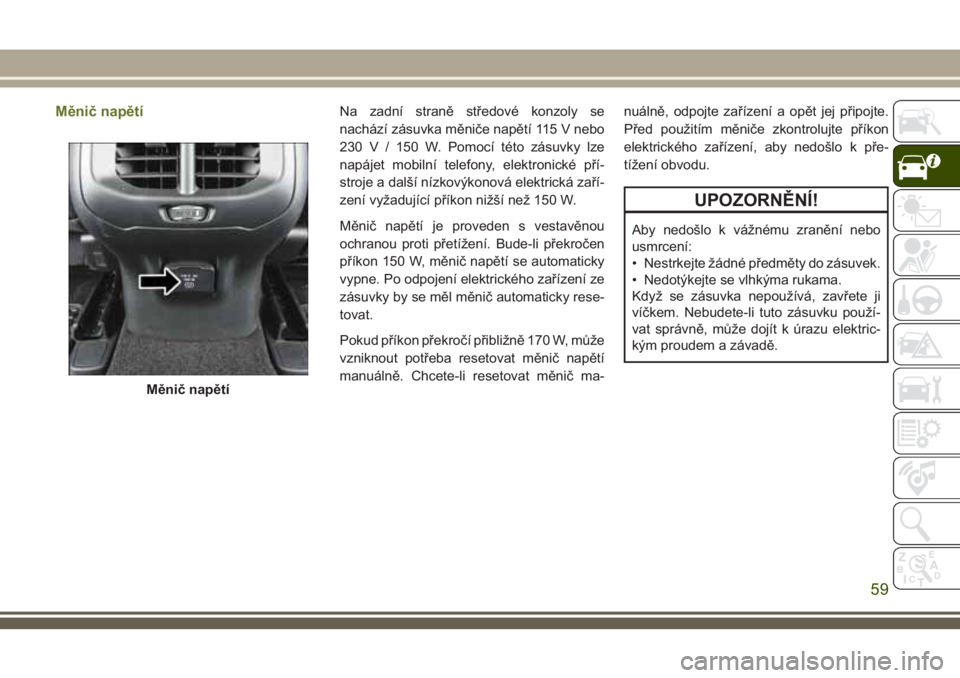

Měnič napětíNa zadní straně středové konzoly se
nachází zásuvka měniče napětí 115 V nebo
230 V / 150 W. Pomocí této zásuvky lze
napájet mobilní telefony, elektronické pří-
stroje a další nízkovýkonová elektrická zaří-
zení vyžadující příkon nižší než 150 W.
Měnič napětí je proveden s vestavěnou
ochranou proti přetížení. Bude-li překročen
příkon 150 W, měnič napětí se automaticky
vypne. Po odpojení elektrického zařízení ze
zásuvky by se měl měnič automaticky rese-
tovat.
Pokud příkon překročí přibližně 170 W, může
vzniknout potřeba resetovat měnič napětí
manuálně. Chcete-li resetovat měnič ma-nuálně, odpojte zařízení a opět jej připojte.
Před použitím měniče zkontrolujte příkon
elektrického zařízení, aby nedošlo k pře-
tížení obvodu.
UPOZORNĚNÍ!
Aby nedošlo k vážnému zranění nebo
usmrcení:
• Nestrkejte žádné předměty do zásuvek.
• Nedotýkejte se vlhkýma rukama.
Když se zásuvka nepoužívá, zavřete ji
víčkem. Nebudete-li tuto zásuvku použí-
vat správně, může dojít k úrazu elektric-
kým proudem a závadě.
Měnič napětí
59

60

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
DISPLEJ SDRUŽENÉHO PŘÍ-
STROJE....................62
Ovládací prvky displeje sdruženého
přístroje.....................62
Volitelné položky na displeji sdruženého
přístroje.....................63
KONTROLKY A HLÁŠENÍ........63
Červené kontrolky...............63
Žluté kontrolky.................67
Žluté kontrolky.................71
Zelené kontrolky................72
Bílé kontrolky.................73Modré kontrolky................74PALUBNÍ DIAGNOSTICKÝ SYSTÉM
–OBDII....................74
Kybernetická bezpečnost palubního
diagnostického systému (OBD II).....75
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
61

DISPLEJ SDRUŽENÉHO
PŘÍSTROJE
Vozidlo může být vybaveno displejem
sdruženého přístroje, který řidiči nabízí
užitečné informace. Pokud je zapalování
v poloze STOP/OFF (Zastaveno/vypnuto),
při otevření/zavření dveří se aktivuje displej
a počítadlo ujetých kilometrů zobrazí cel-
kový počet ujetých kilometrů nebo mil. Dis-
plej sdruženého přístroje je určen k zobra-
zení důležitých informací o systémech
a funkcích vozidla. Sdružený přístroj pomocí
interaktivního displeje řidiče na přístrojové
desce zobrazuje informace o tom, jak fungují
systémy vozidla nebo upozornění v případě,
že nepracují správně. Ovládací prvky na
volantu umožňují procházet a vstupovat do
hlavních a dílčích nabídek. Můžete zobrazo-
vat konkrétní požadované informace a pro-
vádět výběr a nastavení.
Ovládací prvky displeje sdruženého
přístroje
Sdružený přístroj používá pro zobrazování
interaktivní displej řidiče, který je umístěn ve
sdruženém přístroji. Stiskem ovládacích
prvků displeje sdruženého přístroje na levé
straně volantu může řidič vybírat informace
a osobní nastavení.• Stiskem tlačítka se šipkounahorumůžete
procházet hlavními nabídkami směrem
nahoru (Speedometer (Rychloměr),
Vehicle Info (Informace o vozidle), Driver
Assist (Pomocný systém řidiče), Fuel Eco-
nomy (Spotřeba paliva), Trip (Jízda), Audio
(Zvuk), Messages (Hlášení), Screen Set
Up (Nastavení zobrazení)).
• Stiskem tlačítka se šipkoudolůmůžete
procházet hlavními nabídkami a dílčími
nabídkami směrem dolů (Speedometer
(Rychloměr), Vehicle Info (Informace
o vozidle), Driver Assist (Pomocný systém
řidiče), Fuel Economy (Spotřeba paliva),
Trip (Jízda), Audio (Zvuk), Messages (Hlá-
šení), Screen Set Up (Nastavení zobra-
zení)).
• Stisk tlačítka se šipkouvpravoaktivujete
zobrazení s informacemi nebo zobrazení
dílčích nabídek položky hlavní nabídky.
• Stisk tlačítka se šipkouvlevoaktivujete
zobrazení s informacemi nebo zobrazení
dílčích nabídek položky hlavní nabídky.
Ovládací prvky displeje sdruženého
přístroje
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
62

• Stisknutím tlačítkaOKaktivujete možnost
přístupu/volby zobrazení s informacemi
nebo zobrazení dílčích nabídek položky
hlavní nabídky. Stisknete-li a podržíte-li tla-
čítko se šipkouOKdvě sekundy, resetujete
zobrazené/vybrané funkce, které lze
resetovat.
Volitelné položky na displeji
sdruženého přístroje
Na displeji sdruženého přístroje lze zobrazit
následující položky hlavní nabídky:
Tachometr Stop/Start (Systém
Stop/Start)
Vehicle Info
(Informace o vozidle)Audio (Zvuk)
Driver Assist
(Pomocný systém
řidiče)Zprávy
Fuel Economy
(Spotřeba paliva)Screen Setup
(Nastavení zobra-
zení)
Trip (Jízda) Gear Shift Indicator
(Indikátor řazení)
(GSI)
POZNÁMKA:
V závislosti na volitelné výbavě vozidla se
nastavení funkcí může lišit. Viz podkapitola
„Displej sdruženého přístroje“ v kapitole
„Seznámení s přístrojovou deskou“ uživatel-
ské příručky, kde jsou uvedeny podrobnější
informace.
KONTROLKY A HLÁŠENÍ
Kontrolky / indikátory se rozsvítí na přístro-
jové desce společně s vyhrazeným hláše-
ním a/nebo akustickým signálem v přísluš-
ných případech. Tyto údaje jsou pouze
informativní a preventivní a jako takové
nesmí být pokládány za vyčerpávající
a/nebo alternativní údaje k informacím
obsaženým v uživatelské příručce, u které
doporučujeme, abyste si ji pozorně přečetli
ve všech případech. V případě indikace
závady vždy nahlédněte do informací v této
kapitole. Všechny aktivní kontrolky se zo-
brazí jako první, budou-li nějaké aktivní.
Nabídka kontroly systému může vypadat
jinak v závislosti na možnostech zařízení
a aktuálním stavu vozidla. Některé kontrolky
jsou volitelné a nemusí se objevit.
Červené kontrolky
– Kontrolka připomínky zapnutí
bezpečnostního pásu
Tato kontrolka indikuje, když je odepnutý
bezpečnostní pás řidiče nebo spolujezdce.
Pokud je bezpečnostní pás řidiče odepnutý
při prvním nastavení zapalování do polohy
ON/RUN (Zapnuto/chod) nebo ACC/ON/
RUN (Příslušenství/zapnuto/chod), zazní
zvukový signál a rozsvítí se kontrolka. Pokud
během jízdy bezpečnostní pás řidiče nebo
předního spolujezdce zůstane odepnutý,
bude kontrolka připomínky zapnutí bezpeč-
nostního pásu blikat nebo nepřetržitě svítit
a zazní zvukový signál. Viz podkapitola
„Zádržné systémy cestujících“ v kapitole
„Bezpečnost“, kde jsou uvedeny podrob-
nější informace.
– Kontrolka airbagů
Tato kontrolka indikuje poruchu airbagu
a zapne se na čtyři až osm sekund během
kontroly žárovek poté, co je zapalování
nastaveno do polohy ON/RUN (Zapnuto/
chod) nebo ACC/ON/RUN (Příslušenství/
zapnuto/chod). Tato kontrolka se rozsvítí
63

společně s jedním akustickým signálem,
pokud byla zjištěna porucha airbag, a bude
svítit, dokud nebude porucha odstraněna.
Pokud se kontrolka při startování nerozsvítí,
zůstane svítit nebo se rozsvítí během jízdy,
neprodleně navštivte autorizovaného dea-
lera a nechte systém zkontrolovat.
– Kontrolka brzd
Tato kontrolka informuje o různých funkcích
brzd včetně hladiny brzdové kapaliny a akti-
vace parkovací brzdy. Pokud kontrolka brzd
svítí, může to znamenat aktivaci parkovací
brzdy, nízkou hladinu brzdové kapaliny nebo
problém s protiblokovacím brzdovým systé-
mem.
Pokud tato kontrolka zůstane svítit po deak-
tivaci parkovací brzdy a hladina kapaliny
v nádobce hlavního válce (brzdového) je na
značce maximální hladiny, znamená to, že
se může jednat o poruchu hydraulického
systému brzd nebo že protiblokovací brz-
dový systém (ABS) / systém elektronického
řízení stability (ESC) detekoval problém
s posilovačem brzd. V tomto případě bude
kontrolka svítit do té doby, než bude problém
odstraněn. Pokud se problém týká posilo-vače brzd, po sešlápnutí brzdového pedálu
se spustí čerpadlo systému ABS a při
každém zastavování ucítíte pulzační pohyb
brzdového pedálu.
Tento dvojitý brzdový systém nabízí rezervní
brzdnou kapacitu v případě závady části
hydraulického systému. Netěsnost v některé
z polovin dvojitého brzdového systému je
indikována kontrolkou brzd, která se zapne,
když hladina brzdové kapaliny v hlavním
válci klesne pod specifikovanou hladinu.
Tato kontrolka bude svítit, dokud příčina
nebude odstraněna.
POZNÁMKA:
Při prudkém zatáčení kontrolka může krátce
bliknout, když hladina kapaliny zakolísá.
Nechte vozidlo prohlédnout v servisu
a nechte zkontrolovat hladinu brzdové kapa-
liny.
Bude-li indikována porucha brzd, je nutné
neprodleně provést opravu.
UPOZORNĚNÍ!
Jízda vozidlem, když svítí červená kon-
trolka brzd, je nebezpečná. Mohlo dojít
k selhání části brzdového systému.
Brzdná dráha vozidla bude delší. Může
dojít k nehodě. Nechte ihned vozidlo
zkontrolovat.
Vozidla vybavená protiblokovacím brzdo-
vým systémem (ABS) jsou také vybavena
elektronickým rozdělovačem brzdné síly
(EBD). Při závadě systému EBD se kon-
trolka brzd rozsvítí společně s kontrolkou
systému ABS. Je nutná okamžitá oprava
systému ABS.
Činnost kontrolky brzd lze zkontrolovat
nastavením spínače zapalování z polohy
OFF (Vypnuto) do polohy ON/RUN
(Zapnuto/chod). Kontrolka by měla svítit při-
bližně čtyři sekundy. Kontrolka by pak měla
zhasnout, není-li aktivována parkovací
brzda nebo není-li zjištěna závada brzd.
Pokud se kontrolka nerozsvítí, nechte její
funkci zkontrolovat u autorizovaného dea-
lera.
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
64

Kontrolka se rozsvítí také v případě, když je
aktivována parkovací brzda a spínač zapa-
lování je nastaven do polohy ON/RUN
(Zapnuto/chod).
POZNÁMKA:
Tato kontrolka informuje pouze o tom, že je
aktivována parkovací brzda. Neukazuje stu-
peň účinku brzdy.
– Kontrolka zabezpečení vozidla –
pokud je součástí výbavy
Tato kontrolka bude rychle blikat přibližně
15 sekund, když je aktivován bezpečnostní
alarm vozidla, a pak bude blikat pomalu,
dokud alarmový systém nebude deaktivo-
ván.
– Kontrolka tlaku oleje
Tato kontrolka se rozsvítí při nízkém tlaku
motorového oleje. Pokud se tato kontrolka
rozsvítí během jízdy, co nejdříve vozidlo
odstavte a vypněte motor. Když se tato kon-
trolka rozsvítí, rozezní se akustický signál.Nepoužívejte vozidlo, dokud příčina nebude
odstraněna. Tato kontrolka neinformuje
o množství oleje v motoru. Hladinu motoro-
vého oleje je potřeba zkontrolovat pod kapo-
tou.
— Kontrolka teploty převodovky –
pokud je součástí výbavy
Tato kontrolka se rozsvítí při vysoké teplotě
kapaliny v převodovce. K takovému zvýšení
teploty může dojít, používá-li se vozidlo
v náročných podmínkách, jako například při
tažení přívěsu. Pokud se tato kontrolka roz-
svítí, zastavte vozidlo a nechte motor běžet
ve volnoběžných otáčkách nebo trochu rych-
leji s převodovkou v poloze PARKOVÁNÍ
nebo NEUTRÁL, dokud kontrolka nezhasne.
Jakmile kontrolka zhasne, můžete pokračo-
vat v normální jízdě.
UPOZORNĚNÍ!
Budete-li pokračovat v jízdě, i když svítí
kontrolka teploty převodovky, může dojít
k vykypění převodového oleje, který přijde
do kontaktu s horkým motorem nebo výfu-
kovými součástmi a způsobí požár.
VAROVÁNÍ!
Nepřetržitá jízda s rozsvícenou kontrol-
kou teploty převodovky může způsobit
závažné poškození převodovky nebo její
selhání.
– Kontrolka teploty chladicí kapa-
liny motoru
Tato kontrolka upozorňuje na přehřátí
motoru. Pokud je teplota chladicí kapaliny
motoru příliš vysoká, tato kontrolka se roz-
svítí a zazní jeden akustický signál.
Pokud se tato kontrolka rozsvítí během jízdy,
zajeďte bezpečně ke krajnici a zastavte vozi-
dlo. Je-li systém klimatizace zapnutý,
vypněte jej. Také nastavte řadicí páku do
polohy NEUTRÁL a nechte vozidlo běžet ve
volnoběžných otáčkách. Pokud se hodnota
teploty nevrátí k normálu, okamžitě motor
vypněte a volejte servis. Viz podkapitola
„Dojde-li k přehřátí motoru“ kapitoly „V pří-
padě nouze“, kde jsou uvedeny podrobnější
informace.
65

– Kontrolka teploty oleje
Tato kontrolka se rozsvítí při vysoké teplotě
motorového oleje. Pokud se tato kontrolka
rozsvítí během jízdy, co nejdříve vozidlo
odstavte a vypněte motor. Počkejte, než se
teplota oleje vrátí na normální úrovně.
– Kontrolka dobíjení akumulá-
toru
Tato kontrolka se rozsvítí, pokud se akumu-
látor nedobíjí správně. Pokud zůstává roz-
svícená při běžícím motoru, může se jednat
o poruchu systému dobíjení. Obraťte se na
autorizovaného prodejce co nejdříve.
Signalizuje to, že se může jednat o problém
s elektrickým systémem nebo související
součástí.
– Kontrolka elektronické regulace
škrticí klapky (ETC)
Tato kontrolka rozsvícením signalizuje pro-
blém se systémem elektronické regulace
škrticí klapky (ETC). Pokud je problém zjiš-
těn po nastartování vozidla, bude kontrolka
buď trvale svítit nebo blikat, a to v závislostina povaze problému. Vypněte a zapněte
zapalování, když je vozidlo bezpečně
a úplně zastaveno a převodovka je v poloze
PARKOVÁNÍ. Kontrolka by měla zhasnout.
Pokud kontrolka zůstane svítit při spuště-
ném vozidle, vozidlo je obvykle schopné
jízdy, avšak co nejdříve navštivte autorizova-
ného dealera, který zajistí servisní pro-
hlídku.
POZNÁMKA:
Tato kontrolka se může rozsvítit, pokud sou-
časně sešlápnete plynový a brzdový pedál.
Pokud kontrolka při spuštěném vozidle
nadále bliká, vyžaduje se okamžitý servisní
zásah a pravděpodobně může dojít ke
snížení výkonu, zvýšeným volnoběžným
otáčkám / nepravidelnému volnoběhu nebo
zhasnutí motoru, a vozidlo může vyžadovat
odtah. Kontrolka se musí rozsvítit tehdy,
když je spínač zapalování nastavený do
polohy ON/RUN (Zapnuto/chod) nebo ACC/
ON/RUN (Příslušenství/zapnuto/chod),
a zůstat krátce svítit v rámci kontroly žáro-
vek. Pokud se kontrolka při startování neroz-
svítí, nechte systém zkontrolovat u autorizo-
vaného dealera.
– Kontrolka poruchy elektrického
posilovače řízení
Kontrolka se rozsvítí, když dojde k poruše
v systému EPS (elektrický posilovač řízení).
Další informace naleznete v podkapitole
„Posilovač řízení“ v kapitole „Startování
a provoz“ v uživatelské příručce.
UPOZORNĚNÍ!
Delší provoz s omezenou funkcí asistenta
může představovat bezpečnostní riziko
pro řidiče i další osoby. Je nutné nechat
závadu co nejdříve opravit.
– Kontrolka otevření dveří
Tento indikátor svítí, když jsou některé dveře
otevřené a nejsou úplně zavřené.
POZNÁMKA:
Pokud se vozidlo pohybuje, zazní také jeden
akustický signál.
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
66

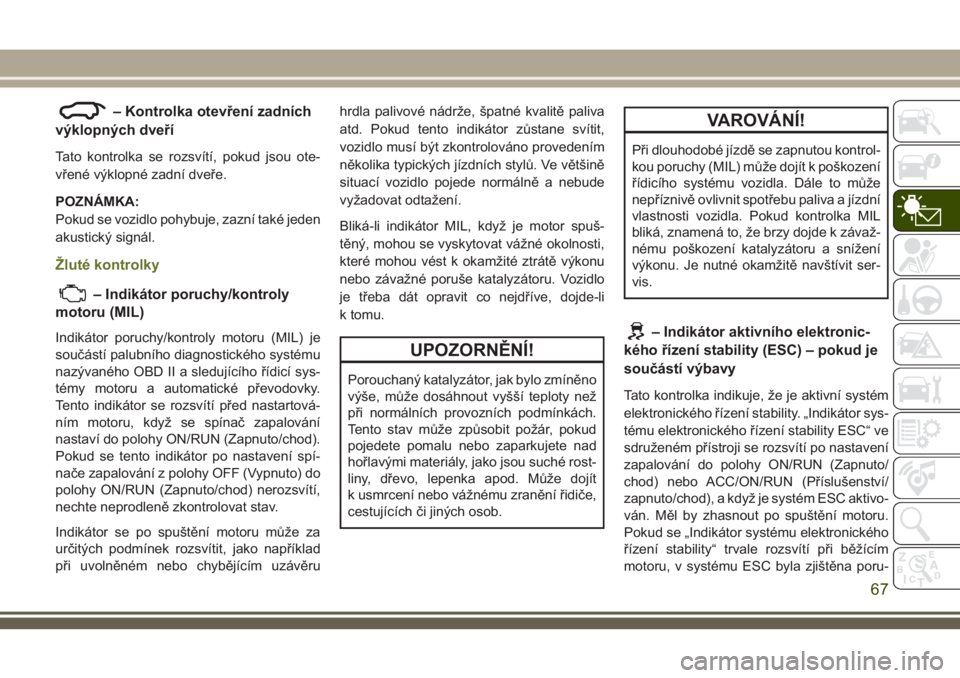

– Kontrolka otevření zadních
výklopných dveří
Tato kontrolka se rozsvítí, pokud jsou ote-
vřené výklopné zadní dveře.
POZNÁMKA:
Pokud se vozidlo pohybuje, zazní také jeden
akustický signál.
Žluté kontrolky
– Indikátor poruchy/kontroly
motoru (MIL)
Indikátor poruchy/kontroly motoru (MIL) je
součástí palubního diagnostického systému
nazývaného OBD II a sledujícího řídicí sys-
témy motoru a automatické převodovky.
Tento indikátor se rozsvítí před nastartová-
ním motoru, když se spínač zapalování
nastaví do polohy ON/RUN (Zapnuto/chod).
Pokud se tento indikátor po nastavení spí-
nače zapalování z polohy OFF (Vypnuto) do
polohy ON/RUN (Zapnuto/chod) nerozsvítí,
nechte neprodleně zkontrolovat stav.
Indikátor se po spuštění motoru může za
určitých podmínek rozsvítit, jako například
při uvolněném nebo chybějícím uzávěruhrdla palivové nádrže, špatné kvalitě paliva
atd. Pokud tento indikátor zůstane svítit,
vozidlo musí být zkontrolováno provedením
několika typických jízdních stylů. Ve většině
situací vozidlo pojede normálně a nebude
vyžadovat odtažení.
Bliká-li indikátor MIL, když je motor spuš-
těný, mohou se vyskytovat vážné okolnosti,
které mohou vést k okamžité ztrátě výkonu
nebo závažné poruše katalyzátoru. Vozidlo
je třeba dát opravit co nejdříve, dojde-li
k tomu.UPOZORNĚNÍ!
Porouchaný katalyzátor, jak bylo zmíněno
výše, může dosáhnout vyšší teploty než
při normálních provozních podmínkách.
Tento stav může způsobit požár, pokud
pojedete pomalu nebo zaparkujete nad
hořlavými materiály, jako jsou suché rost-
liny, dřevo, lepenka apod. Může dojít
k usmrcení nebo vážnému zranění řidiče,
cestujících či jiných osob.
VAROVÁNÍ!
Při dlouhodobé jízdě se zapnutou kontrol-
kou poruchy (MIL) může dojít k poškození
řídicího systému vozidla. Dále to může
nepříznivě ovlivnit spotřebu paliva a jízdní
vlastnosti vozidla. Pokud kontrolka MIL
bliká, znamená to, že brzy dojde k závaž-
nému poškození katalyzátoru a snížení
výkonu. Je nutné okamžitě navštívit ser-
vis.
– Indikátor aktivního elektronic-
kého řízení stability (ESC) – pokud je
součástí výbavy
Tato kontrolka indikuje, že je aktivní systém
elektronického řízení stability. „Indikátor sys-
tému elektronického řízení stability ESC“ ve
sdruženém přístroji se rozsvítí po nastavení
zapalování do polohy ON/RUN (Zapnuto/
chod) nebo ACC/ON/RUN (Příslušenství/
zapnuto/chod), a když je systém ESC aktivo-
ván. Měl by zhasnout po spuštění motoru.
Pokud se „Indikátor systému elektronického
řízení stability“ trvale rozsvítí při běžícím
motoru, v systému ESC byla zjištěna poru-
67

cha. Pokud tento indikátor zůstane rozsví-
cený po několika cyklech zapalování a vozi-
dlo ujelo několik mil (kilometrů) rychlostí
vyšší než 30 mph (48 km/h), navštivte s vozi-
dlem co nejdříve autorizovaného dealera,
aby stanovil příčinu problému a opravil ji.
• „Indikátor vypnutí systému ESC“ a „indiká-
tor systému ESC“ se krátce rozsvítí
pokaždé, když nastavíte spínač zapalo-
vání do polohy ON/RUN (Zapnuto/chod)
nebo ACC/ON/RUN (Příslušenství/
zapnuto/chod).
• Když je systém ESC aktivní, vydává bzu-
čivé nebo klapavé zvuky. To je normální;
zvuky ustanou po deaktivaci systému ESC.
• Tato kontrolka se rozsvítí, když je vozidlo
v události ESC.
– Indikátor vypnutí elektronického
řízení stability (ESC) – pokud je sou-
částí výbavy
Tento indikátor signalizuje, že je vypnuté
elektronické řízení stability (ESC).Po každém otočení spínače zapalování do
polohy ON/RUN (Zapnuto/chod) nebo ACC/
ON/RUN (Příslušenství/zapnuto/chod) bude
systém ESC zapnutý, i když byl předtím
vypnut.
– Výstražná kontrolka elektro-
nické parkovací brzdy
Tato kontrolka rozsvícením signalizuje, že
elektronická parkovací brzda nefunguje
správně a je nutná oprava. Obraťte se na
autorizovaného dealera.
— Kontrolka systému sledování
tlaku v pneumatikách (TPMS)
Tento indikátor se rozsvítí a zobrazí se hlá-
šení, že je tlak v pneumatikách nižší než
doporučená hodnota a/nebo že dochází
k pomalé ztrátě tlaku. V těchto případech
nelze zaručit optimální dobu životnosti pneu-
matiky a spotřebu paliva.
Pokud se jedna nebo více pneumatik
nachází ve stavu výše uvedeném, na displeji
se zobrazí sekvence indikace jednotlivých
pneumatik.
VAROVÁNÍ!
Nepokračujte v jízdě s jednou nebo více
podhuštěnými pneumatikami, protože
může být snížena ovladatelnost. Zastavte
vozidlo a vyhněte se prudkému brzdění
a manévrům. Pokud dojde k proražení
pneumatiky, ihned ji opravte prostřednic-
tvím příslušné sady na opravu pneumatik
a obraťte se na autorizovaného dealera
co nejdříve.
Každá pneumatika včetně pneumatiky
rezervního kola (je-li jím vozidlo vybaveno)
musí být každý měsíc zkontrolována, když je
studená, a musí být nahuštěna na tlak dopo-
ručený výrobcem vozidla a uvedený ve spe-
cifikaci vozidla nebo na štítku s tlaky huštění
pneumatik. (Je-li vaše vozidlo vybaveno
pneumatikami jiné velikosti, než je uvedeno
ve specifikaci vozidla nebo na štítku s tlaky
huštění pneumatik, musíte si zjistit správný
tlak huštění těchto pneumatik.)
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
68
