JEEP CHEROKEE 2019 Drift- och underhållshandbok (in Swedish)

ten, som har tillgång till specialutrustning
avläsa den informationen om de har tillgång
till fordonet eller registreringsenheten.
Barnstolar – säker transport av barn
Alla åkande i fordonet ska alltid sitta fast-
spända inklusive barn och spädbarn. EG-
direktiv 2003/20/EG kräver korrekt använd-
ning av barnstolar i alla länder inom EU.Barn upp till 12 års ålder som är kortare än
1,50 meter bör om möjligt alltid sitta fast-
spända i baksätet, om sådant finns. Enligt
krockstatistiken sitter barn säkrare fast-
spända i baksätet än i framsätet.
VARNING!
• Använd ALDRIG en bakåtvänd barnstol i
ett säte framför vilket en AKTIV KROCK-
KUDDE är monterad, eftersom BARNET
kan SKADAS ALLVARLIGT eller AVLIDA
om krockkudden löser ut.
• Sätt aldrig en bakåtvänd barnstol i fram-
sätet i ett fordon. Använd endast en
bakåtvänd barnstol i baksätet. Om
fordonet inte har ett baksäte bör du inte
transportera en bakåtvänd barnstol i
fordonet.
• En främre krockkudde på passagerar-
sidan som löses ut kan orsaka allvarliga
skador och dödsfall om barnet är 12 år
eller yngre, och detta gäller även barn i
bakåtvänd barnstol.
• Vid en kollision kan ett barn som inte
sitter fastspänt bli som en projektil inne
i fordonet. Kraften som krävs för att hålla
VARNING!
ett spädbarn i knäet kan bli så stor att du
inte orkar hålla barnet, hur stark du än
är. Barnet eller någon annan kan skadas
allvarligt eller omkomma. Barn som åker
i fordonet ska sitta fastspända med för
barnets ålder och storlek lämplig utrust-
ning.
Det finns olika typer och storlekar av barn-
stolar för barn, från nyfödda till barn som
nästan är så stora att de kan använda det
ordinarie säkerhetsbältet. Barn ska åka ba-
kåtvända så länge som möjligt. Det här är den
mest skyddade ställningen för ett barn vid en
krock. Kontrollera alltid i barnstolstillverka-
rens anvisningar att barnstolen är lämplig för
barnet. Läs och följ noggrant alla instruktio-
ner och varningar i barnstolstillverkarens an-
vändarbok och alla etiketter som är fästa på
barnstolen.
Varningsdekal på främre passagerarens
solskydd
119

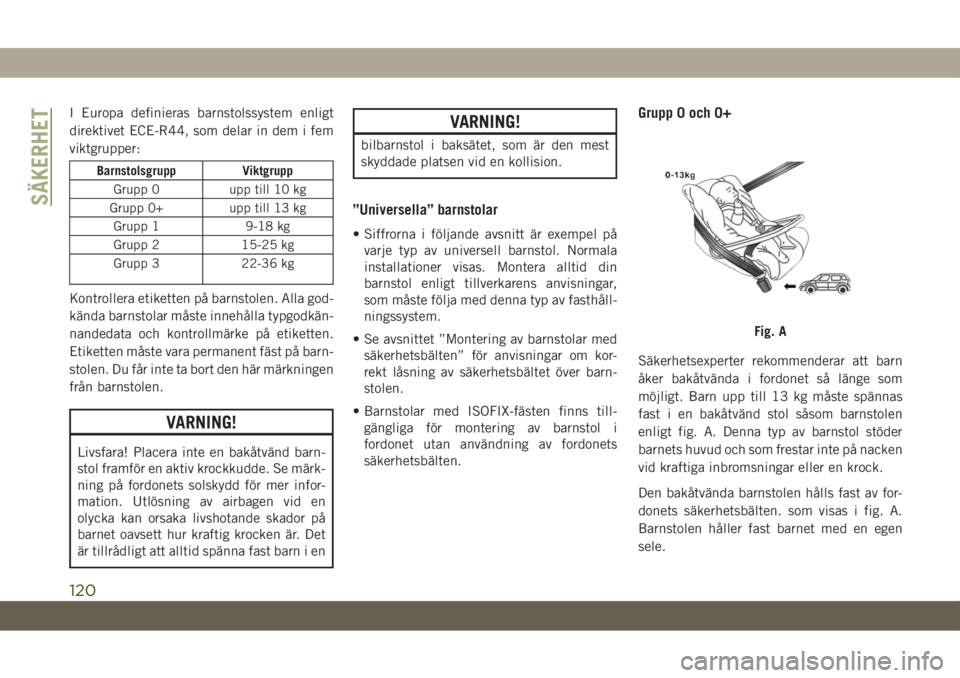

I Europa definieras barnstolssystem enligt
direktivet ECE-R44, som delar in dem i fem
viktgrupper:
Barnstolsgrupp Viktgrupp
Grupp 0 upp till 10 kg
Grupp 0+ upp till 13 kg
Grupp 1 9-18 kg
Grupp 2 15-25 kg
Grupp 3 22-36 kg
Kontrollera etiketten på barnstolen. Alla god-
kända barnstolar måste innehålla typgodkän-
nandedata och kontrollmärke på etiketten.
Etiketten måste vara permanent fäst på barn-
stolen. Du får inte ta bort den här märkningen
från barnstolen.
VARNING!
Livsfara! Placera inte en bakåtvänd barn-
stol framför en aktiv krockkudde. Se märk-
ning på fordonets solskydd för mer infor-
mation. Utlösning av airbagen vid en
olycka kan orsaka livshotande skador på
barnet oavsett hur kraftig krocken är. Det
är tillrådligt att alltid spänna fast barn i en
VARNING!
bilbarnstol i baksätet, som är den mest
skyddade platsen vid en kollision.
”Universella” barnstolar
• Siffrorna i följande avsnitt är exempel på
varje typ av universell barnstol. Normala
installationer visas. Montera alltid din
barnstol enligt tillverkarens anvisningar,
som måste följa med denna typ av fasthåll-
ningssystem.
• Se avsnittet ”Montering av barnstolar med
säkerhetsbälten” för anvisningar om kor-
rekt låsning av säkerhetsbältet över barn-
stolen.
• Barnstolar med ISOFIX-fästen finns till-
gängliga för montering av barnstol i
fordonet utan användning av fordonets
säkerhetsbälten.
Grupp 0 och 0+
Säkerhetsexperter rekommenderar att barn
åker bakåtvända i fordonet så länge som
möjligt. Barn upp till 13 kg måste spännas
fast i en bakåtvänd stol såsom barnstolen
enligt fig. A. Denna typ av barnstol stöder
barnets huvud och som frestar inte på nacken
vid kraftiga inbromsningar eller en krock.
Den bakåtvända barnstolen hålls fast av for-
donets säkerhetsbälten. som visas i fig. A.
Barnstolen håller fast barnet med en egen
sele.
Fig. A
SÄKERHET
120

VARNING!
• Placera aldrig en bakåtvänd barnstol
framför en krockkudde. En främre
krockkudde på passagerarsidan som lö-
ses ut kan orsaka allvarliga skador och
dödsfall om barnet är 12 år eller yngre,
och detta gäller även barn i bakåtvänd
barnstol.
• Sätt aldrig en bakåtvänd barnstol i
framsätet i ett fordon. Använd endast
en bakåtvänd barnstol i baksätet. Om
fordonet inte har ett baksäte bör du inte
transportera en bakåtvänd barnstol i
fordonet.

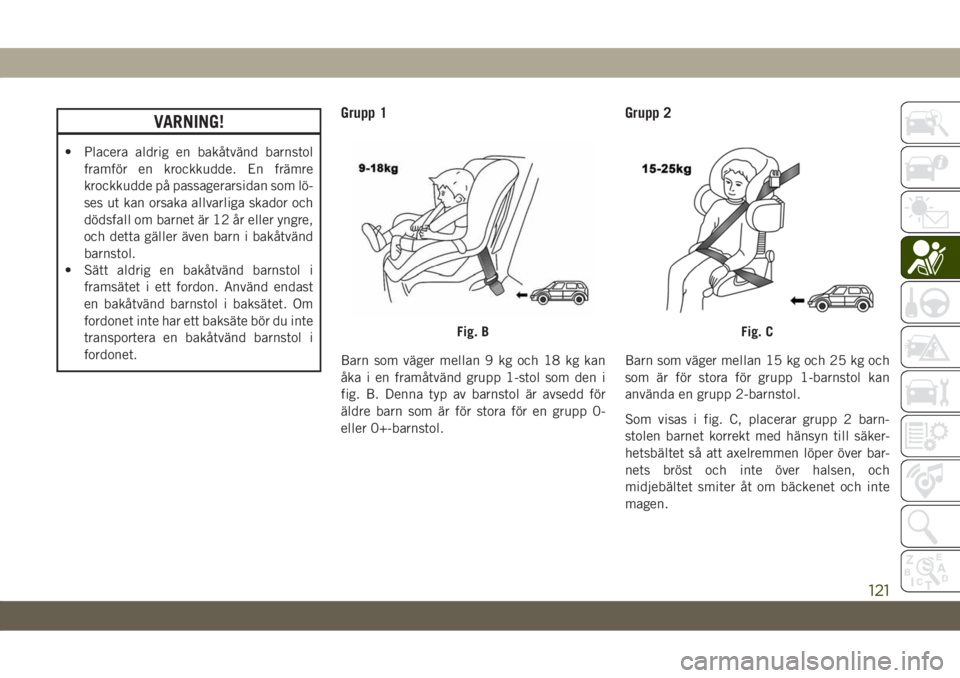

Grupp 1
Barn som väger mellan 9 kg och 18 kg kan
åka i en framåtvänd grupp 1-stol som den i
fig. B. Denna typ av barnstol är avsedd för
äldre barn som är för stora för en grupp 0-
eller 0+-barnstol.
Grupp 2
Barn som väger mellan 15 kg och 25 kg och
som är för stora för grupp 1-barnstol kan
använda en grupp 2-barnstol.
Som visas i fig. C, placerar grupp 2 barn-
stolen barnet korrekt med hänsyn till säker-
hetsbältet så att axelremmen löper över bar-
nets bröst och inte över halsen, och
midjebältet smiter åt om bäckenet och inte
magen.
Fig. BFig. C
121

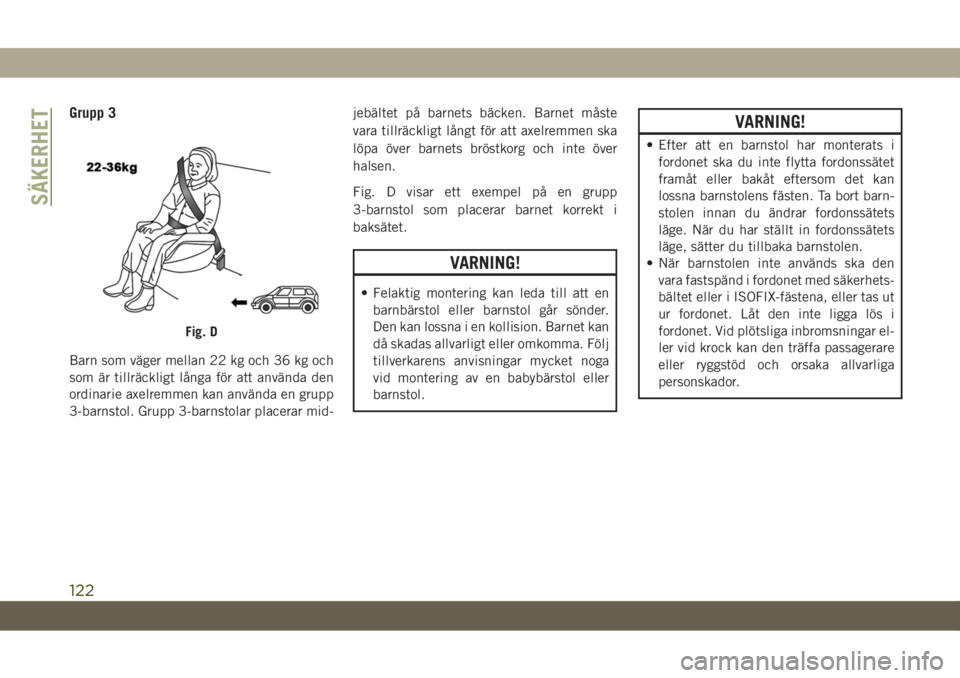

Grupp 3
Barn som väger mellan 22 kg och 36 kg och
som är tillräckligt långa för att använda den
ordinarie axelremmen kan använda en grupp
3-barnstol. Grupp 3-barnstolar placerar mid-jebältet på barnets bäcken. Barnet måste
vara tillräckligt långt för att axelremmen ska
löpa över barnets bröstkorg och inte över
halsen.
Fig. D visar ett exempel på en grupp
3-barnstol som placerar barnet korrekt i
baksätet.
VARNING!
• Felaktig montering kan leda till att en
barnbärstol eller barnstol går sönder.
Den kan lossna i en kollision. Barnet kan
då skadas allvarligt eller omkomma. Följ
tillverkarens anvisningar mycket noga
vid montering av en babybärstol eller
barnstol.
VARNING!
• Efter att en barnstol har monterats i
fordonet ska du inte flytta fordonssätet
framåt eller bakåt eftersom det kan
lossna barnstolens fästen. Ta bort barn-
stolen innan du ändrar fordonssätets
läge. När du har ställt in fordonssätets
läge, sätter du tillbaka barnstolen.
• När barnstolen inte används ska den
vara fastspänd i fordonet med säkerhets-
bältet eller i ISOFIX-fästena, eller tas ut
ur fordonet. Låt den inte ligga lös i
fordonet. Vid plötsliga inbromsningar el-
ler vid krock kan den träffa passagerare
eller ryggstöd och orsaka allvarliga
personskador.
Fig. D
SÄKERHET
122

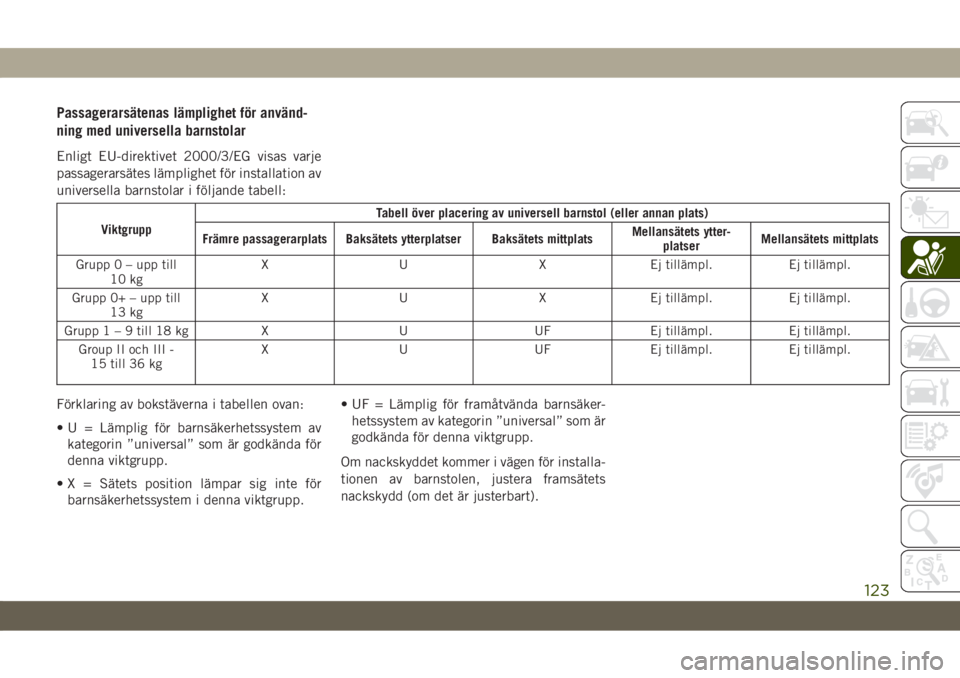

Passagerarsätenas lämplighet för använd-
ning med universella barnstolar
Enligt EU-direktivet 2000/3/EG visas varje
passagerarsätes lämplighet för installation av
universella barnstolar i följande tabell:
ViktgruppTabell över placering av universell barnstol (eller annan plats)
Främre passagerarplats Baksätets ytterplatser Baksätets mittplatsMellansätets ytter-
platserMellansätets mittplats
Grupp 0 – upp till
10 kgX U X Ej tillämpl. Ej tillämpl.
Grupp 0+ – upp till
13 kgX U X Ej tillämpl. Ej tillämpl.
Grupp1–9till 18 kg X U UF Ej tillämpl. Ej tillämpl.
Group II och III -
15 till 36 kgX U UF Ej tillämpl. Ej tillämpl.
Förklaring av bokstäverna i tabellen ovan:
• U = Lämplig för barnsäkerhetssystem av
kategorin ”universal” som är godkända för
denna viktgrupp.
• X = Sätets position lämpar sig inte för
barnsäkerhetssystem i denna viktgrupp.• UF = Lämplig för framåtvända barnsäker-
hetssystem av kategorin ”universal” som är
godkända för denna viktgrupp.
Om nackskyddet kommer i vägen för installa-
tionen av barnstolen, justera framsätets
nackskydd (om det är justerbart).
123

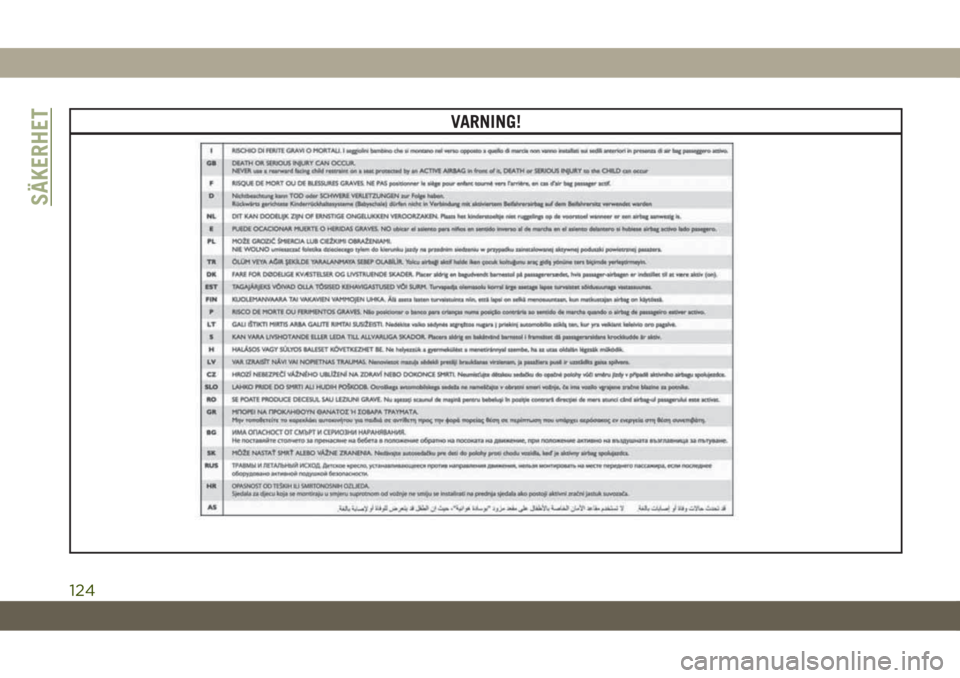

VARNING!
SÄKERHET
124

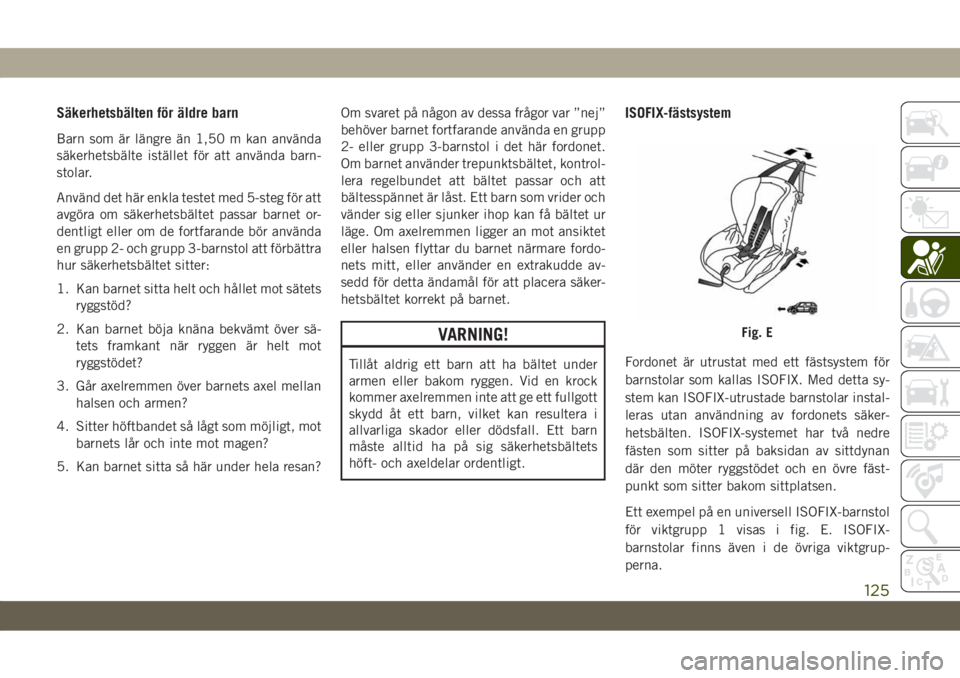

Säkerhetsbälten för äldre barn
Barn som är längre än 1,50 m kan använda
säkerhetsbälte istället för att använda barn-
stolar.
Använd det här enkla testet med 5-steg för att
avgöra om säkerhetsbältet passar barnet or-
dentligt eller om de fortfarande bör använda
en grupp 2- och grupp 3-barnstol att förbättra
hur säkerhetsbältet sitter:
1. Kan barnet sitta helt och hållet mot sätets
ryggstöd?
2. Kan barnet böja knäna bekvämt över sä-
tets framkant när ryggen är helt mot
ryggstödet?
3. Går axelremmen över barnets axel mellan
halsen och armen?
4. Sitter höftbandet så lågt som möjligt, mot
barnets lår och inte mot magen?
5. Kan barnet sitta så här under hela resan?Om svaret på någon av dessa frågor var ”nej”
behöver barnet fortfarande använda en grupp
2- eller grupp 3-barnstol i det här fordonet.
Om barnet använder trepunktsbältet, kontrol-
lera regelbundet att bältet passar och att
bältesspännet är låst. Ett barn som vrider och
vänder sig eller sjunker ihop kan få bältet ur
läge. Om axelremmen ligger an mot ansiktet
eller halsen flyttar du barnet närmare fordo-
nets mitt, eller använder en extrakudde av-
sedd för detta ändamål för att placera säker-
hetsbältet korrekt på barnet.
VARNING!
Tillåt aldrig ett barn att ha bältet under
armen eller bakom ryggen. Vid en krock
kommer axelremmen inte att ge ett fullgott
skydd åt ett barn, vilket kan resultera i
allvarliga skador eller dödsfall. Ett barn
måste alltid ha på sig säkerhetsbältets
höft- och axeldelar ordentligt.
ISOFIX-fästsystem
Fordonet är utrustat med ett fästsystem för
barnstolar som kallas ISOFIX. Med detta sy-
stem kan ISOFIX-utrustade barnstolar instal-
leras utan användning av fordonets säker-
hetsbälten. ISOFIX-systemet har två nedre
fästen som sitter på baksidan av sittdynan
där den möter ryggstödet och en övre fäst-
punkt som sitter bakom sittplatsen.
Ett exempel på en universell ISOFIX-barnstol
för viktgrupp 1 visas i fig. E. ISOFIX-
barnstolar finns även i de övriga viktgrup-
perna.
Fig. E
125

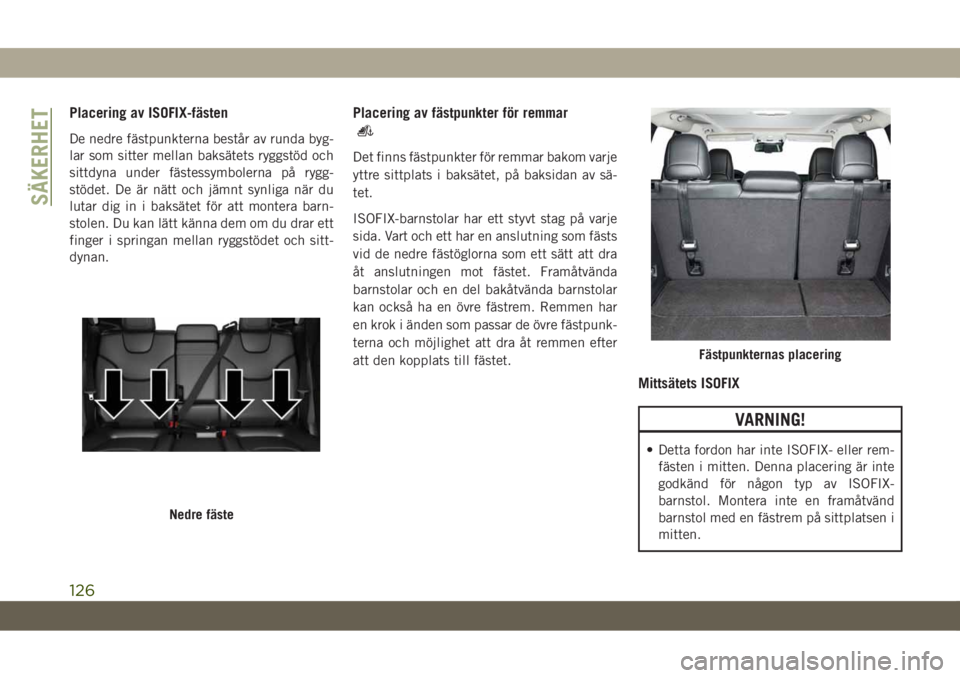

Placering av ISOFIX-fästen
De nedre fästpunkterna består av runda byg-
lar som sitter mellan baksätets ryggstöd och
sittdyna under fästessymbolerna på rygg-
stödet. De är nätt och jämnt synliga när du
lutar dig in i baksätet för att montera barn-
stolen. Du kan lätt känna dem om du drar ett
finger i springan mellan ryggstödet och sitt-
dynan.
Placering av fästpunkter för remmar
Det finns fästpunkter för remmar bakom varje
yttre sittplats i baksätet, på baksidan av sä-
tet.
ISOFIX-barnstolar har ett styvt stag på varje
sida. Vart och ett har en anslutning som fästs
vid de nedre fästöglorna som ett sätt att dra
åt anslutningen mot fästet. Framåtvända
barnstolar och en del bakåtvända barnstolar
kan också ha en övre fästrem. Remmen har
en krok i änden som passar de övre fästpunk-
terna och möjlighet att dra åt remmen efter
att den kopplats till fästet.
Mittsätets ISOFIX
VARNING!
• Detta fordon har inte ISOFIX- eller rem-
fästen i mitten. Denna placering är inte
godkänd för någon typ av ISOFIX-
barnstol. Montera inte en framåtvänd
barnstol med en fästrem på sittplatsen i
mitten.
Nedre fäste
Fästpunkternas placering
SÄKERHET
126

VARNING!
• Använd säkerhetsbältet vid montering
av barnstol på den mittre platsen.
• Använd aldrig samma nedre fäste för
mer än en barnstol. Se ”Installera en
ISOFIX-barnstol” för monteringsanvis-
ningar.

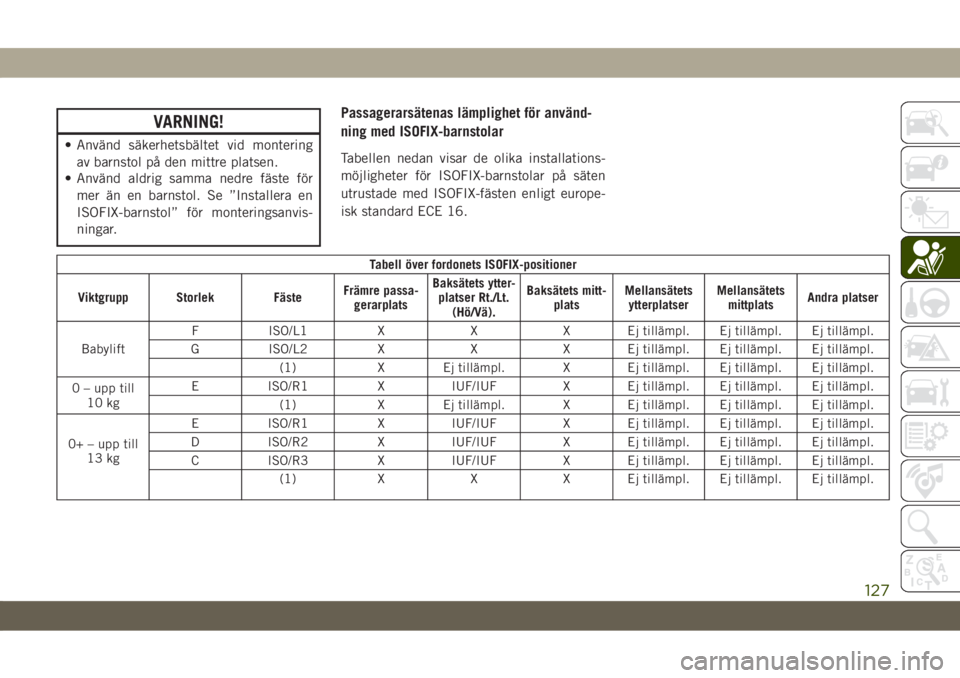

Passagerarsätenas lämplighet för använd-
ning med ISOFIX-barnstolar
Tabellen nedan visar de olika installations-
möjligheter för ISOFIX-barnstolar på säten
utrustade med ISOFIX-fästen enligt europe-
isk standard ECE 16.

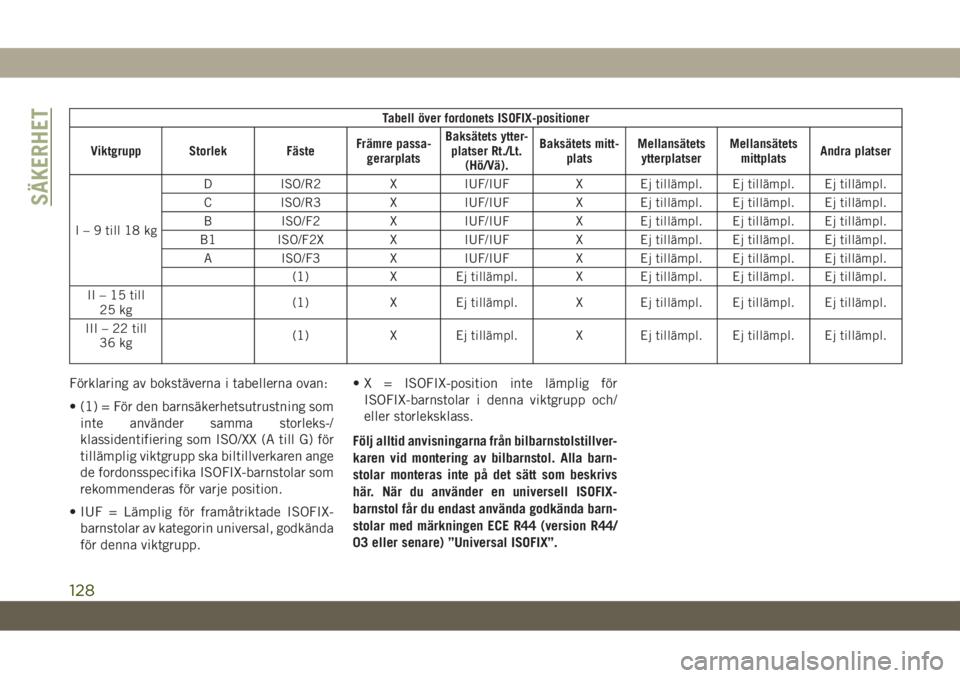

Tabell över fordonets ISOFIX-positioner
Viktgrupp Storlek FästeFrämre passa-
gerarplatsBaksätets ytter-
platser Rt./Lt.
(Hö/Vä).Baksätets mitt-
platsMellansätets
ytterplatserMellansätets
mittplatsAndra platser
BabyliftF ISO/L1 X X X Ej tillämpl. Ej tillämpl. Ej tillämpl.
G ISO/L2 X X X Ej tillämpl. Ej tillämpl. Ej tillämpl.
(1) X Ej tillämpl. X Ej tillämpl. Ej tillämpl. Ej tillämpl.
0 – upp till
10 kgE ISO/R1 X IUF/IUF X Ej tillämpl. Ej tillämpl. Ej tillämpl.
(1) X Ej tillämpl. X Ej tillämpl. Ej tillämpl. Ej tillämpl.
0+ – upp till
13 kgE ISO/R1 X IUF/IUF X Ej tillämpl. Ej tillämpl. Ej tillämpl.
D ISO/R2 X IUF/IUF X Ej tillämpl. Ej tillämpl. Ej tillämpl.
C ISO/R3 X IUF/IUF X Ej tillämpl. Ej tillämpl. Ej tillämpl.
(1) X X X Ej tillämpl. Ej tillämpl. Ej tillämpl.
127

Tabell över fordonets ISOFIX-positioner
Viktgrupp Storlek FästeFrämre passa-
gerarplatsBaksätets ytter-
platser Rt./Lt.
(Hö/Vä).Baksätets mitt-
platsMellansätets
ytterplatserMellansätets
mittplatsAndra platser
I – 9 till 18 kgD ISO/R2 X IUF/IUF X Ej tillämpl. Ej tillämpl. Ej tillämpl.
C ISO/R3 X IUF/IUF X Ej tillämpl. Ej tillämpl. Ej tillämpl.
B ISO/F2 X IUF/IUF X Ej tillämpl. Ej tillämpl. Ej tillämpl.
B1 ISO/F2X X IUF/IUF X Ej tillämpl. Ej tillämpl. Ej tillämpl.
A ISO/F3 X IUF/IUF X Ej tillämpl. Ej tillämpl. Ej tillämpl.
(1) X Ej tillämpl. X Ej tillämpl. Ej tillämpl. Ej tillämpl.
II – 15 till
25 kg(1) X Ej tillämpl. X Ej tillämpl. Ej tillämpl. Ej tillämpl.
III – 22 till
36 kg(1) X Ej tillämpl. X Ej tillämpl. Ej tillämpl. Ej tillämpl.
Förklaring av bokstäverna i tabellerna ovan:
• (1) = För den barnsäkerhetsutrustning som
inte använder samma storleks-/
klassidentifiering som ISO/XX (A till G) för
tillämplig viktgrupp ska biltillverkaren ange
de fordonsspecifika ISOFIX-barnstolar som
rekommenderas för varje position.
• IUF = Lämplig för framåtriktade ISOFIX-
barnstolar av kategorin universal, godkända
för denna viktgrupp.• X = ISOFIX-position inte lämplig för
ISOFIX-barnstolar i denna viktgrupp och/
eller storleksklass.
Följ alltid anvisningarna från bilbarnstolstillver-
karen vid montering av bilbarnstol. Alla barn-
stolar monteras inte på det sätt som beskrivs
här. När du använder en universell ISOFIX-
barnstol får du endast använda godkända barn-
stolar med märkningen ECE R44 (version R44/
03 eller senare) ”Universal ISOFIX”.
SÄKERHET
128
