JEEP CHEROKEE 2019 Instrukcja obsługi (in Polish)
Manufacturer: JEEP, Model Year: 2019, Model line: CHEROKEE, Model: JEEP CHEROKEE 2019Pages: 392, PDF Size: 11.5 MB
Page 51 of 392

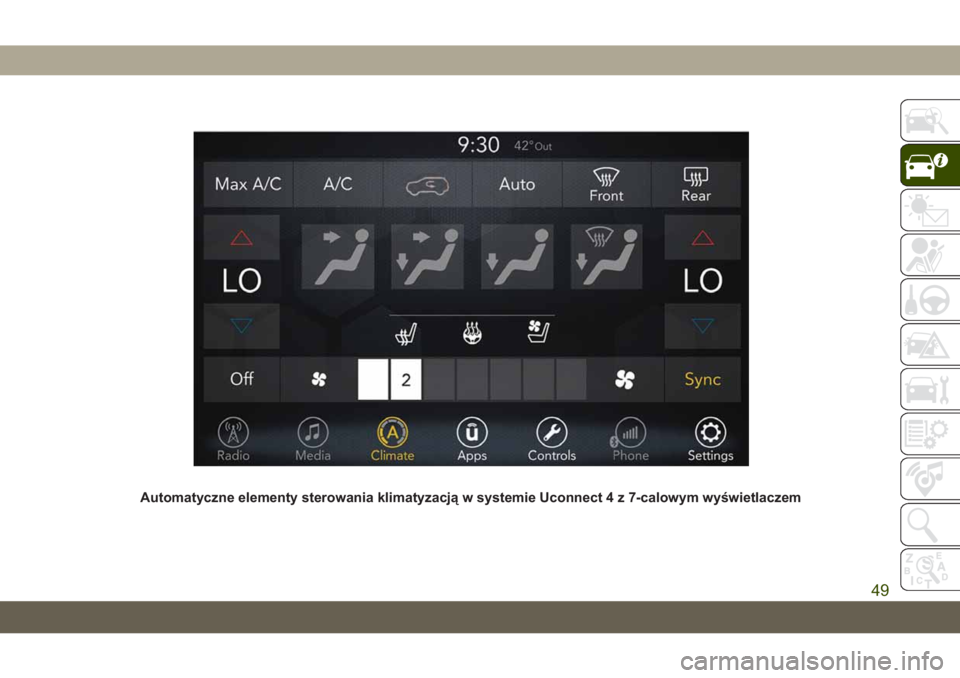

Automatyczne elementy sterowania klimatyzacją w systemie Uconnect 4 z 7-calowym wyświetlaczem
49
Page 52 of 392

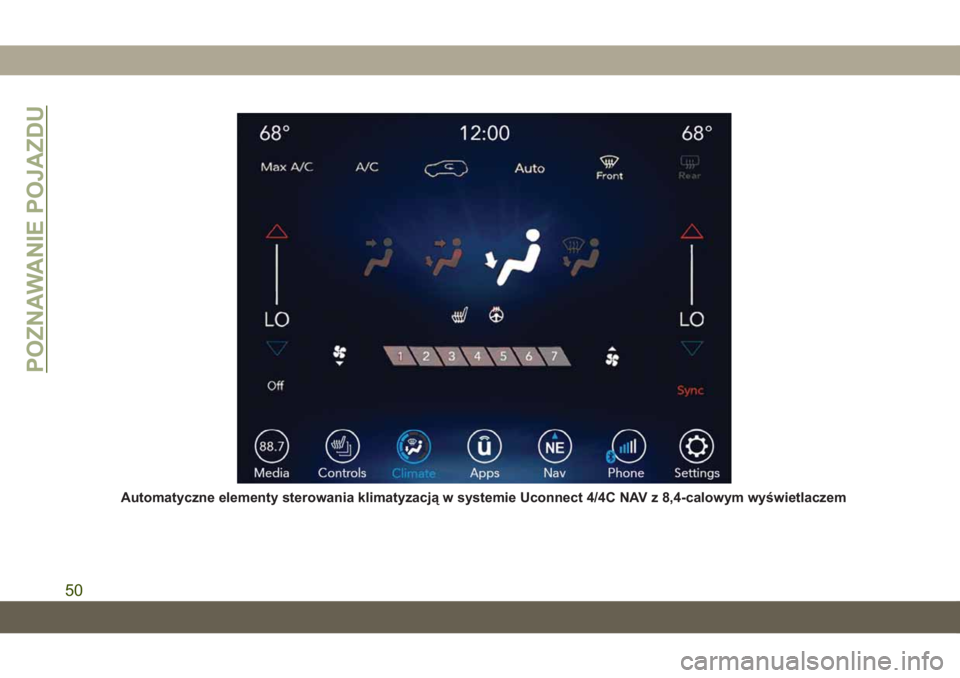

Automatyczne elementy sterowania klimatyzacją w systemie Uconnect 4/4C NAV z 8,4-calowym wyświetlaczem
POZNAWANIE POJAZDU
50
Page 53 of 392

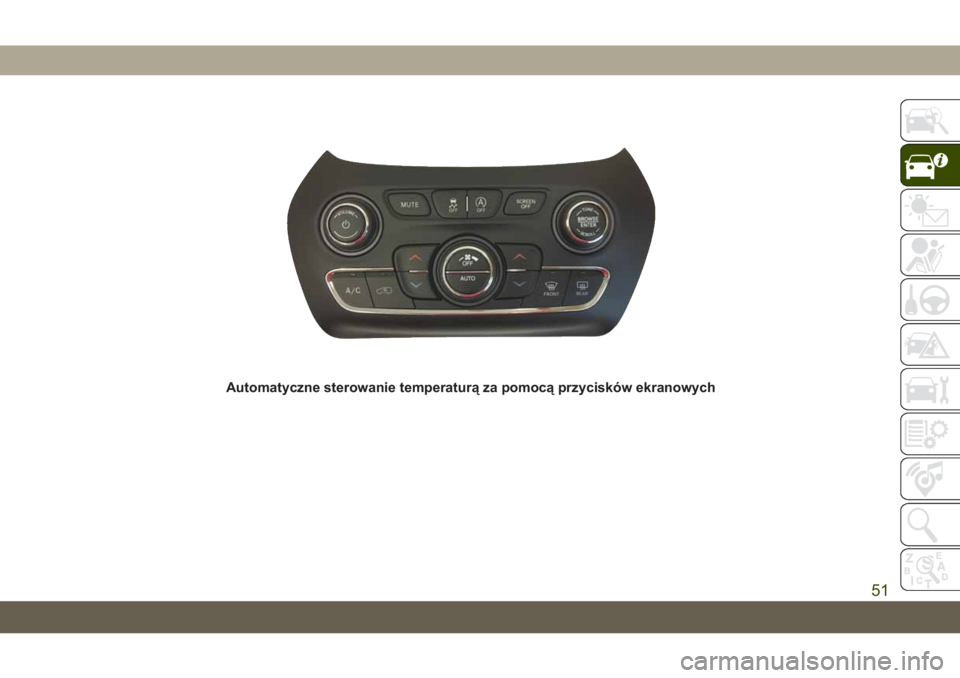

Automatyczne sterowanie temperaturą za pomocą przycisków ekranowych
51
Page 54 of 392

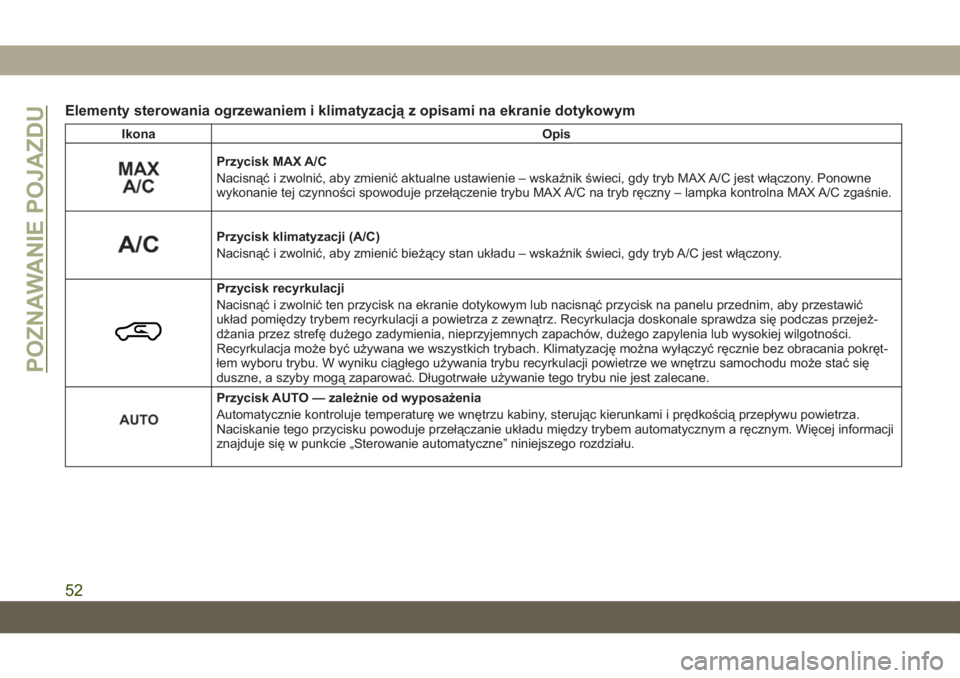

Elementy sterowania ogrzewaniem i klimatyzacją z opisami na ekranie dotykowym
IkonaOpis
Przycisk MAX A/C
Nacisnąć i zwolnić, aby zmienić aktualne ustawienie – wskaźnik świeci, gdy tryb MAX A/C jest włączony. Ponowne
wykonanie tej czynności spowoduje przełączenie trybu MAX A/C na tryb ręczny – lampka kontrolna MAX A/C zgaśnie.
Przycisk klimatyzacji (A/C)
Nacisnąć i zwolnić, aby zmienić bieżący stan układu – wskaźnik świeci, gdy tryb A/C jest włączony.
Przycisk recyrkulacji
Nacisnąć i zwolnić ten przycisk na ekranie dotykowym lub nacisnąć przycisk na panelu przednim, aby przestawić
układ pomiędzy trybem recyrkulacji a powietrza z zewnątrz. Recyrkulacja doskonale sprawdza się podczas przejeż-
dżania przez strefę dużego zadymienia, nieprzyjemnych zapachów, dużego zapylenia lub wysokiej wilgotności.
Recyrkulacja może być używana we wszystkich trybach. Klimatyzację można wyłączyć ręcznie bez obracania pokręt-
łem wyboru trybu. W wyniku ciągłego używania trybu recyrkulacji powietrze we wnętrzu samochodu może stać się
duszne, a szyby mogą zaparować. Długotrwałe używanie tego trybu nie jest zalecane.
Przycisk AUTO — zależnie od wyposażenia
Automatycznie kontroluje temperaturę we wnętrzu kabiny, sterując kierunkami i prędkością przepływu powietrza.
Naciskanie tego przycisku powoduje przełączanie układu między trybem automatycznym a ręcznym. Więcej informacji
znajduje się w punkcie „Sterowanie automatyczne” niniejszego rozdziału.
POZNAWANIE POJAZDU
52
Page 55 of 392
IkonaOpis
FRONT
Przycisk ogrzewania przedniej szyby
Nacisnąć i puścić przycisk na ekranie dotykowym lub nacisnąć i puścić przycisk na panelu przednim, aby zmienić
ustawienie przepływu powietrza na tryb ogrzewania szyb. Kontrolka świeci, gdy funkcja jest włączona. Powietrze jest
nawiewane przez kratki ogrzewania szyby przedniej i szyb bocznych. Po wybraniu trybu ogrzewania szyb może wzros-
nąć poziom dmuchawy. Aby uzyskać najlepszą skuteczność podczas usuwania zaparowania lub oblodzenia szyb,
trybu ogrzewania szyb należy używać wraz z ustawieniem maksymalnej temperatury. Po wyłączeniu trybu ogrzewania
przedniej szyby układ klimatyzacji powraca do poprzedniego ustawienia.
REAR
Przycisk ogrzewania tylnej szyby
Nacisnąć i puścić przycisk na ekranie dotykowym lub nacisnąć i puścić przycisk na panelu przednim, aby włączyć
ogrzewanie tylnej szyby oraz podgrzewanie lusterek zewnętrznych (zależnie od wyposażenia). Kontrolka świeci, gdy
ogrzewanie tylnej szyby jest włączone. Ogrzewanie tylnej szyby wyłącza się automatycznie po około dziesięciu minu-
tach.
System Uconnect 3
System Uconnect 4/4C/4C NAV
Przyciski podwyższania temperatury obszaru kierowcy i pasażera
Umożliwiają kierowcy i pasażerowi niezależną regulację temperatury. Aby zwiększyć temperaturę, należy nacisnąć
czerwony przycisk na panelu przednim lub ekranie dotykowym lub nacisnąć i przesunąć przycisk paska temperatury
na ekranie dotykowym i przeciągnąć go w kierunku czerwonego ekranowego przycisku strzałki. Aby zwiększyć
temperaturę, należy nacisnąć niebieski przycisk na panelu przednim lub ekranie dotykowym lub nacisnąć i przesunąć
przycisk paska temperatury na ekranie dotykowym i przeciągnąć go w kierunku niebieskiego ekranowego przycisku
strzałki.
UWAGA:
Liczby na wyświetlaczu temperatury będą wyświetlane tylko, jeśli system jest wyposażony w automatyczny układ
ogrzewania i klimatyzacji.
53
Page 56 of 392

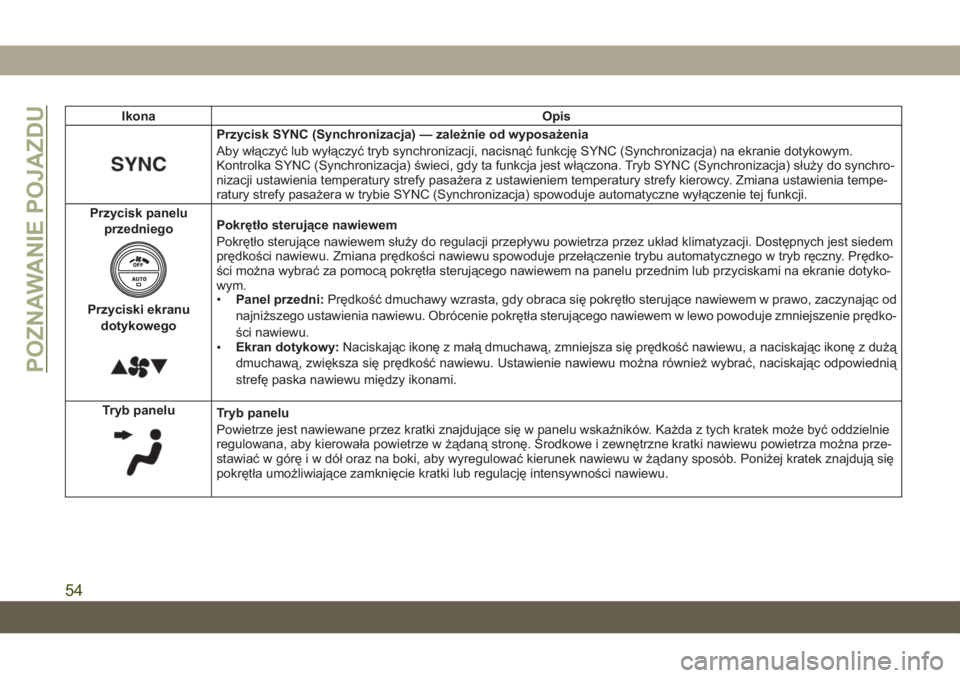

IkonaOpis
Przycisk SYNC (Synchronizacja) — zależnie od wyposażenia
Aby włączyć lub wyłączyć tryb synchronizacji, nacisnąć funkcję SYNC (Synchronizacja) na ekranie dotykowym.
Kontrolka SYNC (Synchronizacja) świeci, gdy ta funkcja jest włączona. Tryb SYNC (Synchronizacja) służy do synchro-
nizacji ustawienia temperatury strefy pasażera z ustawieniem temperatury strefy kierowcy. Zmiana ustawienia tempe-
ratury strefy pasażera w trybie SYNC (Synchronizacja) spowoduje automatyczne wyłączenie tej funkcji.
Przycisk panelu przedniego
Przyciski ekranudotykowego
Pokrętło sterujące nawiewem
Pokrętło sterujące nawiewem służy do regulacji przepływu powietrza przez układ klimatyzacji. Dostępnych jest siedem
prędkości nawiewu. Zmiana prędkości nawiewu spowoduje przełączenie trybu automatycznego w tryb ręczny. Prędko-
ści można wybrać za pomocą pokrętła sterującego nawiewem na panelu przednim lub przyciskami na ekranie dotyko-
wym.
• Panel przedni: Prędkość dmuchawy wzrasta, gdy obraca się pokrętło sterujące nawiewem w prawo, zaczynając od
najniższego ustawienia nawiewu. Obrócenie pokrętła sterującego nawiewem w lewo powoduje zmniejszenie prędko-
ści nawiewu.
• Ekran dotykowy:
Naciskając ikonę z małą dmuchawą, zmniejsza się prędkość nawiewu, a naciskając ikonę z dużą
dmuchawą, zwiększa się prędkość nawiewu. Ustawienie nawiewu można również wybrać, naciskając odpowiednią
strefę paska nawiewu między ikonami.
Tryb panelu
Tryb panelu
Powietrze jest nawiewane przez kratki znajdujące się w panelu wskaźników. Każda z tych kratek może być oddzielnie
regulowana, aby kierowała powietrze w żądaną stronę. Środkowe i zewnętrzne kratki nawiewu powietrza można prze-
stawiać w górę i w dół oraz na boki, aby wyregulować kierunek nawiewu w żądany sposób. Poniżej kratek znajdują się
pokrętła umożliwiające zamknięcie kratki lub regulację intensywności nawiewu.
POZNAWANIE POJAZDU
54
Page 57 of 392

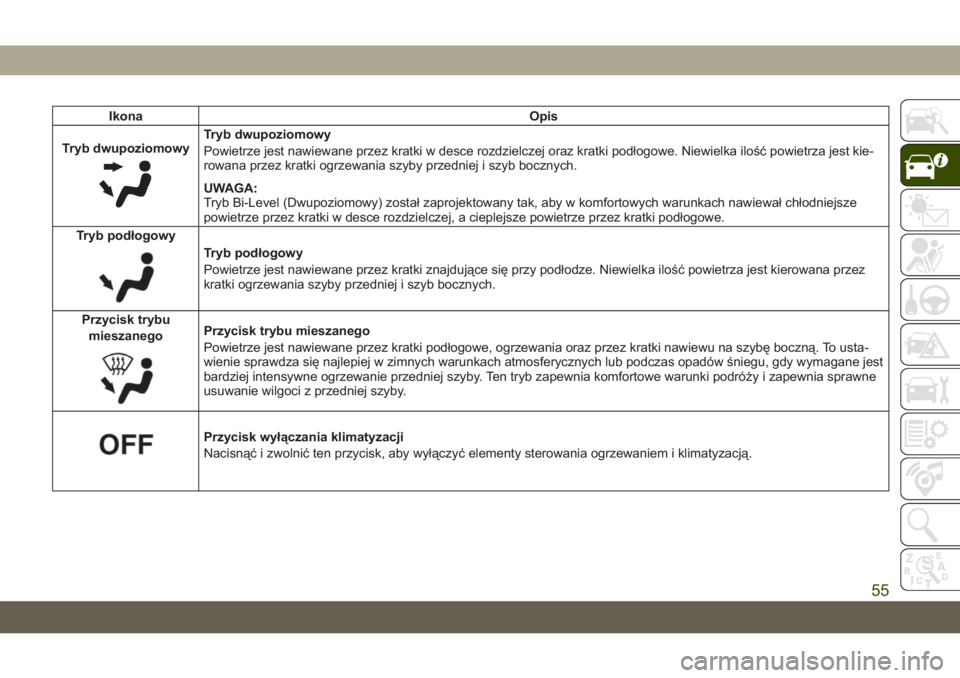

IkonaOpis
Tryb dwupoziomowy
Tryb dwupoziomowy
Powietrze jest nawiewane przez kratki w desce rozdzielczej oraz kratki podłogowe. Niewielka ilość powietrza jest kie-
rowana przez kratki ogrzewania szyby przedniej i szyb bocznych.
UWAGA:
Tryb Bi-Level (Dwupoziomowy) został zaprojektowany tak, aby w komfortowych warunkach nawiewał chłodniejsze
powietrze przez kratki w desce rozdzielczej, a cieplejsze powietrze przez kratki podłogowe.
Tryb podłogowy
Tryb podłogowy
Powietrze jest nawiewane przez kratki znajdujące się przy podłodze. Niewielka ilość powietrza jest kierowana przez
kratki ogrzewania szyby przedniej i szyb bocznych.
Przycisk trybu mieszanego
Przycisk trybu mieszanego
Powietrze jest nawiewane przez kratki podłogowe, ogrzewania oraz przez kratki nawiewu na szybę boczną. To usta-
wienie sprawdza się najlepiej w zimnych warunkach atmosferycznych lub podczas opadów śniegu, gdy wymagane jest
bardziej intensywne ogrzewanie przedniej szyby. Ten tryb zapewnia komfortowe warunki podróży i zapewnia sprawne
usuwanie wilgoci z przedniej szyby.
Przycisk wyłączania klimatyzacji
Nacisnąć i zwolnić ten przycisk, aby wyłączyć elementy sterowania ogrzewaniem i klimatyzacją.
55
Page 58 of 392
Funkcje elementów sterowania
ogrzewaniem i klimatyzacją
A/C (Klimatyzacja)
Przycisk A/C (Klimatyzacja) pozwala ręcznie
włączać i wyłączać układ klimatyzacji. Gdy
układ klimatyzacji jest włączony, schłodzone
i osuszone powietrze napływa przez kratki
nawiewu do kabiny. Aby zmniejszyć zużycie
paliwa, nacisnąć przycisk A/C (Klimatyzacja)
w celu wyłączenia klimatyzacji i ręcznie wy-
brać prędkość nawiewu i tryb przepływu po-
wietrza. Należy wybrać wyłącznie tryb deski
rozdzielczej, tryb dwupoziomowy lub tryb
podłogowy.
UWAGA:
• W przypadku zaparowania przedniej szybylub szyb bocznych wybrać tryb ogrzewania
szyb i w razie potrzeby zwiększyć prędkość
nawiewu.
• Jeśli wydajność układu klimatyzacji wydaje się być za niska, sprawdzić, czy na przed-
niej części skraplacza klimatyzacji (znajdu-
jącego się przed chłodnicą silnika) nie
nagromadziły się zanieczyszczenia lub martwe owady. Skraplacz można oczyścić,
przepłukując go strumieniem wody pod ni-
skim ciśnieniem kierowanym od przodu
chłodnicy silnika.
MAKSYMALNE CHŁODZENIE
Ustawienie MAX A/C powoduje uruchomie-
nie maksymalnej intensywności chłodzenia.
Nacisnąć i puścić, aby przełączyć pomiędzy
trybem MAX A/C a poprzednimi ustawie-
niami. Przycisk podświetla się, gdy tryb MAX
A/C jest włączony.
W trybie MAX A/C poziom nawiewu i tryb
przepływu powietrza można ustawić zgod-
nie z własnymi wymaganiami. Włączenie in-
nych ustawie\b spowoduje przełączenie
trybu MAX A/C do wybranego ustawienia
i wyjście z trybu MAX A/C.
Recyrkulacja
w przypadku zimnych warunków atmosfe-
rycznych korzystanie z trybu recyrkulacji
może prowadzić do silnego zaparowywania
szyb. Funkcja recyrkulacji powietrza może
być niedostępna (przycisk na ekranie doty- kowym ma kolor szary), jeśli występują wa-
runki mogące powodować zaparowanie we-
wnętrznej powierzchni szyby przedniej.
Automatyczne sterowanie
temperaturą (ATC) — zależnie od
wyposażenia
Sterowanie automatyczne
1. Nacisnąć przycisk AUTO na panelu
przednim lub przycisk AUTO na ekranie
dotykowym panelu automatycznego ste-
rowania temperaturą (ATC).
2. Następnie ustawić temperaturę, jaka ma być utrzymywana przez układ, korzysta-
jąc z przycisków regulacji temperatury
w strefie kierowcy i pasażera. Po wy-
świetleniu żądanej temperatury układ
osiągnie i będzie automatycznie utrzymy-
wał wyznaczony poziom komfortu.
3. Po ustawieniu układu na osobisty poziom komfortu nie ma konieczności dalszej
zmiany ustawie\b. Największą wydajność
będzie się uzyskiwać, pozostawiając
układ w trybie pracy automatycznej.
POZNAWANIE POJAZDU
56
Page 59 of 392

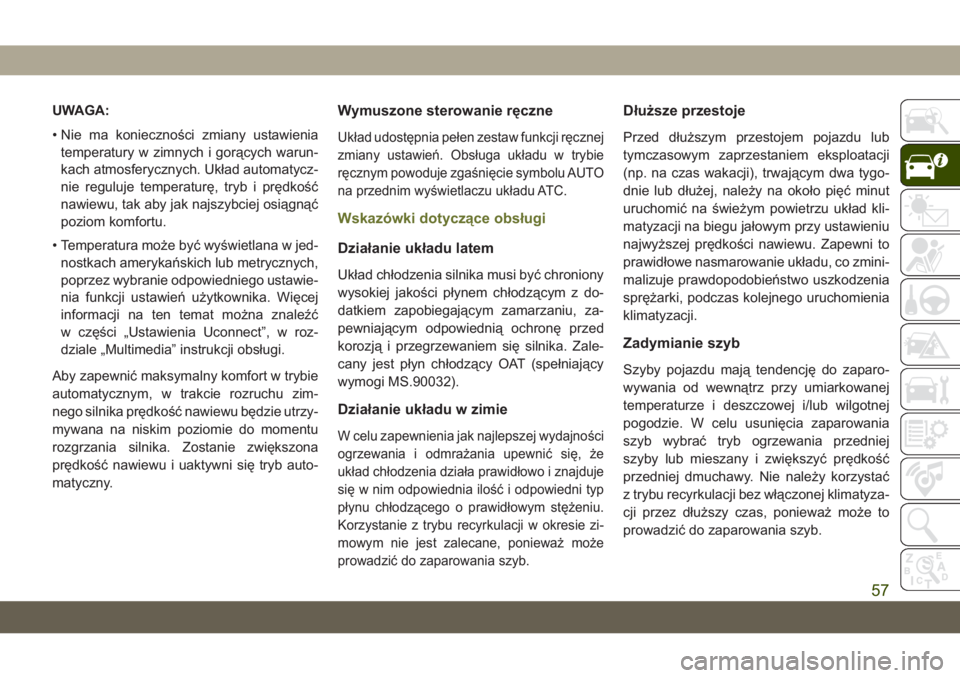

UWAGA:
• Nie ma konieczności zmiany ustawieniatemperatury w zimnych i gorących warun-
kach atmosferycznych. Układ automatycz-
nie reguluje temperaturę, tryb i prędkość
nawiewu, tak aby jak najszybciej osiągnąć
poziom komfortu.
• Temperatura może być wyświetlana w jed- nostkach ameryka\bskich lub metrycznych,
poprzez wybranie odpowiedniego ustawie-
nia funkcji ustawie\b użytkownika. Więcej
informacji na ten temat można znaleźć
w części „Ustawienia Uconnect”, w roz-
dziale „Multimedia” instrukcji obsługi.
Aby zapewnić maksymalny komfort w trybie
automatycznym, w trakcie rozruchu zim-
nego silnika prędkość nawiewu będzie utrzy-
mywana na niskim poziomie do momentu
rozgrzania silnika. Zostanie zwiększona
prędkość nawiewu i uaktywni się tryb auto-
matyczny.Wymuszone sterowanie ręczne
Układ udostępnia pełen zestaw funkcji ręcznej
zmiany ustawie\b. Obsługa układu w trybie
ręcznym powoduje zgaśnięcie symbolu AUTO
na przednim wyświetlaczu układu ATC.
Wskazówki dotyczące obsługi
Działanie układu latem
Układ chłodzenia silnika musi być chroniony
wysokiej jakości płynem chłodzącym z do-
datkiem zapobiegającym zamarzaniu, za-
pewniającym odpowiednią ochronę przed
korozją i przegrzewaniem się silnika. Zale-
cany jest płyn chłodzący OAT (spełniający
wymogi MS.90032).
Działanie układu w zimie
W celu zapewnienia jak najlepszej wydajności
ogrzewania i odmrażania upewnić się, że
układ chłodzenia działa prawidłowo i znajduje
się w nim odpowiednia ilość i odpowiedni typ
płynu chłodzącego o prawidłowym stężeniu.
Korzystanie z trybu recyrkulacji w okresie zi-
mowym nie jest zalecane, ponieważ może
prowadzić do zaparowania szyb.
Dłuższe przestoje
Przed dłuższym przestojem pojazdu lub
tymczasowym zaprzestaniem eksploatacji
(np. na czas wakacji), trwającym dwa tygo-
dnie lub dłużej, należy na około pięć minut
uruchomić na świeżym powietrzu układ kli-
matyzacji na biegu jałowym przy ustawieniu
najwyższej prędkości nawiewu. Zapewni to
prawidłowe nasmarowanie układu, co zmini-
malizuje prawdopodobie\bstwo uszkodzenia
sprężarki, podczas kolejnego uruchomienia
klimatyzacji.
Zadymianie szyb
Szyby pojazdu mają tendencję do zaparo-
wywania od wewnątrz przy umiarkowanej
temperaturze i deszczowej i/lub wilgotnej
pogodzie. W celu usunięcia zaparowania
szyb wybrać tryb ogrzewania przedniej
szyby lub mieszany i zwiększyć prędkość
przedniej dmuchawy. Nie należy korzystać
z trybu recyrkulacji bez włączonej klimatyza-
cji przez dłuższy czas, ponieważ może to
prowadzić do zaparowania szyb.
57
Page 60 of 392

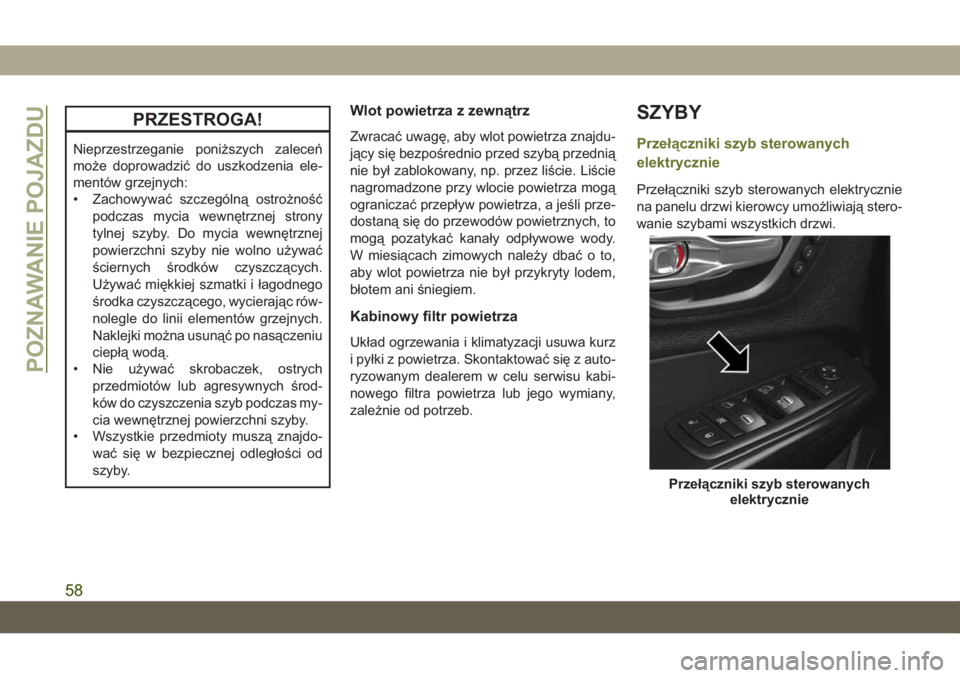

PRZESTROGA!
Nieprzestrzeganie poniższych zalece\b
może doprowadzić do uszkodzenia ele-
mentów grzejnych:
• Zachowywać szczególną ostrożnośćpodczas mycia wewnętrznej strony
tylnej szyby. Do mycia wewnętrznej
powierzchni szyby nie wolno używać
ściernych środków czyszczących.
Używać miękkiej szmatki i łagodnego
środka czyszczącego, wycierając rów-
nolegle do linii elementów grzejnych.
Naklejki można usunąć po nasączeniu
ciepłą wodą.
• Nie używać skrobaczek, ostrych
przedmiotów lub agresywnych środ-
ków do czyszczenia szyb podczas my-
cia wewnętrznej powierzchni szyby.
• Wszystkie przedmioty muszą znajdo-
wać się w bezpiecznej odległości od
szyby.
Wlot powietrza z zewnątrz
Zwracać uwagę, aby wlot powietrza znajdu-
jący się bezpośrednio przed szybą przednią
nie był zablokowany, np. przez liście. Liście
nagromadzone przy wlocie powietrza mogą
ograniczać przepływ powietrza, a jeśli prze-
dostaną się do przewodów powietrznych, to
mogą pozatykać kanały odpływowe wody.
W miesiącach zimowych należy dbać o to,
aby wlot powietrza nie był przykryty lodem,
błotem ani śniegiem.
Kabinowy filtr powietrza
Układ ogrzewania i klimatyzacji usuwa kurz
i pyłki z powietrza. Skontaktować się z auto-
ryzowanym dealerem w celu serwisu kabi-
nowego filtra powietrza lub jego wymiany,
zależnie od potrzeb.
SZYBY
Przełączniki szyb sterowanych
elektrycznie
Przełączniki szyb sterowanych elektrycznie
na panelu drzwi kierowcy umożliwiają stero-
wanie szybami wszystkich drzwi.
Przełączniki szyb sterowanych elektrycznie
POZNAWANIE POJAZDU
58
