129 (ПРОДОЛЖЕНИЕ)

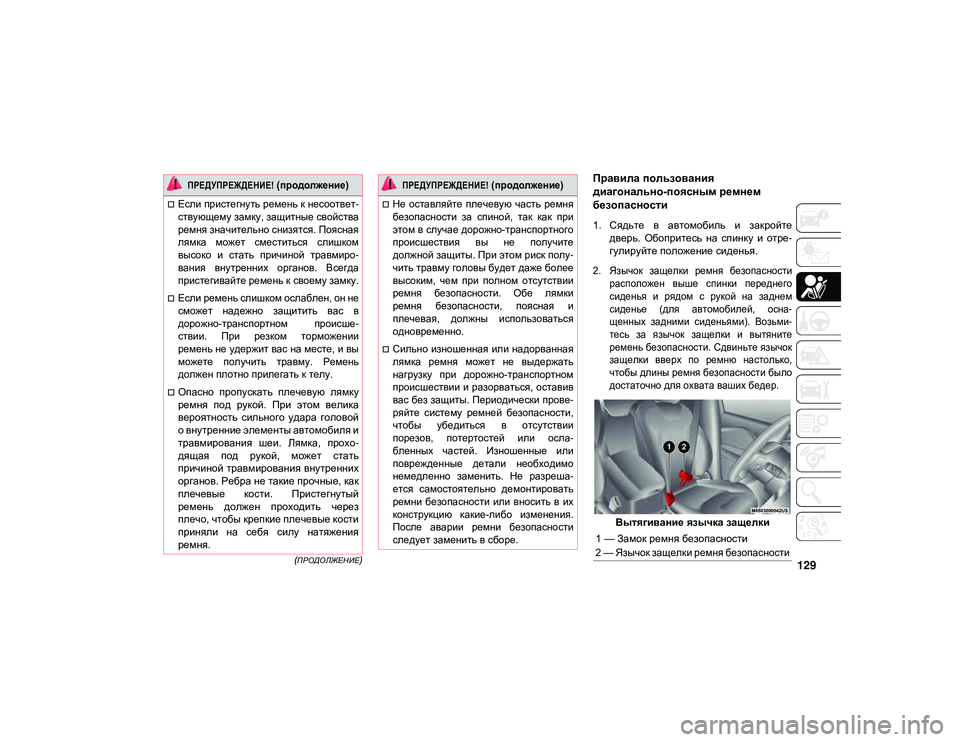

Правила пользования
диагонально-поясным ремнем
безопасности
1. Сядьте в автомобиль и закройтедверь. Обопритесь на спинку и отре -
гулируйте положение сиденья.

2. Язычок защелки ремня безопасности расположен выше спинки переднего
сиденья и рядом с рукой на заднем
сиденье (для автомобилей, осна -
щенных задними сиденьями). Возьми -
тесь за язычок защелки и вытяните
ремень безопасности. Сдвиньте язычок
защелки вверх по ремню настолько,
чтобы длины ремня безопасности было
достаточно для охвата ваших бедер.

Вытягивание язычка защелки

Если пристегнуть ремень к несоответ -
ствующему замку, защитные свойства
ремня значительно снизятся. Поясная
лямка может сместиться слишком
высоко и стать причиной травмиро -
вания внутренних органов. Всегда
пристегивайте ремень к своему замку.
Если ремень слишком ослаблен, он не
сможет надежно защитить вас в
дорожно-транспортном происше -
ствии. При резком торможении
ремень не удержит вас на месте, и вы
можете получить травму. Ремень
должен плотно прилегать к телу.

Опасно пропускать плечевую лямку
ремня под рукой. При этом велика
вероятность сильного удара головой
о внутренние элементы автомобиля и
травмирования шеи. Лямка, прохо -
дящая под рукой, может стать
причиной травмирования внутренних
органов. Ребра не такие прочные, как
плечевые кости. Пристегнутый
ремень должен проходить через
плечо, чтобы крепкие плечевые кости
приняли на себя силу натяжения
ремня.

ПРЕДУПРЕЖДЕНИЕ!
(продолжение)

Не оставляйте плечевую часть ремня
безопасности за спиной, так как при
этом в случае дорожно-транспортного
происшествия вы не получите
должной защиты. При этом риск полу -
чить травму головы будет даже более
высоким, чем при полном отсутствии
ремня безопасности. Обе лямки
ремня безопасности, поясная и
плечевая, должны использоваться
одновременно.
Сильно изношенная или надорванная
лямка ремня может не выдержать
нагрузку при дорожно-транспортном
происшествии и разорваться, оставив
вас без защиты. Периодически прове -
ряйте систему ремней безопасности,
чтобы убедиться в отсутствии
порезов, потертостей или осла -
бленных частей. Изношенные или
поврежденные детали необходимо
немедленно заменить. Не разреша -
ется самостоятельно демонтировать
ремни безопасности или вносить в их
конструкцию какие-либо изменения.
После аварии ремни безопасности
следует заменить в сборе.

ПРЕДУПРЕЖДЕНИЕ!
(продолжение)

1 — Замок ремня безопасности

2 — Язычок защелки ремня безопасности

2020_JEEP_CHEROKEE_UG_RU.book Page 129

БЕЗОПАСНОСТЬ

130

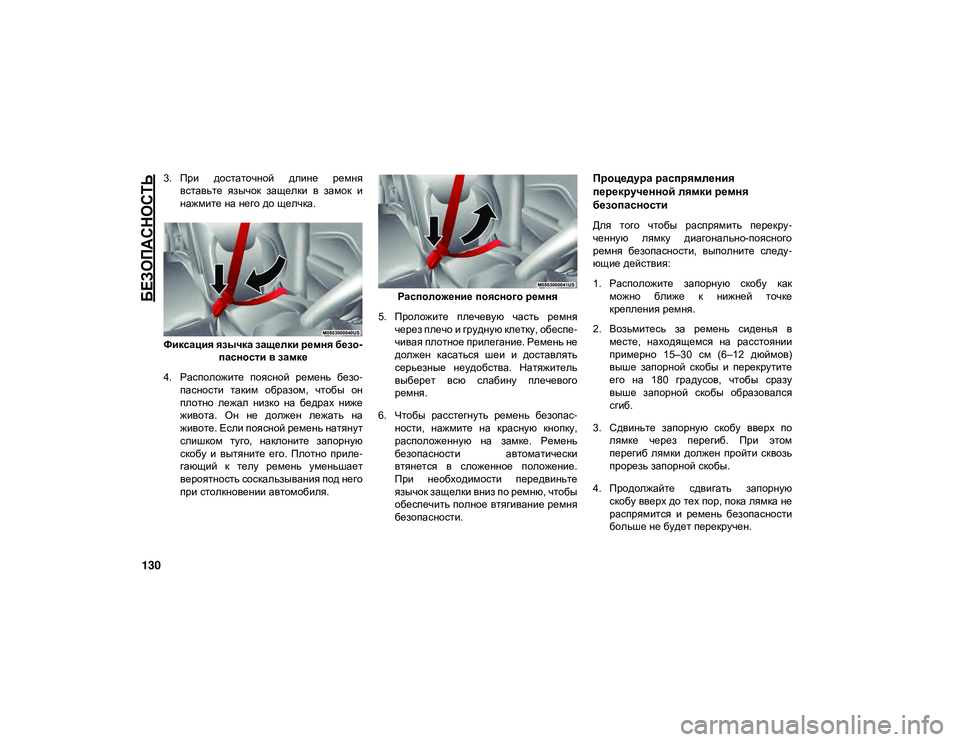

3. При достаточной длине ремнявставьте язычок защелки в замок и
нажмите на него до щелчка.
Фиксация язычка защелки ремня безо -
пасности в замке
4. Расположите поясной ремень безо -
пасности таким образом, чтобы он
плотно лежал низко на бедрах ниже
живота. Он не должен лежать на
животе. Если поясной ремень натянут
слишком туго, наклоните запорную
скобу и вытяните его. Плотно приле -
гающий к телу ремень уменьшает
вероятность соскальзывания под него
при столкновении автомобиля. Расположение поясного ремня
5. Проложите плечевую часть ремня через плечо и грудную клетку, обеспе -
чивая плотное прилегание. Ремень не
должен касаться шеи и доставлять
серьезные неудобства. Натяжитель
выберет всю слабину плечевого
ремня.
6. Чтобы расстегнуть ремень безопас -
ности, нажмите на красную кнопку,
расположенную на замке. Ремень
безопасности автоматически
втянется в сложенное положение.
При необходимости передвиньте
язычок защелки вниз по ремню, чтобы
обеспечить полное втягивание ремня
безопасности.Процедура распрямления
перекрученной лямки ремня
безопасности
Для того чтобы распрямить перекру -
ченную лямку диагонально-поясного
ремня безопасности, выполните следу -
ющие действия:
1. Расположите запорную скобу как можно ближе к нижней точке
крепления ремня.
2. Возьмитесь за ремень сиденья в месте, находящемся на расстоянии
примерно 15–30 см (6–12 дюймов)
выше запорной скобы и перекрутите
его на 180 градусов, чтобы сразу
выше запорной скобы образовался
сгиб.
3. Сдвиньте запорную скобу вверх по лямке через перегиб. При этом
перегиб лямки должен пройти сквозь
прорезь запорной скобы.
4. Продолжайте сдвигать запорную скобу вверх до тех пор, пока лямка не
распрямится и ремень безопасности
больше не будет перекручен.
2020_JEEP_CHEROKEE_UG_RU.book Page 130

131 (ПРОДОЛЖЕНИЕ)

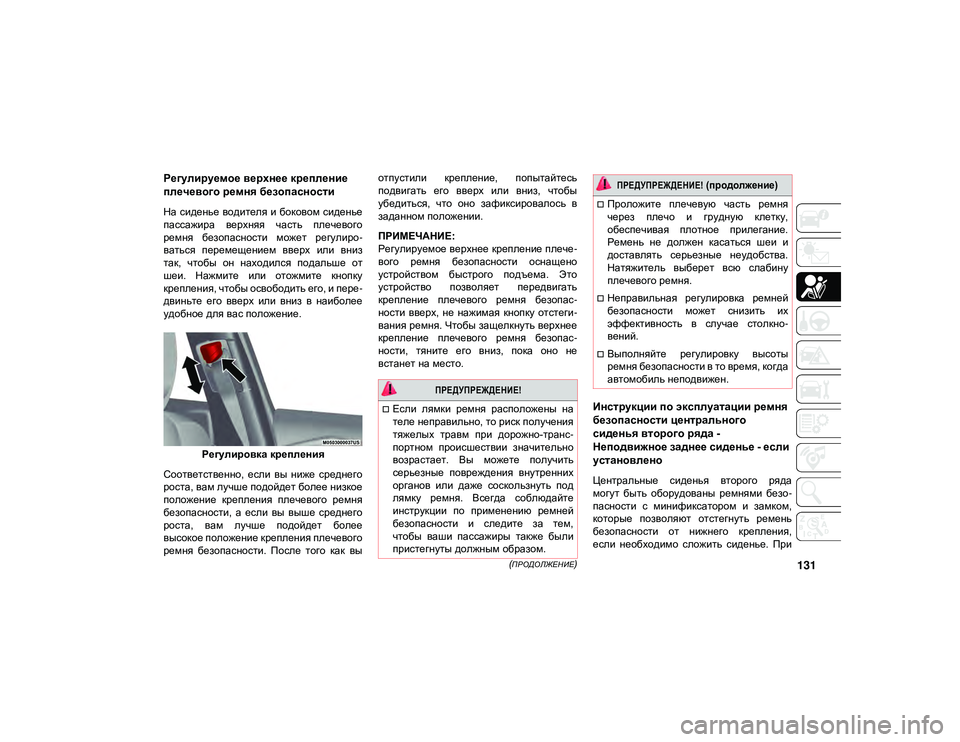

Регулируемое верхнее крепление
плечевого ремня безопасности
На сиденье водителя и боковом сиденье
пассажира верхняя часть плечевого
ремня безопасности может регулиро-
ваться перемещением вверх или вниз
так, чтобы он находился подальше от
шеи. Нажмите или отожмите кнопку
крепления, чтобы освободить его, и пере -
двиньте его вверх или вниз в наиболее
удобное для вас положение.
Регулировка крепления
Соответственно, если вы ниже среднего
роста, вам лучше подойдет более низкое
положение крепления плечевого ремня
безопасности, а если вы выше среднего
роста, вам лучше подойдет более
высокое положение крепления плечевого
ремня безопасности. После того как вы отпустили крепление, попытайтесь
подвигать его вверх или вниз, чтобы
убедиться, что оно зафиксировалось в
заданном положении.
ПРИМЕЧАНИЕ:
Регулируемое верхнее крепление плече
-
вого ремня безопасности оснащено
устройством быстрого подъема. Это
устройство позволяет передвигать
крепление плечевого ремня безопас -
ности вверх, не нажимая кнопку отстеги -
вания ремня. Чтобы защелкнуть верхнее
крепление плечевого ремня безопас -
ности, тяните его вниз, пока оно не
встанет на место.
Инструкции по эксплуатации ремня
безопасности центрального
сиденья второго ряда -
Неподвижное заднее сиденье - если
установлено
Центральные сиденья второго ряда
могут быть оборудованы ремнями безо -
пасности с минификсатором и замком,
которые позволяют отстегнуть ремень
безопасности от нижнего крепления,
если необходимо сложить сиденье. При

ПРЕДУПРЕЖДЕНИЕ!

Если лямки ремня расположены на
теле неправильно, то риск получения
тяжелых травм при дорожно-транс-
портном происшествии значительно
возрастает. Вы можете получить
серьезные повреждения внутренних
органов или даже соскользнуть под
лямку ремня. Всегда соблюдайте
инструкции по применению ремней
безопасности и следите за тем,
чтобы ваши пассажиры также были
пристегнуты должным образом.
Проложите плечевую часть ремня
через плечо и грудную клетку,
обеспечивая плотное прилегание.
Ремень не должен касаться шеи и
доставлять серьезные неудобства.
Натяжитель выберет всю слабину
плечевого ремня.
Неправильная регулировка ремней
безопасности может снизить их
эффективность в случае столкно -
вений.
Выполняйте регулировку высоты
ремня безопасности в то время, когда
автомобиль неподвижен.

ПРЕДУПРЕЖДЕНИЕ!
(продолжение)

2020_JEEP_CHEROKEE_UG_RU.book Page 131

БЕЗОПАСНОСТЬ

132

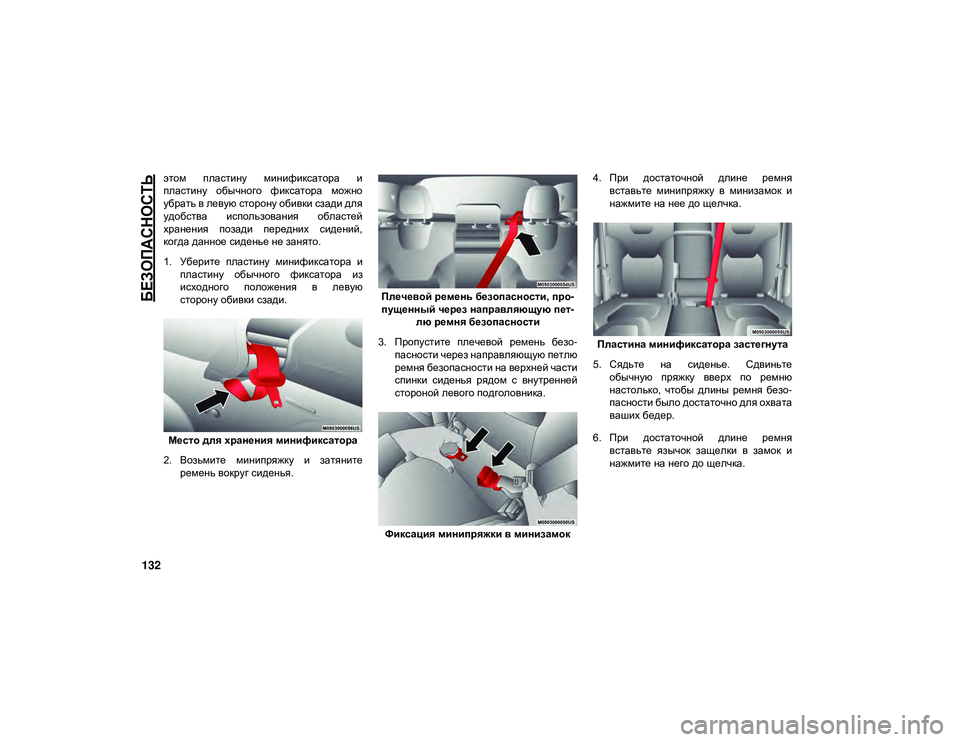

этом пластину минификсатора и
пластину обычного фиксатора можно
убрать в левую сторону обивки сзади для
удобства использования областей
хранения позади передних сидений,
когда данное сиденье не занято.
1. Уберите пластину минификсатора ипластину обычного фиксатора из
исходного положения в левую
сторону обивки сзади.
Место для хранения минификсатора
2. Возьмите минипряжку и затяните ремень вокруг сиденья. Плечевой ремень безопасности, про
-
пущенный через направляющую пет -
лю ремня безопасности
3. Пропустите плечевой ремень безо -
пасности через направляющую петлю
ремня безопасности на верхней части
спинки сиденья рядом с внутренней
стороной левого подголовника.
Фиксация минипряжки в минизамок 4. При достаточной длине ремня
вставьте минипряжку в минизамок и
нажмите на нее до щелчка.
Пластина минификсатора застегнута
5. Сядьте на сиденье. Сдвиньте обычную пряжку вверх по ремню
настолько, чтобы длины ремня безо -
пасности было достаточно для охвата
ваших бедер.
6. При достаточной длине ремня вставьте язычок защелки в замок и
нажмите на него до щелчка.
2020_JEEP_CHEROKEE_UG_RU.book Page 132

133

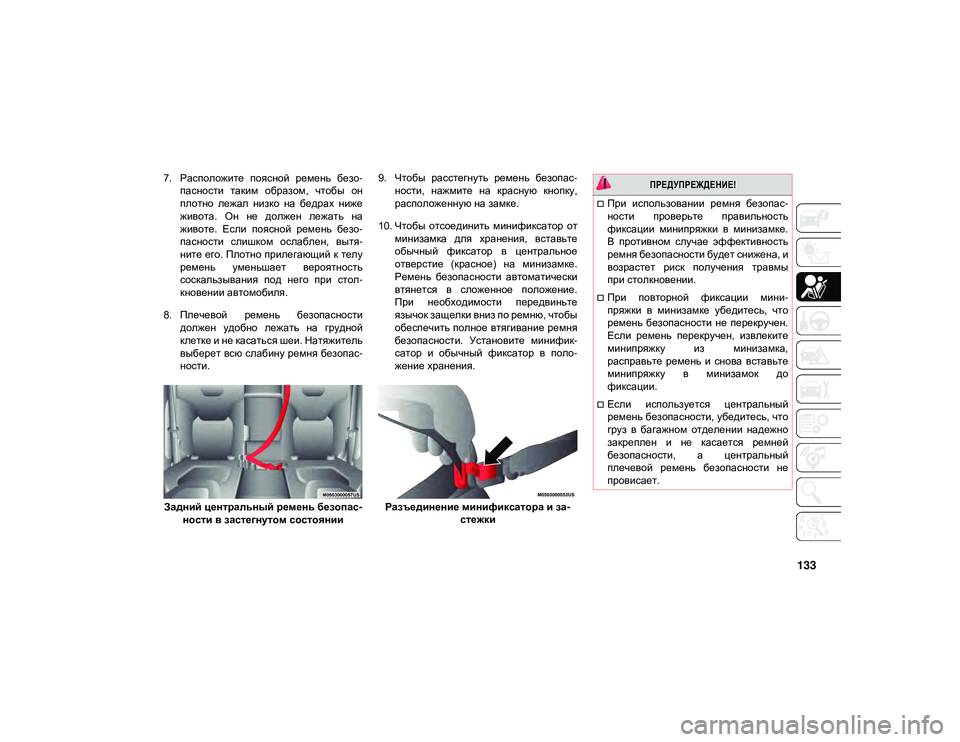

7. Расположите поясной ремень безо-
пасности таким образом, чтобы он
плотно лежал низко на бедрах ниже
живота. Он не должен лежать на
животе. Если поясной ремень безо -
пасности слишком ослаблен, вытя -
ните его. Плотно прилегающий к телу
ремень уменьшает вероятность
соскальзывания под него при стол -
кновении автомобиля.
8. Плечевой ремень безопасности должен удобно лежать на грудной
клетке и не касаться шеи. Натяжитель
выберет всю слабину ремня безопас -
ности.
Задний центральный ремень безопас -
ности в застегнутом состоянии 9. Чтобы расстегнуть ремень безопас
-
ности, нажмите на красную кнопку,
расположенную на замке.
10. Чтобы отсоединить минификсатор от минизамка для хранения, вставьте
обычный фиксатор в центральное
отверстие (красное) на минизамке.
Ремень безопасности автоматически
втянется в сложенное положение.
При необходимости передвиньте
язычок защелки вниз по ремню, чтобы
обеспечить полное втягивание ремня
безопасности. Установите минифик -
сатор и обычный фиксатор в поло -
жение хранения.
Разъединение минификсатора и за -
стежки
ПРЕДУПРЕЖДЕНИЕ!

При использовании ремня безопас-
ности проверьте правильность
фиксации минипряжки в минизамке.
В противном случае эффективность
ремня безопасности будет снижена, и
возрастет риск получения травмы
при столкновении.
При повторной фиксации мини -
пряжки в минизамке убедитесь, что
ремень безопасности не перекручен.
Если ремень перекручен, извлеките
минипряжку из минизамка,
расправьте ремень и снова вставьте
минипряжку в минизамок до
фиксации.
Если используется центральный
ремень безопасности, убедитесь, что
груз в багажном отделении надежно
закреплен и не касается ремней
безопасности, а центральный
плечевой ремень безопасности не
провисает.
2020_JEEP_CHEROKEE_UG_RU.book Page 133

БЕЗОПАСНОСТЬ

134

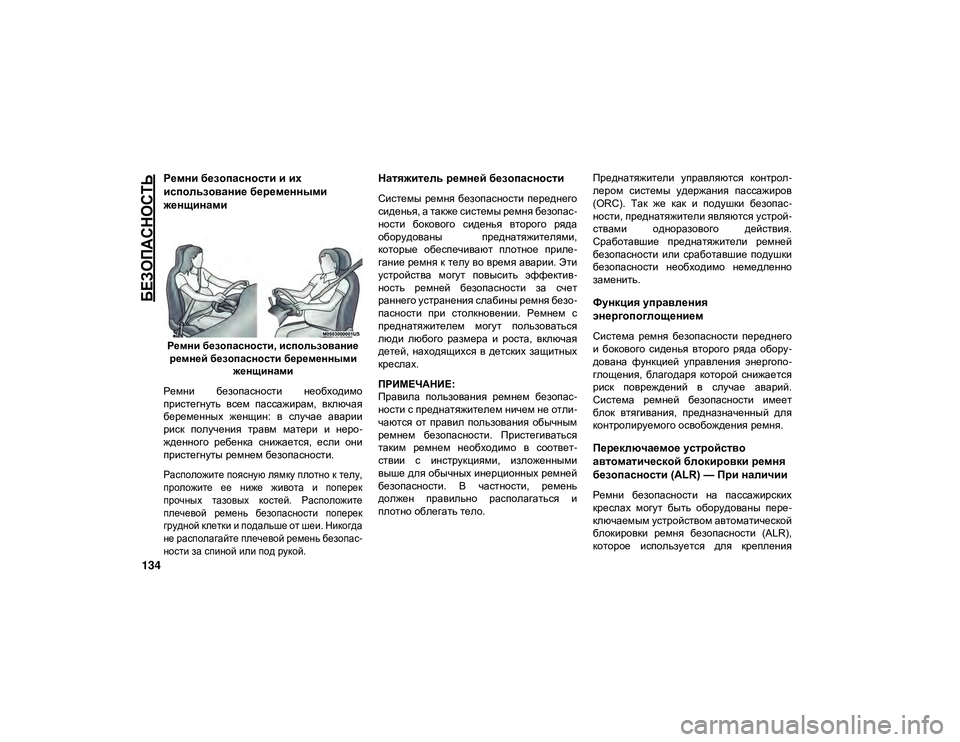

Ремни безопасности и их
использование беременными
женщинами
Ремни безопасности, использование ремней безопасности беременными женщинами
Ремни безопасности необходимо
пристегнуть всем пассажирам, включая
беременных женщин: в случае аварии
риск получения травм матери и неро -
жденного ребенка снижается, если они
пристегнуты ремнем безопасности.

Расположите поясную лямку плотно к телу,
проложите ее ниже живота и поперек
прочных тазовых костей. Расположите
плечевой ремень безопасности поперек
грудной клетки и подальше от шеи. Никогда
не располагайте плечевой ремень безопас-
ности за спиной или под рукой.

Натяжитель ремней безопасности
Системы ремня безопасности переднего
сиденья, а также системы ремня безопас -
ности бокового сиденья второго ряда
оборудованы преднатяжителями,
которые обеспечивают плотное приле -
гание ремня к телу во время аварии. Эти
устройства могут повысить эффектив -
ность ремней безопасности за счет
раннего устранения слабины ремня безо -
пасности при столкновении. Ремнем с
преднатяжителем могут пользоваться
люди любого размера и роста, включая
детей, находящихся в детских защитных
креслах.
ПРИМЕЧАНИЕ:
Правила пользования ремнем безопас -
ности с преднатяжителем ничем не отли -
чаются от правил пользования обычным
ремнем безопасности. Пристегиваться
таким ремнем необходимо в соответ-
ствии с инструкциями, изложенными
выше для обычных инерционных ремней
безопасности. В частности, ремень
должен правильно располагаться и
плотно облегать тело. Преднатяжители управляются контрол
-
лером системы удержания пассажиров
(ORC). Так же как и подушки безопас -
ности, преднатяжители являются устрой -
ствами одноразового действия.
Сработавшие преднатяжители ремней
безопасности или сработавшие подушки
безопасности необходимо немедленно
заменить.
Функция управления
энергопоглощением
Система ремня безопасности переднего
и бокового сиденья второго ряда обору -
дована функцией управления энергопо -
глощения, благодаря которой снижается
риск повреждений в случае аварий.
Система ремней безопасности имеет
блок втягивания, предназначенный для
контролируемого освобождения ремня.
Переключаемое устройство
автоматической блокировки ремня
безопасности (ALR) — При наличии
Ремни безопасности на пассажирских
креслах могут быть оборудованы пере -
ключаемым устройством автоматической
блокировки ремня безопасности (ALR),
которое используется для крепления
2020_JEEP_CHEROKEE_UG_RU.book Page 134

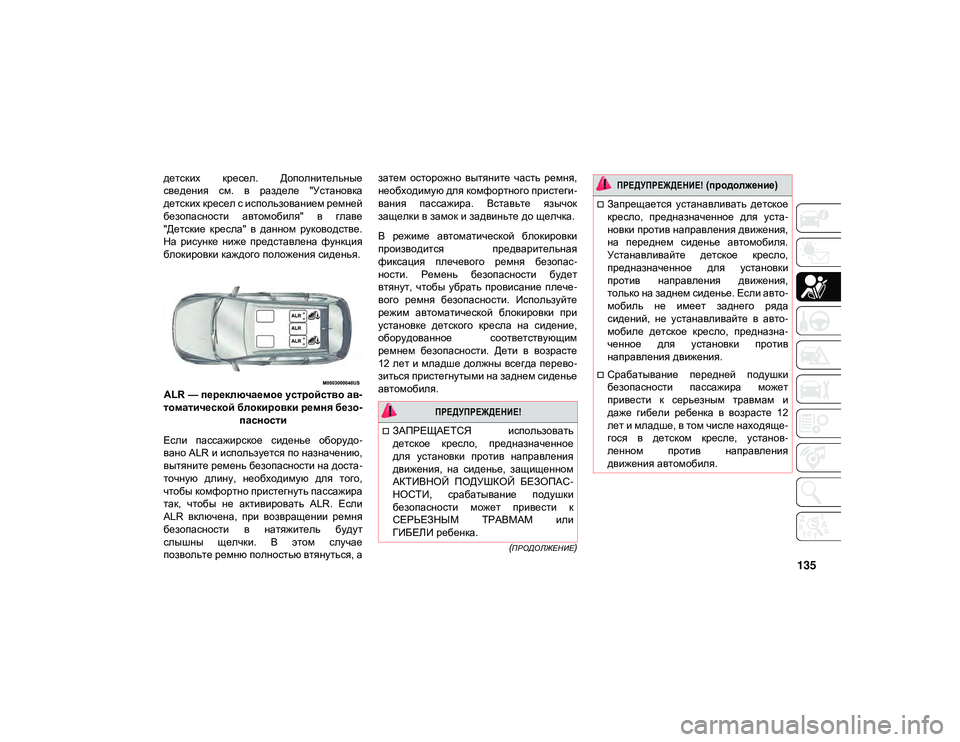

135
(ПРОДОЛЖЕНИЕ)
детских кресел. Дополнительные
сведения см. в разделе "Установка
детских кресел с использованием ремней
безопасности автомобиля" в главе
"Детские кресла" в данном руководстве.
На рисунке ниже представлена функция
блокировки каждого положения сиденья.ALR — переключаемое устройство ав -
томатической блокировки ремня безо -
пасности
Если пассажирское сиденье оборудо -
вано ALR и используется по назначению,
вытяните ремень безопасности на доста -
точную длину, необходимую для того,
чтобы комфортно пристегнуть пассажира
так, чтобы не активировать ALR. Если
ALR включена, при возвращении ремня
безопасности в натяжитель будут
слышны щелчки. В этом случае
позвольте ремню полностью втянуться, а затем осторожно вытяните часть ремня,
необходимую для комфортного пристеги
-
вания пассажира. Вставьте язычок
защелки в замок и задвиньте до щелчка.
В режиме автоматической блокировки
производится предварительная
фиксация плечевого ремня безопас -
ности. Ремень безопасности будет
втянут, чтобы убрать провисание плече -
вого ремня безопасности. Используйте
режим автоматической блокировки при
установке детского кресла на сидение,
оборудованное соответствующим
ремнем безопасности. Дети в возрасте
12 лет и младше должны всегда перево -
зиться пристегнутыми на заднем сиденье
автомобиля.

ПРЕДУПРЕЖДЕНИЕ!

ЗАПРЕЩАЕТСЯ использовать
детское кресло, предназначенное
для установки против направления
движения, на сиденье, защищенном
АКТИВНОЙ ПОДУШКОЙ БЕЗОПАС -
НОСТИ, срабатывание подушки
безопасности может привести к
СЕРЬЕЗНЫМ ТРАВМАМ или
ГИБЕЛИ ребенка.
Запрещается устанавливать детское
кресло, предназначенное для уста -
новки против направления движения,
на переднем сиденье автомобиля.
Устанавливайте детское кресло,
предназначенное для установки
против направления движения,
только на заднем сиденье. Если авто -
мобиль не имеет заднего ряда
сидений, не устанавливайте в авто -
мобиле детское кресло, предназна -
ченное для установки против
направления движения.
Срабатывание передней подушки
безопасности пассажира может
привести к серьезным травмам и
даже гибели ребенка в возрасте 12
лет и младше, в том числе находяще -
гося в детском кресле, установ -
ленном против направления
движения автомобиля.

ПРЕДУПРЕЖДЕНИЕ!
(продолжение)

2020_JEEP_CHEROKEE_UG_RU.book Page 135

БЕЗОПАСНОСТЬ

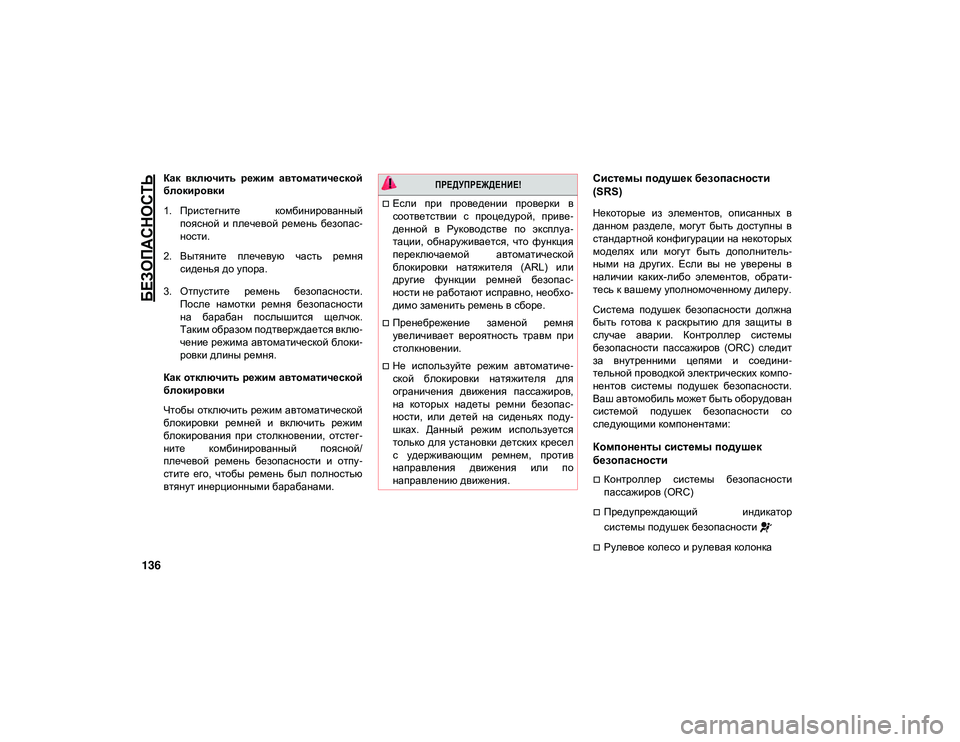

136
Как включить режим автоматической
блокировки
1. Пристегните комбинированныйпоясной и плечевой ремень безопас -
ности.
2. Вытяните плечевую часть ремня сиденья до упора.
3. Отпустите ремень безопасности. После намотки ремня безопасности
на барабан послышится щелчок.
Таким образом подтверждается вклю -
чение режима автоматической блоки -
ровки длины ремня.
Как отключить режим автоматической
блокировки
Чтобы отключить режим автоматической
блокировки ремней и включить режим
блокирования при столкновении, отстег -
ните комбинированный поясной/
плечевой ремень безопасности и отпу -
стите его, чтобы ремень был полностью
втянут инерционными барабанами.Системы подушек безопасности
(SRS)
Некоторые из элементов, описанных в
данном разделе, могут быть доступны в
стандартной конфигурации на некоторых
моделях или могут быть дополнитель -
ными на других. Если вы не уверены в
наличии каких-либо элементов, обрати -
тесь к вашему уполномоченному дилеру.
Система подушек безопасности должна
быть готова к раскрытию для защиты в
случае аварии. Контроллер системы
безопасности пассажиров (ORC) следит
за внутренними цепями и соедини -
тельной проводкой электрических компо -
нентов системы подушек безопасности.
Ваш автомобиль может быть оборудован
системой подушек безопасности со
следующими компонентами:
Компоненты системы подушек
безопасности
Контроллер системы безопасности
пассажиров (ORC)
Предупреждающий индикатор
системы подушек безопасности
Рулевое колесо и рулевая колонка

ПРЕДУПРЕЖДЕНИЕ!

Если при проведении проверки в
соответствии с процедурой, приве -
денной в Руководстве по эксплуа -
тации, обнаруживается, что функция
переключаемой автоматической
блокировки натяжителя (ARL) или
другие функции ремней безопас-
ности не работают исправно, необхо -
димо заменить ремень в сборе.
Пренебрежение заменой ремня
увеличивает вероятность травм при
столкновении.
Не используйте режим автоматиче -
ской блокировки натяжителя для
ограничения движения пассажиров,
на которых надеты ремни безопас-
ности, или детей на сиденьях поду-
шках. Данный режим используется
только для установки детских кресел
с удерживающим ремнем, против
направления движения или по
направлению движения.
2020_JEEP_CHEROKEE_UG_RU.book Page 136

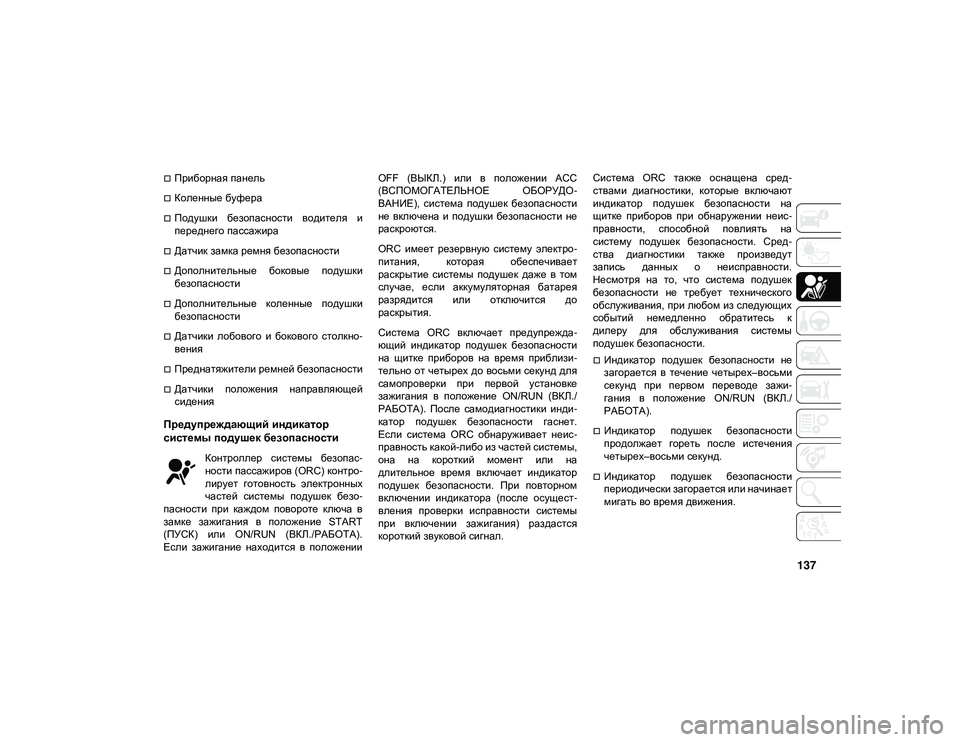

137
Приборная панель
Коленные буфера
Подушки безопасности водителя и
переднего пассажира
Датчик замка ремня безопасности
Дополнительные боковые подушки
безопасности
Дополнительные коленные подушки
безопасности
Датчики лобового и бокового столкно-
вения
Преднатяжители ремней безопасности
Датчики положения направляющей
сидения
Предупреждающий индикатор
системы подушек безопасности
Контроллер системы безопас -
ности пассажиров (ORC) контро -
лирует готовность электронных
частей системы подушек безо -
пасности при каждом повороте ключа в
замке зажигания в положение START
(ПУСК) или ON/RUN (ВКЛ./РАБОТА).
Если зажигание находится в положении OFF (ВЫКЛ.) или в положении ACC
(ВСПОМОГАТЕЛЬНОЕ ОБОРУДО
-
ВАНИЕ), система подушек безопасности
не включена и подушки безопасности не
раскроются.
ORC имеет резервную систему электро -
питания, которая обеспечивает
раскрытие системы подушек даже в том
случае, если аккумуляторная батарея
разрядится или отключится до
раскрытия.
Система ORC включает предупрежда -
ющий индикатор подушек безопасности
на щитке приборов на время приблизи -
тельно от четырех до восьми секунд для
самопроверки при первой установке
зажигания в положение ON/RUN (ВКЛ./
РАБОТА). После самодиагностики инди -
катор подушек безопасности гаснет.
Если система ORC обнаруживает неис -
правность какой-либо из частей системы,
она на короткий момент или на
длительное время включает индикатор
подушек безопасности. При повторном
включении индикатора (после осущест-
вления проверки исправности системы
при включении зажигания) раздастся
короткий звуковой сигнал. Система ORC также оснащена сред
-
ствами диагностики, которые включают
индикатор подушек безопасности на
щитке приборов при обнаружении неис -
правности, способной повлиять на
систему подушек безопасности. Сред -
ства диагностики также произведут
запись данных о неисправности.
Несмотря на то, что система подушек
безопасности не требует технического
обслуживания, при любом из следующих
событий немедленно обратитесь к
дилеру для обслуживания системы
подушек безопасности.
Индикатор подушек безопасности не
загорается в течение четырех–восьми
секунд при первом переводе зажи -
гания в положение ON/RUN (ВКЛ./
РАБОТА).
Индикатор подушек безопасности
продолжает гореть после истечения
четырех–восьми секунд.
Индикатор подушек безопасности
периодически загорается или начинает
мигать во время движения.
2020_JEEP_CHEROKEE_UG_RU.book Page 137

БЕЗОПАСНОСТЬ

138
ПРИМЕЧАНИЕ:
Если спидометр, тахометр или иной
прибор, показывающий параметры
работы двигателя не работает, то
контроллер системы безопасности
пассажиров (ORC) также будет отключен.
В этой ситуации подушки безопасности
могут быть не готовы к раскрытию для
защиты в случае аварии. Немедленно
обратитесь к дилеру для обслуживания
системы подушек безопасности.Резервный предупреждающий
индикатор системы подушек
безопасности
При обнаружении неисправ-
ности предупреждающего инди -
катора системы подушек
безопасности, которая может
повлиять на дополнительную систему
безопасности (SRS), на щитке приборов
загорается резервный предупрежда -
ющий индикатор системы подушек безо -
пасности. Резервный предупреждающий
индикатор системы подушек безопас -
ности будет гореть до устранения неис -
правности. Кроме того, раздастся
одиночный звуковой сигнал, предупре -
ждающий вас об обнаружении неисправ -
ности и включении резервного
предупреждающего индикатора системы
подушек безопасности. Если резервный
предупреждающий индикатор системы
подушек безопасности периодически
загорается или остается гореть во время
движения, немедленно обратитесь к
уполномоченному дилеру для прове -
дения ремонта автомобиля. Дополнительную информацию по
резервному предупреждающему индика
-
тору системы подушек безопасности см.
в разделе "Знакомство с приборной
панелью" данного руководства.
Передние подушки безопасности
Данный автомобиль оснащен передними
подушками безопасности и поясным/
диагональным ремнями безопасности
как на месте водителя, так и на месте
переднего пассажира. Передние
подушки безопасности служат дополне -
нием к системам ремней безопасности.
Передняя подушка безопасности води -
теля вмонтирована в центральную часть
рулевого колеса. Подушка безопасности
пассажира вмонтирована в панель
управления, над перчаточным ящиком.
На кожухах подушек безопасности
имеются рельефные надписи "SRS
AIRBAG" или "AIRBAG".

ПРЕДУПРЕЖДЕНИЕ!

Не игнорируйте горящий индикатор
подушки безопасности на приборной
панели, иначе при столкновении
подушки безопасности могут не
сработать. Если индикатор не
загорается в ходе проверки ламп при
первом включении зажигания,
продолжает гореть после запуска
автомобиля либо загорается во время
езды, немедленно обратитесь к
авторизованному дилеру для проверки
системы подушек безопасности.
2020_JEEP_CHEROKEE_UG_RU.book Page 138
