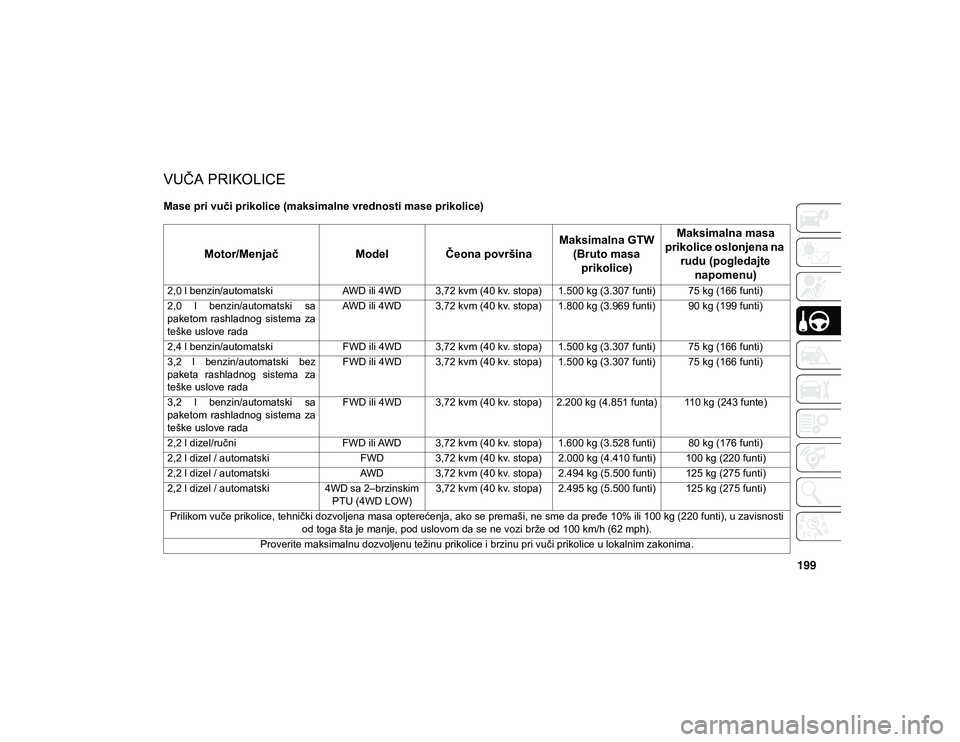

VUČA PRIKOLICE
Mase pri vuči prikolice (maksimalne vrednosti mase prikolice)
Motor/MenjačModel Čeona površina Maksimalna GTW
(Bruto masa prikolice) Maksimalna masa
prikolice oslonjena na rudu (pogledajte napomenu)
2,0 l benzin/automatski AWD ili 4WD 3,72 kvm (40 kv. stopa) 1.500 kg (3.307 funti) 75 kg (166 funti)
2,0 l benzin/automatski sa
paketom rashladnog sistema za
teške uslove rada AWD ili 4WD 3,72 kvm (40 kv. stopa) 1.800 kg (3.969 funti) 90 kg (199 funti)
2,4 l benzin/automatski FWD ili 4WD 3,72 kvm (40 kv. stopa) 1.500 kg (3.307 funti) 75 kg (166 funti)
3,2 l benzin/automatski bez
paketa rashladnog sistema za
teške uslove rada FWD ili 4WD 3,72 kvm (40 kv. stopa) 1.500 kg (3.307 funti) 75 kg (166 funti)
3,2 l benzin/automatski sa
paketom rashladnog sistema za
teške uslove rada FWD ili 4WD 3,72 kvm (40 kv. stopa) 2.200 kg (4.851 funta) 110 kg (243 funte)
2,2 l dizel/ručni FWD ili AWD 3,72 kvm (40 kv. stopa) 1.600 kg (3.528 funti) 80 kg (176 funti)
2,2 l dizel / automatski FWD3,72 kvm (40 kv. stopa) 2.000 kg (4.410 funti) 100 kg (220 funti)
2,2 l dizel / automatski AWD3,72 kvm (40 kv. stopa) 2.494 kg (5.500 funti) 125 kg (275 funti)
2,2 l dizel / automatski 4WD sa 2–brzinskim
PTU (4WD LOW) 3,72 kvm (40 kv. stopa) 2.495 kg (5.500 funti) 125 kg (275 funti)
Prilikom vuče prikolice, tehnički dozvoljena masa opterećenja, ako se premaši, ne sme da pređe 10% ili 100 kg (220 funti), u zavisnosti od toga šta je manje, pod uslovom da se ne vozi brže od 100 km/h (62 mph).
Proverite maksimalnu dozvoljenu težinu prikolice i brzinu pri vuči prikolice u lokalnim zakonima.
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 199
Page 202 of 356

POKRETANJE I UPRAVLJANJE
200

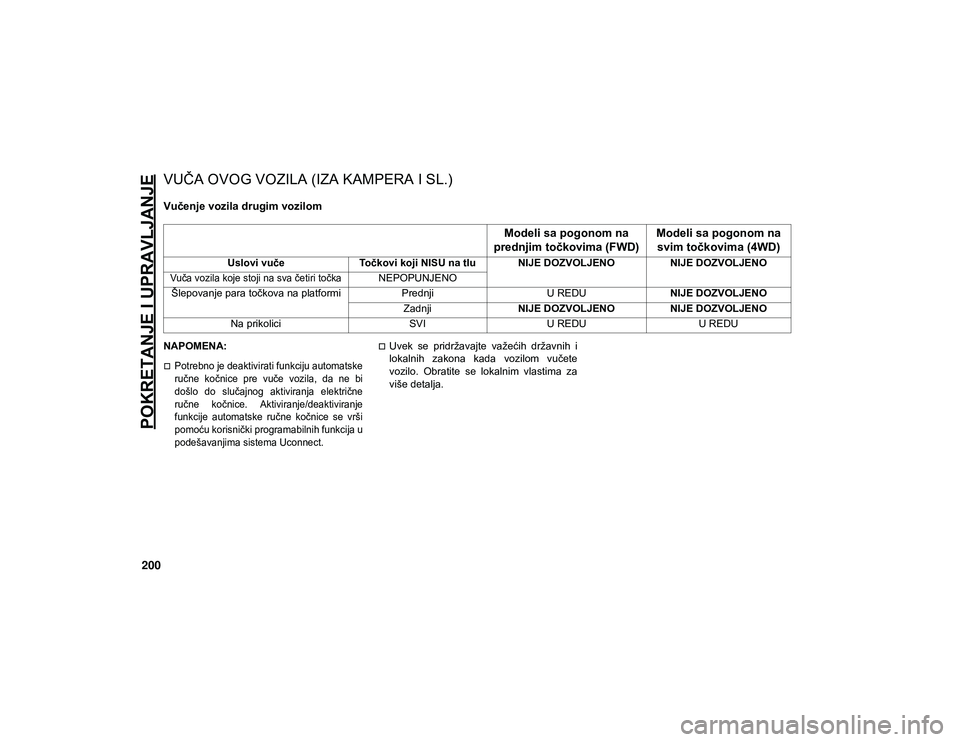

VUČA OVOG VOZILA (IZA KAMPERA I SL.)
Vučenje vozila drugim vozilom
NAPOMENA:
Potrebno je deaktivirati funkciju automatske
ručne kočnice pre vuče vozila, da ne bi
došlo do slučajnog aktiviranja električne
ručne kočnice. Aktiviranje/deaktiviranje
funkcije automatske ručne kočnice se vrši
pomoću korisnički programabilnih funkcija u
podešavanjima sistema Uconnect.
Uvek se pridržavajte važećih državnih i
lokalnih zakona kada vozilom vučete
vozilo. Obratite se lokalnim vlastima za
više detalja.
Modeli sa pogonom na
prednjim točkovima (FWD) Modeli sa pogonom na
svim točkovima (4WD)
Uslovi vuče Točkovi koji NISU na tlu NIJE DOZVOLJENO NIJE DOZVOLJENO
Vuča vozila koje stoji na sva četiri točka
NEPOPUNJENO
Šlepovanje para točkova na platformi PrednjiU REDUNIJE DOZVOLJENO
Zadnji NIJE DOZVOLJENO NIJE DOZVOLJENO
Na prikolici SVIU REDU U REDU
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 200
Page 203 of 356

201

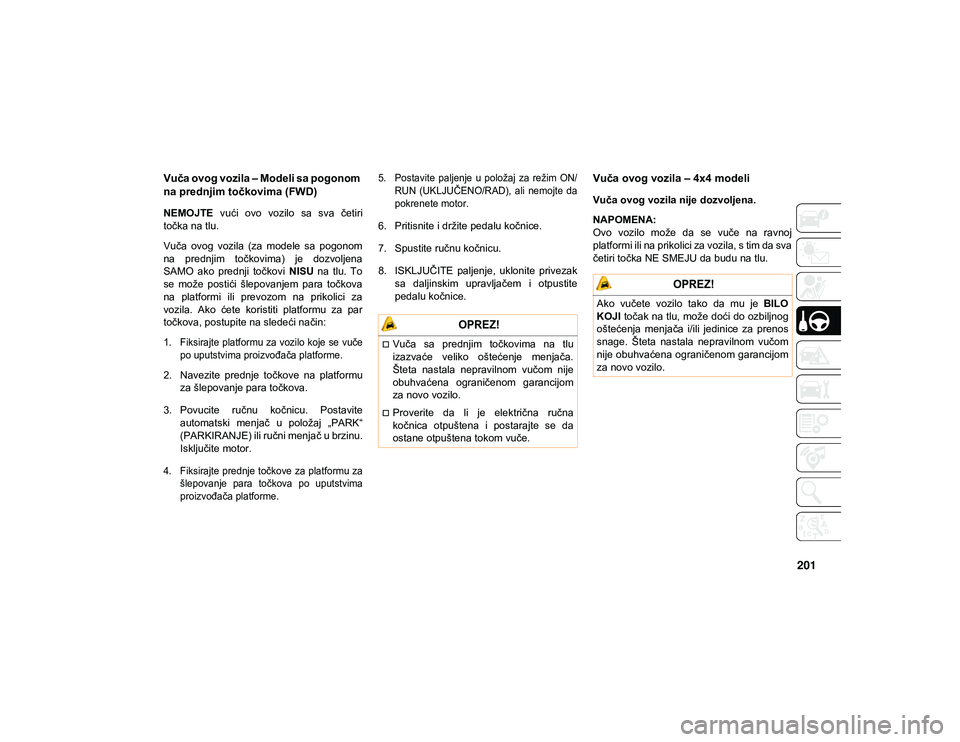

Vuča ovog vozila – Modeli sa pogonom
na prednjim točkovima (FWD)
NEMOJTE vući ovo vozilo sa sva četiri
točka na tlu.
Vuča ovog vozila (za modele sa pogonom
na prednjim točkovima) je dozvoljena
SAMO ako prednji točkovi NISU na tlu. To
se može postići šlepovanjem para točkova
na platformi ili prevozom na prikolici za
vozila. Ako ćete koristiti platformu za par
točkova, postupite na sledeći način:
1. Fiksirajte platformu za vozilo koje se vuče po uputstvima proizvođača platforme.
2. Navezite prednje točkove na platformu za šlepovanje para točkova.
3. Povucite ručnu kočnicu. Postavite automatski menjač u položaj „PARK“
(PARKIRANJE) ili ručni menjač u brzinu.
Isključite motor.
4. Fiksirajte prednje točkove za platformu za šlepovanje para točkova po uputstvima
proizvođača platforme. 5. Postavite paljenje u položaj za režim ON/
RUN (UKLJUČENO/RAD), ali nemojte da
pokrenete motor.
6. Pritisnite i držite pedalu kočnice.
7. Spustite ručnu kočnicu.
8. ISKLJUČITE paljenje, uklonite privezak sa daljinskim upravljačem i otpustite
pedalu kočnice.
Vuča ovog vozila – 4x4 modeli
Vuča ovog vozila nije dozvoljena.
NAPOMENA:
Ovo vozilo može da se vuče na ravnoj
platformi ili na prikolici za vozila, s tim da sva
četiri točka NE SMEJU da budu na tlu.
OPREZ!
Vuča sa prednjim točkovima na tlu
izazvaće veliko oštećenje menjača.
Šteta nastala nepravilnom vučom nije
obuhvaćena ograničenom garancijom
za novo vozilo.
Proverite da li je električna ručna
kočnica otpuštena i postarajte se da
ostane otpuštena tokom vuče.
OPREZ!
Ako vučete vozilo tako da mu je BILO
KOJI točak na tlu, može doći do ozbiljnog
oštećenja menjača i/ili jedinice za prenos
snage. Šteta nastala nepravilnom vučom
nije obuhvaćena ograničenom garancijom
za novo vozilo.
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 201
Page 204 of 356

202
U SLUČAJU OPASNOSTI

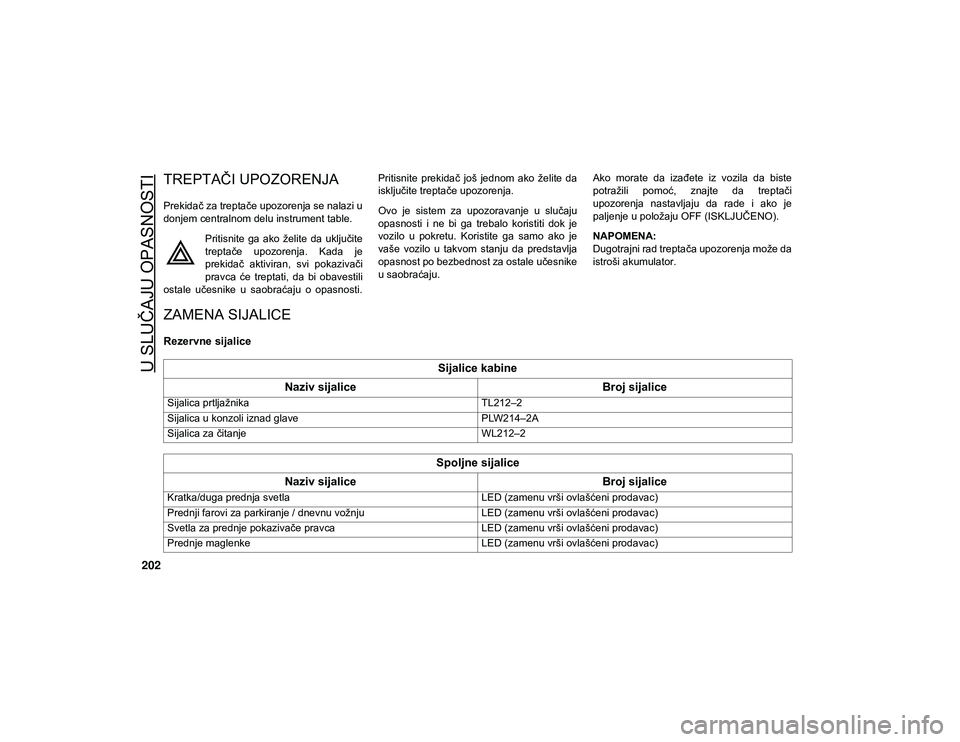

TREPTAČI UPOZORENJA
Prekidač za treptače upozorenja se nalazi u
donjem centralnom delu instrument table.Pritisnite ga ako želite da uključite
treptače upozorenja. Kada je
prekidač aktiviran, svi pokazivači
pravca će treptati, da bi obavestili
ostale učesnike u saobraćaju o opasnosti. Pritisnite prekidač još jednom ako želite da
isključite treptače upozorenja.
Ovo je sistem za upozoravanje u slučaju
opasnosti i ne bi ga trebalo koristiti dok je
vozilo u pokretu. Koristite ga samo ako je
vaše vozilo u takvom stanju da predstavlja
opasnost po bezbednost za ostale učesnike
u saobraćaju.
Ako morate da izađete iz vozila da biste
potražili pomoć, znajte da treptači
upozorenja nastavljaju da rade i ako je
paljenje u položaju OFF (ISKLJUČENO).
NAPOMENA:
Dugotrajni rad treptača upozorenja može da
istroši akumulator.
ZAMENA SIJALICE
Rezervne sijalice
Sijalice kabine
Naziv sijalice Broj sijalice
Sijalica prtljažnika TL212–2
Sijalica u konzoli iznad glave PLW214–2A
Sijalica za čitanje WL212–2
Spoljne sijalice
Naziv sijalice Broj sijalice
Kratka/duga prednja svetla LED (zamenu vrši ovlašćeni prodavac)
Prednji farovi za parkiranje / dnevnu vožnju LED (zamenu vrši ovlašćeni prodavac)
Svetla za prednje pokazivače pravca LED (zamenu vrši ovlašćeni prodavac)
Prednje maglenke LED (zamenu vrši ovlašćeni prodavac)
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 202
Page 205 of 356

203
(Nastavak)

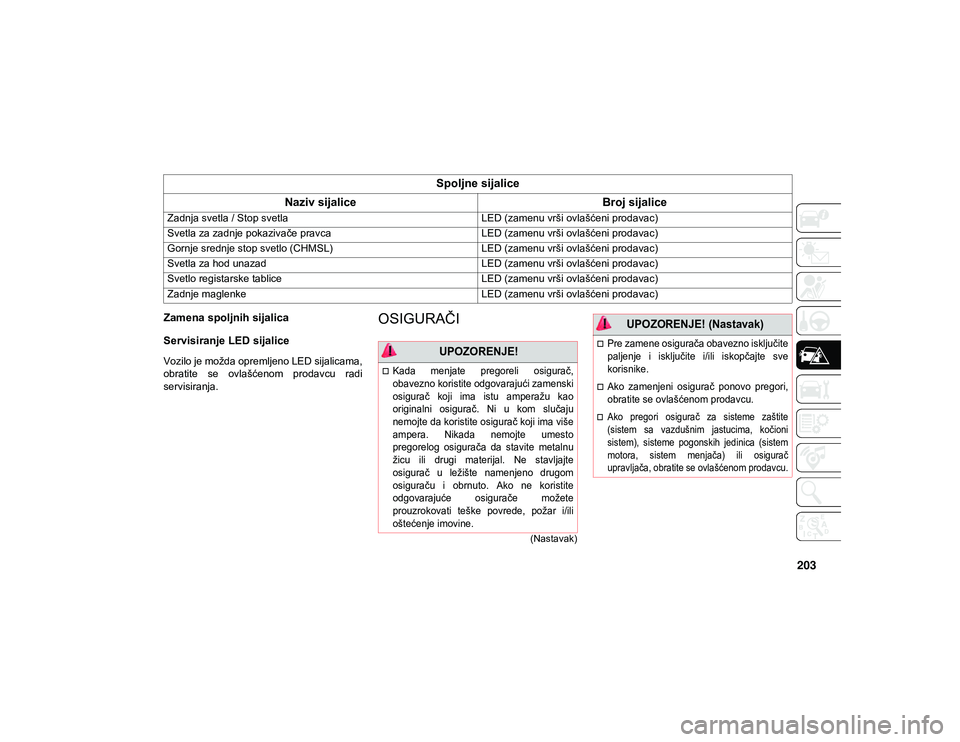

Zamena spoljnih sijalica
Servisiranje LED sijalice
Vozilo je možda opremljeno LED sijalicama,
obratite se ovlašćenom prodavcu radi
servisiranja.
OSIGURAČI
Zadnja svetla / Stop svetlaLED (zamenu vrši ovlašćeni prodavac)
Svetla za zadnje pokazivače pravca LED (zamenu vrši ovlašćeni prodavac)
Gornje srednje stop svetlo (CHMSL) LED (zamenu vrši ovlašćeni prodavac)
Svetla za hod unazad LED (zamenu vrši ovlašćeni prodavac)
Svetlo registarske tablice LED (zamenu vrši ovlašćeni prodavac)
Zadnje maglenke LED (zamenu vrši ovlašćeni prodavac)
Spoljne sijalice
Naziv sijalice Broj sijalice
UPOZORENJE!
Kada menjate pregoreli osigurač,
obavezno koristite odgovarajući zamenski
osigurač koji ima istu amperažu kao
originalni osigurač. Ni u kom slučaju
nemojte da koristite osigurač koji ima više
ampera. Nikada nemojte umesto
pregorelog osigurača da stavite metalnu
žicu ili drugi materijal. Ne stavljajte
osigurač u ležište namenjeno drugom
osiguraču i obrnuto. Ako ne koristite
odgovarajuće osigurače možete
prouzrokovati teške povrede, požar i/ili
oštećenje imovine.
Pre zamene osigurača obavezno isključite
paljenje i isključite i/ili iskopčajte sve
korisnike.
Ako zamenjeni osigurač ponovo pregori,
obratite se ovlašćenom prodavcu.
Ako pregori osigurač za sisteme zaštite
(sistem sa vazdušnim jastucima, kočioni
sistem), sisteme pogonskih jedinica (sistem
motora, sistem menjača) ili osigurač
upravljača, obratite se ovlašćenom prodavcu.
UPOZORENJE! (Nastavak)
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 203
Page 206 of 356

U SLUČAJU OPASNOSTI
204
Opšte informacije
Osigurači štite električni sistem od prejake
struje.
Kada neki uređaj nije ispravan, proverite da
li na ubodnom osiguraču ima tragova
kratkog spoja/topljenja.
Takođe, imajte na umu da dugotrajna
upotreba električnih utičnica dok je motor
isključen može izazvati pražnjenje

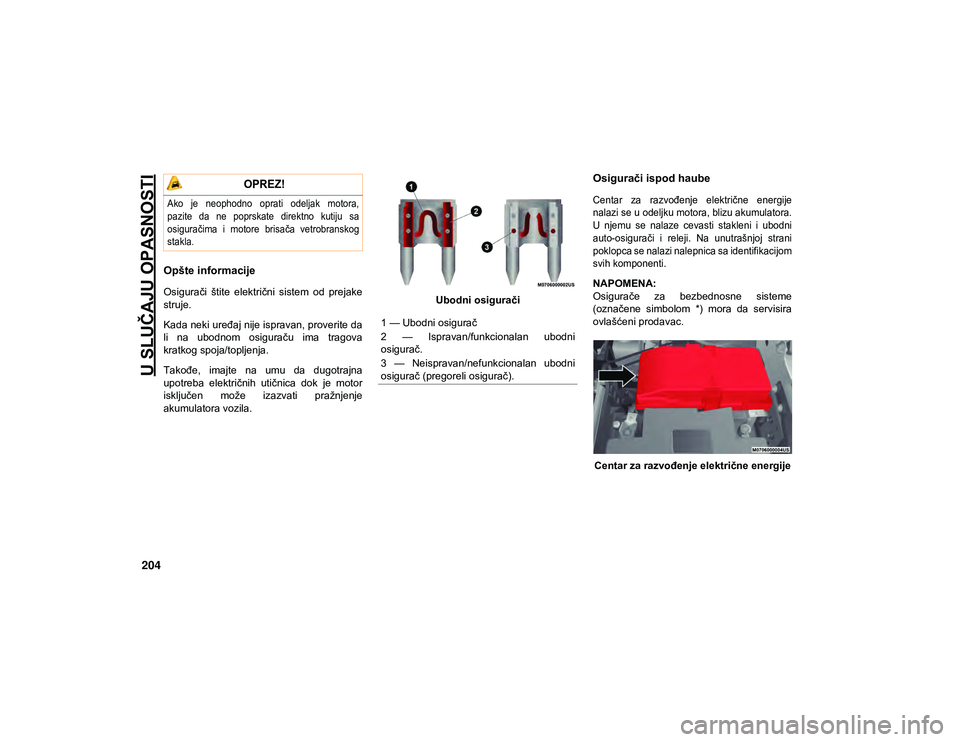

akumulatora vozila.Ubodni osigurači
Osigurači ispod haube
Centar za razvođenje električne energije
nalazi se u odeljku motora, blizu akumulatora.
U njemu se nalaze cevasti stakleni i ubodni
auto-osigurači i releji. Na unutrašnjoj strani
poklopca se nalazi nalepnica sa identifikacijom
svih komponenti.
NAPOMENA:
Osigurače za bezbednosne sisteme
(označene simbolom *) mora da servisira
ovlašćeni prodavac.
Centar za razvođenje električne energije
OPREZ!
Ako je neophodno oprati odeljak motora,
pazite da ne poprskate direktno kutiju sa
osiguračima i motore brisača vetrobranskog
stakla.
1 — Ubodni osigurač
2 — Ispravan/funkcionalan ubodni
osigurač.
3 — Neispravan/nefunkcionalan ubodni
osigurač (pregoreli osigurač).
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 204
Page 207 of 356

205

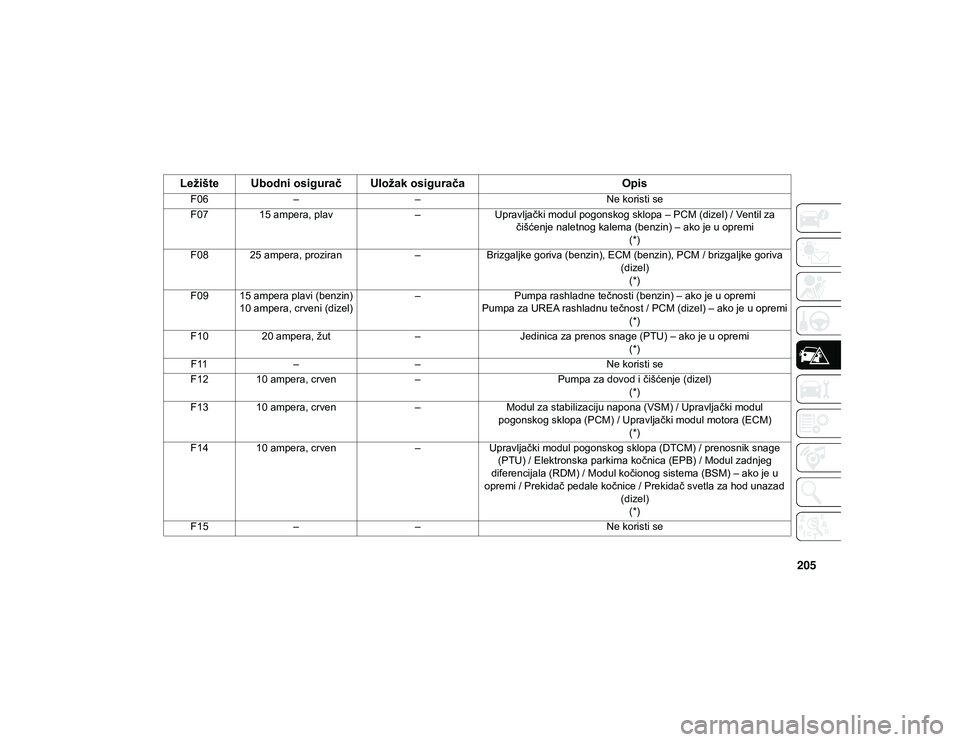

Ležište Ubodni osigurač UIožak osigurača
Opis
F06– – Ne koristi se
F07 15 ampera, plav –Upravljački modul pogonskog sklopa – PCM (dizel) / Ventil za
čišćenje naletnog kalema (benzin) – ako je u opremi (*)
F08 25 ampera, proziran –Brizgaljke goriva (benzin), ECM (benzin), PCM / brizgaljke goriva
(dizel)(*)
F09 15 ampera plavi (benzin) 10 ampera, crveni (dizel) –
Pumpa rashladne tečnosti (benzin) – ako je u opremi
Pumpa za UREA rashladnu tečnost / PCM (dizel) – ako je u opremi (*)
F10 20 ampera, žut –Jedinica za prenos snage (PTU) – ako je u opremi
(*)
F11 – – Ne koristi se
F12 10 ampera, crven –Pumpa za dovod i čišćenje (dizel)
(*)
F13 10 ampera, crven –Modul za stabilizaciju napona (VSM) / Upravljački modul
pogonskog sklopa (PCM) / Upravljački modul motora (ECM) (*)
F14 10 ampera, crven –Upravljački modul pogonskog sklopa (DTCM) / prenosnik snage
(PTU) / Elektronska parkirna kočnica (EPB) / Modul zadnjeg
diferencijala (RDM) / Modul kočionog sistema (BSM) – ako je u
opremi / Prekidač pedale kočnice / Prekidač svetla za hod unazad (dizel)(*)
F15 – – Ne koristi se
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 205
Page 208 of 356

U SLUČAJU OPASNOSTI
206

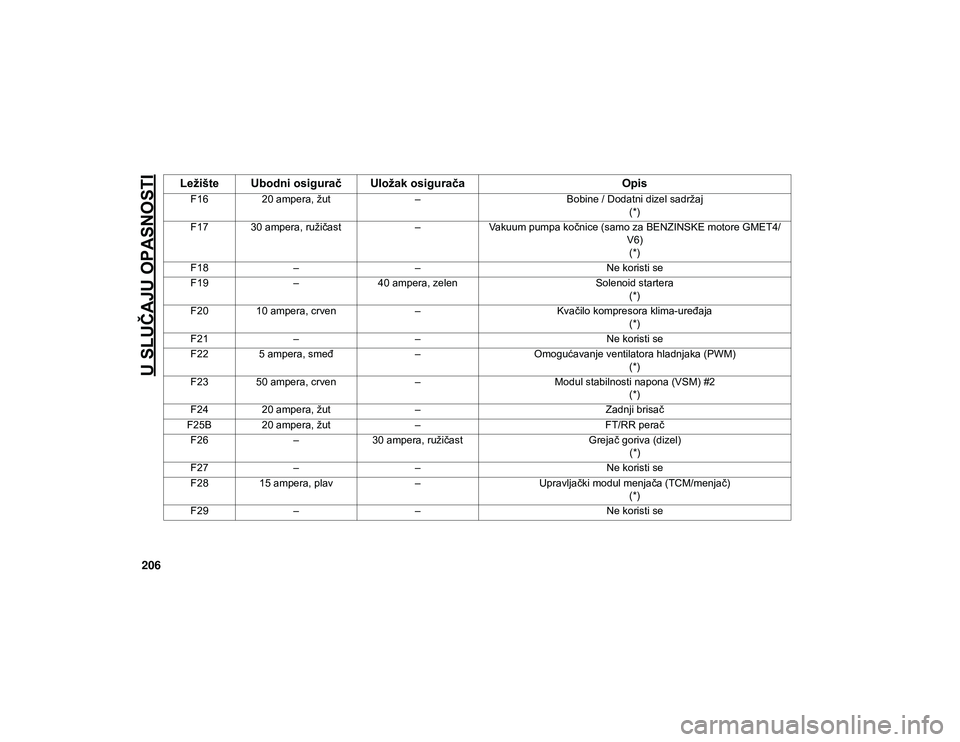

F1620 ampera, žut –Bobine / Dodatni dizel sadržaj
(*)
F17 30 ampera, ružičast –Vakuum pumpa kočnice (samo za BENZINSKE motore GMET4/
V6)(*)
F18 – – Ne koristi se
F19 –40 ampera, zelen Solenoid startera
(*)
F20 10 ampera, crven –
Kvačilo kompresora klima-uređaja
(*)
F21 – – Ne koristi se
F22 5 ampera, smeđ –Omogućavanje ventilatora hladnjaka (PWM)
(*)
F23 50 ampera, crven –Modul stabilnosti napona (VSM) #2
(*)
F24 20 ampera, žut – Zadnji brisač
F25B 20 ampera, žut –FT/RR perač
F26 –30 ampera, ružičast Grejač goriva (dizel)
(*)
F27 – – Ne koristi se
F28 15 ampera, plav –Upravljački modul menjača (TCM/menjač)
(*)
F29 – – Ne koristi se
Ležište Ubodni osigurač UIožak osigurača Opis
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 206
Page 209 of 356

207

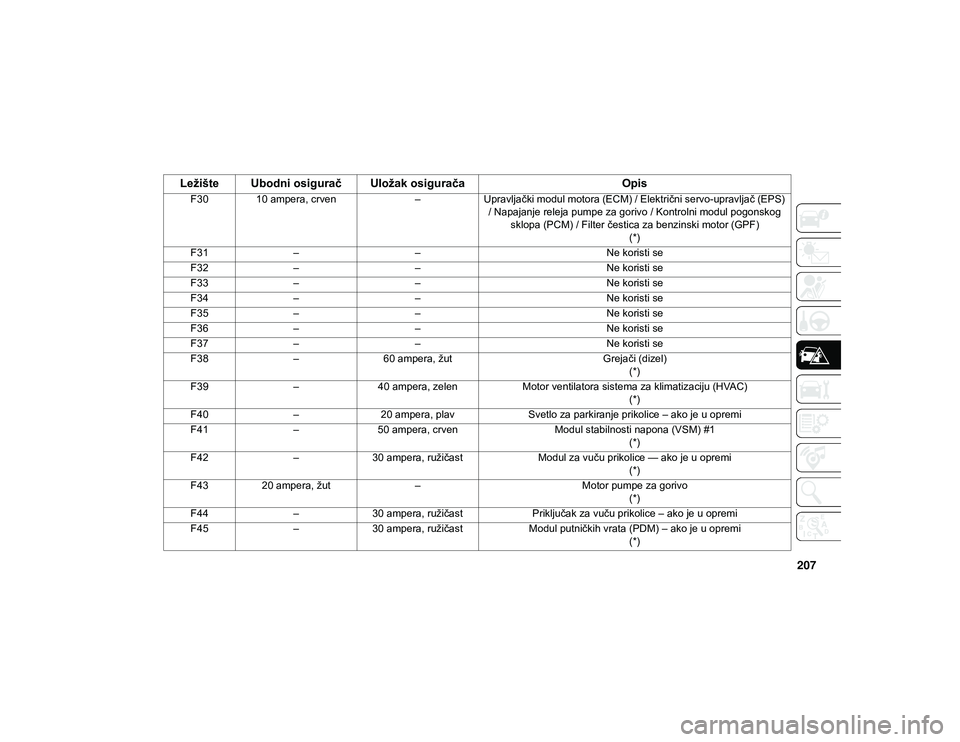

F30 10 ampera, crven–Upravljački modul motora (ECM) / Električni servo-upravljač (EPS)
/ Napajanje releja pumpe za gorivo / Kontrolni modul pogonskog sklopa (PCM) / Filter čestica za benzinski motor (GPF) (*)
F31 – – Ne koristi se
F32 – – Ne koristi se
F33 – – Ne koristi se
F34 – – Ne koristi se
F35 – – Ne koristi se
F36 – – Ne koristi se
F37 – – Ne koristi se
F38 –60 ampera, žut Grejači (dizel)
(*)
F39 –40 ampera, zelen Motor ventilatora sistema za klimatizaciju (HVAC)
(*)
F40 –20 ampera, plav Svetlo za parkiranje prikolice – ako je u opremi
F41 –50 ampera, crven Modul stabilnosti napona (VSM) #1
(*)
F42 –30 ampera, ružičast Modul za vuču prikolice — ako je u opremi
(*)
F43 20 ampera, žut – Motor pumpe za gorivo
(*)
F44 –30 ampera, ružičast Priključak za vuču prikolice – ako je u opremi
F45 –30 ampera, ružičast Modul putničkih vrata (PDM) – ako je u opremi
(*)
Ležište Ubodni osigurač UIožak osigurača Opis
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 207
Page 210 of 356

U SLUČAJU OPASNOSTI
208

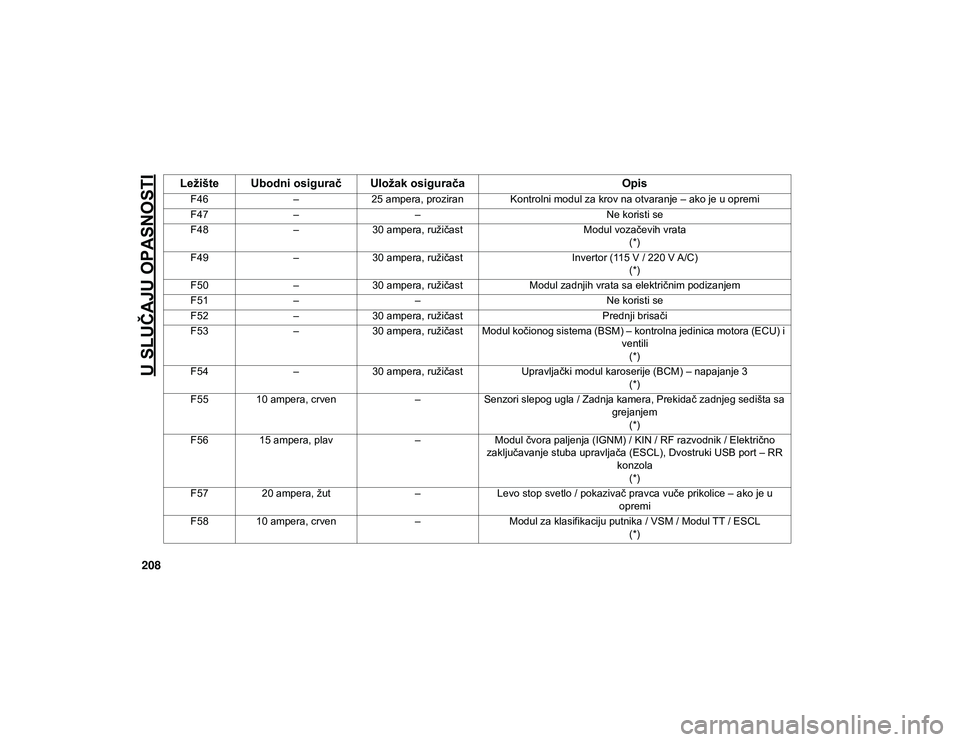

F46–25 ampera, proziran Kontrolni modul za krov na otvaranje – ako je u opremi
F47 – – Ne koristi se
F48 –30 ampera, ružičast Modul vozačevih vrata
(*)
F49 –30 ampera, ružičast Invertor (115 V / 220 V A/C)
(*)
F50 –30 ampera, ružičast Modul zadnjih vrata sa električnim podizanjem
F51 – – Ne koristi se
F52 –30 ampera, ružičast Prednji brisači
F53 –30 ampera, ružičast Modul kočionog sistema (BSM) – kontrolna jedinica motora (ECU) i
ventili(*)
F54 –30 ampera, ružičast Upravljački modul karoserije (BCM) – napajanje 3
(*)
F55 10 ampera, crven –Senzori slepog ugla / Zadnja kamera, Prekidač zadnjeg sedišta sa
grejanjem(*)
F56 15 ampera, plav –Modul čvora paljenja (IGNM) / KIN / RF razvodnik / Električno
zaključavanje stuba upravljača (ESCL), Dvostruki USB port – RR konzola(*)
F57 20 ampera, žut –Levo stop svetlo / pokazivač pravca vuče prikolice – ako je u
opremi
F58 10 ampera, crven –Modul za klasifikaciju putnika / VSM / Modul TT / ESCL
(*)
Ležište Ubodni osigurač UIožak osigurača Opis
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 208
