JEEP CHEROKEE 2021 Knjižica za upotrebu i održavanje (in Serbian)

209

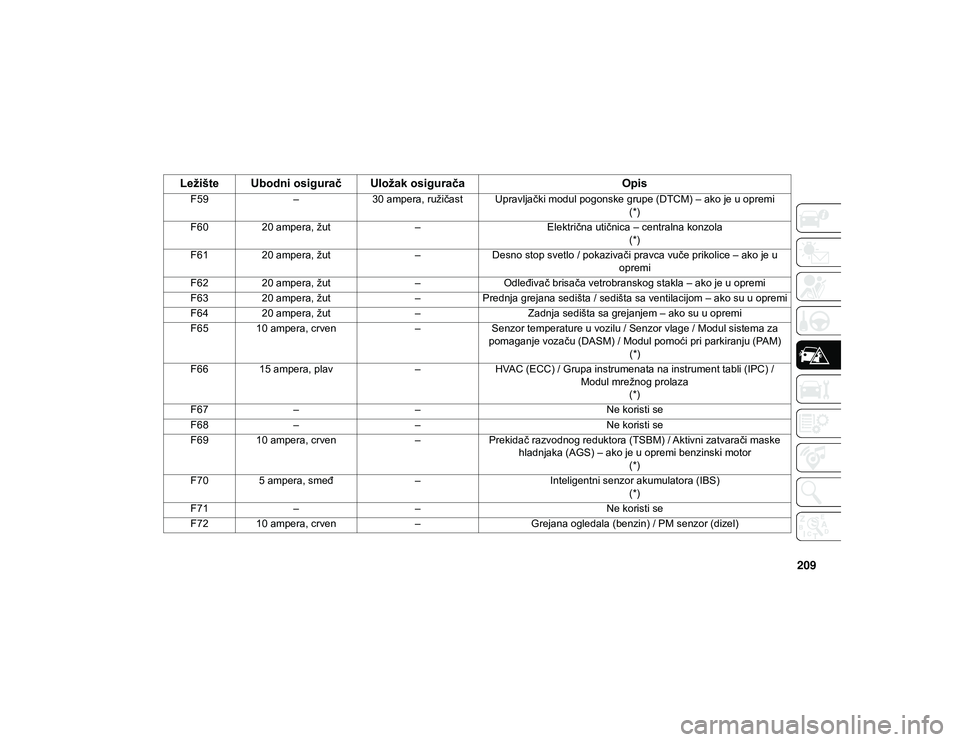

F59–30 ampera, ružičast Upravljački modul pogonske grupe (DTCM) – ako je u opremi
(*)
F60 20 ampera, žut –Električna utičnica – centralna konzola
(*)
F61 20 ampera, žut –Desno stop svetlo / pokazivači pravca vuče prikolice – ako je u
opremi
F62 20 ampera, žut –Odleđivač brisača vetrobranskog stakla – ako je u opremi
F63 20 ampera, žut –Prednja grejana sedišta / sedišta sa ventilacijom – ako su u opremi
F64 20 ampera, žut –Zadnja sedišta sa grejanjem – ako su u opremi
F65 10 ampera, crven –Senzor temperature u vozilu / Senzor vlage / Modul sistema za
pomaganje vozaču (DASM) / Modul pomoći pri parkiranju (PAM) (*)
F66 15 ampera, plav –HVAC (ECC) / Grupa instrumenata na instrument tabli (IPC) /
Modul mrežnog prolaza(*)
F67 – – Ne koristi se
F68 – – Ne koristi se
F69 10 ampera, crven –Prekidač razvodnog reduktora (TSBM) / Aktivni zatvarači maske
hladnjaka (AGS) – ako je u opremi benzinski motor (*)
F70 5 ampera, smeđ –Inteligentni senzor akumulatora (IBS)
(*)
F71 – – Ne koristi se
F72 10 ampera, crven –Grejana ogledala (benzin) / PM senzor (dizel)
Ležište Ubodni osigurač UIožak osigurača Opis
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 209

U SLUČAJU OPASNOSTI
210

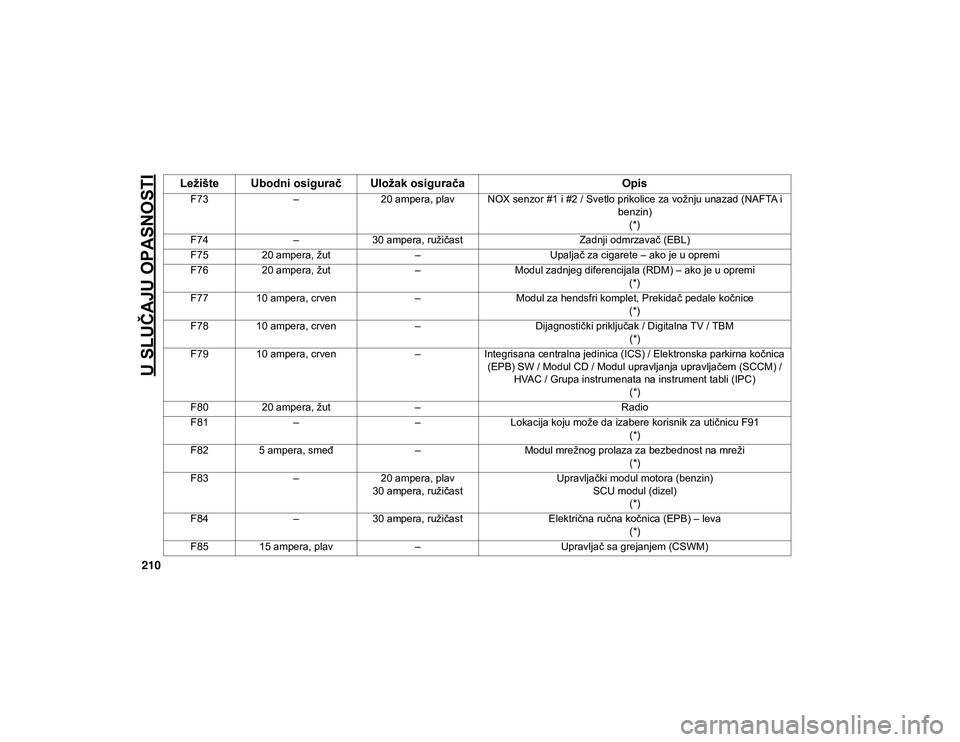

F73–20 ampera, plav NOX senzor #1 i #2 / Svetlo prikolice za vožnju unazad (NAFTA i
benzin)(*)
F74 –30 ampera, ružičast Zadnji odmrzavač (EBL)
F75 20 ampera, žut –Upaljač za cigarete – ako je u opremi
F76 20 ampera, žut –Modul zadnjeg diferencijala (RDM) – ako je u opremi
(*)
F77 10 ampera, crven –Modul za hendsfri komplet, Prekidač pedale kočnice
(*)
F78 10 ampera, crven –Dijagnostički priključak / Digitalna TV / TBM
(*)
F79 10 ampera, crven –Integrisana centralna jedinica (ICS) / Elektronska parkirna kočnica
(EPB) SW / Modul CD / Modul upravljanja upravljačem (SCCM) / HVAC / Grupa instrumenata na instrument tabli (IPC) (*)
F80 20 ampera, žut – Radio
F81 – –Lokacija koju može da izabere korisnik za utičnicu F91
(*)
F82 5 ampera, smeđ –Modul mrežnog prolaza za bezbednost na mreži
(*)
F83 –20 ampera, plav
30 ampera, ružičast Upravljački modul motora (benzin)
SCU modul (dizel)(*)
F84 –30 ampera, ružičast Električna ručna kočnica (EPB) – leva
(*)
F85 15 ampera, plav –Upravljač sa grejanjem (CSWM)
Ležište Ubodni osigurač UIožak osigurača Opis
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 210

211
F8620 ampera, žut – Sirene
F87 – – Ne koristi se
F88 10 ampera, crven –Podsetnik na sigurnosni pojas (SBR) / Inteligentna kamera
(*)
F89 10 ampera, crven –Automatsko podešavanje položaja prednjeg svetla – ako je u
opremi – prednje svetlo
F90 – – Ne koristi se
F91 20 ampera, žut –Zadnja električna utičnica – ako je u opremi / po izboru kupca
(*)
F92 – – Ne koristi se
F93 –40 ampera, zelen Modul kočionog sistema (BSM) – Motor pumpe
(*)
F94 –30 ampera, ružičast Električna ručna kočnica (EPB) – desna
(*)
F95 10 ampera, crven –Modul krova na otvaranje / Modul senzora kiše (LRSM) / Modul
automatskog zatamnjivanja ogledala (ECMM) / Dvostruki USB port (zadnji)/ Osvetljenje konzole sa utičnicama / Digitalna TV
F96 10 ampera, crven –Kontroler sistema za zaštitu (ORC) / (Vazdušni jastuk)
(*)
F97 10 ampera, crven –Kontroler sistema za zaštitu (ORC) / (Vazdušni jastuk)
(*)
F98 25 ampera, proziran –Pojačalo zvučnog izlaza / ANC
F99 – – Ne koristi se
F100 – – Ne koristi se
Ležište Ubodni osigurač UIožak osigurača Opis
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 211

U SLUČAJU OPASNOSTI
212

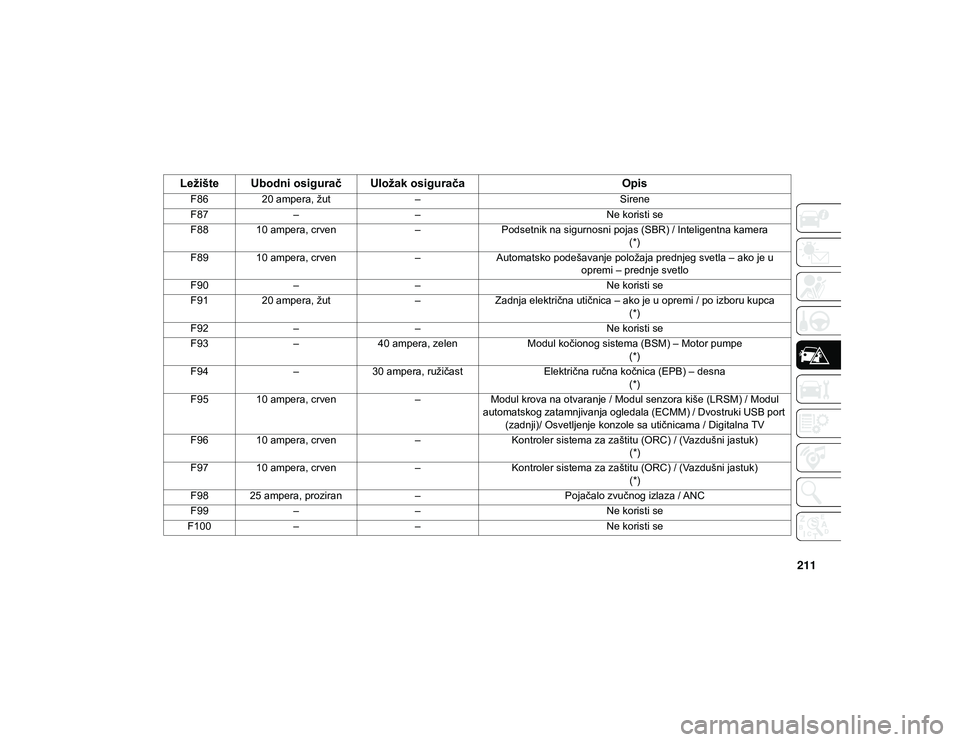

* Mini osigurač od 30 A zamenjuje osigurač od 25 A.
Osigurači unutrašnjosti
Unutrašnja tabla sa osiguračima se nalazi na upravljačkom modulu karoserije (BCM) u kabini, ispod instrument table, sa leve strane.Osigurači
CB1 30 ampera * Sedište sa električnim podešavanjem (vozač)
CB2 30 ampera * Sedište sa električnim podešavanjem (suvozač)
CB3 25 ampera Električni prozor
LežišteUbodni osigurač Opis
F3210 ampera, crven Osvetljenje unutrašnjosti
F36 10 ampera, crven Modul za otkrivanje obijanja / Sirena – ako je u opremi
F38 20 ampera, žut Otključavanje centralne brave
(*)
F43 20 ampera, žut Pumpa perača prednjih svetala
F48 25 ampera, proziran Zadnja leva / desna maglenka – ako je u opremi
F49 7,5 ampera, braon Potpora lumbalnog dela
F50 7,5 ampera, braon Bežična podloga za punjenje – ako je u opremi
F51 7,5 ampera, braon Prekidač za prozor vozača / Električna ogledala – ako je u opremi
F53 7,5 ampera, braon UCI priključak (USB i AUX)
F89 10 ampera, crven Brave vrata – Otključavanje komandom vozača
F91 7,5 ampera, braon Prednja leva maglenka (LowLine i HighLine)
F92 7,5 ampera, braon Desna zadnja maglenka (High Line)
F93 10 ampera, crven Desno oboreno svetlo
Ležište Ubodni osigurač UIožak osigurača Opis
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 212

213

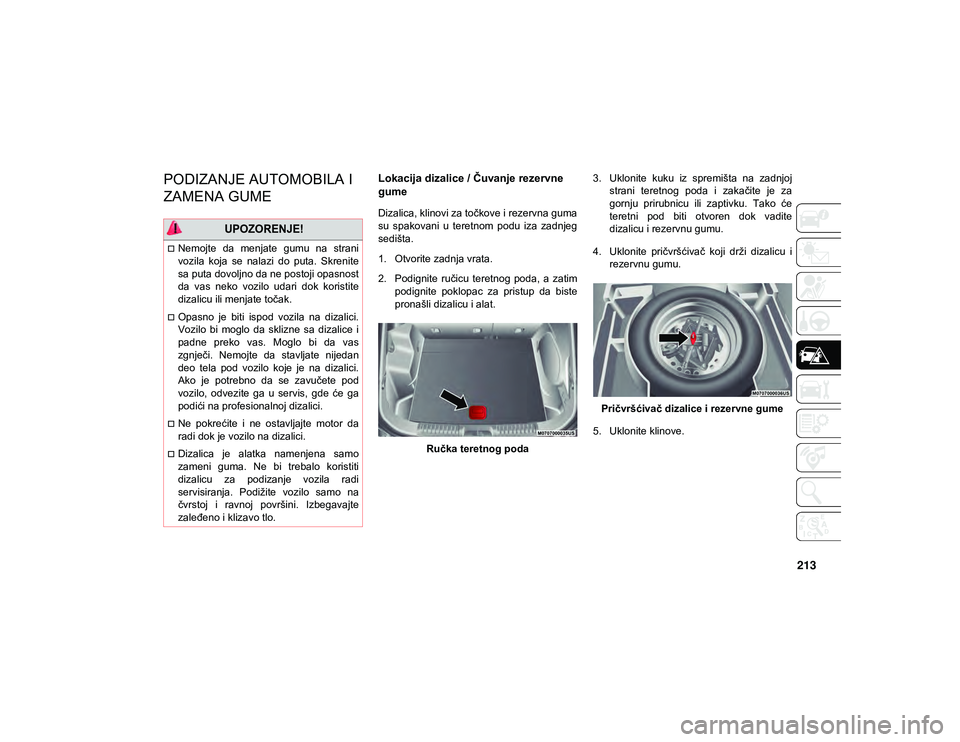

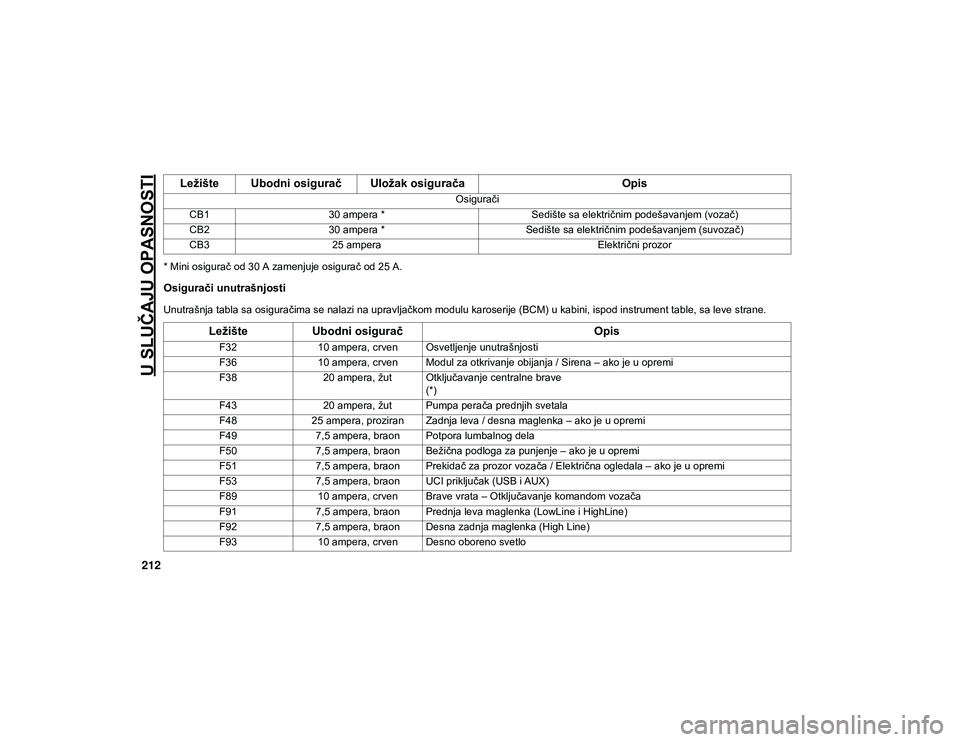

PODIZANJE AUTOMOBILA I
ZAMENA GUME Lokacija dizalice / Čuvanje rezervne
gume
Dizalica, klinovi za točkove i rezervna guma
su spakovani u teretnom podu iza zadnjeg
sedišta.
1. Otvorite zadnja vrata.
2. Podignite ručicu teretnog poda, a zatimpodignite poklopac za pristup da biste
pronašli dizalicu i alat.
Ručka teretnog poda 3. Uklonite kuku iz spremišta na zadnjoj
strani teretnog poda i zakačite je za
gornju prirubnicu ili zaptivku. Tako će
teretni pod biti otvoren dok vadite
dizalicu i rezervnu gumu.
4. Uklonite pričvršćivač koji drži dizalicu i rezervnu gumu.
Pričvršćivač dizalice i rezervne gume
5. Uklonite klinove.

UPOZORENJE!

Nemojte da menjate gumu na strani
vozila koja se nalazi do puta. Skrenite
sa puta dovoljno da ne postoji opasnost
da vas neko vozilo udari dok koristite
dizalicu ili menjate točak.
Opasno je biti ispod vozila na dizalici.
Vozilo bi moglo da sklizne sa dizalice i
padne preko vas. Moglo bi da vas
zgnječi. Nemojte da stavljate nijedan
deo tela pod vozilo koje je na dizalici.
Ako je potrebno da se zavučete pod
vozilo, odvezite ga u servis, gde će ga
podići na profesionalnoj dizalici.
Ne pokrećite i ne ostavljajte motor da
radi dok je vozilo na dizalici.
Dizalica je alatka namenjena samo
zameni guma. Ne bi trebalo koristiti
dizalicu za podizanje vozila radi
servisiranja. Podižite vozilo samo na
čvrstoj i ravnoj površini. Izbegavajte
zaleđeno i klizavo tlo.
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 213

U SLUČAJU OPASNOSTI
214

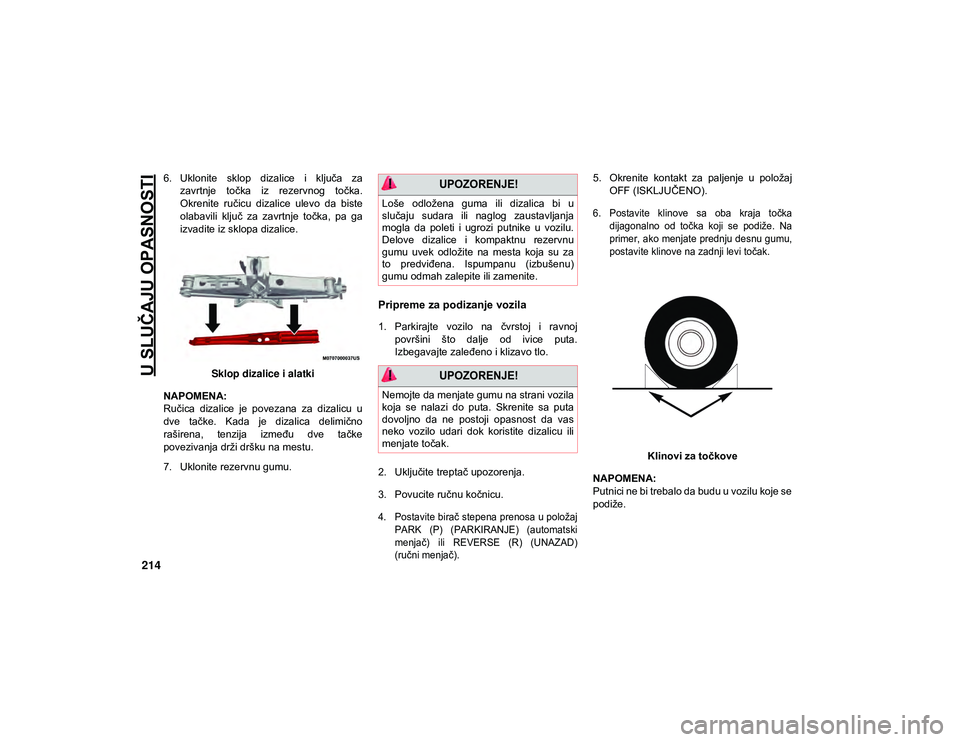

6. Uklonite sklop dizalice i ključa zazavrtnje točka iz rezervnog točka.
Okrenite ručicu dizalice ulevo da biste
olabavili ključ za zavrtnje točka, pa ga
izvadite iz sklopa dizalice.
Sklop dizalice i alatki
NAPOMENA:
Ručica dizalice je povezana za dizalicu u
dve tačke. Kada je dizalica delimično
raširena, tenzija između dve tačke
povezivanja drži dršku na mestu.
7. Uklonite rezervnu gumu.
Pripreme za podizanje vozila
1. Parkirajte vozilo na čvrstoj i ravnoj površini što dalje od ivice puta.
Izbegavajte zaleđeno i klizavo tlo.
2. Uključite treptač upozorenja.
3. Povucite ručnu kočnicu.

4. Postavite birač stepena prenosa u položaj PARK (P) (PARKIRANJE) (automatski
menjač) ili REVERSE (R) (UNAZAD)
(ručni menjač).
5. Okrenite kontakt za paljenje u položaj
OFF (ISKLJUČENO).

6. Postavite klinove sa oba kraja točka dijagonalno od točka koji se podiže. Na
primer, ako menjate prednju desnu gumu,
postavite klinove na zadnji levi točak.

Klinovi za točkove
NAPOMENA:
Putnici ne bi trebalo da budu u vozilu koje se
podiže.

UPOZORENJE!

Loše odložena guma ili dizalica bi u
slučaju sudara ili naglog zaustavljanja
mogla da poleti i ugrozi putnike u vozilu.
Delove dizalice i kompaktnu rezervnu
gumu uvek odložite na mesta koja su za
to predviđena. Ispumpanu (izbušenu)
gumu odmah zalepite ili zamenite.

UPOZORENJE!

Nemojte da menjate gumu na strani vozila
koja se nalazi do puta. Skrenite sa puta
dovoljno da ne postoji opasnost da vas
neko vozilo udari dok koristite dizalicu ili
menjate točak.
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 214

215
(Nastavak)

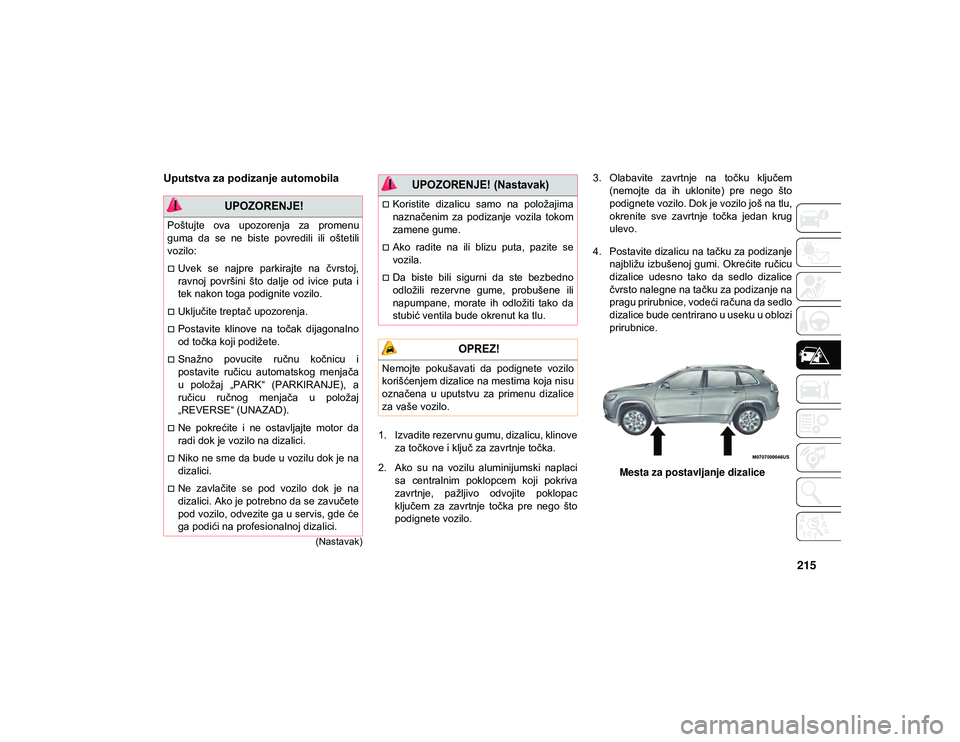

Uputstva za podizanje automobila
1. Izvadite rezervnu gumu, dizalicu, klinoveza točkove i ključ za zavrtnje točka.
2. Ako su na vozilu aluminijumski naplaci sa centralnim poklopcem koji pokriva
zavrtnje, pažljivo odvojite poklopac
ključem za zavrtnje točka pre nego što
podignete vozilo. 3. Olabavite zavrtnje na točku ključem
(nemojte da ih uklonite) pre nego što
podignete vozilo. Dok je vozilo još na tlu,
okrenite sve zavrtnje točka jedan krug
ulevo.
4. Postavite dizalicu na tačku za podizanje najbližu izbušenoj gumi. Okrećite ručicu
dizalice udesno tako da sedlo dizalice
čvrsto nalegne na tačku za podizanje na
pragu prirubnice, vodeći računa da sedlo
dizalice bude centrirano u useku u oblozi
prirubnice.
Mesta za postavljanje dizalice

UPOZORENJE!

Poštujte ova upozorenja za promenu
guma da se ne biste povredili ili oštetili
vozilo:
Uvek se najpre parkirajte na čvrstoj,
ravnoj površini što dalje od ivice puta i
tek nakon toga podignite vozilo.
Uključite treptač upozorenja.
Postavite klinove na točak dijagonalno
od točka koji podižete.
Snažno povucite ručnu kočnicu i
postavite ručicu automatskog menjača
u položaj „PARK“ (PARKIRANJE), a
ručicu ručnog menjača u položaj
„REVERSE“ (UNAZAD).
Ne pokrećite i ne ostavljajte motor da
radi dok je vozilo na dizalici.
Niko ne sme da bude u vozilu dok je na
dizalici.
Ne zavlačite se pod vozilo dok je na
dizalici. Ako je potrebno da se zavučete
pod vozilo, odvezite ga u servis, gde će
ga podići na profesionalnoj dizalici.
Koristite dizalicu samo na položajima
naznačenim za podizanje vozila tokom
zamene gume.
Ako radite na ili blizu puta, pazite se
vozila.
Da biste bili sigurni da ste bezbedno
odložili rezervne gume, probušene ili
napumpane, morate ih odložiti tako da
stubić ventila bude okrenut ka tlu.

OPREZ!

Nemojte pokušavati da podignete vozilo
korišćenjem dizalice na mestima koja nisu
označena u uputstvu za primenu dizalice
za vaše vozilo.

UPOZORENJE! (Nastavak)

2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 215

U SLUČAJU OPASNOSTI
216

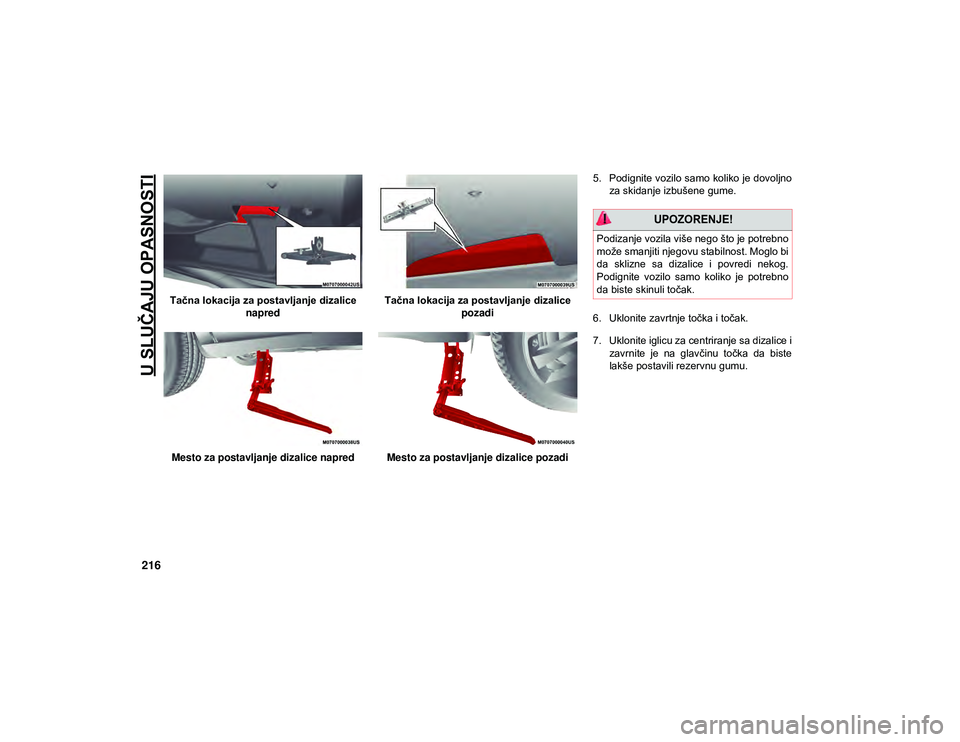

Tačna lokacija za postavljanje dizalice napred
Mesto za postavljanje dizalice napred Tačna lokacija za postavljanje dizalice
pozadi
Mesto za postavljanje dizalice pozadi 5. Podignite vozilo samo koliko je dovoljno
za skidanje izbušene gume.
6. Uklonite zavrtnje točka i točak.
7. Uklonite iglicu za centriranje sa dizalice i zavrnite je na glavčinu točka da biste
lakše postavili rezervnu gumu.

UPOZORENJE!

Podizanje vozila više nego što je potrebno
može smanjiti njegovu stabilnost. Moglo bi
da sklizne sa dizalice i povredi nekog.
Podignite vozilo samo koliko je potrebno
da biste skinuli točak.
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 216

217

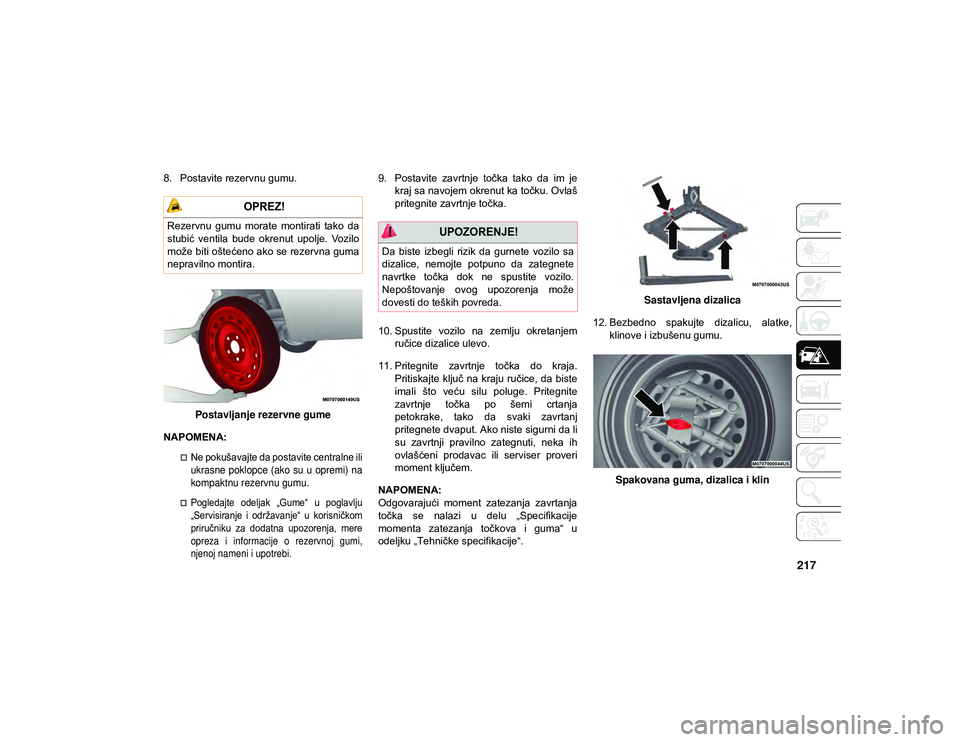

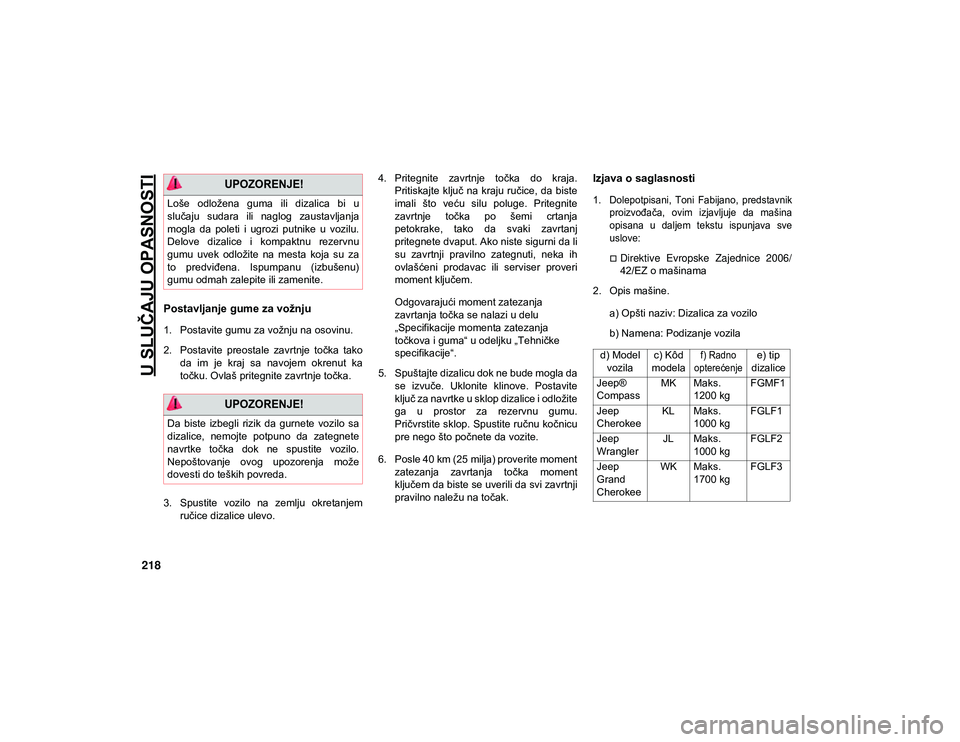

8. Postavite rezervnu gumu.Postavljanje rezervne gume
NAPOMENA:

Ne pokušavajte da postavite centralne ili
ukrasne poklopce (ako su u opremi) na
kompaktnu rezervnu gumu.

Pogledajte odeljak „Gume“ u poglavlju
„Servisiranje i održavanje“ u korisničkom
priručniku za dodatna upozorenja, mere
opreza i informacije o rezervnoj gumi, njenoj nameni i upotrebi.
9. Postavite zavrtnje točka tako da im je
kraj sa navojem okrenut ka točku. Ovlaš
pritegnite zavrtnje točka.
10. Spustite vozilo na zemlju okretanjem ručice dizalice ulevo.
11. Pritegnite zavrtnje točka do kraja. Pritiskajte ključ na kraju ručice, da biste
imali što veću silu poluge. Pritegnite
zavrtnje točka po šemi crtanja
petokrake, tako da svaki zavrtanj
pritegnete dvaput. Ako niste sigurni da li
su zavrtnji pravilno zategnuti, neka ih
ovlašćeni prodavac ili serviser proveri
moment ključem.
NAPOMENA:
Odgovarajući moment zatezanja zavrtanja
točka se nalazi u delu „Specifikacije
momenta zatezanja točkova i guma“ u
odeljku „Tehničke specifikacije“. Sastavljena dizalica
12. Bezbedno spakujte dizalicu, alatke, klinove i izbušenu gumu.
Spakovana guma, dizalica i klin

OPREZ!

Rezervnu gumu morate montirati tako da
stubić ventila bude okrenut upolje. Vozilo
može biti oštećeno ako se rezervna guma
nepravilno montira.
UPOZORENJE!

Da biste izbegli rizik da gurnete vozilo sa
dizalice, nemojte potpuno da zategnete
navrtke točka dok ne spustite vozilo.
Nepoštovanje ovog upozorenja može
dovesti do teških povreda.
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 217

U SLUČAJU OPASNOSTI
218
Postavljanje gume za vožnju
1. Postavite gumu za vožnju na osovinu.
2. Postavite preostale zavrtnje točka takoda im je kraj sa navojem okrenut ka
točku. Ovlaš pritegnite zavrtnje točka.
3. Spustite vozilo na zemlju okretanjem ručice dizalice ulevo. 4. Pritegnite zavrtnje točka do kraja.
Pritiskajte ključ na kraju ručice, da biste
imali što veću silu poluge. Pritegnite
zavrtnje točka po šemi crtanja
petokrake, tako da svaki zavrtanj
pritegnete dvaput. Ako niste sigurni da li
su zavrtnji pravilno zategnuti, neka ih
ovlašćeni prodavac ili serviser proveri
moment ključem.
Odgovarajući moment zatezanja
zavrtanja točka se nalazi u delu
„Specifikacije momenta zatezanja
točkova i guma“ u odeljku „Tehničke
specifikacije“.
5. Spuštajte dizalicu dok ne bude mogla da se izvuče. Uklonite klinove. Postavite
ključ za navrtke u sklop dizalice i odložite
ga u prostor za rezervnu gumu.
Pričvrstite sklop. Spustite ručnu kočnicu
pre nego što počnete da vozite.
6. Posle 40 km (25 milja) proverite moment zatezanja zavrtanja točka moment
ključem da biste se uverili da svi zavrtnji
pravilno naležu na točak.
Izjava o saglasnosti

1. Dolepotpisani, Toni Fabijano, predstavnikproizvođača, ovim izjavljuje da mašina
opisana u daljem tekstu ispunjava sve
uslove:

Direktive Evropske Zajednice 2006/42/EZ o mašinama
2. Opis mašine.
a) Opšti naziv: Dizalica za vozilo
b) Namena: Podizanje vozila

UPOZORENJE!

Loše odložena guma ili dizalica bi u
slučaju sudara ili naglog zaustavljanja
mogla da poleti i ugrozi putnike u vozilu.
Delove dizalice i kompaktnu rezervnu
gumu uvek odložite na mesta koja su za
to predviđena. Ispumpanu (izbušenu)
gumu odmah zalepite ili zamenite.

UPOZORENJE!

Da biste izbegli rizik da gurnete vozilo sa
dizalice, nemojte potpuno da zategnete
navrtke točka dok ne spustite vozilo.
Nepoštovanje ovog upozorenja može
dovesti do teških povreda.
d) Model vozila c) Kôd
modela
f) Radno
opterećenje
e) tip
dizalice
Jeep®
Compass MK Maks.
1200 kg FGMF1
Jeep
Cherokee KL Maks.
1000 kg FGLF1
Jeep
Wrangler JL Maks.
1000 kg FGLF2
Jeep
Grand
Cherokee WK Maks.
1700 kg FGLF3
2020_JEEP_CHEROKEE_UG_LHD_SR.book Page 218
