JEEP CHEROKEE 2021 Manual de Empleo y Cuidado (in Spanish)

139
(Continuado)

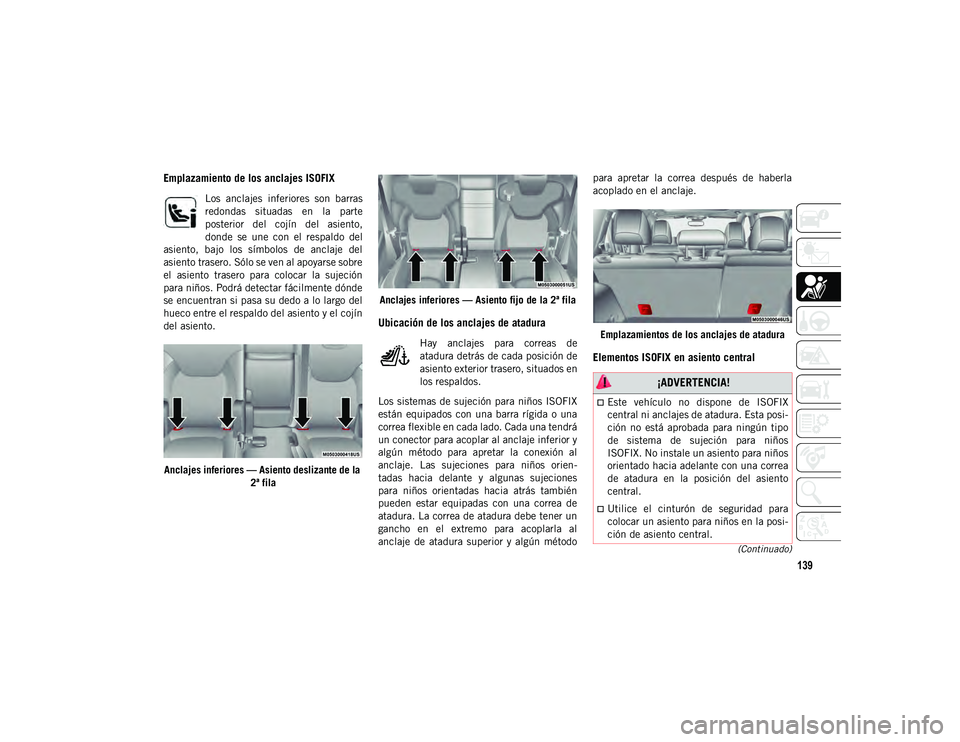

Emplazamiento de los anclajes ISOFIX
Los anclajes inferiores son barras
redondas situadas en la parte
posterior del cojín del asiento,
donde se une con el respaldo del
asiento, bajo los símbolos de anclaje del
asiento trasero. Sólo se ven al apoyarse sobre
el asiento trasero para colocar la sujeción
para niños. Podrá detectar fácilmente dónde
se encuentran si pasa su dedo a lo largo del
hueco entre el respaldo del asiento y el cojín
del asiento.
Anclajes inferiores — Asiento deslizante de la 2ª fila Anclajes inferiores — Asiento fijo de la 2ª fila
Ubicación de los anclajes de atadura
Hay anclajes para correas de
atadura detrás de cada posición de
asiento exterior trasero, situados en
los respaldos.
Los sistemas de sujeción para niños ISOFIX
están equipados con una barra rígida o una
correa flexible en cada lado. Cada una tendrá
un conector para acoplar al anclaje inferior y
algún método para apretar la conexión al
anclaje. Las sujeciones para niños orien-
tadas hacia delante y algunas sujeciones
para niños orientadas hacia atrás también
pueden estar equipadas con una correa de
atadura. La correa de atadura debe tener un
gancho en el extremo para acoplarla al
anclaje de atadura superior y algún método para apretar la correa después de haberla
acoplado en el anclaje.
Emplazamientos de los anclajes de atadura
Elementos ISOFIX en asiento central
¡ADVERTENCIA!
Este vehículo no dispone de ISOFIX
central ni anclajes de atadura. Esta posi-
ción no está aprobada para ningún tipo
de sistema de sujeción para niños
ISOFIX. No instale un asiento para niños
orientado hacia adelante con una correa
de atadura en la posición del asiento
central.
Utilice el cinturón de seguridad para
colocar un asiento para niños en la posi-
ción de asiento central.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 139

SEGURIDAD

140

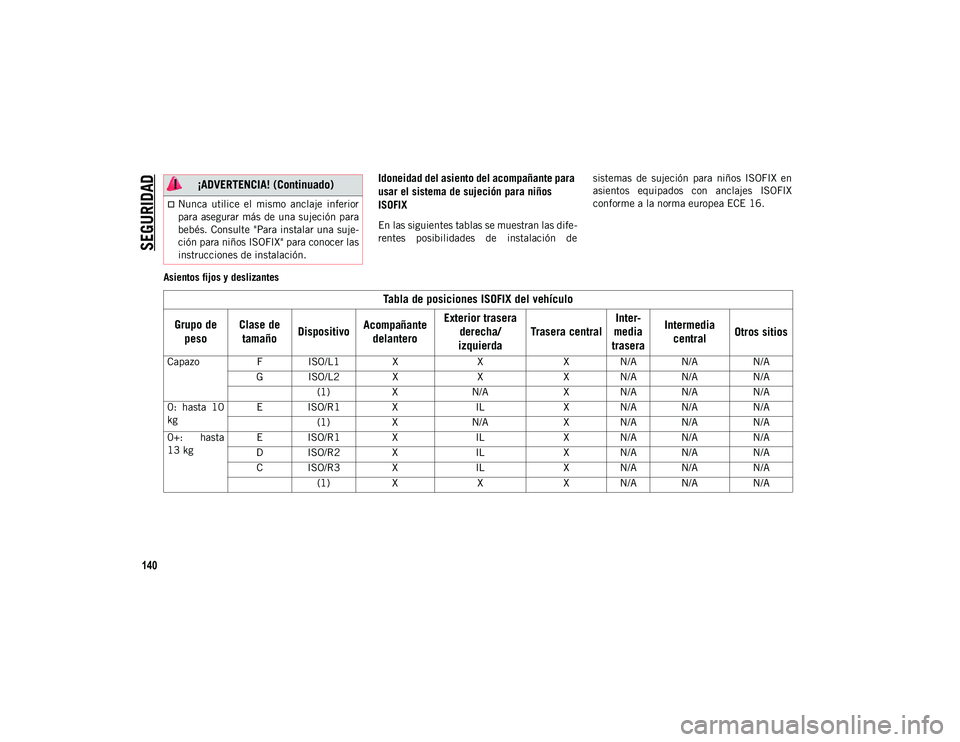

Idoneidad del asiento del acompañante para
usar el sistema de sujeción para niños
ISOFIX
En las siguientes tablas se muestran las dife-
rentes posibilidades de instalación desistemas de sujeción para niños ISOFIX en
asientos equipados con anclajes ISOFIX
conforme a la norma europea ECE 16.
Asientos fijos y deslizantes
Nunca utilice el mismo anclaje inferior
para asegurar más de una sujeción para
bebés. Consulte "Para instalar una suje-
ción para niños ISOFIX" para conocer las
instrucciones de instalación.
¡ADVERTENCIA! (Continuado)
Tabla de posiciones ISOFIX del vehículo
Grupo de peso Clase de
tamaño Dispositivo Acompañante
delantero Exterior trasera
derecha/
izquierda Trasera central Inter-
media
trasera Intermedia
central Otros sitios
Capazo
F ISO/L1 XX X N/A N/A N/A
G ISO/L2 XX X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0: hasta 10
kg E ISO/R1
XIL X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0+: hasta
13 kg E ISO/R1
XIL X N/A N/A N/A
D ISO/R2 XIL X N/A N/A N/A
C ISO/R3 XIL X N/A N/A N/A
(1) X X X N/A N/A N/A
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 140

141

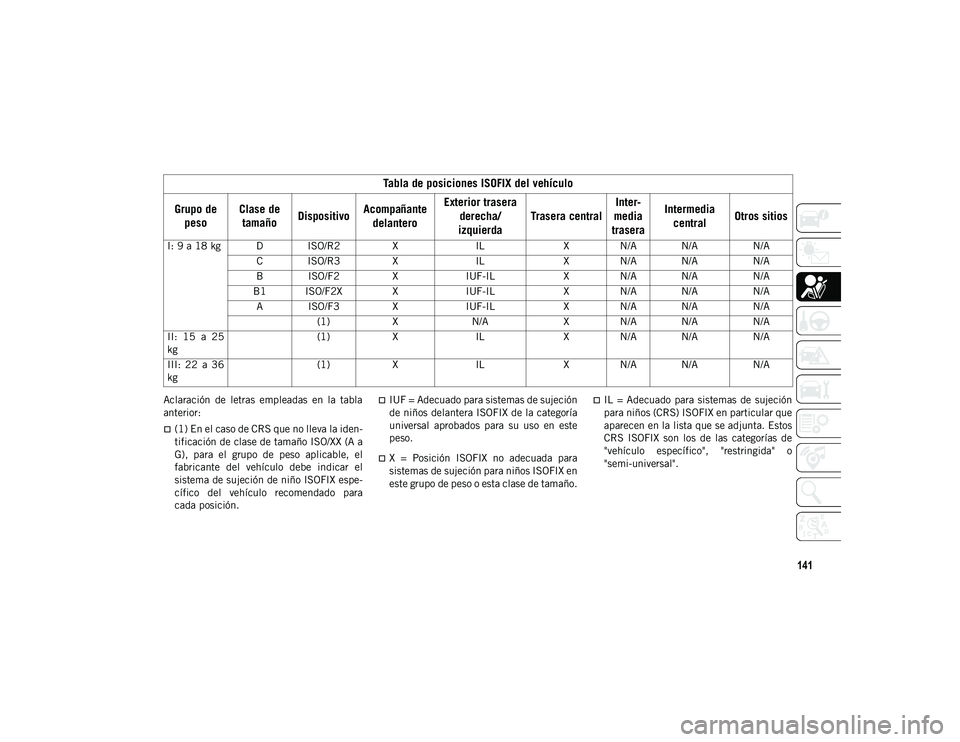

Aclaración de letras empleadas en la tabla
anterior:
(1) En el caso de CRS que no lleva la iden-
tificación de clase de tamaño ISO/XX (A a
G), para el grupo de peso aplicable, el
fabricante del vehículo debe indicar el
sistema de sujeción de niño ISOFIX espe-
cífico del vehículo recomendado para
cada posición.
IUF = Adecuado para sistemas de sujeción
de niños delantera ISOFIX de la categoría
universal aprobados para su uso en este
peso.
X = Posición ISOFIX no adecuada para
sistemas de sujeción para niños ISOFIX en
este grupo de peso o esta clase de tamaño.
IL = Adecuado para sistemas de sujeción
para niños (CRS) ISOFIX en particular que
aparecen en la lista que se adjunta. Estos
CRS ISOFIX son los de las categorías de
"vehículo específico", "restringida" o
"semi-universal".
I: 9 a 18 kg D ISO/R2
XIL X N/A N/A N/A
C ISO/R3 XIL X N/A N/A N/A
B ISO/F2 XIUF-IL X N/A N/A N/A
B1 ISO/F2X X IUF-ILX N/A N/A N/A
A ISO/F3 XIUF-IL X N/A N/A N/A
(1) X N/A X N/A N/A N/A
II: 15 a 25
kg (1)
X IL X N/A N/A N/A
III: 22 a 36
kg (1)
X IL X N/A N/A N/A
Tabla de posiciones ISOFIX del vehículo
Grupo de peso Clase de
tamaño Dispositivo Acompañante
delantero Exterior trasera
derecha/
izquierda Trasera central Inter-
media
trasera Intermedia
central Otros sitios
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 141

SEGURIDAD

142

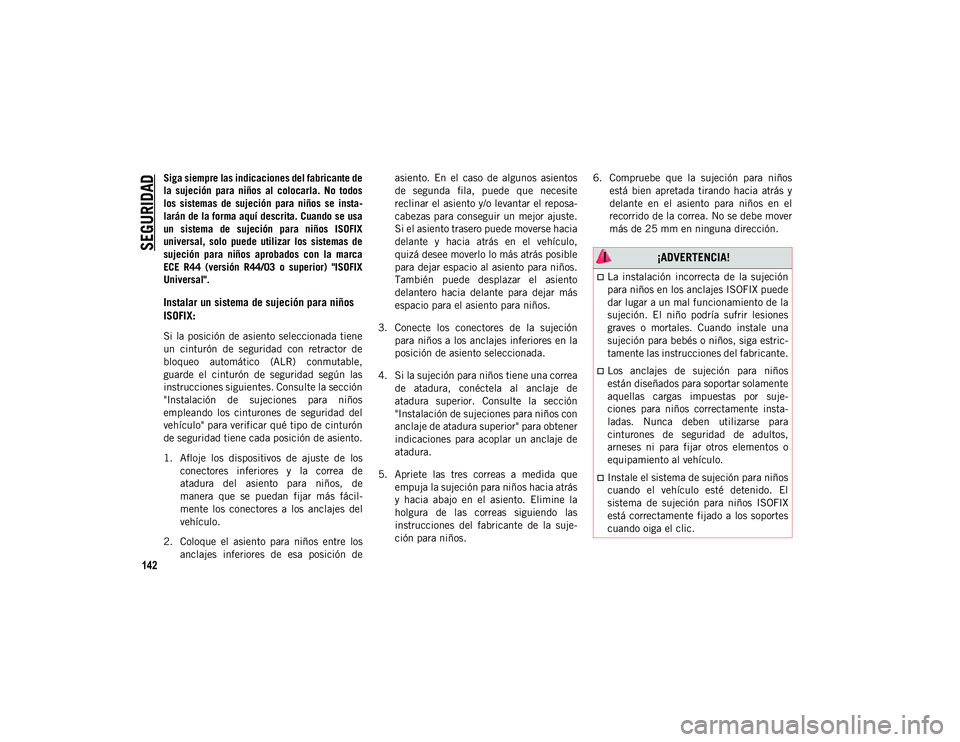

Siga siempre las indicaciones del fabricante de
la sujeción para niños al colocarla. No todos
los sistemas de sujeción para niños se insta-
larán de la forma aquí descrita. Cuando se usa
un sistema de sujeción para niños ISOFIX
universal, solo puede utilizar los sistemas de
sujeción para niños aprobados con la marca
ECE R44 (versión R44/03 o superior) "ISOFIX
Universal".
Instalar un sistema de sujeción para niños
ISOFIX:
Si la posición de asiento seleccionada tiene
un cinturón de seguridad con retractor de
bloqueo automático (ALR) conmutable,
guarde el cinturón de seguridad según las
instrucciones siguientes. Consulte la sección
"Instalación de sujeciones para niños
empleando los cinturones de seguridad del
vehículo" para verificar qué tipo de cinturón
de seguridad tiene cada posición de asiento.
1. Afloje los dispositivos de ajuste de losconectores inferiores y la correa de
atadura del asiento para niños, de
manera que se puedan fijar más fácil-
mente los conectores a los anclajes del
vehículo.
2. Coloque el asiento para niños entre los anclajes inferiores de esa posición de asiento. En el caso de algunos asientos
de segunda fila, puede que necesite
reclinar el asiento y/o levantar el reposa-
cabezas para conseguir un mejor ajuste.
Si el asiento trasero puede moverse hacia
delante y hacia atrás en el vehículo,
quizá desee moverlo lo más atrás posible
para dejar espacio al asiento para niños.
También puede desplazar el asiento
delantero hacia delante para dejar más
espacio para el asiento para niños.
3. Conecte los conectores de la sujeción para niños a los anclajes inferiores en la
posición de asiento seleccionada.
4. Si la sujeción para niños tiene una correa de atadura, conéctela al anclaje de
atadura superior. Consulte la sección
"Instalación de sujeciones para niños con
anclaje de atadura superior" para obtener
indicaciones para acoplar un anclaje de
atadura.
5. Apriete las tres correas a medida que empuja la sujeción para niños hacia atrás
y hacia abajo en el asiento. Elimine la
holgura de las correas siguiendo las
instrucciones del fabricante de la suje-
ción para niños. 6. Compruebe que la sujeción para niños
está bien apretada tirando hacia atrás y
delante en el asiento para niños en el
recorrido de la correa. No se debe mover
más de 25 mm en ninguna dirección.
¡ADVERTENCIA!
La instalación incorrecta de la sujeción
para niños en los anclajes ISOFIX puede
dar lugar a un mal funcionamiento de la
sujeción. El niño podría sufrir lesiones
graves o mortales. Cuando instale una
sujeción para bebés o niños, siga estric-
tamente las instrucciones del fabricante.
Los anclajes de sujeción para niños
están diseñados para soportar solamente
aquellas cargas impuestas por suje-
ciones para niños correctamente insta-
ladas. Nunca deben utilizarse para
cinturones de seguridad de adultos,
arneses ni para fijar otros elementos o
equipamiento al vehículo.
Instale el sistema de sujeción para niños
cuando el vehículo esté detenido. El
sistema de sujeción para niños ISOFIX
está correctamente fijado a los soportes
cuando oiga el clic.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 142

143

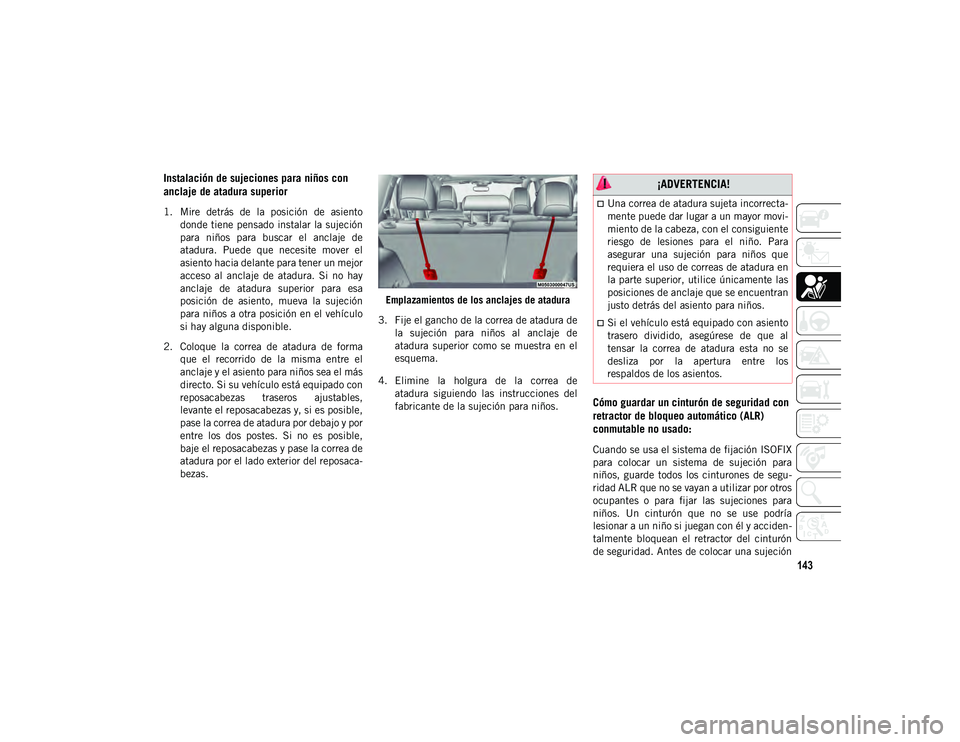

Instalación de sujeciones para niños con
anclaje de atadura superior
1. Mire detrás de la posición de asientodonde tiene pensado instalar la sujeción
para niños para buscar el anclaje de
atadura. Puede que necesite mover el
asiento hacia delante para tener un mejor
acceso al anclaje de atadura. Si no hay
anclaje de atadura superior para esa
posición de asiento, mueva la sujeción
para niños a otra posición en el vehículo
si hay alguna disponible.
2. Coloque la correa de atadura de forma que el recorrido de la misma entre el
anclaje y el asiento para niños sea el más
directo. Si su vehículo está equipado con
reposacabezas traseros ajustables,
levante el reposacabezas y, si es posible,
pase la correa de atadura por debajo y por
entre los dos postes. Si no es posible,
baje el reposacabezas y pase la correa de
atadura por el lado exterior del reposaca-
bezas. Emplazamientos de los anclajes de atadura
3. Fije el gancho de la correa de atadura de la sujeción para niños al anclaje de
atadura superior como se muestra en el
esquema.
4. Elimine la holgura de la correa de atadura siguiendo las instrucciones del
fabricante de la sujeción para niños.
Cómo guardar un cinturón de seguridad con
retractor de bloqueo automático (ALR)
conmutable no usado:
Cuando se usa el sistema de fijación ISOFIX
para colocar un sistema de sujeción para
niños, guarde todos los cinturones de segu-
ridad ALR que no se vayan a utilizar por otros
ocupantes o para fijar las sujeciones para
niños. Un cinturón que no se use podría
lesionar a un niño si juegan con él y acciden-
talmente bloquean el retractor del cinturón
de seguridad. Antes de colocar una sujeción
¡ADVERTENCIA!
Una correa de atadura sujeta incorrecta-
mente puede dar lugar a un mayor movi-
miento de la cabeza, con el consiguiente
riesgo de lesiones para el niño. Para
asegurar una sujeción para niños que
requiera el uso de correas de atadura en
la parte superior, utilice únicamente las
posiciones de anclaje que se encuentran
justo detrás del asiento para niños.
Si el vehículo está equipado con asiento
trasero dividido, asegúrese de que al
tensar la correa de atadura esta no se
desliza por la apertura entre los
respaldos de los asientos.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 143

SEGURIDAD

144(Continuado)

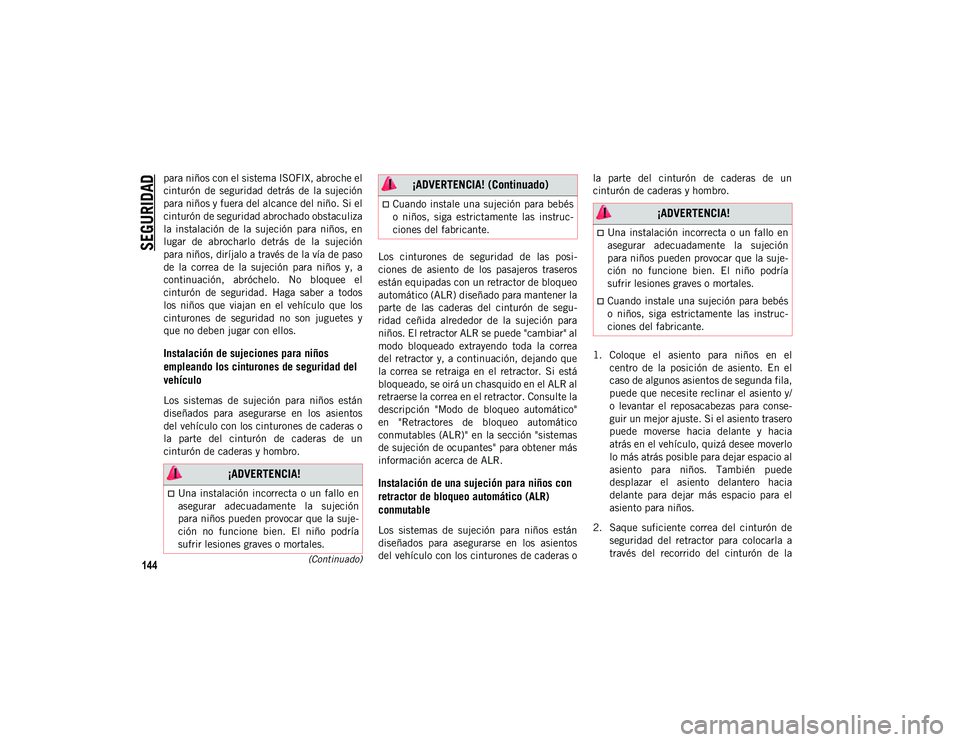

para niños con el sistema ISOFIX, abroche el
cinturón de seguridad detrás de la sujeción
para niños y fuera del alcance del niño. Si el
cinturón de seguridad abrochado obstaculiza
la instalación de la sujeción para niños, en
lugar de abrocharlo detrás de la sujeción
para niños, diríjalo a través de la vía de paso
de la correa de la sujeción para niños y, a
continuación, abróchelo. No bloquee el
cinturón de seguridad. Haga saber a todos
los niños que viajan en el vehículo que los
cinturones de seguridad no son juguetes y
que no deben jugar con ellos.
Instalación de sujeciones para niños
empleando los cinturones de seguridad del
vehículo
Los sistemas de sujeción para niños están
diseñados para asegurarse en los asientos
del vehículo con los cinturones de caderas o
la parte del cinturón de caderas de un
cinturón de caderas y hombro.Los cinturones de seguridad de las posi-
ciones de asiento de los pasajeros traseros
están equipadas con un retractor de bloqueo
automático (ALR) diseñado para mantener la
parte de las caderas del cinturón de segu-
ridad ceñida alrededor de la sujeción para
niños. El retractor ALR se puede "cambiar" al
modo bloqueado extrayendo toda la correa
del retractor y, a continuación, dejando que
la correa se retraiga en el retractor. Si está
bloqueado, se oirá un chasquido en el ALR al
retraerse la correa en el retractor. Consulte la
descripción "Modo de bloqueo automático"
en "Retractores de bloqueo automático
conmutables (ALR)" en la sección "sistemas
de sujeción de ocupantes" para obtener más
información acerca de ALR.
Instalación de una sujeción para niños con
retractor de bloqueo automático (ALR)
conmutable
Los sistemas de sujeción para niños están
diseñados para asegurarse en los asientos
del vehículo con los cinturones de caderas ola parte del cinturón de caderas de un
cinturón de caderas y hombro.
1. Coloque el asiento para niños en el
centro de la posición de asiento. En el
caso de algunos asientos de segunda fila,
puede que necesite reclinar el asiento y/
o levantar el reposacabezas para conse-
guir un mejor ajuste. Si el asiento trasero
puede moverse hacia delante y hacia
atrás en el vehículo, quizá desee moverlo
lo más atrás posible para dejar espacio al
asiento para niños. También puede
desplazar el asiento delantero hacia
delante para dejar más espacio para el
asiento para niños.
2. Saque suficiente correa del cinturón de seguridad del retractor para colocarla a
través del recorrido del cinturón de la
¡ADVERTENCIA!
Una instalación incorrecta o un fallo en
asegurar adecuadamente la sujeción
para niños pueden provocar que la suje-
ción no funcione bien. El niño podría
sufrir lesiones graves o mortales.
Cuando instale una sujeción para bebés
o niños, siga estrictamente las instruc-
ciones del fabricante.
¡ADVERTENCIA! (Continuado)
¡ADVERTENCIA!
Una instalación incorrecta o un fallo en
asegurar adecuadamente la sujeción
para niños pueden provocar que la suje-
ción no funcione bien. El niño podría
sufrir lesiones graves o mortales.
Cuando instale una sujeción para bebés
o niños, siga estrictamente las instruc-
ciones del fabricante.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 144

145

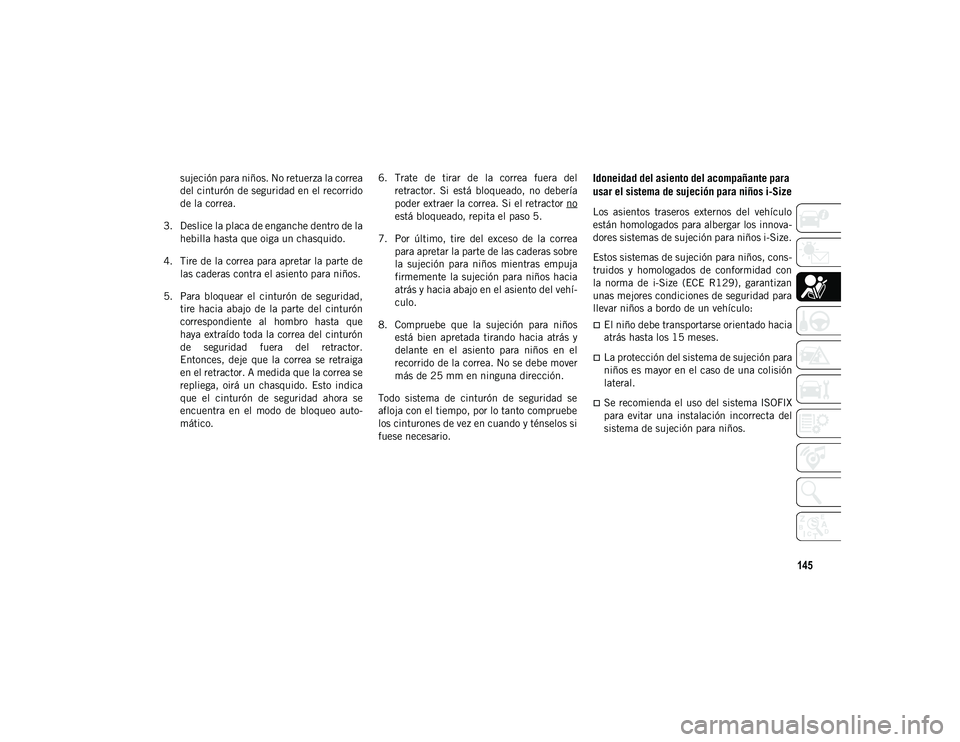

sujeción para niños. No retuerza la correa
del cinturón de seguridad en el recorrido
de la correa.
3. Deslice la placa de enganche dentro de la hebilla hasta que oiga un chasquido.
4. Tire de la correa para apretar la parte de las caderas contra el asiento para niños.
5. Para bloquear el cinturón de seguridad, tire hacia abajo de la parte del cinturón
correspondiente al hombro hasta que
haya extraído toda la correa del cinturón
de seguridad fuera del retractor.
Entonces, deje que la correa se retraiga
en el retractor. A medida que la correa se
repliega, oirá un chasquido. Esto indica
que el cinturón de seguridad ahora se
encuentra en el modo de bloqueo auto-
mático. 6. Trate de tirar de la correa fuera del
retractor. Si está bloqueado, no debería
poder extraer la correa. Si el retractor no
está bloqueado, repita el paso 5.
7. Por último, tire del exceso de la correa para apretar la parte de las caderas sobre
la sujeción para niños mientras empuja
firmemente la sujeción para niños hacia
atrás y hacia abajo en el asiento del vehí-
culo.
8. Compruebe que la sujeción para niños está bien apretada tirando hacia atrás y
delante en el asiento para niños en el
recorrido de la correa. No se debe mover
más de 25 mm en ninguna dirección.
Todo sistema de cinturón de seguridad se
afloja con el tiempo, por lo tanto compruebe
los cinturones de vez en cuando y ténselos si
fuese necesario.
Idoneidad del asiento del acompañante para
usar el sistema de sujeción para niños i-Size
Los asientos traseros externos del vehículo
están homologados para albergar los innova-
dores sistemas de sujeción para niños i-Size.
Estos sistemas de sujeción para niños, cons-
truidos y homologados de conformidad con
la norma de i-Size (ECE R129), garantizan
unas mejores condiciones de seguridad para
llevar niños a bordo de un vehículo:
El niño debe transportarse orientado hacia
atrás hasta los 15 meses.
La protección del sistema de sujeción para
niños es mayor en el caso de una colisión
lateral.
Se recomienda el uso del sistema ISOFIX
para evitar una instalación incorrecta del
sistema de sujeción para niños.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 145

SEGURIDAD

146

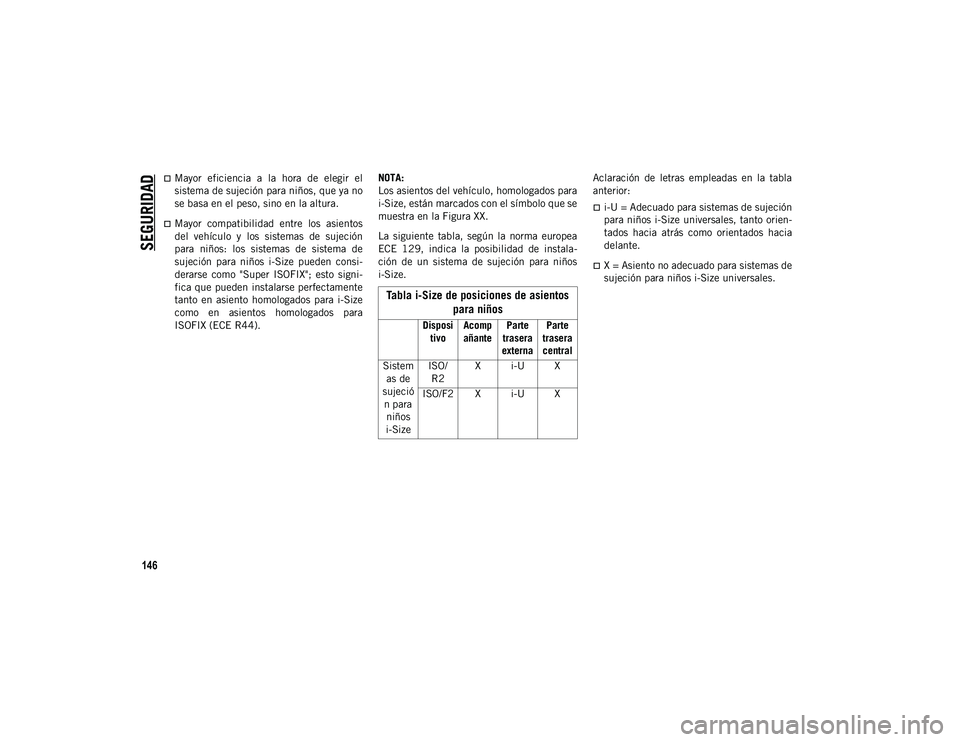

Mayor eficiencia a la hora de elegir el
sistema de sujeción para niños, que ya no
se basa en el peso, sino en la altura.
Mayor compatibilidad entre los asientos
del vehículo y los sistemas de sujeción
para niños: los sistemas de sistema de
sujeción para niños i-Size pueden consi-
derarse como "Super ISOFIX"; esto signi-
fica que pueden instalarse perfectamente
tanto en asiento homologados para i-Size
como en asientos homologados para
ISOFIX (ECE R44).NOTA:
Los asientos del vehículo, homologados para
i-Size, están marcados con el símbolo que se
muestra en la Figura XX.
La siguiente tabla, según la norma europea
ECE 129, indica la posibilidad de instala-
ción de un sistema de sujeción para niños
i-Size.
Aclaración de letras empleadas en la tabla
anterior:
i-U = Adecuado para sistemas de sujeción
para niños i-Size universales, tanto orien-
tados hacia atrás como orientados hacia
delante.
X = Asiento no adecuado para sistemas de
sujeción para niños i-Size universales.
Tabla i-Size de posiciones de asientos
para niños
Disposi
tivo Acomp
añante Parte
trasera
externa Parte
trasera
central
Sistem as de
sujeció n para niños
i-Size ISO/
R2 X i-U X
ISO/F2 X i-U X
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 146

147

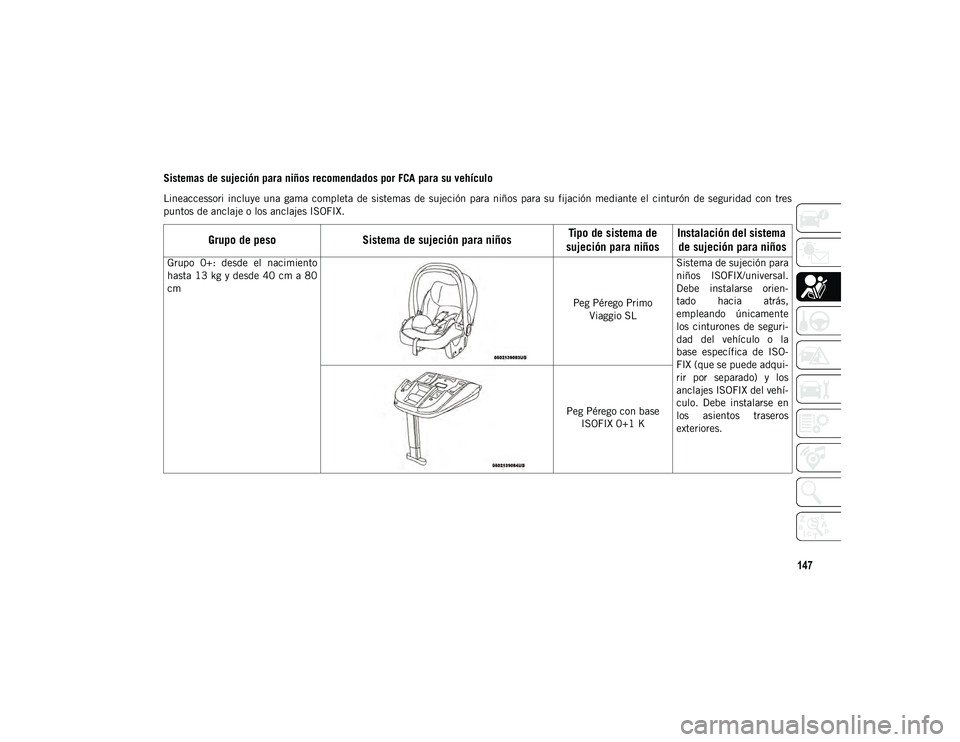

Sistemas de sujeción para niños recomendados por FCA para su vehículo
Lineaccessori incluye una gama completa de sistemas de sujeción para niños para su fijación mediante el cinturón de seguridad con tres
puntos de anclaje o los anclajes ISOFIX.
Grupo de pesoSistema de sujeción para niños Tipo de sistema de
sujeción para niños Instalación del sistema
de sujeción para niños
Grupo 0+: desde el nacimiento
hasta 13 kg y desde 40 cm a 80
cm
Peg Pérego Primo
Viaggio SL Sistema de sujeción para
niños ISOFIX/universal.
Debe instalarse orien-
tado hacia atrás,
empleando únicamente
los cinturones de seguri-
dad del vehículo o la
base específica de ISO-
FIX (que se puede adqui-
rir por separado) y los
anclajes ISOFIX del vehí-
culo. Debe instalarse en
los asientos traseros
exteriores.
Peg Pérego con base
ISOFIX 0+1 K
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 147

SEGURIDAD

148
Grupo 1: desde 9 a 18 kg y
desde 67 cm a 105 cmBritax Roemer Duo Plus Solo debe instalarse
orientado hacia delante,
usando las fijaciones
ISOFIX y la correa supe-
rior proporcionada con el
sistema de sujeción para
niños. Debe instalarse
en los asientos traseros
exteriores.
Grupo 2: desde 15 a 25 kg y
desde 95 cm a 135 cm Britax Roemer Kidfix XP Solo puede instalarse
orientado hacia delante,
usando el cinturón de
seguridad de tres pun-
tos y los anclajes ISOFIX
del vehículo, si están
presentes. Jeep reco-
mienda instalarlo
usando los puntos de
anclaje ISOFIX del vehí-
culo. Debe instalarse en
los asientos traseros
exteriores.
Grupo de peso Sistema de sujeción para niños Tipo de sistema de
sujeción para niños Instalación del sistema
de sujeción para niños
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 148
