JEEP COMPASS 2018 Drift- och underhållshandbok (in Swedish)
Manufacturer: JEEP, Model Year: 2018, Model line: COMPASS, Model: JEEP COMPASS 2018Pages: 360, PDF Size: 5.71 MB

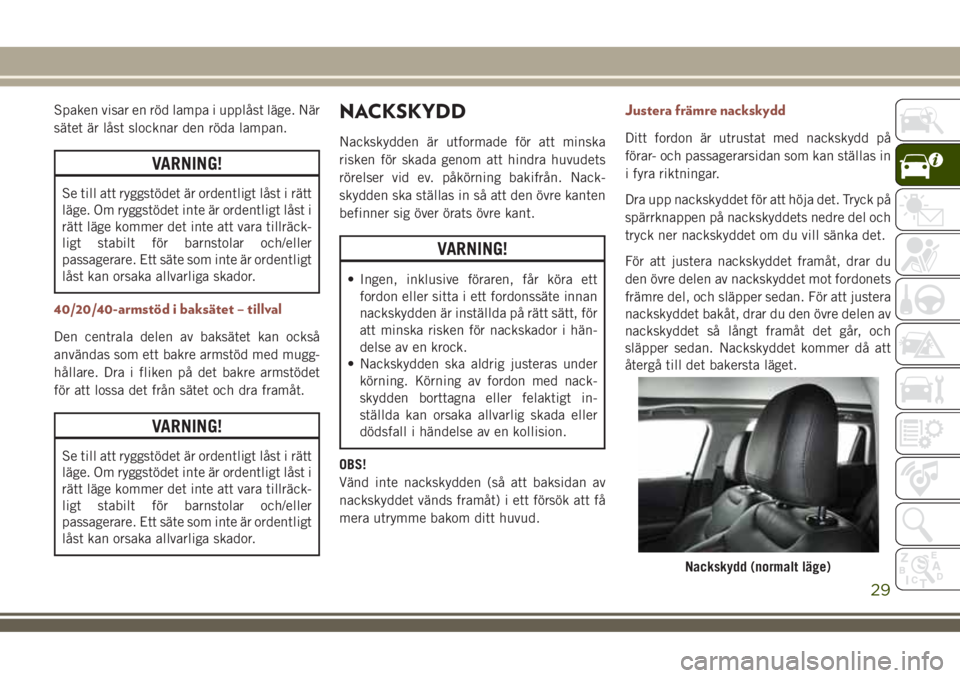

Page 31 of 360
Spaken visar en röd lampa i upplåst läge. När
sätet är låst slocknar den röda lampan.
VARNING!
Se till att ryggstödet är ordentligt låst i rätt
läge. Om ryggstödet inte är ordentligt låst i
rätt läge kommer det inte att vara tillräck-
ligt stabilt för barnstolar och/eller
passagerare. Ett säte som inte är ordentligt
låst kan orsaka allvarliga skador.
40/20/40-armstöd i baksätet – tillval
Den centrala delen av baksätet kan också
användas som ett bakre armstöd med mugg-
hållare. Dra i fliken på det bakre armstödet
för att lossa det från sätet och dra framåt.
VARNING!
Se till att ryggstödet är ordentligt låst i rätt
läge. Om ryggstödet inte är ordentligt låst i
rätt läge kommer det inte att vara tillräck-
ligt stabilt för barnstolar och/eller
passagerare. Ett säte som inte är ordentligt
låst kan orsaka allvarliga skador.
NACKSKYDD
Nackskydden är utformade för att minska
risken för skada genom att hindra huvudets
rörelser vid ev. påkörning bakifrån. Nack-
skydden ska ställas in så att den övre kanten
befinner sig över örats övre kant.
VARNING!
• Ingen, inklusive föraren, får köra ett
fordon eller sitta i ett fordonssäte innan
nackskydden är inställda på rätt sätt, för
att minska risken för nackskador i hän-
delse av en krock.
• Nackskydden ska aldrig justeras under
körning. Körning av fordon med nack-
skydden borttagna eller felaktigt in-
ställda kan orsaka allvarlig skada eller
dödsfall i händelse av en kollision.
OBS!
Vänd inte nackskydden (så att baksidan av
nackskyddet vänds framåt) i ett försök att få
mera utrymme bakom ditt huvud.
Justera främre nackskydd
Ditt fordon är utrustat med nackskydd på
förar- och passagerarsidan som kan ställas in
i fyra riktningar.
Dra upp nackskyddet för att höja det. Tryck på
spärrknappen på nackskyddets nedre del och
tryck ner nackskyddet om du vill sänka det.
För att justera nackskyddet framåt, drar du
den övre delen av nackskyddet mot fordonets
främre del, och släpper sedan. För att justera
nackskyddet bakåt, drar du den övre delen av
nackskyddet så långt framåt det går, och
släpper sedan. Nackskyddet kommer då att
återgå till det bakersta läget.
Nackskydd (normalt läge)
29

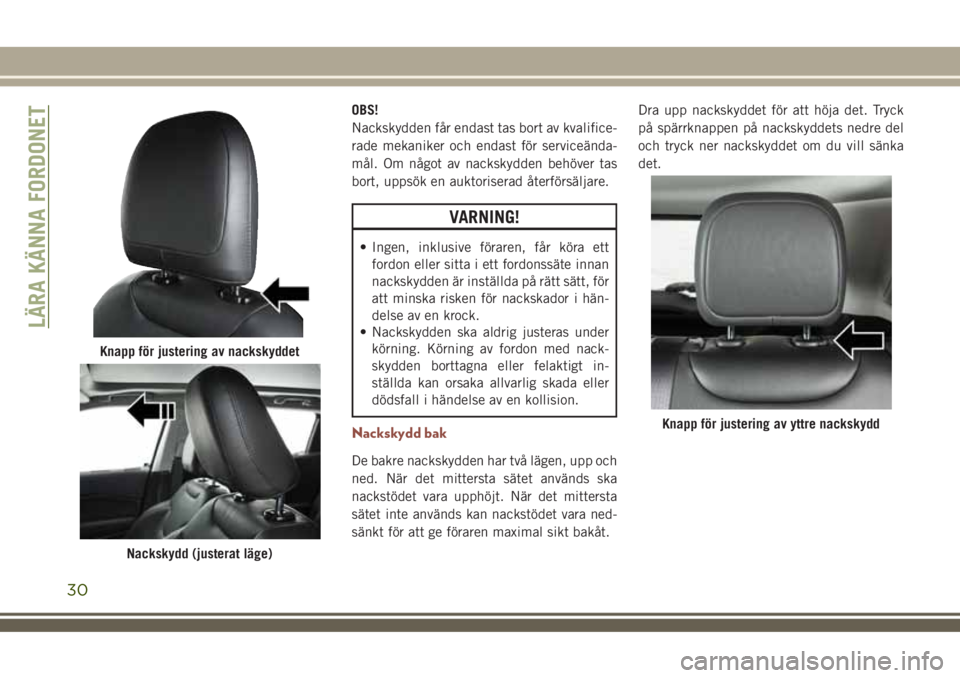

Page 32 of 360
OBS!
Nackskydden får endast tas bort av kvalifice-
rade mekaniker och endast för serviceända-
mål. Om något av nackskydden behöver tas
bort, uppsök en auktoriserad återförsäljare.
VARNING!
• Ingen, inklusive föraren, får köra ett
fordon eller sitta i ett fordonssäte innan
nackskydden är inställda på rätt sätt, för
att minska risken för nackskador i hän-
delse av en krock.
• Nackskydden ska aldrig justeras under
körning. Körning av fordon med nack-
skydden borttagna eller felaktigt in-
ställda kan orsaka allvarlig skada eller
dödsfall i händelse av en kollision.
Nackskydd bak
De bakre nackskydden har två lägen, upp och
ned. När det mittersta sätet används ska
nackstödet vara upphöjt. När det mittersta
sätet inte används kan nackstödet vara ned-
sänkt för att ge föraren maximal sikt bakåt.Dra upp nackskyddet för att höja det. Tryck
på spärrknappen på nackskyddets nedre del
och tryck ner nackskyddet om du vill sänka
det.
Knapp för justering av nackskyddet
Nackskydd (justerat läge)
Knapp för justering av yttre nackskydd
LÄRA KÄNNA FORDONET
30

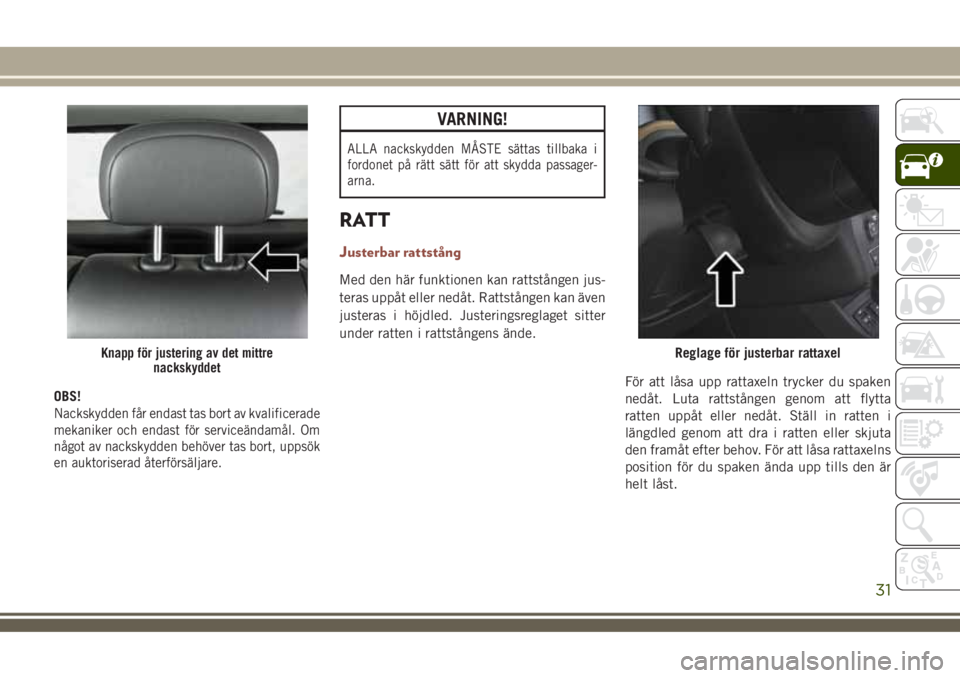

Page 33 of 360
OBS!
Nackskydden får endast tas bort av kvalificerade
mekaniker och endast för serviceändamål. Om
något av nackskydden behöver tas bort, uppsök
en auktoriserad återförsäljare.
VARNING!
ALLA nackskydden MÅSTE sättas tillbaka i
fordonet på rätt sätt för att skydda passager-
arna.
RATT
Justerbar rattstång
Med den här funktionen kan rattstången jus-
teras uppåt eller nedåt. Rattstången kan även
justeras i höjdled. Justeringsreglaget sitter
under ratten i rattstångens ände.
För att låsa upp rattaxeln trycker du spaken
nedåt. Luta rattstången genom att flytta
ratten uppåt eller nedåt. Ställ in ratten i
längdled genom att dra i ratten eller skjuta
den framåt efter behov. För att låsa rattaxelns
position för du spaken ända upp tills den är
helt låst.
Knapp för justering av det mittre
nackskyddetReglage för justerbar rattaxel
31

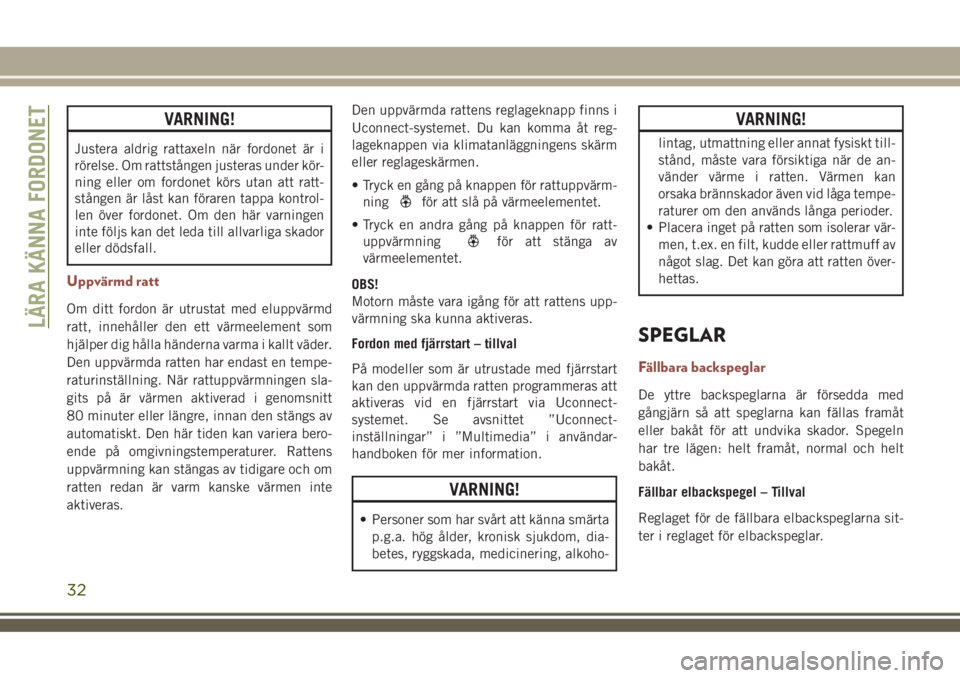

Page 34 of 360
VARNING!
Justera aldrig rattaxeln när fordonet är i
rörelse. Om rattstången justeras under kör-
ning eller om fordonet körs utan att ratt-
stången är låst kan föraren tappa kontrol-
len över fordonet. Om den här varningen
inte följs kan det leda till allvarliga skador
eller dödsfall.
Uppvärmd ratt
Om ditt fordon är utrustat med eluppvärmd
ratt, innehåller den ett värmeelement som
hjälper dig hålla händerna varma i kallt väder.
Den uppvärmda ratten har endast en tempe-
raturinställning. När rattuppvärmningen sla-
gits på är värmen aktiverad i genomsnitt
80 minuter eller längre, innan den stängs av
automatiskt. Den här tiden kan variera bero-
ende på omgivningstemperaturer. Rattens
uppvärmning kan stängas av tidigare och om
ratten redan är varm kanske värmen inte
aktiveras.Den uppvärmda rattens reglageknapp finns i
Uconnect-systemet. Du kan komma åt reg-
lageknappen via klimatanläggningens skärm
eller reglageskärmen.
• Tryck en gång på knappen för rattuppvärm-
ning
för att slå på värmeelementet.
• Tryck en andra gång på knappen för ratt-
uppvärmning
för att stänga av
värmeelementet.
OBS!
Motorn måste vara igång för att rattens upp-
värmning ska kunna aktiveras.
Fordon med fjärrstart – tillval
På modeller som är utrustade med fjärrstart
kan den uppvärmda ratten programmeras att
aktiveras vid en fjärrstart via Uconnect-
systemet. Se avsnittet ”Uconnect-
inställningar” i ”Multimedia” i användar-
handboken för mer information.
VARNING!
• Personer som har svårt att känna smärta
p.g.a. hög ålder, kronisk sjukdom, dia-
betes, ryggskada, medicinering, alkoho-
VARNING!
lintag, utmattning eller annat fysiskt till-
stånd, måste vara försiktiga när de an-
vänder värme i ratten. Värmen kan
orsaka brännskador även vid låga tempe-
raturer om den används långa perioder.
• Placera inget på ratten som isolerar vär-
men, t.ex. en filt, kudde eller rattmuff av
något slag. Det kan göra att ratten över-
hettas.
SPEGLAR
Fällbara backspeglar
De yttre backspeglarna är försedda med
gångjärn så att speglarna kan fällas framåt
eller bakåt för att undvika skador. Spegeln
har tre lägen: helt framåt, normal och helt
bakåt.
Fällbar elbackspegel – Tillval
Reglaget för de fällbara elbackspeglarna sit-
ter i reglaget för elbackspeglar.
LÄRA KÄNNA FORDONET
32

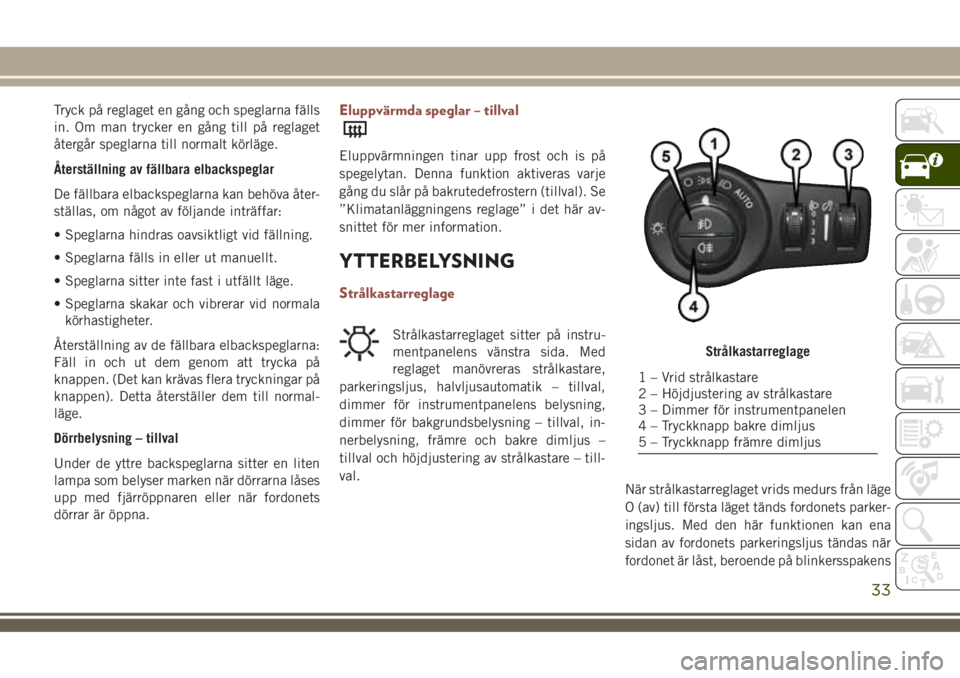

Page 35 of 360
Tryck på reglaget en gång och speglarna fälls
in. Om man trycker en gång till på reglaget
återgår speglarna till normalt körläge.
Återställning av fällbara elbackspeglar
De fällbara elbackspeglarna kan behöva åter-
ställas, om något av följande inträffar:
• Speglarna hindras oavsiktligt vid fällning.
• Speglarna fälls in eller ut manuellt.
• Speglarna sitter inte fast i utfällt läge.
• Speglarna skakar och vibrerar vid normala
körhastigheter.
Återställning av de fällbara elbackspeglarna:
Fäll in och ut dem genom att trycka på
knappen. (Det kan krävas flera tryckningar på
knappen). Detta återställer dem till normal-
läge.
Dörrbelysning – tillval
Under de yttre backspeglarna sitter en liten
lampa som belyser marken när dörrarna låses
upp med fjärröppnaren eller när fordonets
dörrar är öppna.Eluppvärmda speglar – tillval
Eluppvärmningen tinar upp frost och is på
spegelytan. Denna funktion aktiveras varje
gång du slår på bakrutedefrostern (tillval). Se
”Klimatanläggningens reglage” i det här av-
snittet för mer information.
YTTERBELYSNING
Strålkastarreglage
Strålkastarreglaget sitter på instru-
mentpanelens vänstra sida. Med
reglaget manövreras strålkastare,
parkeringsljus, halvljusautomatik – tillval,
dimmer för instrumentpanelens belysning,
dimmer för bakgrundsbelysning – tillval, in-
nerbelysning, främre och bakre dimljus –
tillval och höjdjustering av strålkastare – till-
val.
När strålkastarreglaget vrids medurs från läge
O (av) till första läget tänds fordonets parker-
ingsljus. Med den här funktionen kan ena
sidan av fordonets parkeringsljus tändas när
fordonet är låst, beroende på blinkersspakens
Strålkastarreglage
1 – Vrid strålkastare
2 – Höjdjustering av strålkastare
3 – Dimmer för instrumentpanelen
4 – Tryckknapp bakre dimljus
5 – Tryckknapp främre dimljus
33

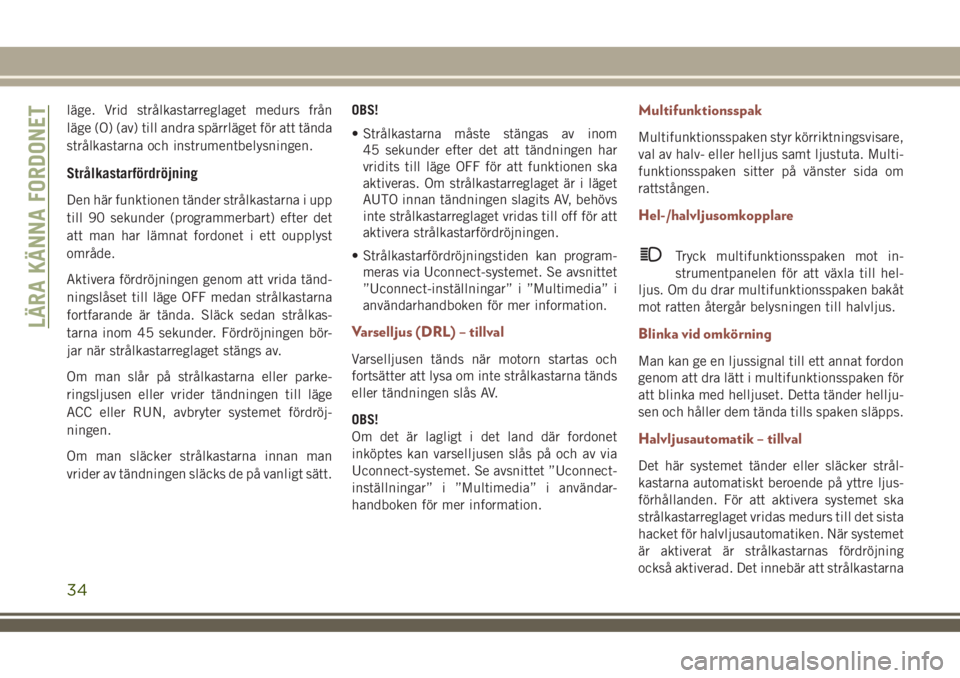

Page 36 of 360
läge. Vrid strålkastarreglaget medurs från
läge (O) (av) till andra spärrläget för att tända
strålkastarna och instrumentbelysningen.
Strålkastarfördröjning
Den här funktionen tänder strålkastarna i upp
till 90 sekunder (programmerbart) efter det
att man har lämnat fordonet i ett oupplyst
område.
Aktivera fördröjningen genom att vrida tänd-
ningslåset till läge OFF medan strålkastarna
fortfarande är tända. Släck sedan strålkas-
tarna inom 45 sekunder. Fördröjningen bör-
jar när strålkastarreglaget stängs av.
Om man slår på strålkastarna eller parke-
ringsljusen eller vrider tändningen till läge
ACC eller RUN, avbryter systemet fördröj-
ningen.
Om man släcker strålkastarna innan man
vrider av tändningen släcks de på vanligt sätt.OBS!
• Strålkastarna måste stängas av inom
45 sekunder efter det att tändningen har
vridits till läge OFF för att funktionen ska
aktiveras. Om strålkastarreglaget är i läget
AUTO innan tändningen slagits AV, behövs
inte strålkastarreglaget vridas till off för att
aktivera strålkastarfördröjningen.
• Strålkastarfördröjningstiden kan program-
meras via Uconnect-systemet. Se avsnittet
”Uconnect-inställningar” i ”Multimedia” i
användarhandboken för mer information.
Varselljus (DRL) – tillval
Varselljusen tänds när motorn startas och
fortsätter att lysa om inte strålkastarna tänds
eller tändningen slås AV.
OBS!
Om det är lagligt i det land där fordonet
inköptes kan varselljusen slås på och av via
Uconnect-systemet. Se avsnittet ”Uconnect-
inställningar” i ”Multimedia” i användar-
handboken för mer information.
Multifunktionsspak
Multifunktionsspaken styr körriktningsvisare,
val av halv- eller helljus samt ljustuta. Multi-
funktionsspaken sitter på vänster sida om
rattstången.
Hel-/halvljusomkopplare
Tryck multifunktionsspaken mot in-
strumentpanelen för att växla till hel-
ljus. Om du drar multifunktionsspaken bakåt
mot ratten återgår belysningen till halvljus.
Blinka vid omkörning
Man kan ge en ljussignal till ett annat fordon
genom att dra lätt i multifunktionsspaken för
att blinka med helljuset. Detta tänder hellju-
sen och håller dem tända tills spaken släpps.
Halvljusautomatik – tillval
Det här systemet tänder eller släcker strål-
kastarna automatiskt beroende på yttre ljus-
förhållanden. För att aktivera systemet ska
strålkastarreglaget vridas medurs till det sista
hacket för halvljusautomatiken. När systemet
är aktiverat är strålkastarnas fördröjning
också aktiverad. Det innebär att strålkastarna
LÄRA KÄNNA FORDONET
34

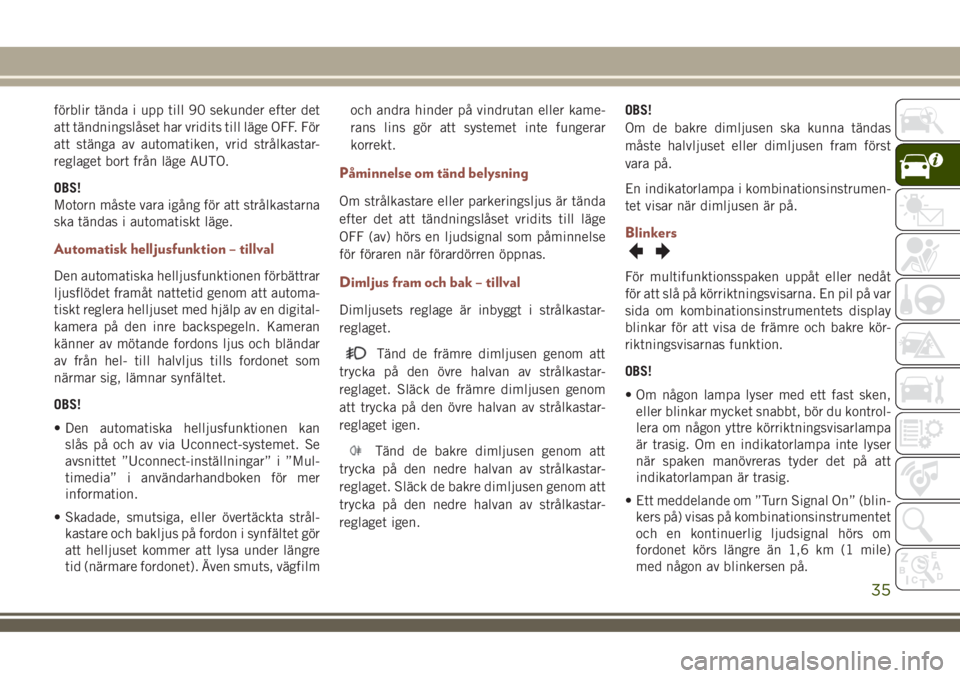

Page 37 of 360
förblir tända i upp till 90 sekunder efter det
att tändningslåset har vridits till läge OFF. För
att stänga av automatiken, vrid strålkastar-
reglaget bort från läge AUTO.
OBS!
Motorn måste vara igång för att strålkastarna
ska tändas i automatiskt läge.
Automatisk helljusfunktion – tillval
Den automatiska helljusfunktionen förbättrar
ljusflödet framåt nattetid genom att automa-
tiskt reglera helljuset med hjälp av en digital-
kamera på den inre backspegeln. Kameran
känner av mötande fordons ljus och bländar
av från hel- till halvljus tills fordonet som
närmar sig, lämnar synfältet.
OBS!
• Den automatiska helljusfunktionen kan
slås på och av via Uconnect-systemet. Se
avsnittet ”Uconnect-inställningar” i ”Mul-
timedia” i användarhandboken för mer
information.
• Skadade, smutsiga, eller övertäckta strål-
kastare och bakljus på fordon i synfältet gör
att helljuset kommer att lysa under längre
tid (närmare fordonet). Även smuts, vägfilmoch andra hinder på vindrutan eller kame-
rans lins gör att systemet inte fungerar
korrekt.
Påminnelse om tänd belysning
Om strålkastare eller parkeringsljus är tända
efter det att tändningslåset vridits till läge
OFF (av) hörs en ljudsignal som påminnelse
för föraren när förardörren öppnas.
Dimljus fram och bak – tillval
Dimljusets reglage är inbyggt i strålkastar-
reglaget.
Tänd de främre dimljusen genom att
trycka på den övre halvan av strålkastar-
reglaget. Släck de främre dimljusen genom
att trycka på den övre halvan av strålkastar-
reglaget igen.
Tänd de bakre dimljusen genom att
trycka på den nedre halvan av strålkastar-
reglaget. Släck de bakre dimljusen genom att
trycka på den nedre halvan av strålkastar-
reglaget igen.OBS!
Om de bakre dimljusen ska kunna tändas
måste halvljuset eller dimljusen fram först
vara på.
En indikatorlampa i kombinationsinstrumen-
tet visar när dimljusen är på.
Blinkers
För multifunktionsspaken uppåt eller nedåt
för att slå på körriktningsvisarna. En pil på var
sida om kombinationsinstrumentets display
blinkar för att visa de främre och bakre kör-
riktningsvisarnas funktion.
OBS!
• Om någon lampa lyser med ett fast sken,
eller blinkar mycket snabbt, bör du kontrol-
lera om någon yttre körriktningsvisarlampa
är trasig. Om en indikatorlampa inte lyser
när spaken manövreras tyder det på att
indikatorlampan är trasig.
• Ett meddelande om ”Turn Signal On” (blin-
kers på) visas på kombinationsinstrumentet
och en kontinuerlig ljudsignal hörs om
fordonet körs längre än 1,6 km (1 mile)
med någon av blinkersen på.
35
Page 38 of 360

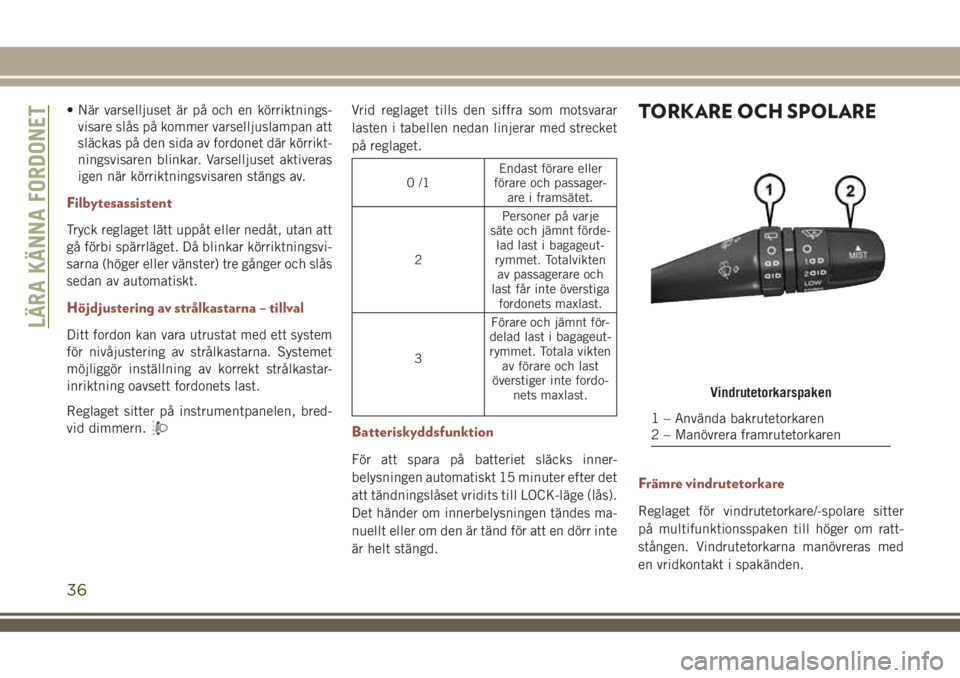

• När varselljuset är på och en körriktnings-
visare slås på kommer varselljuslampan att
släckas på den sida av fordonet där körrikt-
ningsvisaren blinkar. Varselljuset aktiveras
igen när körriktningsvisaren stängs av.
Filbytesassistent
Tryck reglaget lätt uppåt eller nedåt, utan att
gå förbi spärrläget. Då blinkar körriktningsvi-
sarna (höger eller vänster) tre gånger och slås
sedan av automatiskt.
Höjdjustering av strålkastarna – tillval
Ditt fordon kan vara utrustat med ett system
för nivåjustering av strålkastarna. Systemet
möjliggör inställning av korrekt strålkastar-
inriktning oavsett fordonets last.
Reglaget sitter på instrumentpanelen, bred-
vid dimmern.
Vrid reglaget tills den siffra som motsvarar
lasten i tabellen nedan linjerar med strecket
på reglaget.
0/1Endast förare eller
förare och passager-
are i framsätet.
2Personer på varje
säte och jämnt förde-
lad last i bagageut-
rymmet. Totalvikten
av passagerare och
last får inte överstiga
fordonets maxlast.
3Förare och jämnt för-
delad last i bagageut-
rymmet. Totala vikten
av förare och last
överstiger inte fordo-
nets maxlast.
Batteriskyddsfunktion
För att spara på batteriet släcks inner-
belysningen automatiskt 15 minuter efter det
att tändningslåset vridits till LOCK-läge (lås).
Det händer om innerbelysningen tändes ma-
nuellt eller om den är tänd för att en dörr inte
är helt stängd.
TORKARE OCH SPOLARE
Främre vindrutetorkare
Reglaget för vindrutetorkare/-spolare sitter
på multifunktionsspaken till höger om ratt-
stången. Vindrutetorkarna manövreras med
en vridkontakt i spakänden.
Vindrutetorkarspaken
1 – Använda bakrutetorkaren
2 – Manövrera framrutetorkaren
LÄRA KÄNNA FORDONET
36
Page 39 of 360

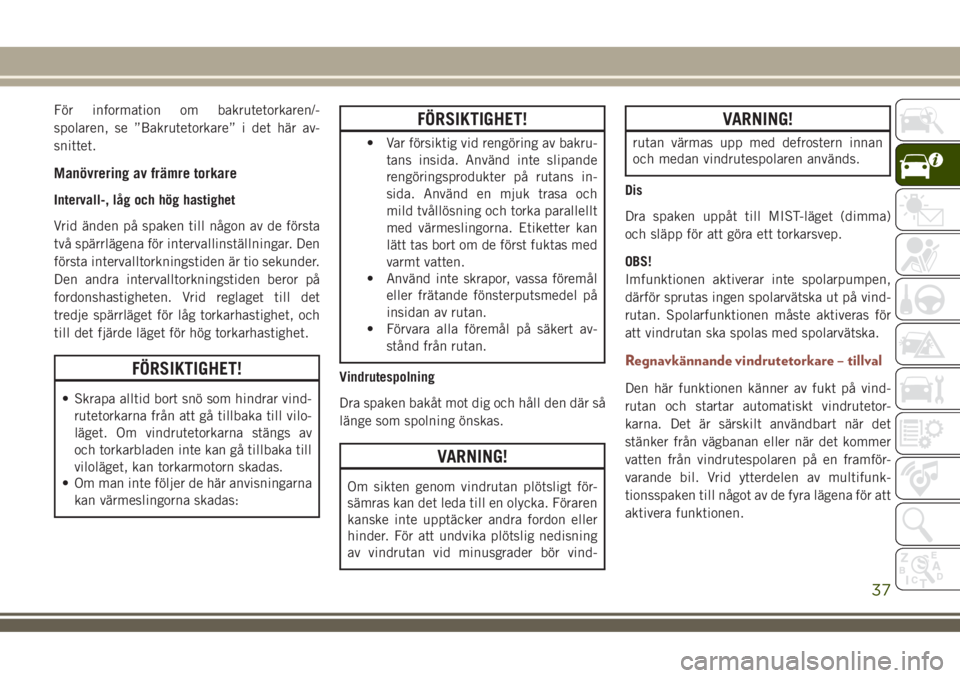

För information om bakrutetorkaren/-
spolaren, se ”Bakrutetorkare” i det här av-
snittet.
Manövrering av främre torkare
Intervall-, låg och hög hastighet
Vrid änden på spaken till någon av de första
två spärrlägena för intervallinställningar. Den
första intervalltorkningstiden är tio sekunder.
Den andra intervalltorkningstiden beror på
fordonshastigheten. Vrid reglaget till det
tredje spärrläget för låg torkarhastighet, och
till det fjärde läget för hög torkarhastighet.
FÖRSIKTIGHET!
• Skrapa alltid bort snö som hindrar vind-
rutetorkarna från att gå tillbaka till vilo-
läget. Om vindrutetorkarna stängs av
och torkarbladen inte kan gå tillbaka till
viloläget, kan torkarmotorn skadas.
• Om man inte följer de här anvisningarna
kan värmeslingorna skadas:
FÖRSIKTIGHET!
• Var försiktig vid rengöring av bakru-
tans insida. Använd inte slipande
rengöringsprodukter på rutans in-
sida. Använd en mjuk trasa och
mild tvållösning och torka parallellt
med värmeslingorna. Etiketter kan
lätt tas bort om de först fuktas med
varmt vatten.
• Använd inte skrapor, vassa föremål
eller frätande fönsterputsmedel på
insidan av rutan.
• Förvara alla föremål på säkert av-
stånd från rutan.
Vindrutespolning
Dra spaken bakåt mot dig och håll den där så
länge som spolning önskas.
VARNING!
Om sikten genom vindrutan plötsligt för-
sämras kan det leda till en olycka. Föraren
kanske inte upptäcker andra fordon eller
hinder. För att undvika plötslig nedisning
av vindrutan vid minusgrader bör vind-
VARNING!
rutan värmas upp med defrostern innan
och medan vindrutespolaren används.
Dis
Dra spaken uppåt till MIST-läget (dimma)
och släpp för att göra ett torkarsvep.
OBS!
Imfunktionen aktiverar inte spolarpumpen,
därför sprutas ingen spolarvätska ut på vind-
rutan. Spolarfunktionen måste aktiveras för
att vindrutan ska spolas med spolarvätska.
Regnavkännande vindrutetorkare – tillval
Den här funktionen känner av fukt på vind-
rutan och startar automatiskt vindrutetor-
karna. Det är särskilt användbart när det
stänker från vägbanan eller när det kommer
vatten från vindrutespolaren på en framför-
varande bil. Vrid ytterdelen av multifunk-
tionsspaken till något av de fyra lägena för att
aktivera funktionen.
37
Page 40 of 360

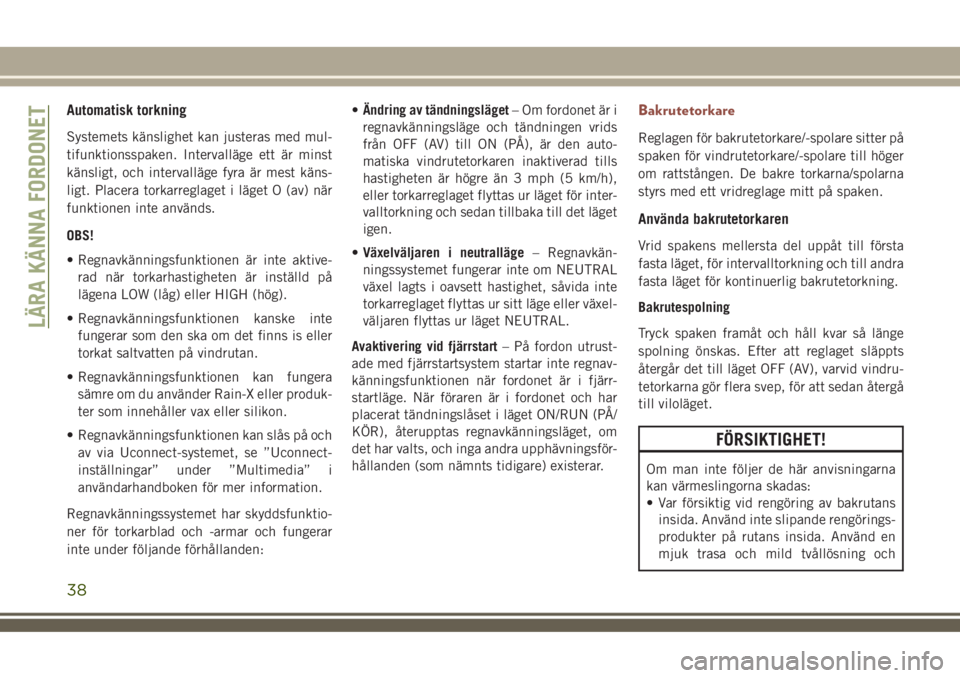

Automatisk torkning
Systemets känslighet kan justeras med mul-
tifunktionsspaken. Intervalläge ett är minst
känsligt, och intervalläge fyra är mest käns-
ligt. Placera torkarreglaget i läget O (av) när
funktionen inte används.
OBS!
• Regnavkänningsfunktionen är inte aktive-
rad när torkarhastigheten är inställd på
lägena LOW (låg) eller HIGH (hög).
• Regnavkänningsfunktionen kanske inte
fungerar som den ska om det finns is eller
torkat saltvatten på vindrutan.
• Regnavkänningsfunktionen kan fungera
sämre om du använder Rain-X eller produk-
ter som innehåller vax eller silikon.
• Regnavkänningsfunktionen kan slås på och
av via Uconnect-systemet, se ”Uconnect-
inställningar” under ”Multimedia” i
användarhandboken för mer information.
Regnavkänningssystemet har skyddsfunktio-
ner för torkarblad och -armar och fungerar
inte under följande förhållanden:•Ändring av tändningsläget– Om fordonet är i
regnavkänningsläge och tändningen vrids
från OFF (AV) till ON (PÅ), är den auto-
matiska vindrutetorkaren inaktiverad tills
hastigheten är högre än 3 mph (5 km/h),
eller torkarreglaget flyttas ur läget för inter-
valltorkning och sedan tillbaka till det läget
igen.
•Växelväljaren i neutralläge– Regnavkän-
ningssystemet fungerar inte om NEUTRAL
växel lagts i oavsett hastighet, såvida inte
torkarreglaget flyttas ur sitt läge eller växel-
väljaren flyttas ur läget NEUTRAL.
Avaktivering vid fjärrstart– På fordon utrust-
ade med fjärrstartsystem startar inte regnav-
känningsfunktionen när fordonet är i fjärr-
startläge. När föraren är i fordonet och har
placerat tändningslåset i läget ON/RUN (PÅ/
KÖR), återupptas regnavkänningsläget, om
det har valts, och inga andra upphävningsför-
hållanden (som nämnts tidigare) existerar.
Bakrutetorkare
Reglagen för bakrutetorkare/-spolare sitter på
spaken för vindrutetorkare/-spolare till höger
om rattstången. De bakre torkarna/spolarna
styrs med ett vridreglage mitt på spaken.
Använda bakrutetorkaren
Vrid spakens mellersta del uppåt till första
fasta läget, för intervalltorkning och till andra
fasta läget för kontinuerlig bakrutetorkning.
Bakrutespolning
Tryck spaken framåt och håll kvar så länge
spolning önskas. Efter att reglaget släppts
återgår det till läget OFF (AV), varvid vindru-
tetorkarna gör flera svep, för att sedan återgå
till viloläget.
FÖRSIKTIGHET!
Om man inte följer de här anvisningarna
kan värmeslingorna skadas:
• Var försiktig vid rengöring av bakrutans
insida. Använd inte slipande rengörings-
produkter på rutans insida. Använd en
mjuk trasa och mild tvållösning och
LÄRA KÄNNA FORDONET
38
