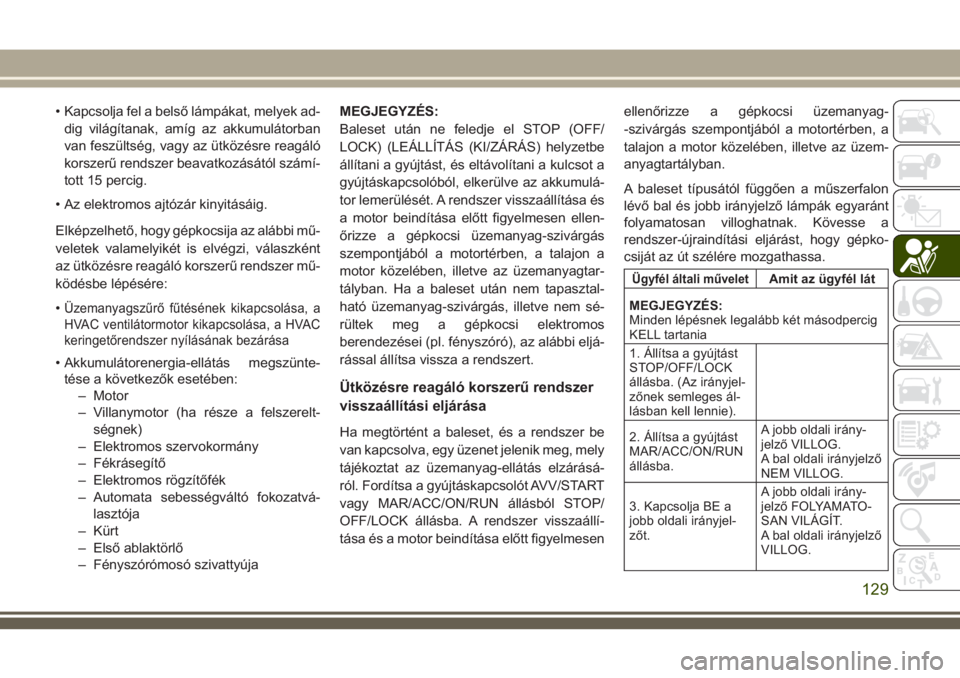

• Kapcsolja fel a belső lámpákat, melyek ad-
dig világítanak, amíg az akkumulátorban
van feszültség, vagy az ütközésre reagáló
korszerű rendszer beavatkozásától számí-
tott 15 percig.
• Az elektromos ajtózár kinyitásáig.
Elképzelhető, hogy gépkocsija az alábbi mű-
veletek valamelyikét is elvégzi, válaszként
az ütközésre reagáló korszerű rendszer mű-
ködésbe lépésére:
•
Üzemanyagszűrő fűtésének kikapcsolása, a
HVAC ventilátormotor kikapcsolása, a HVAC
keringetőrendszer nyílásának bezárása
• Akkumulátorenergia-ellátás megszünte-
tése a következők esetében:
– Motor
– Villanymotor (ha része a felszerelt-
ségnek)
– Elektromos szervokormány
– Fékrásegítő
– Elektromos rögzítőfék
– Automata sebességváltó fokozatvá-
lasztója
– Kürt
– Első ablaktörlő
– Fényszórómosó szivattyújaMEGJEGYZÉS:
Baleset után ne feledje el STOP (OFF/
LOCK) (LEÁLLÍTÁS (KI/ZÁRÁS) helyzetbe
állítani a gyújtást, és eltávolítani a kulcsot a
gyújtáskapcsolóból, elkerülve az akkumulá-
tor lemerülését. A rendszer visszaállítása és
a motor beindítása előtt figyelmesen ellen-
őrizze a gépkocsi üzemanyag-szivárgás
szempontjából a motortérben, a talajon a
motor közelében, illetve az üzemanyagtar-
tályban. Ha a baleset után nem tapasztal-
ható üzemanyag-szivárgás, illetve nem sé-
rültek meg a gépkocsi elektromos
berendezései (pl. fényszóró), az alábbi eljá-
rással állítsa vissza a rendszert.
Ütközésre reagáló korszerű rendszer
visszaállítási eljárása
Ha megtörtént a baleset, és a rendszer be
van kapcsolva, egy üzenet jelenik meg, mely
tájékoztat az üzemanyag-ellátás elzárásá-
ról. Fordítsa a gyújtáskapcsolót AVV/START
vagy MAR/ACC/ON/RUN állásból STOP/
OFF/LOCK állásba. A rendszer visszaállí-
tása és a motor beindítása előtt figyelmesenellenőrizze a gépkocsi üzemanyag-
-szivárgás szempontjából a motortérben, a
talajon a motor közelében, illetve az üzem-
anyagtartályban.
A baleset típusától függően a műszerfalon
lévő bal és jobb irányjelző lámpák egyaránt
folyamatosan villoghatnak. Kövesse a
rendszer-újraindítási eljárást, hogy gépko-
csiját az út szélére mozgathassa.
Ügyfél általi műveletAmit az ügyfél lát
MEGJEGYZÉS:
Minden lépésnek legalább két másodpercig
KELL tartania
1. Állítsa a gyújtást
STOP/OFF/LOCK
állásba. (Az irányjel-
zőnek semleges ál-
lásban kell lennie).
2. Állítsa a gyújtást
MAR/ACC/ON/RUN
állásba.A jobb oldali irány-
jelző VILLOG.
A bal oldali irányjelző
NEM VILLOG.
3. Kapcsolja BE a
jobb oldali irányjel-
zőt.A jobb oldali irány-
jelző FOLYAMATO-
SAN VILÁGÍT.
A bal oldali irányjelző
VILLOG.
129

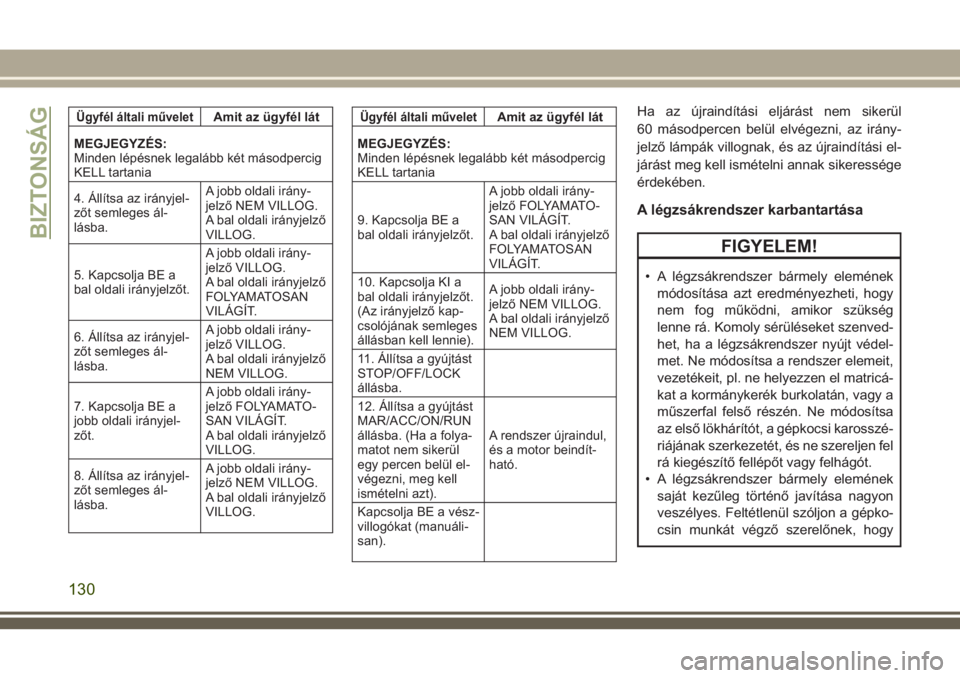

Ügyfél általi műveletAmit az ügyfél lát
MEGJEGYZÉS:
Minden lépésnek legalább két másodpercig
KELL tartania
4. Állítsa az irányjel-
zőt semleges ál-
lásba.A jobb oldali irány-
jelző NEM VILLOG.
A bal oldali irányjelző
VILLOG.
5. Kapcsolja BE a
bal oldali irányjelzőt.A jobb oldali irány-
jelző VILLOG.
A bal oldali irányjelző
FOLYAMATOSAN
VILÁGÍT.
6. Állítsa az irányjel-
zőt semleges ál-
lásba.A jobb oldali irány-
jelző VILLOG.
A bal oldali irányjelző
NEM VILLOG.
7. Kapcsolja BE a
jobb oldali irányjel-
zőt.A jobb oldali irány-
jelző FOLYAMATO-
SAN VILÁGÍT.
A bal oldali irányjelző
VILLOG.
8. Állítsa az irányjel-
zőt semleges ál-
lásba.A jobb oldali irány-
jelző NEM VILLOG.
A bal oldali irányjelző
VILLOG.Ügyfél általi műveletAmit az ügyfél lát
MEGJEGYZÉS:
Minden lépésnek legalább két másodpercig
KELL tartania
9. Kapcsolja BE a
bal oldali irányjelzőt.A jobb oldali irány-
jelző FOLYAMATO-
SAN VILÁGÍT.
A bal oldali irányjelző
FOLYAMATOSAN
VILÁGÍT.
10. Kapcsolja KI a
bal oldali irányjelzőt.
(Az irányjelző kap-
csolójának semleges
állásban kell lennie).A jobb oldali irány-
jelző NEM VILLOG.
A bal oldali irányjelző
NEM VILLOG.
11. Állítsa a gyújtást
STOP/OFF/LOCK
állásba.
12. Állítsa a gyújtást
MAR/ACC/ON/RUN
állásba. (Ha a folya-
matot nem sikerül
egy percen belül el-
végezni, meg kell
ismételni azt).A rendszer újraindul,
és a motor beindít-
ható.
Kapcsolja BE a vész-
villogókat (manuáli-
san).Ha az újraindítási eljárást nem sikerül
60 másodpercen belül elvégezni, az irány-
jelző lámpák villognak, és az újraindítási el-
járást meg kell ismételni annak sikeressége
érdekében.
A légzsákrendszer karbantartása
FIGYELEM!
• A légzsákrendszer bármely elemének
módosítása azt eredményezheti, hogy
nem fog működni, amikor szükség
lenne rá. Komoly sérüléseket szenved-
het, ha a légzsákrendszer nyújt védel-
met. Ne módosítsa a rendszer elemeit,
vezetékeit, pl. ne helyezzen el matricá-
kat a kormánykerék burkolatán, vagy a
műszerfal felső részén. Ne módosítsa
az első lökhárítót, a gépkocsi karosszé-
riájának szerkezetét, és ne szereljen fel
rá kiegészítő fellépőt vagy felhágót.
• A légzsákrendszer bármely elemének
saját kezűleg történő javítása nagyon
veszélyes. Feltétlenül szóljon a gépko-
csin munkát végző szerelőnek, hogy
BIZTONSÁG
130

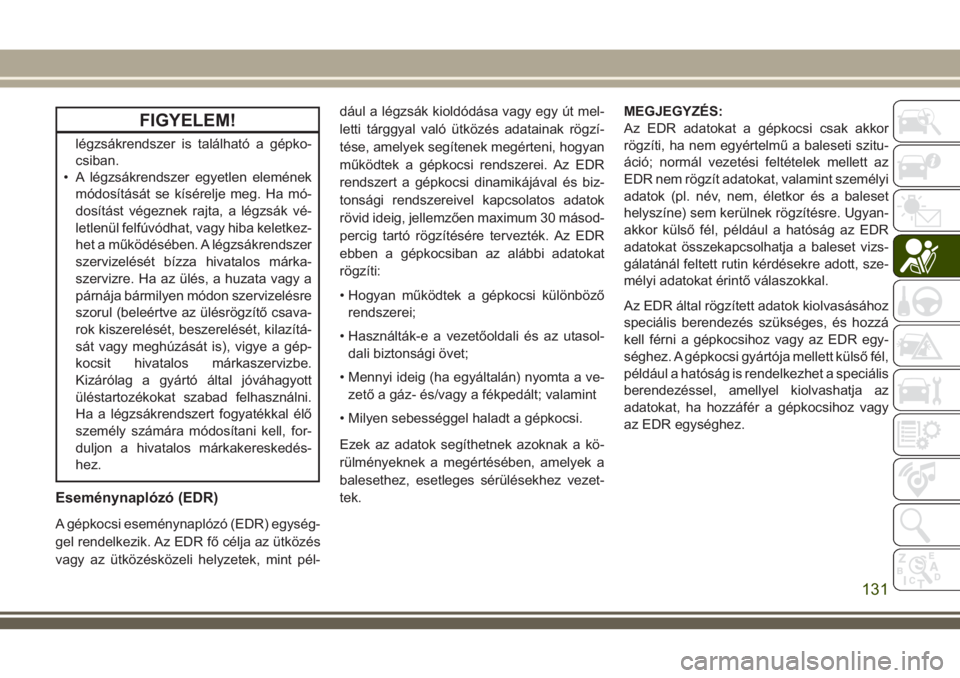

FIGYELEM!
légzsákrendszer is található a gépko-
csiban.
• A légzsákrendszer egyetlen elemének
módosítását se kísérelje meg. Ha mó-
dosítást végeznek rajta, a légzsák vé-
letlenül felfúvódhat, vagy hiba keletkez-
het a működésében. A légzsákrendszer
szervizelését bízza hivatalos márka-
szervizre. Ha az ülés, a huzata vagy a
párnája bármilyen módon szervizelésre
szorul (beleértve az ülésrögzítő csava-
rok kiszerelését, beszerelését, kilazítá-
sát vagy meghúzását is), vigye a gép-
kocsit hivatalos márkaszervizbe.
Kizárólag a gyártó által jóváhagyott
üléstartozékokat szabad felhasználni.
Ha a légzsákrendszert fogyatékkal élő
személy számára módosítani kell, for-
duljon a hivatalos márkakereskedés-
hez.
Eseménynaplózó (EDR)
A gépkocsi eseménynaplózó (EDR) egység-
gel rendelkezik. Az EDR fő célja az ütközés
vagy az ütközésközeli helyzetek, mint pél-dául a légzsák kioldódása vagy egy út mel-
letti tárggyal való ütközés adatainak rögzí-
tése, amelyek segítenek megérteni, hogyan
működtek a gépkocsi rendszerei. Az EDR
rendszert a gépkocsi dinamikájával és biz-
tonsági rendszereivel kapcsolatos adatok
rövid ideig, jellemzően maximum 30 másod-
percig tartó rögzítésére tervezték. Az EDR
ebben a gépkocsiban az alábbi adatokat
rögzíti:
• Hogyan működtek a gépkocsi különböző
rendszerei;
• Használták-e a vezetőoldali és az utasol-
dali biztonsági övet;
• Mennyi ideig (ha egyáltalán) nyomta a ve-
zető a gáz- és/vagy a fékpedált; valamint
• Milyen sebességgel haladt a gépkocsi.
Ezek az adatok segíthetnek azoknak a kö-
rülményeknek a megértésében, amelyek a
balesethez, esetleges sérülésekhez vezet-
tek.MEGJEGYZÉS:
Az EDR adatokat a gépkocsi csak akkor
rögzíti, ha nem egyértelmű a baleseti szitu-
áció; normál vezetési feltételek mellett az
EDR nem rögzít adatokat, valamint személyi
adatok (pl. név, nem, életkor és a baleset
helyszíne) sem kerülnek rögzítésre. Ugyan-
akkor külső fél, például a hatóság az EDR
adatokat összekapcsolhatja a baleset vizs-
gálatánál feltett rutin kérdésekre adott, sze-
mélyi adatokat érintő válaszokkal.
Az EDR által rögzített adatok kiolvasásához
speciális berendezés szükséges, és hozzá
kell férni a gépkocsihoz vagy az EDR egy-
séghez. A gépkocsi gyártója mellett külső fél,
például a hatóság is rendelkezhet a speciális
berendezéssel, amellyel kiolvashatja az
adatokat, ha hozzáfér a gépkocsihoz vagy
az EDR egységhez.
131

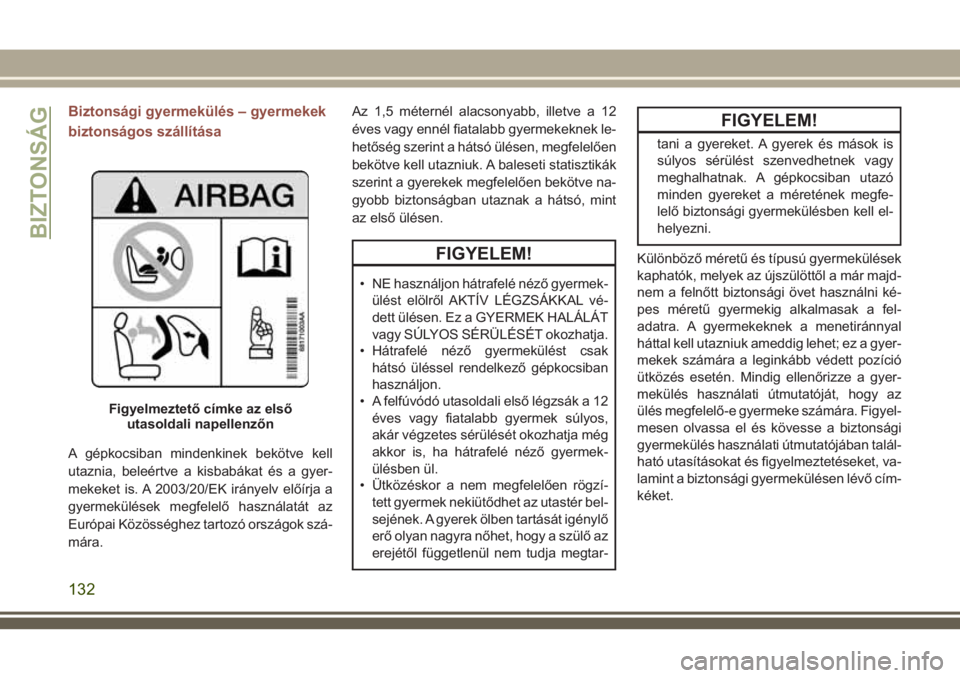

Biztonsági gyermekülés – gyermekek
biztonságos szállítása
A gépkocsiban mindenkinek bekötve kell
utaznia, beleértve a kisbabákat és a gyer-
mekeket is. A 2003/20/EK irányelv előírja a
gyermekülések megfelelő használatát az
Európai Közösséghez tartozó országok szá-
mára.Az 1,5 méternél alacsonyabb, illetve a 12
éves vagy ennél fiatalabb gyermekeknek le-
hetőség szerint a hátsó ülésen, megfelelően
bekötve kell utazniuk. A baleseti statisztikák
szerint a gyerekek megfelelően bekötve na-
gyobb biztonságban utaznak a hátsó, mint
az első ülésen.
FIGYELEM!
• NE használjon hátrafelé néző gyermek-
ülést elölről AKTÍV LÉGZSÁKKAL vé-
dett ülésen. Ez a GYERMEK HALÁLÁT
vagy SÚLYOS SÉRÜLÉSÉT okozhatja.
• Hátrafelé néző gyermekülést csak
hátsó üléssel rendelkező gépkocsiban
használjon.
• A felfúvódó utasoldali első légzsák a 12
éves vagy fiatalabb gyermek súlyos,
akár végzetes sérülését okozhatja még
akkor is, ha hátrafelé néző gyermek-
ülésben ül.
• Ütközéskor a nem megfelelően rögzí-
tett gyermek nekiütődhet az utastér bel-
sejének. A gyerek ölben tartását igénylő
erő olyan nagyra nőhet, hogy a szülő az
erejétől függetlenül nem tudja megtar-
FIGYELEM!
tani a gyereket. A gyerek és mások is
súlyos sérülést szenvedhetnek vagy
meghalhatnak. A gépkocsiban utazó
minden gyereket a méretének megfe-
lelő biztonsági gyermekülésben kell el-
helyezni.
Különböző méretű és típusú gyermekülések
kaphatók, melyek az újszülöttől a már majd-
nem a felnőtt biztonsági övet használni ké-
pes méretű gyermekig alkalmasak a fel-
adatra. A gyermekeknek a menetiránnyal
háttal kell utazniuk ameddig lehet; ez a gyer-
mekek számára a leginkább védett pozíció
ütközés esetén. Mindig ellenőrizze a gyer-
mekülés használati útmutatóját, hogy az
ülés megfelelő-e gyermeke számára. Figyel-
mesen olvassa el és kövesse a biztonsági
gyermekülés használati útmutatójában talál-
ható utasításokat és figyelmeztetéseket, va-
lamint a biztonsági gyermekülésen lévő cím-
kéket.
Figyelmeztető címke az első
utasoldali napellenzőn
BIZTONSÁG
132

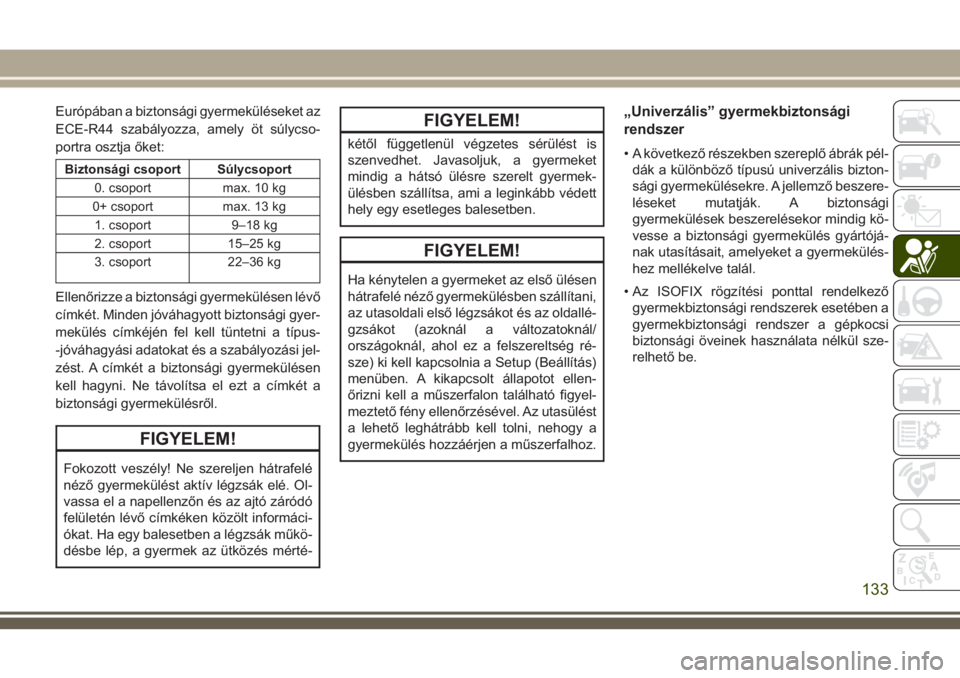

Európában a biztonsági gyermeküléseket az
ECE-R44 szabályozza, amely öt súlycso-
portra osztja őket:
Biztonsági csoport Súlycsoport
0. csoport max. 10 kg
0+ csoport max. 13 kg
1. csoport 9–18 kg
2. csoport 15–25 kg
3. csoport 22–36 kg
Ellenőrizze a biztonsági gyermekülésen lévő
címkét. Minden jóváhagyott biztonsági gyer-
mekülés címkéjén fel kell tüntetni a típus-
-jóváhagyási adatokat és a szabályozási jel-
zést. A címkét a biztonsági gyermekülésen
kell hagyni. Ne távolítsa el ezt a címkét a
biztonsági gyermekülésről.
FIGYELEM!
Fokozott veszély! Ne szereljen hátrafelé
néző gyermekülést aktív légzsák elé. Ol-
vassa el a napellenzőn és az ajtó záródó
felületén lévő címkéken közölt informáci-
ókat. Ha egy balesetben a légzsák műkö-
désbe lép, a gyermek az ütközés mérté-
FIGYELEM!
kétől függetlenül végzetes sérülést is
szenvedhet. Javasoljuk, a gyermeket
mindig a hátsó ülésre szerelt gyermek-
ülésben szállítsa, ami a leginkább védett
hely egy esetleges balesetben.
FIGYELEM!
Ha kénytelen a gyermeket az első ülésen
hátrafelé néző gyermekülésben szállítani,
az utasoldali első légzsákot és az oldallé-
gzsákot (azoknál a változatoknál/
országoknál, ahol ez a felszereltség ré-
sze) ki kell kapcsolnia a Setup (Beállítás)
menüben. A kikapcsolt állapotot ellen-
őrizni kell a műszerfalon található figyel-
meztető fény ellenőrzésével. Az utasülést
a lehető leghátrább kell tolni, nehogy a
gyermekülés hozzáérjen a műszerfalhoz.
„Univerzális” gyermekbiztonsági
rendszer
• A következő részekben szereplő ábrák pél-
dák a különböző típusú univerzális bizton-
sági gyermekülésekre. A jellemző beszere-
léseket mutatják. A biztonsági
gyermekülések beszerelésekor mindig kö-
vesse a biztonsági gyermekülés gyártójá-
nak utasításait, amelyeket a gyermekülés-
hez mellékelve talál.
• Az ISOFIX rögzítési ponttal rendelkező
gyermekbiztonsági rendszerek esetében a
gyermekbiztonsági rendszer a gépkocsi
biztonsági öveinek használata nélkül sze-
relhető be.
133

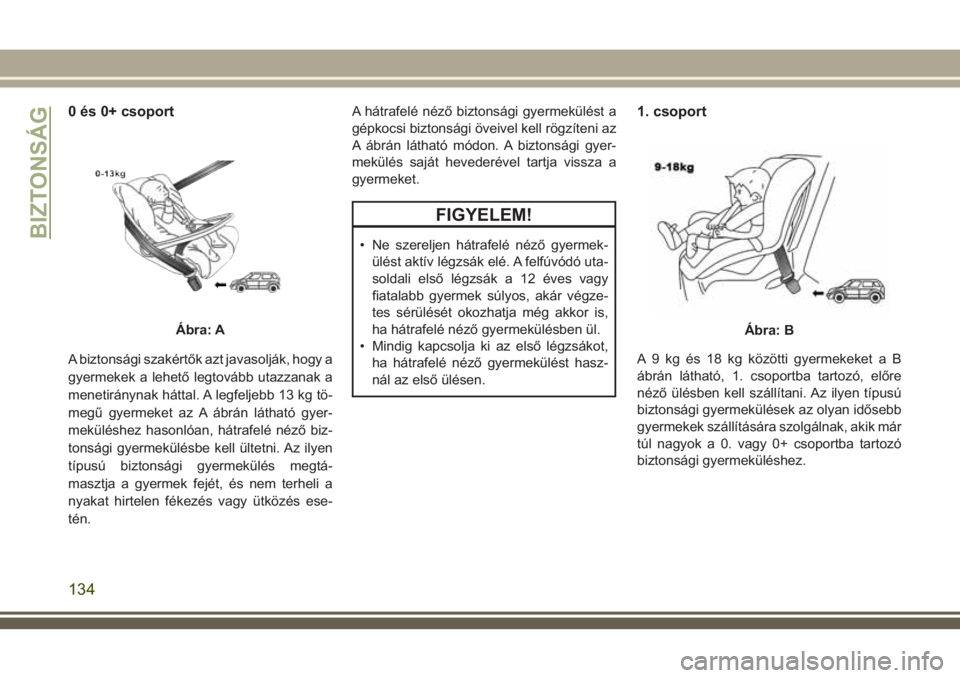

0 és 0+ csoport
A biztonsági szakértők azt javasolják, hogy a
gyermekek a lehető legtovább utazzanak a
menetiránynak háttal. A legfeljebb 13 kg tö-
megű gyermeket az A ábrán látható gyer-
meküléshez hasonlóan, hátrafelé néző biz-
tonsági gyermekülésbe kell ültetni. Az ilyen
típusú biztonsági gyermekülés megtá-
masztja a gyermek fejét, és nem terheli a
nyakat hirtelen fékezés vagy ütközés ese-
tén.A hátrafelé néző biztonsági gyermekülést a
gépkocsi biztonsági öveivel kell rögzíteni az
A ábrán látható módon. A biztonsági gyer-
mekülés saját hevederével tartja vissza a
gyermeket.
FIGYELEM!
• Ne szereljen hátrafelé néző gyermek-
ülést aktív légzsák elé. A felfúvódó uta-
soldali első légzsák a 12 éves vagy
fiatalabb gyermek súlyos, akár végze-
tes sérülését okozhatja még akkor is,
ha hátrafelé néző gyermekülésben ül.
• Mindig kapcsolja ki az első légzsákot,
ha hátrafelé néző gyermekülést hasz-
nál az első ülésen.
1. csoport
A 9 kg és 18 kg közötti gyermekeket a B
ábrán látható, 1. csoportba tartozó, előre
néző ülésben kell szállítani. Az ilyen típusú
biztonsági gyermekülések az olyan idősebb
gyermekek szállítására szolgálnak, akik már
túl nagyok a 0. vagy 0+ csoportba tartozó
biztonsági gyermeküléshez.
Ábra: AÁbra: B
BIZTONSÁG
134

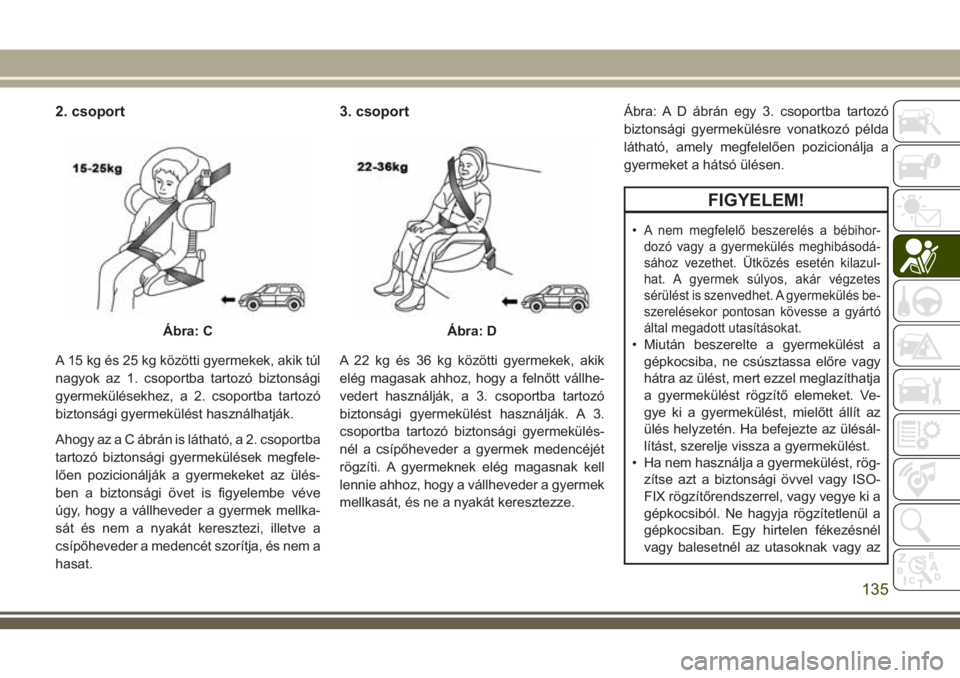

2. csoport
A 15 kg és 25 kg közötti gyermekek, akik túl
nagyok az 1. csoportba tartozó biztonsági
gyermekülésekhez, a 2. csoportba tartozó
biztonsági gyermekülést használhatják.
Ahogy az a C ábrán is látható, a 2. csoportba
tartozó biztonsági gyermekülések megfele-
lően pozicionálják a gyermekeket az ülés-
ben a biztonsági övet is figyelembe véve
úgy, hogy a vállheveder a gyermek mellka-
sát és nem a nyakát keresztezi, illetve a
csípőheveder a medencét szorítja, és nem a
hasat.
3. csoport
A 22 kg és 36 kg közötti gyermekek, akik
elég magasak ahhoz, hogy a felnőtt vállhe-
vedert használják, a 3. csoportba tartozó
biztonsági gyermekülést használják. A 3.
csoportba tartozó biztonsági gyermekülés-
nél a csípőheveder a gyermek medencéjét
rögzíti. A gyermeknek elég magasnak kell
lennie ahhoz, hogy a vállheveder a gyermek
mellkasát, és ne a nyakát keresztezze.Ábra: A D ábrán egy 3. csoportba tartozó
biztonsági gyermekülésre vonatkozó példa
látható, amely megfelelően pozicionálja a
gyermeket a hátsó ülésen.
FIGYELEM!
•A nem megfelelő beszerelés a bébihor-
dozó vagy a gyermekülés meghibásodá-
sához vezethet. Ütközés esetén kilazul-
hat. A gyermek súlyos, akár végzetes
sérülést is szenvedhet. A gyermekülés be-
szerelésekor pontosan kövesse a gyártó
által megadott utasításokat.
• Miután beszerelte a gyermekülést a
gépkocsiba, ne csúsztassa előre vagy
hátra az ülést, mert ezzel meglazíthatja
a gyermekülést rögzítő elemeket. Ve-
gye ki a gyermekülést, mielőtt állít az
ülés helyzetén. Ha befejezte az ülésál-
lítást, szerelje vissza a gyermekülést.
• Ha nem használja a gyermekülést, rög-
zítse azt a biztonsági övvel vagy ISO-
FIX rögzítőrendszerrel, vagy vegye ki a
gépkocsiból. Ne hagyja rögzítetlenül a
gépkocsiban. Egy hirtelen fékezésnél
vagy balesetnél az utasoknak vagy azÁbra: CÁbra: D
135

FIGYELEM!
üléstámlának csapódva súlyos szemé-
lyi sérüléseket okozhat.

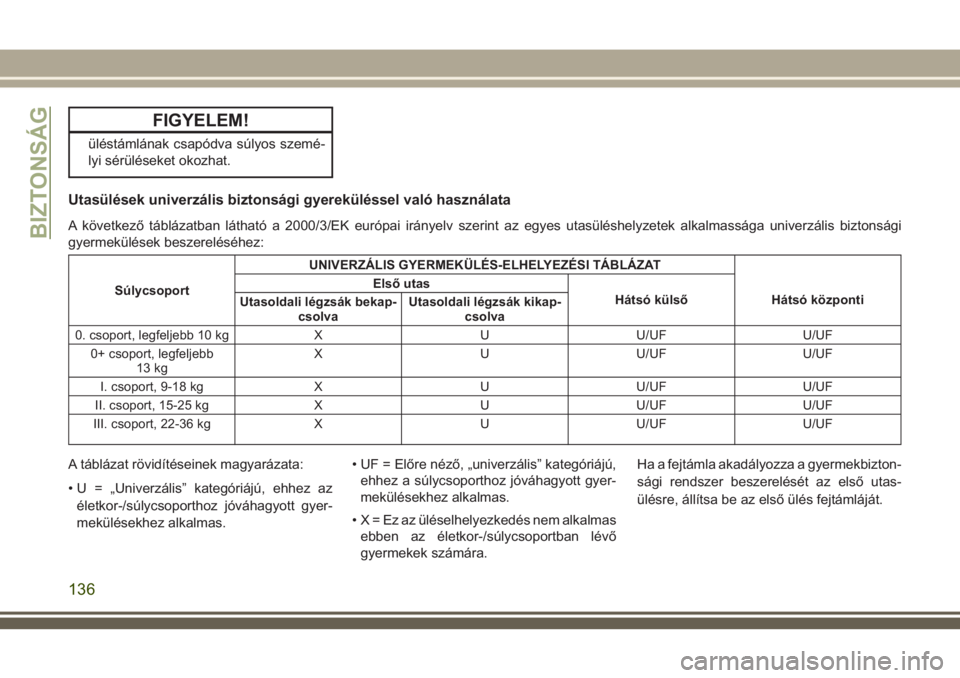

Utasülések univerzális biztonsági gyereküléssel való használata
A következő táblázatban látható a 2000/3/EK európai irányelv szerint az egyes utasüléshelyzetek alkalmassága univerzális biztonsági
gyermekülések beszereléséhez:
SúlycsoportUNIVERZÁLIS GYERMEKÜLÉS-ELHELYEZÉSI TÁBLÁZAT
Első utas
Hátsó külső Hátsó központi
Utasoldali légzsák bekap-
csolvaUtasoldali légzsák kikap-
csolva
0. csoport, legfeljebb 10 kg X U U/UF U/UF
0+ csoport, legfeljebb
13 kgX U U/UF U/UF
I. csoport, 9-18 kg X U U/UF U/UF
II. csoport, 15-25 kg X U U/UF U/UF
III. csoport, 22-36 kg X U U/UF U/UF
A táblázat rövidítéseinek magyarázata:
• U = „Univerzális” kategóriájú, ehhez az
életkor-/súlycsoporthoz jóváhagyott gyer-
mekülésekhez alkalmas.• UF = Előre néző, „univerzális” kategóriájú,
ehhez a súlycsoporthoz jóváhagyott gyer-
mekülésekhez alkalmas.
• X = Ez az üléselhelyezkedés nem alkalmas
ebben az életkor-/súlycsoportban lévő
gyermekek számára.Ha a fejtámla akadályozza a gyermekbizton-
sági rendszer beszerelését az első utas-
ülésre, állítsa be az első ülés fejtámláját.
BIZTONSÁG
136

FIGYELEM!

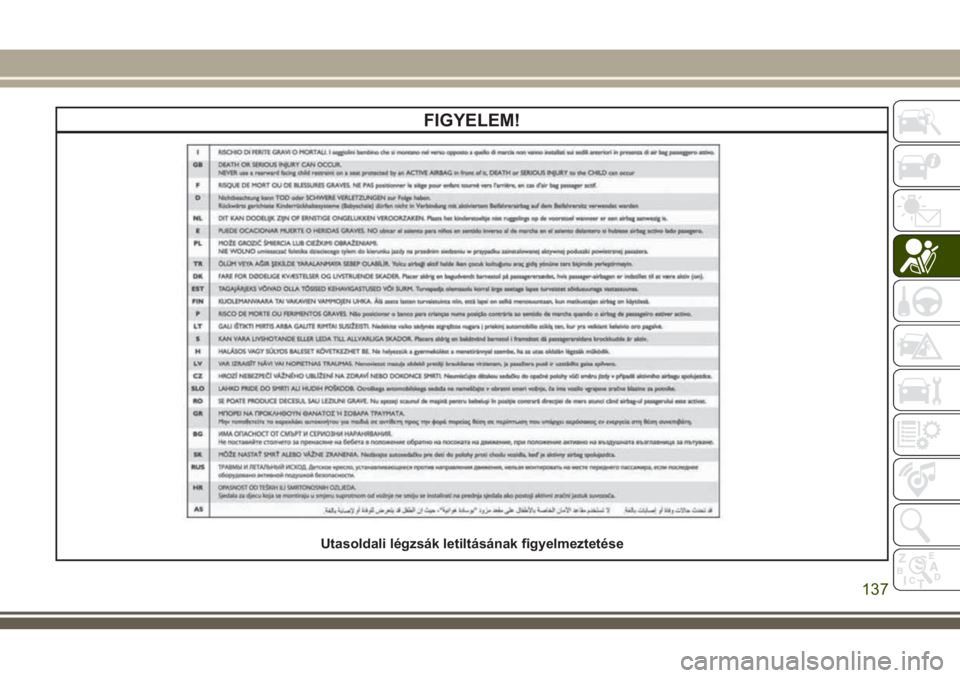

Utasoldali légzsák letiltásának figyelmeztetése
137

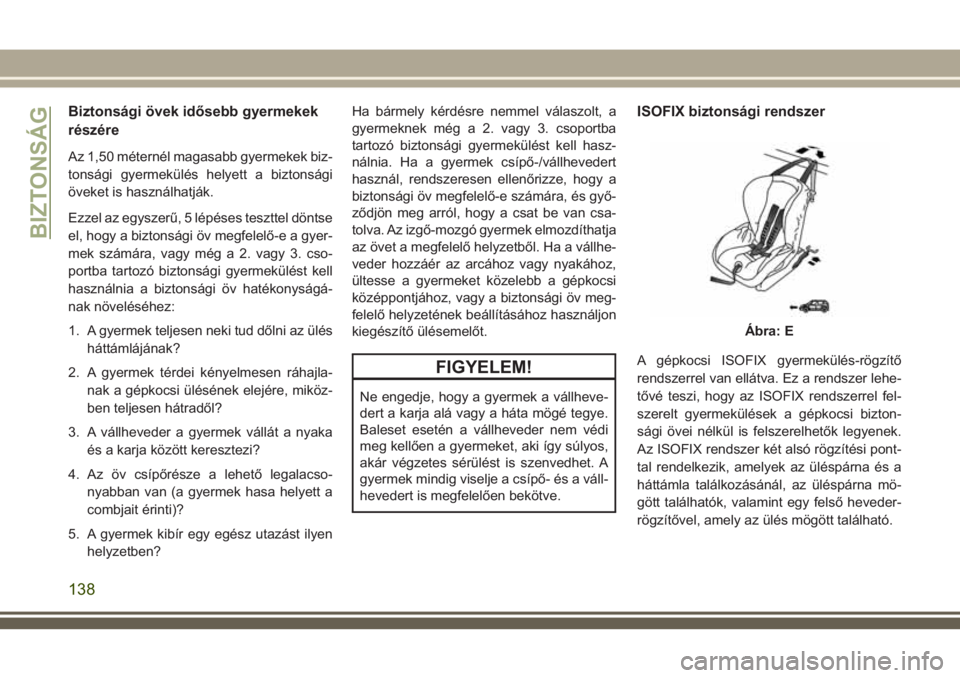

Biztonsági övek idősebb gyermekek
részére
Az 1,50 méternél magasabb gyermekek biz-
tonsági gyermekülés helyett a biztonsági
öveket is használhatják.
Ezzel az egyszerű, 5 lépéses teszttel döntse
el, hogy a biztonsági öv megfelelő-e a gyer-
mek számára, vagy még a 2. vagy 3. cso-
portba tartozó biztonsági gyermekülést kell
használnia a biztonsági öv hatékonyságá-
nak növeléséhez:
1. A gyermek teljesen neki tud dőlni az ülés
háttámlájának?
2. A gyermek térdei kényelmesen ráhajla-
nak a gépkocsi ülésének elejére, miköz-
ben teljesen hátradől?
3. A vállheveder a gyermek vállát a nyaka
és a karja között keresztezi?
4. Az öv csípőrésze a lehető legalacso-
nyabban van (a gyermek hasa helyett a
combjait érinti)?
5. A gyermek kibír egy egész utazást ilyen
helyzetben?Ha bármely kérdésre nemmel válaszolt, a
gyermeknek még a 2. vagy 3. csoportba
tartozó biztonsági gyermekülést kell hasz-
nálnia. Ha a gyermek csípő-/vállhevedert
használ, rendszeresen ellenőrizze, hogy a
biztonsági öv megfelelő-e számára, és győ-
ződjön meg arról, hogy a csat be van csa-
tolva. Az izgő-mozgó gyermek elmozdíthatja
az övet a megfelelő helyzetből. Ha a vállhe-
veder hozzáér az arcához vagy nyakához,
ültesse a gyermeket közelebb a gépkocsi
középpontjához, vagy a biztonsági öv meg-
felelő helyzetének beállításához használjon
kiegészítő ülésemelőt.
FIGYELEM!
Ne engedje, hogy a gyermek a vállheve-
dert a karja alá vagy a háta mögé tegye.
Baleset esetén a vállheveder nem védi
meg kellően a gyermeket, aki így súlyos,
akár végzetes sérülést is szenvedhet. A
gyermek mindig viselje a csípő- és a váll-
hevedert is megfelelően bekötve.
ISOFIX biztonsági rendszer
A gépkocsi ISOFIX gyermekülés-rögzítő
rendszerrel van ellátva. Ez a rendszer lehe-
tővé teszi, hogy az ISOFIX rendszerrel fel-
szerelt gyermekülések a gépkocsi bizton-
sági övei nélkül is felszerelhetők legyenek.
Az ISOFIX rendszer két alsó rögzítési pont-
tal rendelkezik, amelyek az üléspárna és a
háttámla találkozásánál, az üléspárna mö-
gött találhatók, valamint egy felső heveder-
rögzítővel, amely az ülés mögött található.
Ábra: E
BIZTONSÁG
138
