JEEP COMPASS 2018 Knjižica za upotrebu i održavanje (in Serbian)

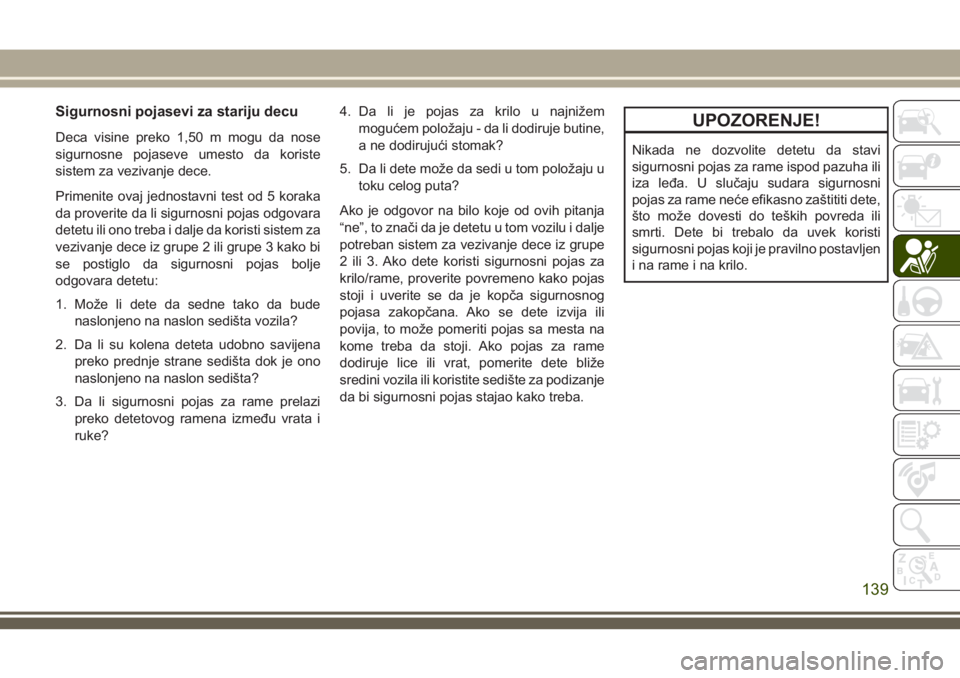

Sigurnosni pojasevi za stariju decu
Deca visine preko 1,50 m mogu da nose
sigurnosne pojaseve umesto da koriste
sistem za vezivanje dece.
Primenite ovaj jednostavni test od 5 koraka
da proverite da li sigurnosni pojas odgovara
detetu ili ono treba i dalje da koristi sistem za
vezivanje dece iz grupe 2 ili grupe 3 kako bi
se postiglo da sigurnosni pojas bolje
odgovara detetu:
1. Može li dete da sedne tako da bude
naslonjeno na naslon sedišta vozila?
2. Da li su kolena deteta udobno savijena
preko prednje strane sedišta dok je ono
naslonjeno na naslon sedišta?
3. Da li sigurnosni pojas za rame prelazi
preko detetovog ramena između vrata i
ruke?4. Da li je pojas za krilo u najnižem
mogućem položaju - da li dodiruje butine,
a ne dodirujući stomak?
5. Da li dete može da sedi u tom položaju u
toku celog puta?
Ako je odgovor na bilo koje od ovih pitanja
“ne”, to znači da je detetu u tom vozilu i dalje
potreban sistem za vezivanje dece iz grupe
2 ili 3. Ako dete koristi sigurnosni pojas za
krilo/rame, proverite povremeno kako pojas
stoji i uverite se da je kopča sigurnosnog
pojasa zakopčana. Ako se dete izvija ili
povija, to može pomeriti pojas sa mesta na
kome treba da stoji. Ako pojas za rame
dodiruje lice ili vrat, pomerite dete bliže
sredini vozila ili koristite sedište za podizanje
da bi sigurnosni pojas stajao kako treba.UPOZORENJE!
Nikada ne dozvolite detetu da stavi
sigurnosni pojas za rame ispod pazuha ili
iza leđa. U slučaju sudara sigurnosni
pojas za rame neće efikasno zaštititi dete,
što može dovesti do teških povreda ili
smrti. Dete bi trebalo da uvek koristi
sigurnosni pojas koji je pravilno postavljen
i na rame i na krilo.
139

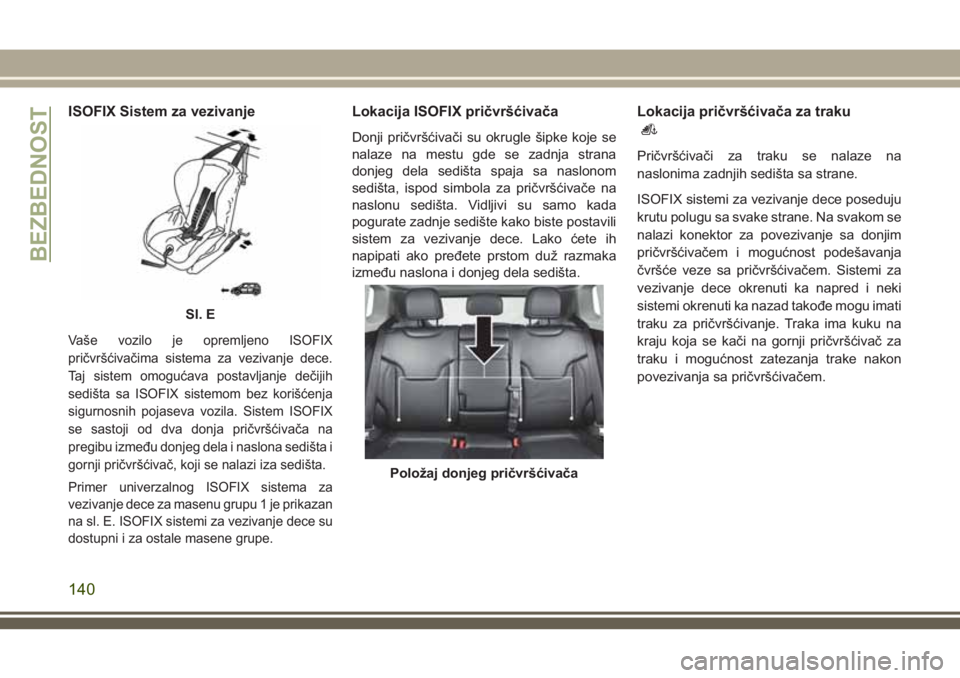

ISOFIX Sistem za vezivanje
Vaše vozilo je opremljeno ISOFIX
pričvršćivačima sistema za vezivanje dece.
Taj sistem omogućava postavljanje dečijih
sedišta sa ISOFIX sistemom bez korišćenja
sigurnosnih pojaseva vozila. Sistem ISOFIX
se sastoji od dva donja pričvršćivača na
pregibu između donjeg dela i naslona sedišta i
gornji pričvršćivač, koji se nalazi iza sedišta.
Primer univerzalnog ISOFIX sistema za
vezivanje dece za masenu grupu 1 je prikazan
na sl. E. ISOFIX sistemi za vezivanje dece su
dostupni i za ostale masene grupe.
Lokacija ISOFIX pričvršćivača
Donji pričvršćivači su okrugle šipke koje se
nalaze na mestu gde se zadnja strana
donjeg dela sedišta spaja sa naslonom
sedišta, ispod simbola za pričvršćivače na
naslonu sedišta. Vidljivi su samo kada
pogurate zadnje sedište kako biste postavili
sistem za vezivanje dece. Lako ćete ih
napipati ako pređete prstom duž razmaka
između naslona i donjeg dela sedišta.
Lokacija pričvršćivača za traku
Pričvršćivači za traku se nalaze na
naslonima zadnjih sedišta sa strane.
ISOFIX sistemi za vezivanje dece poseduju
krutu polugu sa svake strane. Na svakom se
nalazi konektor za povezivanje sa donjim
pričvršćivačem i mogućnost podešavanja
čvršće veze sa pričvršćivačem. Sistemi za
vezivanje dece okrenuti ka napred i neki
sistemi okrenuti ka nazad takođe mogu imati
traku za pričvršćivanje. Traka ima kuku na
kraju koja se kači na gornji pričvršćivač za
traku i mogućnost zatezanja trake nakon
povezivanja sa pričvršćivačem.
Sl. E
Položaj donjeg pričvršćivača
BEZBEDNOST
140

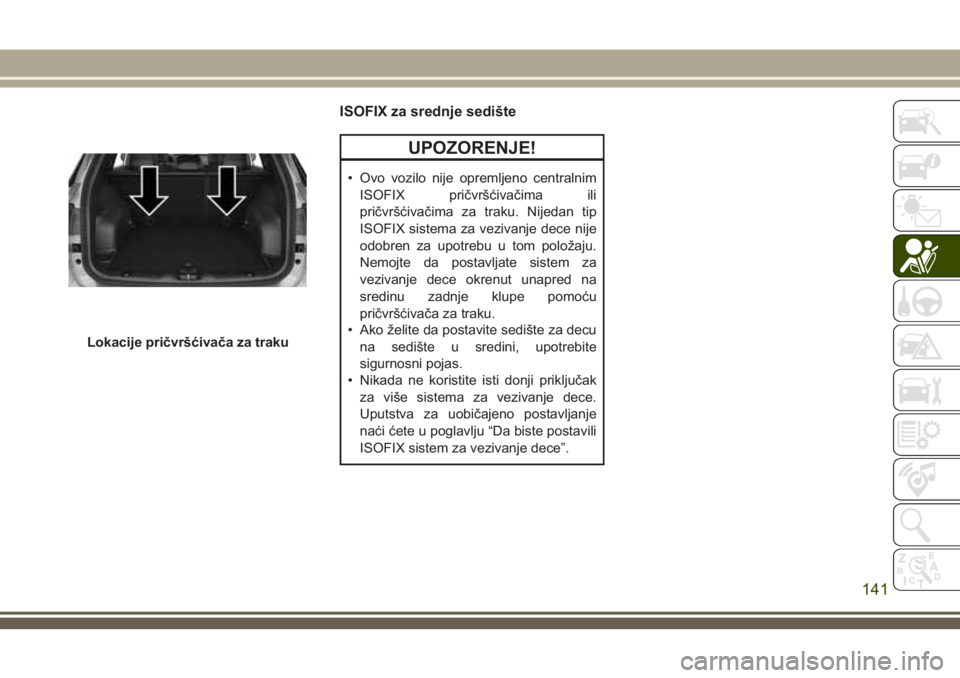

ISOFIX za srednje sedište
UPOZORENJE!
• Ovo vozilo nije opremljeno centralnim
ISOFIX pričvršćivačima ili
pričvršćivačima za traku. Nijedan tip
ISOFIX sistema za vezivanje dece nije
odobren za upotrebu u tom položaju.
Nemojte da postavljate sistem za
vezivanje dece okrenut unapred na
sredinu zadnje klupe pomoću
pričvršćivača za traku.
• Ako želite da postavite sedište za decu
na sedište u sredini, upotrebite
sigurnosni pojas.
• Nikada ne koristite isti donji priključak
za više sistema za vezivanje dece.
Uputstva za uobičajeno postavljanje
naći ćete u poglavlju “Da biste postavili
ISOFIX sistem za vezivanje dece”.
Lokacije pričvršćivača za traku
141

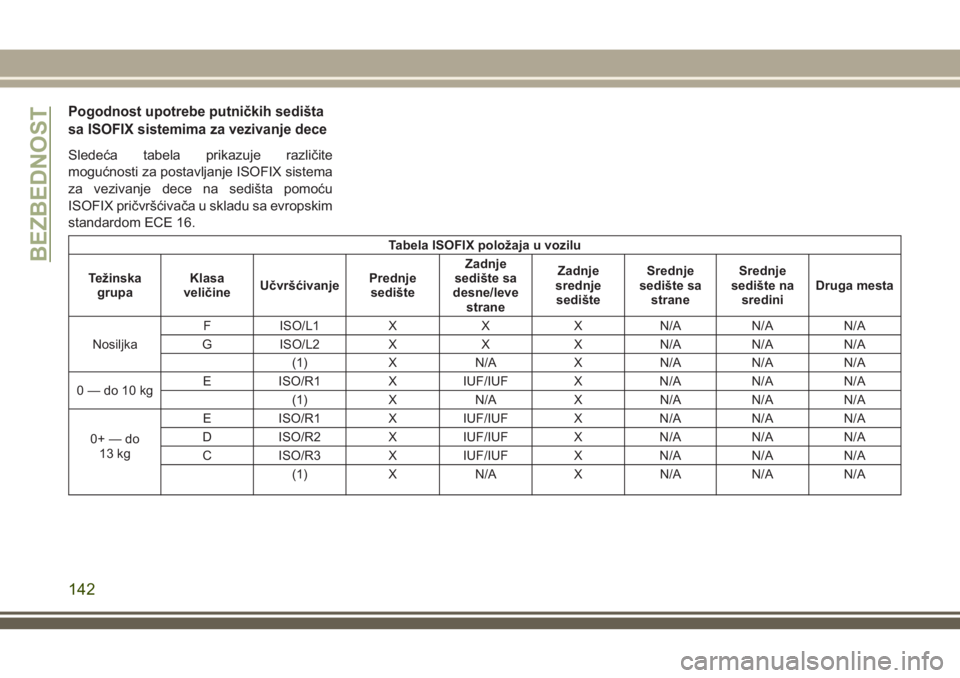

Pogodnost upotrebe putničkih sedišta
sa ISOFIX sistemima za vezivanje dece
Sledeća tabela prikazuje različite
mogućnosti za postavljanje ISOFIX sistema
za vezivanje dece na sedišta pomoću
ISOFIX pričvršćivača u skladu sa evropskim
standardom ECE 16.
Tabela ISOFIX položaja u vozilu
Težinska
grupaKlasa
veličineUčvršćivanjePrednje
sedišteZadnje
sedište sa
desne/leve
straneZadnje
srednje
sedišteSrednje
sedište sa
straneSrednje
sedište na
srediniDruga mesta
NosiljkaF ISO/L1 X X X N/A N/A N/A
G ISO/L2 X X X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0—do10kgE ISO/R1 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0+—do
13 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
D ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/ABEZBEDNOST
142

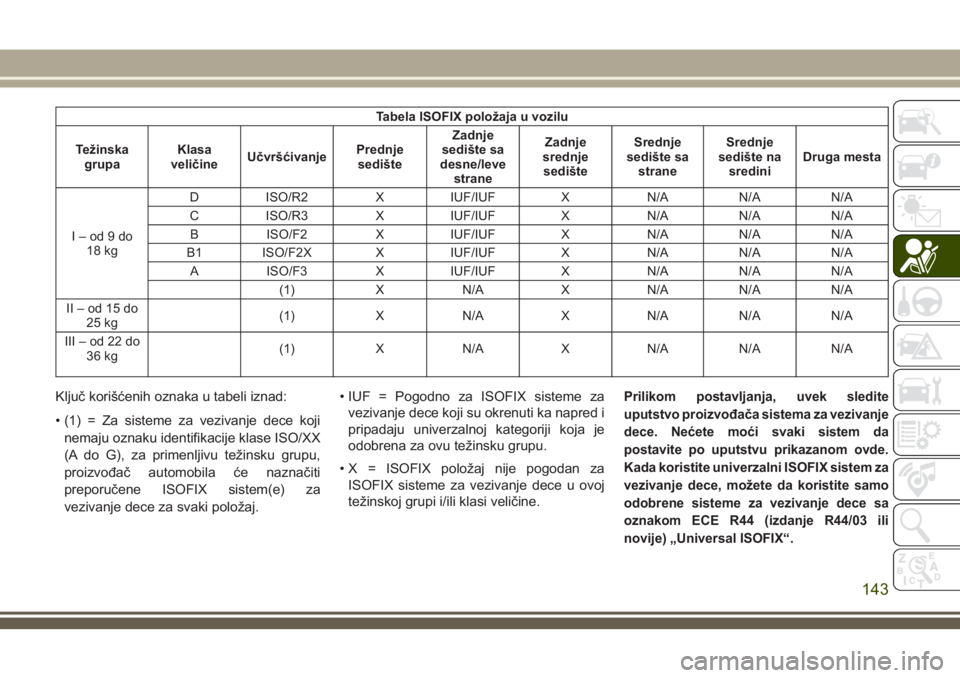

Tabela ISOFIX položaja u vozilu
Težinska
grupaKlasa
veličineUčvršćivanjePrednje
sedišteZadnje
sedište sa
desne/leve
straneZadnje
srednje
sedišteSrednje
sedište sa
straneSrednje
sedište na
srediniDruga mesta
I–od9do
18 kgD ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
B ISO/F2 X IUF/IUF X N/A N/A N/A
B1 ISO/F2X X IUF/IUF X N/A N/A N/A
A ISO/F3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
II–od15do
25 kg(1) X N/A X N/A N/A N/A
III–od22do
36 kg(1) X N/A X N/A N/A N/A
Ključ korišćenih oznaka u tabeli iznad:
• (1) = Za sisteme za vezivanje dece koji
nemaju oznaku identifikacije klase ISO/XX
(A do G), za primenljivu težinsku grupu,
proizvođač automobila će naznačiti
preporučene ISOFIX sistem(e) za
vezivanje dece za svaki položaj.• IUF = Pogodno za ISOFIX sisteme za
vezivanje dece koji su okrenuti ka napred i
pripadaju univerzalnoj kategoriji koja je
odobrena za ovu težinsku grupu.
• X = ISOFIX položaj nije pogodan za
ISOFIX sisteme za vezivanje dece u ovoj
težinskoj grupi i/ili klasi veličine.Prilikom postavljanja, uvek sledite
uputstvo proizvođača sistema za vezivanje
dece. Nećete moći svaki sistem da
postavite po uputstvu prikazanom ovde.
Kada koristite univerzalni ISOFIX sistem za
vezivanje dece, možete da koristite samo
odobrene sisteme za vezivanje dece sa
oznakom ECE R44 (izdanje R44/03 ili
novije) „Universal ISOFIX“.
143

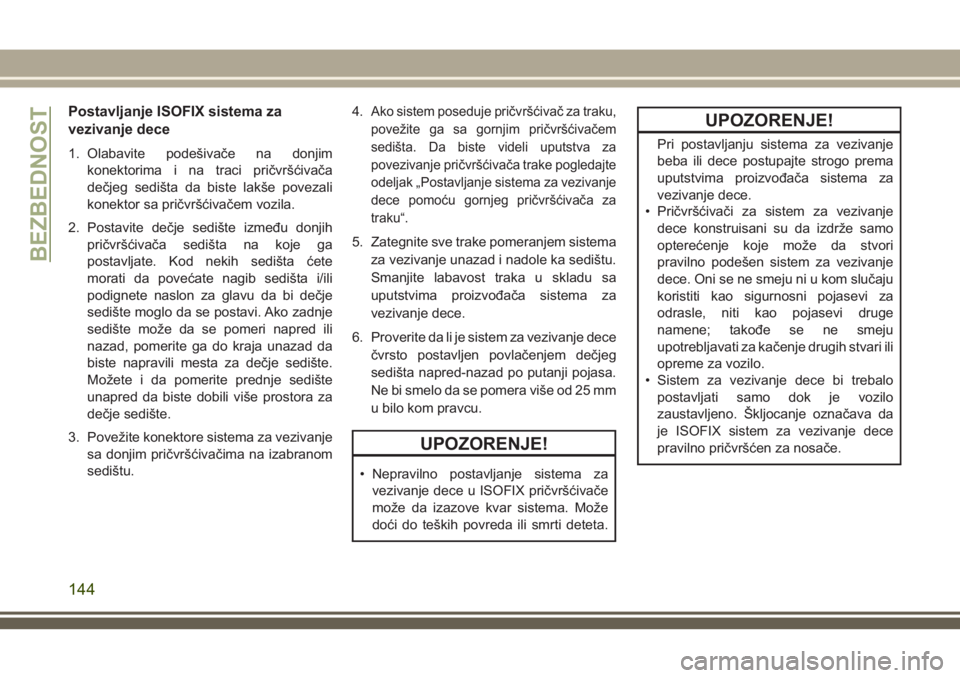

Postavljanje ISOFIX sistema za
vezivanje dece
1. Olabavite podešivače na donjim
konektorima i na traci pričvršćivača
dečjeg sedišta da biste lakše povezali
konektor sa pričvršćivačem vozila.
2. Postavite dečje sedište između donjih
pričvršćivača sedišta na koje ga
postavljate. Kod nekih sedišta ćete
morati da povećate nagib sedišta i/ili
podignete naslon za glavu da bi dečje
sedište moglo da se postavi. Ako zadnje
sedište može da se pomeri napred ili
nazad, pomerite ga do kraja unazad da
biste napravili mesta za dečje sedište.
Možete i da pomerite prednje sedište
unapred da biste dobili više prostora za
dečje sedište.
3. Povežite konektore sistema za vezivanje
sa donjim pričvršćivačima na izabranom
sedištu.4.
Ako sistem poseduje pričvršćivač za traku,
povežite ga sa gornjim pričvršćivačem
sedišta. Da biste videli uputstva za
povezivanje pričvršćivača trake pogledajte
odeljak „Postavljanje sistema za vezivanje
dece pomoću gornjeg pričvršćivača za
traku“.
5. Zategnite sve trake pomeranjem sistema
za vezivanje unazad i nadole ka sedištu.
Smanjite labavost traka u skladu sa
uputstvima proizvođača sistema za
vezivanje dece.
6. Proverite da li je sistem za vezivanje dece
čvrsto postavljen povlačenjem dečjeg
sedišta napred-nazad po putanji pojasa.
Ne bi smelo da se pomera više od 25 mm
u bilo kom pravcu.
UPOZORENJE!
• Nepravilno postavljanje sistema za
vezivanje dece u ISOFIX pričvršćivače
može da izazove kvar sistema. Može
doći do teških povreda ili smrti deteta.
UPOZORENJE!
Pri postavljanju sistema za vezivanje
beba ili dece postupajte strogo prema
uputstvima proizvođača sistema za
vezivanje dece.
• Pričvršćivači za sistem za vezivanje
dece konstruisani su da izdrže samo
opterećenje koje može da stvori
pravilno podešen sistem za vezivanje
dece. Oni se ne smeju ni u kom slučaju
koristiti kao sigurnosni pojasevi za
odrasle, niti kao pojasevi druge
namene; takođe se ne smeju
upotrebljavati za kačenje drugih stvari ili
opreme za vozilo.
• Sistem za vezivanje dece bi trebalo
postavljati samo dok je vozilo
zaustavljeno. Škljocanje označava da
je ISOFIX sistem za vezivanje dece
pravilno pričvršćen za nosače.
BEZBEDNOST
144

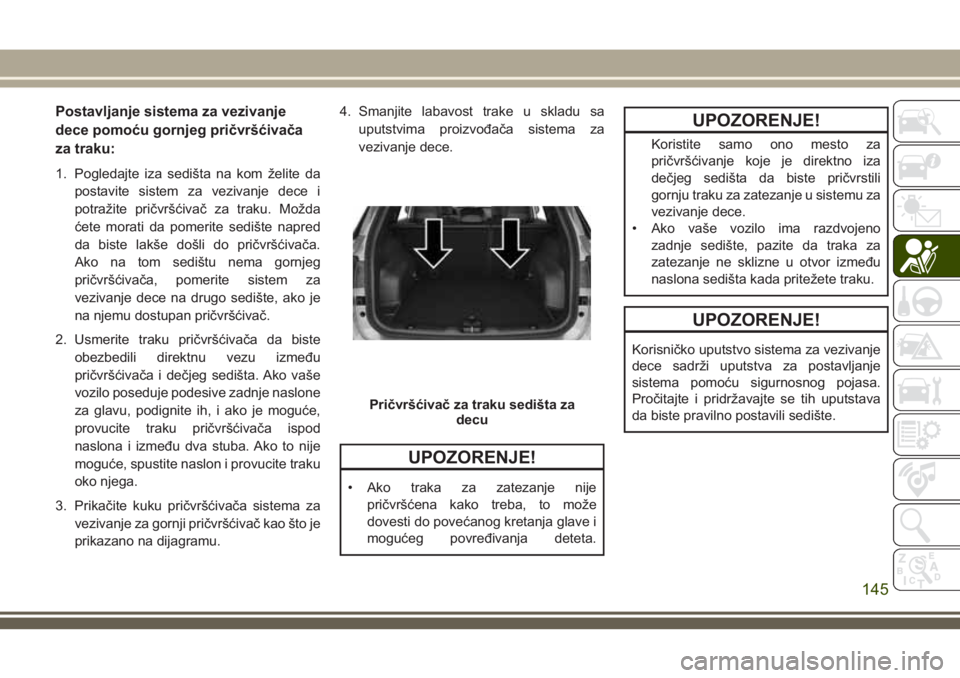

Postavljanje sistema za vezivanje
dece pomoću gornjeg pričvršćivača
za traku:
1. Pogledajte iza sedišta na kom želite da
postavite sistem za vezivanje dece i
potražite pričvršćivač za traku. Možda
ćete morati da pomerite sedište napred
da biste lakše došli do pričvršćivača.
Ako na tom sedištu nema gornjeg
pričvršćivača, pomerite sistem za
vezivanje dece na drugo sedište, ako je
na njemu dostupan pričvršćivač.
2. Usmerite traku pričvršćivača da biste
obezbedili direktnu vezu između
pričvršćivača i dečjeg sedišta. Ako vaše
vozilo poseduje podesive zadnje naslone
za glavu, podignite ih, i ako je moguće,
provucite traku pričvršćivača ispod
naslona i između dva stuba. Ako to nije
moguće, spustite naslon i provucite traku
oko njega.
3. Prikačite kuku pričvršćivača sistema za
vezivanje za gornji pričvršćivač kao što je
prikazano na dijagramu.4. Smanjite labavost trake u skladu sa
uputstvima proizvođača sistema za
vezivanje dece.
UPOZORENJE!
• Ako traka za zatezanje nije
pričvršćena kako treba, to može
dovesti do povećanog kretanja glave i
mogućeg povređivanja deteta.
UPOZORENJE!
Koristite samo ono mesto za
pričvršćivanje koje je direktno iza
dečjeg sedišta da biste pričvrstili
gornju traku za zatezanje u sistemu za
vezivanje dece.
• Ako vaše vozilo ima razdvojeno
zadnje sedište, pazite da traka za
zatezanje ne sklizne u otvor između
naslona sedišta kada pritežete traku.
UPOZORENJE!
Korisničko uputstvo sistema za vezivanje
dece sadrži uputstva za postavljanje
sistema pomoću sigurnosnog pojasa.
Pročitajte i pridržavajte se tih uputstava
da biste pravilno postavili sedište.
Pričvršćivač za traku sedišta za
decu
145

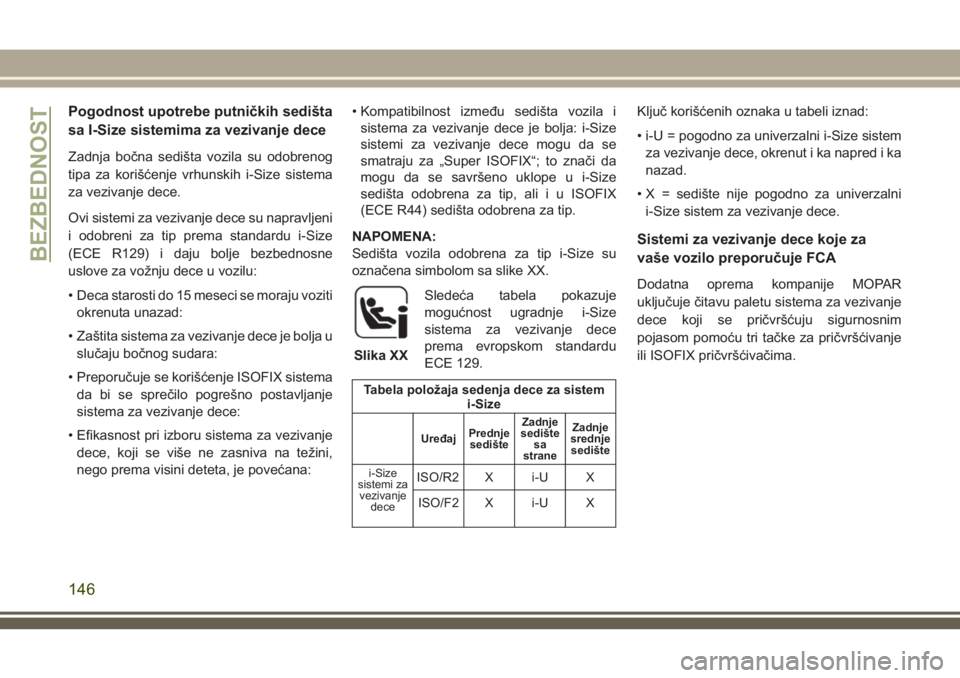

Pogodnost upotrebe putničkih sedišta
sa I-Size sistemima za vezivanje dece
Zadnja bočna sedišta vozila su odobrenog
tipa za korišćenje vrhunskih i-Size sistema
za vezivanje dece.
Ovi sistemi za vezivanje dece su napravljeni
i odobreni za tip prema standardu i-Size
(ECE R129) i daju bolje bezbednosne
uslove za vožnju dece u vozilu:
• Deca starosti do 15 meseci se moraju voziti
okrenuta unazad:
• Zaštita sistema za vezivanje dece je bolja u
slučaju bočnog sudara:
• Preporučuje se korišćenje ISOFIX sistema
da bi se sprečilo pogrešno postavljanje
sistema za vezivanje dece:
• Efikasnost pri izboru sistema za vezivanje
dece, koji se više ne zasniva na težini,
nego prema visini deteta, je povećana:• Kompatibilnost između sedišta vozila i
sistema za vezivanje dece je bolja: i-Size
sistemi za vezivanje dece mogu da se
smatraju za „Super ISOFIX“; to znači da
mogu da se savršeno uklope u i-Size
sedišta odobrena za tip, ali i u ISOFIX
(ECE R44) sedišta odobrena za tip.
NAPOMENA:
Sedišta vozila odobrena za tip i-Size su
označena simbolom sa slike XX.
Sledeća tabela pokazuje
mogućnost ugradnje i-Size
sistema za vezivanje dece
prema evropskom standardu
ECE 129.
Tabela položaja sedenja dece za sistem
i-Size
UređajPrednje
sedišteZadnje
sedište
sa
straneZadnje
srednje
sedište
i-Size
sistemi za
vezivanje
dece
ISO/R2 X i-U X
ISO/F2 X i-U X
Ključ korišćenih oznaka u tabeli iznad:
• i-U = pogodno za univerzalni i-Size sistem
za vezivanje dece, okrenut i ka napred i ka
nazad.
• X = sedište nije pogodno za univerzalni
i-Size sistem za vezivanje dece.
Sistemi za vezivanje dece koje za
vaše vozilo preporučuje FCA
Dodatna oprema kompanije MOPAR
uključuje čitavu paletu sistema za vezivanje
dece koji se pričvršćuju sigurnosnim
pojasom pomoću tri tačke za pričvršćivanje
ili ISOFIX pričvršćivačima.
Slika XX
BEZBEDNOST
146

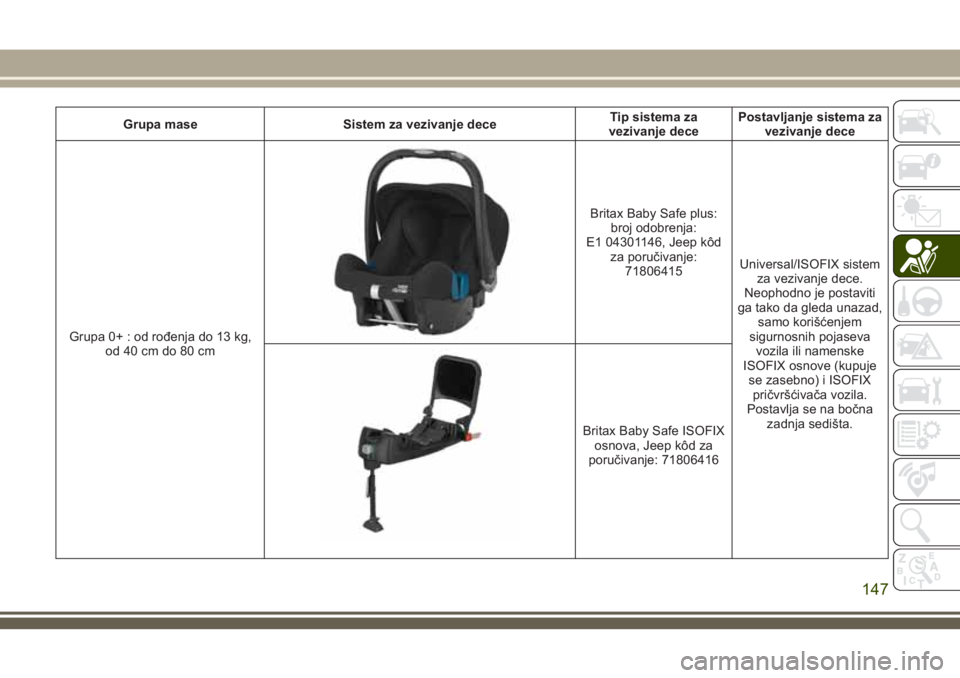

Grupa mase Sistem za vezivanje deceTip sistema za
vezivanje decePostavljanje sistema za
vezivanje dece
Grupa 0+ : od rođenja do 13 kg,
od 40 cm do 80 cm
Britax Baby Safe plus:
broj odobrenja:
E1 04301146, Jeep kôd
za poručivanje:
71806415Universal/ISOFIX sistem
za vezivanje dece.
Neophodno je postaviti
ga tako da gleda unazad,
samo korišćenjem
sigurnosnih pojaseva
vozila ili namenske
ISOFIX osnove (kupuje
se zasebno) i ISOFIX
pričvršćivača vozila.
Postavlja se na bočna
zadnja sedišta.
Britax Baby Safe ISOFIX
osnova, Jeep kôd za
poručivanje: 71806416
147

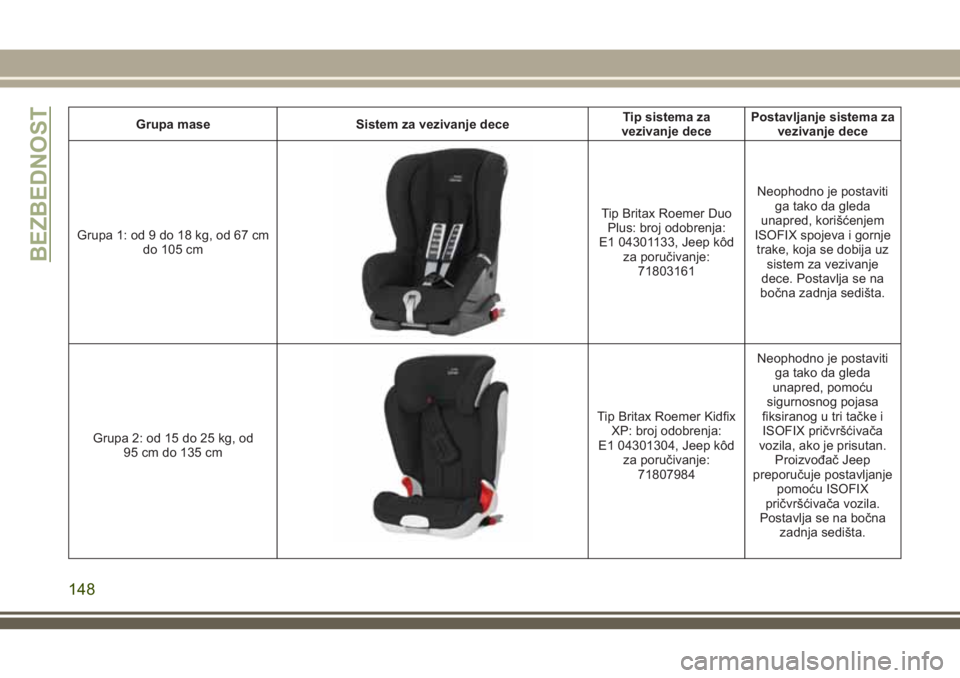

Grupa mase Sistem za vezivanje deceTip sistema za
vezivanje decePostavljanje sistema za
vezivanje dece
Grupa 1: od 9 do 18 kg, od 67 cm
do 105 cm
Tip Britax Roemer Duo
Plus: broj odobrenja:
E1 04301133, Jeep kôd
za poručivanje:
71803161Neophodno je postaviti
ga tako da gleda
unapred, korišćenjem
ISOFIX spojeva i gornje
trake, koja se dobija uz
sistem za vezivanje
dece. Postavlja se na
bočna zadnja sedišta.
Grupa 2: od 15 do 25 kg, od
95 cm do 135 cm
Tip Britax Roemer Kidfix
XP: broj odobrenja:
E1 04301304, Jeep kôd
za poručivanje:
71807984Neophodno je postaviti
ga tako da gleda
unapred, pomoću
sigurnosnog pojasa
fiksiranog u tri tačke i
ISOFIX pričvršćivača
vozila, ako je prisutan.
Proizvođač Jeep
preporučuje postavljanje
pomoću ISOFIX
pričvršćivača vozila.
Postavlja se na bočna
zadnja sedišta.
BEZBEDNOST
148
