Page 101 of 404

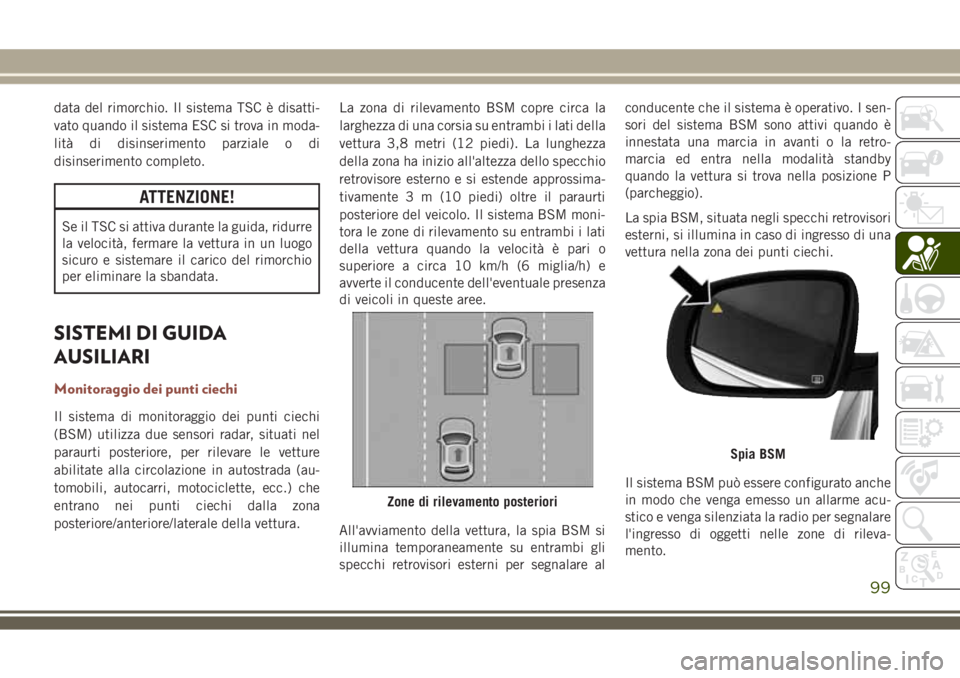

data del rimorchio. Il sistema TSC è disatti-
vato quando il sistema ESC si trova in moda-
lità di disinserimento parziale o di
disinserimento completo.
ATTENZIONE!
Se il TSC si attiva durante la guida, ridurre
la velocità, fermare la vettura in un luogo
sicuro e sistemare il carico del rimorchio
per eliminare la sbandata.
SISTEMI DI GUIDA
AUSILIARI
Monitoraggio dei punti ciechi
Il sistema di monitoraggio dei punti ciechi
(BSM) utilizza due sensori radar, situati nel
paraurti posteriore, per rilevare le vetture
abilitate alla circolazione in autostrada (au-
tomobili, autocarri, motociclette, ecc.) che
entrano nei punti ciechi dalla zona
posteriore/anteriore/laterale della vettura.La zona di rilevamento BSM copre circa la
larghezza di una corsia su entrambi i lati della
vettura 3,8 metri (12 piedi). La lunghezza
della zona ha inizio all'altezza dello specchio
retrovisore esterno e si estende approssima-
tivamente 3 m (10 piedi) oltre il paraurti
posteriore del veicolo. Il sistema BSM moni-
tora le zone di rilevamento su entrambi i lati
della vettura quando la velocità è pari o
superiore a circa 10 km/h (6 miglia/h) e
avverte il conducente dell'eventuale presenza
di veicoli in queste aree.
All'avviamento della vettura, la spia BSM si
illumina temporaneamente su entrambi gli
specchi retrovisori esterni per segnalare alconducente che il sistema è operativo. I sen-
sori del sistema BSM sono attivi quando è
innestata una marcia in avanti o la retro-
marcia ed entra nella modalità standby
quando la vettura si trova nella posizione P
(parcheggio).
La spia BSM, situata negli specchi retrovisori
esterni, si illumina in caso di ingresso di una
vettura nella zona dei punti ciechi.
Il sistema BSM può essere configurato anche
in modo che venga emesso un allarme acu-
stico e venga silenziata la radio per segnalare
l'ingresso di oggetti nelle zone di rileva-
mento.
Zone di rilevamento posteriori
Spia BSM
99
Page 102 of 404

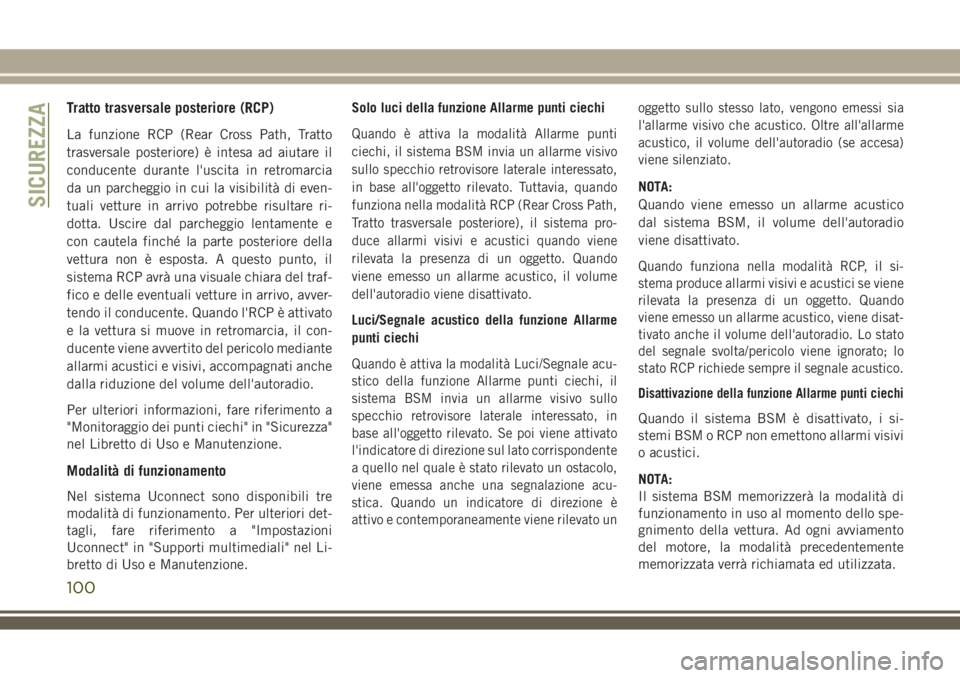

Tratto trasversale posteriore (RCP)
La funzione RCP (Rear Cross Path, Tratto
trasversale posteriore) è intesa ad aiutare il
conducente durante l'uscita in retromarcia
da un parcheggio in cui la visibilità di even-
tuali vetture in arrivo potrebbe risultare ri-
dotta. Uscire dal parcheggio lentamente e
con cautela finché la parte posteriore della
vettura non è esposta. A questo punto, il
sistema RCP avrà una visuale chiara del traf-
fico e delle eventuali vetture in arrivo, avver-
tendo il conducente. Quando l'RCP è attivato
e la vettura si muove in retromarcia, il con-
ducente viene avvertito del pericolo mediante
allarmi acustici e visivi, accompagnati anche
dalla riduzione del volume dell'autoradio.
Per ulteriori informazioni, fare riferimento a
"Monitoraggio dei punti ciechi" in "Sicurezza"
nel Libretto di Uso e Manutenzione.
Modalità di funzionamento
Nel sistema Uconnect sono disponibili tre
modalità di funzionamento. Per ulteriori det-
tagli, fare riferimento a "Impostazioni
Uconnect" in "Supporti multimediali" nel Li-
bretto di Uso e Manutenzione.Solo luci della funzione Allarme punti ciechi
Quando è attiva la modalità Allarme punti
ciechi, il sistema BSM invia un allarme visivo
sullo specchio retrovisore laterale interessato,
in base all'oggetto rilevato. Tuttavia, quando
funziona nella modalità RCP (Rear Cross Path,
Tratto trasversale posteriore), il sistema pro-
duce allarmi visivi e acustici quando viene
rilevata la presenza di un oggetto. Quando
viene emesso un allarme acustico, il volume
dell'autoradio viene disattivato.
Luci/Segnale acustico della funzione Allarme
punti ciechi
Quando è attiva la modalità Luci/Segnale acu-
stico della funzione Allarme punti ciechi, il
sistema BSM invia un allarme visivo sullo
specchio retrovisore laterale interessato, in
base all'oggetto rilevato. Se poi viene attivato
l'indicatore di direzione sul lato corrispondente
a quello nel quale è stato rilevato un ostacolo,
viene emessa anche una segnalazione acu-
stica. Quando un indicatore di direzione è
attivo e contemporaneamente viene rilevato unoggetto sullo stesso lato, vengono emessi sia
l'allarme visivo che acustico. Oltre all'allarme
acustico, il volume dell'autoradio (se accesa)
viene silenziato.
NOTA:
Quando viene emesso un allarme acustico
dal sistema BSM, il volume dell'autoradio
viene disattivato.
Quando funziona nella modalità RCP, il si-
stema produce allarmi visivi e acustici se viene
rilevata la presenza di un oggetto. Quando
viene emesso un allarme acustico, viene disat-
tivato anche il volume dell'autoradio. Lo stato
del segnale svolta/pericolo viene ignorato; lo
stato RCP richiede sempre il segnale acustico.
Disattivazione della funzione Allarme punti ciechi
Quando il sistema BSM è disattivato, i si-
stemi BSM o RCP non emettono allarmi visivi
o acustici.
NOTA:
Il sistema BSM memorizzerà la modalità di
funzionamento in uso al momento dello spe-
gnimento della vettura. Ad ogni avviamento
del motore, la modalità precedentemente
memorizzata verrà richiamata ed utilizzata.
SICUREZZA
100
Page 103 of 404

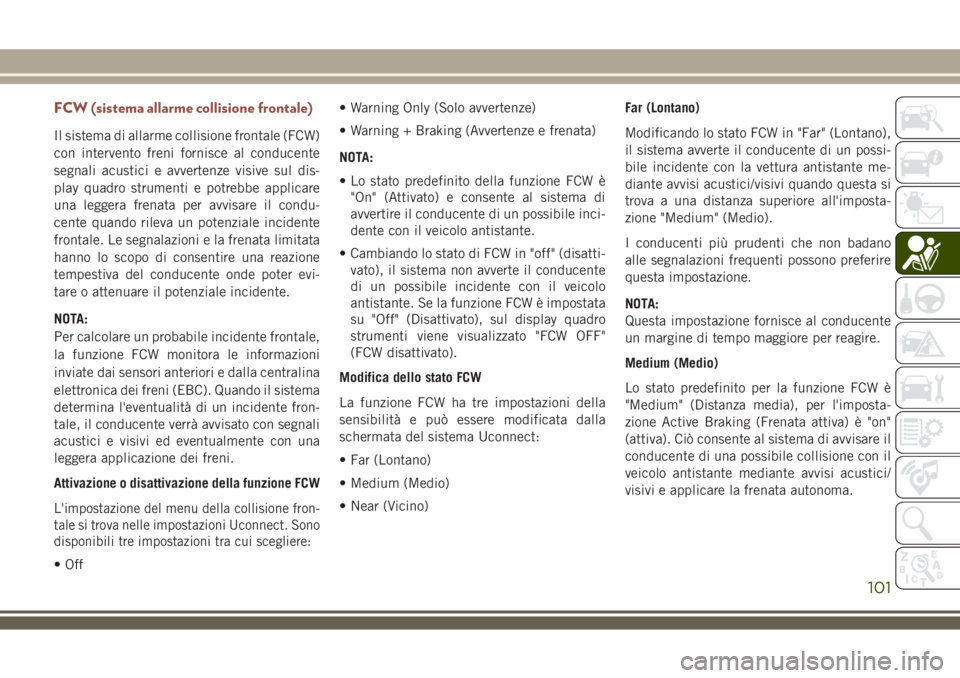

FCW (sistema allarme collisione frontale)
Il sistema di allarme collisione frontale (FCW)
con intervento freni fornisce al conducente
segnali acustici e avvertenze visive sul dis-
play quadro strumenti e potrebbe applicare
una leggera frenata per avvisare il condu-
cente quando rileva un potenziale incidente
frontale. Le segnalazioni e la frenata limitata
hanno lo scopo di consentire una reazione
tempestiva del conducente onde poter evi-
tare o attenuare il potenziale incidente.
NOTA:
Per calcolare un probabile incidente frontale,
la funzione FCW monitora le informazioni
inviate dai sensori anteriori e dalla centralina
elettronica dei freni (EBC). Quando il sistema
determina l'eventualità di un incidente fron-
tale, il conducente verrà avvisato con segnali
acustici e visivi ed eventualmente con una
leggera applicazione dei freni.
Attivazione o disattivazione della funzione FCW
L'impostazione del menu della collisione fron-
tale si trova nelle impostazioni Uconnect. Sono
disponibili tre impostazioni tra cui scegliere:
• Off• Warning Only (Solo avvertenze)
• Warning + Braking (Avvertenze e frenata)
NOTA:
• Lo stato predefinito della funzione FCW è
"On" (Attivato) e consente al sistema di
avvertire il conducente di un possibile inci-
dente con il veicolo antistante.
• Cambiando lo stato di FCW in "off" (disatti-
vato), il sistema non avverte il conducente
di un possibile incidente con il veicolo
antistante. Se la funzione FCW è impostata
su "Off" (Disattivato), sul display quadro
strumenti viene visualizzato "FCW OFF"
(FCW disattivato).
Modifica dello stato FCW
La funzione FCW ha tre impostazioni della
sensibilità e può essere modificata dalla
schermata del sistema Uconnect:
• Far (Lontano)
• Medium (Medio)
• Near (Vicino)Far (Lontano)
Modificando lo stato FCW in "Far" (Lontano),
il sistema avverte il conducente di un possi-
bile incidente con la vettura antistante me-
diante avvisi acustici/visivi quando questa si
trova a una distanza superiore all'imposta-
zione "Medium" (Medio).
I conducenti più prudenti che non badano
alle segnalazioni frequenti possono preferire
questa impostazione.
NOTA:
Questa impostazione fornisce al conducente
un margine di tempo maggiore per reagire.
Medium (Medio)
Lo stato predefinito per la funzione FCW è
"Medium" (Distanza media), per l'imposta-
zione Active Braking (Frenata attiva) è "on"
(attiva). Ciò consente al sistema di avvisare il
conducente di una possibile collisione con il
veicolo antistante mediante avvisi acustici/
visivi e applicare la frenata autonoma.
101
Page 104 of 404

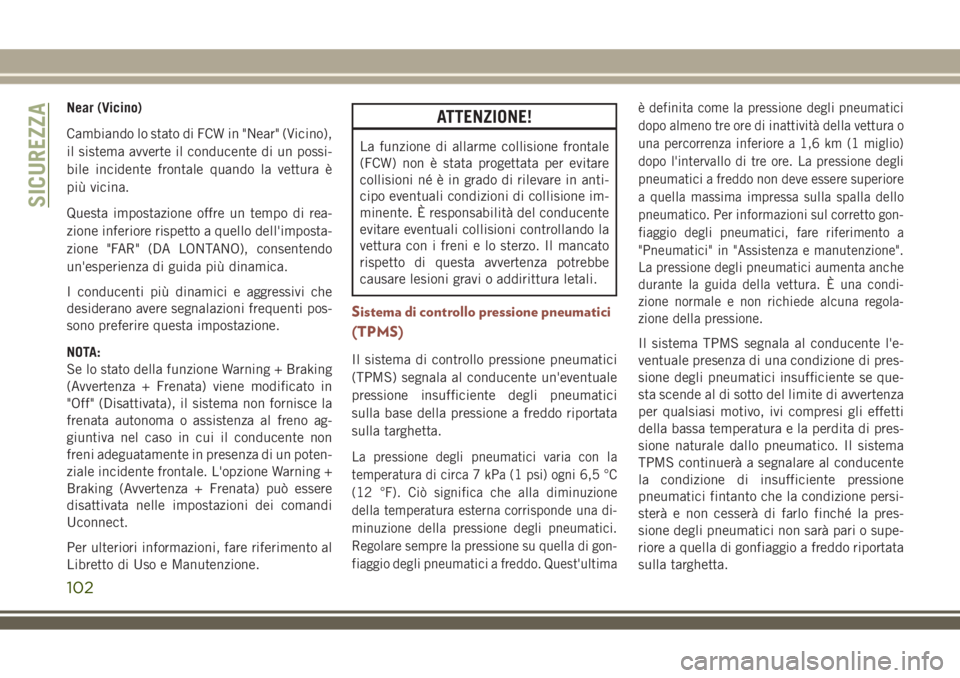

Near (Vicino)
Cambiando lo stato di FCW in "Near" (Vicino),
il sistema avverte il conducente di un possi-
bile incidente frontale quando la vettura è
più vicina.
Questa impostazione offre un tempo di rea-
zione inferiore rispetto a quello dell'imposta-
zione "FAR" (DA LONTANO), consentendo
un'esperienza di guida più dinamica.
I conducenti più dinamici e aggressivi che
desiderano avere segnalazioni frequenti pos-
sono preferire questa impostazione.
NOTA:
Se lo stato della funzione Warning + Braking
(Avvertenza + Frenata) viene modificato in
"Off" (Disattivata), il sistema non fornisce la
frenata autonoma o assistenza al freno ag-
giuntiva nel caso in cui il conducente non
freni adeguatamente in presenza di un poten-
ziale incidente frontale. L'opzione Warning +
Braking (Avvertenza + Frenata) può essere
disattivata nelle impostazioni dei comandi
Uconnect.
Per ulteriori informazioni, fare riferimento al
Libretto di Uso e Manutenzione.ATTENZIONE!
La funzione di allarme collisione frontale
(FCW) non è stata progettata per evitare
collisioni né è in grado di rilevare in anti-
cipo eventuali condizioni di collisione im-
minente. È responsabilità del conducente
evitare eventuali collisioni controllando la
vettura con i freni e lo sterzo. Il mancato
rispetto di questa avvertenza potrebbe
causare lesioni gravi o addirittura letali.
Sistema di controllo pressione pneumatici
(TPMS)
Il sistema di controllo pressione pneumatici
(TPMS) segnala al conducente un'eventuale
pressione insufficiente degli pneumatici
sulla base della pressione a freddo riportata
sulla targhetta.
La pressione degli pneumatici varia con la
temperatura di circa 7 kPa (1 psi) ogni 6,5 °C
(12 °F). Ciò significa che alla diminuzione
della temperatura esterna corrisponde una di-
minuzione della pressione degli pneumatici.
Regolare sempre la pressione su quella di gon-
fiaggio degli pneumatici a freddo. Quest'ultimaè definita come la pressione degli pneumatici
dopo almeno tre ore di inattività della vettura o
una percorrenza inferiore a 1,6 km (1 miglio)
dopo l'intervallo di tre ore. La pressione degli
pneumatici a freddo non deve essere superiore
a quella massima impressa sulla spalla dello
pneumatico. Per informazioni sul corretto gon-
fiaggio degli pneumatici, fare riferimento a
"Pneumatici" in "Assistenza e manutenzione".
La pressione degli pneumatici aumenta anche
durante la guida della vettura. È una condi-
zione normale e non richiede alcuna regola-
zione della pressione.
Il sistema TPMS segnala al conducente l'e-
ventuale presenza di una condizione di pres-
sione degli pneumatici insufficiente se que-
sta scende al di sotto del limite di avvertenza
per qualsiasi motivo, ivi compresi gli effetti
della bassa temperatura e la perdita di pres-
sione naturale dallo pneumatico. Il sistema
TPMS continuerà a segnalare al conducente
la condizione di insufficiente pressione
pneumatici fintanto che la condizione persi-
sterà e non cesserà di farlo finché la pres-
sione degli pneumatici non sarà pari o supe-
riore a quella di gonfiaggio a freddo riportata
sulla targhetta.
SICUREZZA
102
Page 105 of 404

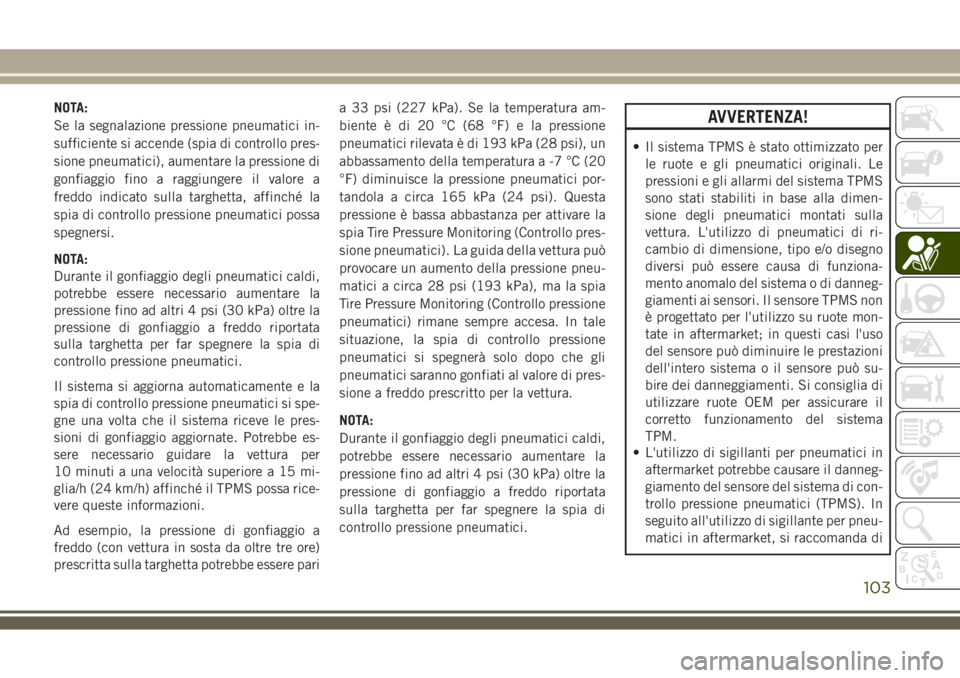

NOTA:
Se la segnalazione pressione pneumatici in-
sufficiente si accende (spia di controllo pres-
sione pneumatici), aumentare la pressione di
gonfiaggio fino a raggiungere il valore a
freddo indicato sulla targhetta, affinché la
spia di controllo pressione pneumatici possa
spegnersi.
NOTA:
Durante il gonfiaggio degli pneumatici caldi,
potrebbe essere necessario aumentare la
pressione fino ad altri 4 psi (30 kPa) oltre la
pressione di gonfiaggio a freddo riportata
sulla targhetta per far spegnere la spia di
controllo pressione pneumatici.
Il sistema si aggiorna automaticamente e la
spia di controllo pressione pneumatici si spe-
gne una volta che il sistema riceve le pres-
sioni di gonfiaggio aggiornate. Potrebbe es-
sere necessario guidare la vettura per
10 minuti a una velocità superiore a 15 mi-
glia/h (24 km/h) affinché il TPMS possa rice-
vere queste informazioni.
Ad esempio, la pressione di gonfiaggio a
freddo (con vettura in sosta da oltre tre ore)
prescritta sulla targhetta potrebbe essere paria 33 psi (227 kPa). Se la temperatura am-
biente è di 20 °C (68 °F) e la pressione
pneumatici rilevata è di 193 kPa (28 psi), un
abbassamento della temperatura a -7 °C (20
°F) diminuisce la pressione pneumatici por-
tandola a circa 165 kPa (24 psi). Questa
pressione è bassa abbastanza per attivare la
spia Tire Pressure Monitoring (Controllo pres-
sione pneumatici). La guida della vettura può
provocare un aumento della pressione pneu-
matici a circa 28 psi (193 kPa), ma la spia
Tire Pressure Monitoring (Controllo pressione
pneumatici) rimane sempre accesa. In tale
situazione, la spia di controllo pressione
pneumatici si spegnerà solo dopo che gli
pneumatici saranno gonfiati al valore di pres-
sione a freddo prescritto per la vettura.
NOTA:
Durante il gonfiaggio degli pneumatici caldi,
potrebbe essere necessario aumentare la
pressione fino ad altri 4 psi (30 kPa) oltre la
pressione di gonfiaggio a freddo riportata
sulla targhetta per far spegnere la spia di
controllo pressione pneumatici.AVVERTENZA!
• Il sistema TPMS è stato ottimizzato per
le ruote e gli pneumatici originali. Le
pressioni e gli allarmi del sistema TPMS
sono stati stabiliti in base alla dimen-
sione degli pneumatici montati sulla
vettura. L'utilizzo di pneumatici di ri-
cambio di dimensione, tipo e/o disegno
diversi può essere causa di funziona-
mento anomalo del sistema o di danneg-
giamenti ai sensori. Il sensore TPMS non
è progettato per l'utilizzo su ruote mon-
tate in aftermarket; in questi casi l'uso
del sensore può diminuire le prestazioni
dell'intero sistema o il sensore può su-
bire dei danneggiamenti. Si consiglia di
utilizzare ruote OEM per assicurare il
corretto funzionamento del sistema
TPM.
• L'utilizzo di sigillanti per pneumatici in
aftermarket potrebbe causare il danneg-
giamento del sensore del sistema di con-
trollo pressione pneumatici (TPMS). In
seguito all'utilizzo di sigillante per pneu-
matici in aftermarket, si raccomanda di
103
Page 106 of 404

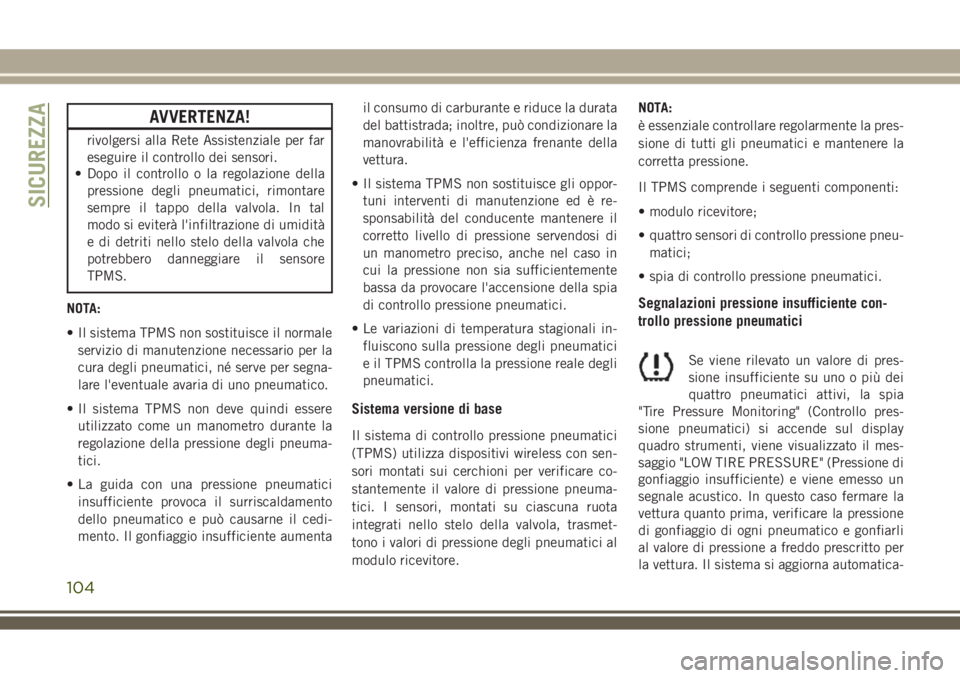

AVVERTENZA!
rivolgersi alla Rete Assistenziale per far
eseguire il controllo dei sensori.
• Dopo il controllo o la regolazione della
pressione degli pneumatici, rimontare
sempre il tappo della valvola. In tal
modo si eviterà l'infiltrazione di umidità
e di detriti nello stelo della valvola che
potrebbero danneggiare il sensore
TPMS.
NOTA:
• Il sistema TPMS non sostituisce il normale
servizio di manutenzione necessario per la
cura degli pneumatici, né serve per segna-
lare l'eventuale avaria di uno pneumatico.
• Il sistema TPMS non deve quindi essere
utilizzato come un manometro durante la
regolazione della pressione degli pneuma-
tici.
• La guida con una pressione pneumatici
insufficiente provoca il surriscaldamento
dello pneumatico e può causarne il cedi-
mento. Il gonfiaggio insufficiente aumentail consumo di carburante e riduce la durata
del battistrada; inoltre, può condizionare la
manovrabilità e l'efficienza frenante della
vettura.
• Il sistema TPMS non sostituisce gli oppor-
tuni interventi di manutenzione ed è re-
sponsabilità del conducente mantenere il
corretto livello di pressione servendosi di
un manometro preciso, anche nel caso in
cui la pressione non sia sufficientemente
bassa da provocare l'accensione della spia
di controllo pressione pneumatici.
• Le variazioni di temperatura stagionali in-
fluiscono sulla pressione degli pneumatici
e il TPMS controlla la pressione reale degli
pneumatici.
Sistema versione di base
Il sistema di controllo pressione pneumatici
(TPMS) utilizza dispositivi wireless con sen-
sori montati sui cerchioni per verificare co-
stantemente il valore di pressione pneuma-
tici. I sensori, montati su ciascuna ruota
integrati nello stelo della valvola, trasmet-
tono i valori di pressione degli pneumatici al
modulo ricevitore.NOTA:
è essenziale controllare regolarmente la pres-
sione di tutti gli pneumatici e mantenere la
corretta pressione.
Il TPMS comprende i seguenti componenti:
• modulo ricevitore;
• quattro sensori di controllo pressione pneu-
matici;
• spia di controllo pressione pneumatici.
Segnalazioni pressione insufficiente con-
trollo pressione pneumatici
Se viene rilevato un valore di pres-
sione insufficiente su uno o più dei
quattro pneumatici attivi, la spia
"Tire Pressure Monitoring" (Controllo pres-
sione pneumatici) si accende sul display
quadro strumenti, viene visualizzato il mes-
saggio "LOW TIRE PRESSURE" (Pressione di
gonfiaggio insufficiente) e viene emesso un
segnale acustico. In questo caso fermare la
vettura quanto prima, verificare la pressione
di gonfiaggio di ogni pneumatico e gonfiarli
al valore di pressione a freddo prescritto per
la vettura. Il sistema si aggiorna automatica-
SICUREZZA
104
Page 107 of 404

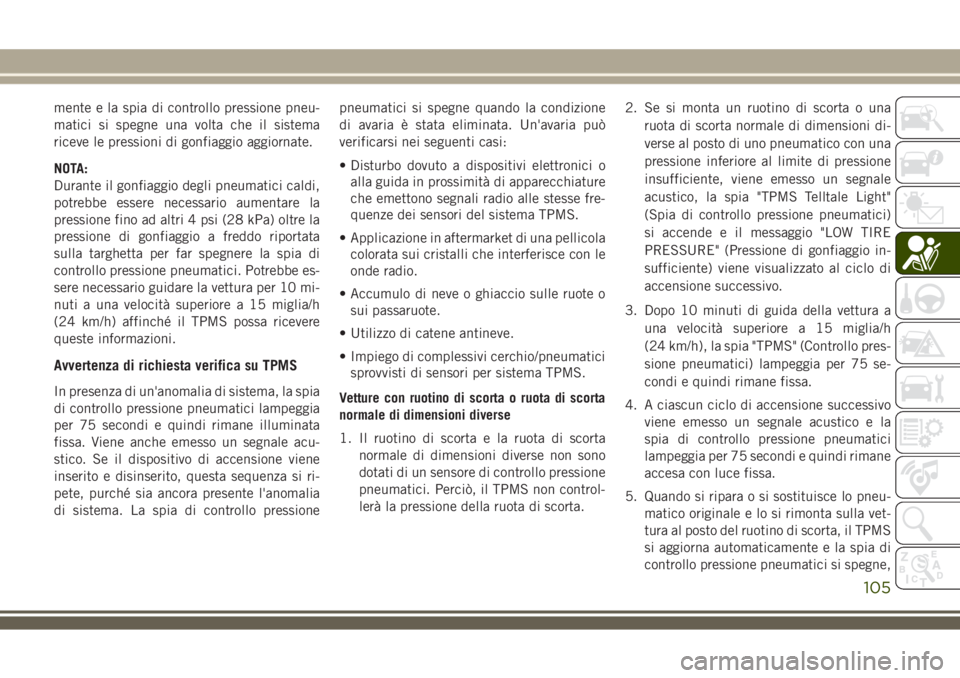

mente e la spia di controllo pressione pneu-
matici si spegne una volta che il sistema
riceve le pressioni di gonfiaggio aggiornate.
NOTA:
Durante il gonfiaggio degli pneumatici caldi,
potrebbe essere necessario aumentare la
pressione fino ad altri 4 psi (28 kPa) oltre la
pressione di gonfiaggio a freddo riportata
sulla targhetta per far spegnere la spia di
controllo pressione pneumatici. Potrebbe es-
sere necessario guidare la vettura per 10 mi-
nuti a una velocità superiore a 15 miglia/h
(24 km/h) affinché il TPMS possa ricevere
queste informazioni.
Avvertenza di richiesta verifica su TPMS
In presenza di un'anomalia di sistema, la spia
di controllo pressione pneumatici lampeggia
per 75 secondi e quindi rimane illuminata
fissa. Viene anche emesso un segnale acu-
stico. Se il dispositivo di accensione viene
inserito e disinserito, questa sequenza si ri-
pete, purché sia ancora presente l'anomalia
di sistema. La spia di controllo pressionepneumatici si spegne quando la condizione
di avaria è stata eliminata. Un'avaria può
verificarsi nei seguenti casi:
• Disturbo dovuto a dispositivi elettronici o
alla guida in prossimità di apparecchiature
che emettono segnali radio alle stesse fre-
quenze dei sensori del sistema TPMS.
• Applicazione in aftermarket di una pellicola
colorata sui cristalli che interferisce con le
onde radio.
• Accumulo di neve o ghiaccio sulle ruote o
sui passaruote.
• Utilizzo di catene antineve.
• Impiego di complessivi cerchio/pneumatici
sprovvisti di sensori per sistema TPMS.
Vetture con ruotino di scorta o ruota di scorta
normale di dimensioni diverse
1. Il ruotino di scorta e la ruota di scorta
normale di dimensioni diverse non sono
dotati di un sensore di controllo pressione
pneumatici. Perciò, il TPMS non control-
lerà la pressione della ruota di scorta.2. Se si monta un ruotino di scorta o una
ruota di scorta normale di dimensioni di-
verse al posto di uno pneumatico con una
pressione inferiore al limite di pressione
insufficiente, viene emesso un segnale
acustico, la spia "TPMS Telltale Light"
(Spia di controllo pressione pneumatici)
si accende e il messaggio "LOW TIRE
PRESSURE" (Pressione di gonfiaggio in-
sufficiente) viene visualizzato al ciclo di
accensione successivo.
3. Dopo 10 minuti di guida della vettura a
una velocità superiore a 15 miglia/h
(24 km/h), la spia "TPMS" (Controllo pres-
sione pneumatici) lampeggia per 75 se-
condi e quindi rimane fissa.
4. A ciascun ciclo di accensione successivo
viene emesso un segnale acustico e la
spia di controllo pressione pneumatici
lampeggia per 75 secondi e quindi rimane
accesa con luce fissa.
5. Quando si ripara o si sostituisce lo pneu-
matico originale e lo si rimonta sulla vet-
tura al posto del ruotino di scorta, il TPMS
si aggiorna automaticamente e la spia di
controllo pressione pneumatici si spegne,

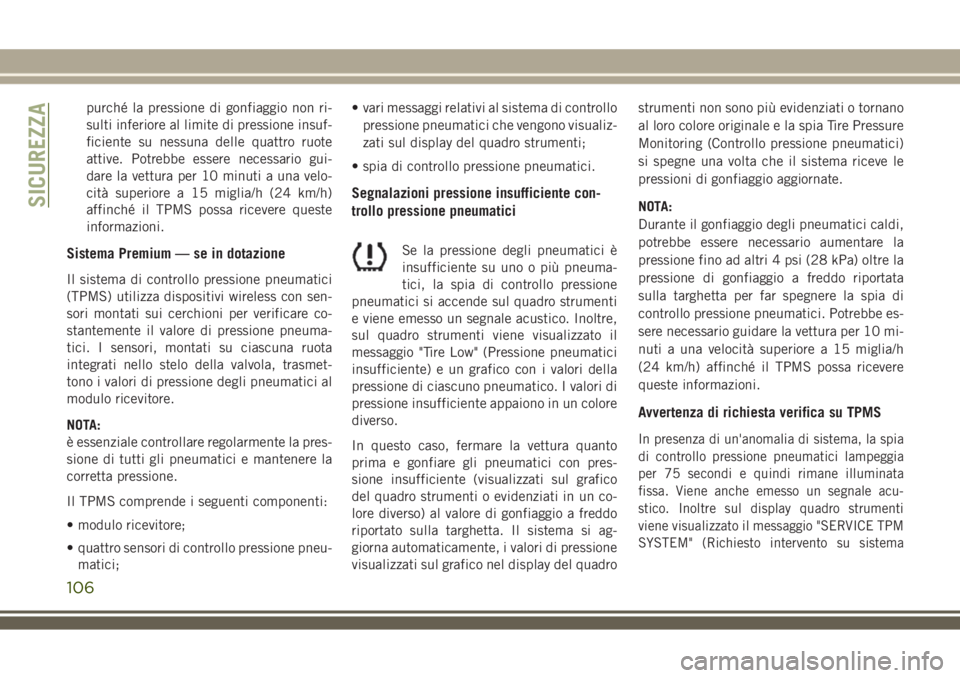

105
Page 108 of 404
purché la pressione di gonfiaggio non ri-
sulti inferiore al limite di pressione insuf-
ficiente su nessuna delle quattro ruote
attive. Potrebbe essere necessario gui-
dare la vettura per 10 minuti a una velo-
cità superiore a 15 miglia/h (24 km/h)
affinché il TPMS possa ricevere queste
informazioni.
Sistema Premium — se in dotazione
Il sistema di controllo pressione pneumatici
(TPMS) utilizza dispositivi wireless con sen-
sori montati sui cerchioni per verificare co-
stantemente il valore di pressione pneuma-
tici. I sensori, montati su ciascuna ruota
integrati nello stelo della valvola, trasmet-
tono i valori di pressione degli pneumatici al
modulo ricevitore.
NOTA:
è essenziale controllare regolarmente la pres-
sione di tutti gli pneumatici e mantenere la
corretta pressione.
Il TPMS comprende i seguenti componenti:
• modulo ricevitore;
• quattro sensori di controllo pressione pneu-
matici;• vari messaggi relativi al sistema di controllo
pressione pneumatici che vengono visualiz-
zati sul display del quadro strumenti;
• spia di controllo pressione pneumatici.
Segnalazioni pressione insufficiente con-
trollo pressione pneumatici
Se la pressione degli pneumatici è
insufficiente su uno o più pneuma-
tici, la spia di controllo pressione
pneumatici si accende sul quadro strumenti
e viene emesso un segnale acustico. Inoltre,
sul quadro strumenti viene visualizzato il
messaggio "Tire Low" (Pressione pneumatici
insufficiente) e un grafico con i valori della
pressione di ciascuno pneumatico. I valori di
pressione insufficiente appaiono in un colore
diverso.
In questo caso, fermare la vettura quanto
prima e gonfiare gli pneumatici con pres-
sione insufficiente (visualizzati sul grafico
del quadro strumenti o evidenziati in un co-
lore diverso) al valore di gonfiaggio a freddo
riportato sulla targhetta. Il sistema si ag-
giorna automaticamente, i valori di pressione
visualizzati sul grafico nel display del quadrostrumenti non sono più evidenziati o tornano
al loro colore originale e la spia Tire Pressure
Monitoring (Controllo pressione pneumatici)
si spegne una volta che il sistema riceve le
pressioni di gonfiaggio aggiornate.
NOTA:
Durante il gonfiaggio degli pneumatici caldi,
potrebbe essere necessario aumentare la
pressione fino ad altri 4 psi (28 kPa) oltre la
pressione di gonfiaggio a freddo riportata
sulla targhetta per far spegnere la spia di
controllo pressione pneumatici. Potrebbe es-
sere necessario guidare la vettura per 10 mi-
nuti a una velocità superiore a 15 miglia/h
(24 km/h) affinché il TPMS possa ricevere
queste informazioni.
Avvertenza di richiesta verifica su TPMS
In presenza di un'anomalia di sistema, la spia
di controllo pressione pneumatici lampeggia
per 75 secondi e quindi rimane illuminata
fissa. Viene anche emesso un segnale acu-
stico. Inoltre sul display quadro strumenti
viene visualizzato il messaggio "SERVICE TPM
SYSTEM" (Richiesto intervento su sistema
SICUREZZA
106
Page 109 of 404

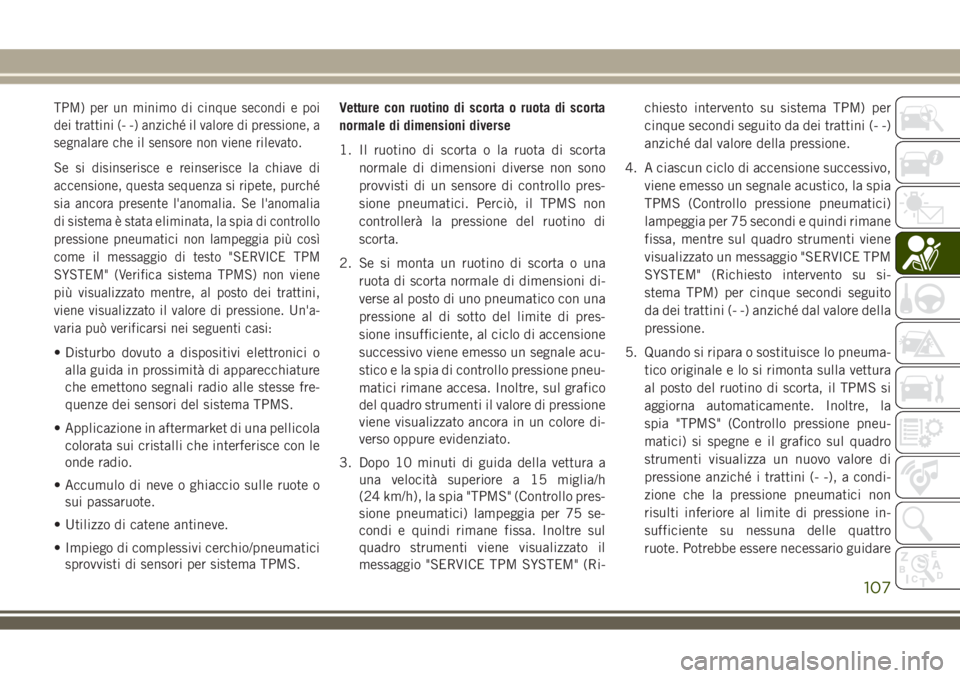

TPM) per un minimo di cinque secondi e poi
dei trattini (- -) anziché il valore di pressione, a
segnalare che il sensore non viene rilevato.
Se si disinserisce e reinserisce la chiave di
accensione, questa sequenza si ripete, purché
sia ancora presente l'anomalia. Se l'anomalia
di sistema è stata eliminata, la spia di controllo
pressione pneumatici non lampeggia più così
come il messaggio di testo "SERVICE TPM
SYSTEM" (Verifica sistema TPMS) non viene
più visualizzato mentre, al posto dei trattini,
viene visualizzato il valore di pressione. Un'a-
varia può verificarsi nei seguenti casi:
• Disturbo dovuto a dispositivi elettronici o
alla guida in prossimità di apparecchiature
che emettono segnali radio alle stesse fre-
quenze dei sensori del sistema TPMS.
• Applicazione in aftermarket di una pellicola
colorata sui cristalli che interferisce con le
onde radio.
• Accumulo di neve o ghiaccio sulle ruote o
sui passaruote.
• Utilizzo di catene antineve.
• Impiego di complessivi cerchio/pneumatici
sprovvisti di sensori per sistema TPMS.Vetture con ruotino di scorta o ruota di scorta
normale di dimensioni diverse
1. Il ruotino di scorta o la ruota di scorta
normale di dimensioni diverse non sono
provvisti di un sensore di controllo pres-
sione pneumatici. Perciò, il TPMS non
controllerà la pressione del ruotino di
scorta.
2. Se si monta un ruotino di scorta o una
ruota di scorta normale di dimensioni di-
verse al posto di uno pneumatico con una
pressione al di sotto del limite di pres-
sione insufficiente, al ciclo di accensione
successivo viene emesso un segnale acu-
stico e la spia di controllo pressione pneu-
matici rimane accesa. Inoltre, sul grafico
del quadro strumenti il valore di pressione
viene visualizzato ancora in un colore di-
verso oppure evidenziato.
3. Dopo 10 minuti di guida della vettura a
una velocità superiore a 15 miglia/h
(24 km/h), la spia "TPMS" (Controllo pres-
sione pneumatici) lampeggia per 75 se-
condi e quindi rimane fissa. Inoltre sul
quadro strumenti viene visualizzato il
messaggio "SERVICE TPM SYSTEM" (Ri-chiesto intervento su sistema TPM) per
cinque secondi seguito da dei trattini (- -)
anziché dal valore della pressione.
4. A ciascun ciclo di accensione successivo,
viene emesso un segnale acustico, la spia
TPMS (Controllo pressione pneumatici)
lampeggia per 75 secondi e quindi rimane
fissa, mentre sul quadro strumenti viene
visualizzato un messaggio "SERVICE TPM
SYSTEM" (Richiesto intervento su si-
stema TPM) per cinque secondi seguito
da dei trattini (- -) anziché dal valore della
pressione.
5. Quando si ripara o sostituisce lo pneuma-
tico originale e lo si rimonta sulla vettura
al posto del ruotino di scorta, il TPMS si
aggiorna automaticamente. Inoltre, la
spia "TPMS" (Controllo pressione pneu-
matici) si spegne e il grafico sul quadro
strumenti visualizza un nuovo valore di
pressione anziché i trattini (- -), a condi-
zione che la pressione pneumatici non
risulti inferiore al limite di pressione in-
sufficiente su nessuna delle quattro
ruote. Potrebbe essere necessario guidare
107
Page 110 of 404

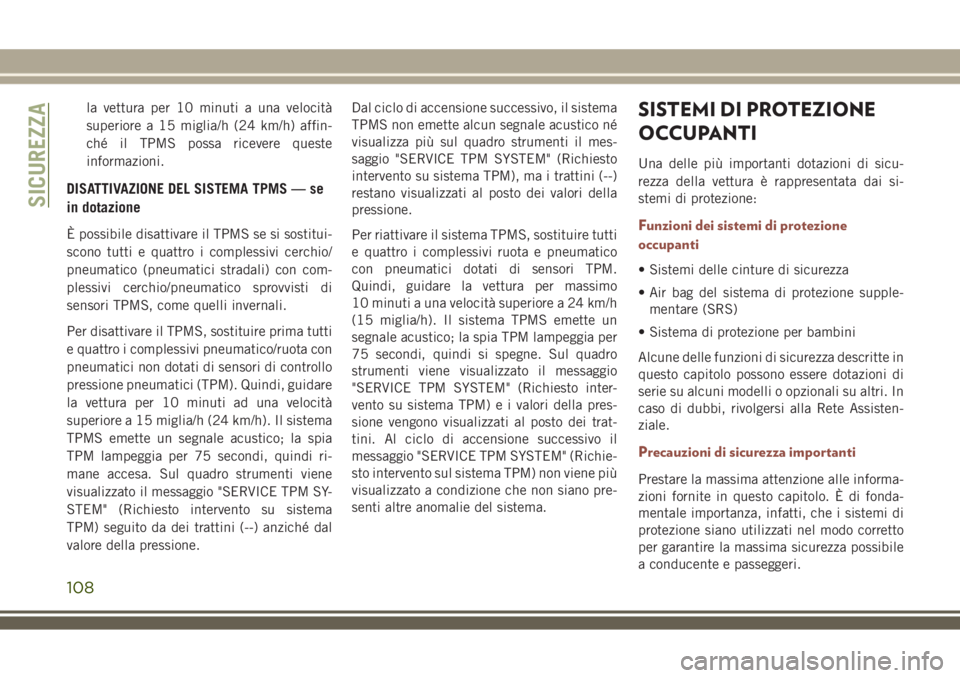

la vettura per 10 minuti a una velocità
superiore a 15 miglia/h (24 km/h) affin-
ché il TPMS possa ricevere queste
informazioni.
DISATTIVAZIONE DEL SISTEMA TPMS — se
in dotazione
È possibile disattivare il TPMS se si sostitui-
scono tutti e quattro i complessivi cerchio/
pneumatico (pneumatici stradali) con com-
plessivi cerchio/pneumatico sprovvisti di
sensori TPMS, come quelli invernali.
Per disattivare il TPMS, sostituire prima tutti
e quattro i complessivi pneumatico/ruota con
pneumatici non dotati di sensori di controllo
pressione pneumatici (TPM). Quindi, guidare
la vettura per 10 minuti ad una velocità
superiore a 15 miglia/h (24 km/h). Il sistema
TPMS emette un segnale acustico; la spia
TPM lampeggia per 75 secondi, quindi ri-
mane accesa. Sul quadro strumenti viene
visualizzato il messaggio "SERVICE TPM SY-
STEM" (Richiesto intervento su sistema
TPM) seguito da dei trattini (--) anziché dal
valore della pressione.Dal ciclo di accensione successivo, il sistema
TPMS non emette alcun segnale acustico né
visualizza più sul quadro strumenti il mes-
saggio "SERVICE TPM SYSTEM" (Richiesto
intervento su sistema TPM), ma i trattini (--)
restano visualizzati al posto dei valori della
pressione.
Per riattivare il sistema TPMS, sostituire tutti
e quattro i complessivi ruota e pneumatico
con pneumatici dotati di sensori TPM.
Quindi, guidare la vettura per massimo
10 minuti a una velocità superiore a 24 km/h
(15 miglia/h). Il sistema TPMS emette un
segnale acustico; la spia TPM lampeggia per
75 secondi, quindi si spegne. Sul quadro
strumenti viene visualizzato il messaggio
"SERVICE TPM SYSTEM" (Richiesto inter-
vento su sistema TPM) e i valori della pres-
sione vengono visualizzati al posto dei trat-
tini. Al ciclo di accensione successivo il
messaggio "SERVICE TPM SYSTEM" (Richie-
sto intervento sul sistema TPM) non viene più
visualizzato a condizione che non siano pre-
senti altre anomalie del sistema.
SISTEMI DI PROTEZIONE
OCCUPANTI
Una delle più importanti dotazioni di sicu-
rezza della vettura è rappresentata dai si-
stemi di protezione:
Funzioni dei sistemi di protezione
occupanti
• Sistemi delle cinture di sicurezza
• Air bag del sistema di protezione supple-
mentare (SRS)
• Sistema di protezione per bambini
Alcune delle funzioni di sicurezza descritte in
questo capitolo possono essere dotazioni di
serie su alcuni modelli o opzionali su altri. In
caso di dubbi, rivolgersi alla Rete Assisten-
ziale.
Precauzioni di sicurezza importanti
Prestare la massima attenzione alle informa-
zioni fornite in questo capitolo. È di fonda-
mentale importanza, infatti, che i sistemi di
protezione siano utilizzati nel modo corretto
per garantire la massima sicurezza possibile
a conducente e passeggeri.
SICUREZZA
108
