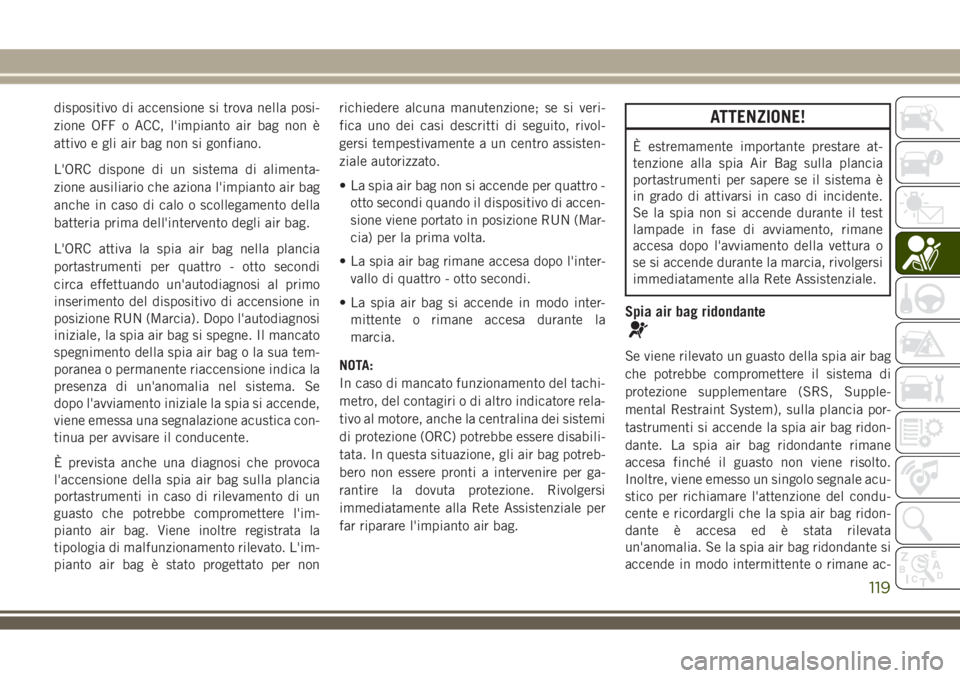

dispositivo di accensione si trova nella posi-
zione OFF o ACC, l'impianto air bag non è
attivo e gli air bag non si gonfiano.
L'ORC dispone di un sistema di alimenta-
zione ausiliario che aziona l'impianto air bag
anche in caso di calo o scollegamento della
batteria prima dell'intervento degli air bag.
L'ORC attiva la spia air bag nella plancia
portastrumenti per quattro - otto secondi
circa effettuando un'autodiagnosi al primo
inserimento del dispositivo di accensione in
posizione RUN (Marcia). Dopo l'autodiagnosi
iniziale, la spia air bag si spegne. Il mancato
spegnimento della spia air bag o la sua tem-
poranea o permanente riaccensione indica la
presenza di un'anomalia nel sistema. Se
dopo l'avviamento iniziale la spia si accende,
viene emessa una segnalazione acustica con-
tinua per avvisare il conducente.
È prevista anche una diagnosi che provoca
l'accensione della spia air bag sulla plancia
portastrumenti in caso di rilevamento di un
guasto che potrebbe compromettere l'im-
pianto air bag. Viene inoltre registrata la
tipologia di malfunzionamento rilevato. L'im-
pianto air bag è stato progettato per nonrichiedere alcuna manutenzione; se si veri-
fica uno dei casi descritti di seguito, rivol-
gersi tempestivamente a un centro assisten-
ziale autorizzato.
• La spia air bag non si accende per quattro -
otto secondi quando il dispositivo di accen-
sione viene portato in posizione RUN (Mar-
cia) per la prima volta.
• La spia air bag rimane accesa dopo l'inter-
vallo di quattro - otto secondi.
• La spia air bag si accende in modo inter-
mittente o rimane accesa durante la
marcia.
NOTA:
In caso di mancato funzionamento del tachi-
metro, del contagiri o di altro indicatore rela-
tivo al motore, anche la centralina dei sistemi
di protezione (ORC) potrebbe essere disabili-
tata. In questa situazione, gli air bag potreb-
bero non essere pronti a intervenire per ga-
rantire la dovuta protezione. Rivolgersi
immediatamente alla Rete Assistenziale per
far riparare l'impianto air bag.ATTENZIONE!
È estremamente importante prestare at-
tenzione alla spia Air Bag sulla plancia
portastrumenti per sapere se il sistema è
in grado di attivarsi in caso di incidente.
Se la spia non si accende durante il test
lampade in fase di avviamento, rimane
accesa dopo l'avviamento della vettura o
se si accende durante la marcia, rivolgersi
immediatamente alla Rete Assistenziale.
Spia air bag ridondante
Se viene rilevato un guasto della spia air bag
che potrebbe compromettere il sistema di
protezione supplementare (SRS, Supple-
mental Restraint System), sulla plancia por-
tastrumenti si accende la spia air bag ridon-
dante. La spia air bag ridondante rimane
accesa finché il guasto non viene risolto.
Inoltre, viene emesso un singolo segnale acu-
stico per richiamare l'attenzione del condu-
cente e ricordargli che la spia air bag ridon-
dante è accesa ed è stata rilevata
un'anomalia. Se la spia air bag ridondante si
accende in modo intermittente o rimane ac-
119

cesa durante la guida, rivolgersi immediata-
mente alla Rete Assistenziale per gli oppor-
tuni interventi. Per ulteriori informazioni
relative alla spia Redundant Air Bag (Air bag
ridondante), fare riferimento alla sezione
"Descrizione della plancia portastrumenti" in
questo manuale.
Air bag anteriori
Questa vettura è dotata di air bag anteriori e
cinture di sicurezza a tre punti per il condu-
cente e il passeggero anteriore. Gli air bag
anteriori sono una dotazione supplementare
ai sistemi di protezione delle cinture di sicu-
rezza. L'air bag anteriore lato guida è allog-
giato in un vano al centro del volante. L'air
bag anteriore lato passeggero è alloggiato
nella plancia portastrumenti, sopra il cas-
setto portaoggetti. I coperchi degli air bag
recano in rilievo la scritta "SRS AIRBAG" o
"AIRBAG".
ATTENZIONE!
• Una regolazione dei sedili che porti il
corpo troppo vicino al volante o alla
plancia portastrumenti può implicare le-
sioni gravi, anche letali, per gli occu-
ATTENZIONE!
panti in caso di attivazione degli air bag
anteriori. L'attivazione richiede uno spa-
zio adeguato. Regolare quindi i sedili in
modo che sia possibile afferrare il vo-
lante o toccare la plancia portastrumenti
con le braccia distese in maniera natu-
rale.
• Non montare un sistema di protezione
per bambini contromarcia davanti a un
air bag. L'attivazione di un air bag ante-
riore lato passeggero può causare gravi
lesioni, con conseguenze anche letali,
per i bambini di 12 anni o età inferiore e
per i neonati che viaggiano in un sistema
di protezione rivolto contromarcia.
• Utilizzare i sistemi di protezione per
bambini in posizione contromarcia solo
su vetture con sedili posteriori.
Funzioni air bag anteriori lato guida e lato
passeggero
L'impianto degli air bag anteriori a tecnologia
avanzata è costituito da air bag anteriori lato
guida e lato passeggero multistadio. L'im-
pianto fornisce un'erogazione adeguata al li-

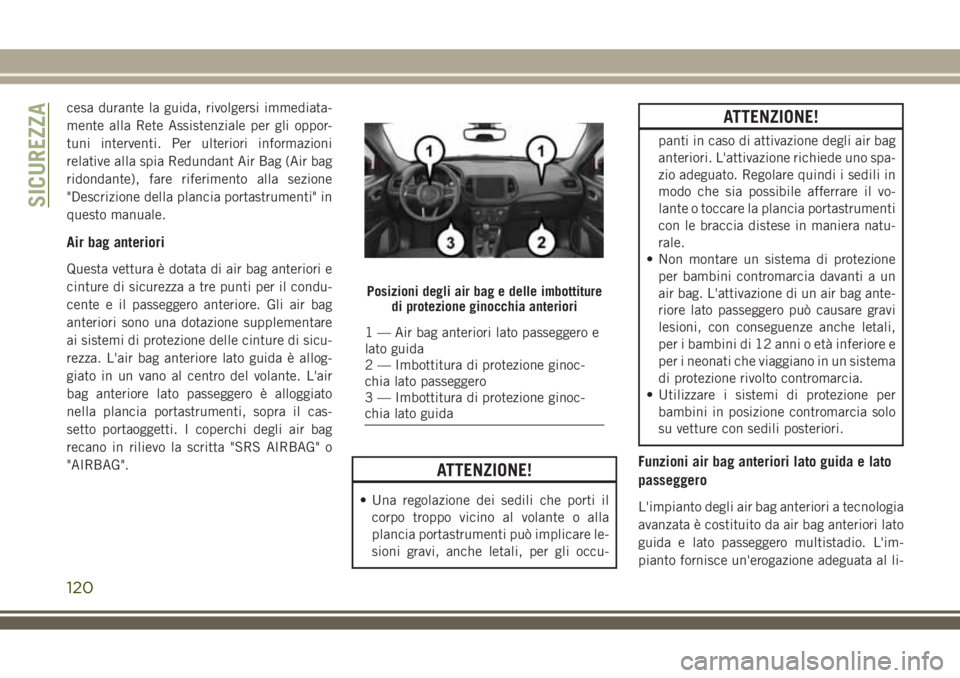

Posizioni degli air bag e delle imbottiture
di protezione ginocchia anteriori
1 — Air bag anteriori lato passeggero e
lato guida
2 — Imbottitura di protezione ginoc-
chia lato passeggero
3 — Imbottitura di protezione ginoc-
chia lato guida
SICUREZZA
120

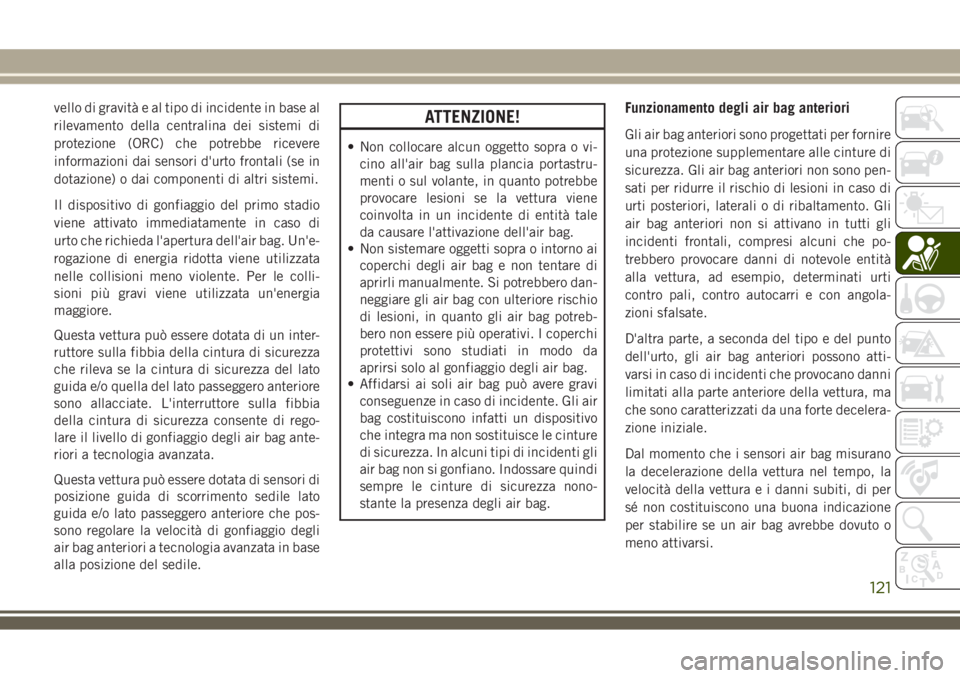

vello di gravità e al tipo di incidente in base al
rilevamento della centralina dei sistemi di
protezione (ORC) che potrebbe ricevere
informazioni dai sensori d'urto frontali (se in
dotazione) o dai componenti di altri sistemi.
Il dispositivo di gonfiaggio del primo stadio
viene attivato immediatamente in caso di
urto che richieda l'apertura dell'air bag. Un'e-
rogazione di energia ridotta viene utilizzata
nelle collisioni meno violente. Per le colli-
sioni più gravi viene utilizzata un'energia
maggiore.
Questa vettura può essere dotata di un inter-
ruttore sulla fibbia della cintura di sicurezza
che rileva se la cintura di sicurezza del lato
guida e/o quella del lato passeggero anteriore
sono allacciate. L'interruttore sulla fibbia
della cintura di sicurezza consente di rego-
lare il livello di gonfiaggio degli air bag ante-
riori a tecnologia avanzata.
Questa vettura può essere dotata di sensori di
posizione guida di scorrimento sedile lato
guida e/o lato passeggero anteriore che pos-
sono regolare la velocità di gonfiaggio degli
air bag anteriori a tecnologia avanzata in base
alla posizione del sedile.ATTENZIONE!
• Non collocare alcun oggetto sopra o vi-
cino all'air bag sulla plancia portastru-
menti o sul volante, in quanto potrebbe
provocare lesioni se la vettura viene
coinvolta in un incidente di entità tale
da causare l'attivazione dell'air bag.
• Non sistemare oggetti sopra o intorno ai
coperchi degli air bag e non tentare di
aprirli manualmente. Si potrebbero dan-
neggiare gli air bag con ulteriore rischio
di lesioni, in quanto gli air bag potreb-
bero non essere più operativi. I coperchi
protettivi sono studiati in modo da
aprirsi solo al gonfiaggio degli air bag.
• Affidarsi ai soli air bag può avere gravi
conseguenze in caso di incidente. Gli air
bag costituiscono infatti un dispositivo
che integra ma non sostituisce le cinture
di sicurezza. In alcuni tipi di incidenti gli
air bag non si gonfiano. Indossare quindi
sempre le cinture di sicurezza nono-
stante la presenza degli air bag.
Funzionamento degli air bag anteriori
Gli air bag anteriori sono progettati per fornire
una protezione supplementare alle cinture di
sicurezza. Gli air bag anteriori non sono pen-
sati per ridurre il rischio di lesioni in caso di
urti posteriori, laterali o di ribaltamento. Gli
air bag anteriori non si attivano in tutti gli
incidenti frontali, compresi alcuni che po-
trebbero provocare danni di notevole entità
alla vettura, ad esempio, determinati urti
contro pali, contro autocarri e con angola-
zioni sfalsate.
D'altra parte, a seconda del tipo e del punto
dell'urto, gli air bag anteriori possono atti-
varsi in caso di incidenti che provocano danni
limitati alla parte anteriore della vettura, ma
che sono caratterizzati da una forte decelera-
zione iniziale.
Dal momento che i sensori air bag misurano
la decelerazione della vettura nel tempo, la
velocità della vettura e i danni subiti, di per
sé non costituiscono una buona indicazione
per stabilire se un air bag avrebbe dovuto o
meno attivarsi.
121

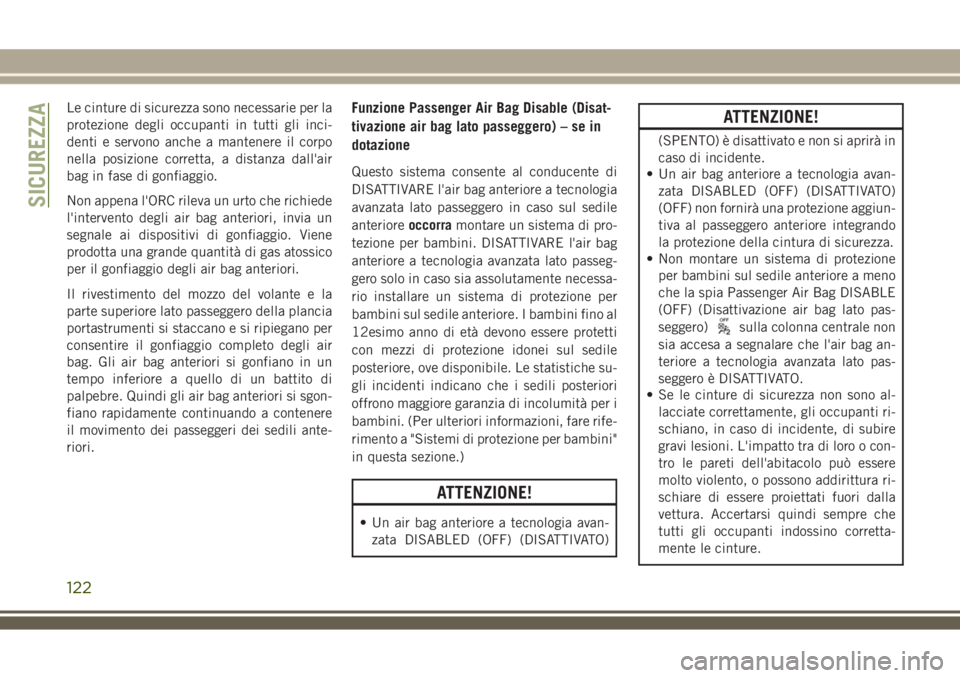

Le cinture di sicurezza sono necessarie per la
protezione degli occupanti in tutti gli inci-
denti e servono anche a mantenere il corpo
nella posizione corretta, a distanza dall'air
bag in fase di gonfiaggio.
Non appena l'ORC rileva un urto che richiede
l'intervento degli air bag anteriori, invia un
segnale ai dispositivi di gonfiaggio. Viene
prodotta una grande quantità di gas atossico
per il gonfiaggio degli air bag anteriori.
Il rivestimento del mozzo del volante e la
parte superiore lato passeggero della plancia
portastrumenti si staccano e si ripiegano per
consentire il gonfiaggio completo degli air
bag. Gli air bag anteriori si gonfiano in un
tempo inferiore a quello di un battito di
palpebre. Quindi gli air bag anteriori si sgon-
fiano rapidamente continuando a contenere
il movimento dei passeggeri dei sedili ante-
riori.Funzione Passenger Air Bag Disable (Disat-
tivazione air bag lato passeggero) – se in
dotazione
Questo sistema consente al conducente di
DISATTIVARE l'air bag anteriore a tecnologia
avanzata lato passeggero in caso sul sedile
anterioreoccorramontare un sistema di pro-
tezione per bambini. DISATTIVARE l'air bag
anteriore a tecnologia avanzata lato passeg-
gero solo in caso sia assolutamente necessa-
rio installare un sistema di protezione per
bambini sul sedile anteriore. I bambini fino al
12esimo anno di età devono essere protetti
con mezzi di protezione idonei sul sedile
posteriore, ove disponibile. Le statistiche su-
gli incidenti indicano che i sedili posteriori
offrono maggiore garanzia di incolumità per i
bambini. (Per ulteriori informazioni, fare rife-
rimento a "Sistemi di protezione per bambini"
in questa sezione.)
ATTENZIONE!
• Un air bag anteriore a tecnologia avan-
zata DISABLED (OFF) (DISATTIVATO)
ATTENZIONE!
(SPENTO) è disattivato e non si aprirà in
caso di incidente.
• Un air bag anteriore a tecnologia avan-
zata DISABLED (OFF) (DISATTIVATO)
(OFF) non fornirà una protezione aggiun-
tiva al passeggero anteriore integrando
la protezione della cintura di sicurezza.
• Non montare un sistema di protezione
per bambini sul sedile anteriore a meno
che la spia Passenger Air Bag DISABLE
(OFF) (Disattivazione air bag lato pas-
seggero)
sulla colonna centrale non
sia accesa a segnalare che l'air bag an-
teriore a tecnologia avanzata lato pas-
seggero è DISATTIVATO.
• Se le cinture di sicurezza non sono al-
lacciate correttamente, gli occupanti ri-
schiano, in caso di incidente, di subire
gravi lesioni. L'impatto tra di loro o con-
tro le pareti dell'abitacolo può essere
molto violento, o possono addirittura ri-
schiare di essere proiettati fuori dalla
vettura. Accertarsi quindi sempre che
tutti gli occupanti indossino corretta-
mente le cinture.
SICUREZZA
122

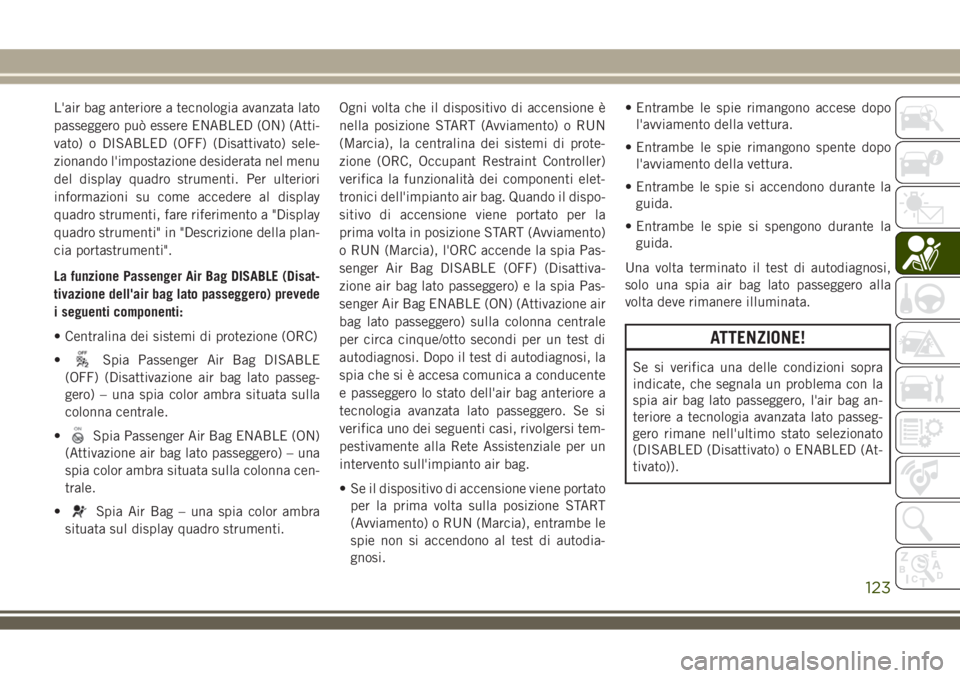

L'air bag anteriore a tecnologia avanzata lato
passeggero può essere ENABLED (ON) (Atti-
vato) o DISABLED (OFF) (Disattivato) sele-
zionando l'impostazione desiderata nel menu
del display quadro strumenti. Per ulteriori
informazioni su come accedere al display
quadro strumenti, fare riferimento a "Display
quadro strumenti" in "Descrizione della plan-
cia portastrumenti".
La funzione Passenger Air Bag DISABLE (Disat-
tivazione dell'air bag lato passeggero) prevede
i seguenti componenti:
• Centralina dei sistemi di protezione (ORC)
•
Spia Passenger Air Bag DISABLE
(OFF) (Disattivazione air bag lato passeg-
gero) – una spia color ambra situata sulla
colonna centrale.
•
Spia Passenger Air Bag ENABLE (ON)
(Attivazione air bag lato passeggero) – una
spia color ambra situata sulla colonna cen-
trale.
•
Spia Air Bag – una spia color ambra
situata sul display quadro strumenti.Ogni volta che il dispositivo di accensione è
nella posizione START (Avviamento) o RUN
(Marcia), la centralina dei sistemi di prote-
zione (ORC, Occupant Restraint Controller)
verifica la funzionalità dei componenti elet-
tronici dell'impianto air bag. Quando il dispo-
sitivo di accensione viene portato per la
prima volta in posizione START (Avviamento)
o RUN (Marcia), l'ORC accende la spia Pas-
senger Air Bag DISABLE (OFF) (Disattiva-
zione air bag lato passeggero) e la spia Pas-
senger Air Bag ENABLE (ON) (Attivazione air
bag lato passeggero) sulla colonna centrale
per circa cinque/otto secondi per un test di
autodiagnosi. Dopo il test di autodiagnosi, la
spia che si è accesa comunica a conducente
e passeggero lo stato dell'air bag anteriore a
tecnologia avanzata lato passeggero. Se si
verifica uno dei seguenti casi, rivolgersi tem-
pestivamente alla Rete Assistenziale per un
intervento sull'impianto air bag.
• Se il dispositivo di accensione viene portato
per la prima volta sulla posizione START
(Avviamento) o RUN (Marcia), entrambe le
spie non si accendono al test di autodia-
gnosi.• Entrambe le spie rimangono accese dopo
l'avviamento della vettura.
• Entrambe le spie rimangono spente dopo
l'avviamento della vettura.
• Entrambe le spie si accendono durante la
guida.
• Entrambe le spie si spengono durante la
guida.
Una volta terminato il test di autodiagnosi,
solo una spia air bag lato passeggero alla
volta deve rimanere illuminata.
ATTENZIONE!
Se si verifica una delle condizioni sopra
indicate, che segnala un problema con la
spia air bag lato passeggero, l'air bag an-
teriore a tecnologia avanzata lato passeg-
gero rimane nell'ultimo stato selezionato
(DISABLED (Disattivato) o ENABLED (At-
tivato)).
123

Spia Passenger Air Bag DISABLE (OFF) (Di-
sattivazione air bag lato passeggero)
La spia Passenger Air Bag DISABLE (OFF)
(Disattivazione air bag lato passeggero) (una
spia color ambra situata sulla colonna cen-
trale) comunica al conducente e al passeg-
gero anteriore quando l'air bag anteriore a
tecnologia avanzata lato passeggero è disat-
tivato. La spia Passenger Air Bag DISABLE
(OFF) (Disattivazione air bag lato passeggero)
sulla colonna centrale si accende per
segnalare che l'air bag anteriore a tecnologia
avanzata lato passeggero non si è attivato
durante una collisione.NONpresumere che
l'air bag anteriore a tecnologia avanzata lato
passeggero sia disattivato a meno che la spia
Passenger Air Bag DISABLE (OFF) (Disattiva-
zione air bag lato passeggero)
non si
accenda sulla colonna centrale.
Spia Passenger Air Bag ENABLE (ON) (Atti-
vazione air bag lato passeggero)
La spia Passenger Air Bag ENABLE (ON)
(Attivazione air bag lato passeggero) (una
spia color ambra situata sulla colonna cen-
trale) comunica al conducente e al passeg-
gero anteriore quando l'air bag anteriore atecnologia avanzata lato passeggero è atti-
vato. La spia Passenger Air Bag ENABLE
(ON) (Attivazione air bag lato passeggero)
sulla colonna centrale si accende per
segnalare che l'air bag anteriore a tecnologia
avanzata lato passeggero si è attivato durante
una collisione.NONpresumere che l'air bag
anteriore a tecnologia avanzata lato passeg-
gero sia attivato a meno che la spia Passenger
Air Bag ENABLE (ON) (Attivazione air bag
lato passeggero)
non si accenda sulla
colonna centrale.
ATTENZIONE!
• Non montare un sistema di protezione
per bambini contromarcia davanti a un
air bag. L'attivazione di un air bag ante-
riore lato passeggero può causare gravi
lesioni, con conseguenze anche letali,
per i bambini di 12 anni o età inferiore e
per i neonati che viaggiano in un sistema
di protezione rivolto contromarcia.
ATTENZIONE!
• Utilizzare i sistemi di protezione per
bambini in posizione contromarcia solo
su vetture con sedili posteriori.
• Fino a 12 anni di età i bambini devono
sempre viaggiare sul sedile posteriore
della vettura con la cintura di sicurezza
allacciata.
DISATTIVAZIONE dell'air bag anteriore a tecno-
logia avanzata lato passeggero
Per disattivare l'air bag anteriore a tecnologia
avanzata lato passeggero, accedere al menu
principale sul display quadro strumenti pre-
mendo i pulsanti freccia Up (Su) o Down
(Giù) situati sul volante, quindi completare le
seguenti azioni:
AzioneInformation (Informa-
zioni)
Scorrere verso l'alto o
verso il basso fino a
visualizzare l'opzione
"Vehicle Set-Up"
(Configurazione vet-
tura)
SICUREZZA
124

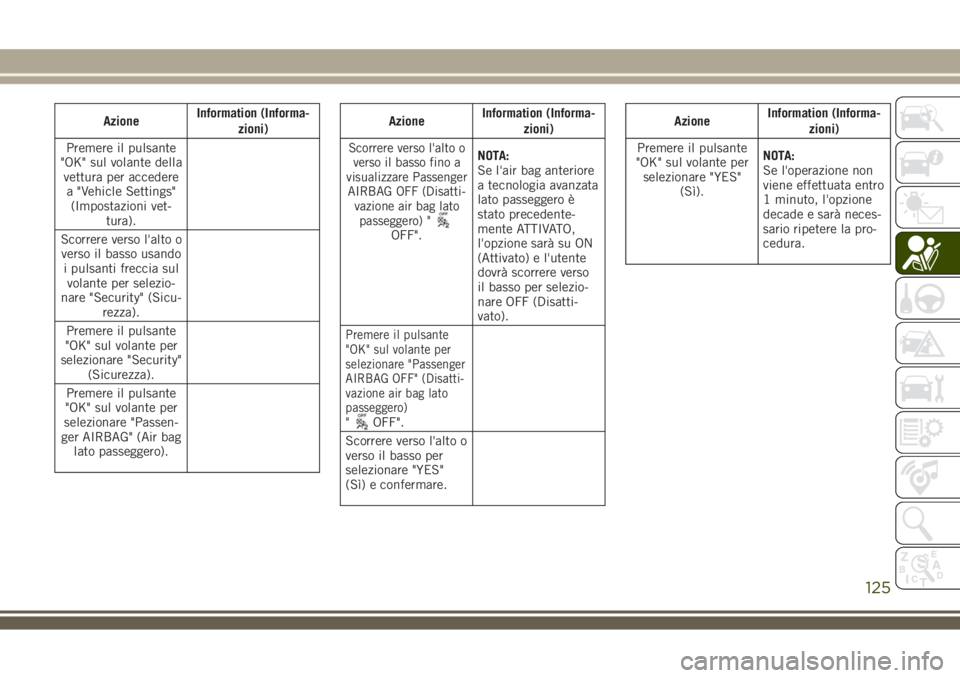

AzioneInformation (Informa-
zioni)
Premere il pulsante
"OK" sul volante della
vettura per accedere
a "Vehicle Settings"
(Impostazioni vet-
tura).
Scorrere verso l'alto o
verso il basso usando
i pulsanti freccia sul
volante per selezio-
nare "Security" (Sicu-
rezza).
Premere il pulsante
"OK" sul volante per
selezionare "Security"
(Sicurezza).
Premere il pulsante
"OK" sul volante per
selezionare "Passen-
ger AIRBAG" (Air bag
lato passeggero).AzioneInformation (Informa-
zioni)
Scorrere verso l'alto o
verso il basso fino a
visualizzare Passenger
AIRBAG OFF (Disatti-
vazione air bag lato
passeggero) "
OFF".NOTA:
Se l'air bag anteriore
a tecnologia avanzata
lato passeggero è
stato precedente-
mente ATTIVATO,
l'opzione sarà su ON
(Attivato) e l'utente
dovrà scorrere verso
il basso per selezio-
nare OFF (Disatti-
vato).
Premere il pulsante
"OK" sul volante per
selezionare "Passenger
AIRBAG OFF" (Disatti-
vazione air bag lato
passeggero)
"
OFF".
Scorrere verso l'alto o
verso il basso per
selezionare "YES"
(Sì) e confermare.
AzioneInformation (Informa-
zioni)
Premere il pulsante
"OK" sul volante per
selezionare "YES"
(Sì).NOTA:
Se l'operazione non
viene effettuata entro
1 minuto, l'opzione
decade e sarà neces-
sario ripetere la pro-
cedura.
125

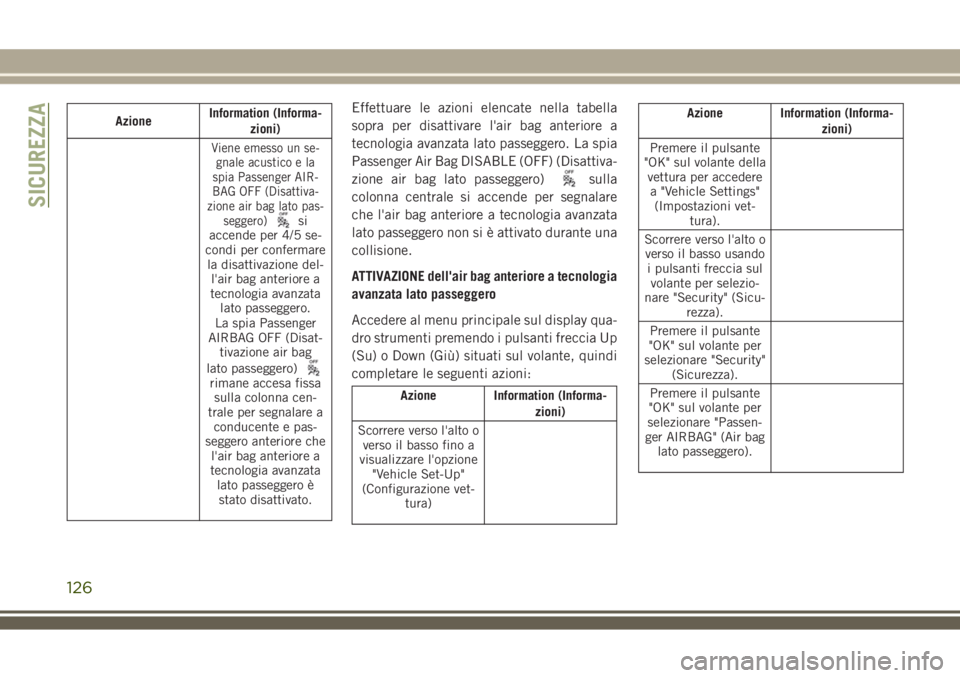

AzioneInformation (Informa-
zioni)
Viene emesso un se-
gnale acustico e la
spia Passenger AIR-
BAG OFF (Disattiva-
zione air bag lato pas-
seggero)
si
accende per 4/5 se-
condi per confermare
la disattivazione del-
l'air bag anteriore a
tecnologia avanzata
lato passeggero.
La spia Passenger
AIRBAG OFF (Disat-
tivazione air bag
lato passeggero)
rimane accesa fissa
sulla colonna cen-
trale per segnalare a
conducente e pas-
seggero anteriore che
l'air bag anteriore a
tecnologia avanzata
lato passeggero è
stato disattivato.
Effettuare le azioni elencate nella tabella
sopra per disattivare l'air bag anteriore a
tecnologia avanzata lato passeggero. La spia
Passenger Air Bag DISABLE (OFF) (Disattiva-
zione air bag lato passeggero)
sulla
colonna centrale si accende per segnalare
che l'air bag anteriore a tecnologia avanzata
lato passeggero non si è attivato durante una
collisione.
ATTIVAZIONE dell'air bag anteriore a tecnologia
avanzata lato passeggero
Accedere al menu principale sul display qua-
dro strumenti premendo i pulsanti freccia Up
(Su) o Down (Giù) situati sul volante, quindi
completare le seguenti azioni:
Azione Information (Informa-
zioni)
Scorrere verso l'alto o
verso il basso fino a
visualizzare l'opzione
"Vehicle Set-Up"
(Configurazione vet-
tura)
Azione Information (Informa-
zioni)
Premere il pulsante
"OK" sul volante della
vettura per accedere
a "Vehicle Settings"
(Impostazioni vet-
tura).
Scorrere verso l'alto o
verso il basso usando
i pulsanti freccia sul
volante per selezio-
nare "Security" (Sicu-
rezza).
Premere il pulsante
"OK" sul volante per
selezionare "Security"
(Sicurezza).
Premere il pulsante
"OK" sul volante per
selezionare "Passen-
ger AIRBAG" (Air bag
lato passeggero).
SICUREZZA
126

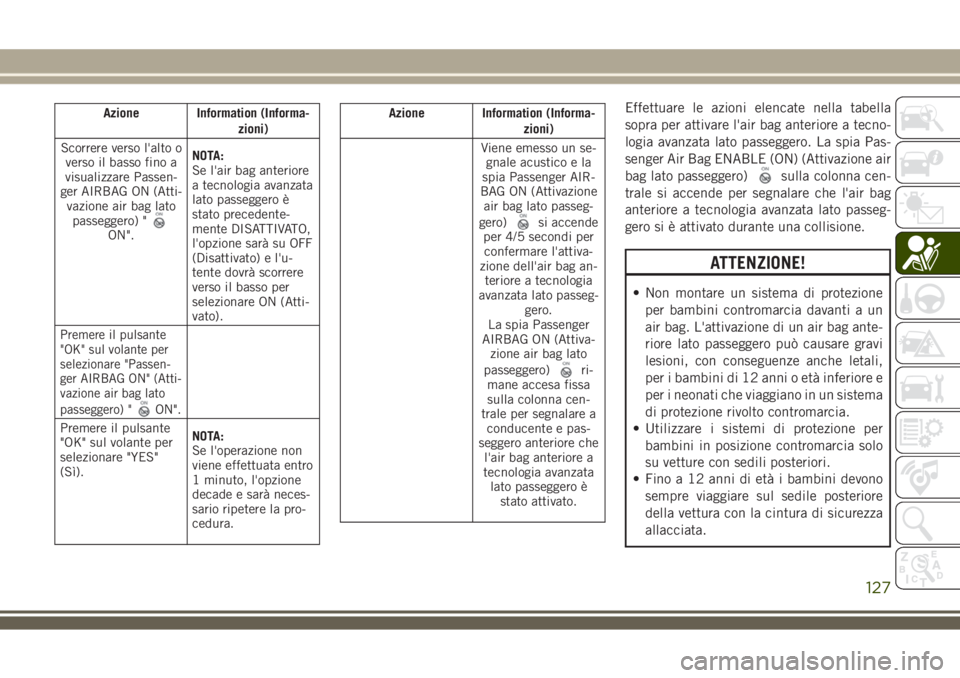

Azione Information (Informa-
zioni)
Scorrere verso l'alto o
verso il basso fino a
visualizzare Passen-
ger AIRBAG ON (Atti-
vazione air bag lato
passeggero) "
ON".NOTA:
Se l'air bag anteriore
a tecnologia avanzata
lato passeggero è
stato precedente-
mente DISATTIVATO,
l'opzione sarà su OFF
(Disattivato) e l'u-
tente dovrà scorrere
verso il basso per
selezionare ON (Atti-
vato).
Premere il pulsante
"OK" sul volante per
selezionare "Passen-
ger AIRBAG ON" (Atti-
vazione air bag lato
passeggero) "
ON".
Premere il pulsante
"OK" sul volante per
selezionare "YES"
(Sì).NOTA:
Se l'operazione non
viene effettuata entro
1 minuto, l'opzione
decade e sarà neces-
sario ripetere la pro-
cedura.
Azione Information (Informa-
zioni)
Viene emesso un se-
gnale acustico e la
spia Passenger AIR-
BAG ON (Attivazione
air bag lato passeg-
gero)
si accende
per 4/5 secondi per
confermare l'attiva-
zione dell'air bag an-
teriore a tecnologia
avanzata lato passeg-
gero.
La spia Passenger
AIRBAG ON (Attiva-
zione air bag lato
passeggero)
ri-
mane accesa fissa
sulla colonna cen-
trale per segnalare a
conducente e pas-
seggero anteriore che
l'air bag anteriore a
tecnologia avanzata
lato passeggero è
stato attivato.
Effettuare le azioni elencate nella tabella
sopra per attivare l'air bag anteriore a tecno-
logia avanzata lato passeggero. La spia Pas-
senger Air Bag ENABLE (ON) (Attivazione air
bag lato passeggero)
sulla colonna cen-
trale si accende per segnalare che l'air bag
anteriore a tecnologia avanzata lato passeg-
gero si è attivato durante una collisione.
ATTENZIONE!
• Non montare un sistema di protezione
per bambini contromarcia davanti a un
air bag. L'attivazione di un air bag ante-
riore lato passeggero può causare gravi
lesioni, con conseguenze anche letali,
per i bambini di 12 anni o età inferiore e
per i neonati che viaggiano in un sistema
di protezione rivolto contromarcia.
• Utilizzare i sistemi di protezione per
bambini in posizione contromarcia solo
su vetture con sedili posteriori.
• Fino a 12 anni di età i bambini devono
sempre viaggiare sul sedile posteriore
della vettura con la cintura di sicurezza
allacciata.
127

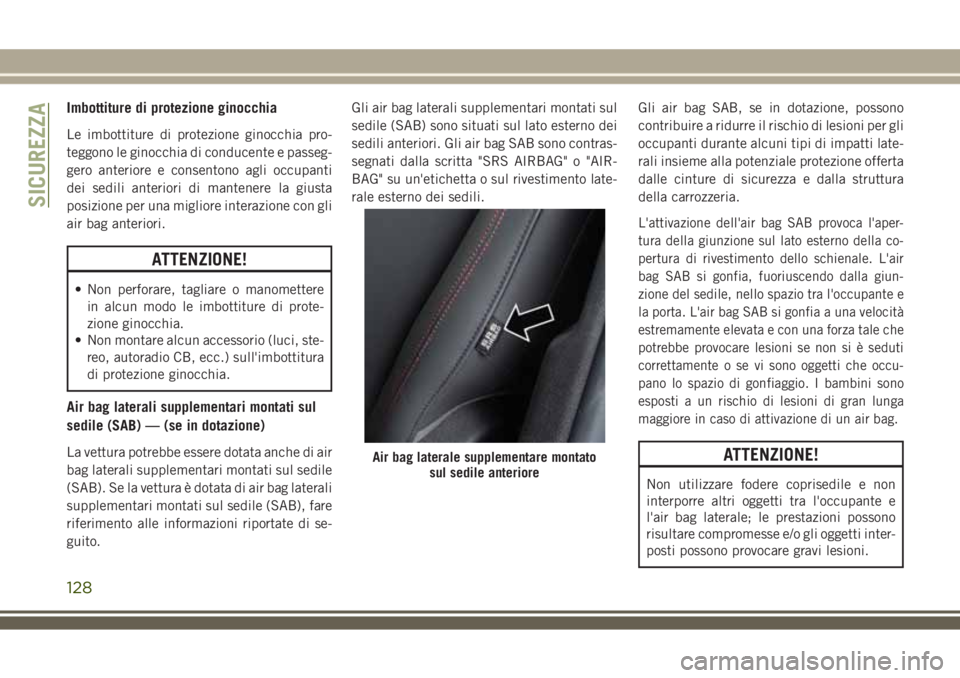

Imbottiture di protezione ginocchia
Le imbottiture di protezione ginocchia pro-
teggono le ginocchia di conducente e passeg-
gero anteriore e consentono agli occupanti
dei sedili anteriori di mantenere la giusta
posizione per una migliore interazione con gli
air bag anteriori.
ATTENZIONE!
• Non perforare, tagliare o manomettere
in alcun modo le imbottiture di prote-
zione ginocchia.
• Non montare alcun accessorio (luci, ste-
reo, autoradio CB, ecc.) sull'imbottitura
di protezione ginocchia.
Air bag laterali supplementari montati sul
sedile (SAB) — (se in dotazione)
La vettura potrebbe essere dotata anche di air
bag laterali supplementari montati sul sedile
(SAB). Se la vettura è dotata di air bag laterali
supplementari montati sul sedile (SAB), fare
riferimento alle informazioni riportate di se-
guito.Gli air bag laterali supplementari montati sul
sedile (SAB) sono situati sul lato esterno dei
sedili anteriori. Gli air bag SAB sono contras-
segnati dalla scritta "SRS AIRBAG" o "AIR-
BAG" su un'etichetta o sul rivestimento late-
rale esterno dei sedili.Gli air bag SAB, se in dotazione, possono
contribuire a ridurre il rischio di lesioni per gli
occupanti durante alcuni tipi di impatti late-
rali insieme alla potenziale protezione offerta
dalle cinture di sicurezza e dalla struttura
della carrozzeria.
L'attivazione dell'air bag SAB provoca l'aper-
tura della giunzione sul lato esterno della co-
pertura di rivestimento dello schienale. L'air
bag SAB si gonfia, fuoriuscendo dalla giun-
zione del sedile, nello spazio tra l'occupante e
la porta. L'air bag SAB si gonfia a una velocità
estremamente elevata e con una forza tale che
potrebbe provocare lesioni se non si è seduti
correttamente o se vi sono oggetti che occu-
pano lo spazio di gonfiaggio. I bambini sono
esposti a un rischio di lesioni di gran lunga
maggiore in caso di attivazione di un air bag.
ATTENZIONE!
Non utilizzare fodere coprisedile e non
interporre altri oggetti tra l'occupante e
l'air bag laterale; le prestazioni possono
risultare compromesse e/o gli oggetti inter-
posti possono provocare gravi lesioni.
Air bag laterale supplementare montato
sul sedile anteriore
SICUREZZA
128
