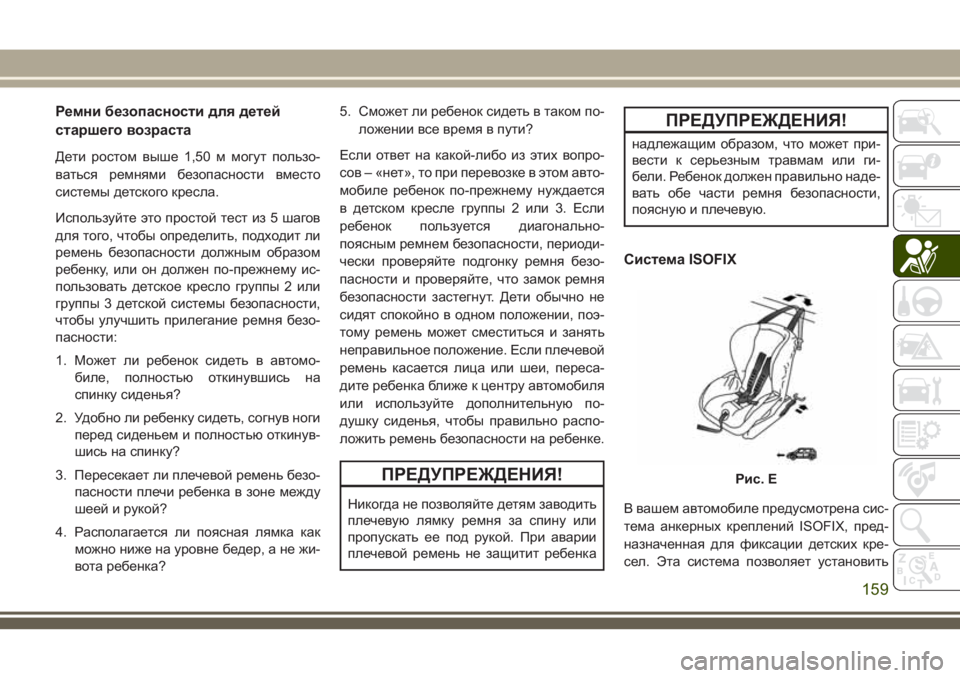

Ремни безопасности для детей
старшего возраста
Дети ростом выше 1,50 м могут пользо-
ваться ремнями безопасности вместо
системы детского кресла.
Используйте это простой тест из 5 шагов
для того, чтобы определить, подходит ли
ремень безопасности должным образом
ребенку, или он должен по-прежнему ис-
пользовать детское кресло группы 2 или
группы 3 детской системы безопасности,
чтобы улучшить прилегание ремня безо-
пасности:
1. Может ли ребенок сидеть в автомо-
биле, полностью откинувшись на
спинку сиденья?
2. Удобно ли ребенку сидеть, согнув ноги
перед сиденьем и полностью откинув-
шись на спинку?
3. Пересекает ли плечевой ремень безо-
пасности плечи ребенка в зоне между
шеей и рукой?
4. Располагается ли поясная лямка как
можно ниже на уровне бедер, а не жи-
вота ребенка?5. Сможет ли ребенок сидеть в таком по-
ложении все время в пути?
Если ответ на какой-либо из этих вопро-
сов – «нет», то при перевозке в этом авто-
мобиле ребенок по-прежнему нуждается
в детском кресле группы 2 или 3. Если
ребенок пользуется диагонально-
поясным ремнем безопасности, периоди-
чески проверяйте подгонку ремня безо-
пасности и проверяйте, что замок ремня
безопасности застегнут. Дети обычно не
сидят спокойно в одном положении, поэ-
тому ремень может сместиться и занять
неправильное положение. Если плечевой
ремень касается лица или шеи, переса-
дите ребенка ближе к центру автомобиля
или используйте дополнительную по-
душку сиденья, чтобы правильно распо-
ложить ремень безопасности на ребенке.
ПРЕДУПРЕЖДЕНИЯ!
Никогда не позволяйте детям заводить
плечевую лямку ремня за спину или
пропускать ее под рукой. При аварии
плечевой ремень не защитит ребенка
ПРЕДУПРЕЖДЕНИЯ!
надлежащим образом, что может при-
вести к серьезным травмам или ги-
бели. Ребенок должен правильно наде-
вать обе части ремня безопасности,
поясную и плечевую.
Система ISOFIX
В вашем автомобиле предусмотрена сис-
тема анкерных креплений ISOFIX, пред-
назначенная для фиксации детских кре-
сел. Эта система позволяет установить
Рис. E
159

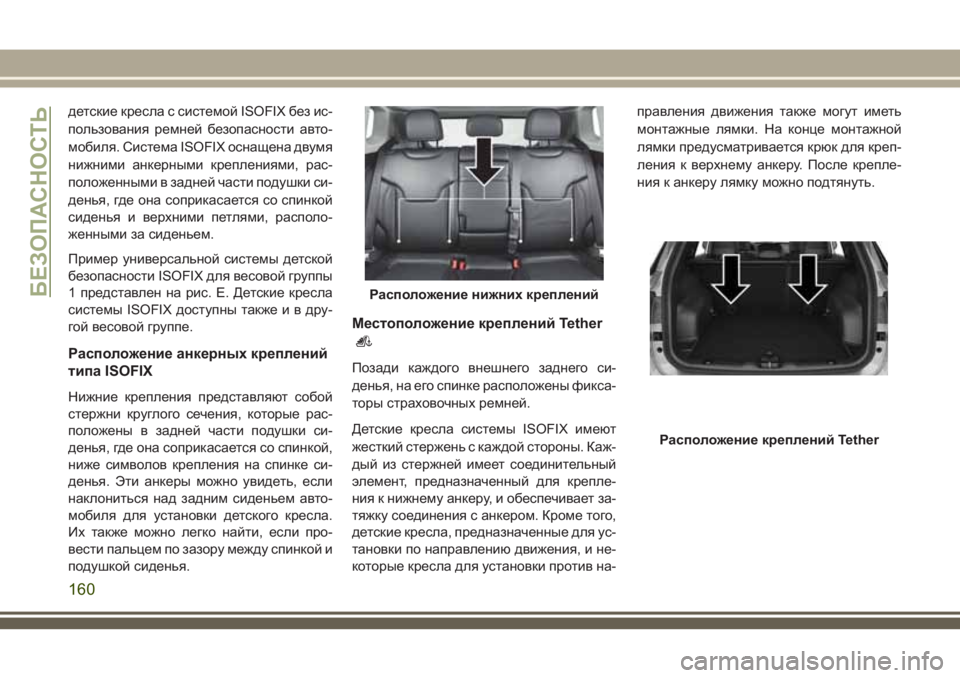

детские кресла с системой ISOFIX без ис-
пользования ремней безопасности авто-
мобиля. Система ISOFIX оснащена двумя
нижними анкерными креплениями, рас-
положенными в задней части подушки си-
денья, где она соприкасается со спинкой
сиденья и верхними петлями, располо-
женными за сиденьем.
Пример универсальной системы детской
безопасности ISOFIX для весовой группы
1 представлен на рис. Е. Детские кресла
системы ISOFIX доступны такжеивдру-
гой весовой группе.
Расположение анкерных креплений
типа ISOFIX
Нижние крепления представляют собой
стержни круглого сечения, которые рас-
положены в задней части подушки си-
денья, где она соприкасается со спинкой,
ниже символов крепления на спинке си-
денья. Эти анкеры можно увидеть, если
наклониться над задним сиденьем авто-
мобиля для установки детского кресла.
Их также можно легко найти, если про-
вести пальцем по зазору между спинкой и
подушкой сиденья.
Местоположение креплений Tether
Позади каждого внешнего заднего си-
денья, на его спинке расположены фикса-
торы страховочных ремней.
Детские кресла системы ISOFIX имеют
жесткий стержень с каждой стороны. Каж-
дый из стержней имеет соединительный
элемент, предназначенный для крепле-
ния к нижнему анкеру, и обеспечивает за-
тяжку соединения с анкером. Кроме того,
детские кресла, предназначенные для ус-
тановки по направлению движения, и не-
которые кресла для установки против на-правления движения также могут иметь
монтажные лямки. На конце монтажной
лямки предусматривается крюк для креп-
ления к верхнему анкеру. После крепле-
ния к анкеру лямку можно подтянуть.
Расположение нижних креплений
Расположение креплений Tether
БЕЗОПАСНОСТЬ
160

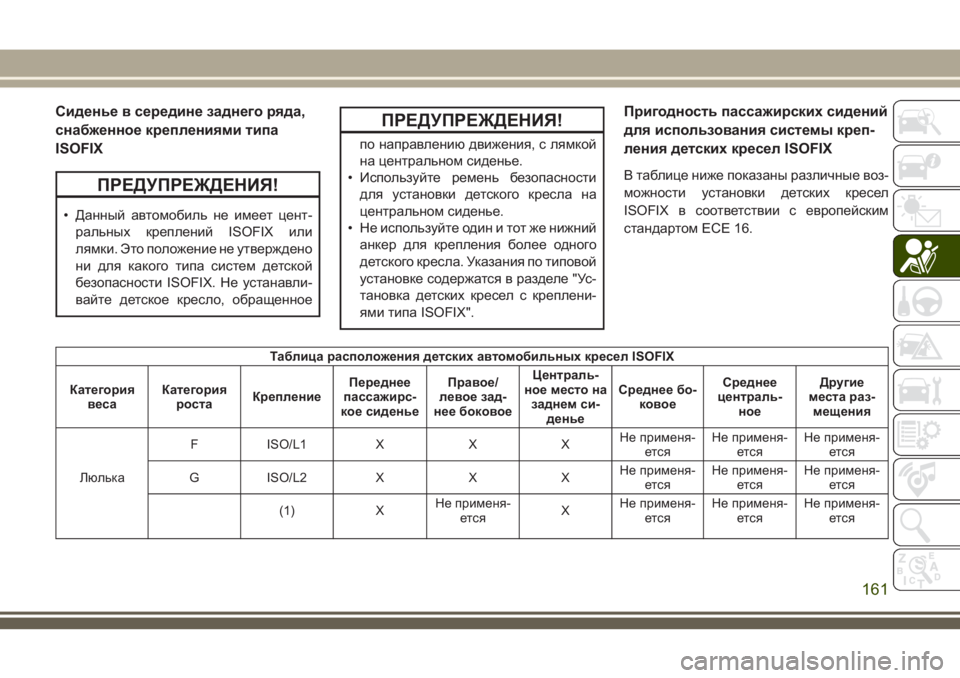

Сиденье в середине заднего ряда,
снабженное креплениями типа
ISOFIX
ПРЕДУПРЕЖДЕНИЯ!
• Данный автомобиль не имеет цент-
ральных креплений ISOFIX или
лямки. Это положение не утверждено
ни для какого типа систем детской
безопасности ISOFIX. Не устанавли-
вайте детское кресло, обращенное
ПРЕДУПРЕЖДЕНИЯ!
по направлению движения, с лямкой
на центральном сиденье.
• Используйте ремень безопасности
для установки детского кресла на
центральном сиденье.
• Не используйте один и тот же нижний
анкер для крепления более одного
детского кресла. Указания по типовой
установке содержатся в разделе "Ус-
тановка детских кресел с креплени-
ями типа ISOFIX".
Пригодность пассажирских сидений
для использования системы креп-
ления детских кресел ISOFIX
В таблице ниже показаны различные воз-
можности установки детских кресел
ISOFIX в соответствии с европейским
стандартом ECE 16.
Таблица расположения детских автомобильных кресел ISOFIX
Категория
весаКатегория
ростаКреплениеПереднее
пассажирс-
кое сиденьеПравое/
левое зад-
нее боковоеЦентраль-
ное место на
заднем си-
деньеСреднее бо-
ковоеСреднее
централь-
ноеДругие
места раз-
мещения
ЛюлькаF ISO/L1 X X XНе применя-
етсяНе применя-
етсяНе применя-
ется
G ISO/L2 X X XНе применя-
етсяНе применя-
етсяНе применя-
ется
(1) XНе применя-
етсяXНе применя-
етсяНе применя-
етсяНе применя-
ется
161

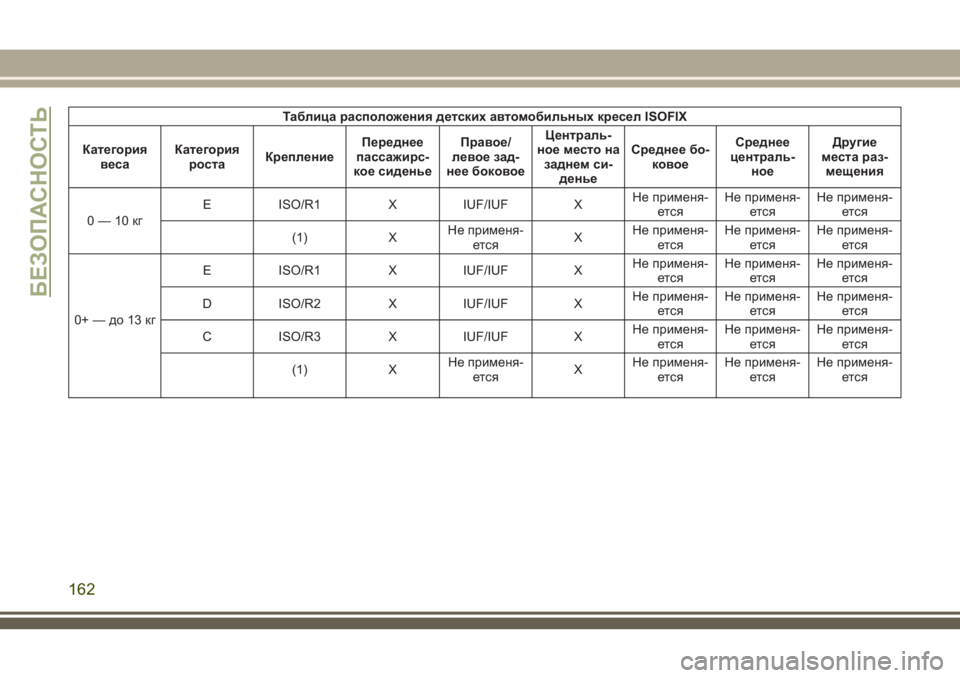

Таблица расположения детских автомобильных кресел ISOFIX
Категория
весаКатегория
ростаКреплениеПереднее
пассажирс-
кое сиденьеПравое/
левое зад-
нее боковоеЦентраль-
ное место на
заднем си-
деньеСреднее бо-
ковоеСреднее
централь-
ноеДругие
места раз-
мещения
0—10кгE ISO/R1 X IUF/IUF XНе применя-
етсяНе применя-
етсяНе применя-
ется
(1) XНе применя-
етсяXНе применя-
етсяНе применя-
етсяНе применя-
ется
0+—до13кгE ISO/R1 X IUF/IUF XНе применя-
етсяНе применя-
етсяНе применя-
ется
D ISO/R2 X IUF/IUF XНе применя-
етсяНе применя-
етсяНе применя-
ется
С ISO/R3 X IUF/IUF XНе применя-
етсяНе применя-
етсяНе применя-
ется
(1) XНе применя-
етсяXНе применя-
етсяНе применя-
етсяНе применя-
ется
БЕЗОПАСНОСТЬ
162

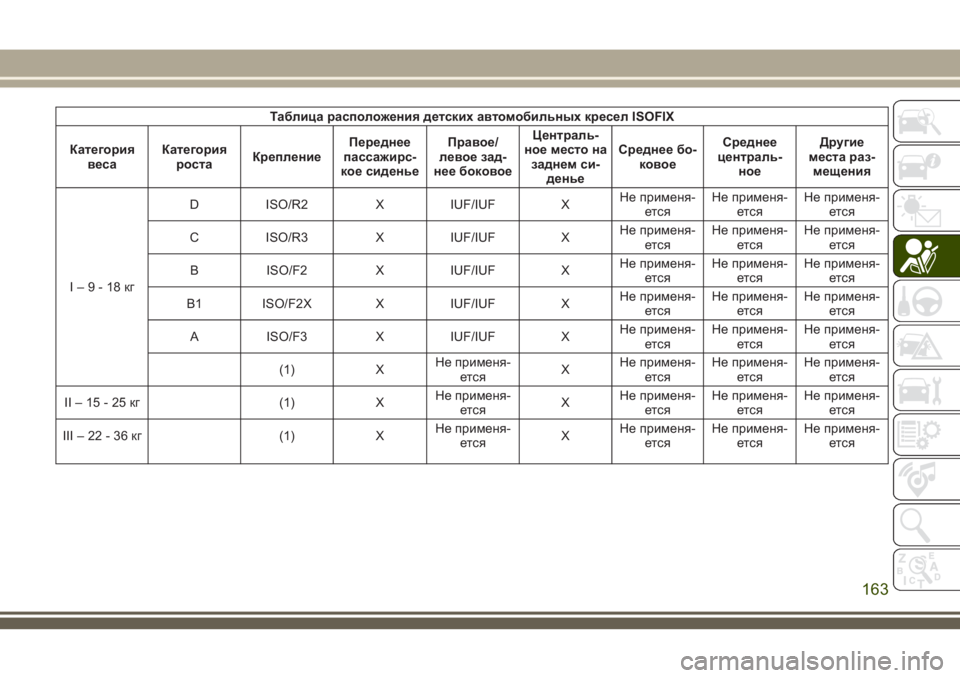

Таблица расположения детских автомобильных кресел ISOFIX
Категория
весаКатегория
ростаКреплениеПереднее
пассажирс-
кое сиденьеПравое/
левое зад-
нее боковоеЦентраль-
ное место на
заднем си-
деньеСреднее бо-
ковоеСреднее
централь-
ноеДругие
места раз-
мещения
I–9-18кгD ISO/R2 X IUF/IUF XНе применя-
етсяНе применя-
етсяНе применя-
ется
С ISO/R3 X IUF/IUF XНе применя-
етсяНе применя-
етсяНе применя-
ется
B ISO/F2 X IUF/IUF XНе применя-
етсяНе применя-
етсяНе применя-
ется
B1 ISO/F2X X IUF/IUF XНе применя-
етсяНе применя-
етсяНе применя-
ется
A ISO/F3 X IUF/IUF XНе применя-
етсяНе применя-
етсяНе применя-
ется
(1) XНе применя-
етсяXНе применя-
етсяНе применя-
етсяНе применя-
ется
II–15-25кг (1) XНе применя-
етсяXНе применя-
етсяНе применя-
етсяНе применя-
ется
III–22-36кг (1) XНе применя-
етсяXНе применя-
етсяНе применя-
етсяНе применя-
ется
163

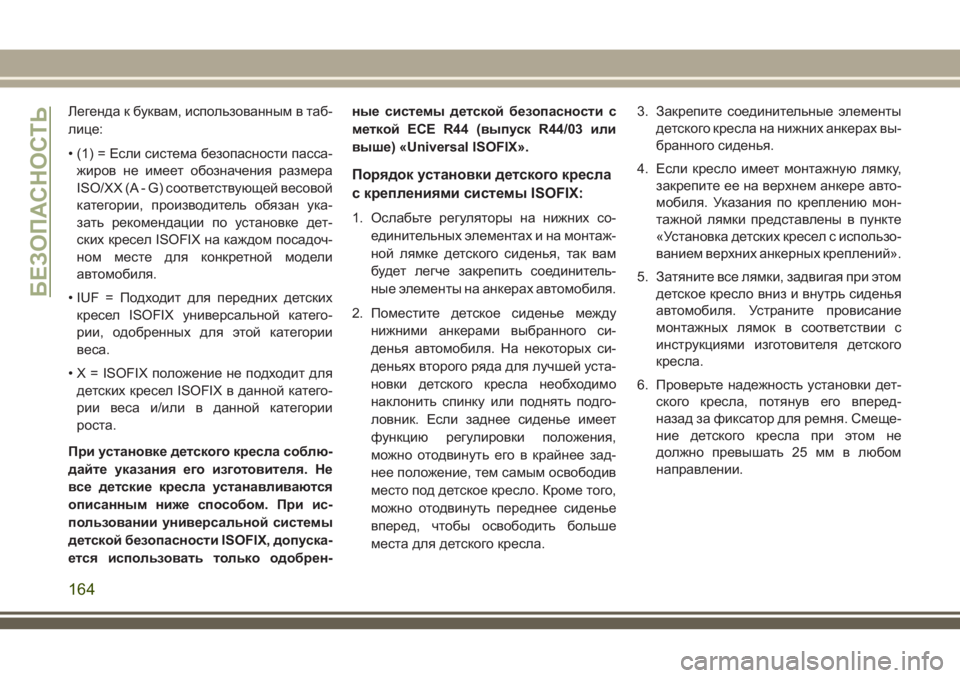

Легенда к буквам, использованным в таб-
лице:
• (1) = Если система безопасности пасса-
жиров не имеет обозначения размера
ISO/XX (A - G) соответствующей весовой
категории, производитель обязан ука-
зать рекомендации по установке дет-
ских кресел ISOFIX на каждом посадоч-
ном месте для конкретной модели
автомобиля.
• IUF = Подходит для передних детских
кресел ISOFIX универсальной катего-
рии, одобренных для этой категории
веса.
• X = ISOFIX положение не подходит для
детских кресел ISOFIX в данной катего-
рии веса и/или в данной категории
роста.
При установке детского кресла соблю-
дайте указания его изготовителя. Не
все детские кресла устанавливаются
описанным ниже способом. При ис-
пользовании универсальной системы
детской безопасности ISOFIX, допуска-
ется использовать только одобрен-ные системы детской безопасности с
меткой ECE R44 (выпуск R44/03 или
выше) «Universal ISOFIX».
Порядок установки детского кресла
с креплениями системы ISOFIX:
1. Ослабьте регуляторы на нижних со-
единительных элементах и на монтаж-
ной лямке детского сиденья, так вам
будет легче закрепить соединитель-
ные элементы на анкерах автомобиля.
2. Поместите детское сиденье между
нижними анкерами выбранного си-
денья автомобиля. На некоторых си-
деньях второго ряда для лучшей уста-
новки детского кресла необходимо
наклонить спинку или поднять подго-
ловник. Если заднее сиденье имеет
функцию регулировки положения,
можно отодвинуть его в крайнее зад-
нее положение, тем самым освободив
место под детское кресло. Кроме того,
можно отодвинуть переднее сиденье
вперед, чтобы освободить больше
места для детского кресла.3. Закрепите соединительные элементы
детского кресла на нижних анкерах вы-
бранного сиденья.
4. Если кресло имеет монтажную лямку,
закрепите ее на верхнем анкере авто-
мобиля. Указания по креплению мон-
тажной лямки представлены в пункте
«Установка детских кресел с использо-
ванием верхних анкерных креплений».
5. Затяните все лямки, задвигая при этом
детское кресло вниз и внутрь сиденья
автомобиля. Устраните провисание
монтажных лямок в соответствии с
инструкциями изготовителя детского
кресла.
6. Проверьте надежность установки дет-
ского кресла, потянув его вперед-
назад за фиксатор для ремня. Смеще-
ние детского кресла при этом не
должно превышать 25 мм в любом
направлении.
БЕЗОПАСНОСТЬ
164

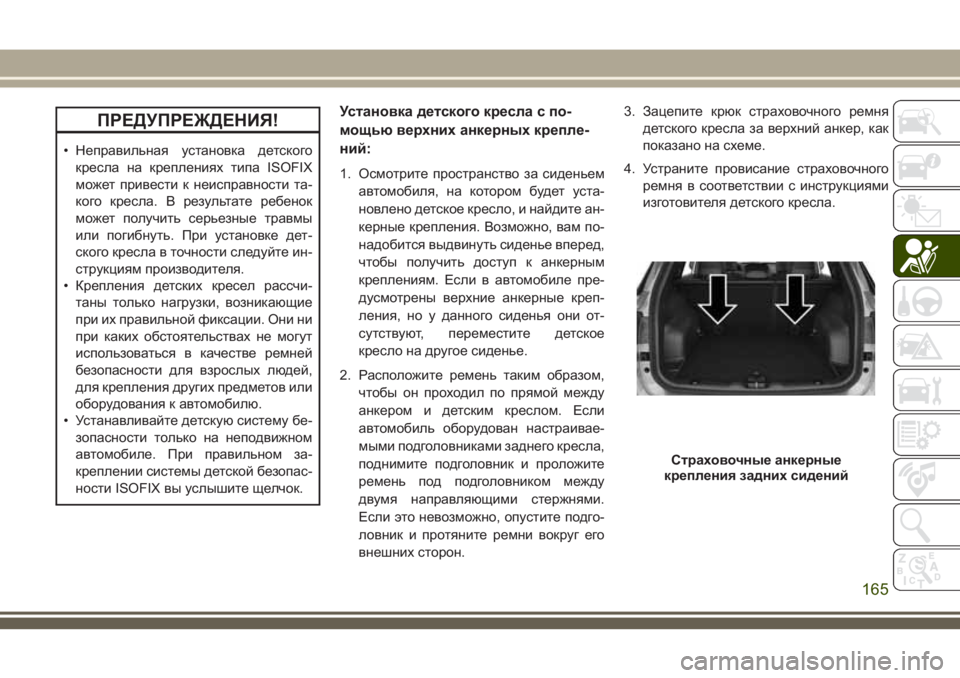

ПРЕДУПРЕЖДЕНИЯ!
• Неправильная установка детского
кресла на креплениях типа ISOFIX
может привести к неисправности та-
кого кресла. В результате ребенок
может получить серьезные травмы
или погибнуть. При установке дет-
ского кресла в точности следуйте ин-
струкциям производителя.
• Крепления детских кресел рассчи-
таны только нагрузки, возникающие
при их правильной фиксации. Они ни
при каких обстоятельствах не могут
использоваться в качестве ремней
безопасности для взрослых людей,
для крепления других предметов или
оборудования к автомобилю.
• Устанавливайте детскую систему бе-
зопасности только на неподвижном
автомобиле. При правильном за-
креплении системы детской безопас-
ности ISOFIX вы услышите щелчок.
Установка детского кресла с по-
мощью верхних анкерных крепле-
ний:
1. Осмотрите пространство за сиденьем
автомобиля, на котором будет уста-
новлено детское кресло, и найдите ан-
керные крепления. Возможно, вам по-
надобится выдвинуть сиденье вперед,
чтобы получить доступ к анкерным
креплениям. Если в автомобиле пре-
дусмотрены верхние анкерные креп-
ления, но у данного сиденья они от-
сутствуют, переместите детское
кресло на другое сиденье.
2. Расположите ремень таким образом,
чтобы он проходил по прямой между
анкером и детским креслом. Если
автомобиль оборудован настраивае-
мыми подголовниками заднего кресла,
поднимите подголовник и проложите
ремень под подголовником между
двумя направляющими стержнями.
Если это невозможно, опустите подго-
ловник и протяните ремни вокруг его
внешних сторон.3. Зацепите крюк страховочного ремня
детского кресла за верхний анкер, как
показано на схеме.
4. Устраните провисание страховочного
ремня в соответствии с инструкциями
изготовителя детского кресла.
Страховочные анкерные
крепления задних сидений
165

ПРЕДУПРЕЖДЕНИЯ!
• Неправильное присоединение вер-
хней монтажной лямки может уве-
личить амплитуду движения головы
ребенка при экстренном торможе-
нии или столкновении автомобиля и
стать причиной тяжелой травмы.
Для крепления верхней монтажной
лямки используйте только крепеж-
ную петлю, расположенную непо-
средственно за местом установки
детского кресла.
• Если в автомобиле предусмотрено
заднее сиденье с раздельными
спинками, следите за тем, чтобы
при регулировке лямка не попала в
зазор между спинками.
ПРЕДУПРЕЖДЕНИЯ!
Руководство по эксплуатации детского
кресла содержит инструкции по уста-
новке детского кресла с помощью
ремня безопасности. Прочтите и соб-
людайте эти инструкции для надлежа-
щей установки детского кресла.
Пригодность пассажирских сидений
для использования системы креп-
ления детских кресел I-Size
Задние боковые сиденья автомобиля
официально одобрены для использова-
ния современных систем крепления дет-
ских кресел I-Size.
Эти системы детских кресел, сконструи-
рованные и официально утвержденные
по типу конструкции в соответствии со
стандартом i-Size (ECE R129), обеспечи-
вают оптимальные условия безопасности
для перевозки детей в автомобиле.
• Дети (до 15 месяцев) во время поездки
должны находиться в креслах, предна-
значенных для установки против на-
правления движения.• Повышенная защита в случае бокового
столкновения благодаря системе дет-
ских кресел:
• Рекомендуется использовать систему
ISOFIX во избежание неправильной ус-
тановки детского кресла:
• Повысилась эффективность при вы-
боре детского кресла, так как выбор ос-
новывается не на весе ребенка, а на его
росте.
• Обеспечивается наилучшая совмести-
мость между сиденьями автомобиля и
системами детских кресел: системы дет-
ских кресел i-Size могут считаться
"Super ISOFIX". Это значит, что они иде-
ально подходят для сидений, которые
соответствуют стандарту i-Size, но
также они могут устанавливаться на си-
денья, соответствующие стандарту
ISOFIX (ECE R44).
БЕЗОПАСНОСТЬ
166

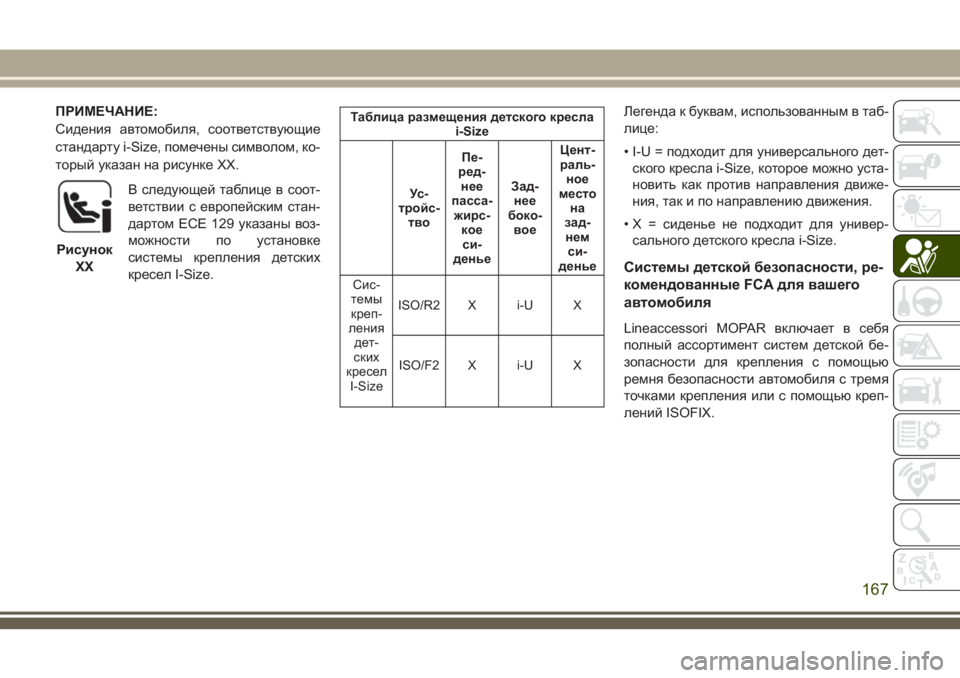

ПРИМЕЧАНИЕ:
Сидения автомобиля, соответствующие
стандарту i-Size, помечены символом, ко-
торый указан на рисунке XX.
В следующей таблице в соот-
ветствии с европейским стан-
дартом ECE 129 указаны воз-
можности по установке
системы крепления детских
кресел I-Size.Таблица размещения детского кресла
i-Size
Ус -
тройс-
твоПе-
ред-
нее
пасса-
жирс-
кое
си-
деньеЗад-
нее
боко-
воеЦент-
раль-
ное
место
на
зад-
нем
си-
денье
Сис-
темы
креп-
ления
дет-
ских
кресел
I-SizeISO/R2 X i-U X
ISO/F2 X i-U XЛегенда к буквам, использованным в таб-
лице:
• I-U = подходит для универсального дет-
ского кресла i-Size, которое можно уста-
новить как против направления движе-
ния, так и по направлению движения.
• X = сиденье не подходит для универ-
сального детского кресла i-Size.
Системы детской безопасности, ре-
комендованные FCA для вашего
автомобиля
Lineaccessori MOPAR включает в себя
полный ассортимент систем детской бе-
зопасности для крепления с помощью
ремня безопасности автомобиля с тремя
точками крепления или с помощью креп-
лений ISOFIX.
Рисунок
XX
167

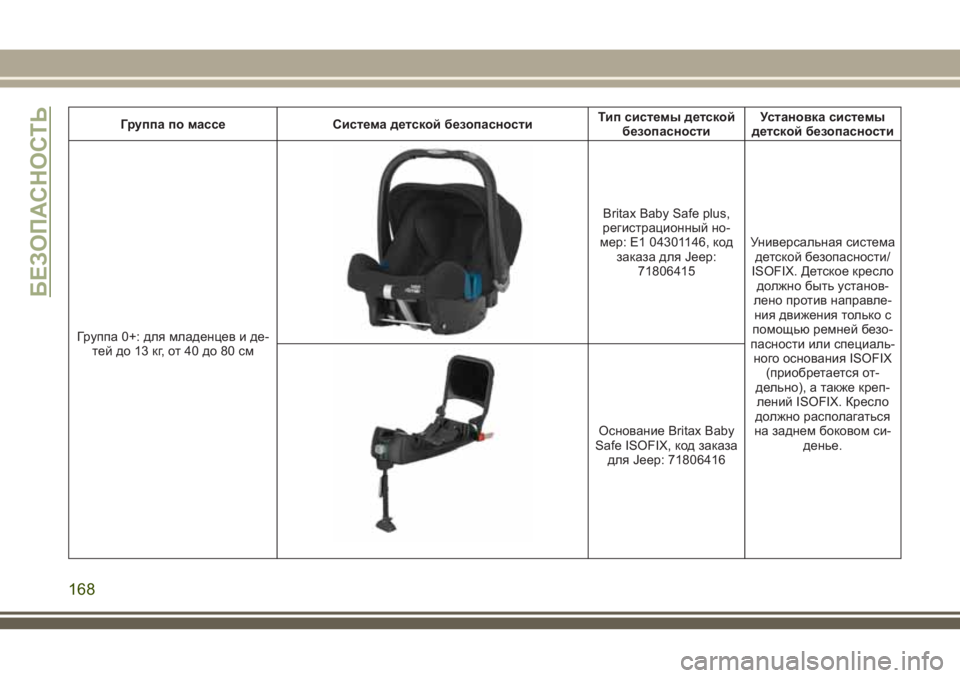

Группа по массе Система детской безопасностиТип системы детской
безопасностиУстановка системы
детской безопасности
Группа 0+: для младенцев и де-
тей до 13 кг, от 40 до 80 см
Britax Baby Safe plus,
регистрационный но-
мер: E1 04301146, код
заказа для Jeep:
71806415Универсальная система
детской безопасности/
ISOFIX. Детское кресло
должно быть установ-
лено против направле-
ния движения только с
помощью ремней безо-
пасности или специаль-
ного основания ISOFIX
(приобретается от-
дельно), а также креп-
лений ISOFIX. Кресло
должно располагаться
на заднем боковом си-
денье.
Основание Britax Baby
Safe ISOFIX, код заказа
для Jeep: 71806416
БЕЗОПАСНОСТЬ
168
