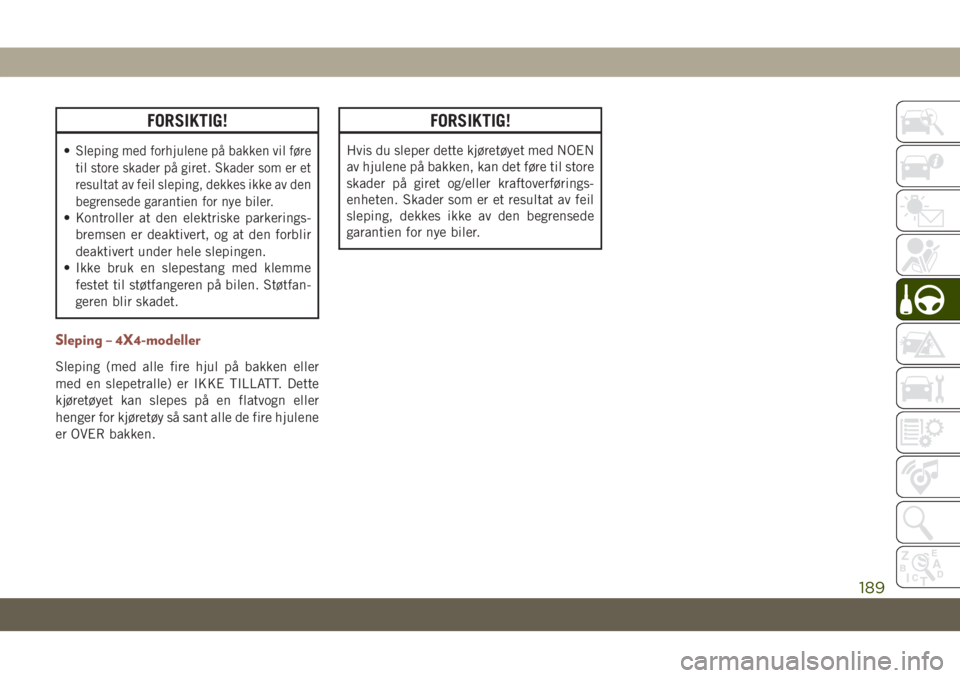

FORSIKTIG!
•Sleping med forhjulene på bakken vil føre
til store skader på giret. Skader som er et
resultat av feil sleping, dekkes ikke av den
begrensede garantien for nye biler.
• Kontroller at den elektriske parkerings-
bremsen er deaktivert, og at den forblir
deaktivert under hele slepingen.
• Ikke bruk en slepestang med klemme
festet til støtfangeren på bilen. Støtfan-
geren blir skadet.
Sleping – 4X4-modeller
Sleping (med alle fire hjul på bakken eller
med en slepetralle) er IKKE TILLATT. Dette
kjøretøyet kan slepes på en flatvogn eller
henger for kjøretøy så sant alle de fire hjulene
er OVER bakken.
FORSIKTIG!
Hvis du sleper dette kjøretøyet med NOEN
av hjulene på bakken, kan det føre til store
skader på giret og/eller kraftoverførings-
enheten. Skader som er et resultat av feil
sleping, dekkes ikke av den begrensede
garantien for nye biler.
189

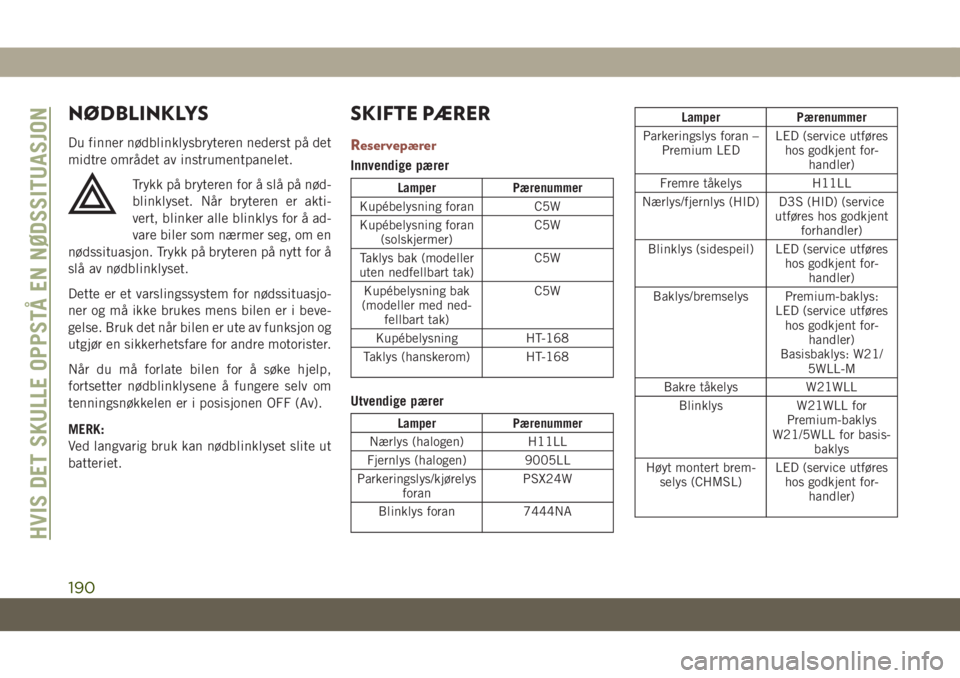

NØDBLINKLYS
Du finner nødblinklysbryteren nederst på det
midtre området av instrumentpanelet.
Trykk på bryteren for å slå på nød-
blinklyset. Når bryteren er akti-
vert, blinker alle blinklys for å ad-
vare biler som nærmer seg, om en
nødssituasjon. Trykk på bryteren på nytt for å
slå av nødblinklyset.
Dette er et varslingssystem for nødssituasjo-
ner og må ikke brukes mens bilen er i beve-
gelse. Bruk det når bilen er ute av funksjon og
utgjør en sikkerhetsfare for andre motorister.
Når du må forlate bilen for å søke hjelp,
fortsetter nødblinklysene å fungere selv om
tenningsnøkkelen er i posisjonen OFF (Av).
MERK:
Ved langvarig bruk kan nødblinklyset slite ut
batteriet.
SKIFTE PÆRER
Reservepærer
Innvendige pærer
Lamper Pærenummer
Kupébelysning foran C5W
Kupébelysning foran
(solskjermer)C5W
Taklys bak (modeller
uten nedfellbart tak)C5W
Kupébelysning bak
(modeller med ned-
fellbart tak)C5W
Kupébelysning HT-168
Taklys (hanskerom) HT-168
Utvendige pærer
Lamper Pærenummer
Nærlys (halogen) H11LL
Fjernlys (halogen) 9005LL
Parkeringslys/kjørelys
foranPSX24W
Blinklys foran 7444NA
Lamper Pærenummer
Parkeringslys foran –
Premium LEDLED (service utføres
hos godkjent for-
handler)
Fremre tåkelys H11LL
Nærlys/fjernlys (HID) D3S (HID) (service
utføres hos godkjent
forhandler)
Blinklys (sidespeil) LED (service utføres
hos godkjent for-
handler)
Baklys/bremselys Premium-baklys:
LED (service utføres
hos godkjent for-
handler)
Basisbaklys: W21/
5WLL-M
Bakre tåkelys W21WLL
Blinklys W21WLL for
Premium-baklys
W21/5WLL for basis-
baklys
Høyt montert brem-
selys (CHMSL)LED (service utføres
hos godkjent for-
handler)
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
190

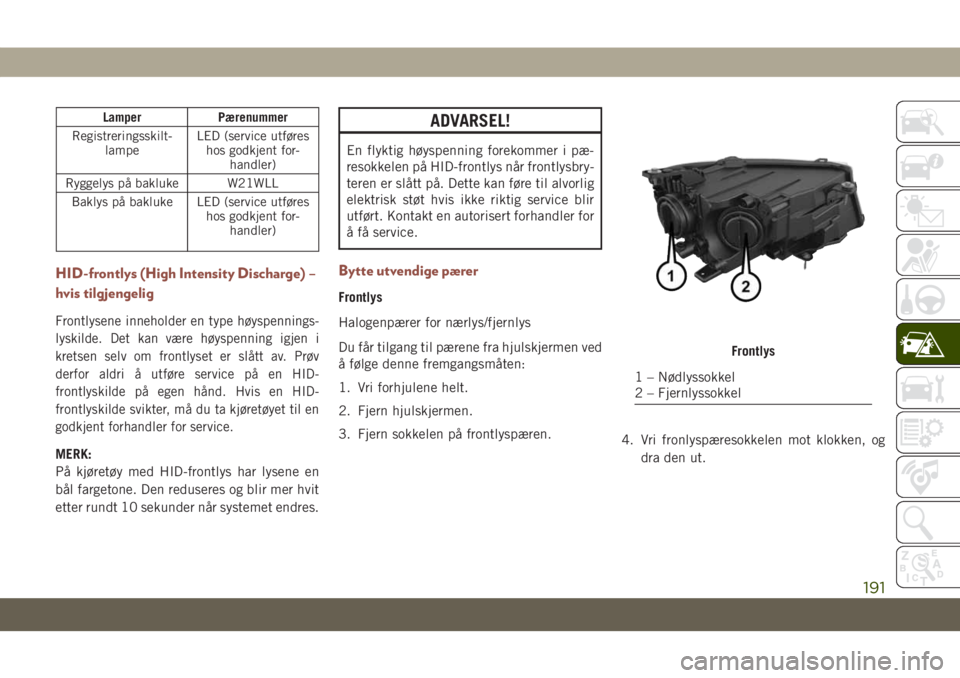

Lamper Pærenummer
Registreringsskilt-
lampeLED (service utføres
hos godkjent for-
handler)
Ryggelys på bakluke W21WLL
Baklys på bakluke LED (service utføres
hos godkjent for-
handler)
HID-frontlys (High Intensity Discharge) –
hvis tilgjengelig
Frontlysene inneholder en type høyspennings-
lyskilde. Det kan være høyspenning igjen i
kretsen selv om frontlyset er slått av. Prøv
derfor aldri å utføre service på en HID-
frontlyskilde på egen hånd. Hvis en HID-
frontlyskilde svikter, må du ta kjøretøyet til en
godkjent forhandler for service.
MERK:
På kjøretøy med HID-frontlys har lysene en
bål fargetone. Den reduseres og blir mer hvit
etter rundt 10 sekunder når systemet endres.
ADVARSEL!
En flyktig høyspenning forekommer i pæ-
resokkelen på HID-frontlys når frontlysbry-
teren er slått på. Dette kan føre til alvorlig
elektrisk støt hvis ikke riktig service blir
utført. Kontakt en autorisert forhandler for
å få service.
Bytte utvendige pærer
Frontlys
Halogenpærer for nærlys/fjernlys
Du får tilgang til pærene fra hjulskjermen ved
å følge denne fremgangsmåten:
1. Vri forhjulene helt.
2. Fjern hjulskjermen.
3. Fjern sokkelen på frontlyspæren.
4. Vri fronlyspæresokkelen mot klokken, og
dra den ut.
Frontlys
1 – Nødlyssokkel
2 – Fjernlyssokkel
191

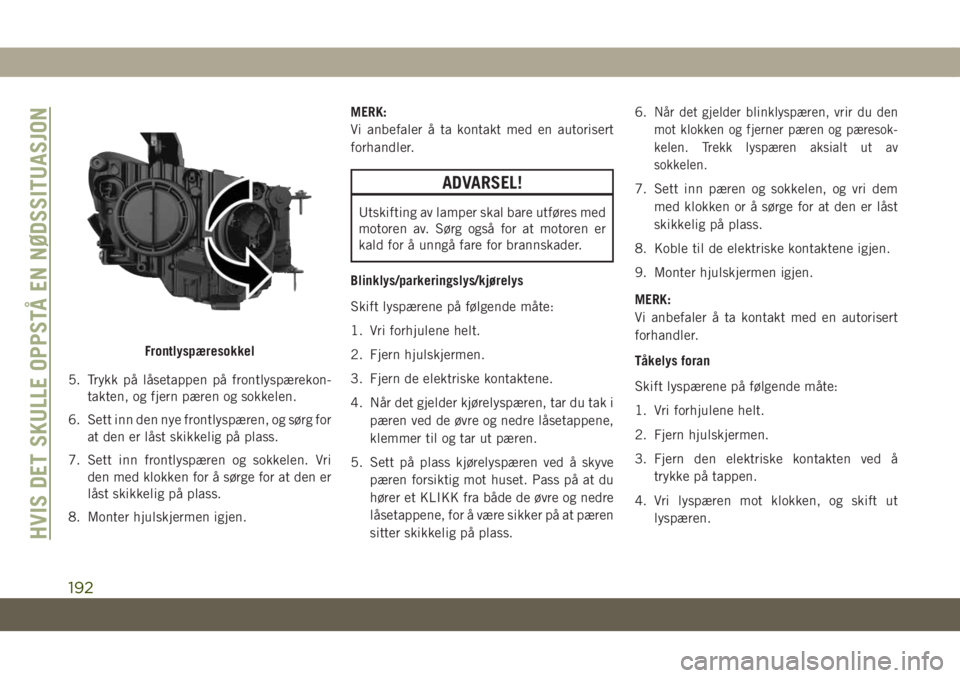

5. Trykk på låsetappen på frontlyspærekon-
takten, og fjern pæren og sokkelen.
6. Sett inn den nye frontlyspæren, og sørg for
at den er låst skikkelig på plass.
7. Sett inn frontlyspæren og sokkelen. Vri
den med klokken for å sørge for at den er
låst skikkelig på plass.
8. Monter hjulskjermen igjen.MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler.
ADVARSEL!
Utskifting av lamper skal bare utføres med
motoren av. Sørg også for at motoren er
kald for å unngå fare for brannskader.
Blinklys/parkeringslys/kjørelys
Skift lyspærene på følgende måte:
1. Vri forhjulene helt.
2. Fjern hjulskjermen.
3. Fjern de elektriske kontaktene.
4. Når det gjelder kjørelyspæren, tar du tak i
pæren ved de øvre og nedre låsetappene,
klemmer til og tar ut pæren.
5. Sett på plass kjørelyspæren ved å skyve
pæren forsiktig mot huset. Pass på at du
hører et KLIKK fra både de øvre og nedre
låsetappene, for å være sikker på at pæren
sitter skikkelig på plass.6.
Når det gjelder blinklyspæren, vrir du den
mot klokken og fjerner pæren og pæresok-
kelen. Trekk lyspæren aksialt ut av
sokkelen.
7. Sett inn pæren og sokkelen, og vri dem
med klokken or å sørge for at den er låst
skikkelig på plass.
8. Koble til de elektriske kontaktene igjen.
9. Monter hjulskjermen igjen.
MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler.
Tåkelys foran
Skift lyspærene på følgende måte:
1. Vri forhjulene helt.
2. Fjern hjulskjermen.
3. Fjern den elektriske kontakten ved å
trykke på tappen.
4. Vri lyspæren mot klokken, og skift ut
lyspæren.
Frontlyspæresokkel
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
192

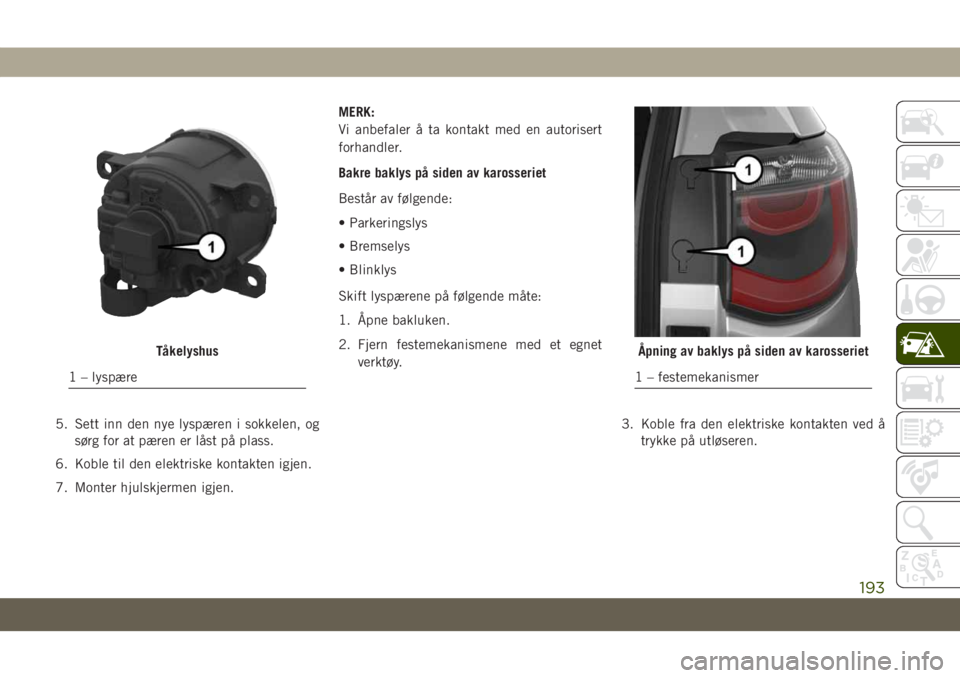

5. Sett inn den nye lyspæren i sokkelen, og
sørg for at pæren er låst på plass.
6. Koble til den elektriske kontakten igjen.
7. Monter hjulskjermen igjen.MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler.
Bakre baklys på siden av karosseriet
Består av følgende:
• Parkeringslys
• Bremselys
• Blinklys
Skift lyspærene på følgende måte:
1. Åpne bakluken.
2. Fjern festemekanismene med et egnet
verktøy.
3. Koble fra den elektriske kontakten ved å
trykke på utløseren.
Tåkelyshus
1 – lyspære
Åpning av baklys på siden av karosseriet
1 – festemekanismer
193

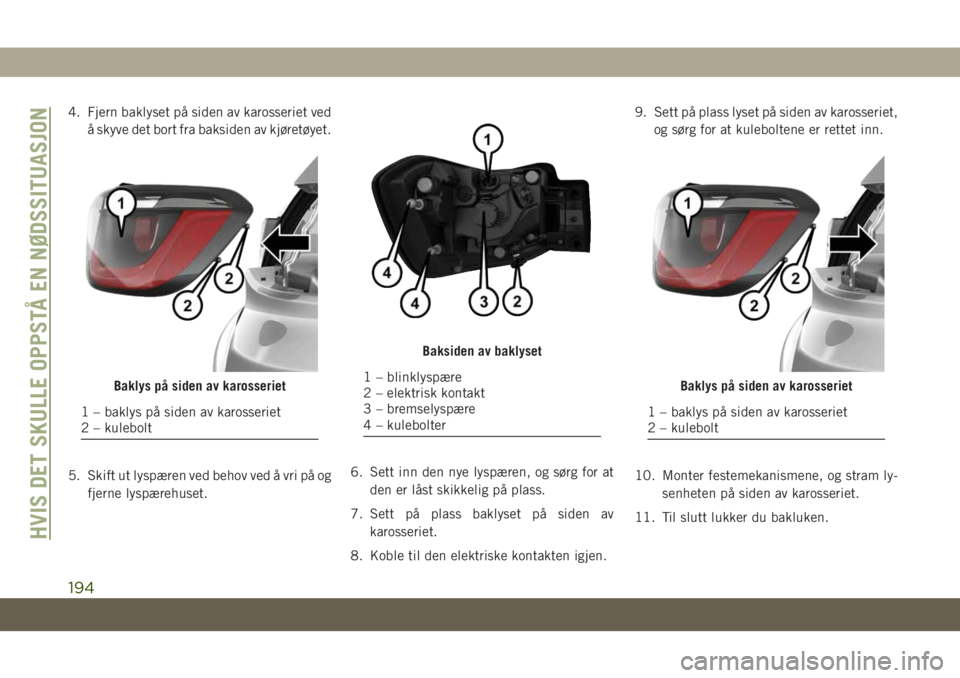

4. Fjern baklyset på siden av karosseriet ved
å skyve det bort fra baksiden av kjøretøyet.
5. Skift ut lyspæren ved behov ved å vri på og
fjerne lyspærehuset.6. Sett inn den nye lyspæren, og sørg for at
den er låst skikkelig på plass.
7. Sett på plass baklyset på siden av
karosseriet.
8. Koble til den elektriske kontakten igjen.9. Sett på plass lyset på siden av karosseriet,
og sørg for at kuleboltene er rettet inn.
10. Monter festemekanismene, og stram ly-
senheten på siden av karosseriet.
11. Til slutt lukker du bakluken.
Baklys på siden av karosseriet
1 – baklys på siden av karosseriet
2 – kulebolt
Baksiden av baklyset
1 – blinklyspære
2 – elektrisk kontakt
3 – bremselyspære
4 – kulebolterBaklys på siden av karosseriet
1 – baklys på siden av karosseriet
2 – kulebolt
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
194

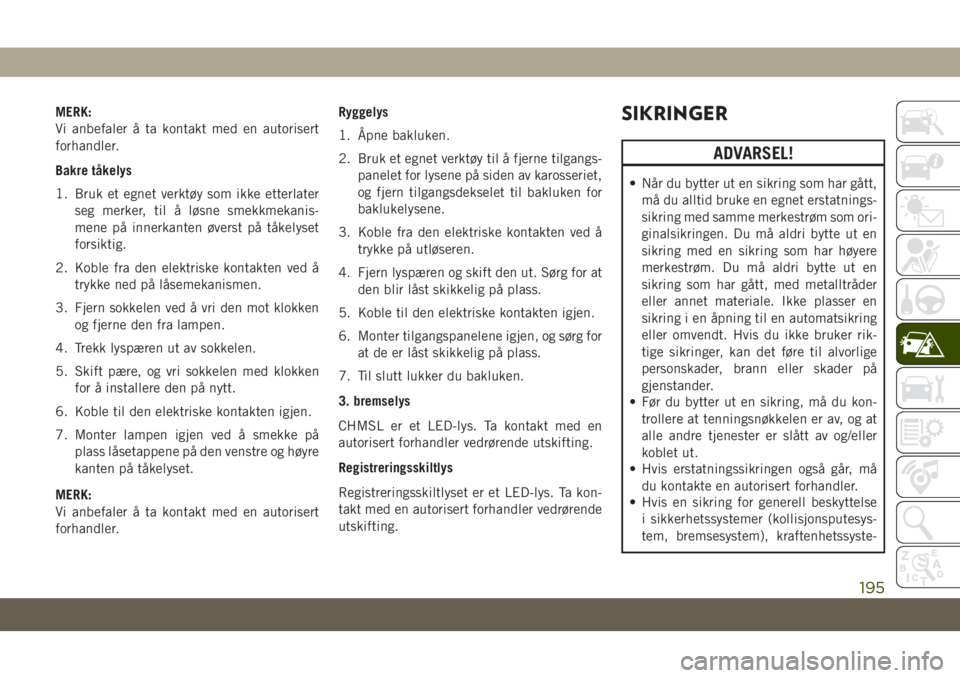

MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler.
Bakre tåkelys
1. Bruk et egnet verktøy som ikke etterlater
seg merker, til å løsne smekkmekanis-
mene på innerkanten øverst på tåkelyset
forsiktig.
2. Koble fra den elektriske kontakten ved å
trykke ned på låsemekanismen.
3. Fjern sokkelen ved å vri den mot klokken
og fjerne den fra lampen.
4. Trekk lyspæren ut av sokkelen.
5. Skift pære, og vri sokkelen med klokken
for å installere den på nytt.
6. Koble til den elektriske kontakten igjen.
7. Monter lampen igjen ved å smekke på
plass låsetappene på den venstre og høyre
kanten på tåkelyset.
MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler.Ryggelys
1. Åpne bakluken.
2. Bruk et egnet verktøy til å fjerne tilgangs-
panelet for lysene på siden av karosseriet,
og fjern tilgangsdekselet til bakluken for
baklukelysene.
3. Koble fra den elektriske kontakten ved å
trykke på utløseren.
4. Fjern lyspæren og skift den ut. Sørg for at
den blir låst skikkelig på plass.
5. Koble til den elektriske kontakten igjen.
6. Monter tilgangspanelene igjen, og sørg for
at de er låst skikkelig på plass.
7. Til slutt lukker du bakluken.
3. bremselys
CHMSL er et LED-lys. Ta kontakt med en
autorisert forhandler vedrørende utskifting.
Registreringsskiltlys
Registreringsskiltlyset er et LED-lys. Ta kon-
takt med en autorisert forhandler vedrørende
utskifting.SIKRINGER
ADVARSEL!
• Når du bytter ut en sikring som har gått,
må du alltid bruke en egnet erstatnings-
sikring med samme merkestrøm som ori-
ginalsikringen. Du må aldri bytte ut en
sikring med en sikring som har høyere
merkestrøm. Du må aldri bytte ut en
sikring som har gått, med metalltråder
eller annet materiale. Ikke plasser en
sikring i en åpning til en automatsikring
eller omvendt. Hvis du ikke bruker rik-
tige sikringer, kan det føre til alvorlige
personskader, brann eller skader på
gjenstander.
• Før du bytter ut en sikring, må du kon-
trollere at tenningsnøkkelen er av, og at
alle andre tjenester er slått av og/eller
koblet ut.
• Hvis erstatningssikringen også går, må
du kontakte en autorisert forhandler.
• Hvis en sikring for generell beskyttelse
i sikkerhetssystemer (kollisjonsputesys-
tem, bremsesystem), kraftenhetssyste-
195

ADVARSEL!
mer (motorsystem, girsystem) eller sty-
resystemet går, må du kontakt en auto-
risert forhandler.
FORSIKTIG!
Hvis det er nødvendig å vaske motorrom-
met, må du passe på at du ikke søler vann
direkte på sikringsboksen og vindusvisker-
motorene.
Generell informasjon
Sikringene beskytter elektriske systemer mot
for mye strøm.
Når en enhet ikke fungerer, må du kontrollere
sikringselementet i bladsikringen for å sjekke
om det har oppstått et brudd eller noe har
smeltet.Vær også klar over at når du bruker strømut-
tak over lang tid, kan det føre til at kjøretøyets
batteri lader ut.
Plassering av sikringer
Sikringer er gruppert i styreenheter plassert i
motorrommet.
Sikringer i motorrommet /
fordelingsenhet
Motorrommets sikringspanel befinner seg til
venstre i motorrommet.
Se brukerhåndboken for mer informasjon.
MERK:
Service på sikringer for sikkerhetssystemer
(markert med *) må utføres av en autorisert
forhandler.

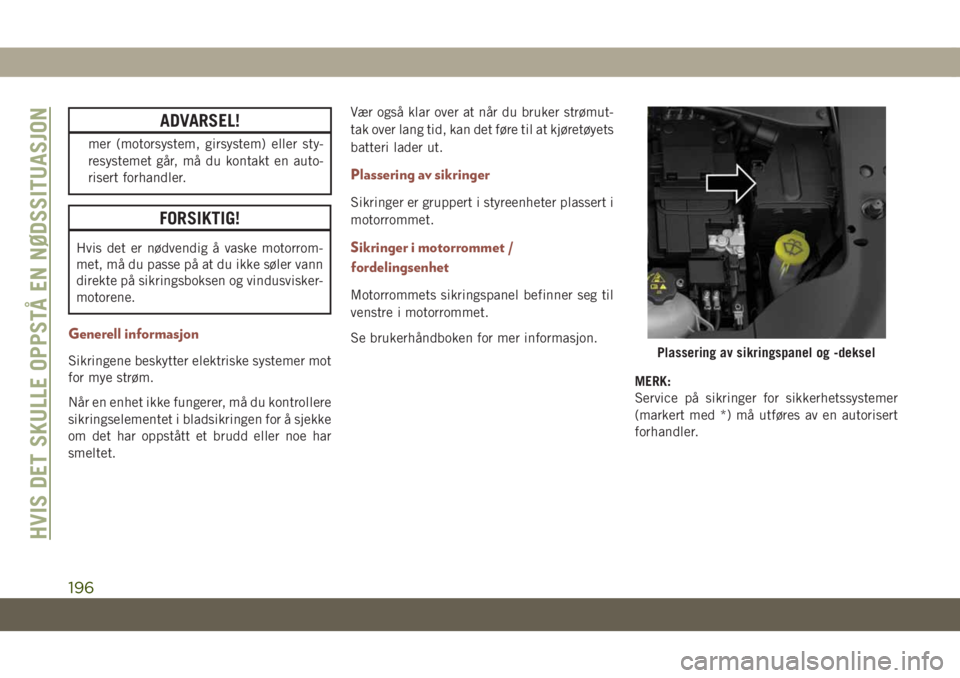

Plassering av sikringspanel og -deksel
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
196

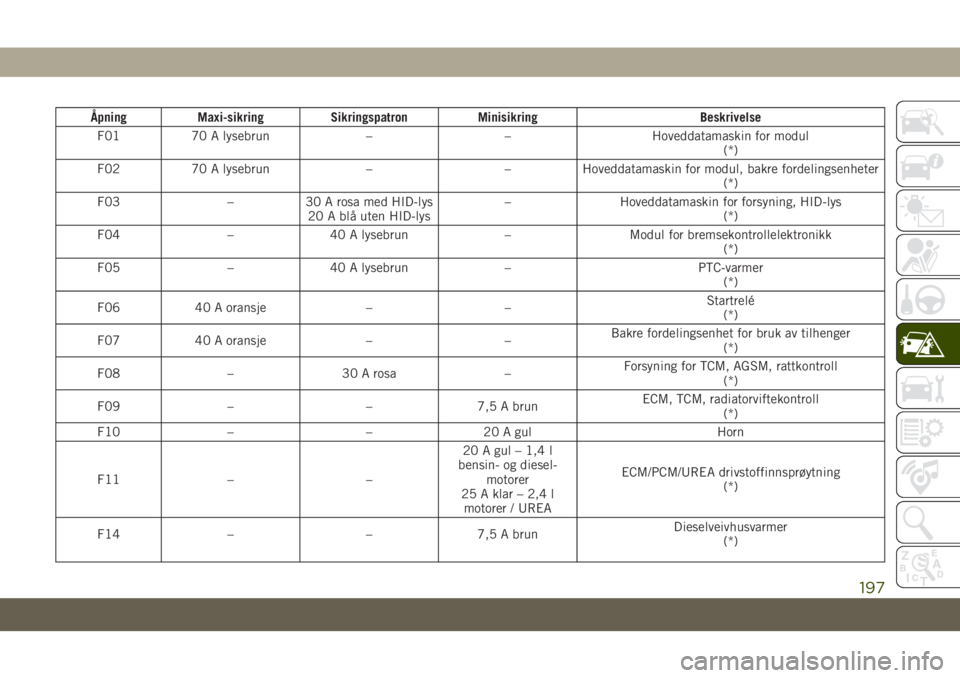

Åpning Maxi-sikring Sikringspatron Minisikring Beskrivelse
F01 70 A lysebrun – – Hoveddatamaskin for modul
(*)
F02 70 A lysebrun – – Hoveddatamaskin for modul, bakre fordelingsenheter
(*)
F03 – 30 A rosa med HID-lys
20 A blå uten HID-lys– Hoveddatamaskin for forsyning, HID-lys
(*)
F04 – 40 A lysebrun – Modul for bremsekontrollelektronikk
(*)
F05 – 40 A lysebrun – PTC-varmer
(*)
F06 40 A oransje – –Startrelé
(*)
F07 40 A oransje – –Bakre fordelingsenhet for bruk av tilhenger
(*)
F08 – 30 A rosa –Forsyning for TCM, AGSM, rattkontroll
(*)
F09 – – 7,5 A brunECM, TCM, radiatorviftekontroll
(*)
F10 – – 20 A gul Horn
F11 – –20 A gul – 1,4 l
bensin- og diesel-
motorer
25 A klar – 2,4 l
motorer / UREAECM/PCM/UREA drivstoffinnsprøytning
(*)
F14 – – 7,5 A brunDieselveivhusvarmer
(*)
197

Åpning Maxi-sikring Sikringspatron Minisikring Beskrivelse
F15 40 A oransje – – Bremsekontrollmodul, pumpe
(*)
F16 – – 10 A rød Motorkontrollmodul, automatisk girkasse
(*)
F17 – – 10 A rød Motorsekundærlast
(*)
F18 – – 20 A gul 12 V bakre lasteuttak, tenningsdrift
F19 – – 7,5 A brun Klimaanleggkompressor
F20 – – 20 A gul Sigarettennerplugg
F21 – – 20 A gul Drivstoffpumpe
(*)
F22 – – 20 A gul – bensin-
motor
15 A blå – dieselmotorGass – tennspole/drivstoffinnsprøytning diesel –
dieselkomponenter
(*)
F23 – – 30 A grønn Vindusvarmernett
F24 – – 15 A blå Forsyning for elektronisk enhet, automatisk girkasse
(*)
F30 – – 20 A gul (kan velges
av kunden, flytting fra
F18)12 V bakre lasteuttak, konstant batteridrift
F81 60 A blå – – Glødepluggmodul, DDCT SDU batteriforsyning
(*)
F82 – 40 A grønn – Dieselfiltervarmer
(*)
F83 – 40 A grønn – HVAC-vifte
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
198
