3. Verwijder de bevestiging waarmee het re-
servewiel vast is gemaakt en haal het
reservewiel uit het voertuig. U vindt de
krik en het gereedschap eronder.4. Haal de uitlijningspen uit het midden-
deel, draai de krik linksom en haal deze
uit de schuimplastic houder.
5. Verwijder de krik en de kruissleutel.

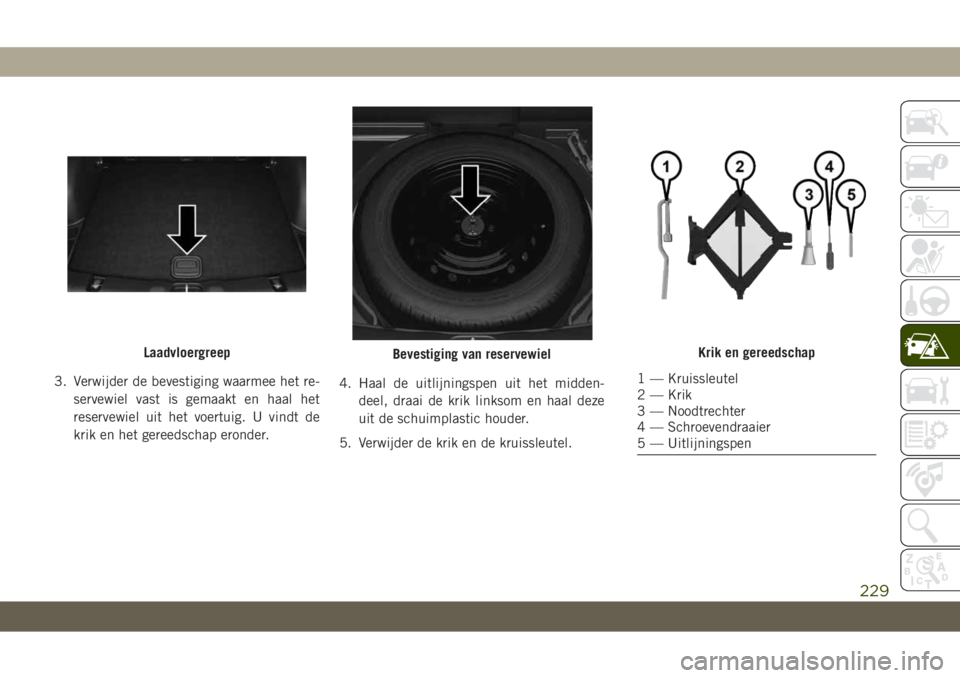

LaadvloergreepBevestiging van reservewielKrik en gereedschap
1 — Kruissleutel
2 — Krik
3 — Noodtrechter
4 — Schroevendraaier
5 — Uitlijningspen
229

WAARSCHUWING!
Een losse krik of wiel kan bij een noodstop
of ongeval naar voren schieten en zo de
inzittenden ernstig letsel toebrengen. Berg
de krik en het reservewiel altijd op de
daarvoor bestemde plaatsen op. Laat de
leeggelopen (lekke) band onmiddellijk re-
pareren of vervangen.
Voorbereidingen voor het opkrikken
1.Parkeer de auto op een stevige en vlakke
ondergrond, zo ver mogelijk verwijderd van
de weg. Vermijd een gladde ondergrond.
WAARSCHUWING!
Probeer geen wiel te verwisselen aan de
zijde van de auto waar ander verkeer langs
rijdt. Ga ver genoeg van de weg af staan om
ongelukken te voorkomen bij gebruik van
de krik of het verwisselen van een wiel.
2. Schakel de waarschuwingsknipperlichten
in.
3. Trek de handrem aan.4.
Zet de keuzehendel in de stand PARK (auto-
matische versnellingsbak) of in de stand RE-
VERSE (handgeschakelde versnellingsbak).
5. Zet het contact in de stand OFF.
6. Blokkeer de voor- en achterkant van het
wiel dat zich diagonaal tegenover het krik-
punt bevindt. Bijvoorbeeld, als het rech-
tervoorwiel wordt vervangen, blokkeert u
het linkerachterwiel.
OPMERKING:
Laat geen passagiers in de auto zitten wan-
neer deze wordt opgekrikt.
Instructies bij opkrikken
WAARSCHUWING!
Neem de volgende waarschuwingen in
acht bij het verwisselen van een band, om
persoonlijk letsel of schade aan de auto te
voorkomen:
• Parkeer de auto op een stevige en vlakke
ondergrond, zo ver mogelijk verwijderd
van de weg, voordat u de auto opkrikt.
• Schakel de waarschuwingsknipperlich-
ten in.
• Blokkeer het wiel dat zich schuin tegen-
over het te vervangen wiel bevindt.
• Trek de handrem stevig aan en zet de
transmissie in de stand PARK.
• Start de motor niet en laat deze niet
draaien zolang de auto door een krik
wordt ondersteund.
• Laat niemand in de auto zitten zolang
deze door een krik wordt ondersteund.
• Begeef u niet onder de auto wanneer
deze door een krik wordt ondersteund.
Als u werkzaamheden onder de auto
moet uitvoeren, zet deze dan op een
hefbrug.
Wiel geblokkeerd
IN GEVAL VAN NOOD/PECH
230

WAARSCHUWING!
• Gebruik de krik alleen op de aangegeven
plaatsen en alleen om de auto op te
krikken voor het verwisselen van ban-
den.
• Wees uiterst voorzichtig als u de band
moet verwisselen op of langs de weg.
• Om de reservebanden, plat of opgebla-
zen, veilig op te bergen, moeten ze met
het ventiel naar beneden gericht worden
opgeborgen.
LET OP!
Probeer niet om de auto op te krikken op
andere plaatsen dan de aangegeven plaat-
sen in de instructies voor het opkrikken
van deze auto.
1. Verwijder het reservewiel, de krik en de
wielsleutel.2. Als de auto aluminium wielen heeft met
een sierdop die de wielmoeren bedekt,
moet u met de wielsleutel de dop voor-
zichtig loswrikken voordat u de auto
opkrikt.
3. Voordat u de auto opkrikt, draait u met de
wielsleutel de wielmoeren van het wiel
met de lekke band los, zonder de wiel-
moeren te verwijderen. Draai de wielmoe-
ren één slag linksom terwijl het wiel nog
op de grond staat.
4. Plaats de krik onder het krikpunt dat zich
het dichtst bij de lekke band bevindt.
Draai de krikschroef rechtsom totdat de
bovenkant van de krik stevig aangrijpt in
het krikpunt op de dorpelbalk, waarbij de
bovenkant van de krik in de uitsparing in
de dorpelbekleding wordt gecentreerd.

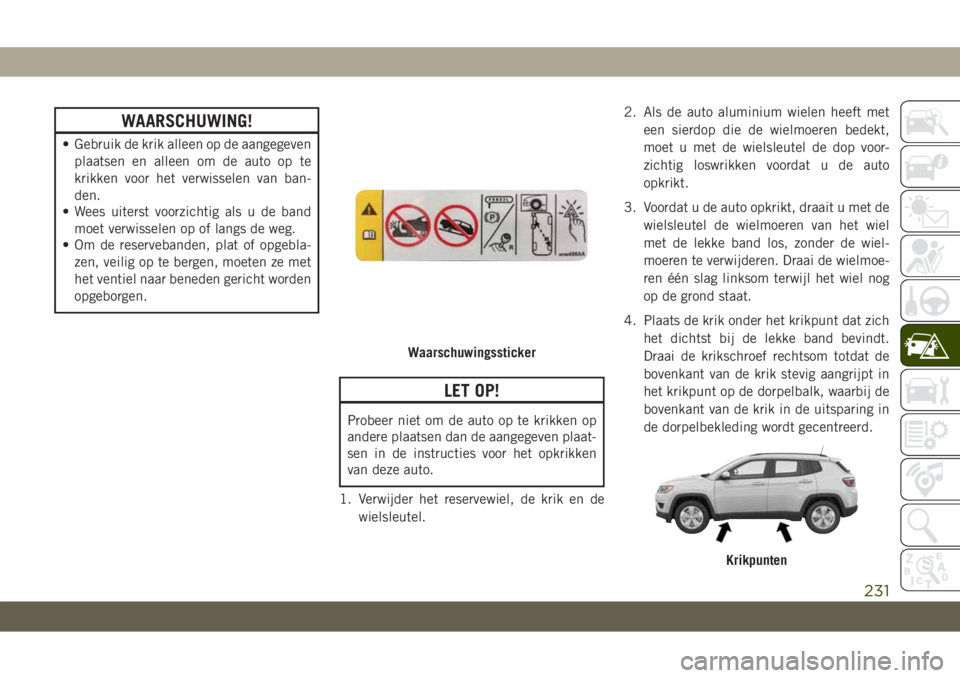

Waarschuwingssticker
Krikpunten
231

5. Krik de auto niet verder op dan nodig is
om de lekke band te verwijderen.
WAARSCHUWING!
Als u de auto hoger opkrikt dan noodzake-
lijk, zal hij minder stabiel staan. De auto
kan van de krik glijden en zo ernstig letsel
veroorzaken. Krik de auto slechts zo ver op
als nodig is om het wiel te verwijderen.
6. Verwijder de wielbouten en de band.
7. Verwijder de stelpen van de krik en
schroef de pen in de wielnaaf als hulmid-
del bij het monteren van het reservewiel.
8. Monteer het reservewiel.
LET OP!
Monteer het reservewiel met het ventiel
naar buiten gericht. De auto kan bescha-
digd raken als het reservewiel op een ver-
keerde manier wordt gemonteerd.
OPMERKING:
• Installeer geen sierdop of wieldop op
het compacte reservewiel.• Raadpleeg de paragrafen "Compact re-
servewiel" en "Reservewiel voor beperkt
gebruik" onder "Banden — algemene
informatie" in het hoofdstuk "Service en
onderhoud" in het instructieboekje voor
meer waarschuwingen, voorzorgsmaat-
regelen en informatie over het reserve-
wiel, het gebruik en de werking ervan.
9. Monteer de wielbouten en draai ze licht
aan.
WAARSCHUWING!
Om te voorkomen dat de auto door de op
de krik uitgeoefende kracht verschuift,
mogen de wielmoeren pas definitief wor-
den vastgezet als de auto weer vast op de
grond staat. Als u deze waarschuwing niet
opvolgt, kan dit ernstig letsel tot gevolg
hebben.
10. Laat de auto zakken tot op de grond door
de slinger linksom te draaien.

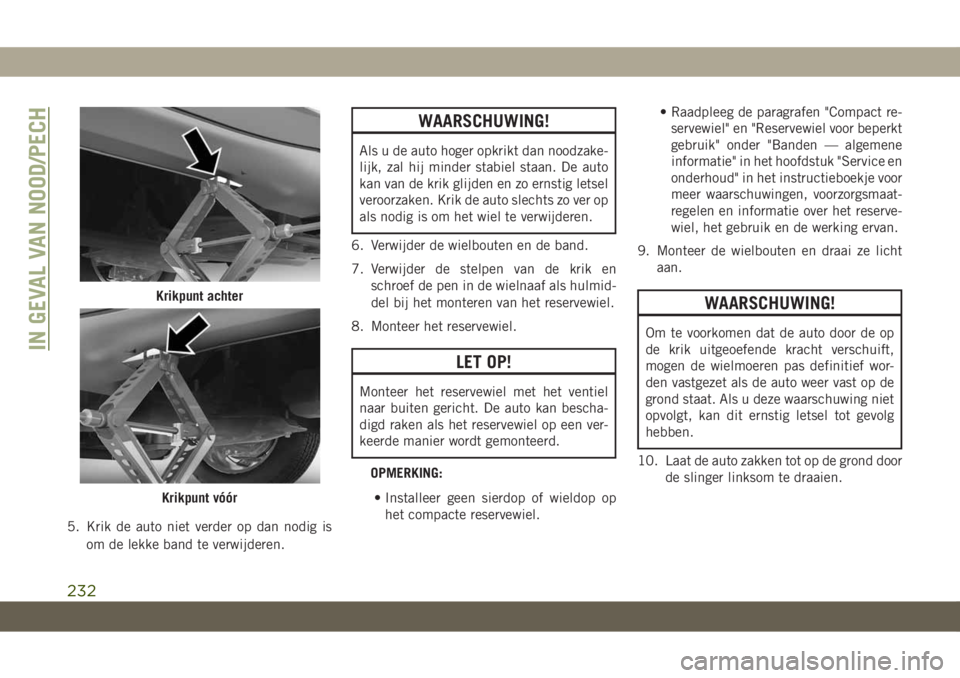

Krikpunt achter
Krikpunt vóór
IN GEVAL VAN NOOD/PECH
232

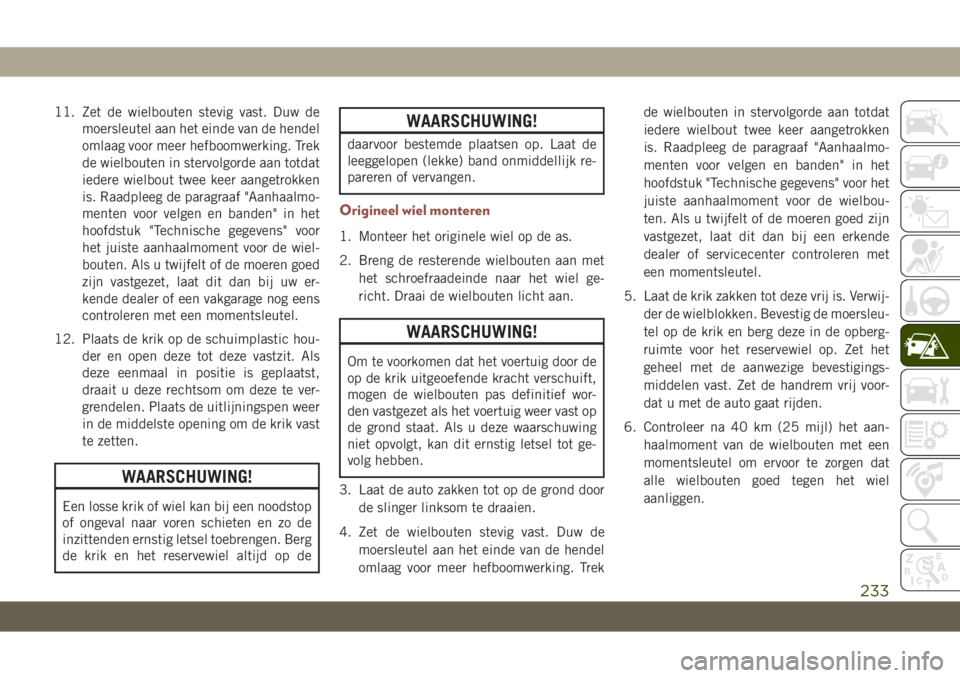

11. Zet de wielbouten stevig vast. Duw de
moersleutel aan het einde van de hendel
omlaag voor meer hefboomwerking. Trek
de wielbouten in stervolgorde aan totdat
iedere wielbout twee keer aangetrokken
is. Raadpleeg de paragraaf "Aanhaalmo-
menten voor velgen en banden" in het
hoofdstuk "Technische gegevens" voor
het juiste aanhaalmoment voor de wiel-
bouten. Als u twijfelt of de moeren goed
zijn vastgezet, laat dit dan bij uw er-
kende dealer of een vakgarage nog eens
controleren met een momentsleutel.
12. Plaats de krik op de schuimplastic hou-
der en open deze tot deze vastzit. Als
deze eenmaal in positie is geplaatst,
draait u deze rechtsom om deze te ver-
grendelen. Plaats de uitlijningspen weer
in de middelste opening om de krik vast
te zetten.
WAARSCHUWING!
Een losse krik of wiel kan bij een noodstop
of ongeval naar voren schieten en zo de
inzittenden ernstig letsel toebrengen. Berg
de krik en het reservewiel altijd op de
WAARSCHUWING!
daarvoor bestemde plaatsen op. Laat de
leeggelopen (lekke) band onmiddellijk re-
pareren of vervangen.
Origineel wiel monteren
1. Monteer het originele wiel op de as.
2. Breng de resterende wielbouten aan met
het schroefraadeinde naar het wiel ge-
richt. Draai de wielbouten licht aan.
WAARSCHUWING!
Om te voorkomen dat het voertuig door de
op de krik uitgeoefende kracht verschuift,
mogen de wielbouten pas definitief wor-
den vastgezet als het voertuig weer vast op
de grond staat. Als u deze waarschuwing
niet opvolgt, kan dit ernstig letsel tot ge-
volg hebben.
3. Laat de auto zakken tot op de grond door
de slinger linksom te draaien.
4. Zet de wielbouten stevig vast. Duw de
moersleutel aan het einde van de hendel
omlaag voor meer hefboomwerking. Trekde wielbouten in stervolgorde aan totdat
iedere wielbout twee keer aangetrokken
is. Raadpleeg de paragraaf "Aanhaalmo-
menten voor velgen en banden" in het
hoofdstuk "Technische gegevens" voor het
juiste aanhaalmoment voor de wielbou-
ten. Als u twijfelt of de moeren goed zijn
vastgezet, laat dit dan bij een erkende
dealer of servicecenter controleren met
een momentsleutel.
5. Laat de krik zakken tot deze vrij is. Verwij-
der de wielblokken. Bevestig de moersleu-
tel op de krik en berg deze in de opberg-
ruimte voor het reservewiel op. Zet het
geheel met de aanwezige bevestigings-
middelen vast. Zet de handrem vrij voor-
dat u met de auto gaat rijden.
6. Controleer na 40 km (25 mijl) het aan-
haalmoment van de wielbouten met een
momentsleutel om ervoor te zorgen dat
alle wielbouten goed tegen het wiel
aanliggen.
233

EC verklaring van conformiteit
1. Ondergetekende, Francesco Andretta, als
vertegenwoordiger van de fabrikant, ver-
klaart hierbij dat de hieronder beschreven
machine voldoet aan alle relevante bepa-
lingen van:
• De EG-richtlijn 2006/42/EG betref-
fende machines
2. Beschrijving van de machine.
a) Generieke benaming: schaarkrik (Mar-
tinetto)
b) Functie: heffen van motorvoertuig
c) Model-
coded) Com-
merciële
informa-
tie modele) Type e) Werk-
last
B1 (521) Renegade LVS10 1250 kg
M1 (551) Compass
(kompas)LVS11 1500 kg
MP (552) Compass
(kompas)LVS12 1500 kg
226 Fiat Toro LVS13 1500 kg
3. Fabrikant(1):
Proma S.p.a.
Rua Haeckel Ben Hur Salvador,
101 Bairro Cinco Contagem MG
Brazilië
Fabrikanten (2):
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 - San Nicola la Strada (Caserta)
ITALIË
4. Rechtspersoon die gemachtigd is het
technisch bestand samen te stellen:
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 - San Nicola la Strada (Caserta)
ITALIË5. Verwijzingen naar geharmoniseerde nor-
men: -
6. Andere normen of specificaties: ISO
8720
7. Uitgevoerd op: Caserta
8. Datum: 25-01-2016
IN GEVAL VAN NOOD/PECH
234

OPMERKING:
Deze verklaring vervalt als technische of ope-
rationele wijzigingen zijn aangebracht zonder
toestemming van de fabrikant.
Duitse vertaling
235

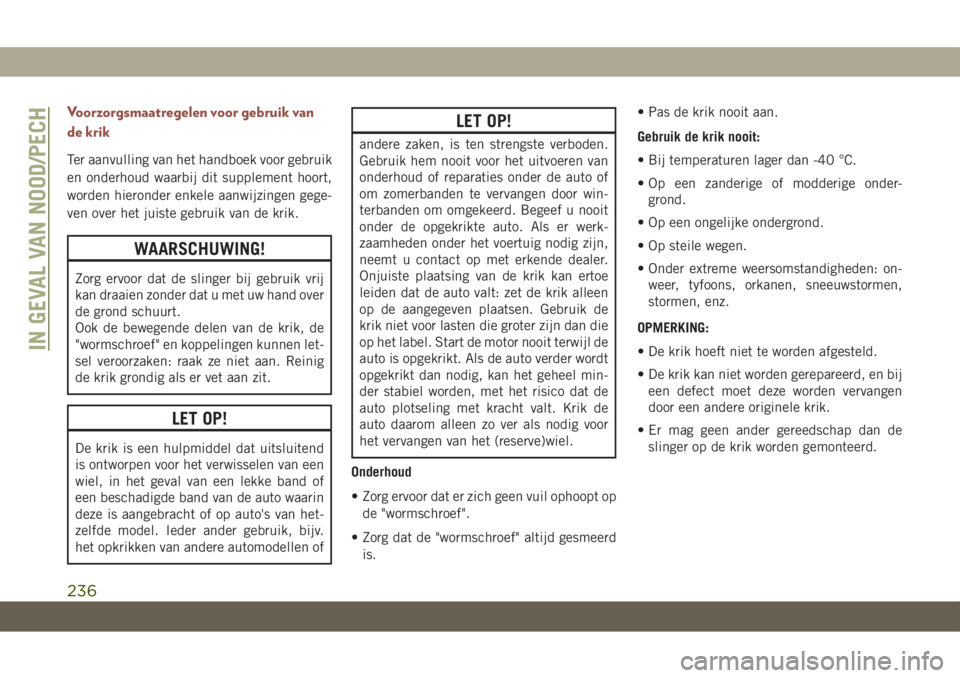

Voorzorgsmaatregelen voor gebruik van
de krik
Ter aanvulling van het handboek voor gebruik
en onderhoud waarbij dit supplement hoort,
worden hieronder enkele aanwijzingen gege-
ven over het juiste gebruik van de krik.
WAARSCHUWING!
Zorg ervoor dat de slinger bij gebruik vrij
kan draaien zonder dat u met uw hand over
de grond schuurt.
Ook de bewegende delen van de krik, de
"wormschroef" en koppelingen kunnen let-
sel veroorzaken: raak ze niet aan. Reinig
de krik grondig als er vet aan zit.
LET OP!
De krik is een hulpmiddel dat uitsluitend
is ontworpen voor het verwisselen van een
wiel, in het geval van een lekke band of
een beschadigde band van de auto waarin
deze is aangebracht of op auto's van het-
zelfde model. Ieder ander gebruik, bijv.
het opkrikken van andere automodellen of
LET OP!
andere zaken, is ten strengste verboden.
Gebruik hem nooit voor het uitvoeren van
onderhoud of reparaties onder de auto of
om zomerbanden te vervangen door win-
terbanden om omgekeerd. Begeef u nooit
onder de opgekrikte auto. Als er werk-
zaamheden onder het voertuig nodig zijn,
neemt u contact op met erkende dealer.
Onjuiste plaatsing van de krik kan ertoe
leiden dat de auto valt: zet de krik alleen
op de aangegeven plaatsen. Gebruik de
krik niet voor lasten die groter zijn dan die
op het label. Start de motor nooit terwijl de
auto is opgekrikt. Als de auto verder wordt
opgekrikt dan nodig, kan het geheel min-
der stabiel worden, met het risico dat de
auto plotseling met kracht valt. Krik de
auto daarom alleen zo ver als nodig voor
het vervangen van het (reserve)wiel.
Onderhoud
• Zorg ervoor dat er zich geen vuil ophoopt op
de "wormschroef".
• Zorg dat de "wormschroef" altijd gesmeerd
is.• Pas de krik nooit aan.
Gebruik de krik nooit:
• Bij temperaturen lager dan -40 °C.
• Op een zanderige of modderige onder-
grond.
• Op een ongelijke ondergrond.
• Op steile wegen.
• Onder extreme weersomstandigheden: on-
weer, tyfoons, orkanen, sneeuwstormen,
stormen, enz.
OPMERKING:
• De krik hoeft niet te worden afgesteld.
• De krik kan niet worden gerepareerd, en bij
een defect moet deze worden vervangen
door een andere originele krik.
• Er mag geen ander gereedschap dan de
slinger op de krik worden gemonteerd.
IN GEVAL VAN NOOD/PECH
236

BANDENSERVICEKIT —
INDIEN AANWEZIG
Uw voertuig is mogelijk uitgerust met een
bandenservicekit. Kleine gaatjes tot 6 mm
(1/4 inch) in het loopvlak van de band kun-
nen worden gedicht met de bandenservicekit.
Voorwerpen, zoals als spijkers en schroeven,
mogen niet uit de band worden verwijderd.
De bandenservicekit is te gebruiken bij bui-
tentemperaturen tot -20 °C (-4°F). Met deze
kit kan een tijdelijke reparatie worden uitge-
voerd, waarmee u maximaal 160 km
(100 mijl) met een snelheid van maximaal
80 km/u (50 mph) kunt rijden.Opslagplaats van bandenservicekit
De bandenservicekit is opgeborgen onder de
laadvloer achter de achterbank.
1. Open de achterklep.
2. Til de afdekking met behulp van de laad-
vloergreep omhoog.Onderdelen en gebruik van de bandenservicekit
Laadvloergreep
Bandenservicekit (bovenaanzicht)
1 — Stekker
2 — Functieregelknop
3 — Bandenspanningsmeter
4 — Aan/uit-schakelaar
5 — Knop voor leeglopen
237

Gebruik van de functieregelknop en slangen
Uw bandenservicekit is voorzien van de vol-
gende symbolen, die de lucht- en afdicht-
functie aangeven.
Luchtfunctie selecteren
Druk de functieregelknop in en draai hem
naar de stand voor alleen luchtpompbedie-
ning.
Afdichtfunctie selecteren
Druk de functieregelknop in en draai hem
naar deze stand om het afdichtingsmiddel
van de bandenservicekit in te spuiten en de
band op te pompen.
Gebruik van de aan/uit-knop
Druk eenmaal op de aan/uit-knop om de
bandenservicekit in te schakelen. Druk nog-
maals op de aan/uit-knop om de bandenser-
vicekit uit te schakelen.
Gebruik van de knop voor leeglaten
Druk op de knop voor leeglaten om de lucht-
druk in de band te verlagen wanneer de
bandenspanning te hoog wordt.
Voorzorgsmaatregelen voor gebruik van ban-
denservicekit
• Vervang de fles met afdichtingsmiddel uit
de servicekit voordat de houdbaarheidsda-
tum (vermeld op het etiket van de fles) is
verstreken, om er zeker van te zijn dat het
systeem optimaal werkt. Raadpleeg "Fles
met afdichtingsmiddel vervangen" in dit
hoofdstuk.• De fles met afdichtingsmiddel is bedoeld
voor eenmalig gebruik en moet telkens na
gebruik worden vervangen. Laat deze on-
derdelen altijd onmiddellijk vervangen door
een erkende dealer.
• Als het afdichtingsmiddel van de banden-
servicekit vloeibaar is, kan het met schoon
water en een vochtige doek van de lak of de
band- en wielonderdelen worden afge-
veegd. Als het afdichtingsmiddel droog is,
kan het makkelijk worden verwijderd en op
de juiste wijze worden afgevoerd.
• Voor de beste prestaties dient u ervoor te
zorgen dat het ventiel op het wiel schoon is
voordat u de bandenservicekit aansluit.
• U kunt de luchtpomp uit de bandenservice-
kit gebruiken om fietsbanden op te pom-
pen. De set bevat tevens twee naalden, die
zich in de opbergruimte voor toebehoren
(aan de onderkant van de luchtpomp) be-
vinden, waarmee u ballen, luchtbedden of
andere opblaasbare voorwerpen kunt op-
pompen. Gebruik uitsluitend de luchtpomp
en zorg ervoor dat de functieregelknop op
de luchtmodus is afgesteld als zulke voor-
werpen worden opgepompt om te voorko-
men dat ze worden ingespoten met afdich-Bandenservicekit (onderaanzicht)
1 — Fles met afdichtingsmiddel
2 — Slangaansluitingen
3 — Afdichting/luchtslang
IN GEVAL VAN NOOD/PECH
238
