JEEP COMPASS 2019 Návod k použití a údržbě (in Czech)

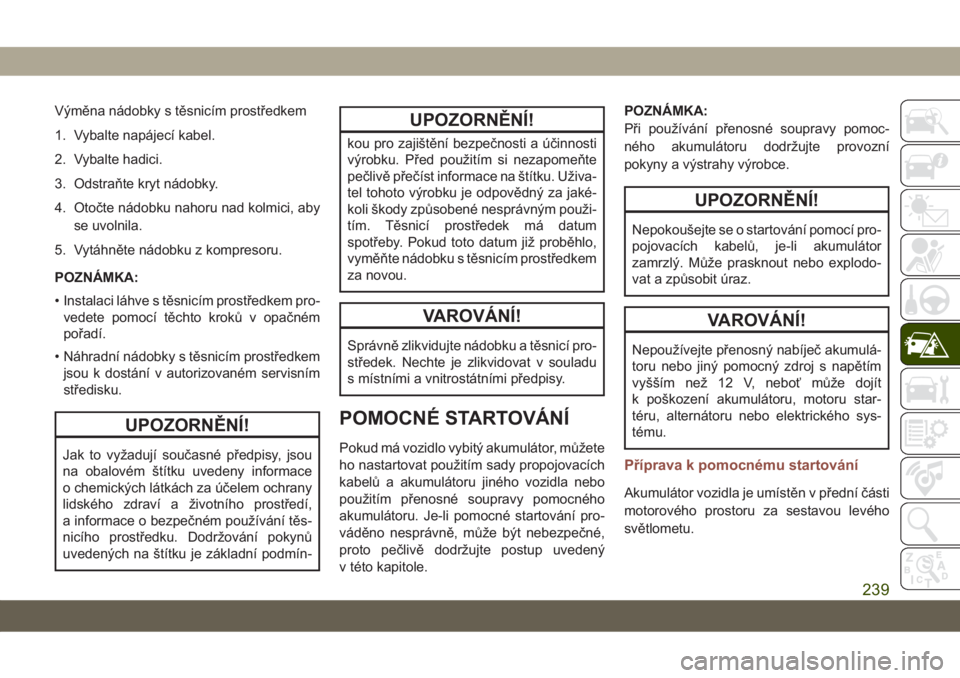

Výměna nádobky s těsnicím prostředkem
1. Vybalte napájecí kabel.
2. Vybalte hadici.
3. Odstraňte kryt nádobky.
4. Otočte nádobku nahoru nad kolmici, aby
se uvolnila.
5. Vytáhněte nádobku z kompresoru.
POZNÁMKA:
• Instalaci láhve s těsnicím prostředkem pro-
vedete pomocí těchto kroků v opačném
pořadí.
• Náhradní nádobky s těsnicím prostředkem
jsou k dostání v autorizovaném servisním
středisku.
UPOZORNĚNÍ!
Jak to vyžadují současné předpisy, jsou
na obalovém štítku uvedeny informace
o chemických látkách za účelem ochrany
lidského zdraví a životního prostředí,
a informace o bezpečném používání těs-
nicího prostředku. Dodržování pokynů
uvedených na štítku je základní podmín-
UPOZORNĚNÍ!
kou pro zajištění bezpečnosti a účinnosti
výrobku. Před použitím si nezapomeňte
pečlivě přečíst informace na štítku. Uživa-
tel tohoto výrobku je odpovědný za jaké-
koli škody způsobené nesprávným použi-
tím. Těsnicí prostředek má datum
spotřeby. Pokud toto datum již proběhlo,
vyměňte nádobku s těsnicím prostředkem
za novou.
VAROVÁNÍ!
Správně zlikvidujte nádobku a těsnicí pro-
středek. Nechte je zlikvidovat v souladu
s místními a vnitrostátními předpisy.
POMOCNÉ STARTOVÁNÍ
Pokud má vozidlo vybitý akumulátor, můžete
ho nastartovat použitím sady propojovacích
kabelů a akumulátoru jiného vozidla nebo
použitím přenosné soupravy pomocného
akumulátoru. Je-li pomocné startování pro-
váděno nesprávně, může být nebezpečné,
proto pečlivě dodržujte postup uvedený
v této kapitole.POZNÁMKA:
Při používání přenosné soupravy pomoc-
ného akumulátoru dodržujte provozní
pokyny a výstrahy výrobce.
UPOZORNĚNÍ!
Nepokoušejte se o startování pomocí pro-
pojovacích kabelů, je-li akumulátor
zamrzlý. Může prasknout nebo explodo-
vat a způsobit úraz.
VAROVÁNÍ!
Nepoužívejte přenosný nabíječ akumulá-
toru nebo jiný pomocný zdroj s napětím
vyšším než 12 V, neboť může dojít
k poškození akumulátoru, motoru star-
téru, alternátoru nebo elektrického sys-
tému.
Příprava k pomocnému startování
Akumulátor vozidla je umístěn v přední části
motorového prostoru za sestavou levého
světlometu.
239

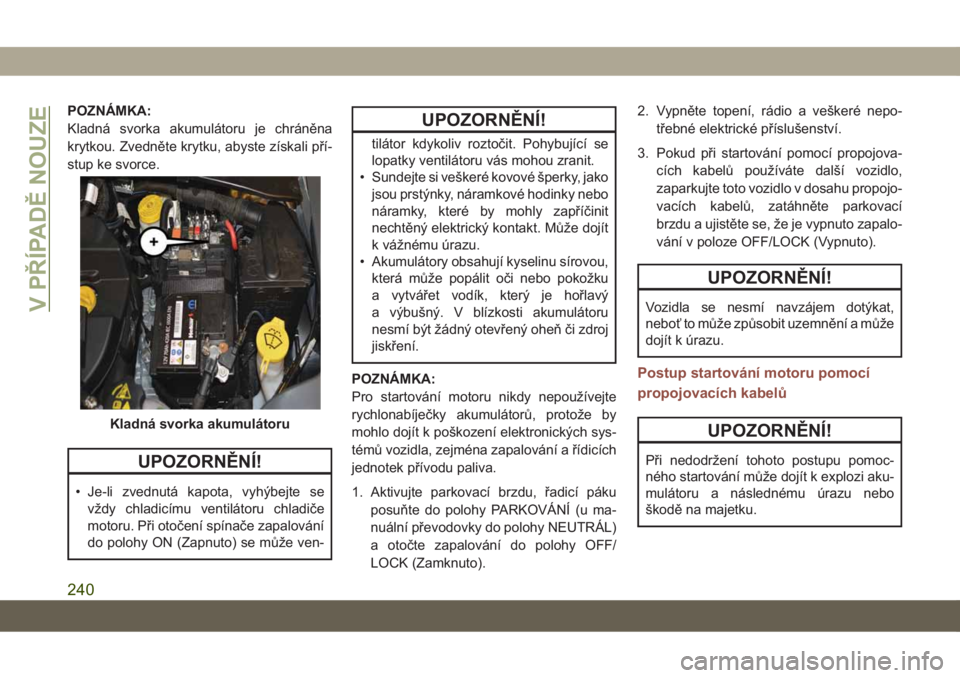

POZNÁMKA:
Kladná svorka akumulátoru je chráněna
krytkou. Zvedněte krytku, abyste získali pří-
stup ke svorce.
UPOZORNĚNÍ!
• Je-li zvednutá kapota, vyhýbejte se
vždy chladicímu ventilátoru chladiče
motoru. Při otočení spínače zapalování
do polohy ON (Zapnuto) se může ven-
UPOZORNĚNÍ!
tilátor kdykoliv roztočit. Pohybující se
lopatky ventilátoru vás mohou zranit.
• Sundejte si veškeré kovové šperky, jako
jsou prstýnky, náramkové hodinky nebo
náramky, které by mohly zapříčinit
nechtěný elektrický kontakt. Může dojít
k vážnému úrazu.
• Akumulátory obsahují kyselinu sírovou,
která může popálit oči nebo pokožku
a vytvářet vodík, který je hořlavý
a výbušný. V blízkosti akumulátoru
nesmí být žádný otevřený oheň či zdroj
jiskření.
POZNÁMKA:
Pro startování motoru nikdy nepoužívejte
rychlonabíječky akumulátorů, protože by
mohlo dojít k poškození elektronických sys-
témů vozidla, zejména zapalování a řídicích
jednotek přívodu paliva.
1. Aktivujte parkovací brzdu, řadicí páku
posuňte do polohy PARKOVÁNÍ (u ma-
nuální převodovky do polohy NEUTRÁL)
a otočte zapalování do polohy OFF/
LOCK (Zamknuto).2. Vypněte topení, rádio a veškeré nepo-
třebné elektrické příslušenství.
3. Pokud při startování pomocí propojova-
cích kabelů používáte další vozidlo,
zaparkujte toto vozidlo v dosahu propojo-
vacích kabelů, zatáhněte parkovací
brzdu a ujistěte se, že je vypnuto zapalo-
vání v poloze OFF/LOCK (Vypnuto).
UPOZORNĚNÍ!
Vozidla se nesmí navzájem dotýkat,
neboť to může způsobit uzemnění a může
dojít k úrazu.
Postup startování motoru pomocí
propojovacích kabelů
UPOZORNĚNÍ!
Při nedodržení tohoto postupu pomoc-
ného startování může dojít k explozi aku-
mulátoru a následnému úrazu nebo
škodě na majetku.
Kladná svorka akumulátoru
V PŘÍPADĚ NOUZE
240

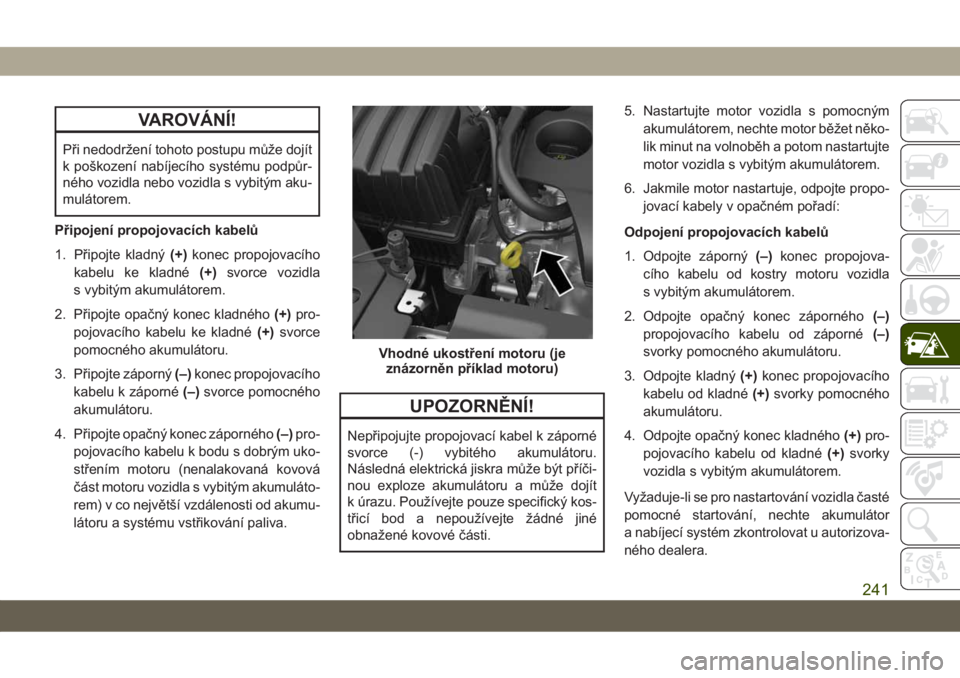

VAROVÁNÍ!
Při nedodržení tohoto postupu může dojít
k poškození nabíjecího systému podpůr-
ného vozidla nebo vozidla s vybitým aku-
mulátorem.
Připojení propojovacích kabelů
1. Připojte kladný(+)konec propojovacího
kabelu ke kladné(+)svorce vozidla
s vybitým akumulátorem.
2. Připojte opačný konec kladného(+)pro-
pojovacího kabelu ke kladné(+)svorce
pomocného akumulátoru.
3. Připojte záporný(–)konec propojovacího
kabelu k záporné(–)svorce pomocného
akumulátoru.
4. Připojte opačný konec záporného(–)pro-
pojovacího kabelu k bodu s dobrým uko-
střením motoru (nenalakovaná kovová
část motoru vozidla s vybitým akumuláto-
rem) v co největší vzdálenosti od akumu-
látoru a systému vstřikování paliva.
UPOZORNĚNÍ!
Nepřipojujte propojovací kabel k záporné
svorce (-) vybitého akumulátoru.
Následná elektrická jiskra může být příči-
nou exploze akumulátoru a může dojít
k úrazu. Používejte pouze specifický kos-
třicí bod a nepoužívejte žádné jiné
obnažené kovové části.5. Nastartujte motor vozidla s pomocným
akumulátorem, nechte motor běžet něko-
lik minut na volnoběh a potom nastartujte
motor vozidla s vybitým akumulátorem.
6. Jakmile motor nastartuje, odpojte propo-
jovací kabely v opačném pořadí:
Odpojení propojovacích kabelů
1. Odpojte záporný(–)konec propojova-
cího kabelu od kostry motoru vozidla
s vybitým akumulátorem.
2. Odpojte opačný konec záporného(–)
propojovacího kabelu od záporné(–)
svorky pomocného akumulátoru.
3. Odpojte kladný(+)konec propojovacího
kabelu od kladné(+)svorky pomocného
akumulátoru.
4. Odpojte opačný konec kladného(+)pro-
pojovacího kabelu od kladné(+)svorky
vozidla s vybitým akumulátorem.
Vyžaduje-li se pro nastartování vozidla časté
pomocné startování, nechte akumulátor
a nabíjecí systém zkontrolovat u autorizova-
ného dealera.
Vhodné ukostření motoru (je
znázorněn příklad motoru)
241

VAROVÁNÍ!
Příslušenství (tj. mobilní zařízení atd.),
které lze zapojit do zásuvek vozidla, ode-
bírá proud z akumulátoru vozidla, i když
se nepoužívá. Pokud je zapojené po
dostatečně dlouhou dobu s vypnutým
motorem, akumulátor vozidla se nakonec
vybije natolik, že se sníží jeho životnost
a/nebo nebude možné nastartovat motor.

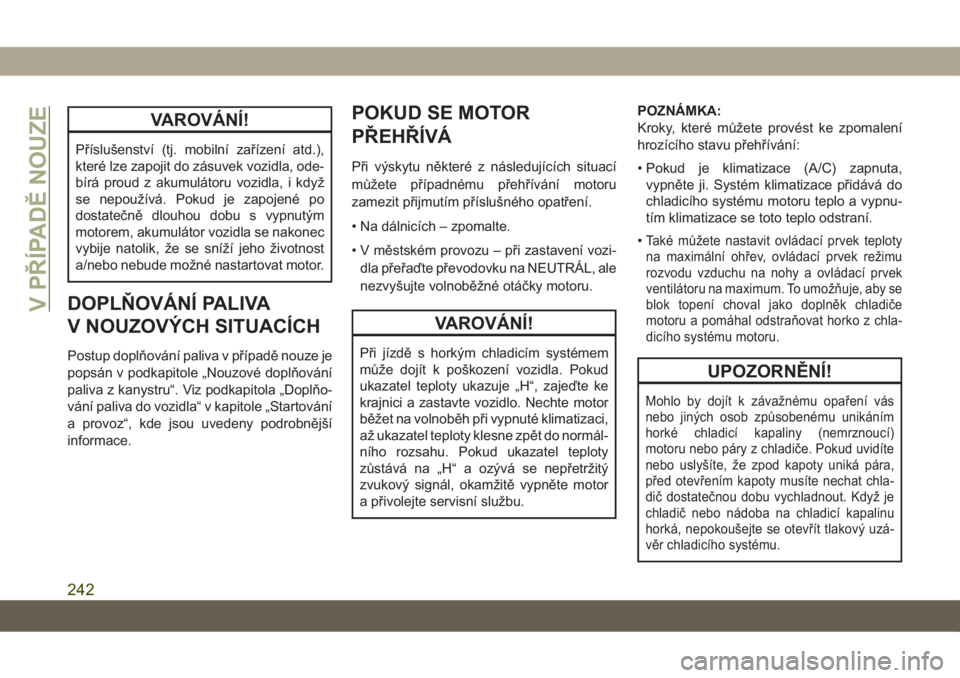

DOPLŇOVÁNÍ PALIVA
V NOUZOVÝCH SITUACÍCH
Postup doplňování paliva v případě nouze je
popsán v podkapitole „Nouzové doplňování
paliva z kanystru“. Viz podkapitola „Doplňo-
vání paliva do vozidla“ v kapitole „Startování
a provoz“, kde jsou uvedeny podrobnější
informace.
POKUD SE MOTOR
PŘEHŘÍVÁ
Při výskytu některé z následujících situací
můžete případnému přehřívání motoru
zamezit přijmutím příslušného opatření.
• Na dálnicích – zpomalte.
• V městském provozu – při zastavení vozi-
dla přeřaďte převodovku na NEUTRÁL, ale
nezvyšujte volnoběžné otáčky motoru.
VAROVÁNÍ!
Při jízdě s horkým chladicím systémem
může dojít k poškození vozidla. Pokud
ukazatel teploty ukazuje „H“, zajeďte ke
krajnici a zastavte vozidlo. Nechte motor
běžet na volnoběh při vypnuté klimatizaci,
až ukazatel teploty klesne zpět do normál-
ního rozsahu. Pokud ukazatel teploty
zůstává na „H“ a ozývá se nepřetržitý
zvukový signál, okamžitě vypněte motor
a přivolejte servisní službu.POZNÁMKA:
Kroky, které můžete provést ke zpomalení
hrozícího stavu přehřívání:
• Pokud je klimatizace (A/C) zapnuta,
vypněte ji. Systém klimatizace přidává do
chladicího systému motoru teplo a vypnu-
tím klimatizace se toto teplo odstraní.
•
Také můžete nastavit ovládací prvek teploty
na maximální ohřev, ovládací prvek režimu
rozvodu vzduchu na nohy a ovládací prvek
ventilátoru na maximum. To umožňuje, aby se
blok topení choval jako doplněk chladiče
motoru a pomáhal odstraňovat horko z chla-
dicího systému motoru.
UPOZORNĚNÍ!
Mohlo by dojít k závažnému opaření vás
nebo jiných osob způsobenému unikáním
horké chladicí kapaliny (nemrznoucí)
motoru nebo páry z chladiče. Pokud uvidíte
nebo uslyšíte, že zpod kapoty uniká pára,
před otevřením kapoty musíte nechat chla-
dič dostatečnou dobu vychladnout. Když je
chladič nebo nádoba na chladicí kapalinu
horká, nepokoušejte se otevřít tlakový uzá-
věr chladicího systému.
V PŘÍPADĚ NOUZE
242

NUCENÉ POSUNUTÍ VOLICÍ
PÁKY
Pokud dojde k poruše a volicí páku nelze
přemístit z polohy PARKOVÁNÍ, můžete
pomocí následujícího postupu provizorně
pohybovat volicí pákou:
1. Vypněte motor.
2. Zatáhněte parkovací brzdu.
3. Uchopte materiál manžety v zadní části
voliče převodového stupně a opatrným
vytažením oddělte rámeček a manžetu
voliče převodového stupně od středové
konzoly.
4. Sešlápněte brzdový pedál a udržujte ho
pevně sešlápnutý.
5. Zasuňte malý šroubovák nebo podobný
nástroj do přístupového otvoru (v pravém
zadním rohu sestavy voliče převodového
stupně) a stiskněte a podržte uvolňovací
páčku pro potlačení funkce řadicí páky.6. Přesuňte volicí páku do polohy
NEUTRÁL.
7. Vozidlo se zařazeným NEUTRÁLEM je
možné nastartovat.
8. Nasaďte zpět manžetu voliče převodo-
vého stupně.
VYPROŠTĚNÍ UVÍZNUTÉHO
VOZIDLA
Pokud vozidlo uvízne v bahně, písku nebo
sněhu, často z něj dokáže vyjet po rozký-
vání. Otáčejte volantem doprava a doleva,
aby se uvolnilo místo kolem předních kol.
U vozidel s automatickou převodovkou stisk-
něte a podržte tlačítko blokování na voliči
převodového stupně. Poté řaďte tam a zpět
mezi polohami JÍZDA a ZPÁTEČKA (s auto-
matickou převodovkou) nebo DRUHÝM
RYCHLOSTNÍM STUPNĚM a polohou ZPÁ-
TEČKA (s manuální převodovkou) a zároveň
lehce sešlapujte plynový pedál.
POZNÁMKA:
U vozidel s automatickou převodovkou:
řazení mezi polohami JÍZDA a ZPÁTEČKA je
možné pouze při rychlosti 5 mph (8 km/h)
nebo nižší. Pokaždé, když řadicí páka
zůstane v poloze NEUTRÁL po dobu delší
než dvě sekundy, musíte sešlápnout brz-
dový pedál, aby bylo možné zařadit polohu
JÍZDA nebo ZPÁTEČKA.
Přístupový otvor nuceného
posunutí volicí páky
243

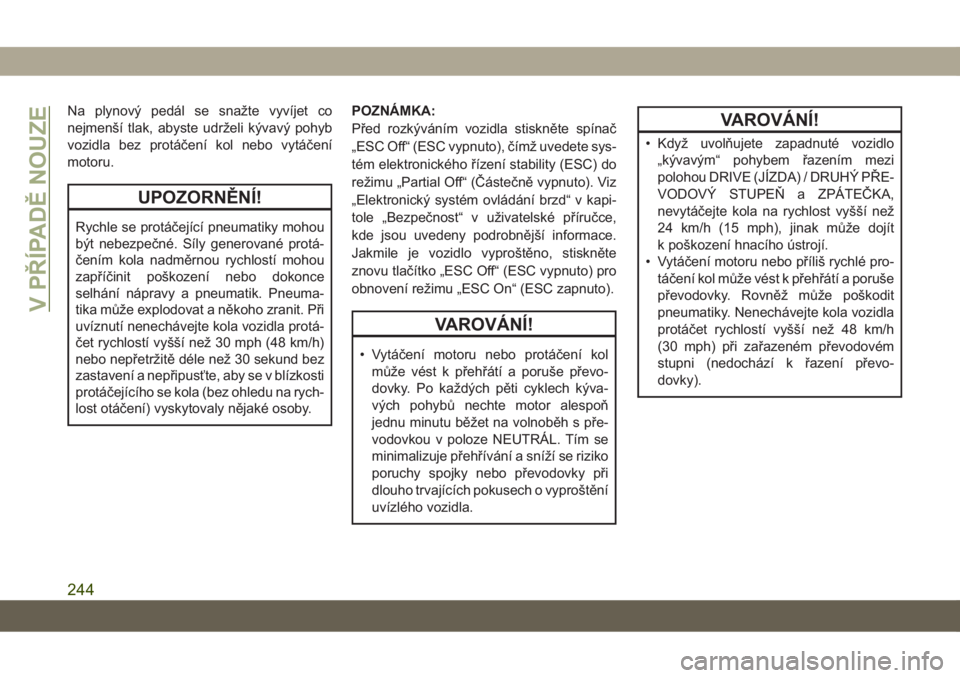

Na plynový pedál se snažte vyvíjet co
nejmenší tlak, abyste udrželi kývavý pohyb
vozidla bez protáčení kol nebo vytáčení
motoru.
UPOZORNĚNÍ!
Rychle se protáčející pneumatiky mohou
být nebezpečné. Síly generované protá-
čením kola nadměrnou rychlostí mohou
zapříčinit poškození nebo dokonce
selhání nápravy a pneumatik. Pneuma-
tika může explodovat a někoho zranit. Při
uvíznutí nenechávejte kola vozidla protá-
čet rychlostí vyšší než 30 mph (48 km/h)
nebo nepřetržitě déle než 30 sekund bez
zastavení a nepřipusťte, aby se v blízkosti
protáčejícího se kola (bez ohledu na rych-
lost otáčení) vyskytovaly nějaké osoby.POZNÁMKA:
Před rozkýváním vozidla stiskněte spínač
„ESC Off“ (ESC vypnuto), čímž uvedete sys-
tém elektronického řízení stability (ESC) do
režimu „Partial Off“ (Částečně vypnuto). Viz
„Elektronický systém ovládání brzd“ v kapi-
tole „Bezpečnost“ v uživatelské příručce,
kde jsou uvedeny podrobnější informace.
Jakmile je vozidlo vyproštěno, stiskněte
znovu tlačítko „ESC Off“ (ESC vypnuto) pro
obnovení režimu „ESC On“ (ESC zapnuto).
VAROVÁNÍ!
• Vytáčení motoru nebo protáčení kol
může vést k přehřátí a poruše převo-
dovky. Po každých pěti cyklech kýva-
vých pohybů nechte motor alespoň
jednu minutu běžet na volnoběh s pře-
vodovkou v poloze NEUTRÁL. Tím se
minimalizuje přehřívání a sníží se riziko
poruchy spojky nebo převodovky při
dlouho trvajících pokusech o vyproštění
uvízlého vozidla.
VAROVÁNÍ!
• Když uvolňujete zapadnuté vozidlo
„kývavým“ pohybem řazením mezi
polohou DRIVE (JÍZDA) / DRUHÝ PŘE-
VODOVÝ STUPEŇ a ZPÁTEČKA,
nevytáčejte kola na rychlost vyšší než
24 km/h (15 mph), jinak může dojít
k poškození hnacího ústrojí.
• Vytáčení motoru nebo příliš rychlé pro-
táčení kol může vést k přehřátí a poruše
převodovky. Rovněž může poškodit
pneumatiky. Nenechávejte kola vozidla
protáčet rychlostí vyšší než 48 km/h
(30 mph) při zařazeném převodovém
stupni (nedochází k řazení převo-
dovky).
V PŘÍPADĚ NOUZE
244

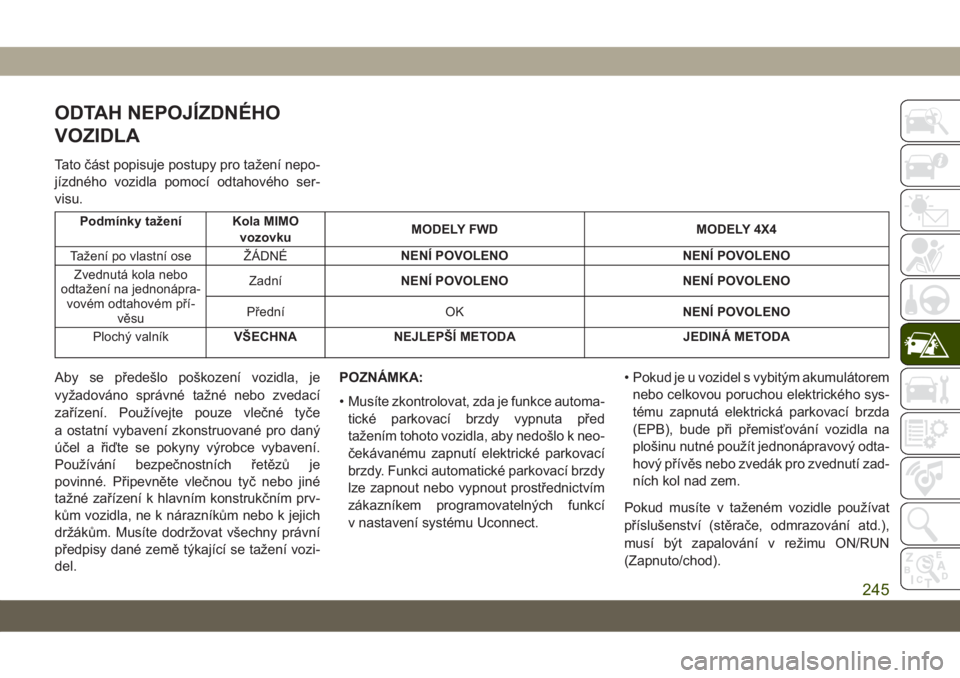

ODTAH NEPOJÍZDNÉHO
VOZIDLA
Tato část popisuje postupy pro tažení nepo-
jízdného vozidla pomocí odtahového ser-
visu.
Podmínky tažení Kola MIMO
vozovkuMODELY FWD MODELY 4X4
Tažení po vlastní ose ŽÁDNÉNENÍ POVOLENO NENÍ POVOLENO
Zvednutá kola nebo
odtažení na jednonápra-
vovém odtahovém pří-
věsuZadníNENÍ POVOLENO NENÍ POVOLENO
Přední OKNENÍ POVOLENO
Plochý valníkVŠECHNA NEJLEPŠÍ METODA JEDINÁ METODA
Aby se předešlo poškození vozidla, je
vyžadováno správné tažné nebo zvedací
zařízení. Používejte pouze vlečné tyče
a ostatní vybavení zkonstruované pro daný
účel a řiďte se pokyny výrobce vybavení.
Používání bezpečnostních řetězů je
povinné. Připevněte vlečnou tyč nebo jiné
tažné zařízení k hlavním konstrukčním prv-
kům vozidla, ne k nárazníkům nebo k jejich
držákům. Musíte dodržovat všechny právní
předpisy dané země týkající se tažení vozi-
del.POZNÁMKA:
• Musíte zkontrolovat, zda je funkce automa-
tické parkovací brzdy vypnuta před
tažením tohoto vozidla, aby nedošlo k neo-
čekávanému zapnutí elektrické parkovací
brzdy. Funkci automatické parkovací brzdy
lze zapnout nebo vypnout prostřednictvím
zákazníkem programovatelných funkcí
v nastavení systému Uconnect.• Pokud je u vozidel s vybitým akumulátorem
nebo celkovou poruchou elektrického sys-
tému zapnutá elektrická parkovací brzda
(EPB), bude při přemisťování vozidla na
plošinu nutné použít jednonápravový odta-
hový přívěs nebo zvedák pro zvednutí zad-
ních kol nad zem.
Pokud musíte v taženém vozidle používat
příslušenství (stěrače, odmrazování atd.),
musí být zapalování v režimu ON/RUN
(Zapnuto/chod).
245

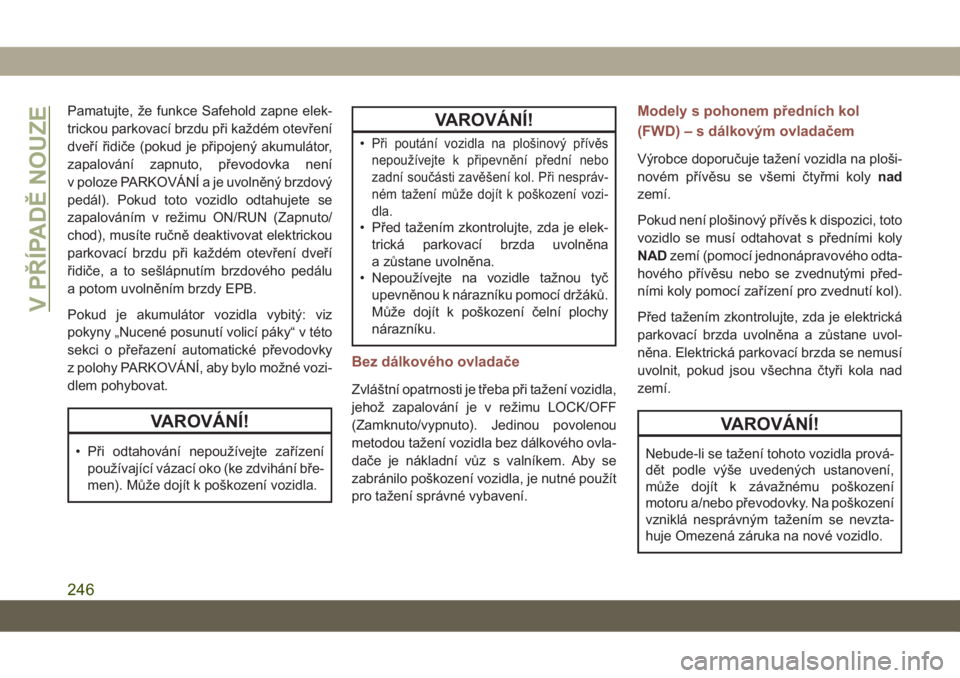

Pamatujte, že funkce Safehold zapne elek-
trickou parkovací brzdu při každém otevření
dveří řidiče (pokud je připojený akumulátor,
zapalování zapnuto, převodovka není
v poloze PARKOVÁNÍ a je uvolněný brzdový
pedál). Pokud toto vozidlo odtahujete se
zapalováním v režimu ON/RUN (Zapnuto/
chod), musíte ručně deaktivovat elektrickou
parkovací brzdu při každém otevření dveří
řidiče, a to sešlápnutím brzdového pedálu
a potom uvolněním brzdy EPB.
Pokud je akumulátor vozidla vybitý: viz
pokyny „Nucené posunutí volicí páky“ v této
sekci o přeřazení automatické převodovky
z polohy PARKOVÁNÍ, aby bylo možné vozi-
dlem pohybovat.
VAROVÁNÍ!
• Při odtahování nepoužívejte zařízení
používající vázací oko (ke zdvihání bře-
men). Může dojít k poškození vozidla.
VAROVÁNÍ!
•Při poutání vozidla na plošinový přívěs
nepoužívejte k připevnění přední nebo
zadní součásti zavěšení kol. Při nespráv-
ném tažení může dojít k poškození vozi-
dla.
• Před tažením zkontrolujte, zda je elek-
trická parkovací brzda uvolněna
a zůstane uvolněna.
• Nepoužívejte na vozidle tažnou tyč
upevněnou k nárazníku pomocí držáků.
Může dojít k poškození čelní plochy
nárazníku.
Bez dálkového ovladače
Zvláštní opatrnosti je třeba při tažení vozidla,
jehož zapalování je v režimu LOCK/OFF
(Zamknuto/vypnuto). Jedinou povolenou
metodou tažení vozidla bez dálkového ovla-
dače je nákladní vůz s valníkem. Aby se
zabránilo poškození vozidla, je nutné použít
pro tažení správné vybavení.
Modely s pohonem předních kol
(FWD) – s dálkovým ovladačem
Výrobce doporučuje tažení vozidla na ploši-
novém přívěsu se všemi čtyřmi kolynad
zemí.
Pokud není plošinový přívěs k dispozici, toto
vozidlo se musí odtahovat s předními koly
NADzemí (pomocí jednonápravového odta-
hového přívěsu nebo se zvednutými před-
ními koly pomocí zařízení pro zvednutí kol).
Před tažením zkontrolujte, zda je elektrická
parkovací brzda uvolněna a zůstane uvol-
něna. Elektrická parkovací brzda se nemusí
uvolnit, pokud jsou všechna čtyři kola nad
zemí.
VAROVÁNÍ!
Nebude-li se tažení tohoto vozidla prová-
dět podle výše uvedených ustanovení,
může dojít k závažnému poškození
motoru a/nebo převodovky. Na poškození
vzniklá nesprávným tažením se nevzta-
huje Omezená záruka na nové vozidlo.
V PŘÍPADĚ NOUZE
246

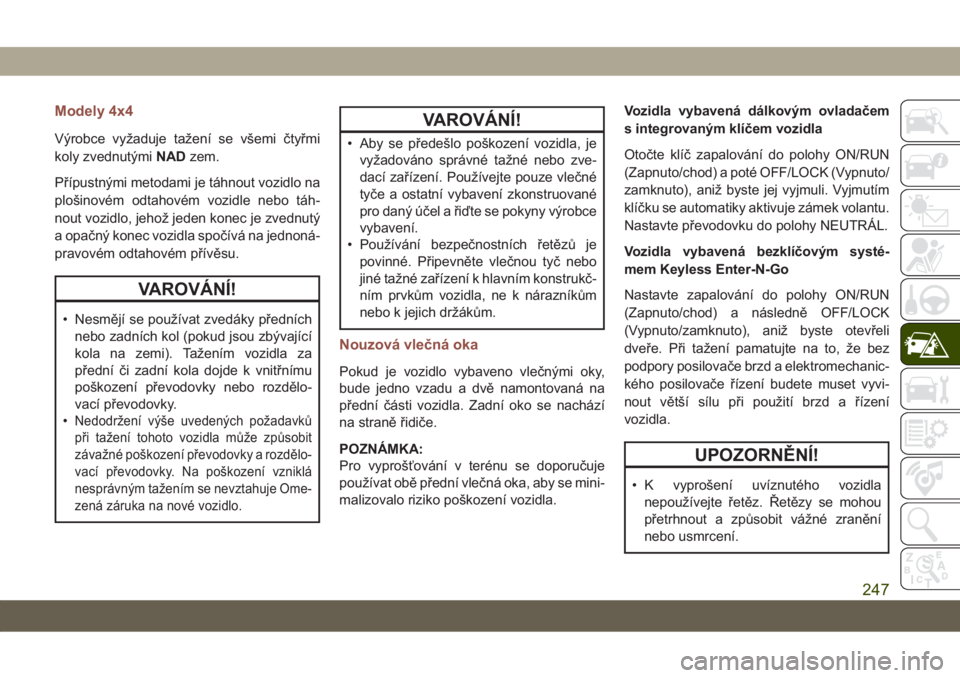

Modely 4x4
Výrobce vyžaduje tažení se všemi čtyřmi
koly zvednutýmiNADzem.
Přípustnými metodami je táhnout vozidlo na
plošinovém odtahovém vozidle nebo táh-
nout vozidlo, jehož jeden konec je zvednutý
a opačný konec vozidla spočívá na jednoná-
pravovém odtahovém přívěsu.
VAROVÁNÍ!
• Nesmějí se používat zvedáky předních
nebo zadních kol (pokud jsou zbývající
kola na zemi). Tažením vozidla za
přední či zadní kola dojde k vnitřnímu
poškození převodovky nebo rozdělo-
vací převodovky.
•
Nedodržení výše uvedených požadavků
při tažení tohoto vozidla může způsobit
závažné poškození převodovky a rozdělo-
vací převodovky. Na poškození vzniklá
nesprávným tažením se nevztahuje Ome-
zená záruka na nové vozidlo.
VAROVÁNÍ!
• Aby se předešlo poškození vozidla, je
vyžadováno správné tažné nebo zve-
dací zařízení. Používejte pouze vlečné
tyče a ostatní vybavení zkonstruované
pro daný účel a řiďte se pokyny výrobce
vybavení.
• Používání bezpečnostních řetězů je
povinné. Připevněte vlečnou tyč nebo
jiné tažné zařízení k hlavním konstrukč-
ním prvkům vozidla, ne k nárazníkům
nebo k jejich držákům.
Nouzová vlečná oka
Pokud je vozidlo vybaveno vlečnými oky,
bude jedno vzadu a dvě namontovaná na
přední části vozidla. Zadní oko se nachází
na straně řidiče.
POZNÁMKA:
Pro vyprošťování v terénu se doporučuje
používat obě přední vlečná oka, aby se mini-
malizovalo riziko poškození vozidla.Vozidla vybavená dálkovým ovladačem
s integrovaným klíčem vozidla
Otočte klíč zapalování do polohy ON/RUN
(Zapnuto/chod) a poté OFF/LOCK (Vypnuto/
zamknuto), aniž byste jej vyjmuli. Vyjmutím
klíčku se automatiky aktivuje zámek volantu.
Nastavte převodovku do polohy NEUTRÁL.
Vozidla vybavená bezklíčovým systé-
mem Keyless Enter-N-Go
Nastavte zapalování do polohy ON/RUN
(Zapnuto/chod) a následně OFF/LOCK
(Vypnuto/zamknuto), aniž byste otevřeli
dveře. Při tažení pamatujte na to, že bez
podpory posilovače brzd a elektromechanic-
kého posilovače řízení budete muset vyvi-
nout větší sílu při použití brzd a řízení
vozidla.
UPOZORNĚNÍ!
• K vyprošení uvíznutého vozidla
nepoužívejte řetěz. Řetězy se mohou
přetrhnout a způsobit vážné zranění
nebo usmrcení.
247

UPOZORNĚNÍ!
• Při tažení pomocí tažných ok odstupte
od vozidla. Tažné popruhy se mohou
uvolnit a způsobit vážné zranění.
VAROVÁNÍ!
Tažné háky jsou určené pouze pro nou-
zové případy vyprošťování vozidla uvíz-
nutého mimo vozovku. Nepoužívejte
tažné háky k tažení přívěsu nebo
k odtahu po silnici. Může dojít k poškození
vozidla.
Použití tažného oka
Vozidlo je vybaveno tažným okem, které lze
použít k odtažení nepojízdného vozidla.Při použití tažného oka dodržujte důsledně
„Upozornění k použití tažného oka“ a pokyny
pro „Odtah nepojízdného vozidla“ v této
kapitole.Upozornění k použití tažného oka
VAROVÁNÍ!
• Tažné oko smí být používáno pouze pro
silniční nouzové situace. Používejte jej
s odpovídajícím zařízením v souladu
s pravidly silničního provozu (pevná
tyč) pro manévrování s vozidlem
v rámci přípravy na přepravu prostřed-
nictvím odtahového vozidla.
• Tažné oko nesmí být používáno pro
odtažení vozidla ze silnice nebo tam,
kde se vyskytují překážky.
• Nepoužívejte tažná oka k tažení pří-
věsu nebo k odtahu po silnici.
• Nepoužívejte tažné oko k vyproštění
uvíznutého vozidla. Viz kapitola
„Vyproštění uvíznutého vozidla“, kde
jsou uvedeny podrobnější informace.
• Viz kapitola „Tažení nepojízdného vozi-
dla“, kde jsou uvedeny podrobnější
pokyny. Při nedodržení těchto pokynů
může dojít k poškození vozidla.
Tažné oko
V PŘÍPADĚ NOUZE
248
