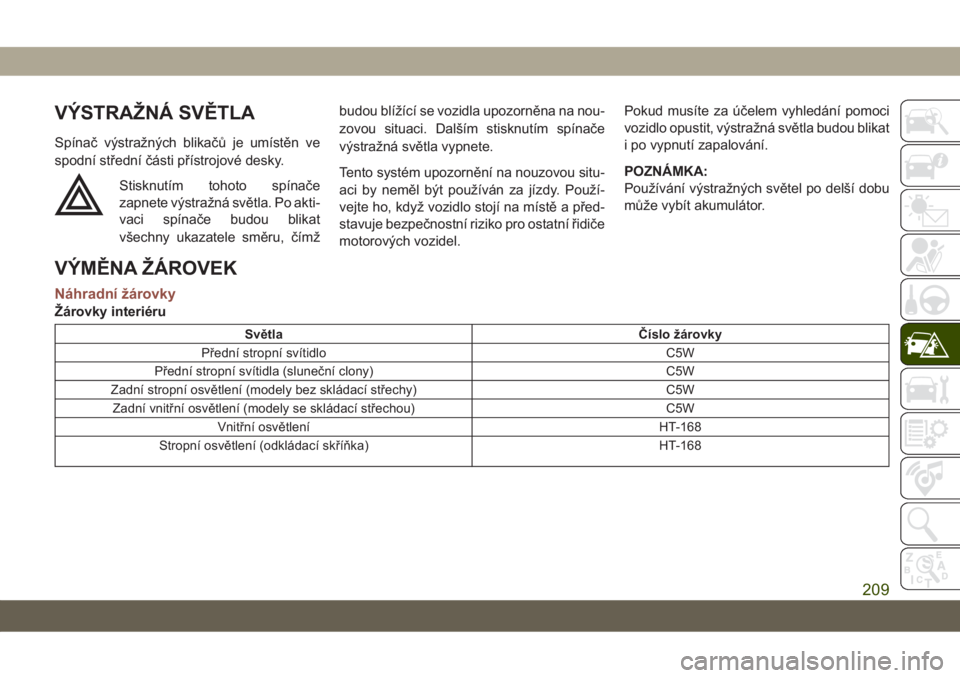

VÝSTRAŽNÁ SVĚTLA
Spínač výstražných blikačů je umístěn ve
spodní střední části přístrojové desky.
Stisknutím tohoto spínače
zapnete výstražná světla. Po akti-
vaci spínače budou blikat
všechny ukazatele směru, čímžbudou blížící se vozidla upozorněna na nou-
zovou situaci. Dalším stisknutím spínače
výstražná světla vypnete.
Tento systém upozornění na nouzovou situ-
aci by neměl být používán za jízdy. Použí-
vejte ho, když vozidlo stojí na místě a před-
stavuje bezpečnostní riziko pro ostatní řidiče
motorových vozidel.Pokud musíte za účelem vyhledání pomoci
vozidlo opustit, výstražná světla budou blikat
i po vypnutí zapalování.
POZNÁMKA:
Používání výstražných světel po delší dobu
může vybít akumulátor.
VÝMĚNA ŽÁROVEK
Náhradní žárovky
Žárovky interiéru
Světla Číslo žárovky
Přední stropní svítidlo C5W
Přední stropní svítidla (sluneční clony) C5W
Zadní stropní osvětlení (modely bez skládací střechy) C5W
Zadní vnitřní osvětlení (modely se skládací střechou) C5W
Vnitřní osvětlení HT-168
Stropní osvětlení (odkládací skříňka) HT-168
209

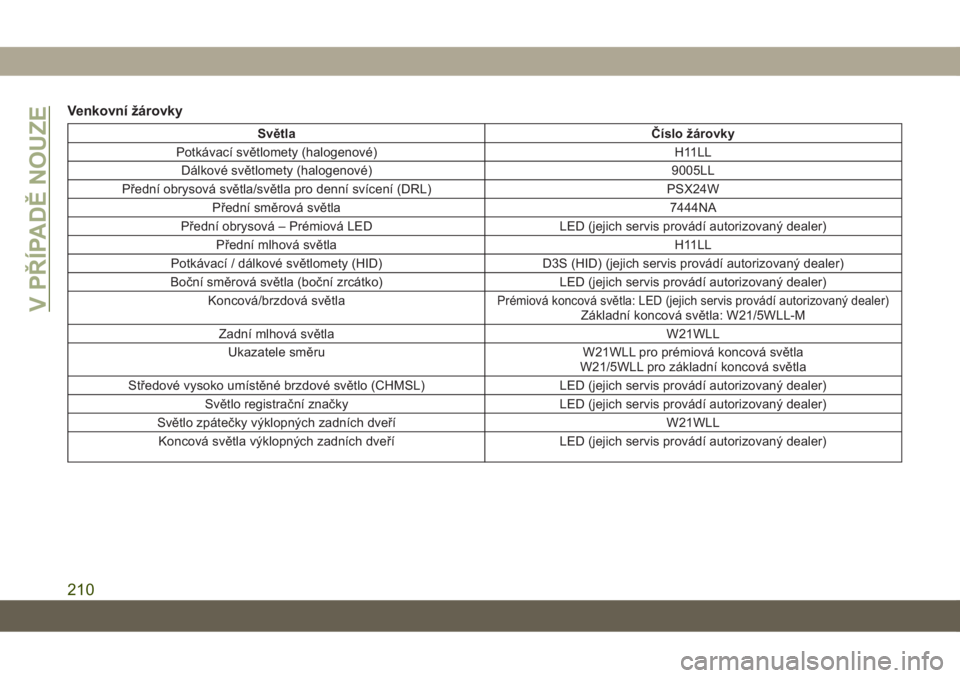

Venkovní žárovky
Světla Číslo žárovky
Potkávací světlomety (halogenové) H11LL
Dálkové světlomety (halogenové) 9005LL
Přední obrysová světla/světla pro denní svícení (DRL) PSX24W
Přední směrová světla 7444NA
Přední obrysová – Prémiová LED LED (jejich servis provádí autorizovaný dealer)
Přední mlhová světla H11LL
Potkávací / dálkové světlomety (HID) D3S (HID) (jejich servis provádí autorizovaný dealer)
Boční směrová světla (boční zrcátko) LED (jejich servis provádí autorizovaný dealer)
Koncová/brzdová světla
Prémiová koncová světla: LED (jejich servis provádí autorizovaný dealer)Základní koncová světla: W21/5WLL-M
Zadní mlhová světla W21WLL
Ukazatele směru W21WLL pro prémiová koncová světla
W21/5WLL pro základní koncová světla
Středové vysoko umístěné brzdové světlo (CHMSL) LED (jejich servis provádí autorizovaný dealer)
Světlo registrační značky LED (jejich servis provádí autorizovaný dealer)
Světlo zpátečky výklopných zadních dveří W21WLL
Koncová světla výklopných zadních dveří LED (jejich servis provádí autorizovaný dealer)V PŘÍPADĚ NOUZE
210

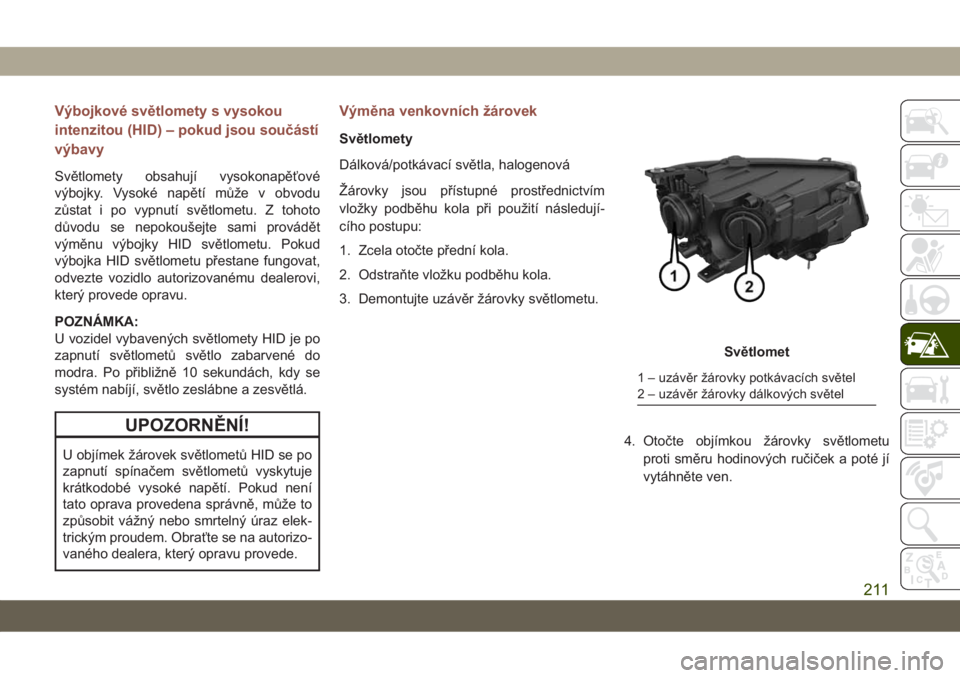

Výbojkové světlomety s vysokou
intenzitou (HID) – pokud jsou součástí
výbavy
Světlomety obsahují vysokonapěťové
výbojky. Vysoké napětí může v obvodu
zůstat i po vypnutí světlometu. Z tohoto
důvodu se nepokoušejte sami provádět
výměnu výbojky HID světlometu. Pokud
výbojka HID světlometu přestane fungovat,
odvezte vozidlo autorizovanému dealerovi,
který provede opravu.
POZNÁMKA:
U vozidel vybavených světlomety HID je po
zapnutí světlometů světlo zabarvené do
modra. Po přibližně 10 sekundách, kdy se
systém nabíjí, světlo zeslábne a zesvětlá.
UPOZORNĚNÍ!
U objímek žárovek světlometů HID se po
zapnutí spínačem světlometů vyskytuje
krátkodobé vysoké napětí. Pokud není
tato oprava provedena správně, může to
způsobit vážný nebo smrtelný úraz elek-
trickým proudem. Obraťte se na autorizo-
vaného dealera, který opravu provede.
Výměna venkovních žárovek
Světlomety
Dálková/potkávací světla, halogenová
Žárovky jsou přístupné prostřednictvím
vložky podběhu kola při použití následují-
cího postupu:
1. Zcela otočte přední kola.
2. Odstraňte vložku podběhu kola.
3. Demontujte uzávěr žárovky světlometu.
4. Otočte objímkou žárovky světlometu
proti směru hodinových ručiček a poté jí
vytáhněte ven.
Světlomet
1 – uzávěr žárovky potkávacích světel
2 – uzávěr žárovky dálkových světel
211

5. Zatlačte na pojistný jazýček na konektoru
žárovky světlometu a vyjměte žárovku
a objímku.
6. Nasaďte novou žárovku světlometu
a dbejte na to, aby byla správně
zajištěna.
7. Namontujte žárovku světlometu
a objímku; otočením ve směru hodino-
vých ručiček ji správně zajistěte.
8. Namontujte zpět vložku podběhu kola.POZNÁMKA:
Doporučujeme vám obrátit se na autorizova-
ného dealera.
UPOZORNĚNÍ!
Postup výměny světel provádějte pouze
při vypnutém motoru. Také dbejte na to,
aby byl motor studený, čímž zabráníte
nebezpečí popálení.
Ukazatel směru/obrysová světla/světla
denního svícení
Při výměně žárovek postupujte následovně:
1. Zcela otočte přední kola.
2. Odstraňte vložku podběhu kola.
3. Odstraňte elektrické konektory.
4. U žárovky světla DRL uchopte žárovku
za horní a dolní pojistný jazýček, stisk-
něte je a vyjměte žárovku.
5. Při výměně žárovky světla DRL jemně
zatlačte žárovku směrem k pouzdru.
Musíte slyšet „ZACVAKNUTÍ“ horního
i dolního pojistného jazýčku, což signali-
zuje správné dosednutí žárovky.6. U žárovky ukazatele směru jí otočte proti
směru hodinových ručiček a vyjměte
žárovku a objímku žárovky. Axiálně
vytáhněte žárovku a vyjměte ji z objímky.
7. Nainstalujte žárovku a objímku a otoče-
ním ve směru hodinových ručiček je
správně zajistěte.
8. Připojte zpět elektrické konektory.
9. Namontujte zpět vložku podběhu kola.
POZNÁMKA:
Doporučujeme vám obrátit se na autorizova-
ného dealera.
Přední mlhová světla
Při výměně žárovek postupujte následovně:
1. Zcela otočte přední kola.
2. Odstraňte vložku podběhu kola.
3. Zatlačením na jazýček elektrického
konektoru odstraňte elektrický konektor.
4. Otočte žárovkou proti směru hodinových
ručiček a poté vyměňte žárovku.

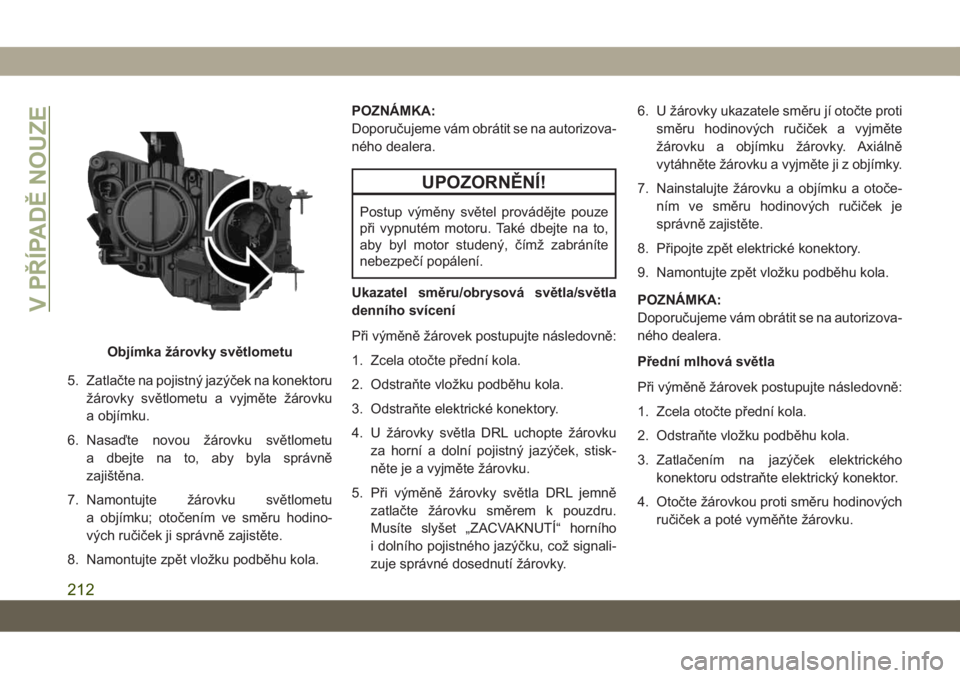

Objímka žárovky světlometu
V PŘÍPADĚ NOUZE
212

5. Vložte novou žárovku do objímky a řádně
žárovku zajistěte ve své poloze.6. Připojte zpět elektrický konektor.
7. Namontujte zpět vložku podběhu kola.
POZNÁMKA:
Doporučujeme vám obrátit se na autorizova-
ného dealera.
Koncová světla na zadní straně karoserie
Obsahují následující:
• Obrysová světla
• Brzdová světla
• Směrové světlo
Při výměně žárovek postupujte následovně:
1. Otevřete výklopné zadní dveře.
2. Pomocí vhodného nástroje demontujte
upevňovací prvky.
3. Odpojte elektrický konektor zatlačením
na uvolňovací prvek.

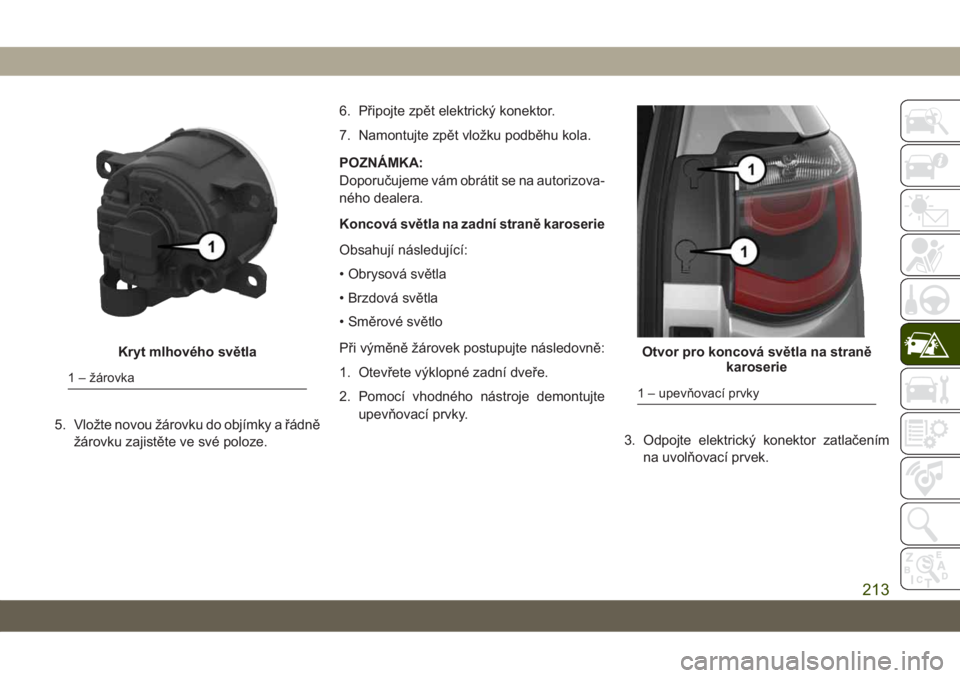

Kryt mlhového světla
1 – žárovka
Otvor pro koncová světla na straně
karoserie
1 – upevňovací prvky
213

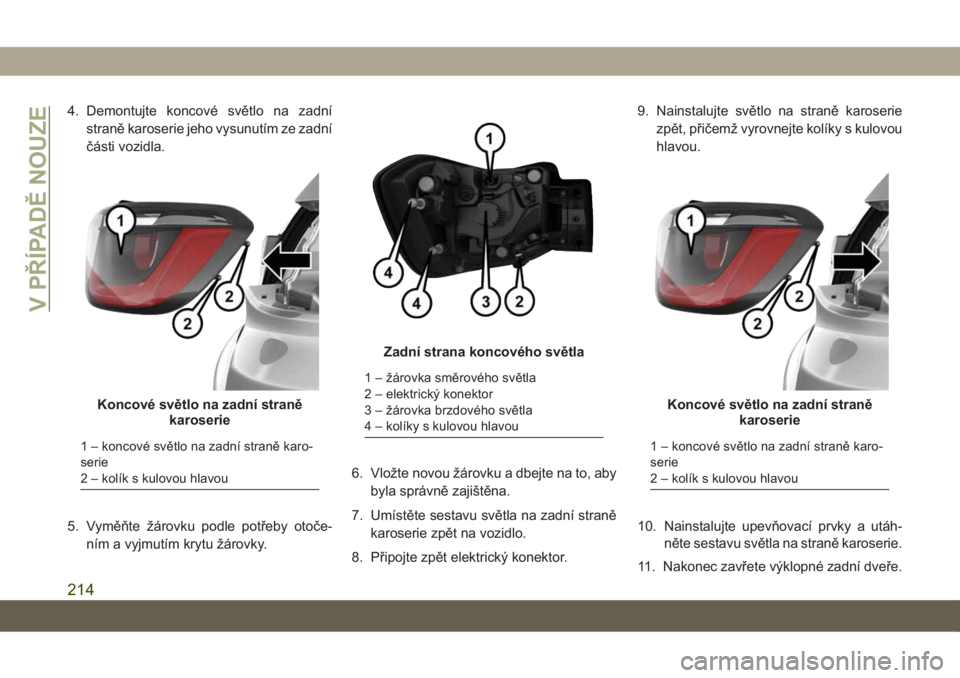

4. Demontujte koncové světlo na zadní
straně karoserie jeho vysunutím ze zadní
části vozidla.
5. Vyměňte žárovku podle potřeby otoče-
ním a vyjmutím krytu žárovky.6. Vložte novou žárovku a dbejte na to, aby
byla správně zajištěna.
7. Umístěte sestavu světla na zadní straně
karoserie zpět na vozidlo.
8. Připojte zpět elektrický konektor.9. Nainstalujte světlo na straně karoserie
zpět, přičemž vyrovnejte kolíky s kulovou
hlavou.
10. Nainstalujte upevňovací prvky a utáh-
něte sestavu světla na straně karoserie.
11. Nakonec zavřete výklopné zadní dveře.
Koncové světlo na zadní straně
karoserie
1 – koncové světlo na zadní straně karo-
serie
2 – kolík s kulovou hlavou
Zadní strana koncového světla
1 – žárovka směrového světla
2 – elektrický konektor
3 – žárovka brzdového světla
4 – kolíky s kulovou hlavou
Koncové světlo na zadní straně
karoserie
1 – koncové světlo na zadní straně karo-
serie
2 – kolík s kulovou hlavou
V PŘÍPADĚ NOUZE
214

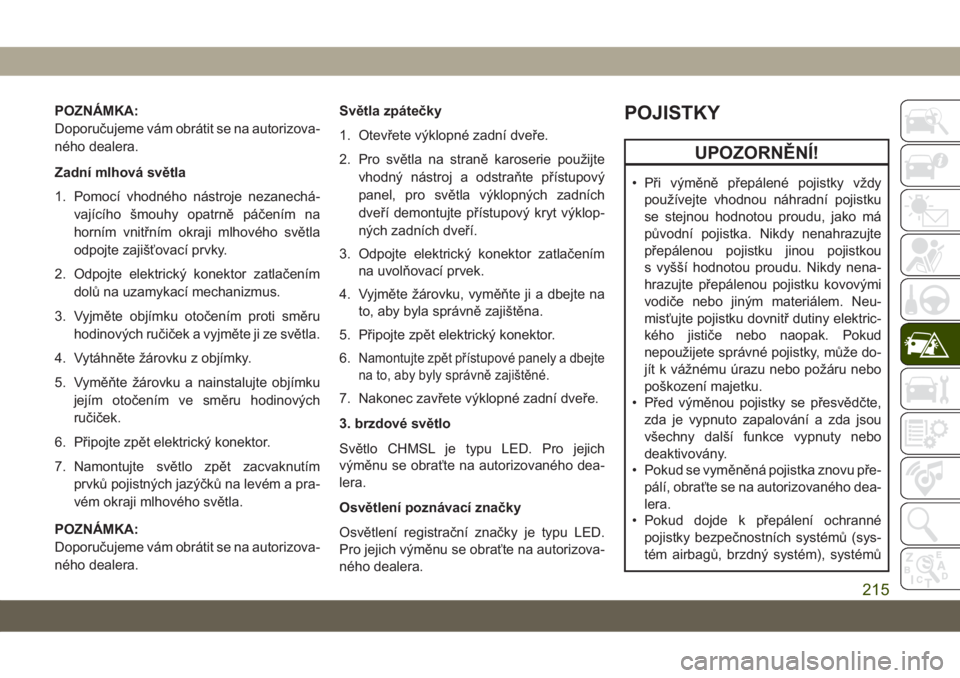

POZNÁMKA:
Doporučujeme vám obrátit se na autorizova-
ného dealera.
Zadní mlhová světla
1. Pomocí vhodného nástroje nezanechá-
vajícího šmouhy opatrně páčením na
horním vnitřním okraji mlhového světla
odpojte zajišťovací prvky.
2. Odpojte elektrický konektor zatlačením
dolů na uzamykací mechanizmus.
3. Vyjměte objímku otočením proti směru
hodinových ručiček a vyjměte ji ze světla.
4. Vytáhněte žárovku z objímky.
5. Vyměňte žárovku a nainstalujte objímku
jejím otočením ve směru hodinových
ručiček.
6. Připojte zpět elektrický konektor.
7. Namontujte světlo zpět zacvaknutím
prvků pojistných jazýčků na levém a pra-
vém okraji mlhového světla.
POZNÁMKA:
Doporučujeme vám obrátit se na autorizova-
ného dealera.Světla zpátečky
1. Otevřete výklopné zadní dveře.
2. Pro světla na straně karoserie použijte
vhodný nástroj a odstraňte přístupový
panel, pro světla výklopných zadních
dveří demontujte přístupový kryt výklop-
ných zadních dveří.
3. Odpojte elektrický konektor zatlačením
na uvolňovací prvek.
4. Vyjměte žárovku, vyměňte ji a dbejte na
to, aby byla správně zajištěna.
5. Připojte zpět elektrický konektor.
6.
Namontujte zpět přístupové panely a dbejte
na to, aby byly správně zajištěné.
7. Nakonec zavřete výklopné zadní dveře.
3. brzdové světlo
Světlo CHMSL je typu LED. Pro jejich
výměnu se obraťte na autorizovaného dea-
lera.
Osvětlení poznávací značky
Osvětlení registrační značky je typu LED.
Pro jejich výměnu se obraťte na autorizova-
ného dealera.
POJISTKY
UPOZORNĚNÍ!
• Při výměně přepálené pojistky vždy
používejte vhodnou náhradní pojistku
se stejnou hodnotou proudu, jako má
původní pojistka. Nikdy nenahrazujte
přepálenou pojistku jinou pojistkou
s vyšší hodnotou proudu. Nikdy nena-
hrazujte přepálenou pojistku kovovými
vodiče nebo jiným materiálem. Neu-
misťujte pojistku dovnitř dutiny elektric-
kého jističe nebo naopak. Pokud
nepoužijete správné pojistky, může do-
jít k vážnému úrazu nebo požáru nebo
poškození majetku.
• Před výměnou pojistky se přesvědčte,
zda je vypnuto zapalování a zda jsou
všechny další funkce vypnuty nebo
deaktivovány.
• Pokud se vyměněná pojistka znovu pře-
pálí, obraťte se na autorizovaného dea-
lera.
• Pokud dojde k přepálení ochranné
pojistky bezpečnostních systémů (sys-
tém airbagů, brzdný systém), systémů
215

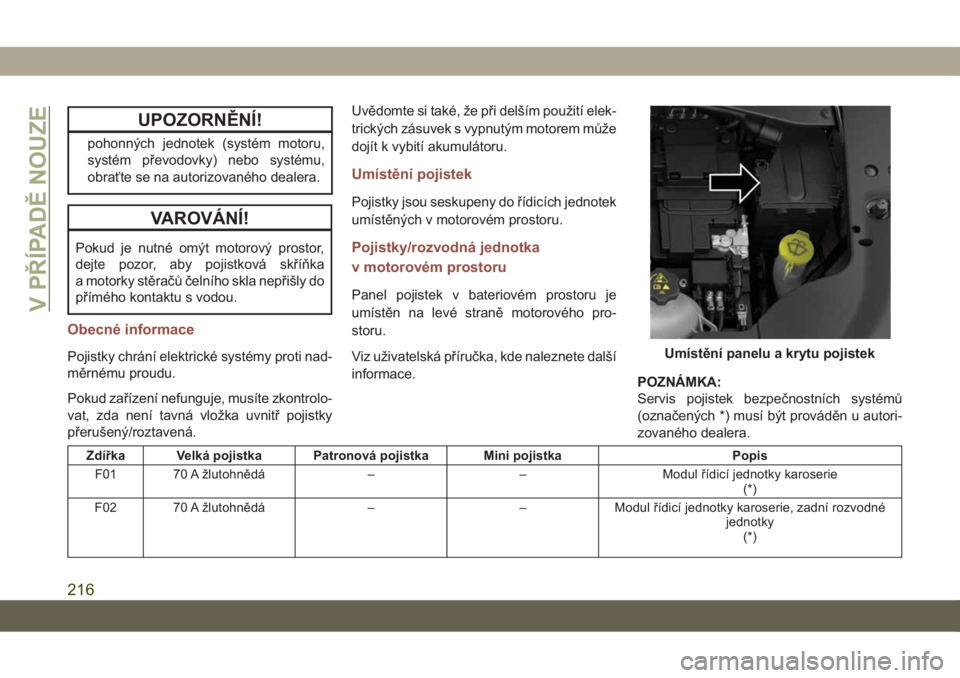

UPOZORNĚNÍ!
pohonných jednotek (systém motoru,
systém převodovky) nebo systému,
obraťte se na autorizovaného dealera.
VAROVÁNÍ!
Pokud je nutné omýt motorový prostor,
dejte pozor, aby pojistková skříňka
a motorky stěračů čelního skla nepřišly do
přímého kontaktu s vodou.
Obecné informace
Pojistky chrání elektrické systémy proti nad-
měrnému proudu.
Pokud zařízení nefunguje, musíte zkontrolo-
vat, zda není tavná vložka uvnitř pojistky
přerušený/roztavená.Uvědomte si také, že při delším použití elek-
trických zásuvek s vypnutým motorem může
dojít k vybití akumulátoru.
Umístění pojistek
Pojistky jsou seskupeny do řídicích jednotek
umístěných v motorovém prostoru.
Pojistky/rozvodná jednotka
v motorovém prostoru
Panel pojistek v bateriovém prostoru je
umístěn na levé straně motorového pro-
storu.
Viz uživatelská příručka, kde naleznete další
informace.
POZNÁMKA:
Servis pojistek bezpečnostních systémů
(označených *) musí být prováděn u autori-
zovaného dealera.
Zdířka Velká pojistka Patronová pojistka Mini pojistka Popis
F01 70 A žlutohnědá – – Modul řídicí jednotky karoserie
(*)
F02 70 A žlutohnědá – – Modul řídicí jednotky karoserie, zadní rozvodné
jednotky
(*)
Umístění panelu a krytu pojistek
V PŘÍPADĚ NOUZE
216

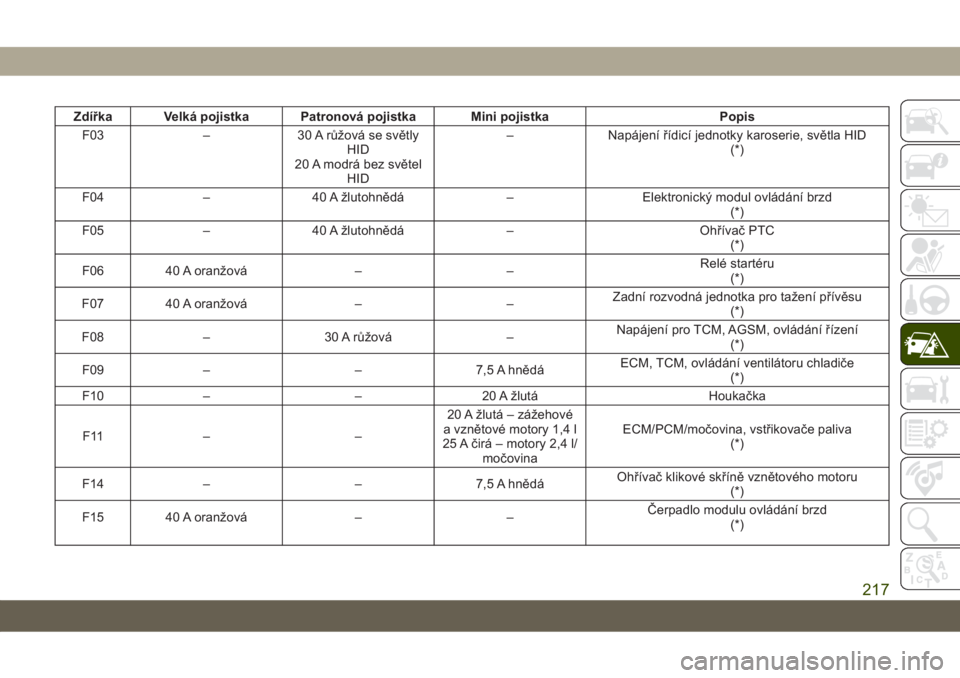

Zdířka Velká pojistka Patronová pojistka Mini pojistka Popis
F03 – 30 A růžová se světly
HID
20 A modrá bez světel
HID– Napájení řídicí jednotky karoserie, světla HID
(*)
F04 – 40 A žlutohnědá – Elektronický modul ovládání brzd
(*)
F05 – 40 A žlutohnědá – Ohřívač PTC
(*)
F06 40 A oranžová – –Relé startéru
(*)
F07 40 A oranžová – –Zadní rozvodná jednotka pro tažení přívěsu
(*)
F08 – 30 A růžová –Napájení pro TCM, AGSM, ovládání řízení
(*)
F09 – – 7,5 A hnědáECM, TCM, ovládání ventilátoru chladiče
(*)
F10 – – 20 A žlutá Houkačka
F11 – –20 A žlutá – zážehové
a vznětové motory 1,4 l
25 A čirá – motory 2,4 l/
močovinaECM/PCM/močovina, vstřikovače paliva
(*)
F14 – – 7,5 A hnědáOhřívač klikové skříně vznětového motoru
(*)
F15 40 A oranžová – –Čerpadlo modulu ovládání brzd
(*)
217

Zdířka Velká pojistka Patronová pojistka Mini pojistka Popis
F16 – – 10 A červená Napájení řídicího modulu motoru, automatická pře-
vodovka
(*)
F17 – – 10 A červená Sekundární zátěže motoru
(*)
F18 – – 20 A žlutá 12V elektrická zásuvka v zavazadlovém prostoru
napájená ze zapalování
F19 – – 7,5 A hnědá Kompresor klimatizace
F20 – – 20 A žlutá Zapalovač cigaret
F21 – – 20 A žlutá Palivové čerpadlo
(*)
F22 – – 20 A žlutá – zážehový
motor
15 A modrá – vznětový
motorZážehový – zapalovací cívka/vstřikovač paliva,
vznětový – součásti vznětového motoru
(*)
F23 – – 30 A zelená Mřížka ohřívače okna
F24 – – 15 A modrá Napájení elektronické jednotky, automatická převo-
dovka
(*)
F30 – – 20 A žlutá (volitelná
zákazníkem, přesun
z pozice F18)12V elektrická zásuvka v zavazadlovém prostoru
stále napájená z akumulátoru
F81 60 A modrá – – Modul žhavicích svíček, DDCT SDU, napájení
z akumulátoru
(*)
V PŘÍPADĚ NOUZE
218
